Typ produktu	Palubní kamera do auta
Značka	Navitel
Model	MR250
Rozměry (Š x V x H)	6.4 x 5.2 x 3.8 cm
Hmotnost	přibl. 60 g
Napájení	12-24 V DC přes adaptér do zapalovače
Baterie	Vestavěná dobíjecí Li-Ion baterie (200 mAh)
Rozlišení záznamu	Full HD 1920x1080p @ 30 fps
Úhel objektivu	170° širokoúhlý
Obrazový senzor	CMOS 2 MP
Noční vidění	6 infračervených LED pro záznam za slabého osvětlení
G-senzor	Vestavěný 3osý gravitační senzor pro detekci událostí
Smyčkový záznam	Ano, s nastavitelnou délkou klipu (1/3/5 min)
Úložiště	Karta MicroSD až 32 GB (třída 10 nebo vyšší)
Displej	2,0palcový TFT barevný LCD
Konektivita	Mini USB 2.0, AV výstup
Uchycení	Součástí je přísavka a lepicí podložka
Hlavní funkce	Záznam videa, focení, uzamčení událostí, parkovací režim (s volitelným hardwire kitem)
Údržba	Čistěte objektiv mikrovláknovou utěrkou; měsíčně formátujte kartu microSD
Bezpečnost	Nepoužívejte za jízdy; upevněte bezpečně, aby nebránilo výhledu
Náhradní díly a opravitelnost	Pro náhradní díly kontaktujte podporu Navitel; zařízení není uživatelsky opravitelné
Obecné informace	Jazyková podpora: EN, CS, DE, ET, HU, LT, LV, PL, RO, RU, SK, UK

Často kladené otázky - MR250 Navitel

Jak nainstalovat palubní kameru Navitel MR250 do auta?

Vyčistěte oblast čelního skla, upevněte přísavku nebo lepicí podložku, připojte napájecí kabel k adaptéru do 12V, veďte kabel podél stropnice a nastavte úhel kamery tak, aby zabírala silnici.

Jaký typ paměťové karty MR250 podporuje?

Podporuje karty MicroSD až 32 GB, třída 10 nebo vyšší pro plynulý záznam.

Jak aktivovat parkovací režim?

Parkovací režim vyžaduje volitelný hardwire kit. Připojte kit ke stálému napájení. Kamera automaticky přejde do parkovacího režimu, když je zapalování vypnuto, a zaznamená události spuštěné G-senzorem.

Jak funguje G-senzor a jak mohu upravit citlivost?

Vestavěný G-senzor detekuje náhlý náraz nebo pohyb. Při spuštění je aktuální klip uzamčen a chráněn před smazáním. Citlivost lze nastavit v nastavení (nízká, střední, vysoká).

Mohu kameru používat během nabíjení?

Ano, kamera funguje a nahrává, když je připojena k napájecímu adaptéru. Vestavěná baterie slouží pouze jako záloha při krátkých výpadcích napájení.

Jak formátovat paměťovou kartu?

V menu nastavení kamery vyberte 'Formátovat' a potvrďte. Kartu vždy formátujte před prvním použitím a pravidelně pro udržení výkonnosti.

Co dělat, když se kamera nezapne?

Zkontrolujte napájecí připojení: ujistěte se, že je adaptér zapojený a kabel je pevně připojen. Zkuste nabít baterii přes USB počítače. Pokud stále nereaguje, resetujte kameru vložením kancelářské sponky do resetovacího otvoru.

Jak nastavit datum a čas?

V menu nastavení vyberte 'Datum/Čas' a upravte pomocí tlačítek. Časové razítko je vloženo do videosouboru.

Jak přenést videa do počítače?

Vyjměte kartu MicroSD a vložte ji do čtečky karet, nebo připojte kameru k počítači přes USB kabel (režim hromadného úložiště). Zkopírujte soubory ze složky DCIM.

Podporuje MR250 smyčkový záznam?

Ano, smyčkový záznam je ve výchozím nastavení povolen. Když je karta plná, starší soubory jsou přepisovány. Chráněné soubory (uzamčené události) nejsou nikdy přepsány.

NÁVOD K OBSLUZE MR250 Navitel

Děkujeme Vám za nákup produktu NAVITEL®.

NAVITEL MR250 DVR je multifunkční digitální video rekordér s mnoha funkcemi a vlastnostmi, které jsou popsány v této uživatelské příručce. Před použitím zařízení si prosím pečlivě přečtěte tuto příručku a uchovejte ji pro pozdější použití.

Vnější vzhled

1. Reproduktor
2. Upevnění
3. Mikrofon
4. microSD port
5. Port pro zadní kameru
6. Mini-USB port

7. Reset

8. Kamera

9. Menu
10. Dolů
11. OK
12. Nahoru
13. Zapnutí/vypnutí

NAVITEL

CZ Tlačítka

Tlačítko Funkce
OK	V režimuVideostiskněte pro začátek nahrávání videa; stiskněte znovu pro zastavení nahrávání videa.V režimuSnímekstiskněte pro pořízení snímku.V režimuGaleriestiskněte pro výběr souboru nebo pro pozastavení a znovu spuštění videa. Držte tlačítko po dobu 3 sekund pro výběr mezi soubory z přední/zadní kamery.V hlavním menu stiskněte pro výběr položky nebo souboru.
Menu	Stiskněte pro vstup do menu s nastavením jednotlivých režimů. Stiskněte znovu pro vstup do menu s nastavením zařízení.Stiskněte a po dobu 3 sekund podržte pro přepínání mezi režimyVideo, Snímeka Galerie.Stiskněte pro opuštění jakéhokoliv menu.V režimuVideostiskněte pro uzamknutí souboru (tyto soubory nemohou být smazány či přepsány).
Zapnutí/vypnutí	Stiskněte a po dobu 3 sekund podržte pro zapnutí nebo vypnutí zařízení.Krátce stiskněte pro zapnutí/vypnutí obrazovky.
Nahoru/Dolů	V hlavním menu stiskněte pro označení následující/předchozí položky nebo souboru.V režimuVideostiskněte tlačítko Dolů pro zapnutí/vypnutí mikrofonu (nahrávání zvuku).V režimuVideostiskněte tlačítko Nahoru pro zobrazení/skrytí obrazovky zadní kamery.
Reset Pokud	zařízení neodpovídá, stiskněte tlačítko reset pro resetování zařízení.

Poznámka: Vestavěná baterie je určena pouze pro nouzové záznamy v režimu parkování a pro správné vypnutí zařízení po odpojení napájení. Pro plný provoz v jakémkoliv režimu je nutné konstantní připojení k napájení.

NAVITEL s.r.o. tímto prohlašuje, že zařízení NAVITEL MR250 je kompatibilní se směrnicí EMC 2014/30/EU.

Úplné znění Prohlášení o shodě je k dispozici na následující internetové adrese:

www.navitel.cz/cz/declaration_of_conformity/mr250

Specifikace

Čip MSTAR MSC8328
Displej 5” IPS
Formát záznamu videa MOV
Rozlišení videa	1080 FHD 1920x1080P/30 fps
Formát snímku JPG
Rozlišení snímku 2048x1536
Úložiště microSD karta
Kapacita microSD karty max. 64 GB
USB mini-USB 2.0

Poznámka: specifikace se může změnit v případě novější verze zařízení.

Napájení DC 5 V 1,5 A
Frekvence 50 Hz/60 Hz
Baterie	300 mAh 3.7 V dobíjecí baterie
Provozní napětí 700 mA
Mikrofon / reproduktor podporováno
Zadní kamera podporováno
Jazyk	angličtina, čeština, čínština (zjednodušená), čínština, francouzština, italština, japonština, korejština, madarština, němčina, polština, rumunština, ruština, slovenština, španělština, ukrajinština

Funkce zařízení

Formátování SD karty Formátování karty microSD v autokameře je nezbytné pro správnou funkci zařízení. Před použitím karty microSD nebo v případě chyby dat zformátujte kartu microSD. Pro formátování vyberte v Menu možnost "Formátovat SD kartu" a potvrdte ji.
Video Připojte zařízení k externímu zdroji napájení, zařízení automaticky zahájí nahrávání. Stisknutím tlačítka OK nahrávání zastavíte. Opětovným stisknutím tlačítka OK můžete nahrát další videozáznam. Každý záznam se automaticky uloží.
Snímek Pokud je zařízení v režimu Video, stiskněte tlačítko Menu po dobu 3 sekund pro přechod do režimu Snímek, stisknutím tlačítka OK pořídite snímek, který se automaticky uloží.
Galerie V režimu Snímek stiskněte a podržte tlačítko Menu po dobu 3 sekund pro vstup do Galerie. Soubor vyberte pomocí tlačítek Nahoru a Dolů, poté stiskněte tlačítko OK pro přehrání/zastavení souboru. Přepínat mezi soubory přední/zadní kamery je možné podržením tlačítka OK po dobu 3 sekund. Písmeno v názvu souboru indikuje kameru: F - přední, R - zadní.
Ochrana souboru V režimu Video stiskněte tlačítko Menu k uzamčení aktuálního souboru. Zamknuté soubory nemohou být smazány ani přepsány.
Menu Snímek Stiskněte tlačítko Nahoru/Dolů pro výběr velikosti snímku a expozice.
Audio záznam Nahrávání videa se zvukem nebo bez zvuku.
Záznam do smyčky Tato funkce umožňuje uložit video jako sadu souborů v takové délce, jakou jste si určili v menu možností. Pokud je na paměťové kartě nedostatek místa, nechráněné soubory budou přepsány v pořadí, v jakém byly vytvořeny.
G-senzor Při nárazu vozidla zařízení automaticky uzamkne a uloží aktuální video.

NAVITEL

NAVITEL MR250

Parkovaci režim V případě, že je zařízení v pohotovostním režimu a zaregistruje vibrace, automaticky začne nahrávat videozáznam. Pokud se nic nestane déle než minutu, zařízení se opět přepne do pohotovostního režimu.

Zadní obraz Pokud je zapnuta a správně připojena i zadní kamera, tak je při couvání zobrazen záznam zadní kamery, který je nahráván. Poté se nahrávání opět přepne na přední kameru.

Vodoznak Tato funkce přidá vodoznak data nebo loga zařízení do záznamu. Kliknutím na tlačítko OK vyberete typ vodoznaku nebo tuto funkci zcela vypnete.

Spořič obrazovky Zařízení automaticky vypne displej kvůli snížení spotřeby energie; časový interval lze nastavit v menu spořiče obrazovky.

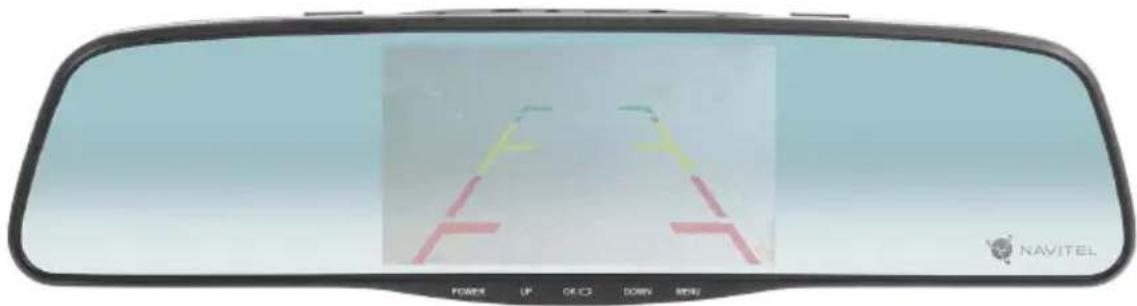

Režim zadní kamery Při napájení +12V do červeného kabelu je aktivován režim zadní kamery. Záznamová kamera zobrazí pouze pohled zadní kamery s naváděcími liniemi pro parkování.

Poznámka: doporučení pro připojení tohoto kabelu je uvedeno na stránce "Zadní kamera" v této přiručce.

DVR instalace a spuštění

Instalace DVR

1. Vložte microSD kartu do zařízení. Použijte vysokorychlostní microSD kartu (třída 10 či výše); kapacita by měla být v rozmezí 8-64 GB.

• Nemanipulujte s SD kartou během používání kamery.

• Abyste předešli chybám v datových úlohách, prosím naformátujte kartu microSD uvnitř kamery. Pro formátování SD karty vyberte v Menu možnost Formátovat SD kartu a potvrdte.

• Vyjměte klasické zpětné zrcátko a nainstalujte DVR zpětné zrcátko. Nepoužívejte nadměrnou sílu k odstranění stávajícího zpětného zrcátka.

• Připojte autonabíječku do zásuvky zapalovače. Připojte mini-USB konec autonabíječky k zařízení.
• Nastavte pozici kamery.

Spuštění

1. Zapněte napájení; zkontrolujte, zda je zařízení správně nainstalováno.
2. Pokud je zařízení nainstalováno správně, po nastartování motoru se zařízení spustí a automaticky začne nahrávat.
3. Pokud je zapnuta a správně připojena i zadní kamera, tak je při couvání zobrazen záznam zadní kamery, který je nahráván. Poté se nahrávání opět přepne na přední kameru.

Bezpečnostní opatření

1. Používejte originální adaptér určený tomuto zařízení. Použití jiného adaptéru může mít negativní vliv na baterii zařízení.
2. Nepoužívejte zařízení ve vlhkém nebo horkém prostředí.
3. Udržujte objektiv v čistotě.
4. Nerozebírejte zařízení a neprovádějte opravy sami.
5. Důsledně dodržujte vnitrostátní právní předpisy. Zařízení nesmí být použito pro nezákonné účely.
6. Přípustná teplota okolního prostředí v provozním režimu: 0 až +35 °C. Skladovací teplota: +5 až +45 °C. Relativní vlhkost: 5 % až 90 % bez kondenzace (25 °C).

Zadní kamera

Díky zadní kameře získáte přehled o situaci za Vaším vozidlem při jízdě i parkování. Moderní technologie dvojitého záznamu umožňuje nahrávat záznamy před vozidlem i za vozidlem a zachytit tak všechny nepředvídatelné situace.

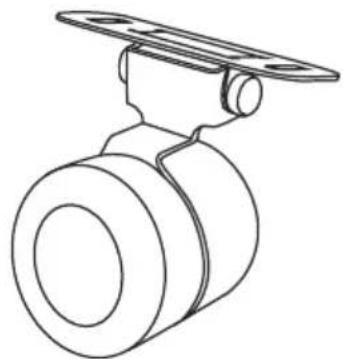

Instalace zadní kamery

Existují dvě možnosti použití zadní kamery.

1. možnost: Záznamová kamera do auta pro sledování situace za vozidlem. Nainstalujte kameru na zadní sklo pomocí nálepky, protáhněte kabel podél střechy, připojte kabel k zadní kameře.
2. možnost: Kombinace záznamové kamery do auta a zadní parkovací kamery. Nainstalujte kameru na zadní sklo pomocí nálepky nebo poblíž státní poznávací značky. V případě zapnutého zpětného pohledu je třeba použít napětí vyšší než 12 V. To umožní automatické přepínání z předního na zpětný obraz při parkování.

Poznámka: Doporučujeme, aby práce s instalací a připojením kamery provádě-la kvalifikovaná osoba s potřebnými znalostmi. Instalace kabelu může vyžadovat speciální nástroje nebo zařízení. Ujistěte se, že jsou tyto práce bezpečné.

D'akujeme Vám za nákup produktu NAVITEL®.

Napájanie DC 5 V 1.5 A
Frekvencia 50 Hz/60 Hz
Batériia	300 mAh 3.7 V dobíjacia batéria
Prevádzkové napätie 700 mA
Mikrofon/reproduktor podporované
Zadná kamera podporované
Jazyk	angličtina, čeština, čínština (zjednodušená), čínština, francouzština, taliančina, japončina, kórejština, madarčtina, němčina, polština, rumunčtina, ruština, slovenčtina, španielčina, ukrajinčina

Video Pripojte zariadenie k externému zdroju napájania, zariadenie automaticky zaháji nahrávanie. Stlačením tlačidka OK nahrávanie zastavíte. Opätovným stlačením tlačidla OK môžete nahrat dálší videozáznam. Každý záznam sa automaticky uloží.

Menu Snímok Stlačte tlačidlo Nahor/Nadol pre výber velkosti snímky a expozíciu.

Šetrič obrazovky Zariadenie automaticky vypne displej kvôli zníženiu spotreby energie; časový interval je možné nastavit v menu šetrič obrazovky.
