MR250 - Caméra auto Navitel - Bezmaksas lietošanas instrukcija

Produkta veids	Automašīnas paneļa kamera
Zīmols	Navitel
Modelis	MR250
Izmēri (P x A x D)	6,4 x 5,2 x 3,8 cm
Svars	aptuveni 60 g
Barošanas avots	12-24 V līdzstrāva caur cigarešu šķiltavu adapteri
Akumulators	Iebūvēts uzlādējams litija-jonu akumulators (200 mAh)
Ieraksta izšķirtspēja	Full HD 1920x1080p @ 30 fps
Objektīva leņķis	170° platleņķis
Attēla sensors	CMOS 2 MP
Nakts redzamība	6 infrasarkanie LED vāja apgaismojuma ierakstīšanai
G-sensors	Iebūvēts 3 asu gravitācijas sensors notikumu noteikšanai
Cikla ierakstīšana	Jā, ar regulējamu klipa garumu (1/3/5 min)
Uzglabāšana	MicroSD karte līdz 32 GB (10. klase vai augstāka)
Displejs	2,0 collu TFT krāsu LCD
Savienojamība	Mini USB 2.0, AV izeja
Stiprinājums	Iekļauts piesūceknis un līmplāksne
Galvenās funkcijas	Video ierakstīšana, fotoattēlu uzņemšana, notikumu bloķēšana, stāvēšanas režīms (ar papildu vadu komplektu)
Apkope	Tīriet objektīvu ar mikrošķiedras drānu; formatējiet microSD karti reizi mēnesī
Drošība	Nedarbiniet braukšanas laikā; nostipriniet droši, lai neaizsegtu skatu
Rezerves daļas un remontspēja	Sazinieties ar Navitel atbalstu par rezerves daļām; ierīce nav lietotāja apkalpojama
Vispārīga informācija	Valodu atbalsts: EN, CS, DE, ET, HU, LT, LV, PL, RO, RU, SK, UK

Bieži uzdotie jautājumi - MR250 Navitel

Kā uzstādīt Navitel MR250 paneļa kameru manā automašīnā?

Notīriet vējstikla laukumu, piestipriniet piesūcekni vai līmplāksni, pievienojiet barošanas kabeli 12V adapterim, izvelciet kabeli gar griestu apšuvumu un noregulējiet kameras leņķi, lai iemūžinātu ceļu.

Kāda veida atmiņas karti atbalsta MR250?

Tā atbalsta MicroSD kartes līdz 32 GB, 10. klase vai augstāka vienmērīgam ierakstam.

Kā iespējot stāvēšanas režīmu?

Stāvēšanas režīmam nepieciešams papildu vadu komplekts. Pievienojiet komplektu pastāvīgai barošanai. Kamera automātiski pāries stāvēšanas režīmā, kad aizdedze ir izslēgta, un ierakstīs notikumus, ko iedarbina G-sensors.

Kā darbojas G-sensors un kā var regulēt jutību?

Iebūvētais G-sensors nosaka pēkšņus triecienus vai kustību. Kad tas tiek aktivizēts, pašreizējais klips tiek bloķēts un aizsargāts pret dzēšanu. Jutību var regulēt iestatījumos (zema, vidēja, augsta).

Vai es varu lietot kameru uzlādes laikā?

Jā, kamera darbojas un ieraksta, kamēr ir pievienota strāvas adapterim. Iebūvētais akumulators kalpo tikai kā rezerves avots īslaicīgiem strāvas pārtraukumiem.

Kā formatēt atmiņas karti?

Dodieties uz kameras iestatījumu izvēlni, izvēlieties 'Formatēt' un apstipriniet. Vienmēr formatējiet karti pirms pirmās lietošanas un regulāri, lai uzturētu veiktspēju.

Ko darīt, ja kamera neieslēdzas?

Pārbaudiet strāvas pieslēgumu: pārliecinieties, ka adapteris ir pievienots un kabelis ir droši ievietots. Mēģiniet uzlādēt akumulatoru, izmantojot datora USB. Ja joprojām nereaģē, atiestatiet kameru, ievietojot saspraudi atiestatīšanas atverē.

Kā iestatīt datumu un laiku?

Iestatījumu izvēlnē izvēlieties 'Datums/Laiks' un regulējiet, izmantojot pogas. Laika zīmogs tiek iestrādāts video failā.

Kā pārsūtīt video uz datoru?

Izņemiet MicroSD karti un ievietojiet to karšu lasītājā, vai pievienojiet kameru datoram ar USB kabeli (masveida krātuves režīms). Kopējiet failus no DCIM mapes.

Vai MR250 atbalsta cikla ierakstīšanu?

Jā, cikla ierakstīšana ir iespējota pēc noklusējuma. Kad karte ir pilna, vecāki faili tiek pārrakstīti. Aizsargātie faili (notikumu bloķējumi) nekad netiek pārrakstīti.

LIETOŠANAS INSTRUKCIJA MR250 Navitel

Paldies, ka iegādājāties šo NAVITEL® produktu.

NAVITEL MR250 ir daudzfunkcionāls augstas izšķirtspējas digitālais videoierakstītājs (DVI) ar daudzām funkcijām un iespējām, kuras ir aprakstītas šajā lietotāja rokasgrāmatā. Lūdzu, pirms ierīces lietošanas rūpīgi izlasiet rokasgrāmatu un saglabājiet to turpmākām atsaucēm.

lerīces izkārtojums

1. Skalrunis 7. Atiestatit
2. Skavas 8. Kamera
3. Mikrofons 9. Izvělne
4. microSD slots 10. Uz leju
5. Aizmugures 11. OK
   kameras ports 12. Uz augšu
6. Mini-USB ports 13. Jauda

NAVITEL

Pogas

Poga Funkcijas
OK	Video ierakstīšanas režimā nospiediet, lai sāktu ierakstu. Lai izbeigtu ierakstu, nospiediet šo pogu vēlreiz.Fotografēšanas režimā nospiediet, lai uzņemtu fotogrāfiju.Atskaņošanas režimā nospiediet, lai izvēlētos kādu failu vai ieslēgtu pauzi/ atsāktu rādīt video. Turēt 3 sekundes, lai pārslēgtos starp datņu izvēli no priekšējās/aizmugurējās kameras.Izvēlnē nospiediet, lai izvēlētos kādu izvēlnes elementu.
Izvēlne	Nospiediet, lai pieklūtu izvēlnei Uzstādījumi. Nospiediet vēlreiz, lai pieklūtu izvēlnei Uzstādīšana.Nospiediet un turiet 3 sekundes, lai pārslēgtu starp Video ierakstīšanas, Fotografēšanas un Atskaņošanas režīmiem.Nospiediet, lai izietu no katras izvēlētās izvēlnes.Video ierakstīšanas režimā nospiediet, lai izvēlētos kādu failu vai ieslēgtu pauzi/ atsāktu rādīt Nospiediet, lai blokētu kādu failu (aizsargāto failu nevar izdzēst vai pārrakstīt).
Jauda	Nospiediet un turiet 3 sekundes, lai ieslēgtu/ izslēgtu ierīci.Īsi nospiediet, lai ieslēgtu/ izslēgtu ekrānu.
Uz augšu / Uz leju	Izvēlnē nospiediet, lai iezīmētu nākamo/iepriekšējo izvēlnes elementu vai failu.Video atskaņošanas režimā nospiediet Uz leju, lai ieslēgtu/ izslēgtu mikrofonu.Video atskaņošanas režimā nospiediet Uz augšu, lai parādītu /paslēptu ekrānu ar skatu no aizmugures kameras.
Atiestatīšanas poga	Ja ierīce nereagē, nospiediet, lai atiestatītu to.

Piezīme: lebūvētā baterija ir paredzēta tikai avārijas gadījuma ierakstīšanai stāvēšanas režimā un ierīces pareizai izslēgšanai, izslēdzot barošanu. Ierīces pilnvērtīgai darbībai jebkurā režimā ir nepieciešama pastāvīga barošana.

NAVITEL s.r.o. ar šo paziņo, ka NAVITEL MR250 ir saderīgs ar Direktīvu EMC 2014/30/EU.

Atbilstības deklarācijas pilns teksts ir pieejams šādā interneta adresē:

www.navitel.cz/lv/declaration_of_conformity/mr250

Specifikācijas

Procesors MSTAR MSC8328
Displejs 5” IPS
Video formāts MOV
Video izšķirtspēja	1080 FHD 1920x1080P/30 fps
Attēlu formāts JPG
Attēlu izšķirtspēja 2048x1536
Atmiņas ierīce microSD card
microSD kartes ietilpība 64 GB maks.
USB mini-USB 2.0

Jauda DC 5 V 1.5 A
Frekvence 50 Hz/60 Hz
Baterija	300 mAh 3.7V atkārtoti uzlādējama baterija
Darba strāva 700 mA
Mikrofons/skaļrunis atbal stīts
Aizmugurējā kamera atbal stīts
Valoda	Vienkāršotā ķīniešu valoda, tradicionālā ķīniešu valoda, ěehu, anglu, franču, vācu, ungāru, itālu, japāņu, korejiešu, poļu, rumāņu, krievu, slovāku, spāņu, ukraiņu

Piezime: šis specifikācijas var mainīties jauninājumu rezultātā.

NAVITEL

lerīces funkcijas

Formatēt SD karti MicroSD kartes formatēšana DVR ierīcē ir nepieciešama ierīces pareizai darbībai. Pirms microSD kartes lietošanas vai datu klūdas gadījumā formatēt microSD karti. Lai formatētu SD karti, Izvēlnes režīmā izvēlēties Formatēt SD karti un apstiprināt.

Video Pievienojiet ierīci pie ārēja strāvas avota, un tā sāks ierakstīt automātiski. Lai apturētu ierakstu, nospiediet pogu OK. Lai ierakstītu nākamo video, vēlreiz nospiediet pogu OK. Katrs video ieraksts tiks saglabāts automātiski.

Foto Video ierakstišanas režimā nospiediet un turiet 3 sekundes pogu Izvēlne, lai ieslēgtu Fotografešanas režimu, nospiediet pogu OK, lai uzņemtu fotogrāfiju (tā tiks saglabāta automātiski).

Atskaņošana lerakstīšanas režīmā nospiest un turēt Izvēlnes pogu 3 sekundes, lai ieietu Atskaņošanas režīmā.

Izvēlēties datni, izmantojot pogas Uz augšu un Uz leju, tad nospiest OK, lai atskanotu/apstādinātu datni.

Jüs varat pârslēgties starp datnēm no priekšējās/aizmugurējās kameras, nospiežot un turot pogu OK 3

sekundes. Burts datnes nosaukumā apzīmē kameru: F – priekšējā, R – aizmugurējā.

Faila blokēšana Video ierakstišanas režimā nospiediet pogu Izvēlne, lai aizsargātu pašreizējo ierakstu. Aizsargātos failus nevar izdzēst vai pārrakstīt.

Fotografēšanas izvēlne Nospiediet pogas Uz augšu / Uz leju, lai izvēlētos attēlu izmēru un ekspozīcija.

Skaņas ierakstīšana Izvēlieties šo opciju, lai ierakstītu video ar skaņu vai bez tās.

Cilpu ierakstīšana Šī funkcija ħauj saglabāt videoklipu kā failu kopumu, kas norādīts ilguma izvēlnē (duration menu). Ja atmiņas karte būs pilna, visas neaizsargātās datnes tiks pārrakstītas tādā secībā, kādā tās tika izveidotas.

NAVITEL

NAVITEL MR250

G-sensors Ja šī funkcija ir aktivizēta, tad gadījumā, ja automobilis pret kaut ko atsitīsies, DVR automātiski blokēs pašreizējo video. Stāvvietā Kad ierīce ir izslēgta, tā automātiski ieslēgsies un sāks ierakstīt, ja noteiks kādu vibrāciju. legūtais fails tiks novietošanas monitors aizsargāts (blokēts). Ja ilgāk par 1 minūti nekas nenotiks, ierīce atkal izslēgsies. Atpakaļgaitas attēls Kad ir ieslēgta atpakaļgaita, tiek rādīts aizmugures kameras uzņemtais attēls, vienlaikus tiek apturēts DVR priekšējās kameras ieraksts un sāksies ieraksts ar aizmugures kameru.

Zimogs Ši funkcija ľauj pievienot ierakstam datuma zimogu vai ierīces logotipu. Nospiediet pogu OK, lai izvēlētos zimoga veidu vai deaktivizētu šo funkciju.

Ekrānsaudzētājs lerīce var automātiski izslēgt ekrānu, lai samazinātu elektrības patēriņu. Laika intervālu var uzstādīt Ekrān saudzētāja izvēlnē.

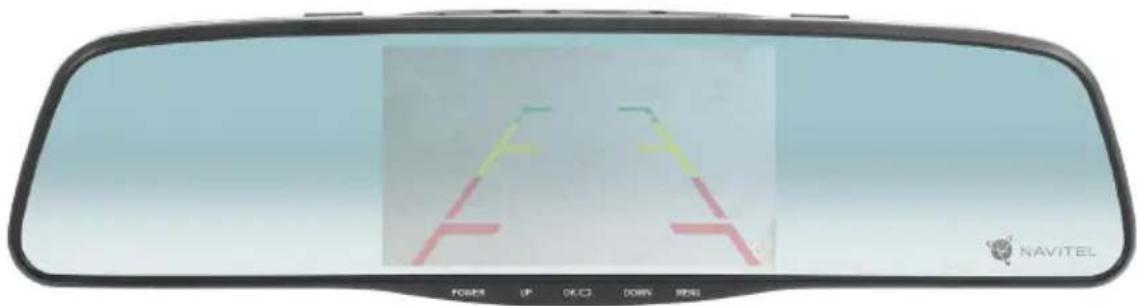

Aizmugures kamera Kad sarkanajam vadam tiek pievadīts spriegums +12 V, iedarbojas atpakajskata kameras režīms. Šajā režīmā DVR ierīce rāda tikai aizmugurējās kameras uzņemto attēlu, ko papildina parkošanās līnijas.

Norādījums: ieteikumi par minētā vada pievienošanu ir atrodami šis ekspluatācijas instrukcijas sadalā „Aizmugures kamera”.

DVR uzstādīšana un darba uzsākšana

DVR uzstādīšana

1. levietojiet SD karti DVR ierīcē. Izmantojiet liela ātruma microSD karti (Class10 vai augstāku), kuras ietilpībai jābūt 8-64 GB robežās.

• Lai izvairitos no DVR un/vai SD-kartes darbības traucējumiem, DVR darbības laikā neievietojiet un neizņemiet SD-karti.

• Pirms microSD kartes lietošanas formatët to DVR ierīcē, lai novērstu datu klūdas. Lai formatëtu SD karti, Izvēlnes režimā izvēlèties Formatët SD karti un apstiprināt.

• Uzstādiet DVR uz automobiļa spoguļa ar skavu palīdzību. Nepielietojiet pārmērīgu spēku, lai nenodarītu kādus bojājumus.

• Pievienojiet automobiļa lādētāju pie šķiltavu kontaktligzdas. Pievienojiet mini-USB interfeisu pie automobiļa lādētāja ar lādētāja pagarinātāja vadu.
• Noregulējiet kameras pozīciju.

Darba uzsākšana

1. leslēdziet barošanu. Pārbaudiet, vai ierīce ir uzstādīta pareizi.
2. Ja ierīce ir uzstādīta pareizi, tad pēc automobila motora iedarbināšanas ierīce vienlaikus ieslēgsies un automatiski uzsāks ierakstīšanu.
3. Kad ir ieslēgta atpakalgaita, tiek rādīts aizmugures kameras uzņemtais attēls, vienlaikus tiek apturēts DVR priekšējās kameras ieraksts un sāksies ieraksts ar aizmugures kameru.

Piesardzības pasākumi

1. Izmantojiet tikai oriğinālo lādētāja adapteri. Cita adaptera izmantošana var negatīvi ietekmēt ierīces bateriju.
2. Nelietojiet ierīci mitros vai karstos apstāklos.
3. Pieraugiet, lai lēca būtu tīra.
4. Neizjauciet ierīci un neveiciet patvalīgu remontu.
5. Rūpīgi ievērojiet ierīces lietošanas regionā spēkā esošos likumus un normatīvos aktus. Šo ierīci nedrīkst izmantot pretlikumīgos nolūkos.
6. Pieļaujamā apkārtējās vides temperatūra darbošanās laikā no 0 līdz +35 °C. Glabāšanas temperatūra no +5 līdz +45 °C. Relatīvais mitrums: no 5 % līdz 90 % bez kondensācijas (25 °C).

Aizmugures kamera

Ar aizmugures kameras palīdzību var uzņemt augstas izšķirtspējas attēlu aiz automobiļa aizmugurējās daļas, lai droši varētu novietot automobili stāvvietā, vai veiktu ierakstu braukšanas laikā. Mūsdienu dubultās ierakstīšanas tehnoloģija ľauj saglabāt ierakstus gan no automobiļa priekšpuses, gan aizmugures, lai palīdzētu risināt dažādas neparedzētas situācijas.

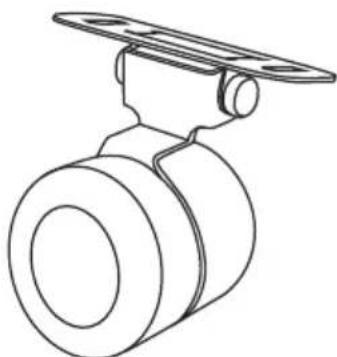

Aizmugures kameras uzstādīšana

Aizmugures kameras izmantošanai ir divi varianti.

1. variants. DVR kamera redzamības nodrošināšanai aiz automobiļa. Uzstādiet kameru uz aizmugures loga ar uzlīmi, izvelciet vadu caur salonu, pievienojiet vadu pie aizmugures kameras porta.
2. variants. DVR kameras un aizmugures kameras kombinācija, kas nodrošina skatu aizmugurē stāvvietā novietošanas laikā. Uzstādiet kameru uz aizmugures loga no iekšpuses vai ārpusē pie numura zīmes ietvara. Šajā gadījumā, lai brauktu atpakalgaitā, obligāti jāpievieno +12 V strāva. Tas ľaus ierīcei automātiski pārslēgt attēlu no priekšējās uz aizmugures kameru stāvvietā novietošanas režimā.

Piezime: Loti ieteicams, lai kameras uzstādīšanas un +12 V strāvas pievienošanas darbus veiktu kvalificēts personāls ar nepieciešamajām prasmēm. Kabelu vilkšanai var būt nepieciešami speciāli instrumenti vai piederumu. Šie darbi noteikti jāpaveic droši.
