Típus	Autós dash cam
Márka	Navitel
Modell	MR250
Méretek (Sz x M x Mé)	6.4 x 5.2 x 3.8 cm
Súly	kb. 60 g
Tápellátás	12-24 V DC szivargyújtó adapteren keresztül
Akkumulátor	Beépített újratölthető Li-Ion akkumulátor (200 mAh)
Felvételi felbontás	Full HD 1920x1080p @ 30 fps
Lencse szög	170° széles látószög
Képérzékelő	CMOS 2 MP
Éjjellátó	6 infravörös LED alacsony fényviszonyokhoz
G-szenzor	Beépített 3-tengelyes gravitációs érzékelő eseményérzékeléshez
Ciklusos felvétel	Igen, állítható klip hossz (1/3/5 perc)
Tárolás	MicroSD kártya 32 GB-ig (Class 10 vagy magasabb)
Kijelző	2,0 hüvelykes TFT színes LCD
Csatlakoztathatóság	Mini USB 2.0, AV kimenet
Rögzítés	Tapadókorong és ragasztóbetét mellékelve
Fő funkciók	Videófelvétel, fotó készítés, eseményzár, parkoló üzemmód (opcionális hardwire kittel)
Karbantartás	Tisztítsa a lencsét mikroszálas kendővel; formázza a MicroSD kártyát havonta
Biztonság	Vezetés közben ne használja; rögzítse biztonságosan, hogy ne akadályozza a kilátást
Alkatrészek és javíthatóság	Vegye fel a kapcsolatot a Navitel támogatással az alkatrészekért; a készülék nem javítható felhasználó által
Általános információk	Nyelvi támogatás: EN, CS, DE, ET, HU, LT, LV, PL, RO, RU, SK, UK

Gyakran ismételt kérdések - MR250 Navitel

Hogyan telepítsem a Navitel MR250 dash cam-et az autómba?

Tisztítsa meg a szélvédő területét, rögzítse a tapadókorongot vagy ragasztóbetétet, csatlakoztassa a tápkábelt a 12V-os adapterhez, vezesse a kábelt a tetőkárpit mentén, és állítsa be a kamera szögét az út rögzítéséhez.

Milyen típusú memóriakártyát támogat az MR250?

MicroSD kártyákat támogat 32 GB-ig, Class 10 vagy magasabb a sima felvételhez.

Hogyan engedélyezzem a parkoló üzemmódot?

A parkoló üzemmódhoz opcionális hardwire kit szükséges. Csatlakoztassa a kitet állandó áramhoz. A kamera automatikusan parkoló üzemmódba lép, ha a gyújtás ki van kapcsolva, és rögzíti a G-szenzor által kiváltott eseményeket.

Hogyan működik a G-szenzor és hogyan állíthatom be az érzékenységet?

A beépített G-szenzor érzékeli a hirtelen ütést vagy mozgást. Ha kiváltódik, az aktuális klip lezárásra kerül és védett a törléstől. Az érzékenység beállítható a beállításokban (alacsony, közepes, magas).

Használhatom a kamerát töltés közben?

Igen, a kamera működik és rögzít, amíg csatlakoztatva van a tápadapterhez. A beépített akkumulátor csak tartalékként szolgál rövid áramkimaradások esetén.

Hogyan formázom a memóriakártyát?

Lépjen a kamera beállítási menüjébe, válassza a 'Formázás' lehetőséget, és erősítse meg. Mindig formázza a kártyát az első használat előtt, és rendszeresen a teljesítmény fenntartása érdekében.

Mit tegyek, ha a kamera nem kapcsol be?

Ellenőrizze a tápcsatlakozást: győződjön meg róla, hogy az adapter be van dugva és a kábel rögzítve van. Próbálja meg tölteni az akkumulátort számítógép USB-n keresztül. Ha továbbra sem reagál, állítsa vissza a kamerát egy gemkapocs behelyezésével a reset lyukba.

Hogyan állítom be a dátumot és időt?

A beállítási menüben válassza a 'Dátum/Idő' lehetőséget, és állítsa be a gombok segítségével. Az időbélyeg beágyazásra kerül a videofájlba.

Hogyan másoljam át a videókat a számítógépemre?

Vegye ki a MicroSD kártyát és helyezze egy kártyaolvasóba, vagy csatlakoztassa a kamerát USB kábellel a számítógéphez (tömegtároló mód). Másolja a fájlokat a DCIM mappából.

Támogatja az MR250 a ciklusos felvételt?

Igen, a ciklusos felvétel alapértelmezés szerint engedélyezve van. Amikor a kártya megtelik, a régebbi fájlok felülíródnak. A védett fájlok (eseményzárak) soha nem kerülnek felülírásra.

HASZNÁLATI ÚTMUTATÓ MR250 Navitel

Köszönjük, hogy ezt a NAVITEL® terméket választotta.

A NAVITEL MR250 DVR egy többfunkciós, nagy felbontású videórögzítő melynek tulajdonságait és használatát ez a kézikönyv mutatja be. Kérjük, a készülék használata előtt figyelmesen olvassa el az útmutatót és tartsa meg a későbbiekre.

Eszköz elrendezése

1. Hangszóró

2. Bilincsek

3. Mikrofon

4. microSD kártyahely

5. Hátsó kamera

port

1. Mini-USB port

2. Visszaállítás

3. Kamera

4. Menü

5. Le

6. OK

7. Fel

8. Ki/Bekapcsoló

NAVITEL

Gombok

Gomb Funkció
OK	Felvétel módban a gomb megnyomásával tudja elindítani, majd újbóli megnyomásával leállítani a videófelvételt.Pillanatképmódban a gombot megnyomva tud fényképet készíteni.Lejátszás módban fájlt tud vele kijelölni, vagy egy videó lejátszását megállítani, majd folytatni. Ahhoz, hogy az első/ hátsó kamera fájljai között lehessen átkapcsolni 3 másodpercig, tartsa lenyomva.A menükben pedig menüelemet tud kiválasztani.
Menü	Nyomja meg az üzemmódok, majd újra a készülékbeállításokhoz.Nyomja meg és tartsa nyomva 3 másodpercig a Felvétel, Pillanatkép, Lejátszás módok közötti váltáshoz.Nyomja meg bármely menüből történő kilépéshez.Nyomja meg felvétel módban a fájl zárolásához (zárolt fájlokat nem lehet törölni, sem felülírni).
Ki/Bekapcsoló	Nyomja meg és tartsa nyomva 3 másodpercig a ki-, és bekapcsolásához.Nyomja meg röviden a képernyő be- és kikapcsolásához.
Fel/Le	A fömenüben a következő / előző menüpontot vagy fájlt tudja velük kijelölni.Felvétel módban nyomja meg a LE gombot a mikrofon be-, illetve kikapcsolásához.Felvétel módban nyomja meg a FEL gombot a hátsó kamera képének megjelenítéséhez.
Visszaállítás Amennyiben a készülék lefagyna, nyomja meg a visszaállításhoz.

Megjegyzés: A beépített akkumulátor csak a parkolási üzemmódban valamint a tápegység helyes kikapcsolása esetében szolgál a baleset felívételére. Az eszköz teljeskörű működéséhez bármilyen üzemmódban állandó tápra van szükség.

NAVITEL s.r.o. ezennel kijelenti, hogy a NAVITEL MR250 összeegyeztethető a EMC 2014/30/EU irányelvvel. Az megfelelőségi nyilatkozat teljes szövege a következő internetcímen érhető el: www.navitel.cz/hu/declaration_of_conformity/mr250

Specifikációk

Processzor MSTAR MSC8328
Kijelző 5” IPS
Videó formátum MOV
Videó felbontás	1080 FHD 1920x1080P/30 fps
Fénykép formátum JPG
Fénykép felbontás 2048x1536
Tárhely microSD kártya
microSD kártya kapacitás maximum 64 GB
USB mini-USB 2.0

Tápellátás DC 5 V 1.5 A
Frekvencia 50 Hz / 60 Hz
Akkumulátor	300 mAh 3.7 VÚjratölthető akku
Áramerősség 700 mA
Mikrofon / hangszóró Beépített
Hátsó kamera Támogatott
Nyelv	Angol, Cseh, egyszerűsítettKínai, hagyományos Kínai,Francia, Japán, Koreai,Lengyel, Magyar, Német,Olasz, Orosz, Román,Spanyol, Szlovák, Ukrán

Megjegyzés: a specifikációk termékfrissítésekkel változhatnak.

Funkciók

SD-kártya formázása A készülék megfelelő működéséhez a microSD-kártya formázása digitális videomagnóval (DVR) történik. A microSD memóriakártya használata vagy adathiba esetén formázza meg a microSD memóriakártyát. SD-kártya formázásához válassza a Format SD Card menüpontot a Menu módban, majd erősítse meg.

Videó A készüléket áramforráshoz csatlakoztatva automatikusan bekapcsol és megkezdi a felvételt. A felvétel leállításához nyomja meg az OK gombot. Nyomja meg újra az OK gombot egy másik videó rögzítéséhez. Minden videó automatikusan mentésre kerül.

Fotó Felvétel üzemmódban nyomja meg és tartsa nyomva 3 másodperci a Menü gombot a Pillanatkép módhoz, majd az OK gombot fénykép készítéséhez. (Az elkészített kép automatikusan mentésre kerül.)

Lejátszás A Felvétel üzemmódban a „Menü” gombot nyomja le és tartsa 3 másodpercig lenyomva, hogy belépjen a Lejátszás üzemmódba. Ahhoz, hogy lejátssza/ állítsa le „Fel” és „Le” gombok segítségével válassza ki a szükséges fájlt. Ön átkapcsolódhat az elülső vagy hátsó kamera fájljai között, ha az OK gombot 3 másodpercig lenyomva tartja. A fájl nevében lévő betű mutatja a kamerát: F- elülső, R- hátsó.

Fájl zárolása Felvétel módban a Menü gombot megnyomva tudja az aktuális fájlt zárolni, amelyet a kijelző alsó részén kulcs szimbólum jelez vissza. A lezárt elemeket nem lehet sem törölni, sem felülírni.

Pillanatkép menü A Fel/Le gombokkal tudja beállítani aa képméret és expozíció kiválasztásához.

Hang rögzítése Videófelvétel rögzítésének módja hanggal vagy anélkül.

Folytonos felvétel Ez a funkció lehetővé teszi, hogy a videót fájl formátumban mentse el az eszköz hosszú távú memóriájában (duration menu). Ha a memóriakártya megtelik, az összes nem zárolt fájl létrehozásuknak sorrendjében felülírásra kerül.

G-szenzor Egy esetleges baleset során a DVR automatikusan zárolja az aktuális felvételt.

NAVITEL

NAVITEL MR250

Parkoló mód Ha rezgést észlel, a kocsiban hagyott készülék automatikusan bekapcsol és megkezdi a felvételt. Amennyiben nem történik semmi új esemény, a DVR egy perc elteltével ismét kikapcsol.

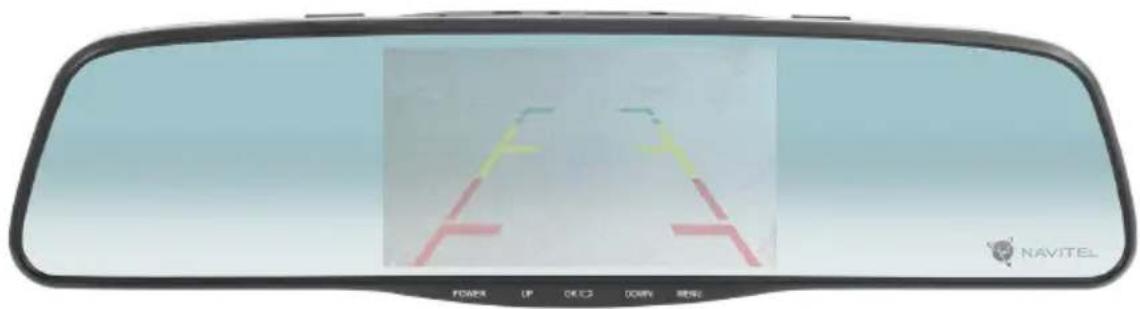

Tolaltókamera mód Hátramenetet választva leáll az elülső kamera képének felvétele, megjelenik a hátsó kamera képe, s ezzel egyidejűleg megkezdődik a hátsó kamera képének rögzítése.

Bélyegző A funkció dátumbélyegzőt vagy az eszköz logóját adja hozzá a felvételekhez. Az "OK" gombbal tud a bélyegző típusok között váltogatni, vagy a funkciót kikapcsolni.

Képernyővédő Az energiafogyasztás csökkentése érdekében a készülék automatikusan képes kikapcsolni a kijelzőt; ennek időintervalluma a Képernyővédő menüben állítható be.

Hátsó kamera Amikor a piros vezetékre +12V táp van csatlakoztatva, aktiválódik a hátsó kamera működése üzemmód. A DVR csak a hátsó kamera felvételét mutatja a parkoló vonalas kiosztásával.

Megjegyzés: javaslatok ennek a vezetéknek a csatlakoztatására a „Hátsó kamera“ fejezet ben találhatók.

Telepítés és üzembe helyezés

DVR tepelítése

1. Helyezze be az SD kártyát a DVR-be. Gyors microSD kártyát használjon (Class10 vagy feleette); 8-64 GB tárhely kapacitással.

• A DVR és / vagy az SD-kártya meghibásodásának elkerülése érdekében ne helyezze be és ne távolítsa el az SD-kártyát a DVR művelet közben.

• Mielőtt a microSD kártyát használná, formázza azt digitális videomagnóval (DVR) az adatok hibáinak elkerülése érdekében. SD-kártya formázásához válassza a „Format SD Card” menüpontot a Menu módban, majd erősítse meg.

• A rögzítőfülek segítéségvel szerelje a DVR-t a belső tükörre. A károk és sérülések elkerülése érdekében ne használjon túl nagy erőt.

• Csatlakoztassa az autós töltőt a cigarettagyújtóba majd illessze a töltő mini-USB portjába a hosszabbító kábelt.
• Állítsa be a kamera helyzetét.

Üzembe helyezés

1. Kapcsolja be a készüléket; győződjön meg róla, hogy az eszköz megfelelően van e rögzítve, illetve csatlakoztatva.
2. A helyes csatlakoztatást, melyet követően automatikusan bekapcsol és megkezdi a felvételt.
3. Hátramenetet választva leáll az elülső kamera képének felvétele, megjelenik a hátsó kamera képe, s ezzel egyidejűleg megkezdődik a hátsó kamera képének rögzítése.

Óvintézkedések

1. A készülékhez adott, speciális adaptert használja, mivel más töltő helyrehozhatatlan károkat okozhat az eszközben.
2. Ne használja a készüléket extrém párás és meleg környezetben.
3. Tartsa tisztán a lencsét.
4. A készüléket szétszerelni tilos és veszélyes.
5. Szigorúan tartsa be a vonatkozó (nemzeti) törvényeket. A készülék nem használható illegális célokra!
6. A készülék megengedett üzemi, környezeti hömérséklete: 0 ... +35 °C. Tárolási hömérséklet: +5 és +45 között. Relatív páratartalom: 5-90% páralecsapódás nélkül (25 °C).

Hátsó kamera

A hátsó kamera nagyfelbontású képe segítségére lesz parkoláskor, vagy akár menet közben az Ön mögött történtek pontos rögzítésében. A modern, kettős felvételi technológia lehetővé teszi az autó előtt és mögött történtek együttes rögzítését az előre nem látható helyzetek későbbi megoldásához.

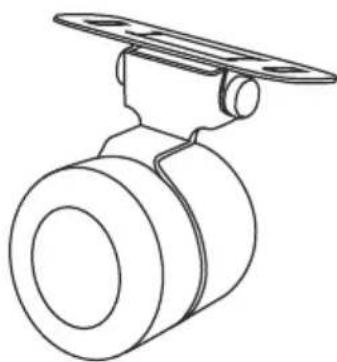

Hátsó kamera telepítése

A hátsó kamerát két féle képpen tudja használni.

1. Lehetőség: az autó mögött történtek folyamatos rögzítése. Helyezze fel a kamerát a jármű hátsó ablakára, vezesse el a vezetéket az utastérben, majd csatlakoztassa a szélyédőkamera hátsó kamera illesztésébe.
2. Lehetőség: az autó mögött történtek folyamatos rögzítése, valamint a parkolást segítő, hátsó kamera mód kombinációja. Helyezze fel a kamerát a jármű hátsó ablakára vagy a rendszámtábla tartó keretre. Utóbbi esetben +12 V tápfeszültségre lesz szükség a parkolást segítő nézet automatikus bekapcsolásához.

Jegyzet: Erősen ajánlott, hogy a kamera felszerelését és a +12 V feszültség csatlakoztatását tapasztalt, műszaki szakember végezze el. A kábelvezetéshez speciális eszközöket vagy rögzítéseket igényelhet. Győződjön meg róla, hogy ezek a munkák biztonságosan elvégezhetők.
