MR250 - Caméra auto Navitel - Безкоштовний посібник користувача

Тип продукту	Автомобільний відеореєстратор
Бренд	Navitel
Модель	MR250
Розміри (Ш x В x Г)	6.4 x 5.2 x 3.8 см
Вага	прибл. 60 г
Живлення	12-24 В постійного струму через адаптер прикурювача
Акумулятор	Вбудований акумулятор Li-Ion (200 мАг)
Роздільна здатність запису	Full HD 1920x1080p при 30 кадрах/с
Кут огляду	170° широкий кут
Сенсор зображення	CMOS 2 Мп
Нічний режим	6 інфрачервоних світлодіодів для запису при слабкому освітленні
G-сенсор	Вбудований 3-осьовий датчик прискорення для виявлення подій
Циклічний запис	Так, з регульованою тривалістю кліпу (1/3/5 хв)
Пам'ять	Карта MicroSD до 32 ГБ (клас 10 або вище)
Дисплей	2,0-дюймовий кольоровий TFT РК-дисплей
Підключення	Mini USB 2.0, AV вихід
Кріплення	В комплекті присоска та клейка площадка
Основні функції	Запис відео, фотозйомка, блокування подій, паркувальний монітор (з додатковим комплектом для підключення)
Обслуговування	Протирайте об'єктив мікрофіброю; форматуйте карту microSD щомісяця
Безпека	Не використовуйте під час водіння; надійно закріпіть, щоб не заважати огляду
Запасні частини та ремонтопридатність	Звертайтесь до служби підтримки Navitel щодо запчастин; пристрій не призначений для самостійного ремонту
Загальна інформація	Підтримка мов: EN, CS, DE, ET, HU, LT, LV, PL, RO, RU, SK, UK

Часті запитання - MR250 Navitel

Як встановити відеореєстратор Navitel MR250 в автомобілі?

Очистіть зону лобового скла, закріпіть присоску або клейку площадку, підключіть кабель живлення до адаптера 12В, прокладіть кабель уздовж стелі, налаштуйте кут камери для захоплення дороги.

Який тип карти пам'яті підтримує MR250?

Він підтримує карти MicroSD до 32 ГБ, клас 10 або вище для плавного запису.

Як увімкнути паркувальний режим?

Паркувальний режим вимагає додаткового комплекту для підключення. Підключіть комплект до постійного живлення. Камера автоматично перейде в паркувальний режим, коли запалювання вимкнено, та записуватиме події, спричинені G-сенсором.

Як працює G-сенсор і як налаштувати чутливість?

Вбудований G-сенсор виявляє раптовий удар або рух. При спрацьовуванні поточний кліп блокується і захищається від видалення. Чутливість можна налаштувати в налаштуваннях (низька, середня, висока).

Чи можна використовувати камеру під час заряджання?

Так, камера працює і записує, коли підключена до адаптера живлення. Вбудований акумулятор служить лише резервним джерелом під час короткочасних перебоїв живлення.

Як форматувати карту пам'яті?

Перейдіть до меню налаштувань на камері, виберіть 'Форматувати' та підтвердьте. Завжди форматуйте карту перед першим використанням і регулярно для підтримки продуктивності.

Що робити, якщо камера не вмикається?

Перевірте підключення живлення: переконайтеся, що адаптер підключено та кабель надійно закріплений. Спробуйте зарядити акумулятор через USB комп'ютера. Якщо все ще не реагує, скиньте камеру, вставивши скріпку в отвіт скидання.

Як встановити дату та час?

У меню налаштувань виберіть 'Дата/Час' і налаштуйте за допомогою кнопок. Штамп часу вбудовується у відеофайл.

Як перенести відео на комп'ютер?

Вийміть карту MicroSD і вставте її в кардрідер, або підключіть камеру до комп'ютера через USB-кабель (режим масового накопичувача). Скопіюйте файли з папки DCIM.

Чи підтримує MR250 циклічний запис?

Так, циклічний запис увімкнено за замовчуванням. Коли карта заповнена, старі файли перезаписуються. Захищені файли (блокування подій) ніколи не перезаписуються.

ПОСІБНИК КОРИСТУВАЧА MR250 Navitel

Дякуємо Вам за придбання продукту компанії NAVITEL®.

NAVITEL MR250 – багатофункціональний відеореєстратор з високою якістю відео-та фотозйомки, а також безліччю додаткових функцій, описаних в даному керівництві користувача. Уважно прочитайте керівництво перед використанням пристрою та зберігайте для подальшого використання.

Зовнішній вигляд пристрою

1. Динамік
2. Затискачі
3. Мікрофон
4. Слот microSD
5. Роз'єм для
   задньої камери

6. Роз'єм mini-USB

7. Скидання

8. Камера
9. Меню
10. Вниз
11. OK
12. Bropy
13. Увімк./Вимк.

UA

NAVITEL

Кнопки

Кнопка Функції
ОК	У режимі Запис відео, натисніть, щоб почати запис. Натисніть ще раз, щоб зупинити запис.У режимі Зйомки, натисніть, щоб зробити фотографію.У режимі Відтворення, натисніть, щоб вибрати файл або призупинити/продовжити перегляд.Утримуйте 3 секунди, щоб перемикатися між вибором файлів з фронтальної камери/камери заднього виду.У меню, натисніть, щоб вибрати попередній/наступний файл або пункт меню.
Меню	Натисніть, щоб перейти в меню налаштувань. Натисніть ще раз, щоб перейти до налаштувань пристрою.Натисніть і утримуйте 3 секунди, щоб переключатися між режимами роботи пристрою Запис відео,Фото та Відтворення.Натисніть, щоб вийти з будь-якого обраного меню.У режимі Запис відео, натисніть коротко Меню, щоб заблокувати поточний файл (захищені файли не можуть бути видалені або перезаписані).
Увімк./Вимк.	Натисніть і утримуйте 3 секунди для увімкнення/вимкнення пристрою.Під час роботи пристрою коротке натискання вмикає/вимикає екран.
Вгору/Вниз	У меню, натисніть, щоб вибрати попередній/наступний файл або пункт меню.У режимі Запис відео, натисніть Вгору для увімкнення/вимкнення мікрофона.У режимі Запис відео натисніть Вниз, щоб приховати/показати екран із зображенням з задньої камери.
Скидання Якщо	пристрій не відповідає, натисніть для скидання.

Примітка: Вбудований акумулятор призначений тільки для запису аварійної події в режимі паркування та коректного вимикання пристрою при відключенні живлення. Для повноцінної роботи пристрою в будь-якому з режимів потрібне постійне підключення живлення.

Технічні характеристики

Процессор MSTAR MSC8328
Дисплей 5” IPS
Формат відео MOV
Роздільна здатність відео	1080 FHD 1920x1080P/30 fps
Формат зображення JPG
Роздільна здатність фото 2048x1536
Пам’ять microSD карта
Об’єм microSD-карти макс. 64 ГБ
USB mini-USB 2.0

Примітка: технічні характеристики можуть змінюватися у результаті оновлень.

Живлення DC 5 В 1.5 А
Частота 50 Гц/60 Гц
Акумулятор 300 мАч	3.7 В
Робочий струм 700 мА
Мікрофон/динамік Підтримуються
Задня камера Підтримуються
Мови	англійська, угорська,іспанська, італійська,китайська традиційна,китайський спрощений,корейська, німецька,польська, румунська,російська, словацька,українська, француська,чеська, японська

Функції пристрою

Форматування карти пам'яті Форматування карти пам'яті в відеореєстраторі необхідно для коректної роботи пристрою. Форматування карти потрібно виконувати перед початком використання карти пам'яті, а також при виникненні помилок запису і читання даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.

Відеозапис При підключенні до джерела живлення пристрій увімкнеться і розпочне запис автоматично. Щоб зупинити запис натисніть ОК. Для запису нового відео натисніть ОК ще раз. Кожне відео автоматично зберігається.

Фотозйомка Натисніть і утримуйте 3 секунди кнопку Меню, щоб переключатися між режимами роботи пристрою Запис відео і Зйомка. У режимі Зйомка, натисніть ОК, щоб зробити знімок. Він буде збережений автоматично.

Відтворення У режимі Фото натисніть і утримуйте кнопку Меню 3 секунди, щоб потрапити у режим Відтворення. Виберіть файл за допомогою кнопок Вгору і Вниз, потім натисніть ОК для відтворення/зупинки відтворення файлу. Ви можете перемикатися між файлами з фронтальної камери/камери заднього виду утримуючи 3 секунди кнопку ОК. Буква в назві файлу вказує на камеру: F - фронтальна, R - заднього виду.

Захист файлу У режимі Запис, натисніть кнопку Меню, щоб захистити поточний файл. Захищені файли не можуть бути вилучені або перезаписані.

Налаштування фото Натискайте кнопки Вгору/Вниз, щоб вибрати розмір зображення і експозицію.

Запис аудіо Ця функція дозволяє зробити запис відео зі звуком або без звуку.

NAVITEL

NAVITEL MR250

Циклічний запис

Ця функція дозволяє зберігати відеозапис окремими фрагментами, тривалість яких можна налаштувати в Меню. Якщо на карті закінчиться місце, незахищені файли будуть перезаписані у тому порядку, у якому вони були створені.

Датчик удару У разі зіткнення, пристрій автоматично захистить поточний запис.

Режим парковки Якщо, перебуваючи у вимкненому стані, пристрій відчує вібрацію, він автоматично вмикається і починає запис. Файл запису буде заблокований. Якщо нічого не буде відбуватися протягом хвилини,

пристрій

ВИМКНЕТЬСЯ.

Реверсивне Під час руху назад і при коректному підключенні, автоматично увімкнеться зображення з задньої зображення камери і розпочнеться запис, в цей же час запис з фронтальної камери пристрою припиниться.

Штамп Ця функція додає до відеозапису дату і/або логотип пристрою. Натисніть ОК для вибору штампа або відключення функції.

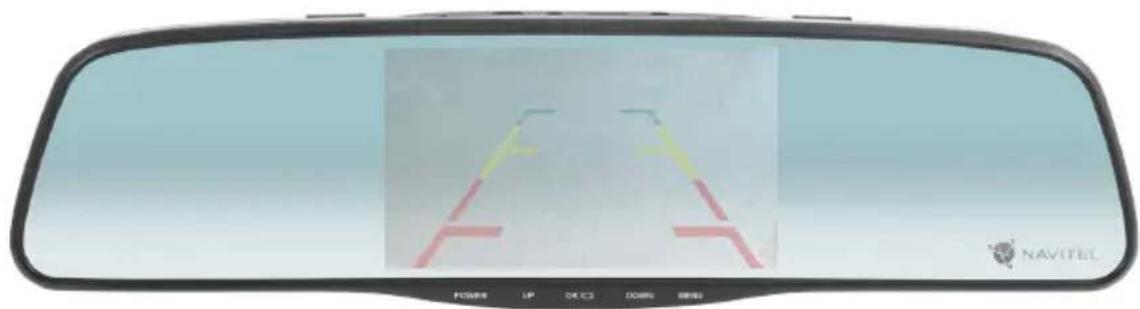

Заднья камера При подачі на червоний кабель напруги +12 вольт вмикається режим парковки. На дисплей відеореєстратора виводиться зображення тільки з камери заднього виду, на яке накладаються

паркувальні

лінії.

Примітка: рекомендації по підключенню даного кабелю наведені на сторінці "Заднья камера".

Установка реєстратора і початок роботи

1. Встановіть microSD-карту у відповідний слот відеореєстратора. Використовуйте високошвидкісну (Class 10 і вище) карту ємністю 8-64 ГБ.

• Щоб уникнути пошкодження пристрою та/або карти пам'яті, не вставляйте і не виймайте її під час роботи пристрою.

• До початку запису потрібно обов'язково відформатувати карту пам'яті в відеореєстраторі. Це необхідно, щоб уникнути помилок читання і запису даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.

• Закріпіть пристрій на лобовому склі за допомогою утримувача. Не використовуйте надмірну силу, щоб уникнути будьяких пошкоджень.

• Підключіть зарядний пристрій (ЗП) до гнізда прикурювача. Підключіть ЗП до пристрою через роз'єм mini-USB.
• Відрегулюйте позицію камери.

Початок роботи

1. Увімкніть живлення, переконайтеся, що пристрій встановлено правильно.
2. Якщо пристрій встановлено правильно, пристрій увімкнеться і розпочне відеозапис.
3. Під час руху назад і при коректному підключенні, автоматично увімкнеться зображення з задньої камери і розпочнеться запис, в цей же час запис з фронтальної камери пристрою припиниться.

Запобіжні заходи

1. Використовуйте тільки оригінальний адаптер 3П. Використання іншого адаптера може негативно вплинути на акумулятор пристрою.
2. Слідкуйте за чистотою об'єктива.
3. Не розбирайте пристрій і не виконуйте його ремонт самостійно.
4. Чітко дотримуйтесь законів і регулюючих актів регіону використання пристрою. Цей пристрій не може використовуватися у незаконних цілях.
5. Допустима температура зовнішнього середовища в режимі експлуатації: від 0 до +35 °C. Температура зберігання: від +5 до +45 °C. Відносна вологість: від 5% до 90% без конденсату (25 °C).

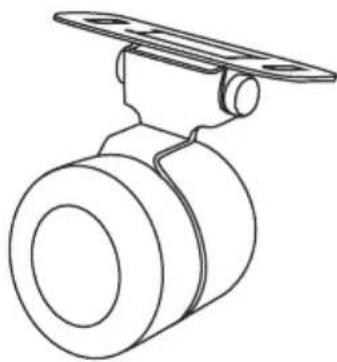

Задня камера

За допомогою задньої камери ви можете отримати зображення високої роздільної здатності позаду вашого автомобіля для безпечного паркування або запису під час руху. Сучасна технологія подвійного запису дозволяє зберігати зображення як попереду, так і позаду автомобіля для реєстрації будь-якої непередбаченої ситуації.

Доступні два варіанти використання камери заднього виду.

Варіант 1. Камера відеореєстратора для огляду позаду автомобіля. Встановіть камеру на задньому склі за допомогою стікера, прокладіть кабель по салону, приєднайте кабель до роз'єму камери заднього виду.

Варіант 2. Камера відеореєстратора і заднього виду при паркуванні. Встановіть камеру на задньому склі всередині автомобіля, або зовні на рамці номерного знака. У цьому випадку потрібно подати напругу +12 В при вмиканні заднього ходу. Це дозволить пристрою автоматично переключити зображення з фронтальної на задню камеру у режимі паркування.

Примітка: Наполегливо рекомендується роботи по установці камери і підключенні напруги +12 В проводити кваліфікованим персоналом, що має необхідні навички. Для прокладки кабелю можуть знадобитися спеціальні інструменти або пристосування. Переконайтеся в безпеці цих робіт.

ТПип пристрою: Відеореєстратор.

Найменування товару: NAVITEL MR250.

Виробник: NAVITEL s.r.o.

Адреса виробника: U Habrovky 247/11, 140 00, Praha 4, Czech Republic.

Виготовлено в Китаї Компанією NAVITEL s.r.o. на заводі Shenzhen Roverstar Technology Co., Ltd.

Тел.: [phone].

Імпортер в Україну: ТОВ «НАВІТЕЛ УКРАЇНА», 02183, м. Київ, вулиця М. Кибальчича, буд. 13А.
