Tip produs	Cameră de bord pentru mașină
Marcă	Navitel
Model	MR250
Dimensiuni (L x Î x A)	6.4 x 5.2 x 3.8 cm
Greutate	aprox. 60 g
Alimentare	12-24 V CC prin adaptor de brichetă
Baterie	Baterie Li-Ion reîncărcabilă încorporată (200 mAh)
Rezoluție înregistrare	Full HD 1920x1080p @ 30 fps
Unghi obiectiv	170° unghi larg
Senzor imagine	CMOS 2 MP
Vedere pe timp de noapte	6 LED-uri infraroșii pentru înregistrare în lumină scăzută
Senzor G	Senzor de gravitație pe 3 axe încorporat pentru detectarea evenimentelor
Înregistrare în buclă	Da, cu lungime reglabilă a clipului (1/3/5 min)
Stocare	Card MicroSD până la 32 GB (Clasa 10 sau mai mare)
Ecran	Ecran LCD color TFT de 2.0 inci
Conectivitate	Mini USB 2.0, ieșire AV
Suport	Ventuză și tampon adeziv incluse
Funcții principale	Înregistrare video, captură foto, blocare eveniment, monitor parcare (cu kit hardwire opțional)
Întreținere	Curățați lentila cu o cârpă din microfibră; formatați cardul microSD lunar
Siguranță	Nu utilizați în timpul condusului; montați-l în siguranță pentru a preveni obstrucționarea vederii
Piese de schimb și reparabilitate	Contactați suportul Navitel pentru piese de schimb; dispozitivul nu poate fi reparat de utilizator
Informații generale	Suport limbă: EN, CS, DE, ET, HU, LT, LV, PL, RO, RU, SK, UK

Întrebări frecvente - MR250 Navitel

Cum instalez camera de bord Navitel MR250 în mașina mea?

Curățați zona parbrizului, montați ventuza sau tamponul adeziv, conectați cablul de alimentare la adaptorul de 12V, direcționați cablul de-a lungul plafonului și reglați unghiul camerei pentru a captura drumul.

Ce tip de card de memorie suportă MR250?

Suportă carduri MicroSD de până la 32 GB, Clasa 10 sau mai mare pentru o înregistrare fluidă.

Cum activez modul de parcare?

Modul de parcare necesită un kit hardwire opțional. Conectați kitul la alimentare constantă. Camera va intra automat în modul de parcare când contactul este oprit și va înregistra evenimente declanșate de senzorul G.

Cum funcționează senzorul G și cum pot ajusta sensibilitatea?

Senzorul G încorporat detectează impactul sau mișcarea bruscă. Când este declanșat, clipul curent este blocat și protejat împotriva ștergerii. Sensibilitatea poate fi ajustată în setări (scăzută, medie, ridicată).

Pot folosi camera în timp ce se încarcă?

Da, camera funcționează și înregistrează în timp ce este conectată la adaptorul de alimentare. Bateria încorporată servește doar ca rezervă în timpul întreruperilor scurte de curent.

Cum formatez cardul de memorie?

Accesați meniul de setări al camerei, selectați 'Formatare' și confirmați. Formatați întotdeauna cardul înainte de prima utilizare și în mod regulat pentru a menține performanța.

Ce ar trebui să fac dacă camera nu pornește?

Verificați conexiunea de alimentare: asigurați-vă că adaptorul este conectat și cablul este fix. Încercați să încărcați bateria prin USB-ul computerului. Dacă încă nu răspunde, resetați camera introducând o agrafă în orificiul de resetare.

Cum setez data și ora?

În meniul de setări, selectați 'Data/Ora' și ajustați folosind butoanele. Marca temporală este încorporată în fișierul video.

Cum transfer videoclipurile pe computer?

Scoateți cardul MicroSD și introduceți-l într-un cititor de carduri sau conectați camera la computer prin cablu USB (mod stocare în masă). Copiați fișierele din folderul DCIM.

Suportă MR250 înregistrarea în buclă?

Da, înregistrarea în buclă este activată implicit. Când cardul este plin, fișierele mai vechi sunt suprascrise. Fișierele protejate (blocări de evenimente) nu sunt niciodată suprascrise.

MANUAL DE UTILIZARE MR250 Navitel

Mulțumim că ați cumpărat acest produs NAVITEL®.

NAVITEL MR250 este un DVR multifuncțional de înaltă definiție, cu multe funcții și caracteristici descrise în acest manual de utilizare.

Vă rugăm să citiți cu atenție manualul înainte de a utiliza dispozitivul și să îl păstrați pentru recomandări ulterioare.

Dispunere dispozitiv

1. Difuzor 8. Cameră
2. Clame 9. Meniu
3. Microfon 10. Jos
4. microSD 11. OK
5. Port cameră spate 12. Sus
6. Mini-USB port 13. Alimentare
7. Reset

NAVITEL

Butoane

Buton	Funcții
OK	În modulÎnregistrarevideo, apăsați pentru a începe înregistrarea; Apăsați din nou pentru a opri. În modulCaptură, apăsați pentru a face o fotografie.În modulRedare, apăsați pentru a selecta un videoclip sau pentru a întrerupe/întrerupe un videoclip.Țineți apăsat pentru 3 secunde pentru a face selecția fișierelor din camera din față/spate. În meniu, apăsați pentru a selecta un element din meniu.
Meniu	Apăsați pentru a accesa meniul Setări Mod.Apăsați din nou pentru a accesa meniul de configurare.Țineți apăsat timp de 3 secunde pentru a comuta între modurileÎnregistrarevideo, Captură și Redare.Apăsați pentru a ieși din meniul selectat.În modulÎnregistrarevideo, apăsați pentru a bloca un fișier (fișierul protejat nu poate fi șters sau suprascris).
Alimentare	Țineți apăsat timp de 3 secunde pentru a porni dispozitivul.Apăsați scurt pentru a porni / opri ecranul.
Sus/Jos	În meniul principal, apăsați pentru a selecta elementul sau fișierul următor/anterior. În modulÎnregistrarevideoapăsați Jos pentru a porni / opri microfonul.În modulÎnregistrarevideoapăsați Sus pentru a afișa / ascunde ecranul cu vizualizare pe camera din spate.
Reset Dacă dispozitivul nu răspunde, apăsați pentru resetare.

Notă: Bateria încorporată este proiectată numai pentru înregistrarea unui eveniment de urgență în modul de parcare și pentru oprirea corectă a aparatului atunci când alimentarea este întreruptă. Sursa de alimentare continuă este necesară pentru funcțion-area completă a dispozitivului în orice mod de funcționare.

NAVITEL s.r.o. declară prin prezenta că NAVITEL MR250 este compatibil cu Directiva EMC 2014/30/EU.

Textul integral al Declaratiei de conformitate este disponibil la următoarea adresă de internet:

www.navitel.cz/ro/declaration_of_conformity/mr250

Specificații

Procesor MSTAR MSC8328
Afisaj/ecran 5” IPS
Format înregistrare MOV
Rezoluție video	1080 FHD 1920x1080P/30 fps
Format imagine JPG
Rezoluție imagine 2048x1536
Spațiu de stocare microSD kártya
Capacitate card microSD max. 64 GB
USB mini-USB 2.0

Alimentare DC 5 V 1	5 A
Frecvență 50 Hz / 60	Hz
Baterie	300 mAh 3.7 Vbaterie reîncărcabilă
Curent 700 mA
Microfon/difuzor în dotare
Camera din spate în dotare
Limbă	Cehă, Chineză simplificată, Chineză tradițională, Coreeană, Engleză, Franceză, Germană, Japoneză, Italiană, Maghiară, Poloneză, Română, Rusă, Slovacă, Spaniolă, Ukraineană

Notă: specificațiile se pot modifica datorită actualizărilor.

NAVITEL

Funcțiile dispozitivului

Formatare Card SD Formatarea unui card microSD în DVR este necesară pentru operarea corespunzătoare a dispozitivului. Înainte de a utiliza un card microSD sau în caz de eroare, vă rugăm să formatați cardul SD. Pentru formatarea cardului SD în mod Meniu selectați Formatare card SD și confirmați.

Video Conectați dispozitivul la o sursă externă de alimentare, puneți cardul microSD în aparat și acesta va începe să înregistreze automat. Apăsați butonul OK pentru a opri înregistrarea. Apăsați din nou OK pentru a înregistra un alt videoclip. Fiecare videoclip va fi salvat automat.

Photo (Fotografiere) în modul înregistrare video, țineți apăsat timp de 3 secunde butonul Menu pentru a intra în modul Captură, apăsați butonul OK pentru a face o fotografie (va fi salvată automat).

Playback (Redare) În modul Captură, apăsați și țineți apăsat butonul Meniu timp de 3 secunde pentru a intra în modul Playback. Selectați fișierul cu ajutorul butoanelor Up/Sus și Down/Jos, apoi apăsați OK pentru a rula/opri fișierul. Puteți schimba fișierele din camera din față/spate apăsând butonul OK timp de 3 secunde. Litera din denumirea fișierului reprezintă camera: F - față, R - spate.

Lock file (Blocare fişier) în modul înregistrare video, apăsați în Menu pentru a proteja înregistrarea curentă. Un simbol va apărea în partea de jos a ecranului. Fişierele protejate nu pot fi șterse sau suprascrise.

Meniu captură Apăsați butoanele Sus/Jos pentru a alege dimensiunea imaginilor și expunerea.

Înregistrare în loop Această funcție vă permite să salvați videoclipul ca pe un set de fișiere date în meniul de durată (duration menu). Dacă cardul de memo rie este plin, toate fișierele neprotejate vor fi suprascrise în ordinea în care au fost create.

Senzorul G Dacă această funcție este activată, când vehiculul este lovit de ceva, DVR va bloca automat videoclipul curent.

NAVITEL

NAVITEL MR250

Monitorizare parcare Când dispozitivul aflat în modul de așteptare va detecta vibrațiile, acesta va porni automat înregistrarea. Dacă vibrația nu se va mai repeta timp de un minut, dispozitivul intră în modul de așteptare.

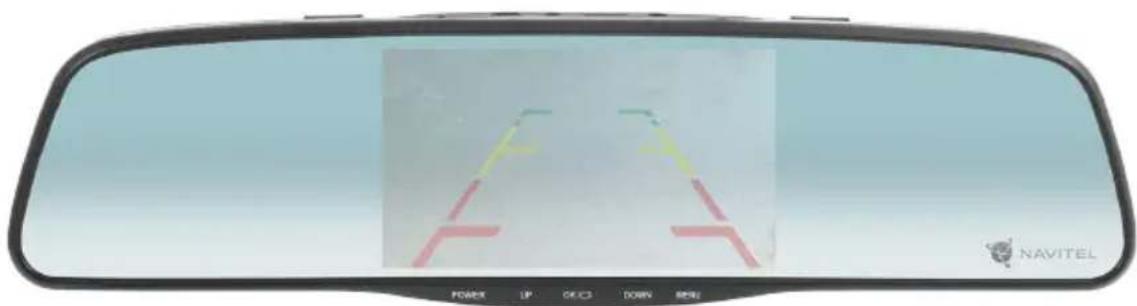

Imagine spate Când este pornit marşarierul și conectat corespunzător, se afișează imaginea camerei spate, înregistrarea camerei frontale a DVR se oprește, iar camera spate începe înregistrarea.

Stamp (Siglă) Această funcție adaugă la înregistrare sigla de dată sau sigla dispozitivului. Apăsați OK pentru a selecta tipul de siglă sau pentru a opri funcția.

Economizor ecran Dispozitivul poate închide automat ecranul pentru a reduce consumul de energie; intervalul de timp poate fi setat în meniul ScreenSaver.

Modul camerei din spate La alimentarea cu fir de culoare roşie a +12 V, este activat modul camerei din spate. DVR începesă afişeze numai vizualizarea de pe camera video din spate, culiniile de parcarea dăugate la ea.

Notă: recomandările privind conectarea acestui cablu sunt furnizate pe pagina "Camera din spate" a acestui manual.

Instalarea și punerea în funcțiune

Instalarea DVR-ului

1. Puneti cardul microSD în DVR. Utilizați o cartelă SD de mare viteză (clasa 10 sau mai mare); Capacitatea ar trebui să fie de 8-64 GB.

- Pentru a evita defectiunile DVR-ului și/sau ale cardului SD, nu introduceți și nu scoateți cardul SD în timpul funcționării DVR-ului. - Înainte de a utiliza un card microSD, vă rugăm să îl formatați în DVR pentru a evita erori ale datelor. Pentru formatarea cardului SD în mod Meniu selectați Formatare Card SD și confirmați.

1. Instalează dispozitivul DVR pe oglinda maşinii folosind clamele. Nu folosi forță în exces pentru a nu deteriora echipamentul.
2. Conectați încărcătorul auto la priza brichetei. Conectați interfața mini-USB la încărcătorul auto cu cablul prelungitor al încărcătorului.
3. Reglați poziția camerei.

Punere în funcțiune

1. Porniți alimentarea; Verificați dacă dispozitivul este instalat corect.
2. Dacă dispozitivul este instalat corect, când motorul pornește, aparatul va porni simultan și va începe înregistrarea automată.
3. Când este pornit marşarierul și conectat corespunzător, se afișează imaginea camerei spate, înregistrarea camerei frontale a DVR se oprește, iar camera spate începe înregistrarea.

Atentie

1. Utilizați numai adaptorul original pentru încărcător. Folosirea unui alt adaptor poate afecta negativ bateria dispozitivului.
2. Nu utilizati dispozitivul în medii umede sau fierbinti.
3. Mentineți obiectivul curat.
4. Nu dezasamblati aparatul și nu efectuați reparații.
5. Respectați cu strictețe legile și actele normative din regiunea în care este utilizat aparatul. Acest dispozitiv nu poate fi utilizat în scopuri ilegale!
6. Temperaturile ambientale în modul de operare trebuie să fie între 0 și +35 de grade Celsius. Pentru spațiul de depozitare între +5 și +45 de grade. Umiditate relativă: între 5% și 90%, fără condensare (25 °C).

Camera din spate

Cu ajutorul camerei din spate puteți obține o imagine de înaltă rezoluție în spatele mașinii dvs. pentru parcarea sau înregistrarea în siguranță în timpul conducerii. Tehnologia modernă de înregistrare dublă permite salvarea înregistrărilor atât în față, cât și în spatele mașinii, pentru a remedia orice situație neprevăzută.

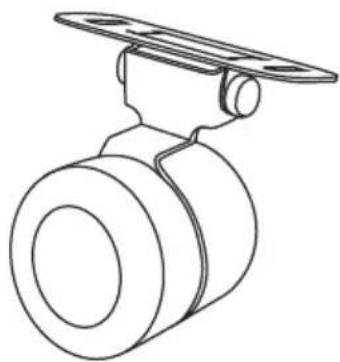

Instalarea camerei spate

Există două opțiuni de utilizare a camerei din spate.

Optiunea 1. Cameră video DVR pentru a vedea în spatele mașinii. Instalați aparatul foto pe geamul din spate un adeziv, trageți cablul prin cabină/ habitatcu, conectați cablul la portul camerei din spate.

Optiunea 2. Combinația dintre camera DVR și camera din spate pentru vedere din spate când se parchează. Instalați camera pe lunetă a autovehiculului sau pe partea exterioară a cadrului plăcuței de înmatriculare. În acest caz, este necesar să se conecteze +12 V. Acest lucru va permite aparatului să comute automat imaginea din față către camera din spate în modul parcare.

Notă: Se recomandă insistent ca lucrările de instalare a camerei și conectarea la +12 V să fie efectuate de personal calificat, având competențele necesare. Cablarea poate necesita unelte speciale sau atașamente. Asigurați-vă că aceste lucrări sunt efectuate în siguranță.
