Rodzaj produktu	Kamera samochodowa
Marka	Navitel
Model	MR250
Wymiary (S x W x G)	6.4 x 5.2 x 3.8 cm
Waga	ok. 60 g
Zasilanie	12-24 V DC przez adapter zapalniczki
Bateria	Wbudowany akumulator litowo-jonowy (200 mAh)
Rozdzielczość nagrywania	Full HD 1920x1080p @ 30 kl./s
Kąt obiektywu	170° szeroki kąt
Czujnik obrazu	CMOS 2 MP
Noktowizja	6 diod LED podczerwieni do nagrywania przy słabym oświetleniu
Czujnik G	Wbudowany trójosiowy czujnik grawitacji do wykrywania zdarzeń
Nagrywanie pętlowe	Tak, z regulowaną długością klipu (1/3/5 min)
Pamięć	Karta MicroSD do 32 GB (klasa 10 lub wyższa)
Wyświetlacz	2.0-calowy kolorowy LCD TFT
Łączność	Mini USB 2.0, AV Out
Mocowanie	Przyssawka i naklejka w zestawie
Główne funkcje	Nagrywanie wideo, robienie zdjęć, blokada zdarzeń, monitor parkowania (z opcjonalnym zestawem hardwire)
Konserwacja	Czyść obiektyw ściereczką z mikrofibry; formatuj kartę microSD co miesiąc
Bezpieczeństwo	Nie obsługiwać podczas jazdy; montować bezpiecznie, aby nie zasłaniać widoku
Części zamienne i naprawy	Skontaktuj się z pomocą techniczną Navitel w sprawie części zamiennych; urządzenie nie jest przeznaczone do samodzielnej naprawy
Informacje ogólne	Obsługa języków: EN, CS, DE, ET, HU, LT, LV, PL, RO, RU, SK, UK

Często zadawane pytania - MR250 Navitel

Jak zamontować kamerę samochodową Navitel MR250 w samochodzie?

Wyczyść obszar przedniej szyby, zamontuj przyssawkę lub naklejkę, podłącz kabel zasilający do adaptera 12V, poprowadź kabel wzdłuż podsufitki i wyreguluj kąt kamery, aby rejestrować drogę.

Jaki typ karty pamięci obsługuje MR250?

Obsługuje karty MicroSD do 32 GB, klasa 10 lub wyższa, aby zapewnić płynne nagrywanie.

Jak włączyć tryb parkowania?

Tryb parkowania wymaga opcjonalnego zestawu hardwire. Podłącz zestaw do stałego zasilania. Kamera automatycznie przejdzie w tryb parkowania po wyłączeniu zapłonu i będzie rejestrować zdarzenia wywołane przez czujnik G.

Jak działa czujnik G i jak mogę dostosować czułość?

Wbudowany czujnik G wykrywa nagłe uderzenia lub ruch. Po uruchomieniu bieżący klip jest blokowany i chroniony przed usunięciem. Czułość można dostosować w ustawieniach (niska, średnia, wysoka).

Czy mogę używać kamery podczas ładowania?

Tak, kamera działa i nagrywa po podłączeniu do adaptera zasilania. Wbudowana bateria służy tylko jako kopia zapasowa podczas krótkich przerw w zasilaniu.

Jak sformatować kartę pamięci?

Przejdź do menu ustawień kamery, wybierz 'Formatuj' i potwierdź. Zawsze formatuj kartę przed pierwszym użyciem i regularnie, aby utrzymać wydajność.

Co zrobić, jeśli kamera nie włącza się?

Sprawdź połączenie zasilania: upewnij się, że adapter jest podłączony i kabel jest bezpieczny. Spróbuj naładować akumulator przez USB komputera. Jeśli nadal nie reaguje, zresetuj kamerę wkładając spinacz do otworu reset.

Jak ustawić datę i godzinę?

W menu ustawień wybierz 'Data/godzina' i dostosuj za pomocą przycisków. Znacznik czasu jest osadzony w pliku wideo.

Jak przenieść filmy na komputer?

Wyjmij kartę MicroSD i włóż ją do czytnika kart lub podłącz kamerę do komputera przez kabel USB (tryb pamięci masowej). Skopiuj pliki z folderu DCIM.

Czy MR250 obsługuje nagrywanie pętlowe?

Tak, nagrywanie pętlowe jest domyślnie włączone. Gdy karta jest pełna, starsze pliki są nadpisywane. Chronione pliki (blokady zdarzeń) nigdy nie są nadpisywane.

INSTRUKCJA OBSŁUGI MR250 Navitel

Dziękujemy za zakup produktu firmy NAVITEL®.

NAVITEL MR250 DVR to wielofunkcyjny rejestrator o wysokiej rozdzielczości. Wszystkie funkcje i cechy urządzenia opisane są w poniższej instrukcji obsługi. Prosimy o zapoznanie się z nią i zachowanie jej na przyszłość.

Układ urządzenia

1. Głośnik
2. Kamera przednia
3. Klamry mocujące 9. Menu
4. Mikrofon 10. Dół
5. Slot microSD 11. OK
6. Port tylnej kamery 12. Góra
7. Port mini-USB 13. Włącznik
8. Reset

Opis przycisków

Przycisk Funkcja
OK	W trybie nagrywania, naciśnij aby rozpocząć nagrywanie. Naciśnij ponownie by zatrzymać.W trybie robienia zdjęć naciśnij, aby zrobić zdjęcie.W trybie odtwarzania naciśnij, aby wybrać plik lub zatrzymać/wznowić ve. Wciśnij na 3 sekundy, by przełączyć się między plikami z przedniej/tylnej kamery.In the menu, press to select a menu item.
Menu	Naciśnij, by uzyskać dostęp do ustawień trybu. Naciśnij ponownie by uzyskać dostęp do menu ustawień.Naciśnij i przytrzymaj 3 sekundy by przełącać się między trybami nagrywania, robienia zdjęć i odtwarzania.Naciśnij by opuścić wybrane menu.W trybie nagrywania naciśnij, aby zablokować plik (zablokowany plik niemoże zostać u sunięty lub nadpisany).
Włącznik	Naciśnij i przytrzymaj 3 sekundy, aby włączyć/wyłączyć urządzenie.Naciśnijna 1 sekundę, aby włączyć/wyłączyćekran.
Góra/Dół	Będąc w menu, naciśnij aby podświetlić następny/poprzedni element menu lub plik.W trybie nagrywania naciśnij Dół, aby włączyć/wyłączyć mikrofon.W trybie nagrywania naciśnij Góra, aby pokazać/ukryćekran z widokiem z kamery cofania.
Reset Jeśli urządzenie nie reaguje, naciśnij, aby je zrestartować.

Uwaga: Wbudowana bateria przeznaczona jest tylko do nagrania niepożądanego zdarzenia w trybie parkingowym i wyłącza- nia urządzenia w prawidłowy sposób po wyłączeniu zasilania. Aby zapewnić pełną funkcjonalność urządzenia w każdym trybie, wymagane jest stałe podłączenie zasilania.

NAVITEL s.r.o. niniejszym oświadcza, że urządzenie NAVITEL MR250 jest zgodne z Europejską dyrektywą EMC 2014/30/EU.

Pełny tekst Deklaracji Zgodności jest dostępny pod następującym adresem internetowym:

www.navitel.cz/pl/declaration_of_conformity/mr250

NAVITEL

Specyfikacja

Procesor MSTAR MSC8328
Wyświetlacz 5" IPS
Format nagrywania MOV
Rozdzielczość wideo	1080 FHD 1920x1080P/30 fps
Format zdjęć JPG
Rozdzielczość zdjęć 2048x1536
Pamięć Karta microSD
Pojemność karty microSD 64	GB maks.
USB mini-USB 2.0

Zasilanie DC 5 V 1.5 A
Częstotliwość 50 Hz/60 Hz
Bateria	300 mAh 3.7 V Akumulator
Natężenie prądu 700 mA
Mikrofon/głośnik Obsługiwany
Tylna kamera Obsługiwany
Języki menu	angielski, chiński tradycyjny, chiński uproszczony, czeski, francuski, hiszpański, japoński, koreanski, niemiecki, polski, rosyjski, rumuński, słowacki, ukraiński, węgierski, włoski

Uwaga: Specyfikacja może ulec zmianie ze względu na aktualizacje.

Funkcje urządzenia

Formatuj kartę SD Formatowanie karty microSD w wideorejestratorze jest niezbędne dla prawidłowego działania urządzenia. Aby sformatować kartę z poziomu menu, wybierz opcję Formatuj kartę SD.

Wideo Podłącz urządzenie do zewnętrznego źródła zasilania. Nagrywanie rozpocznie się automatycznie. Naciśnij przycisk OK by zatrzymać nagrywanie. Naciśnij OK ponownie, by zacząć nagrywać kolejne wideo. Każde nagrana sekwencja zostanie zapisana automatycznie.

Zdjęcie W trybie nagrywania naciśnij i przytrzymaj 3 sekundy przycisk Menu by wejść w tryb robienia zdjęć. Naciśnij przycisk OK by zrobić zdjęcie (zostanie ono automatycznie zapisane).

Odtwarzanie W trybie nagrywania naciśnij na 1 sek. przycisk Menu, aby przejść do menu odtwarzania. Wybierz plik wykorzystując przyciski "UP" i "DOWN" i wciśnij "OK" by rozpocząć odtwarzanie. Aby przełączyć się między plikami z przedniej/tylnej kamery wciśnij OK na 3 sekundy. Litera F lub R w nazwie pliku oznacza, czy pochodzi on z przedniej (F) lub tylnej (R) kamery.

Zabezpieczanie pliku W trybie nagrywania naciśnij przycisk Menu, by zabezpieczyć aktualnie nagrywaną sekwencję. Zabez pieczone pliki nie zostaną skasowane ani nadpisane.

Menu zdjęć Naciśnij przyciski Góra/Dół by wybrać rozmiar zdjęć lub ekspozycję.

Nagrywanie dźwięku Wybierz tę opcję by włączyć bądź wyłączyć nagrywanie dźwięku.

Nagrywanie w pętli Funkcja nagrywania w pętli umożliwia zapisanie materiału wideo jako zbioru plików, ustawionych wcześniej w menu urządzenia (opcje „Czas trwania klipu”, „Nagrywanie w pętli”). Jeśli zabraknie miejsca na karcie pamięci, niezabezpieczone pliki zostaną zastąpione w kolejności, w jakiej zostały utworzone.

NAVITEL

G-sensor Jeśli ta funkcja zostanie włączona, a stojący samochód zostanie przez coś uderzony, urządzenie włączy się i zacznie automatycznie nagrywać. Oczywiście urządzenie musi mieć zapewnione stałe źródło zasilania

(np. powerbank).

Tryb parkingowy Gdy urządzenie jest wyłączone, a zostaną wykryte drgania, urządzenie włączy się i zacznie nagrywać. Plik automatycznie zostanie zabezpieczony przed skasowaniem. Jeśli nic nie będzie się działało, to po minucie urządzenie wyłączy się.

Obraz cofania Kiedy zostanie włączony i prawidłowo podłączony bieg wsteczny, na ekranie urządzenia pojawi się obraz z tylnej kamery i tym samym kamera zakończy nagrywanie z z kamery przedniej i zacznie nagrywać obraz z kamery tylnej.

Stamp Ta funkcja pozwala włączyć lub wyłączyć oznaczenie nagrywanej sekwencji aktualną datą bądź logo urządzenia.

Wygaszacz ekranu Opcja pozwala na automatyczne wyłączanie samego ekranu, by oszczędzić baterię.

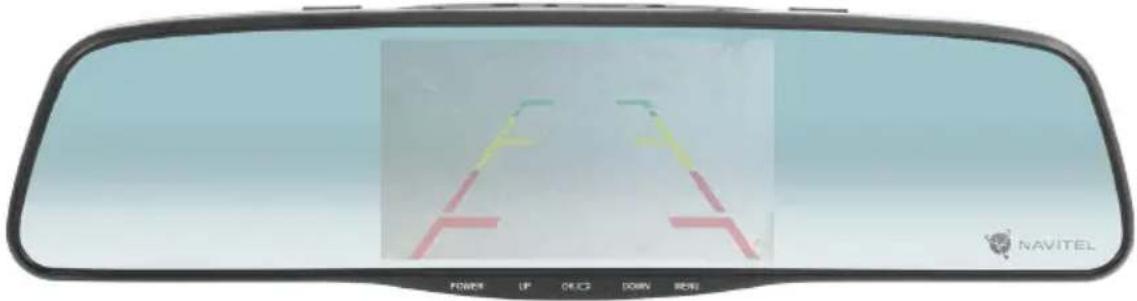

Tryb tylnej kamery Gdy napięcie na czerwonym kablu przekracza +12V, kamera tylna zaczyna działać w trybie cofania.

Wideorejestrator wyświetla wówczas jedynie widok z tylnej kamery z nałożonymi pomocnicze linie parkowania.

Uwaga: zalecenia w kwestii podłączenia kabla znajdziesz w dziale "Tylna kamera" w tej instrukcji.

Instalacja i uruchomienie

Instalacja urządzenia

1. Włóż do urządzenia kartę microSD. Użyj karty w standardzie Class10 lub wyższym, o pojemności od 8 do 64 GB.

• Aby uniknąć awarii urządzenia i/lub karty SD, nie wkładaj i nie usuwaj karty SD podczas pracy urządzenia.

• Przed użyciem karty microSD sformatuj ją wewnątrz urządzenia, aby uniknąć błędu danych. W Menu głównym przejdź do opcji Formatuj kartę SD i wybierz Tak.

• Zainstaluj urządzenie na fabrycznym lusterkum za pomocą obejm z gumowym mocowaniem.

• Włącz ładowarkę samochodową do gniazda zapalniczki. Podłącz ładowarkę do urządzenia poprzez port mini-USB.
• Ustaw odpowiednio obiektyw kamery.

Uruchomienie

1. Włącz zasilanie, sprawdź, czy urządzenie jest poprawnie zainstalowane.
2. Jeśli urządzenie zostało poprawnie zainstalowane, gdy silnik zostanie włączony, urządzenie zacznie automatycznie nagrywać.
3. Kiedy zostanie włączony i prawidłowo podłączony bieg wsteczny, na ekranie urządzenia pojawi się obraz z tylnej kamery i tym samym kamera zakończy nagrywanie z z kamery przedniej i zacznie nagrywać obraz z kamery tylnej.

Ważne!

1. Używaj tylko oryginalnej ładowarki. Użycie innego typu ładowarki może narazic baterię na uszkodzenie.
2. Nie narażaj urządzenia na wilgoć lub wysoką temperaturę.
3. Dbaj o czystość obiektywu kamery.
4. Nie rozbieraj urządzenia i nie próbuj naprawiać go samodzielnie.
5. Postępuj zgodnie z obowiązującymi w danym rejonie/kraju przepisami. Urządzenie nie może być wykorzystywane wbrew obowiązującemu prawu.
6. Dopuszczalna temperatura otoczenia w trybie pracy urządzenia: od 0 do +35 °C. Temperatura przechowywania: od +5 do +45 °C. Względna wilgotność: od 5% do 90% bez kondensacji (25 °C).

Tylna kamera

Za pomocą kamery cofania można uzyskać obraz o wysokiej rozdzielczości pokazujący, co dzieje się za samochodem w celu np. bezpiecznego parkowania pojazdu. Nowoczesna technologia podwójnego zapisu umożliwia nagrywanie zarówno z przodu, jak i tyłu pojazdu na wypadek nieprzewidzianych sytuacji.

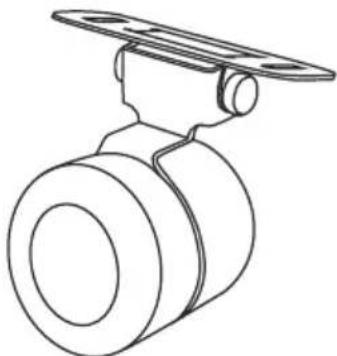

Instalacja tylnej kamery

Istnieją dwie możliwości użycia kamery cofania.

Opcja 1. Montaż dla uzyskania widoku z tyłu samochodu. Zainstaluj kamerę na tylnej szybie przy użyciu naklejki, umieść przewód w podsufitce, a następnie podłącz go do portu kamery cofania.

Opcja 2. Połączenie DVR i tylnej kamery dla uzyskania widoku z tyłu podczas parkowania. Zainstaluj kamerę na tylnej szybie samochodu lub na zewnątrz, nad ramką tablicy rejestracyjnej. W tym przypadku wymagane jest użycie zasilania +12 V. Umożliwi to urządzeniu na automatyczne przełączanie obrazu z przodu na tylną kamerę w trybie parkowania.

Uwaga: Zaleca się, aby instalacja kamery i podłączenie zasilania +12 V zostało wykonane przez wykwalifikowany personel, który dysponuje niezbędnymi umiejętności. Przeprowadzenie kabla może wymagać specjalnych narzędzi. Upewnij się, wykonanie tych czynności będzie bezpieczne.
