Toote tüüp	Auto esikaamera
Bränd	Navitel
Mudel	MR250
Mõõtmed (L x K x S)	6.4 x 5.2 x 3.8 cm
Kaal	u. 60 g
Toiteallikas	12-24 V DC sigaretisüütaja adapteri kaudu
Aku	Sisseehitatud laetav Li-Ion aku (200 mAh)
Salvestuse eraldusvõime	Full HD 1920x1080p @ 30 kaadrit sekundis
Objektiivi nurk	170° laanurk
Pildisensor	CMOS 2 MP
Öine nägemine	6 infrapuna-LED-i vähese valguse salvestamiseks
G-andur	Sisseehitatud 3-teljeline gravitatsiooniandur sündmuste tuvastamiseks
Ahelsalvestus	Jah, reguleeritava klippide pikkusega (1/3/5 min)
Salvestusruum	MicroSD kaart kuni 32 GB (Class 10 või kõrgem)
Ekraan	2.0-tolline TFT värviline LCD
Ühenduvus	Mini USB 2.0, AV väljund
Kinnitus	Imiknaps ja kleebispadi on kaasas
Põhifunktsioonid	Video salvestus, foto jäädvustamine, sündmuste lukustus, parkimisrežiim (valikulise juhtmekomplektiga)
Hooldus	Puhasta objektiivi mikrokiusalapidiga; vorminda microSD kaart igakuuliselt
Ohutus	Ära kasuta sõidu ajal; kinnita turvaliselt, et mitte takistada vaatevälja
Varuosad ja remonditavus	Varuosade saamiseks võta ühendust Navitel toega; seade ei ole kasutaja poolt hooldatav
Üldine teave	Keele tugi: EN, CS, DE, ET, HU, LT, LV, PL, RO, RU, SK, UK

Korduma kippuvad küsimused - MR250 Navitel

Kuidas paigaldada Navitel MR250 auto esikaamera minu autosse?

Puhasta tuuleklaasi ala, kinnita imiknaps või kleebispadi, ühenda toitekaabel 12V adapteriga, paigalda kaabel mööda katteäärist ja reguleeri kaamera nurk, et jäädvustada teed.

Millist mälukaarti toetab MR250?

Toetab MicroSD kaarte kuni 32 GB, Class 10 või kõrgemat sujuva salvestuse jaoks.

Kuidas lubada parkimisrežiim?

Parkimisrežiim nõuab valikulist juhtmekomplekti. Ühenda komplekt püsiva toitega. Kaamera lülitub automaatselt parkimisrežiimi, kui süüde on välja lülitatud, ja salvestab G-anduri käivitatud sündmusi.

Kuidas töötab G-andur ja kuidas saan tundlikkust reguleerida?

Sisseehitatud G-andur tuvastab äkilise põrke või liikumise. Käivitamisel lukustatakse praegune klipp ja kaitstakse kustutamise eest. Tundlikkust saab reguleerida seadetes (madal, keskmine, kõrge).

Kas ma saan kaamerat kasutada laadimise ajal?

Jah, kaamera töötab ja salvestab, kui see on toiteadapteriga ühendatud. Sisseehitatud aku toimib ainult varuna lühikeste toitekatkestuste ajal.

Kuidas vormindada mälukaart?

Mine kaamera seadete menüüsse, vali 'Vorminda' ja kinnita. Vorminda kaart alati enne esimest kasutamist ja regulaarselt, et säilitada jõudlust.

Mida teha, kui kaamera ei lülitu sisse?

Kontrolli toiteühendust: veendu, et adapter on ühendatud ja kaabel on kindlalt paigal. Proovi akut laadida arvuti USB kaudu. Kui ikka ei reageeri, lähtesta kaamera, sisestades kirjaklambri lähtestusavasse.

Kuidas määrata kuupäeva ja kellaaega?

Seadete menüüs vali 'Kuupäev/Kellaaeg' ja reguleeri nuppude abil. Ajatempel on manustatud videofaili.

Kuidas videoid arvutisse üle kanda?

Eemalda MicroSD kaart ja sisesta see kaardilugejasse või ühenda kaamera arvutiga USB-kaabli abil (massmälu režiim). Kopeeri failid DCIM kaustast.

Kas MR250 toetab ahelsalvestust?

Jah, ahelsalvestus on vaikimisi sisse lülitatud. Kui kaart saab täis, kirjutatakse vanemad failid üle. Kaitstud failid (sündmuste lukud) ei kirjutata kunagi üle.

KASUTUSJUHEND MR250 Navitel

NAVITEL MR250 on multifunktionsaalne peeneralduslik DVR, millel on mitmeid funktsioone ja omadusi, mida on kirjeldatud käesolevas kasutusjuhendis. Palun lugege juhend enne seadme kasutamist hoolikalt läbi ning hoidke see alles.

Seadme skeem

1. Kõlar

2. Lähtestamine

3. Klambrid 8. Kaamera

4. Mikrofon 9. Menüü

5. microSD ava 10. Alla

6. Tagumise 11. OK

kaamera port 12. Üles

1. Mini-USB port 13. Toide

NAVITEL

Nupud

Nupp	Funktsioonid
OK	Video salvestamise režiimis vajutage, et alustada salvestamist; vajutage uuesti, et peatada.Pildistamise režiimis vajutage pildistamiseks.Taasesitamise režiimis vajutage, et valida fail või video pausile panna/ taaskäivitada. Hoidke näppu 3 sekundit peal, et vahetada esi- ja tagakaamera faile.Menüüs vajutage, et valida menüüosa.
Menüü	Vajutage seadistuste menüüsse sisenemiseks. Vajutage uuesti, et siseneda konfiguratsioonimenüüsse.Vajutage ja hoidke 3 sekundit, et liikuda video salvestamise, pildistamise ja taasesitamise režiimide vahel.Vajutage, et väljuda valitud menüüst.Video salvestamise režiimis vajutage faili lukustamiseks (kaitstud faili ei ole võimalik kustutada või üle kirjutada).
Toide	Seadme sisse / välja lülitamiseks vajutage ja hoidke all 3 sekundit.Ekraani sisse / välja lülitamiseks vajutage korraks.
Üles/Alla	Vajutage menüül, et valida järgmine/eelmine menüüvalik või fail.Video salvestamise režiimis vajutage mikrofoni sisse / välja lülitamiseks „Alla“. Video salvestamise režiimis vajutage „Üles“, et tagumise kaamera vaatega ekraani kuvada/ peita.
Lähtestamine kui seade ei reageeri, vajutage lähtestamiseks seda nuppu.

Märkus: Integreeritud aku on mõeldud vaid parkimisrežiimil toimunud avariijuhtumite salvestamiseks ja seadme korrapäraseks väljalülitamiseks toite väljalülitamise korral. Seadme täisväärtuslikuks tööks on vajalik katkematu ühendus toiteallikaga.

NAVITEL s.r.o. teatab, et NAVITEL MR250 on kooskõlas direktiiviga EMC 2014/30/EU. Vastavusdeklaratsiooni täistekst on kättesaadav järgmisel Interneti-aadressil: www.navitel.cz/ee/declaration_of_conformity/mr250

Spetsifikatsioonid

Protsessor MSTAR MSC8328
Ekraan 5" IPS
Salvestusformaat MOV
Video resolutsioon	1080 FHD 1920x1080P/30 fps
Pildiformaat JPG
Pildi resolutsioon 2048x	536
Salvestamine microSD card
microSD kaardi maht 64 GB max
USB mini-USB 2.0

Toide DC 5 V 1.5 A
Sagedus 50 Hz/60 Hz
Aku	300 mAh 3.7Vtaaslaetav aku
Töövool 700 mA
Mikrofon/kõlar toetatud
Tagumine kaamera toetatud
Keel	Hiina lihtsustatud, hiina traditsiooniline, tšehhi, inglise, prantsuse, saksa, ungari, itaalia, jaapani, korea, poola, rumeenia, vene, slovaki, hispaania, ukraina

Märkus: seoses uuendustega võivad spetsifikatsioonid muutuda.

Seadme funktsioonid

SD-kaardi

vormindamine

MicroSD-kaardi vormindamine DVR-iga on vajalik selleks, et seade korralikult toimiks. Vormindage microSD-kaart enne microSD-kaardi või andmevea kasutamist. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.

Video Ühendage seade välise toiteallikaga, misjärel seade alustab automaatset salvestamist. Salvestamise peatamiseks vajutage OK nuppu. Uue video salvestamiseks vajutage OK. Iga video salvestatakse au tomaatselt.

Foto Video salvestamise režiimis vajutage ja hoidke all 3 sekundit pildistamise režiimi käivitamiseks „Menu“ nuppu, foto tegemiseks vajutage OK nuppu (foto salvestatakse automaatselt).

Taasesitamine Taasesitusrežiimi sisenemiseks vajutage pildirežiimil "Menüü" nuppu ja hoidke näppu 3 sekundit peal. Valige fail "Üles" ja "Alla" nuppude abil, selle esitamiseks/peatamiseks vajutage "OK". Võimalik vahetada esi- ja tagakaamera faile, hoides näppu 3 sekundit OK nupu peal. Faili nimes olev täht tähistab kaamerat: F - esikaamera, R - tagakaamera.

Faili lukustamine Video salvestamise režiimis vajutage käimasoleva salvestuse kaitsmiseks „Menu“. Ekraani alumisse serva ilmub võtmesümbol. Kaitstud faile ei ole võimalik kustutada või üle kirjutada.

Salvestamise menüü Vajutage Up/Down nuppe, et valida piltide suurus ja säritus.

Heli salvestamine Valige see võimalus video salvestamiseks heliga või ilma helita.

Loop-salvestamine See funktsioon võimaldab teil salvestada video failide kogumina, mis on määratud kestuse menüüs (duration menu). Kui mälukaart on täis, kirjutatakse köik kaitsmata failid üle nende salvestamise järjestuses.

G-andur Kui see funktsioon on sisse lülitatud hetkel, kui söiduk milleltki löögi saab, lukustab DVR automaatselt käimasoleva video.

NAVITEL

NAVITEL MR250

Parkimismonitor Kui väljalülitatud seade tuvastab vibratsiooni, lülitub see automaatselt sisse ja alustab salvestamist. Fail on kaitstud (lukus). Kui enam kui minuti jooksul midagi ei juhtu, lülitub seade välja.

Kujutise Kui tagurpidikäik on sees, kuvatakse tagumise kaamera vaade, samal ajal peatub esimesest kaamerast ümberlülitamine salvestamine ja algab tagumisest kaamerast salvestamine kaamera pilti.

Tempel (Stamp) See funktsioon lisab salvestisele ajatempli või seadme logo. Templi tüübi valimiseks või funktsiooni väljalülitamiseks vajutage OK.

Ekraanisäästja Seade on võimeline ekraani automaatselt välja lülitama, et vähendada energiatarbimist; ajaintervalli on võimalik seadistada ekraanisäästja (Screen Saver) menüüst.

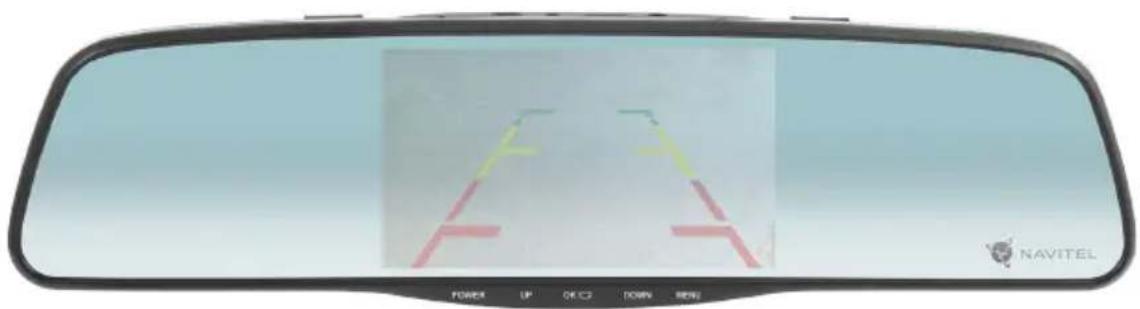

Tagumine kaamera Tagumine kaamera režiim aktiveerub, kui punane juhe saab +12V. DVR kuvab ainult kaamera tagavaadet ja parkimisjooni.

Märkus: soovitusi antud juhtme ühendamiseks leiate kasutusjuhendi Tagumine kaamera lehel.

DVRi paigaldamine ja käivitamine

DVRi paigaldamine

1. Asetage SD-kaart DVRi. Kasutage kiiret microSD-kaarti (klass 10 või kõrgem); maht peaks jääma vahemikku 8-64 GB.

• DVR-i ja / või SD-kaardi talitlushäirete vältimiseks ärge paigaldage ja eemaldage SD-kaarti DVR-operatsiooni ajal.

• Tähelepanu! Enne microSD-kaardi kasutamist vormindage see DVR-seadmel, et vältida andmete vigu. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.

• Paigaldage DVR klambrite abil oma auto peegli külge. Kahjustuste vältimiseks ärge kasutage liigset jõudu.

• Ühendage autolaadija sigaretisüütajasse. Ühendage mini-USB liides autolaadijaga, kasutades selleks laadija pikendusjuhet.
• Kohendage kaamera asendit.

Alustamine

1. Lülitage seade sisse, kontrollige, kas seade on korralikult paigaldatud.
2. Kui seade on korralikult paigaldatud, käivitub seade üheaegselt mootori käivitamisega ning hakkab automaatselt salvestama.
3. Kui tagurpidikäik on sees, kuvatakse tagumise kaamera vaade, samal ajal peatub esimesest kaamerast salvestamine ja algab tagumisest kaamerast salvestamine.

Ettevaatusabinõud

1. Kasutage ainult laadija originaaladapterit. Muu adapteri kasutamine võib mõjutada seadme akut negatiivselt.
2. Ärge kasutage seadet niiskes või kuumas keskkonnas.
3. Hoidke lääts puhtana.
4. Ärge võtke seadet ise lahti või parandage seda ise.
5. Järgige seadme kasutamise osas kehtivaid oma riigi seaduseid ja eeskirju. Seadme kasutamine ebaseaduslikel eesmärkidel on keelatud.
6. Töörežiimil lubatud ümbritseva öhukeskkonna temperatuur: 0...+35 °C. Hoiustamistemperatuur: +5...+45 °C. Suhteline öhuniiskus: 5–90% ilma kondensatsioonita (25 °C).

Tagumine kaamera

Tagumise kaamera abil on võimalik saada peeneralduslik vaade auto taha, et tagada turvaline parkimine või salvestada toimuvat sõitmise ajal. Kaasaegne topeltsalvestuse tehnoloogia võimaldab salvestada nii auto eest kui tagant juhuks, kui toimub mõni ettenägematu sündmus.

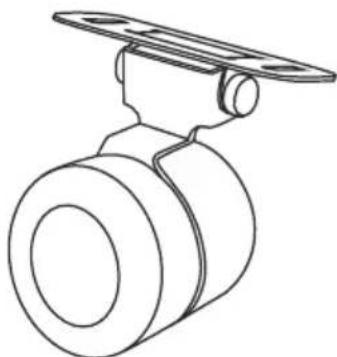

Tagumise kaamera paigaldamine

Tagumise kaamera kasutamiseks on kaks võimalust.

Valik 1. DVR-kaamera, millega saab vaate auto taha. Paigaldage kaamera kleebise abil tagumise akna külge, tömmake kaabel läbi salongi, ühendage kaabel tagumise kaamera porti.

Valik 2. DVR-kaamera ja tagumise kaamera kombinatsioon, et saada parkimisel vaade auto taha. Paigaldage kaamera auto sisse tagumise akna külge või välja numbrimärgi raami külge. Sellisel juhul on tagurpidi söites vaja rakendada +12V. See võimaldab parkimisel seadmel automaatselt vaate esikaamerast tagumisele kaamerale ümber lülitada.

Märkus: On väga soovitatav, et kaamera paigaldab ja +12 V ühendab vastavate oskustega kvalifitseeritud spetsialist. Kaabli vedamiseks vöib olla vaja spetsiaalseid tööriistu vöi paigaldisi. Oluline on tagada, et tööd oleksid tehtud turvaliselt.
