Тип продукта	Автомобильный видеорегистратор
Бренд	Navitel
Модель	MR250
Размеры (Ш x В x Г)	6.4 x 5.2 x 3.8 см
Вес	прибл. 60 г
Питание	12-24 В постоянного тока через адаптер прикуривателя
Аккумулятор	Встроенный перезаряжаемый литий-ионный аккумулятор (200 мАч)
Разрешение записи	Full HD 1920x1080p при 30 кадрах/с
Угол обзора объектива	170° широкий угол
Датчик изображения	CMOS 2 Мп
Ночное видение	6 инфракрасных светодиодов для записи при слабом освещении
G-сенсор	Встроенный 3-осевой датчик ускорения для обнаружения событий
Циклическая запись	Да, с настраиваемой длиной фрагмента (1/3/5 мин)
Хранение	Карта MicroSD до 32 ГБ (класс 10 или выше)
Дисплей	2,0-дюймовый цветной TFT ЖК-дисплей
Подключение	Mini USB 2.0, AV-выход
Крепление	В комплекте присоска и клейкая площадка
Основные функции	Запись видео, фотосъемка, блокировка событий, мониторинг парковки (с дополнительным комплектом проводного подключения)
Обслуживание	Протирайте объектив микрофиброй; форматируйте карту microSD ежемесячно
Безопасность	Не используйте во время вождения; надежно крепите, чтобы не мешать обзору
Запчасти и ремонтопригодность	Обращайтесь в службу поддержки Navitel за запчастями; устройство не предназначено для самостоятельного ремонта
Общая информация	Поддержка языков: EN, CS, DE, ET, HU, LT, LV, PL, RO, RU, SK, UK

Часто задаваемые вопросы - MR250 Navitel

Как установить видеорегистратор Navitel MR250 в автомобиль?

Очистите область лобового стекла, установите присоску или клейкую площадку, подключите кабель питания к адаптеру 12 В, проложите кабель вдоль обивки потолка и отрегулируйте угол камеры для захвата дороги.

Какой тип карты памяти поддерживает MR250?

Он поддерживает карты MicroSD до 32 ГБ, класс 10 или выше для плавной записи.

Как включить режим парковки?

Режим парковки требует дополнительного комплекта проводного подключения. Подключите комплект к постоянному питанию. Камера автоматически перейдет в режим парковки, когда зажигание выключено, и будет записывать события, вызванные G-сенсором.

Как работает G-сенсор и как настроить чувствительность?

Встроенный G-сенсор обнаруживает внезапное воздействие или движение. При срабатывании текущий фрагмент блокируется и защищается от удаления. Чувствительность можно настроить в настройках (низкая, средняя, высокая).

Можно ли использовать камеру во время зарядки?

Да, камера работает и записывает при подключении к адаптеру питания. Встроенный аккумулятор служит только резервным источником при кратковременных перебоях питания.

Как отформатировать карту памяти?

Перейдите в меню настроек камеры, выберите 'Форматировать' и подтвердите. Всегда форматируйте карту перед первым использованием и регулярно для поддержания производительности.

Что делать, если камера не включается?

Проверьте подключение питания: убедитесь, что адаптер подключен и кабель надежно закреплен. Попробуйте зарядить аккумулятор через USB компьютера. Если по-прежнему не реагирует, сбросьте камеру, вставив скрепку в отверстие сброса.

Как установить дату и время?

В меню настроек выберите 'Дата/Время' и отрегулируйте с помощью кнопок. Временная метка встраивается в видеофайл.

Как перенести видео на компьютер?

Извлеките карту MicroSD и вставьте ее в кардридер или подключите камеру к компьютеру через USB-кабель (режим массового хранения). Скопируйте файлы из папки DCIM.

Поддерживает ли MR250 циклическую запись?

Да, циклическая запись включена по умолчанию. Когда карта заполняется, старые файлы перезаписываются. Защищенные файлы (блокировки событий) никогда не перезаписываются.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MR250 Navitel

Уважаемый покупатель!

Благодарим Вас за приобретение продукта компании NAVITEL®.

NAVITEL MR250 — многофункциональный видеорегистратор с высоким качеством видео- и фотосъемки, а также множеством дополнительных функций, описанных в данном Руководстве пользователя. Внимательно прочитайте руководство и сохраните его для будущего использования.

Внешний вид устройства

1. Динамик 7. Сброс
2. Зажимы 8. Камера
   3.Микрофон 9.Меню
3. Слот microSD 10. Вниз
4. Разъем для 11. ОК
   задней камеры 12. Вверх
5. Разъем mini-USB 13. Вкл./выкл.

Кнопки

Кнопка Функции
ОК	В режиме Запись видео нажмите для начала записи; нажмите еще раз, чтобы остановить запись.В режиме Фото нажмите, чтобы сделать снимок.В режиме Воспроизведение нажмите, чтобы выбрать файл или приостановить/продолжить просмотр.Зажмите на 3 секунды, чтобы переключаться между выбором файлов с фронтальной/задней камеры.В Меню нажмите, чтобы выбрать пункт меню или файл.
Меню	Нажмите, чтобы перейти в меню настроек. Нажмите еще раз, чтобы перейти к настройкам устройства.Нажмите и удерживайте 3 секунды, чтобы переключаться между режимами работы устройства Запись видео, Фото и Воспроизведение.Нажмите, чтобы выйти из любого выбранного меню.В режиме Запись видео нажмите коротко Меню, чтобы заблокировать текущий файл (защищенный файл не может быть удален или перезаписан).
Вкл./выкл.	Нажмите и удерживайте 3 секунды для включения/выключения устройства.При работе устройства короткое нажатие включает/выключает экран.
Вверх/Вниз	В режиме Меню нажмите, чтобы выбрать предыдущий/следующий пункт меню или файл.В режиме Запись видео нажмите Вниз, чтобы выключить/включить микрофон.В режиме Запись видео нажмите Вверх, чтобы скрыть/показать экран с изображением с задней камеры.
Сброс Если	устройство не отвечает, нажмите для сброса.

Примечание: Встроенный аккумулятор предназначен только для записи аварийного события в режиме парковки и корректного выключения устройства при отключении питания. Для полноценной работы устройства в любом из режимов требуется постоянное подключение питания.

NAVITEL

Технические характеристики

Процессор MSTAR MSC8328
Дисплей 5" IPS
Формат видео MOV
Разрешение видео	1080 FHD 1920x1080P/30 fps
Формат фото JPG
Разрешение фото 2048x1536
Внешняя память microSD карта
Объем microSD карты макс. 64 ГБ
USB mini-USB 2.0

Примечание: характеристики могут измениться в результате обновлений.

Питание DC 5 В 1.5 А
Частота 50 Гц/60 Гц
Аккумулятор	300 мАч 3.7 Вперезаряжаемый
Рабочий ток 700 мА
Микрофон/динамик поддерживается
Задняя камера поддерживается
Язык	английский, венгерский,испанский, итальянский,китайский традиционный,китайский упрощенный,корейский, немецкий,польский, румынский,русский, словацкий,украинский, французский,чешский, японский

Функции устройства

Форматирование карты памяти Форматирование карты памяти в видеорегистраторе строго необходимо для корректной работы устройства. Форматирование карты требуется выполнять перед началом использования карты памяти, а также при возникновении ошибок записи и чтения данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.

Видео При подключении к источнику питания устройство включится и начнет запись автоматически. Нажмите ОК, чтобы остановить запись. Нажмите ОК еще раз для записи нового видео. Каждое видео автоматически сохраняется.

Фото В режиме Записи видео нажмите и удерживайте кнопку Меню 3 секунды, чтобы попасть в режим Фото, затем нажмите ОК, чтобы сделать снимок. Он будет сохранен автоматически.

Воспроизведение В режиме Фото нажмите и удерживайте кнопку Меню 3 секунды, чтобы попасть в режим Воспроизведения. Выберите файл с помощью кнопок Вверх и Вниз, затем нажмите ОК для воспроизведения/остановки файла. Вы можете переключаться между файлами с фронтальной/задней камеры зажав на 3 секунды кнопку ОК. Буква в названии файла указывает на камеру: F - фронтальная, R - задняя.

Защита файла В режиме Записи видео нажмите Меню, чтобы защитить текущую запись. Защищенные файлы не могут быть удалены или перезаписаны.

Настройки фото Нажимайте кнопки Вверх/Вниз, чтобы выбрать размер изображений и экспозицию.

Запись аудио Записывайте видео со звуком или без.

NAVITEL

Циклическая запись

Эта функция позволяет сохранять видеозапись отдельными фрагментами, длительность которых можно настроить в Меню. Если на карте закончится место, незаблокированные файлы будут перезаписаны в том порядке, в котором они были созданы.

Датчик удара В случае столкновения, устройство автоматически защитит текущую запись.

Режим парковки Если, находясь в дежурном состоянии, устройство зафиксирует вибрацию, оно автоматически начнет запись. Если в течение минуты вибрация не повторится, устройство перейдет в дежурный режим.

Штамп Данная функция добавляет к видеозаписи дату и/или логотип устройства. Нажмите ОК для выбора штампа или отключения функции.

Режим При подаче на красный провод напряжения +12 вольт включается режим парковочной камеры. задней камеры На дисплей видеорегистратора выводится изображение только с задней камеры, на которое накладываются парковочные линии.

Примечание: рекомендации по подключению данного провода приведены на странице "Задняя камера".

Установка регистратора и начало работы

Установка устройства

1. Вставьте microSD-карту в соответствующий слот видеорегистратора. Используйте высокоскоростную (Class10 и выше) карту емкостью 8-64 ГБ.

• Во избежание повреждения устройства и/или карты памяти, не вставляйте и не извлекайте её во время работы устройства.

• До начала записи требуется обязательно отформатировать карту памяти в видеорегистраторе. Это необходимо, чтобы избежать ошибок чтения и записи данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.

• Закрепите устройство на зеркале вашей машины с помощью зажимов. Не используйте излишнюю силу, чтобы избежать каких-либо повреждений.

• Подключите 3У к гнезду прикуривателя. Подключите 3У к устройству через разъем mini-USB.
• Отрегулируйте позицию камеры.

Запуск устройства

1. Включите питание; проверьте, чтобы устройство было установлено правильно.
2. Если устройство установлено правильно, при запуске двигателя устройство включится и начнет запись автоматически.
3. Во время движения назад при корректном соединении автоматически включится изображение с задней камеры с одновременной записью.

Меры предосторожности

1. Используйте только оригинальный адаптер 3У. Использование другого адаптера может негативно повлиять на аккумулятор устройства.
2. Следите за чистотой объектива.
3. Не разбирайте устройство и не производите его ремонт самостоятельно.
4. Строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.
5. Допустимая температура внешней среды в режиме эксплуатации: от 0 до +35 °C. Температура хранения: от +5 до +45 °C. Относительная влажность: от 5% до 90% без конденсата (25 °C).

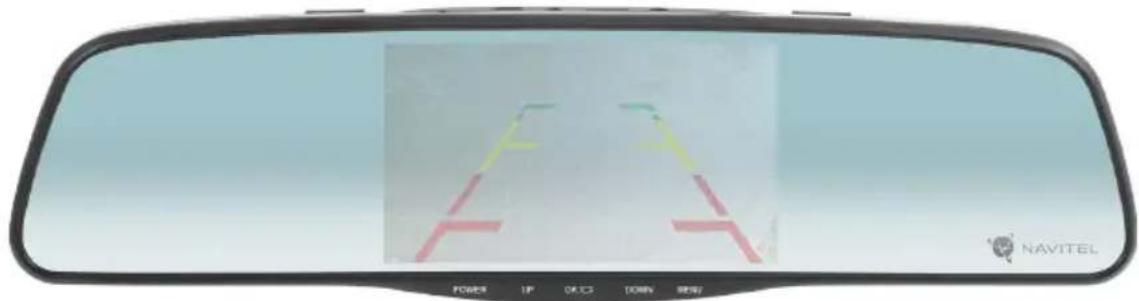

Задняя камера

С помощью задней камеры вы можете получить изображение высокого разрешения позади вашего автомобиля для безопасной парковки или записи во время движения. Современная технология двойной записи позволяет сохранять изображение как впереди, так и позади автомобиля для регистрации любой непредвиденной ситуации.

Доступны два варианта использования камеры заднего вида.

Вариант 1. Камера видеорегистратора для обзора позади автомобиля. Установите камеру на заднем стекле с помощью стикера, проложите провод по салону, подключите провод в разъем камеры заднего вида.

Вариант 2. Камера видеорегистратора и заднего вида при парковке. Установите камеру на заднем стекле внутри автомобиля, либо снаружи на рамке номерного знака. В этом случае требуется подать напряжение +12 В при включении заднего хода. Это позволит устройству автоматически переключить изображение с фронтальной на заднюю камеру в режиме парковки.

Примечание: Настоятельно рекомендуется работы по установке камеры и подключению напряжения +12 В проводить квалицированным персоналом, имеющим необходимые навыки. Для прокладки кабеля могут потребоваться специальные инструменты или приспособления. Убедитесь в безопасности этих работ.

Тип устройства: Видеорегистратор.

Модель товара: NAVITEL MR250

Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика]. Тел.: [phone].

Сделано в Китае: компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Shenzhen Roverstar Technology Co., Ltd [Шенжень Роверстар Технологжи Ко., Лтд].

Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: [phone].

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-СЗ.ЦС01.В.05264 согласно требованиям Технического регламента ТР ТС 020/2011. Выдана органом по сертификации продукции «ПРОФИСЕРТ» Общества с ограниченной ответственностью «ЦЕНТР СЕРТИФИКАЦИИ «СОБУС» сроком действия до 15.08.2020.

Дата производства: указана в серийном номере на корпусе устройства в формате MR250ГГГГММ00000.

год месяц

Правила и условия монтажа, хранения, перевозки (транспортирования), реализации и утилизации:

Устройство фиксируется на зеркале автомобиля с помощью крепления (поставляется в комплекте). Инструкция по использованию крепления приведена в руководстве пользователя.

Хранение и транспортировка устройства должны производиться в сухом помещении.

Устройство требует бережного обращения, следует избегать воздействия пыли, грязи, ударов, влаги, огня и т.п.

Реализация устройства должна производиться в соответствии с действующим законодательством РФ.

После окончания срока службы устройство подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законодательством.

Информация о мерах, которые следует принять при обнаружении неисправности оборудования:

В случае обнаружения неисправности устройства обратитесь в Сервисный центр NAVITEL®: [e-mail].

Авторизованный сервисный центр в Москве: 125190, Москва, Ленинградский проспект, д. 80, корп. 16. Полный список сервисных центров доступен на сайте www.navitel.ru.
