NÁVOD NA OBSLUHU SBS-LDM-110 STEINBERG

Používatel'ská príručka

Táto používatelšká príručka bola preložená pomocou strojového prekladu. Vyvinuli sme maximálne úsilie, aby bol preklad presný, ale upozorňujeme, že automatické preklady nie sú dokonalé a nie sú určené na to, aby nahradili ľudských prekladatelov. Oficiálna verzia používatelškej príručky je v angličtine. Akékol'vek rozdiely medzi preloženou verziou a originálnou angličtinou nie sú právne záväzné. Ak máte akékol'vek otázky týkajúce sa presnosti prekladu, pozrite si anglickú verziu, ktorá je oficiálnou referenciou.

Technické údaje

Popis parametra Hodnota parametra
Názov produktu		Laserový merač vzdialenosti
Model		SBS-LDM-110
Menovité napätie [V~]/frekvencia [Hz]		230 / 50
Krytie IP		IP54
Rozmery [šírka x híbka x výška; mm]		53 x 30 x 135
Hmotnosť [kg]		0,16
Laserová trieda		2
Maximálny výkon lasera		<1 mW
Vlnová dĺžka lasera [nm]		630-670
Typ batérie		AA 1,5 V (x2)
Bluetooth		Dosah až 10 m
Presnosť [mm]		± 1.5
Rozsah merania [m]		0.05-70
Senzor náklonu		± 65 °
Merné jednotky		Metre, palce, stopy
Teplota okolia [°C]	Prevádzka	0 - +40
	Skladovanie	-10 - +60

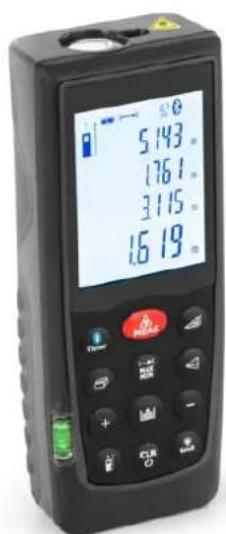

5.143 1761 3115 16.19

Tento produkt je určený na meranie vzdialenosti medzi týmto zariadením a cielovým objektom pomocou laserového lúča. Tie sa často používajú v stavebníctve, geodézii a dokonca aj polovníctve alebo golfe, kde je potrebné presné meranie vzdialenosti.

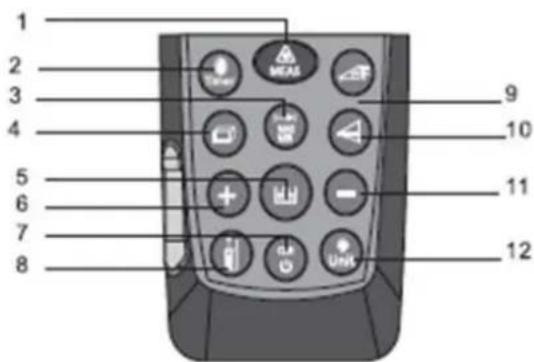

1 2 3 4 5 6 7 8 9 10 11 12

1. tlačidlo ON/MEAS
2. Tlačidlo Bluetooth/časovač
3. Tlačidlo jednoduchého/kontinuálneho merania vzdialenosti
4. Tlačidlo Oblast/Hlasitost
5. Tlačidlo úložiska
6. Tlačidlo plus (+).

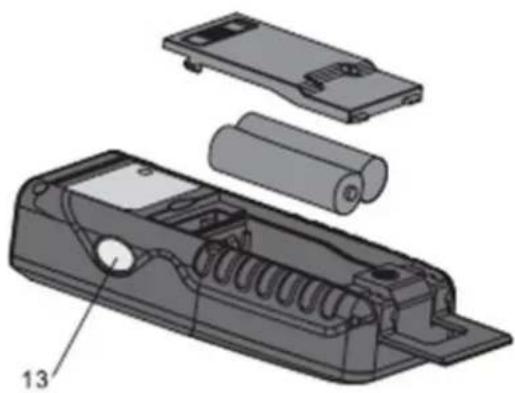

Vloženie/Výmena batérií

a) Odstráňte kryt priehradky na batérie.
b) Vložte batérie, pričom dbajte na správnu polaritu.
c) Znova zatvorte priehradku na batérie.

1	Laser aktívny
2	Referenčná úroveň (vpredu)
3	Referenčná úroveň (vzadu)
4	Referenčná úroveň (statív)
5	Referenčná úroveň (koncová časť)
6 Funkcie merania plochy / objemu					Meranie plochy
					Meranie objemu
7	Variabilné nepriame meracie funkcie			Jednoduché pytagorejské meranie
				Dvojité pytagorejské meranie
				Dvojité pytagorejské (čiastočné výškové) meranie
				Meranie sklonu
8	Funkcia vytyčovania
9	Stav batérie
10	Jedno meranie vzdialenosti
11	Kontinuálne meranie a meranie max a min
12	Upozornenie na chybu prístroja
13	Uložená história
14	Bluetooth
15	Časovač
16	Naklonit
17	Medziriadok 1
18	Medziriadok 2
19	Medziriadok 3
20	Súhrnný riadok

Obsluha a nastavenie

ZAPÍNANIE A VYPÍNANIE

	Zapína prístroj a laser.
	Dlhším stlačením tohto tlačidla prístroj vypnete
Laser sa automaticky vypne po 30 sekundách a prístroj po 3 minútach nečinnosti.

TLAČIDLO VYMAZAŤ

Posledná akcia sa zruší alebo sa vymaže zobrazenie údajov. Ak ste v režime ukladania histórie, súčasným stlačením tlačidla uloženia a vymazania sa vymažú všetky uložené údaje v pamäti.

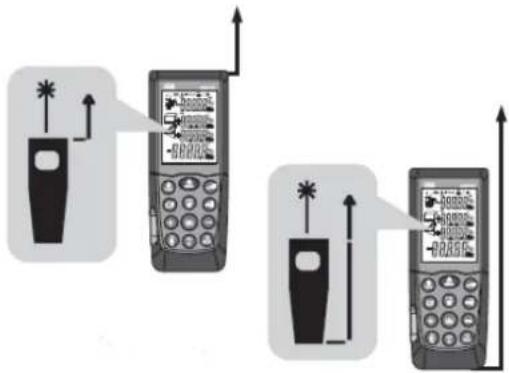

NASTAVENIE REFERENČNEJ ÚROVNE

Predvolené referenčné nastavenie je zo zadnej strany prístroja.
	Stlačením tohto tlačidla zoberiete časť z predného okraja.Pri každej zmene referenčného nastavenia zaznie špeciálne pípnutie.Po opätovnom spustení sa referencia automaticky vráti na predvolené nastavenie (zadná referencia).

POUŽÍVANIE REFERENČNÉHO STATÍVKA

Referencia musí byť vhodne nastavená, aby bolo možné vykonať správne merania so statívom. Referenciu na statíve môžete zapnúť alebo vypnúť dlhším stlačením referenčného tlačidla.

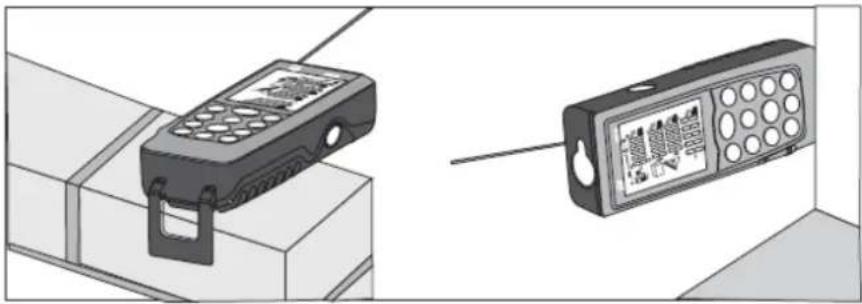

MULTIFUNKČNÝ KONCOVÝ KUS

Prístroj je možné prispôsobit' pre nasledujúce meracie situácie:

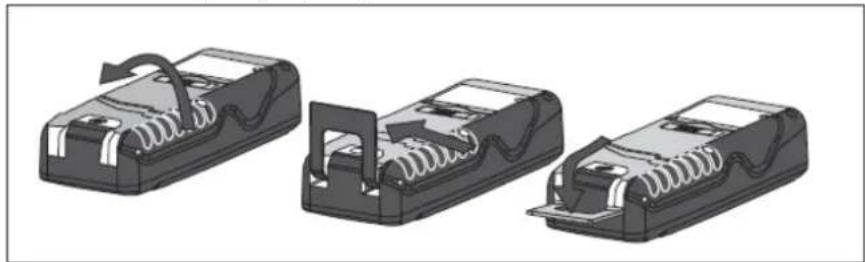

• Pri meraní od okraja vyklopte polohovaciu konzolu, kým najprv nezapadne na miesto:

- Pri meraní z rohu otvorte polohovaciu konzolu, kým nezacvakne na svojom mieste, a potom ju zatlačte zťahka doprava, aby sa úplne rozložila:

	Ak chcete zmeniť typ jednotky, kliknite na toto tlačidlo dlhšie. Je možné nastaviť nasledujúcu jednotku:
		Vzdialenost'	Oblast'	Objem
	1	0,000 m	0,000 m2	0,000 m3
	2	0,0 palca	0,000 ft2	0,000 ft3
	3	0 1/16 palca	0,000 ft2	0,000 ft3
	4	0,000 stôp	0,000 ft2	0,000 ft3
	5	0' 00" 1/16	0,000 ft2	0,000 ft3

Meranie

JEDNODUCHÉ MERANIE VZDIALENOSTI

	Stlačte a podržte toto tlačidlo, kým sa na displeji natrvalo nezobrazí ikona aktívneho lasera a nezaznie pípnutie. Každé d'alšie stlačenie tlačidla uvoľní meranie vzdialenosti. Dlhším stlačením tohto tlačidla môžete zapnúť alebo vypnúť funkciu nepretržitého lasera.
	Alebo môžete stlačením tlačidla vypnúť nepretržitú prevádzku zariadenia a lasera.Ak je laser v režime nepretržitej prevádzky, laser sa po 3 minútach automaticky vypne.

KONTINUÁLNE MERANIE (SLEDOVANIE) A MAXIMÁLNE A MINIMÁLNE MERANIE

Funkcia kontinuálneho merania (tracking) sa používa na prenos meraní, napr. zo stavebných plánov. V režime kontinuálneho merania je možné merací prístroj posunút k cieľu, čím sa nameraná hodnota aktualizuje cca. každých 0,5 sekundy v tretom riadku. Zodpovedajúce minimálne a maximálne hodnoty sa dynamicky zobrazujú v prvom a druhom riadku.

MIN

	Používatel' sa môže napríklad pohybovať od steny na požadovanú vzdialenosť, pričom aktuálnu vzdialenosť možno čítať nepretržite. Pre nepretržité meranie stláčajte toto tlačidlo, kým sa na displeji nezobrazí indikátor nepretržitého merania.
	Opätovným stlačením jedného z týchto tlačidiel funkciu zastavíte. Táto funkcia sa automaticky ukončí po 100-násobnom nepretržitom meraní.

Funkcie

PRIDANIE/ODBER

Meranie vzdialenosti
	Đalšie meranie sa pridá k predchádzajúcemu.
	Nasledujúce meranie sa odpočita od predchádzajúceho.
	Posledný krok je zrušený.
	Vráťte sa k meraniu jednej vzdialenosti.

MERANIE PLOCHY
