NÁVOD NA OBSLUHU MF 26 cc Mafell

4.11 Výmena otočných dosiek a nastavenie „nastavovacej drážkovacej frézy“ ................... 202

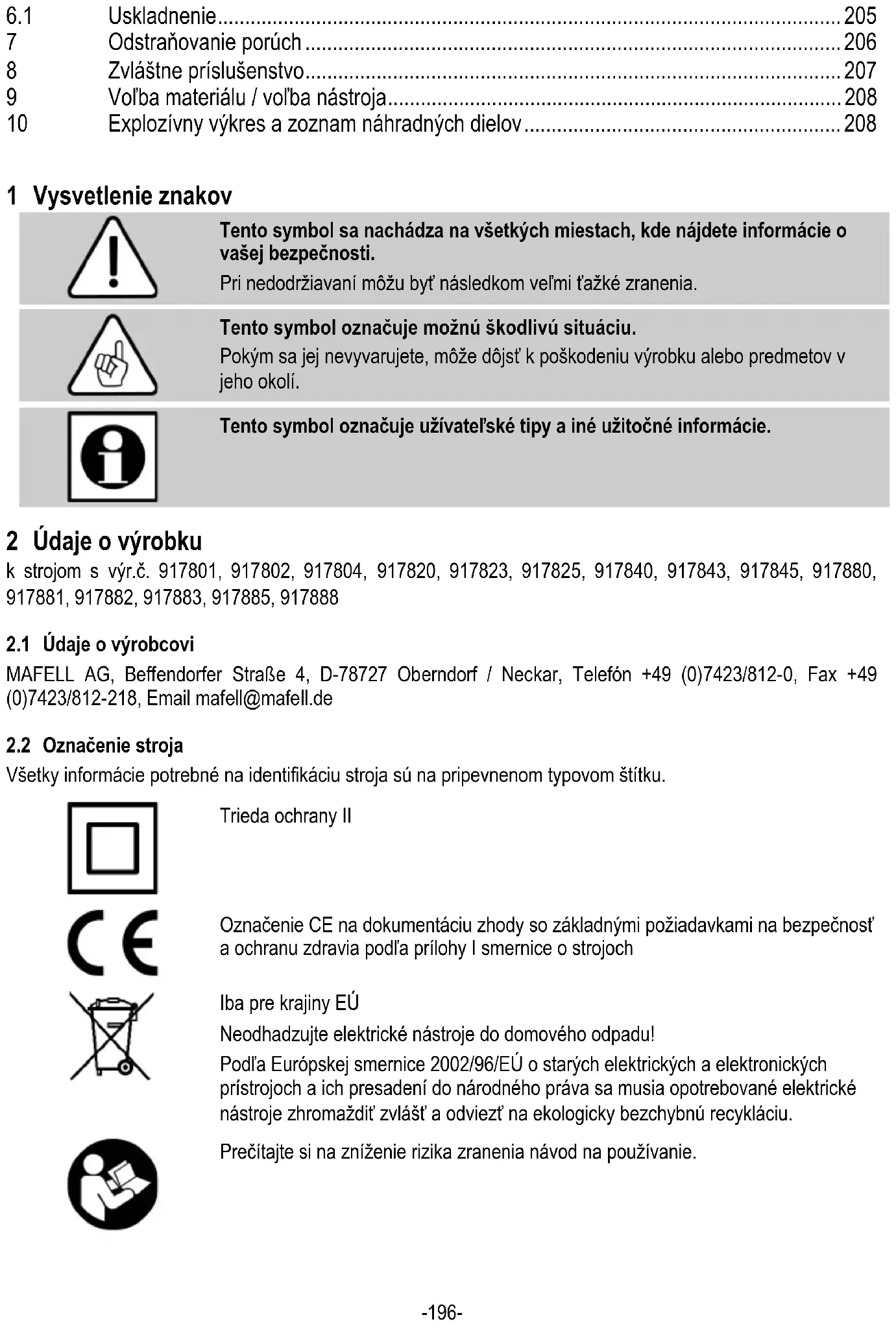

Tento symbol sa nachádza na všetkých miestach, kde nájdete informácie o vašej bezpečnosti. Pri nedodržiavaní môžu byť následkom veľmi ťažké zranenia.

Tento symbol označuje možnú škodlivú situáciu. Pokým sa jej nevyvarujete, môže dôjsť k poškodeniu výrobku alebo predmetov v jeho okolí.

Tento symbol označuje užívateľské tipy a iné užitočné informácie. 2 Údaje o výrobku k strojom s výr.č. 917801, 917802, 917804, 917820, 917823, 917825, 917840, 917843, 917845, 917880, 917881, 917882, 917883, 917885, 917888

Všetky informácie potrebné na identifikáciu stroja sú na pripevnenom typovom štítku.

Označenie CE na dokumentáciu zhody so základnými požiadavkami na bezpečnosť a ochranu zdravia podľa prílohy I smernice o strojoch

Iba pre krajiny EÚ Neodhadzujte elektrické nástroje do domového odpadu! Podľa Európskej smernice 2002/96/EÚ o starých elektrických a elektronických prístrojoch a ich presadení do národného práva sa musia opotrebované elektrické nástroje zhromaždiť zvlášť a odviezť na ekologicky bezchybnú recykláciu.

35 mm Hmotnosť bez sieťového kábla, bez paralelnej zarážky 5,0 - 6,6 kg Rozmery (Š x D x V)

Uvedené emisie hluku boli namerané podľa normy DIN EN 62841-1 a dajú sa použiť na porovnanie elektrického náradia s iným náradím a na predbežné posúdenie zaťaženia.

Nebezpečenstvo Emisie hluku sa môžu pri skutočnom používaní elektrického náradia líšiť od uvedených hodnôt v závislosti od spôsobu, akým sa elektrický nástroj používa, hlavne od toho, aký typ obrobku sa obrába. Noste preto ochranu sluchu, aj keď beží elektrický nástroj bez preťaženia!

2.4.1 Údaje o emisiách hluku

Hodnoty emisií hluku zistené podľa EN 62841 sú: Hladina akustického tlaku

Meranie hluku bolo vykonané štandardne dodávaným listom píly, nastaviteľnou drážkovacou frézou, drážkovacou jednotkou, frézami na sadrokartón a hliníkové diely.

2.4.2 Údaje o vibrácii

Typické vibrácie rúk a ramien sú 3,6 m/s

Nebezpečenstvo Tieto zariadenia sú nevyhnutné pre bezpečnú prevádzku stroja a nesmú sa odstraňovať alebo vypojiť z funkcie. Pred spustením do prevádzky skontrolujte funkčnosť a možné poškodenie bezpečnostných zariadení. Nepoužívajte stroj s chýbajúcimi alebo neúčinnými bezpečnostnými zariadeniami. Stroj je vybavený nasledujúcimi bezpečnostnými zariadeniami: - Horný pevný ochranný kryt - Dolný pohyblivý ochranný kryt - Veľká základná doska - Rukoväte - Spínacie zariadenie a brzda - Odsávacie hrdlo

2.7 Používanie podľa predpisov

Drážkovacia fréza je vhodná iba na pozdĺžne a priečne rezanie, ako aj na frézovanie masívneho dreva, doskových materiálov, ako sú drevotrieskové dosky, jadrové dosky, MDF dosky, sadrovláknové dosky, hliníkové kompozitné dosky a laminované dosky. Špeciálne používanie nástrojov: - List píly je vhodný len na obrábanie dreva, sadrokartónu, hliníkových kompozitných a laminovaných dosiek. - Drážkovacia jednotka (špeciálne príslušenstvo) je vhodná výlučne na obrábanie dreva a dosiek zo sadrokartónu. - Nastavovacia drážkovacia fréza je vhodná iba na obrábanie dreva. - Frézka na sadrokartón je vhodná výlučne na obrábanie dreva a dosiek zo sadrokartónu. - Frézka na hliníkové diela je vhodná iba na obrábanie hliníkových kompozitných dosiek. Používajte iba povolené nástroje. Naše nástroje sú vyrábané podľa normy EN 847-1. Iné používanie, ako je uvedené vyššie, je zakázané. Výrobca nezodpovedá za škody, ktoré boli spôsobené iným použitím. Aby ste mohli používať stroj podľa predpisov, dodržiavajte prevádzkové, údržbárske a opravárenské podmienky predpísané spoločnosťou Mafell.

Nebezpečenstvo Pri používaní podľa predpisov a napriek dodržiavaniu bezpečnostných predpisov pretrvávajú zvyškové riziká spôsobené používaním podľa predpisov, ktoré môžu viesť k zdravotným následkom. - Dotýkanie sa dielov pílového listu, ktoré vyčnievajú pod obrobkom, pri rezaní. - Dotýkanie sa otočných dielov z bočnej strany: Nástroj, upevňovacia príruba a skrutka s prírubou. - Spätný náraz stroja pri zaseknutí v obrobku. - Zlomenie a vyhodenie nástroja alebo dielov nástroja. - Dotýkanie sa dielov pod napätím pri otvorenom puzdre a sieťovej zástrčke, ktorá nie je vytiahnutá. - Negatívne dopady na sluch pri dlhodobej práci bez ochrany sluchu. - Emisie škodlivého prachu pri dlhodobej prevádzke bez odsávania.-199- 3 Bezpečnostné pokyny Nebezpečenstvo Dodržiavajte neustále nasledujúce bezpečnostné pokyny a bezpečnostné predpisy platné v príslušnej krajine používania! Prečítajte si tiež bezpečnostné pokyny v priloženej brožúre "Bezpečnostné pokyny". Všeobecné pokyny: - Deti a mládež nemôžu obsluhovať stroj. Výnimkou z toho sú mladí ľudia pod dohľadom špecialistu za účelom ich vyškolenia. - Nikdy nepracujte bez ochranných zariadení predpísaných pre príslušnú prevádzku a nemeňte na stroji nič, čo by mohlo negatívne ovplyvniť bezpečnosť. - Pri používaní stroja v exteriéri sa odporúča použiť ochranný spínač chybného prúdu. - Poškodené káble alebo zástrčky sa musia ihneď vymeniť. Výmenu môže vykonať iba firma Mafell alebo autorizovaná servisná dielňa firmy MAFELL, aby sa predišlo bezpečnostným rizikám. - Zabráňte ostrým zalomeniam kábla. Najmä pri preprave a uskladnení stroja nesmiete omotať kábel okolo stroja. Používať sa nesmú: - Prasknuté nástroje a podobné nástroje, ktoré zmenili svoj tvar. - Nástroje vyrobené z vysoko legovanej rýchloreznej ocele (nástroje HSS). - Tupé nástroje z dôvodu príliš vysokého zaťaženia motora. - Nástroje, ktoré nie sú vhodné pre počet otáčok nástroja vo voľnobehu. Pokyny k používaniu osobnej ochrannej výbavy - Noste pri všetkých činnostiach so strojom vždy svoje osobné ochranné vybavenie: ochranu sluchu, masku proti prachu, ochranné okuliare a rukavice. Pokyny pre prevádzku: - Nesiahajte rukami do oblasti rezu a do nástroja. Svojou druhou rukou uchopte prídavnú rukoväť alebo teleso motora. - Nesiahajte pod obrobok. - Prispôsobte hĺbku rezu hrúbke obrobku. - Nikdy nedržte obrobok v ruke alebo preložený cez nohu. Zabezpečte obrobok na stabilnom podklade. - Držte prístroj za izolované rukoväte, keď vykonávate činnosti, pri ktorých môže zasiahnuť používaný rezací nástroj skryté prúdové rozvody alebo káble prístroja. - Pri pozdĺžnom rezaní používajte vždy zarážku alebo vodiacu lištu. - Vždy používajte nástroje so správnou veľkosťou a vhodným montážnym otvorom (napríklad v tvare hviezdice alebo okrúhlom tvare). - Nikdy nepoužívajte poškodené alebo nesprávne podložky alebo skrutky nástroja. - Držte stroj pevne oboma rukami a svoje ruky umiestnite do takej polohy, aby dokázali absorbovať sily spätného nárazu. Vždy sa držte bokom od nástroja, nikdy nedávajte nástroj do jednej roviny s vaším telom. - Pokiaľ sa nástroj zasekne alebo sa obrábanie zastaví z akéhokoľvek iného dôvodu, musíte uvoľniť vypínač. Udržiavajte stroj stabilne v materiáli, kým sa nástroj úplne nezastaví. Nikdy sa nepokúšajte odstrániť stroj z obrobku alebo ho ťahať dozadu, pokiaľ sa nástroj pohybuje, inak môže dôjsť k spätnému nárazu. - Pri opätovnom spustení nástroja, ktorý je zaseknutý v obrobku, vycentrujte nástroj v medzere nástroja a skontrolujte, či nie sú zuby nástroja zachytené v obrobku. - Podoprite veľké dosky, aby ste znížili riziko spätného nárazu, ktoré bolo spôsobené zachyteným nástrojom. - Nepoužívajte tupé alebo poškodené nástroje. - Buďte mimoriadne opatrní, pokiaľ robíte „ponorný rez“ v skrytom priestore, ako je napríklad existujúca stena. - Skontrolujte pred každým použitím, či sa uzatvára bez problémov ochranný kryt. Nepoužívajte drážkovaciu frézu, pokiaľ nie je voľne pohyblivý ochranný kryt a nedokáže sa okamžite zavrieť. Nikdy neupevňujte ani nepriväzujte ochranný kryt v otvorenej polohe. - Skontrolujte stav funkčnosť pružiny pre ochranný kryt. Pokiaľ ochranný kryt a pružina nefungujú správne, nechajte vykonať pred použitím údržbu stroja.-200- - Pri ponorných rezoch musíte spravidla zaistiť základnú dosku stroja proti posunutiu smerom dozadu. - Neumiestňujte drážkovaciu frézu na pracovný stôl alebo podlahu bez toho, aby ochranný kryt nezakrýval nástroj. - Skontrolujte obrobok na cudzie častice. Nerežte ani nefrézujte oceľové diely. - Pri frézovaní hliníkových kompozitných dosiek používajte usmerňovač triesok, aby ste predišli poškodeniu stroja a materiálu. Pokyny k údržbe a servisu: - Pravidelné čistenie stroja, hlavne nastavovacích zariadení a rozvodov, predstavuje dôležitý bezpečnostný faktor. - Môžu sa používať iba originálne náhradné diely a diely príslušenstva firmy MAFELL. V opačnom prípade nevzniká nárok na záruku a neexistuje zodpovednosť výrobcu. 4 Zmena výbavy / nastavenie

4.1 Sieťová prípojka

Pred spustením do prevádzky sa musíte ubezpečiť, že sieťové napätie zodpovedá prevádzkovému napätiu uvedenému na výrobnom štítku stroja.

Nebezpečenstvo Zdraviu škodlivý prach sa musí vysať vysávačom M. Pri všetkých činnostiach, pri ktorých vzniká značné množstvo prachu, pripojte stroj k vhodnému externému saciemu zariadeniu. Rýchlosť vzduchu musí byť minimálne 20 m/s. Vnútorný priemer sacieho nátrubku 1 (obr. 1) je 35 mm.

Na dosiahnutie kvalitného rezu použite ostrý nástroj. Zvoľte podľa materiálu nástroj zo zoznamu uvedeného v kapitole 4.5.

4.4 Zaistenie stroja proti prevráteniu

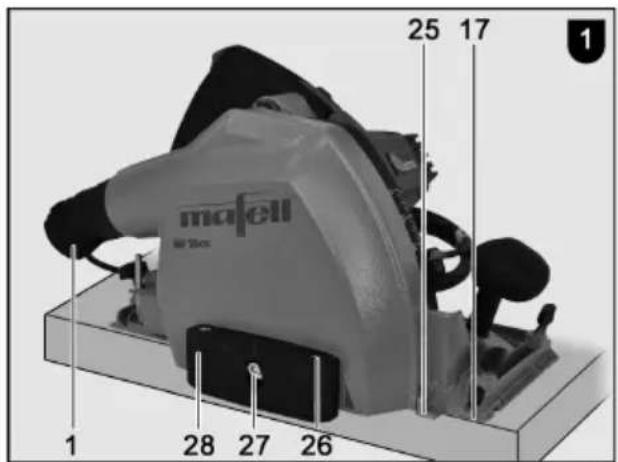

Drážkovacia frézka má na kryte klzák, ktorý zabraňuje jej prevráteniu. Klzák musí byť otočený pre príslušný spôsob používania (s lištou alebo bez nej).

• Pomocou šesťhranného skrutkovača 4 (obr. 2) odskrutkujte upevňovaciu skrutku 27 (obr. 1).

• Otáčajte klzákom 28 (obr. 1) okolo upevňovacej skrutky, kým schéma vytlačená na klzáku (vpravo) nebude zodpovedať vašej požadovanej aplikácii (s koľajnicou alebo bez nej). (Pre prípadné jemné nastavenie klzáku sa nachádzajú na dolnej/hornej strane klzáku nastavovacie skrutky 26 (obr. 1), ktoré sa dajú nastaviť pomocou šesťhranného skrutkovača 4 (obr. 2)).

• Utiahnite opäť upevňovaciu skrutku 27 (obr. 1).

sadrokartón alebo frézku na hliníkové diely. Nebezpečenstvo Pri všetkých údržbárskych činnostiach musíte vytiahnuť sieťovú zástrčku.

Pred výmenou nástroja sa musí odskrutkovať usmerňovač triesok. Ochranný kryt nie sa nedá otvoriť, pokiaľ je namontovaný usmerňovač triesok.

• Pomocou šesťhranného skrutkovača 4 (držiak obr.

2) odskrutkujte zápustnú skrutku s usmerňovačom

triesok 44 (obr. 11).

• Pri výmene nástrojov umiestnite stroj s nárysom 17 (obr. 1) alebo ochranou proti trieskam 38 (obr. 4) na-201- okraj odkladacej plochy tak, aby sa kryt mohol pri otváraní preklopiť cez okraj.

• Na bočné sklopenie ochranného krytu 23 (obr. 4) do strany stlačte tlačidlo 2 (obr. 5). Držte spúšť stlačenú a potiahnite zaisťovaciu páčku 3 smerom hore. Potiahnutím blokovacej páčky sa automaticky zablokuje hriadeľ píly a spínacia páka 8 (obr. 5).

• Pomocou šesťhranného skrutkovača 4 (držiak obr.

2) uvoľnite skrutku príruby 5 (obr. 4) proti smeru

hodinových ručičiek. Potiahnite drážkovaciu jednotku alebo nastavovaciu drážkovaciu frézu smerom dopredu.

• Zastrčte zadnú prírubu 29 (obr. 8) na hriadeľ (pokiaľ nie je k dispozícii).

• Upínacie príruby musia byť bez priľnavých dielov.

• Umiestnite list píly, frézku na sadrokartón alebo frézu na hliníkové diely na zadnú prírubu 29 (obr. 8).

• Pri vkladaní nástroja dávajte pozor na smer otáčania (pozri smer šípky na telese a kryte).

• Nasaďte upínaciu prírubu a skrutku príruby na nástroj.

• Utiahnite skrutku príruby otáčaním v smere hodinových ručičiek pomocou šesťhranného skrutkovača.

Pri frézovaní hliníkových kompozitných dosiek musí byť usmerňovač triesok vždy pripevnený. Tým sa zabráni poškodeniu stroja a materiálu. Pritom postupujte nasledujúcim spôsobom:

• Pomocou šesťhranného skrutkovača 4 (držiak obr.

2) musíte upevniť zápustnú skrutku s

alebo nastavovacej drážkovacej fréze Nebezpečenstvo Pri všetkých údržbárskych činnostiach musíte vytiahnuť sieťovú zástrčku.

Pred výmenou nástroja sa musí odskrutkovať usmerňovač triesok. Ochranný kryt nie sa nedá otvoriť, pokiaľ je namontovaný usmerňovač triesok.

• Pri výmene nástrojov umiestnite stroj s nárysom 17 (obr. 1) alebo ochranou proti trieskam 38 (obr. 4) na okraj odkladacej plochy tak, aby sa kryt mohol pri otváraní preklopiť cez okraj.

• Na bočné sklopenie ochranného krytu 23 (obr. 4) do strany stlačte tlačidlo 2 (obr. 5). Držte spúšť stlačenú a potiahnite zaisťovaciu páčku 3 smerom hore. Potiahnutím blokovacej páčky sa automaticky zablokuje hriadeľ píly a spínacia páka 8 (obr. 5).

• Pomocou šesťhranného skrutkovača 4 (držiak obr.

2) uvoľnite skrutku príruby 5 (obr. 4) proti smeru

hodinových ručičiek.

• Odstráňte prírubu 6 (obr. 4), skrutku príruby 5 (obr.

• Odstráňte zadnú prírubu 29 (obr. 8) (ak existuje).

• Nasaďte drážkovaciu jednotku alebo nastavovaciu drážkovaciu frézu na hriadeľ.

• Utiahnite riadne skrutku príruby 5 (obr. 4) otáčaním v smere hodinových ručičiek pomocou šesťhranného skrutkovača.

• Zatvorte ochranný kryt. K tomu uzavrite kryt a zatlačte blokovaciu páčku 3 (obr. 5) dole.

4.9 Nastavenie šírky frézky alebo montáž

drážkovacej frézy Nastaviteľná drážkovacia fréza 30 (obr. 9) je nastaviteľná drážkovacia fréza s otočnými doskami, ktorá sa dá nastaviť na šírky frézy medzi 15,4 a 25,0 mm. Dištančné podložky s nasledujúcimi hrúbkami v mm sú súčasťou nastaviteľnej drážkovacej frézky: 5 / 2 /1 / 0,5 (2x) / 0,3 (2x) / 0,1. To vám umožní dosiahnuť dočasné šírky v krokoch 0,1 - 0,2 mm. Pritom postupujte nasledujúcim spôsobom:

• Najprv si určte potrebnú šírku nastaviteľnej drážkovacej frézy pomocou priložených rozperných podložiek (nastaviteľná drážkovacia fréza bez rozperných podložiek má šírku drážky 15,4 mm).

• Na zostavenie jednotlivých dielov nastaviteľnej drážkovacej frézy sa najprv na prednú prírubu 31 umiestnia nepotrebné rozperné kotúče (obr. 9). Je-202- dôležité zabezpečiť, aby najväčšia hrúbka rozperného kotúča bola vždy najskôr na upínacej prírube.

• Potom najskôr nasaďte na prírubu prednú časť nastavovacej matice (strana s nápisom).

• Použite potrebné rozperné kotúče na prírube.

• Nasaďte zadnú časť nastavovacej matice na prírubu a pritlačte celú jednotku k sebe (v prípade potreby jemným pootočením), kým nezapadne predná príruba do zadnej príruby.

Nesmie sa v žiadnom prípade prekročiť rozsah prestavenia uvedený na nastaviteľnej drážkovacej fréze. Uistite sa, že sú vždy namontované všetky priložené rozperné podložky.

4.10 Zostavenie drážkovacej jednotky

• Vezmite do ľavej ruky zadný držiak štrbinovej jednotky (hviezdicový priechod v otvore) s krátkym priemerom.

• Nasaďte pílový kotúč na priemer držiaka tak, aby zuby píly nad držiakom smerovali k vám.

• Nasaďte rozperný kotúč na držiak.

• Celé to zopakujte s listom píly a rozperným kotúčom v rovnakom poradí ešte 2 krát.

• Umiestnite prednú prírubu s integrovanou skrutkou príruby do otvoru a otáčajte prírubou jemným tlakovým pohybom dovtedy, kým nezapadne príruba na svoje miesto.

4.11 Výmena otočných dosiek a nastavenie

„nastavovacej drážkovacej frézy“ Nastaviteľná drážkovacia fréza 30 (obr. 9) je obsadená otočnými doskami 4 HM 32 a predradenou rezačkou 4 HM 33 . Pokiaľ sa rezné hrany otupia, môžete otočnú dosku 32 (obr. 9) otočiť trikrát a otočnú dosku 33 (obr.

9) dvakrát. Potom sa namontujú nové originálne

otočné dosky! Pritom postupujte nasledujúcim spôsobom:

• Odstráňte nastaviteľnú drážkovaciu frézu 30 (obr. 9) zo stroja podľa popisu v odstavci 4.8.

• Vyčistite všetky diely a komory s nožmi v nastavovacej drážkovacej fréze.

• Otočte alebo vymeňte otočné dosky 32 a 33.

• Upevnite otočné dosky pomocou zapustených skrutiek a opäť ich riadne utiahnite pomocou skrutkovača Torx (4 Nm). Oba diely sú správne nasadené, keď prilieha zadná časť ostria noža oproti telu nástroja a zapustená skrutka sa dá zaskrutkovať dostatočne hlboko, takže povrch zapustenej skrutky je pod úrovňou alebo na úrovni povrchu otočnej dosky (pozri obr. 9). Tak je zaručené radiálne vyčnievanie reznej hrany max. 1,1 mm.

4.12 Výmena otočných dosiek a nastavenie „frézky

na sadrokartón“ Fréza na sadrokartón 35 (obr. 10) je vybavená 2 otočnými doskami HM (4 rezné hrany) a 4 otočnými doskami HM (3 rezné hrany). Pokiaľ sa rezné hrany otupia, môžete otočnú dosku 36 (obr. 10) otočiť dvakrát a otočnú dosku 37 (obr. 10) trikrát. Potom sa namontujú nové originálne otočné dosky! Pritom postupujte nasledujúcim spôsobom:

• Odstráňte frézku na sadrokartón 35 (obr. 10) zo stroja podľa popisu v odstavci 4.7.

• Vyčistite všetky diely a komory s nožmi vo fréze na sadrokartón.

• Otočte alebo vymeňte otočné dosky 36 a 37.

• Upevnite otočné dosky pomocou zapustených skrutiek a opäť ich riadne utiahnite pomocou skrutkovača Torx (4 Nm). Oba diely sú správne nasadené, keď prilieha zadná časť ostria noža oproti telu nástroja a zapustená skrutka sa dá zaskrutkovať dostatočne hlboko, takže povrch zapustenej skrutky je pod úrovňou alebo na úrovni povrchu otočnej dosky (pozri obr. 10). Tak je zaručené radiálne vyčnievanie reznej hrany max. 1,1 mm.-203-

4.13 Frézka na hliníkové diely

Frézky na hliníkové kompozitné dosky sa nedajú otáčať, pretože sú spájkované. (Tupý nástroj sa musí dodatočne nabrúsiť). 5 Prevádzka

Noste pri všetkých činnostiach so strojom vždy svoje osobné ochranné vybavenie.

5.1 Spustenie do prevádzky

Tento návod na používanie musí byť k dispozícii všetkým osobám povereným obsluhou stroja, pričom treba venovať zvláštnu pozornosť kapitole „Bezpečnostné pokyny“.

5.2 Zapnutie a vypnutie

• Zapnutie: Najskôr odblokujte blokovanie zapnutia stlačením aretačnej páčky 7 (obr. 5). Potom stlačte pri stlačenej blokovacej páčke spínaciu páku 8. Keďže ide o spínač bez aretácie, stroj bude bežať len dovtedy, kým bude táto spínacia páka stlačená. Integrovaná elektronika zaisťuje pri zapnutí plynulé zrýchlenie a upravuje pri zaťažení otáčky na fixne nastavenú hodnotu. Okrem toho reguluje táto elektronika spätne motor v prípade preťaženia, to znamená, že sa nástroj zastaví. Potom vypnite stroj. Potom opäť zapnite stroj a píľte ďalej so zníženou rýchlosťou posunu vpred. Pomocou nastavovacieho kolieska 9 (obr. 3) môžete nastaviť počet otáčok nástroja medzi 3600 a 6250 ot./min

Stupeň Počet otáčok min

Skupiny materiálov - PVC, Plexi, PA, hliníkový diel - Stupeň: 1 - 6 - Tvrdé drevo, mäkké drevo, preglejka - Stupeň: 3 - 6 - Potiahnuté panelové materiály - Stupeň: 4 - 6 - Sadra - Stupeň: 3 - 5

• Vypnutie: Pre vypnutie musíte uvoľniť spínaciu páčku 8. Prostredníctvom integrovanej automatickej brzdy sa obmedzí dobu vysunutia nástroja na cca 5 s. Zablokovanie zapnutia sa opäť automaticky aktivuje a zabezpečuje drážkovaciu frézu proti neúmyselnému zapnutiu.

5.3 Rezanie vodiacej lišty (špeciálne

príslušenstvo) Nebezpečenstvo Prvé spustenie do prevádzky Pred prvým spustením do prevádzky odrežte ochranu proti trieskam 38 (obr. 4) pomocou listu píly:

• Položte lištu na rovný podklad.

• Stroj umiestnite na pero koľajnice na začiatku koľajnice s drážkou 24 (obr. 6) v základnej doske.

• Nastavte hĺbku rezu na cca 3 mm.

• Zapnite stroj a rovnomerne ho posúvajte v smere rezu po celej dĺžke. Vzniknutá rezná hrana na chrániči proti trieskam slúži ako obrysová hrana pre list píly, nastaviteľnú drážkovaciu frézu a drážkovaciu jednotku.

• Položte lištu na obrobok.

• Udierajte na obrobok a zarovnajte ho so nárysom. Pokiaľ chcete zafixovať lištu na mieste, utiahnite lištu pomocou dvoch skrutkových svoriek (špeciálne príslušenstvo) 39 (obr. 8).-204-

• Lištu nesmiete čistiť rozpúšťadlami - môže dôjsť k poškodeniu krytu proti šmyku.

5.4 Nastavenie hĺbky rezu

Hĺbka rezu sa dá nastaviť od 0 do 26 mm v krokoch po 1 mm. Pritom postupujte nasledujúcim spôsobom:

• Indikátor 10 (obr. 8) môžete prestaviť pomocou otáčania. Horná poloha je určená pre prácu s vodiacou lištou, spodná pre činnosti bez vodiacej lišty.

Nastavte požadovanú hĺbku rezu podľa kapitoly 5.4.

Vykonajte drážkovanie frézou pomocou vodiaceho zariadenia. Širšie drážky sa dosiahnu bočným odsadením vodiaceho zariadenia sprava doľava.

Nebezpečenstvo Drážkovacia fréza nie je vhodná na vedenie voľnou rukou. Bezpodmienečne nutné je použitie paralelnej zarážky, zarážky proti uchopeniu zdola, lišty KSS alebo lišty F. Pri verzii KSS umiestnite obrobok stabilne na podperné stojany.

Nebezpečenstvo Riziko spätného nárazu pri ponorných rezoch! Pred ponorením umiestnite stroj zadnou hranou základnej dosky k dorazu, ktorý je pripevnený k obrobku. Pri použití vodiacej lišty (voliteľné príslušenstvo) musíte na vodiacu lištu pripevniť zarážku, ktorá je k dispozícii ako voliteľné príslušenstvo. Pri ponorení držte stroj pevne za rukoväť a posuňte ho mierne dopredu!

5.8 Činnosti podľa nárysu

• Zaistite obrobok proti posunu a umiestnite odkladacie plochy obrobku tak, aby pílový kotúč voľne prechádzal pod (pri oddeľovacom reze) obrobkom.

• Podržte stroj pevne za rukoväť a položte ho na obrobok prednou časťou základnej dosky.

• Zapnite drážkovaciu frézu (pozri 5.2). Ponorte pílu do nastavenej hĺbky rezu a posúvajte stroj rovnomerne v smere rezu.

• Po skončení rezania vypnite drážkovaciu frézu uvoľnením spínacej páky 8 (obr. 5).

• Potiahnite stroj v naloženom stave späť do východiskovej polohy a v tejto polohe ho vyberte z obrobku. Zaručíte tak, aby bol dolný pohyblivý ochranný kryt úplne uzavretý.

• Agregát píly sa otočí späť do hornej zablokovanej polohy.

5.9 Činnosti s paralelnou zarážkou

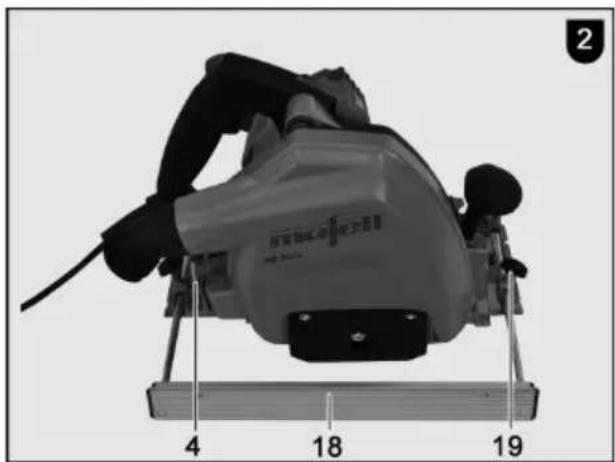

Paralelná zarážka 18 (obr. 2) sa používa na činnosti rovnobežne s existujúcou hranou. Doraz môže byť namontovaný na stroji vpravo alebo vľavo. Plocha rezu je cca 170 mm na pravej strane a cca 345 mm na ľavej strane.-205-

• Pri činnostiach s paralelnou zarážkou otočte ukazovateľ hĺbky rezu 10 (obr. 8) do dolnej polohy (bez koľajnice).

• Tyče paralelnej zarážky majú stupnicu, ktorá sa vzťahuje na ľavú stranu pílového kotúča.

• Šírku rezu môžete nastaviť po uvoľnení krídlových skrutiek 19 (obr. 2) príslušným posunom dorazu a následným riadnym dotiahnutím krídlových skrutiek. Okrem toho sa dá paralelná zarážka použiť jednoduchým otočením (vodiaca plocha pre hranu obrobku smeruje nahor) aj ako dvojitá podpera pre lepšie vedenie drážkovacej frézy. Potom sa dá viesť stroj pozdĺž koľaje pripevnenej k obrobku.

5.10 Práce so zarážkou rukoväte

Zarážka rukoväte 20 (obr. 3) sa používa na činnosti rovnobežne s už existujúcou hranou. Doraz môže byť namontovaný na stroji vpravo alebo vľavo. Plocha rezu je pritom cca 0 -100 mm na pravej strane a cca 23- 230 mm na ľavej strane.

• Pri činnostiach so zarážkou proti uchopeniu odspodu otočte ukazovateľ hĺbky rezu 10 (obr. 8) do dolnej polohy (bez koľajnice).

• Tyče paralelnej zarážky majú stupnicu, ktorá sa vzťahuje na ľavú stranu pílového kotúča.

• Šírku rezu môžete nastaviť po uvoľnení krídlových skrutiek 19 (obr. 2) príslušným posunom dorazu a následným riadnym dotiahnutím krídlových skrutiek. Potom sa môže viesť stroj pozdĺž úzkeho obrobku, ktorý prechádza pod základnou doskou.

5.11 Činnosti s vodiacou lištou

• Stroj umiestnite na vodiacu koľajnicu tak, aby sa drážka 24 (obr. 6) základnej dosky nachádzala nad perom a bola ním vedená.

• Indikátor hĺbky rezu 10 (obr. 8) nastavte otočením do hornej polohy (s koľajnicou). To znamená, že sa dá stupnica používať tiež s koľajnicou.

5.12 Činnosti s indikátorom polohy

Pomocou indikátora polohy zarovnajte vodiacu koľajnicu so stredovým nárysom vo vodiacej drážke. Toto je súčasťou stroja alebo nástrojov (pre frézky na sadrokartón a frézky na hliníkové diely). Pritom postupujte nasledujúcim spôsobom:

• Ukazovateľ polohy 42 (obr. 6) nasaďte na rebro vodiacej lišty.

• Posuňte indikátor polohy na koľajnici až po nárys.

• Posúvajte koľajnicu pomocou indikátor polohy, kým sa predný (červená hrana) indikátora nárysu nebude zhodovať s nárysom.

• Umiestnite stroj na koľajnicu (nástroj je teraz nastavený v strede nárysu).

• Nastavte požadovanú hĺbku frézovania a obrobte obrobok. 6 Údržba a opravy Nebezpečenstvo Pri všetkých údržbárskych činnostiach musíte vytiahnuť sieťovú zástrčku. Stroje MAFELL sú skonštruované tak, aby boli nenáročné na údržbu. Použité guľkové ložiská sú namazané na celú dobu životnosti. Po dlhšej prevádzkovej dobe odporúčame odovzdať stroj na kontrolu autorizovanej servisnej dielni firmy MAFELL. Na všetky mazacie miesta používajte iba náš špeciálny tuk, objednávka č.049040 (1 kg plechovka).

Pokiaľ sa stroj dlhšiu dobu nepoužíval, musíte ho starostlivo vyčistiť. Nastriekajte lesklé kovové diely antikoróznym prostriedkom.-206- 7 Odstraňovanie porúch

Nebezpečenstvo Zisťovanie príčin vzniknutých porúch a ich odstraňovanie si vždy vyžaduje zvýšenú pozornosť a opatrnosť. Predtým vytiahnite sieťovú zástrčku! V nasledujúcej časti sú uvedené najčastejšie poruchy a ich odstránenie. Pri ďalších poruchách sa obráťte na svojho predajcu alebo priamo na zákaznícky servis spoločnosti MAFELL. Porucha Príčina Odstránenie Stroj sa nedá zapnúť Nie je k dispozícii sieťové napätie Skontrolujte napájanie napätím Defektná sieťová poistka Vymeňte poistku Opotrebené uhlíkové kefky Prevezte stroj do dielne zákazníckeho servisu spoločnosti MAFELL Stroj sa zastavuje počas rezania Výpadok siete Skontrolujte sieťové poistky Preťaženie stroja Znížiť rýchlosť posunu vpred Nástroj sa zasekáva pri posune stroja vpred Príliš veľký posun vpred Znížiť rýchlosť posunu vpred Tupý nástroj Okamžite uvoľniť spínač. Odstráňte stroj z obrobku a vymeňte nástroj Pnutie v obrobku

Nesprávne vedenie stroja Použiť paralelnú zarážku Nerovný povrch obrobku Vyrovnať plochu Vypálené fľaky na rozhraniach Nevhodný alebo tupý nástroj pre pracovný krok Vymeniť nástroj Zapchaté vyhadzovanie triesok Drevo príliš vlhké Vyčistiť vyhadzovanie triesok Dlhotrvajúce rezanie bez odsávania Pripojiť stroj k externému odsávaniu, napr. malému odstraňovaču prachu-207- 8 Zvláštne príslušenstvo

Vodiaca koľaj F 80, 800 mm dlhá Objednávka č. 204380 - Vodiaca koľaj F 110, 1100 mm dlhá Objednávka č. 204381 - Vodiaca koľaj F 160, 1600 mm dlhá Objednávka č. 204365 - Vodiaca koľaj F 210, 2100 mm dlhá Objednávka č. 204382

Vodiaca koľaj F 310, 3100 mm dlhá Objednávka č. 204383

Taška na koľaje F 160 Objednávka č. 204626 - Súprava tašiek na koľaje F80/160 s uhlovým dorazom zložená z: F80 + F160 + konektor + uhlový doraz + 2 skrutkové svorky + taška na koľaje Objednávka č. 204749 - Súprava tašiek na koľaje F160/160 zložená z: 2 x F160 + konektor + 2 skrutkové svorky + taška na koľaje Objednávka č. 204805

Otočná doska z tvrdého kovu (potrebné 4 kusy) Objednávka č. 206064

Fazetovací nôž (potrebné 4 kusy) Objednávka č. 201930

Fazetovací nôž (potrebné 6 kusy) Objednávka č. 201930

Otočná doska z tvrdého kovu (potrebné 2 kusy) Objednávka č. 206067
