BRUKSANVISNING MF 26 cc Mafell

Notfräs Översättning av originalbruksanvisningen

4.11 Vändplattebyte och -inställning "ställbar notfräs" ......................................................... 115

4.12 Vändplattebyte och -inställning "gipsfräs" .................................................................... 115

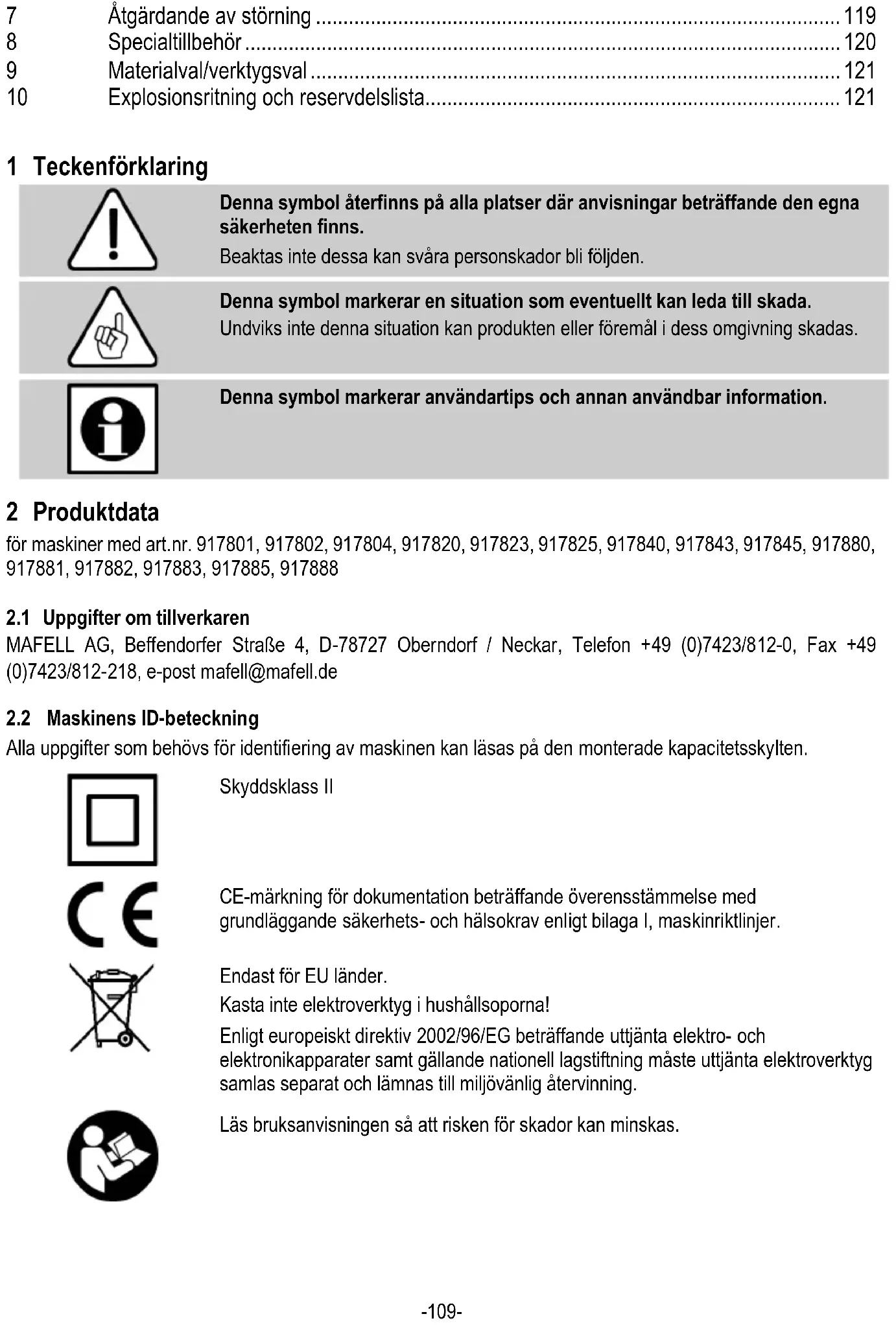

Denna symbol återfinns på alla platser där anvisningar beträffande den egna säkerheten finns. Beaktas inte dessa kan svåra personskador bli följden.

Denna symbol markerar en situation som eventuellt kan leda till skada. Undviks inte denna situation kan produkten eller föremål i dess omgivning skadas.

Denna symbol markerar användartips och annan användbar information.

2.1 Uppgifter om tillverkaren

Alla uppgifter som behövs för identifiering av maskinen kan läsas på den monterade kapacitetsskylten.

CE-märkning för dokumentation beträffande överensstämmelse med grundläggande säkerhets- och hälsokrav enligt bilaga I, maskinriktlinjer.

Endast för EU länder. Kasta inte elektroverktyg i hushållsoporna! Enligt europeiskt direktiv 2002/96/EG beträffande uttjänta elektro- och elektronikapparater samt gällande nationell lagstiftning måste uttjänta elektroverktyg samlas separat och lämnas till miljövänlig återvinning.

Läs bruksanvisningen så att risken för skador kan minskas.-110-

50 Hz 50 Hz 60 Hz Effektförbrukning vid kontinuerlig drift

7,0 A 10,0 A 10,0 A Varvtal vid tomgång

max. 122 mm Monteringshål verktyg

35 mm Vikt utan nätkabel, utan parallellanslag 5,0 - 6,6 kg Mått (b x l x h)

De angivna ljudemissionsvärdena har uppmätts enligt DIN EN 62841-1 och kan användas för jämförelse av elverktyget med andra elverktyg samt för en preliminär bedömning av belastningen.

Fara Vid praktisk användning av elverktyget kan ljudemissionsvärdena avvika från de angivna värdena beroende på hur elverktyget används och i synnerhet beroende på vilken typ av detalj som bearbetas. Använd därför alltid hörselskydd, även när elverktyget går utan last.

2.4.1 Uppgifter om bullernivå

De enligt EN 62841 uppmätta bulleremissionsvärdena uppgår till: Ljudtrycksnivå

Bullermätningen genomfördes med den standardmässigt medföljande utrustningen - sågblad,ställbar notfräs, slitsenhet, gips- och alu-kompositfräs.

2.4.2 Uppgifter om vibration

Den typiska hand-arm-rörelsen är mindre än 3,6 m/s

2.5 Leveransinnehåll

Notfräs MF26cc komplett med: 1 Fräsverktyg 1 Sågblad (hos MAX-Alu med 40 tänder, hos MAX-Bau och Holz KSS med 24 tänder) 2 Positionsvisare 1 Parallellanslag kompl. 2 Manövreringsverktyg 1 Sugfäste 1 Spånavvisare (bara för Alu – MAX utförande)-111- 1 Styrskena (till utförande 917804, 917880, 917881, 917883, 917885) 1 Transportbox (till utföranden 917801, 917820, 917823, 917825, 917802, 917840, 917843, 917845) 1 Transportväska (till utförande 917804, 917880, 917881, 917882, 917883, 917885, 917888) 1 bruksanvisning 1 häfte ”Säkerhetsanvisningar”

2.6 Säkerhetsanordningar

Risk Dessa anordningar är nödvändiga för säker maskindrift och får inte tas bort eller göras overksamma. Kontrollera före användning av maskinen att säkerhetsanordningar fungerar och är intakta. Använd inte maskinen om säkerhetsanordningar saknas eller är ur funktion. Maskinen är utrustad med följande säkerhetsanordningar: - Övre fast skyddskåpa - Undre rörlig skyddskåpa - Stor basplatta - Handtag - Kopplingsanordning och broms - Utsugsstuts

2.7 Avsedd användning

Notfräsen är enbart lämplig till längs- och tvärkapning samt till fräsning av trä, träbaserat material som spånskivor, lamellträ, MDF-skivor, gipsfiberskivor, alu- kompositskivor och laminatskivor. Speciell användning av verktygen: - Sågklingan är endast lämplig för bearbetning av trä, gipskartongplattor, aluminiumföreningar och laminat. - Slitsenheten (specialtillbehör) är uteslutande avsett för bearbetning av trä och gipsplattor. - Den ställbara notfräsen är bara lämplig till bearbetning av trä. - Gipskartongfräsen är uteslutande avsedd för bearbetning av trä och gipskartongplattor. - Alu-kompositfräsen är bara lämplig till bearbetning av alu-kompositskivor. Använd bara de godkända verktygen. Våra verktyg är tillverkade enligt EN 847-1. Annan användning än den ovan beskrivna är inte tillåten. Tillverkaren frånsäger sig allt ansvar för skador som kan härledas till sådan avvikande användning. Att använda maskinen på avsett sätt innebär att följa de från Mafell föreskrivna drifts-, service- och underhållsvillkoren.

2.8 Kvarvarande risker

Risk Vid avsedd användning och trots att säkerhetsföreskrifter följs finns på grund av användningsändamålet orsakade restrisker vilka kan leda till hälsofarliga följder. - Beröring av den del av sågbladet som skjuter ut under arbetsstycket vid kapning. - Beröring av roterande delar från sidan: verktyg, spännfläns och fläns-skruv. - Rekyl hos maskinen vid fastklämning i arbetsstycket. - Verktygsbrott eller utslungning av verktyget eller delar av det. - Beröring av spänningsförande delar när kåpan är öppen och nätkontakten inte är urdragen. - Påverkan på hörsel vid långvariga arbeten utan hörselskydd. - Emission hälsovådligt damm vid längre användning utan bortsugning.-112- 3 Säkerhetsanvisningar Risk Beakta alltid följande säkerhetshänvisningar och de säkerhetsbestämmelser som gäller i repsektive användarland! Läs även säkerhetsanvisningarna i det bifogade häftet "Säkerhetsanvisningar". Allmänna anvisningar: - Barn och ungdomar får inte hantera denna maskin. Detta gäller dock inte ungdomar som arbetar under uppsikt av fackkraft inom ramen för sin utbildning. - Arbeta aldrig utan de skyddsanordningar som föreskrivs för aktuellt arbete och ändra inget på maskinen som kan påverka säkerheten. - Vid användning av maskinen utomhus rekommenderas en jordfelsbrytare. - Skadad kabel eller kontakt måste omgående bytas ut. För att undvika säkerhetsrisker får bytet endast utföras av Mafell eller av en auktoriserad MAFELL- kundtjänstverkstad. - Förhindra skarpa böjningar av kabeln. Snurra inte kabeln runt maskinen vid transport och förvaring. Följande sågblad får inte användas: - Verktyg med sprickor och sådana med förändrad form. - Verktyg av specialsnabbstål (SSS-verktyg). - Trubbiga verktyg p.g.a. den alltför höga motorbelastningen. - Verktyg som inte är lämpliga för verktygs-varvtalet på tomgång. Anvisningar för användning av personliga skyddsutrustningar - Använd alltid din personliga skydddsutrustning när du arbetar med maskinen: hörselskydd, dammskyddsmask, skyddsglasögon och skyddshandskar. Anvisningar för driften: - Kom inte i närheten av kapområdet och verktyget med händerna. Håll i extrahandtaget eller i motorhöljet med den andra handen. - Rör inte området under arbetsstycket. - Anpassa snittdjupet till arbetsstyckets grovlek. - Håll aldrig fast arbetsstycket i handen eller över benet. Säkra arbetsstycket på stabilt underlag. - Håll endast i aggregatet på de isolerade greppytorna när arbeten utförs där kapverktyget kan träffa gömda elledningar eller den egna aggregatkabeln. - Använd alltid ett anslag, eller kantstyrning, vid längskapning. - Använd alltid verktyg i rätt storlek och med passande monteringshål (t.ex.stjärnformat eller runt). - Använd aldrig skadade eller felaktiga verktygsbrickor eller -skruvar. - Håll fast maskinen med båda händerna och ha armarna i ett läge där du klarar att hålla emot rekylkrafterna. Stå alltid vid sidan av verktyget. Placera det aldrig i linje med kroppen. - Släpp På-/Av-knappen om verktyget fastnat eller om bearbetningen avbryts av annan anledning. Håll maskinen lugnt i materialet, tills verktyget står helt stilla. Försök aldrig att ta bort maskinen från materialet, eller att dra den bakåt, så länge verktyget rör sig eller det kan komma en rekyl. - När du vill starta om ett verktyg som sitter fast i materialet ska du centrera verktyget i verktygsspalten och kontrollera om verktygständerna är fasthakade i arbetsstycket. - Stötta stora skivor för att undvika risken för en rekyl p.g.a. ett fastsittande verktyg. - Använd inga trubbiga eller skadade verktyg. - Var extra försiktig vid "djupkapning" när det inte går att se vad som döljer sig bakom arbetsområdet, t.ex. en befintlig vägg. - Före varje användningstillfälle måste kontrolleras att skyddskåpan stänger helt. Använd inte notfräsen när skyddskåpan inte är fritt rörlig och inte stänger sig direkt. Kläm eller bind aldrig fast skyddskåpan när den är öppen. - Kontrollera skicket på skyddskåpans fjädrar och deras funktion. Låt serva maskinen före användning när skyddskåpan och fjädrarna inte arbetar felfritt. - Säkra alltid maskinens basplatta mot förskjutning bakåt vid djupkapning. - Lägg inte notfräsen på arbetsbänken eller på golvet utan att skyddskåpan täcker verktyget. - Kontrollera arbetsstycket så att det inte innehåller främmande material. Såga eller fräs inte i ståldelar.-113- - Använd spånavvisaren vid fräsning av kompoundplattor i aluminium för att undvika skador på maskin och material. Anvisningar för servcie och underhåll: - Regelbunden rengöring av maskinen, framför allt av justeringsanordningar och styrfunktioner, är en viktig säkerhetsaspekt. - Endast original MAFELL reservdelar och tillbehör får användas. I annat fall föreligger inga anspråk på garantiåtaganden och inget ansvar från tillverkarens sida. 4 Förbereda/ställa in

Före idrifttagning måste det kontrolleras att nätspänningen överensstämmer med vad som står på maskinens kapacitetsskylt.

Risk Hälsovådligt damm måste suga upp med en M-sugare. Maskinen ska anslutas till en lämplig, extern suganordning vid alla arbeten där en stor mängd damm skapas. Lufthastigheten måste vara minst 20 m/s. Utsugningsstosens 1 (bild 1) inre diameter är 35 mm.

Använd ett vasst verktyg för att få en bra snittkvalitet. Utgå från materialet och välj ett verktyg i listan i kapitel

4.4 Säkra maskinen så att den inte välter

Notfräsen har en glidanordning på locket som stöd så att den inte välter. Glidanordningen måste vridas för de olika användningarna (med eller utan skena).

• Skruva ur fästskruven 27 (bild 1) med insex- skruvmejseln 4 (bild 2).

• Vrid glidanordningen 28 (bild 1) runt fästskruven, tills indikeringen som är tryckt på glidanordningen (höger) motsvarar den användning du vill ha (med eller utan skena). (Det finns justerskruvar 26 (bild 1) på under- och översidan av glidanordningen för ev. finjustering. De kan ställas in med insex- skruvmejseln 4 (bild 2).

• Dra fast fästskruven 27 (bild 1) igen..

4.6 Verktygsbyte på sågblad, gipsfräs resp. alu-

Risk Drag alltid ur nätkontakten vid alla servicearbeten.

Spånavvisaren skall skruvas av före verktygsbyte. Skyddskåpan kan inte öppnas om spånavvisaren är monterad.

• Skruva ut sänkskruven med spånavvisaren 44 (bild

11) med insex-skruvmejsel 4 (hållare bild 2).

• När verktygen ska bytas ställer du maskinen med mallkapning 17 (bild 1) resp. spånspridningsskyddet 38 (bild 4) på kanten av en anläggningsyta, så att locket kan svänga över kanten vid öppningen.

• Tryck på tryckfält 2 (bild 5) för att fälla skyddskåpans lock 23 (bild 4) åt sidan. Dra upp spärrspaken 3 medan tryckreglaget hålls intryckt. När man drar i spärrspaken arreteras axeln automatiskt och kopplingsspaken 8 (bild 5) spärras.

• Lossa flänsskruven 5 (bild 4) motsols med insex- skruvmejseln 4 (hållare bild 2). Dra bort slitsenheten resp. den ställbara notfräsen framåt.

• Skjut på den bakre flänsen 29 (bild 8) på axeln (såvida den inte finns).

• Klämflänsarna måste vara fria från vidhäftande delar.

• Sätt på sågklingan, gipskartongfräsen eller aluminiumfräsen på den bakre flänsen 29 (bild 8).-114-

• Var noga med rotationsriktningen när verktyget sätts i (se pilriktning på huset och på locket).

• Sätt på spännflänsen och fläns-skruv på verktyget.

• Dra fast fläns-skruven genom att vrida medsols med insex-skruvmejseln .

• Stäng locket på skyddskåpan. Fäll ner locket och tryck spärrspaken 3 (bild 5) nedåt.

4.7 Montering av spånavvisaren

Vid fräsning av kompoundplattor i aluminium skall alltid spånavvisaren monteras. Genom detta undviks skador på maskin och material. Gör då på följande sätt:

• Fäst spånavvisaren 44 (bild 10) genom att skruva fast sänkskruven med insex-skruvmejseln 4 (hållare bild 2).

4.8 Verktygsbyte på slitsenhet resp. ställbar

Risk Drag alltid ur nätkontakten vid alla servicearbeten.

Spånavvisaren skall skruvas av före verktygsbyte. Skyddskåpan kan inte öppnas om spånavvisaren är monterad.

• När verktygen ska bytas ställer du maskinen med markeringen 17 (bild 1) resp. spånspridningsskyddet 38 (bild 4) på kanten av en stödyta, så att locket kan svänga över kanten vid öppningen.

• Tryck på tryckreglaget 2 (bild 5) för att fälla skyddskåpans lock 23 (bild 4) åt sidan. Dra upp spärrspaken 3 medan tryckreglaget hålls intryckt. När man drar i spärrspaken arreteras axeln automatiskt och kopplingsspaken 8 (bild 5) spärras.

• Lossa fläns-skruven 5 (bild 4) motsols med insex- skruvmejseln 4 (hållare bild 2).

• Ta bort flänsen 6 (bild 4) och flänsskruven 5 (bild 4).

• Ta bort den bakre flänsen 29 (bild 8) (om den finns).

• Skjut på slitsenheten resp. den ställbara notfräsen på axeln.

• Dra fast fläns-skruven 5 (bild 4) genom att vrida medsols med insex-skruvmejseln.

• Stäng locket på skyddskåpan. Fäll då ner locket och tryck spärrspaken 3 (bils 5) neråt.

4.9 Ställa in fräsbredd resp. montera ihop den

ställbara notfräsen Den ställbara notfräsen 30 (bild 9) är en vändplatte- fräs som du kan ställa in på fräsbredder mellan 15,4 och 25,0 mm. Det följer med distansbrickor i följande tjocklekar till den ställbara notfräsen: 5 / 2 /1 / 0,5 (2x) / 0,3 (2x) / 0,1. Med dessa kan du få mellanbredder i 0,1 - 0,2 mm steg. Gör då på följande sätt:

• Ställ först in den nödvändiga notfräsbredden med de medföljande distansbrickorna (den ställbara notfräsen har en notbredd på 15,4 mm utan distansbrickor).

• När den ställbara notfräsens olika delar ska monteras ihop sätts först distansbrickorna som inte behövs på den främre flänsen 31 (bild 9). Då är det viktigt att den tjockaste distansbrickan alltid sitter först på spännflänsen.

• Sätt sedan först den främre delen av den ställbara notfräsen (sidan med text) på flänsen.

• Sätt de distansbrickor som behövs på flänsen

• Sätt på den bakre delen av fräsen på flänsen och tryck ihop hela enheten (ev. med lätt vridning), tills den främre flänsen hakar fast i den bakre.

Justeringsområdet som är angivet på den ställbara notfräsen får under inga omständigheter överskridas. Säkerställ att alla medföljande distansbrickor alltid monteras.-115-

4.10 Montera ihop slitsenheten

• Ta slitsenhetens bakre fäste (stjärnformad genomföring i öppningen) med den korta diametern i vänsterhanden.

• Skjut på sågbladet på fästets diameter på sådant sätt att sågtänderna är riktade mot dig över fästet.

• Skjut på en distansbricka på fästet.

• Upprepa alltihop med sågblad och distansbricka i samma ordningsföljd två gånger till.

• Sätt in den främre flänsen med den integrerade flänsskruven i öppningen och skruva på flänsen med lätt tryckrörelse tills den hakar fast.

4.11 Vändplattebyte och -inställning "ställbar

notfräs" Den ställbara notfräsen 30 (bild 9) är bestyckad med 4 HM-vändplattor 32 och 4 HM-grovkapare 33. När skären blir trubbiga kan du vända vändplattan 32 (bild

9) tre gånger och vändplattan 33 (bild 9) två gånger.

Sedan måste nya, original-vändplattor monteras. Gör då på följande sätt:

• Ta bort den ställbara notfräsen 30 (bild 9) från maskinen, så som beskrivs vid 4.8.

• Skruva ur sänkskruvarna 34 (bild 9) med torx- skruvmejseln.

• Rengör alla delar och fräsens knivkamrar.

• Vänd eller byt ut vändplattorna 32 och 33.

• Sätt fast vändplattorna med sänkskruvarna och dra fast dessa med torx-skruvmejseln (4 Nm) igen. De båda delarna är rätt insatta när baksidan på en knivkant ligger an mot stödenheten och sänkskruven kan skruvas in så långt att skruvens yta ligger under eller i nivå med vändplattans yta (se bild 9). Då är den radiala skär-utskjutningen på max. 1,1 mm garanterad.

4.12 Vändplattebyte och -inställning "gipsfräs"

Gipsfräsen 35 (bild 10) är bestyckad med 2 HM- vändplattor (4 skär) och 4 HM-vändplattor (3 skär). När skären blir trubbiga kan du vända vändplattan 36 (bild

10) två gånger och vändplattan 37 (bild 10) tre gånger.

Sedan måste nya, original-vändplattor monteras. Gör då på följande sätt:

• Ta bort gipsfräsen 35 (bild 10) från maskinen, så som beskrivs vid 4.7.

• Skruva ur sänkskruvarna 34 (bild 10) med torx- skruvmejseln.

• Rengör alla delar och knivkamrarna i gipsfräsen.

• Vänd eller byt ut vändplattorna 36 och 37.

• Sätt fast vändplattorna med sänkskruvarna och dra fast dessa med torx-skruvmejseln (4 Nm) igen. De båda delarna är rätt insatta när baksidan på en knivkant ligger an mot stödenheten och sänkskruven kan skruvas in så långt att skruvens yta ligger under eller i nivå med vändplattans yta (se bild 10). Då är den radiala skär-utskjutningen på max. 1,1 mm garanterad.

Alu-kompositfräsplattor kan inte vändas eftersom de är fastlödda. (Ett trubbigt verktyg måste slipas). 5 Användning

Använd alltid din personliga skydddsutrustning när du arbetar med maskinen.

Innehållet i denna bruksanvisning måste vara känt av alla som ska hantera maskinen, med speciell hänvisning till kapitlet "Säkerhetsanvisningar".

5.2 Till- och frånkoppling

• Starta: Först släpper du på startspärren genom att trycka på spärrspaken 7 (bild 5). Därefter drar man i kopplingsspaken 8 medan spärrspaken hålls intryckt. Eftersom brytaren saknar spärrfunktion arbetar sågen bara så länge kopplingsspaken trycks in. Den inbyggda elektroniken sörjer för smidig acceleration och anpassar varvtalet till det fast inställda värdet vid belastning. Dessutom styr den här elektroniken motorn vid överlastning, d.v.s. verktyget stannar. Stäng sedan av sågen. Starta den därefter igen och fortsätt såga men med reducerad matningshastighet.-116- Med inställningsratten 9 (bild 3) kan du ställa in verktygsvarvtalet steglöst mellan 3600 och 6250 min

• Avstängning: släpp kopplingsspaken 8 när sågen ska stängas av. Verktygets stopptid begränsas till ca 5 sek. genom den inbyggda, automatiska bromsen. Startspärren aktiveras automatiskt igen och säkrar notfräsen mot oavsiktlig start.

5.3 Skårning av styrskena (specialtillbehör)

Risk Första användning Trimma spånspridningsskyddet 38 (bild 4) med sågklingan före första idrifttagningen:

• Lägg skenan på ett jämt underlag.

• Sätt på maskinen vid början av skenan med spåret 24 (bild 6) i basplattan på skenans fjäder.

• Ställ in snittdjupet på ca 3 mm.

• Starta maskinen och skjut den med jämn rörelse i snittriktningen, över hela längden. Snittkanten som skapats på spånspridningsskyddet fungerar som markeringskant för sågbladet, den ställbara notfräsen och slitsenheten.

• Lägg skenan på arbetsstycket.

• Lägg an mot arbetsstycket och rikta in det mot mallen. Spänn skenan med de båda skruvtvingarna (specialtillbehör) 39 för att fixera skenan (bild 8).

• Ställ in snittdjupet på maskinen.

• Starta maskinen och skjut den med jämn rörelse i snittriktningen.

• Rengör inte skenan med lösningsmedel – då kan antiglid-beläggningen skadas.

5.4 Inställning av snittdjup

Snittdjupet kan ställas in mellan 0 och 26 mm, indelat i 1 mm steg. Gör då på följande sätt:

• Justera pekaren 10 (bild 8) genom att vrida. Den övre positionen är för arbete med styrskena, den undre för arbete utan styrskena.

• Ställ in snittdjupet med djupanslaget 11 (bild 5) enligt skala. Anslaget har en 1 mm spärr.

• Lossa cylinderskruven 12 (bild 5) med insex- skruvmejseln 4 (hållare bild 2) för att ställa in mellanmått. Ett varv motsvarar 1 mm, ett delstreck på skruvhuvudet motsvarar 0,1 mm.

Ställ in önskat snittdjup enligt kapitel 5.4.

Använd en styranordning till notfräsningen. Bredare spår får man om styranordningen förskjuts i sidled, från höger till vänster.

Risk Spårfräsen är inte lämplig för frihandsmanövrering. Det är tvingande nödvändigt att använda parallellanslag, stödanslag, KSS- skena eller F-skenstyrning. Hos KSS-utförandet lägger du arbetsstycket stabilt på stödbockar.-117-

5.7 Snitt med djupanslag

Risk Risk för rekyl vid snitt med djupanslag! Innan maskinen sänks ner ska den placeras med basplattans bakre kant mot ett anslag som är fäst på arbetsstycket. När styrskena (specialtillbehör) används måste du montera anslaget, som finns som specialtillbehör, på skenan. Håll stadigt i handtaget när maskinen sänks ner och skjut den lätt framåt!

5.8 Arbeta efter mall

Basplattan har två fasta markeringsvisare 17 och 25 (bild 1). Markeringsvisaren 25 motsvarar mitten av gips- och alu-kompositfräsen. Markeringsvisaren 17 motsvarar insidan av sågbladet, den ställbara notfräsen och slitsenheten.

• Använd alltid en riktstyrning.

• Säkra arbetsstycket mot förskjutning och ställ in arbetsstyckesstöden på sådant sätt att verktyget löper fritt under arbetsstycket (vid avkapande snitt).

• Håll fast maskinen i handtaget och lägg an mot arbetsstycket med den främre delen av basplattan.

• Starta notfräsen (se 5.2). Gå ner till det inställda snittdjupet och skjut maskinen med jämna rörelser i snittriktningen.

• När snittet är färdigt stänger du av spårfräsen genom att släppa kopplingsspaken 8 (bild 5).

• Dra tillbaka maskinen i utgångspositionen i pålagt tillstånd och gör nedtagningen från arbetsstycket i denna position.På så sätt säkerställer du att den rörliga skyddskåpan är helt stängd.

• Sågaggregatet svänger tillbaka till det övre, spärrade läget.

5.9 Arbeta med parallellanslaget

Parallellanslaget 18 (bild 2) är avsett för arbete parallellt med en kant som redan finns. Anslaget kan placeras så väl till höger som till vänster på maskinen. Snittområdet på höger sida är då ca 170 mm och på vänster sida ca 345 mm.

• Vid arbete med parallellanslaget ställer du snittdjupsvisaren 10 (bild 8) i det undre läget (utan skena) genom att vrida.

• Parallellanslagets stänger har en skala som gäller den vänstra sågbladssidan.

• Du kan ändra snittbredden när vingskruvarna 19 (bild 2) lossats. Du förskjuter sedan anslaget i motsvarande grad drar sedan fast vingskruvarna igen. Om man vänder på parallellanslaget (styrytan för arbetsstyckes-kanten pekar uppåt) kan det även användas som extra underlägg för bättre styrning av notfräsen. Nu kan maskinen styras efter en läkt som sitter på arbetsstycket.

5.10 Arbeta med stödanslaget

Stödanslaget 20 (bild 3) är avsett för arbete parallellt med en kant som redan finns. Anslaget kan placeras så väl till höger som till vänster på maskinen. Snittområdet på höger sida är då ca 0 -100 mm och på vänster sida ca 23 - 230 mm.

• Vid arbete med stödanslaget ställer du snittdjupsvisaren 10 (bild 8) i det undre läget (utan skena) genom att vrida.

• Parallellanslagets stänger har en skala som gäller den vänstra sågbladssidan.

• Du kan ändra snittbredden när vingskruvarna 19 (bild 2) lossats. Du förskjuter sedan anslaget i motsvarande grad drar sedan fast vingskruvarna igen. Nu kan maskinen styras längs ett smalt arbetsstycke som löper under basplattan.

5.11 Arbeta med styrskena

• Placera maskinen så på styrskenan att basplattans spår 24 (bild 6) ligger över fjädern och förs igenom den.

• Ställ snittdjupsvisaren 10 (bild 8) i övre positionen (med skena) genom att vrida. Då går det även att använda skalan med skenan..-118-

5.12 Arbeta med positionsvisare

Använd positionsvisaren för inriktningen av styrskenan på en markering i mitten av styrspåret.Den följer med maskinen resp. verktygen (för gipsfräs och alu-kompositfräs). Gör då på följande sätt:

• Sätt på positionsvisaren 42 (bild 6) på styrskenans fläns.

• Förskjut positionsvisaren på skenan, fram till markeringen..

• Förskjut skenan med positionsvisare tills markeringsvisarens främre (röda kant) överensstämmer med markeringen.

• Sätt maskinen på skenan (verktyget är nu centrerat mot markeringen).

• Ställ in fräsdjupet som behövs och bearbeta arbetsstycket. 6 Underhåll och service

Risk Drag alltid ur nätkontakten vid alla servicearbeten. MAFELL-maskiner är konstruerade för lågfrekvent servicenivå. Använda kullager har smörjning som gäller för lagrets livstid. Efter längre användning rekommenderar vi att låta en auktoriserad MAFELL-kundtjänstverkstad gå igenom maskinen. Endast vårt specialsmörjmedel, beställnr. 049040 (1 kg - burk), skall användas, gäller samtliga smörjpunkter.

Rengör elverktyget noggrant om elverktyget inte används under en längre tid. Spreja in blanka metalldelar med rostskyddsmedel.-119- 7 Åtgärdande av störning

Risk Felsökning efter orsak till föreliggande störning och åtgärdande av denna kräver alltid största uppmärksamhet och försiktighet. Drag först ur kontakten! Nedan återfinns några störningar samt orsaken till felen. Vid fortsatta störningar kontaktas inköpsstället eller MAFELL-kundtjänst direkt. Störning Orsak Åtgärd Maskinen startar inte Ingen ström Kontrollera strömförsörjningen Säkring defekt Byt ut säkring Kolborstar utslitna Lämna Lämna maskinen till MAFELL-kundtjänstverkstad Maskinen stannar upp under kapningsförloppet Strömavbrott Kontrollera säkringar Maskinen är överbelastad Reducera matningshastigheten Verktyg klämmer när maskinen skjuts framåt För hög hastighet Reducera matningshastigheten Trubbigt verktyg Släpp genast reglaget. Ta bort maskinen från arbetsstycket och byt ut verktyget Spänningar i arbetsstycket

Dålig maskinstyrning Sätt i parallellfäste Ojämn yta på arbetstycke Jämna ut ytan Brännmärken på snittytor Verktyg olämpligt för arbetsproceduren eller trubbigt Byt ut verktyg Spånutkast tilltäppt Trä för fuktigt Rengör spånutkastet För långvarig sågning utan uppsugning. Anslut maskinen till extern suganordning, t.ex. liten mobil sug.-120- 8 Specialtillbehör

Sågblad - HM Ø 120 x 1,8 x 20, 12 tänder (längskapning) Art. nr. 092560 - Sågblad -HM Ø 120 x 1,8 x 20, 24 tänder (längs- och tvärkapning) Art. nr. 092558 - Sågblad-HM Ø 120 x 1,8 x 20, 40 tänder (tvärkapning) Art. nr. 092559

Sågblad-HM Ø 120 x 1,2 x 20, 40 tänder (tvärkapning) Art. nr. 092578

Styrskena F 80, 800 mm lång Art. nr. 204380 - Styrskena F 110, 1100 mm lång Art. nr. 204381 - Styrskena F 160, 1600 mm lång Art. nr. 204365 - Styrskena F 210, 2100 mm lång Art. nr. 204382

Styrskena F 310, 3100 mm lång Art. nr. 204383

Vinkelanslag F-WA Art. nr. 205357 - Tillbehör för styrskena:

Skarvstycke F-VS Art. nr. 204363

Styrficka F 160 Art. nr. 204626 - Sats med skenväskor F80/160 med vinkelanslag bestående av: F80 + F160 + skarvstycke + vinkelfäste + två skruvtvingar + skenfodral Art. nr. 204749 - Sats med skenväskor F160/160 bestående av: 2 x F160 + skarvstycke + två skruvtvingar + skenfodral Art. nr. 204805

Vändplatta av hårdmetall (4 stycken behövs) Art.nr 206064

Faskniv (4 stycken behövs) Art.nr 201930

Gipsfräs MF-GF90 med 2 positionsvisare Art. nr. 205562

Faskniv (6 stycken behövs) Art.nr 201930

Gipsfräs MF-GF90 med 2 positionsvisare Art. nr. 206590

Vändplatta av hårdmetall (2 stycken behövs) Art.nr 206067

Faskniv (4 stycken behövs) Art.nr 201930 - Aluminiumfräs MF-AF90 med 2 lägesvisare + spånavvisare Art. nr. 206076

Alukompositfräs MF-AF135 med 2 lägesvisare + spånavvisare Art.nr 206600

Sugslang LW 35, 4 m antistatisk Art. nr. 093717 - Guide M (endast för trä-KSS) Art. nr. 208170

Guide ML (endast för trä-KSS) Art. nr. 204378

- Ändkåpor förp. F-EK Art. nr. 205400-121- - Vidhäftningsprofil F-HP 6,8M Art. nr. 204376

Spånspridningsskydd förp. F-SS 3,4M Art. nr. 204375

9 Materialval/verktygsval Material verktyg skivor av trä/träbaserat material gips/gipsfiberskivor alu- kompositskivor laminatskivor HM-sågblad X X X X Slitsenhet X X Ställbar notfräs
