NÁVOD NA OBSLUHU Pandora PRF0120981 ELICA

• Odsavač par nechte klesnout seshora až na příslušné sedlo a přišroubujte ke zdi jak uvedeno (Obr. 2).77 Indikátor nasycení ltrů Odsavač par indikuje kdy je nutno čistit ltry: Tukový ltr (každých cca 40 hod provozu): veškeré Led se rozsvítí modře Pachový ltr s aktivními uhlíky (každých cca 160 hod provozu): veškeré Led se rozsvítí modře, Led L2 a L3 bli- kají Reset signalizace nasycení ltrů Po vykonaném vyčištĕní ltrů podržte stisknuté tlačítko T1 a T3, Led L1, L2 a L3 krátce blikají modrým svĕtlem a pak nakonec zhasnou. Aktivace indikátoru signalizace nasycení pachových ltrů s aktivními uhlíky Tento indikátor je obyčejnĕ deaktivován. Pro jeho aktivaci postupujte podle následovného: Při vypnutém odsavači par tisknĕte a podržte stisknuté tlačítko a zároveň T1 a T2: nejdřív se rozsvítí L1 pak také L2 a L3 posléze po uvolnĕní tlačítek Led L2 a L3 krátce blikají na potvrzení aktivace. Deaktivace LED nasycení ltru s aktivními uhlíky: opa- kujte výše uvedenou operaci, ponejprv se rozsvítí zároveň Led L1, L2 a L3 posléze po uvolnĕní tlačítek Led L2 a L3 zhasnou na potvrzení deaktivace. ÚDRŽBA Tukový ltr Zachycuje tukové částice z vaření. Tukový ltr je nutné jednou měsíčně (nebo když systém signalizace nasycení ltrů signalizuje nutnost umytí) umýt pomocí neagresivních mycích prostředků v dřezu nebo v myčce s krátkým mycím cyklem s nízkou teplotou. Mytím v myčce může kovový tukový ltr vyblednout, na jeho ltrační výkon to ale nemá žádný vliv. Filtr s aktivními uhlíky (Jen pro ltrační verzi) Pohlcuje pa- chy z vaření. K nasycení uhlíkového ltru dojde po kratším či delším čase podle typu vaření a pravidelnosti čištĕní tu- kového ltru. V každém případĕ je nezbytné vyměnit náplň nejméně jednou za každé čtyři měsíce. Po vyjmutí tukových ltrů lze vložit uhlíkové ltry (Obr. 8) . Funkce Pro normální fungování spotřebiče je nutno otevřít výsuvný vozík a postupu- jte dle následujícího. Stlačením skla dolů, podle uvedeného obr. 12, je dosaženo odklapnutí a příslušné otevření. Po otevření výsuvného vozíku lze akti- vovat motor odsávání pouhým stisknu- tím tlačítka jak níže uvedeno. Zavření panelu se uskutečňuje obdob- ným způsobem, stlačením čelního skla až do úplného výsuvného vozíku. T1. T2. T3. Tlačítko ON/OFF timer: stisknĕte pro nastavení auto- matického vypnutí: Rychlost 1: 20 minut Rychlost 2: 15 minut Rychlost 3: 10 minut Intenzivní rychlost: 5 minut Tlačítko snížení rychlosti (výkonu) odsávání OFF 1: několikerým tisknutím lze zvyšovat nebo snižovat účinnost odsávání až do vypnutí odsavače par. OFF 2: při jakékoli rychlosti podržte tlačítko déle. Tlačítko ON/zvýšení účinnosti odsávání (výkon) (1-2-3-Intenzivní) Intenzivní rychlost trvá cca 5 minut, posléze se auto- maticky nastaví na rychlost 2.78 SK - Návod na montáž a používanie Striktne sa pridržiavajte pokynov uvedených v tom- to manuáli. Odmieta sa akákoľvek zodpovednosť za prípadné problémy, poškodenie alebo požiare spôsobené prístrojom, vyplývajúce z nedodržania pokynov uvedených v tomto manuáli. Digestor je určený na odsávanie dymu a výparov vznikajúcich pri varení a je určený len pre použitie v domácnosti. Digestor môže mať odlišný vzhľad v porovnaní a jeho vyobrazením v tomto manuáli, napriek tomu pokyny na používanie, údržbu a inštaláciu sú rovnaké. ! Je dôležité uschovať tento manuál, aby ste v prípade po- treby mohli doňho kedykoľvek nahliadnuť. V prípade pre- daja, postúpenia alebo presťahovania sa ubezpečte, aby zostal spoločne s výrobkom. ! Pozorne si prečítajte pokyny: sú v nich uvedené dôležité informácie o inštalácii, o používaní a bezpečnosti. ! Nerobte úpravy na elektrických či mechanických častiach výrobku, alebo na jeho vývodoch. ! Predtým, ako pristúpite k inštalácii prístroja, ubezpečte sa, či sú všetky jeho komponenty nepoškodené. V opačnom prípade kontaktujte predajcu a výrobok neinštalujte. Upozornenia Pred akoukoľvek operáciou čistenia alebo údržby odpojte digestor z elektri- ckej siete vytiahnutím zástrčky alebo vypnutím hlavného ističa v byte. Pri všetkých operáciách inštalácie a údržby používajte pracovné ru- kavice. Prístroj môžu používať deti nie mladšie ako 8 rokov a osoby so zníženou fyzickou, zmyslovou alebo mentálnou schopnosťou, alebo osoby bez akejkoľvek skúsenosti alebo po- trebnej znalosti len pod pohľadom, alebo po náležitom poučení ohľadom bezpečného používania prístroja a oboznámení sa s nebezpečenstvom s tým súvisiacim. Je potrebné dohliadnuť, aby sa deti nehrali s prístrojom. Deti bez dozoru nesmú vykonávať čistenie a údržbu prístroja. Miestnosť musí byť dostatočne od- vetraná, ak bude digestor používaný súčasne s ďalšími plynovými spotrebičmi alebo spotrebičmi na iné palivo. Digestor je potrebné často čistiť zvnútra aj zvonka (ASPOŇ RAZ ZA MESIAC), každopádne je potrebné sa riadiť pokynmi pre údržbu uvedenými v tomto manuáli. Nedodržanie pravidelného čistenia di- gestora a výmeny a čistenia ltrov spô- sobuje riziko vzniku požiaru. Používanie plameňa škodí ltrom a môže byť dôvodom vzniku požiaru, preto je v každom prípade sa mu vyhnúť. Fritovanie musí prebiehať pod kontro- lou, aby sa predišlo vznieteniu oleja. POZOR: Keď je varná doska zapnu- tá, prístupné časti digestora sa môžu zohriať. Pozor! Nezapájajte prístroj do elektri- ckej siete pokiaľ nebola inštalácia cel- kom dokončená. Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré musia byť prijaté pre odvod pár, je potrebné sa striktne riadiť predpismi vydanými miestnymi kompe- tentnými orgánmi. Nasávaný vzduch nesmie byť odvád- zaný do kanalizácie používanej na od- vod dymu pochádzajúceho z plynových spotrebičov alebo zo spotrebičov na iné palivo. Nikdy nepoužívajte digestor bez správne namontovanej mriežky!79 Digestor nesmie byť NIKDY používaný ako odkladacia doska, okrem prípadu, keď je to výslovne uvedené. Používajte len xačné skrutky, ktoré sú pribalené k výrobku a určené na jeho inštaláciu, alebo ak nie sú súčasťou ba- lenia, je potrebné zakúpiť správny typ skrutiek. Použite správnu dĺžku skru- tiek uvedených v návode na inštaláciu. V prípade pochybností sa obráťte na autorizované servisné centrum alebo na kvalikovaný personál. POZOR! Nenainštalovanie skrutiek a xačných prvkov v súlade s týmito pokynmi môže viesť ku vzniku rizika elektrickej povahy. Odmieta sa akákoľvek zodpovednosť za prípadné problémy, poškodenie alebo požiare spôsobené prístrojom, vyplývajúce z nedodržania pokynov uvedených v tomto manuáli. V snahe neustále zlepšovať naše výrobky si vyhradzujeme právo zaviesť zmeny ohľadom ich technických, funkčných alebo estetických vlastno- stí, vyplývajúce z ich vývoja. V prípade verzie s externým motorom je pre nor- málne fungovanie digestora potrebné použitie odsávacieho bloku (externý motor) od toho istého výrobcu. Tento prístroj je označený ako zhodný s Európskou smernicou 2012/19/EC o nakladaní s doslúžilými elektrickými a elektronickými spotrebičmi, Waste Electrical and Electronic Equipment (WEEE). Tým, že sa užívateľ ubezpečí, že tento výrobok bude vhodne zlikvido- vaný, prispeje k zamedzeniu potenciál- nych negatívnych následkov na životné prostredie a zdravie. Symbol zobrazený na výrobku alebo v sprievodnej dokumentácii označuje, že tento výrobok nesmie byť spracovaný a likvidovaný ako domo- vý odpad, ale musí byť odovzdaný na vhodnom zbernom mieste a určený na recykláciu elektrických a elektronických prístrojov. Zlikvidujte výrobok v zmysle miestnych predpisov platných pre likvi- dáciu odpadu. Ohľadom ďalších infor- mácií o spracovaní, zbere a recyklácií tohto výrobku kontaktujte príslušný miestny úrad, službu pre zber domo- vého odpadu alebo predajcu, u ktorého bol výrobok zakúpený. Výrobok bol projektovaný, testovaný a realizovaný v súlade s normami o:

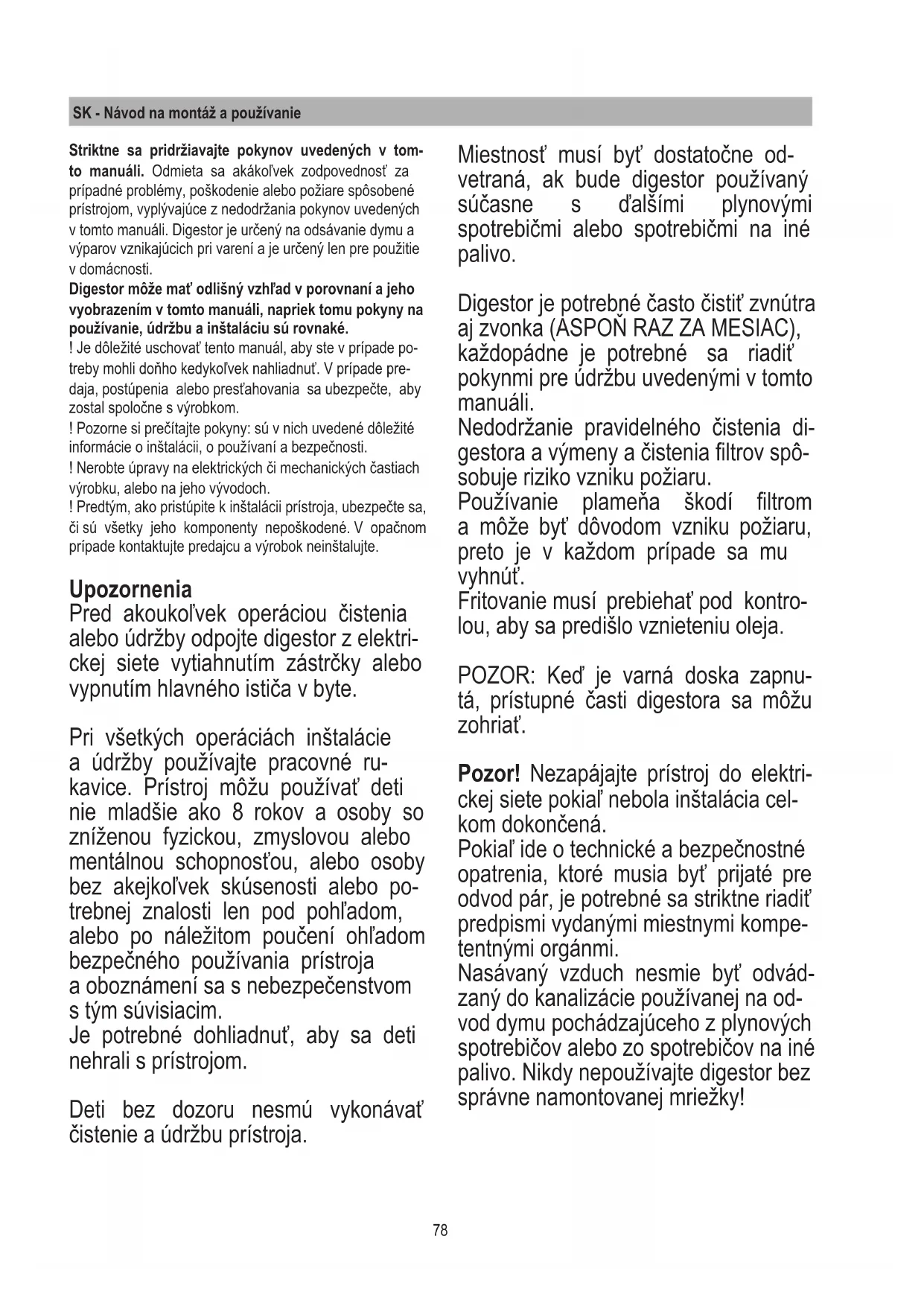

3-2; CEI/EN 61000-3-3. Odporúčania pre správne používanie za účelom zníženia dopadu na životné prostre- die: Keď začnete variť, zapnite dige- stor na najnižšiu rýchlosť, pričom ho necháte zapnutý ešte niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary, pričom použitie funkcie booster je vhodné len v extrémnych prípadoch. Pre udržanie účinného systému redu- kcie pachov v prípade potreby vymeňte uhlíkové lter/ltre. Pre udržanie účinnosti tukového ltra je potrebné ho vyčistiť. Pre optimalizáciu účinnosti a minima- lizáciu hlučnosti je potrebné použiť čo najväčší priemer kanalizačného systé- mu uvedeného v tomto manuáli.80 Používanie Digestor je realizovaný tak, aby bol používaný vo verzii s odvádzaním a od- vetrávaním alebo s ltráciou s vnútor- nou cirkuláciou. Verzia s odvádzaním Para je odvádzaná do exteriéru cez vývodná kanalizácia upevnená na spojovaciu prírubu. Priemer odvodnej kanalizácie musí byť zhodný s priemerom spojovacieho krúžku. Pozor! Vývodná rúra sa nedodáva spo- lu s výrobkom a treba ju zakúpiť. V hori- zontálnom smere musí mať rúra mierny sklon smerom nahor (približne 10°) tak, aby mohol byť vzduch ľahšie dopravo- vaný smerom von. Ak je digestor vybavený uhlíkovými l- trami, tieto treba vybrať. Verzia s ltráciou Nasávaný vzduch je zbavený tuku predtým, ako je vovedený späť do mie- stnosti. Pre použitie digestora v tejto verzii je potrebné inštalovať dodatočný ltračný systém na báze aktívneho uhlia. Nota: Vzduch recyklovaný cez uhlíkové ltre je vháňaný do kuchyne prostredníc- tvom kanalizácie, ktorá odvádza vzduch na boku kuchynskej skrinky. Inštalácia Nota: inštalácia musí byť vykonaná tak, aby bol vždy zaručený prístup k digestoru a elektronickým častiam kvôli prípadným zásahom servisného technika. UPOZORNENIE: Umiestnite kovovú schránku obsahujúcu elektronické kom- ponenty do vzdialenosti nie menšej ako 65 cm od plynovej varnej dosky alebo v každom prípade do vzdialenosti 65 cm od bodu nasávania digestoru. ODPORÚČANIE: Odporúčame vám inštalovať kovovú schránku obsahu- júcu elektronické komponenty vo výške aspoň 10 cm od podlahy a v dostatočnej vzdialenosti od všetkých zdrojov tepla (napr.: bočná strana rúry, varná doska). V prípade, že pokyny na inštaláciu ply- novej varnej dosky uvádzajú väčšiu vzdialenosť, je potrebné túto dodržať. Elektrické pripojenie Zapojenie digestora do elektrickej siete musí byť uskutočnené kvalikovaným a špecializovaným technickým per- sonálom. Napätie siete musí byť zhodné a napätím uvedeným na štítku s charakteristikami, umiestnenom vo vnútri digestora. Ak má prívodný kábel zástrčku, zapojte digestor do zásuvky zhodnej s platnými normami, umiestnenej na mieste prístupnom i po inštalácii, aplikujte dvojpólový spínač podľa normy, ktorý v prípade prepätia III zabezpečí úplné odpojenie zo siete zhodne s pravidlami inštalácie. Pozor! Pred opätovným zapojením obvodu digestora do siete a previer- kou správneho fungovania, vždy skon- trolujte či bol správne namontovaný prívodný kábel. Montáž Skôr ako pristúpite k inštalácii prístroja, presvedčte sa, či sú všetky jeho časti nepoškodené, v opačnom prípade kontaktujte predajcu a nepokračujte v inštalácii. Okrem toho si pozorne prečítajte všetky pokyny uvedené v ďalšom texte.81

• Upevnite digestor vo vnútri skrinky pričom použije príslušné dodané str- mene (obr. 3). Pokračujte v montáži strmeňov v spodnej časti digestora (obr.4). Pred osadením skrutiek do skrinky sa ubezpečte, či je výrobok osadený kol- mo na pracovnú dosku. V prípade verzie s motorom na boku pristúpte k montáži motora, pričom na- smerujete výstup vzduchu smerom na- dol alebo nahor (Obr. 5). Motor môže byť inštalovaný tak na prednej strane ako aj na zadnej strane downdraft-u. Po ukončení inštalácie motora treba pristúpiť k montáži kanalizácie výstupu vzduchu. V prípade verzie s externým motorom uložte odsávací blok (externý motor) do vhodnej polohy a nastavte kana- lizáciu na odvod vzduchu. Pokračujte v montáži kanalizácie výstupu vzduchu medzi externým motorom a downdraft- om. Zvoľte smer výstupu vzduchu z pia- tich možností (Obr. 6) a nainštalujte spojovací diel. Po ukončení inštalácie a zapojení výrobku do elektrickej siete, nadvihni- te downdraft zatlačením na jeho čelnú časť tak, ako je vyobrazené na obr. 7. Následne nainštalujte uhlíkové ltre, v prípade verzie s ltráciou (uhlíkové ltre sú dodávané separátne, spolu s príslušným kitom), tukové ltre (viď obr. 8), potom nainštalujte čelné sklo tak, ako je vyobrazené na obr. 9; dajte pozor pri nasadení skla, viď obrázok 10.

• Umiestnite kovovú schránku obsahu- júcu elektronické komponenty do ľahko dostupné miesto kvôli prípadných zá- sahom servisného technika, pričom za- pojíte elektrické konektory samotného digestora. (Obr.11) Použite kanalizáciu na odvádzanie vzduchu, ktorého maximálny dĺžka ne- presiahne 5 metrov.

• Je potrebné obmedziť počet kolien vo vzduchovej kanalizácii, nakoľko každé koleno znižuje účinnosť odsávania o hodnotu 1 bežného metra. (Napr.: ak budú použité 2 kolená s 90° uhlom, dĺžka kanalizácie by nemala presiahnuť 3 metre).

• Vyhnite sa drastickým zmenám smeru.

• Použite kanalizáciu s konštantným pri- emerom 150mm po celej jeho dĺžke.

• Použite kanalizáciu z materiálu, ktorý je schválený príslušnými normami.

• V prípade nedodržania predchádza- júcich pokynov dodávateľ nezodpove- dá za problémy súvisiace s prietokom alebo hlučnosťou a nebude poskytnutá záruka. Predtým, ako urobíte otvor, skontro- lujte, či vo vnútornej časti kuchynskej skrinky, do zóny uloženia digestora ne- zasahuje konštrukcia samotnej skrinky alebo iné prekážky, ktoré by mohli predstavovať problémy pri správnej inštalácii. Ubezpečte sa, či sú vonkajšie rozmery digestora a varnej dosky kom- patibilné so skrinkou a teda či je možné ich inštalovať.

• V zadnej časti varnej zóny urobte ot- vor v tvare obdĺžnika s nasledovnými rozmermi: (Obr. 1). 822mm X 100mm. V prípade verzie s už namontovaným motorom odstráňte skrutky a vyberte odsávací blok, aby ste do vytvoreného otvoru mohli vložiť downdraft.
