MANUAL DE UTILIZADOR Pandora PRF0120981 ELICA

• Colocar la caja metálica que contiene los componentes electrónicos en una zona de fácil acceso en caso de cual- quier intervención de asistencia, conec- tando las conexiones eléctricas de la misma a la campana (Fig. 11). Funcionamiento Para un normal funcionamiento del pro- ducto hay que abrir el carro extraible en el siguiente modo. Empujar el vidrio hacia abajo, como muestra la gura 12, se desenganchará y abrirá. Después de haber abierto el carro ex- traible se podrá poner en marcha el motor de aspiración usando el teclado como se muestra a continuación. El panel se cierra de la misma manera, es necesario apretar el vidrio frontal ha- sta cerrar completamente el carro. T1. T2. T3. Tecla ON/OFF timer: apretar para programar el apa- gado automático: Velocidad 1: 20 minutos Velocidad 2: 15 minutos Velocidad 3: 10 minutos Velocidad intensiva: 5 minutos Tecla de disminución de la velocidad (potencia) de aspiración OFF 1: apretar más de una vez para bajar la veloci- dad hasta apagar la campana OFF 2: a cualquier velocidad mantener presionado de forma prolongada. Tecla ON/aumento velocidad(potencia) de aspiración (1-2-3-Intensivo). La velocidad intensiva dura casi 5 minutos, despés queda congurada automáticamente la velocidad 2.36 PT - Instruções de montagem e de uso Siga exatamente as instruções contidas neste manual. O fabricante declina toda a responsabilidade por quaisquer inconvenientes, danos ou incêndios provocados ao aparel- ho resultantes da ausência de observação das instruções fornecidas neste manual. O exaustor é concebido para a aspiração de fumos e vapores de cozinha e destina-se ape- nas para uso doméstico. O exaustor pode ter estéticas diferentes do que ilustrado nos desenhos deste folheto, no entanto, as instruções de utilização, manutenção e instalação permanecem as me- smas. ! É importante manter este manual para podê-lo consultar a qualquer momento. No caso de venda, de cessão ou mudança de casa, certique-se que permanece com o produto. ! Leia atentamente as instruções: existem informações im- portantes sobre instalação, uso e segurança. ! Não faça alterações elétricas ou mecânicas no produto ou nos tubos de escape. ! Antes de prosseguir com a instalação do aparelho, veri- que que nenhum dos componentes esteja danicado. Caso contrário, entre em contato com o seu revendedor e não prossiga com a instalação. Advertências Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da tomada elétrica, retirando a cha ou desli- gando o interruptor principal da habitação. Para todas as operações de instalação e manutenção, deve usar luvas de tra- balho. O aparelho pode ser utilizado por crianças de idade não inferior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzi- das, ou com falta de experiência ou do conhecimento necessário, desde que sob vigilância ou após terem recebido instruções relativas ao uso seguro do aparelho e à compreensão dos perigos a si inerentes. As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho. A limpeza e manutenção não devem ser realizadas por crianças sem supervisão. A sala deve dispor de uma ventilação suciente quando o exaustor for usado em conjunto com outros aparelhos a gás ou outros combustíveis. O exaustor deve ser limpo frequente- mente tanto por dentro como por fora (PELO MENOS UMA VEZ POR MÊS), respeite de qualquer forma o que esti- ver expressamente indicado nas in- struções de manutenção deste manual. A não observância das regras de hi- giene do exaustor e da substituição e limpeza dos ltros pode causar riscos de incêndios. É estritamente proibido cozinhar sobre o fogo direto. O uso de fogo livre é prejudicial para os ltros e pode causar incêndios, portan- to deve ser evitado em qualquer caso. A fritura deve ser feita sob supervisão, a m de evitar que o óleo superaqueci- do pegue fogo. ATENÇÃO: Quando o fogão está em operação, as partes acessíveis do exaustor podem tornar-se quentes. Atenção! Não ligue o dispositivo à cor- rente até que a instalação não for total- mente concluída. No que diz respeito às medidas técni- cas e de segurança a adotar para a de- scarga dos fumos, observe estritamen- te os regulamentos das autoridades locais competentes. O ar aspirado não deve ser transporta- do numa conduta usada para a descar- ga de gases produzidos por aparelhos de combustão a gás ou de outros com- bustíveis. Nunca utilize o exaustor sem a grelha corretamente montada!37 O exaustor NUNCA deverá ser utilizado como uma superfície de apoio, a menos que especicamente indicado. Utilize apenas os parafusos de xagem fornecidos com o produto para a insta- lação ou, se não for fornecido, compre o tipo correto de parafusos. Use o tamanho correto para os parafusos, que está identi- cado no Guia de instalação. Em caso de dúvida, consulte o seu centro de serviço autorizado ou o pessoal de qualicações semelhantes. ATENÇÃO! A não instalação dos pa- rafusos e dispositivos de xação em conformidade com estas instruções pode resultar em perigos de natureza eléctrica. O fabricante declina toda a responsa- bilidade por quaisquer inconvenientes, danos ou incêndios provocados ao aparelho resultantes da ausência da observação das instruções dadas ne- ste manual. A m de melhorar constantemente os nossos produtos, reservamo-nos o direito de fazer alterações às suas características técnicas, funcionais ou estéticas, derivantes da sua evolução. No caso da versão com motor exter- no, para o normal funcionamento do exaustor, é necessário usar um grupo aspirante (motor externo) do mesmo fabricante. Este aparelho está classicado de acor- do com a Diretiva Europeia 2012/19/ EC, Waste Electrical and Electronic Equipment (WEEE). Assegurando-se que este produto seja corretamente eliminado, o utilizador contribui a evitar potenciais consequências negativas para o ambiente e a saúde. O símbolo no produto ou na sua documentação indica que este produto não deve ser tratado como lixo domé- stico, mas sim ser entregue no ponto de recolha para a reciclagem de apa- relhos eléctricos e electrónicos. Dispor de acordo com os regulamentos locais para a eliminação de resíduos. Para informações adicionais sobre o trata- mento, recuperação e reciclagem deste produto, entre em contato com a sede local competente, o serviço de recolha de resíduos domésticos ou a loja onde adquiriu o produto. Equipamento projetado, testado e fabri- cado em conformidade com:

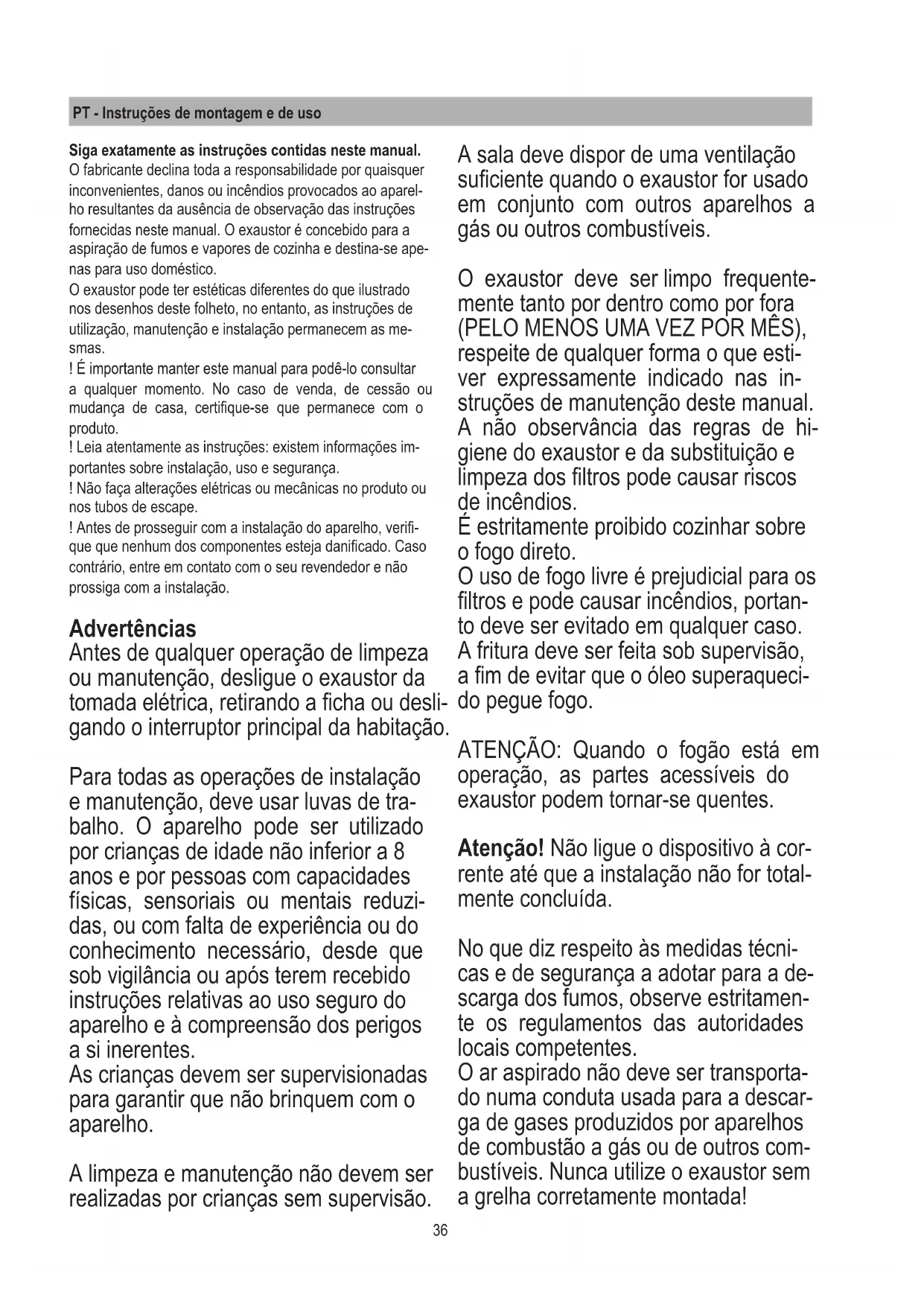

2; IEC/EN 61000-3-3. Dicas para o uso adequado com a nalidade de reduzir o impacto ambiental: quando começa a cozinhar, ligue o exaustor na velocidade mínima, deixando-o ligado por alguns minutos, mesmo após o m da cozedura. Aumente a velocidade apenas em caso de grandes quantidades de fumo e vapor, usando a função booster apenas em casos extre- mos. Para manter o sistema de redução de odores altamente eciente, substitua, quando necessário, o(s) ltro(s) de car- vão. Para manter altamente eciente o ltro de gordura, limpe-o, se necessário. Para maximizar a eciência e minimizar o ruído, use o diâmetro máximo do sistema de canalização indicado neste manual.38 Utilização O exaustor foi feito para ser usado em versão aspirante com evacuação exter- na ou ltrante com recirculação interna. Versão aspirante Os vapores são evacuados para o ex- terior através de um tubo de escape xado à ange de união. O diâmetro do tubo de escape deve ser equivalente ao diâmetro do anel de co- nexão. Atenção! O tubo de descarga não é fornecido e deverá ser comprado. Na parte horizontal, o tubo deve ter uma li- geira inclinação ascendente (cerca 10º) para que possa levar mais facilmente o ar para o exterior. Se o exaustor estiver equipado com ltros de carvão, estes devem ser removidos. Versão ltrante O ar aspirado será desengordurado an- tes de ser re-canalizado na divisão. Para utilizar o exaustor nesta versão, é ne- cessário instalar um sistema de ltragem adicional à base de carbonos ativos. Nota: O ar reciclado através dos ltros de carbono é re-enviado na cozinha através de um duto que transporta o ar de um lado do móvel. Instalação Nota: a instalação deve ser efetuada de modo a que seja sempre garantido o acesso ao exaustor e aos componentes electrónicos em caso de eventuais inter- venções de assistência técnica. ATENÇÃO: Coloque a vasilha que con- tém os componentes electrónicos a uma distância não inferior a 65 cm do fogão a gás ou de qualquer modo a 65 cm do ponto de aspiração do exaustor. RECOMENDAÇÃO: Recomendamos que instale a vasilha contendo os com- ponentes electrónicos a pelo menos 10 cm do chão e a uma distância suciente de todas as fontes de calor (ex: lado de um forno ou fogão). Se as instruções de instalação do dispo- sitivo de cozedura a gás especicarem uma distância maior, será necessário ter isso em conta. Ligação Elétrica A ligação do exaustor à tomada deverá ser efetuada por pessoal qualicado e especializado. A tensão de alimentação deverá corresponder à tensão indicada na etiqueta das características localizada no interior do exaustor. Se não dotada de cha de alimentação, ligue a uma to- mada em conformidade com as normas em vigor, colocada numa área acessível mesmo após a instalação. Se não dotada de cha de alimentação (ligação direta à rede elétrica) ou se a cha não estiver colocada numa área acessível, mesmo após a instalação, aplique um interruptor bipolar de forma a que assegure a desco- nexão completa da rede nas condições da categoria de sobretensão III, em con- formidade com as regras de instalação. Atenção! Antes de voltar a ligar o cir- cuito do exaustor à rede elétrica e de vericar o seu correto funcionamento, certique-se de que o cabo de rede esteja corretamente montado. Montagem Antes de prosseguir com a instalação do aparelho, verique que nenhum dos componentes esteja danicado, caso contrário entre em contato com o seu revendedor e não continue com a insta- lação. Leia também atentamente todas as instruções abaixo.39

• Fixe o exaustor no interior do armário usando os suportes fornecidos (Fig. 3). Proceda à montagem dos suportes na parte inferior do exaustor (Fig. 4). Antes de inserir os parafusos no armário, certique- se de que o produto seja perfeitamente perpendicular à superfície de trabalho.

• No caso da versão com o motor de bordo, proceda à montagem do grupo motor direcionando a saída do ar na posição pré-escolhida, para baixo ou para cima (Fig. 5). O motor pode ser instalado seja sobre o lado anterior que posterior do downdraft. Após ter insta- lado o motor, prossiga à montagem da canalização para a saída de ar. No caso da versão com o motor exterior, coloque num local apropriado o grupo aspi- rante (motor externo) e disponha a conduta de evacuação do ar de exaustão. Proceda à montagem da canalização da saída de ar entre o motor externo e o downdraft. Sele- cione o ar de saída entre as cinco possibili- dades (Fig. 6) e instale o conector fornecido. Após ter completado a instalação e ter ligado o produto à rede eléctrica, levan- te o downdraft, pressionando-o sobre a sede do frontal, como ilustrado na g. 7. Em seguida, instale os ltros de carvão, em caso da versão ltrante (os ltros de carvão são fornecidos separadamente, com um kit especial), os ltros antigor- dura (ver g. 8), em seguida, instale o vidro dianteiro, como ilustrado na g. 9; preste atenção à xação do vidro, como ilustrado na g. 10.

• Coloque a vasilha que contém os com- ponentes electrónicos numa área de fácil acesso para eventuais intervenções de assistência, ligando os conectores elétricos da mesma ao exaustor, (g. 11). Use um tubo de escape de ar de com- primento máximo não superior a 5 me- tros.

• Limite o número de curvas na cana- lização, porque cada curva reduz a eciência de aspiração equivalente a 1 metro linear. (Ex.: se usar nº2 curvas a 90°, o comprimento da canalização não deverá exceder os 3 metros de compri- mento).

• Evite mudanças drásticas na direção.

• Utilize uma conduta com diâmetro de 150mm constante ao longo de todo o comprimento.

• Use uma conduta de material certi- cado.

• Se não respeitar as instruções prece- dentes, o fornecedor não será respon- sável por problemas de uxo ou ruído e nenhuma garantia será dada. Antes de efetuar o furo, verique que no interior do móvel, em correspondên- cia com a zona de inserção do exau- stor, não esteja presente a estrutura do móvel ou outros detalhes que possam criar problemas para a correta insta- lação. Verique que as dimensões do exaustor e do fogão sejam compatíveis com a instalação móvel e portanto viáveis com a instalação.

• Efetue na parte posterior do fogão um furo retangular com as seguintes dimensões: (Fig. 1). 822mm X 100mm. No caso da versão com o motor já mon- tado, retire os parafusos e o grupo aspi- rante para poder inserir o downdraft no furo praticado.

• Instale o exaustor no furo praticado, insira-o de cima como mostrado (Fig. 2).40 Indicador de saturação dos ltros O exaustor indica quando é necessário executar a manu- tenção dos ltros: Filtro gorduras (aproximadamente a cada 40 horas de uso): todos os LEDs com luz azul. Filtro odores a carvão ativado (aproximadamente a cada 160 horas de uso): todos os LEDs com luz azul, os LED L2 e L3 piscam. Reset da saturação dos ltros Após ter executado a manutenção dos ltros, pressione continuadamente o botão T1 e T3, os LED L1, L2 e L3 pi- scam brevemente em azul para em seguida se apagarem completamente. Ativação do indicador de saturação do ltro odores a carvão ativado Este indicador está normalmente desativado. Para ativá-lo, prossiga da seguinte forma: Com o exaustor desligado, pressione e mantenha pres- sionado simultaneamente T1 e T2: antes acende-se L1 e depois também L2 e L3 em seguida à libertação dos botões, os LEDs L2 e L3 piscam brevemente para indicar a ativação bem-sucedida. Desativação dos LED de saturação do ltro de carvão: repita a operação acima, primeiro acendem-se simultanea- mente os LEDs L1, L2 e L3 e após a libertação dos botões, os LEDs L2 e L3 desligam-se para indicar a desativação bem-sucedida. MANUTENÇÃO Filtro antigordura Retém as partículas de gordura culinária. Deve ser limpo uma vez por mês (ou quando o sistema de indicação de saturação dos ltros – se previsto no modelo em sua posse – indica esta necessidade) usando detergen- tes não agressivos, à mão ou em máquina de lavar louça a baixa temperatura e ciclo curto. Quando lavado na máquina da loiça, o ltro antigordura pode descolorar ligeiramente, mas as suas características de ltragem mantêm-se absolutamente inalteradas. Filtro a carvões ativados (Somente na Versão Filtrante) Ab- sorve os odores causados pela cozedura. A saturação do ltro de carvão ocorre após um uso mais ou menos prolongado, dependendo do tipo de cozinha e da regularidade da limpeza do ltro de gorduras. Em qualquer caso, é necessário substituir o cartucho pelo menos a cada quatro meses. Após ter retirado os ltros antigordura, pode inserir os ltros de carvão (Fig. 8). T1. T2. T3. Botão timer ON/OFF: pressione para programar o desligar automático: Velocidade 1: 20 minutos Velocidade 2: 15 minutos Velocidade 3: 10 minutos Velocidade intensiva: 5 minutos Botão de diminuição da velocidade (potência) de aspiração OFF 1: pressione várias voltas para diminuir a veloci- dade até desligar o exaustor. OFF 2: a qualquer velocidade, mantenha pressiona- do. Botão ON/aumento da velocidade (potência) de aspi- ração (1-2-3-Intensivo). A velocidade intensiva dura cerca de 5 minutos, após os quais é denida automaticamente a velocidade 2. Funcionamento Para o funcionamento normal do produ- to, é necessário abrir o carrinho remo- vível, agindo como de seguida. Empurre o vidro para baixo, como indi- cado na g. 12, ocorrerá a dissociação e a relativa abertura. Após a abertura do carrinho extraível, será possível acionar o motor de aspi- ração, agindo sobre o teclado, como indicado abaixo. O fecho do painel ocorre de forma se- melhante, é necessário premir no vidro dianteiro até ao encerramento total do carrinho.41 ΕL - Οδηγίες συναρμολόγησης και χρήσης Ακολουθήστε αυστηρά τις οδηγίες που αναφέρονται σε αυτό το εγχειρίδιο. Δεν αναλαμβάνουμε καμία ευθύνη για τυχόν δυσχέρειες, ζημιές ή πυρκαγιές που προκαλούνται στη συσκευή και προέρχονται από την μη τήρηση των οδηγιών που αναφέρονται σε αυτό το εγχειρίδιο. Ο απορροφητήρας έχει σχεδιαστεί αποκλειστικά για την απορρόφηση των καπνών και των ατμών από το μαγείρεμα και προορίζεται μόνο για οικιακή χρήση. Ο απορροφητήρας μπορεί να έχει διαφορετική αισθητική από αυτή που απεικονίζεται στα σχέδια αυτού του εγχειριδίου ωστόσο, οι οδηγίες για τη χρήση, τη συντήρηση και την εγκατάσταση παραμένουν οι ίδιες. ! Είναι σημαντικό να διατηρείτε αυτό το εγχειρίδιο για να μπορείτε να το συμβουλεύεστε σε οποιαδήποτε στιγμή. Σε περίπτωση πώλησης, παραχώρησης ή μετακόμισης, βεβαιωθείτε ότι αυτό παραμένει μαζί με το προϊόν. ! Διαβάστε προσεκτικά τις οδηγίες: υπάρχουν σημαντικές πληροφορίες για την εγκατάσταση, τη χρήση και την
