Zīmols	Elica
Modelis	Pandora PRF0120981
Kategorija	Tvaika nosūcējs
Uzstādīšanas veids	Galda tvaika nosūcējs (downdraft)
Darbības versija	Ārējā izvade vai iekšējā recirkulācija
Aizmugurējās atveres izmēri	822 x 100 mm
Izvades caurules diametrs	150 mm
Maksimālais caurules garums	5 metri
Sūkšanas ātrumu skaits	3 + intensīvais ātrums
Funkcijas	Taimeris, filtru piesātinājuma indikators, aizkavēta izslēgšanās
Tauku filtra tips	Metāla, mazgājams trauku mazgājamā mašīnā
Tauku filtra apkope	Ikmēneša tīrīšana
Ogles filtra tips	Aktīvs, recirkulācijas versijai
Ogles filtra nomaiņa	Ik pēc 4 mēnešiem
Elektroapgāde	230 V (atbilstoši datu plāksnītei)
Aizsardzība	Standarta automātiskais slēdzis obligāts fiksētai uzstādīšanai
Materiāls	Aizsargstikls, metāls
Ražošanas valsts	Atbilst CEI/EN standartiem
Garantija	Ražotāja garantija (nav norādīts)

Bieži uzdotie jautājumi - Pandora PRF0120981 ELICA

Kā uzstādīt Elica Pandora PRF0120981 tvaika nosūcēju ?

Uzstādīšana jāveic kvalificētam speciālistam. Izgrieziet atveri 822 x 100 mm aiz plīts virsmas, piestipriniet nosūcēju ar komplektā iekļautajiem stiprinājumiem, pēc tam pievienojiet izvades cauruli vai uzstādiet ogles filtrus recirkulācijas versijai. Pēc tam pievienojiet ierīci elektrotīklam, ievērojot normas.

Kāda ir atšķirība starp izvades un recirkulācijas versijām ?

Izvades versijā iesūktais gaiss tiek izvadīts ārā caur cauruli. Recirkulācijas versijā gaiss iet caur aktīvās ogles filtru, pirms tiek atgriezts telpā. Lai izmantotu recirkulāciju, jāuzstāda ogles filtrācijas komplekts (nav iekļauts).

Kā tīrīt tvaika nosūcēja tauku filtrus ?

Metāla tauku filtri jātīra reizi mēnesī. Tos var mazgāt ar rokām ar neagresīvu mazgāšanas līdzekli vai trauku mazgājamā mašīnā zemā temperatūrā un īsā ciklā. Mazgāšana trauku mazgājamā mašīnā var mainīt filtru krāsu, bet neietekmē to efektivitāti.

Kad jānomaina ogles filtrs ?

Ogles filtrs jānomaina ik pēc 4 mēnešiem, vai biežāk, ja nosūcējs tiek daudz lietots. Piesātinājums ir atkarīgs no lietošanas biežuma, gatavošanas veida un tauku filtru tīrības.

Kā izmantot taimeri un intensīvo ātrumu ?

Izmantojiet pogu T1, lai iestatītu automātisku izslēgšanos: 20 min 1. ātrumā, 15 min 2. ātrumā, 10 min 3. ātrumā un 5 min intensīvajā ātrumā. Intensīvais ātrums (poga T3) ilgst 5 minūtes, pēc tam automātiski pārslēdzas uz 2. ātrumu.

Ko darīt, kad iedegas filtru piesātinājuma indikators ?

Ja indikatori L1, L2, L3 deg nepārtraukti zilā krāsā, iztīriet tauku filtrus. Ja L2 un L3 mirgo, nomainiet ogles filtru (ja uzstādīts). Pēc apkopes, nospiediet un turiet T1 un T3, lai atiestatītu indikatoru.

Kādi drošības pasākumi jāievēro ?

Vienmēr atvienojiet nosūcēju pirms tīrīšanas vai apkopes. Nekad neflambējiet zem nosūcēja, uzraugiet cepšanu un nodrošiniet pietiekamu ventilāciju, ja nosūcējs darbojas kopā ar degšanas ierīcēm. Neļaujiet bērniem spēlēties ar ierīci.

Vai es varu izmantot nosūcēju bez tauku filtra ?

Nē, nosūcējs nekad nedrīkst darboties bez pareizi uzstādīta tauku filtra. Tas rada ugunsgrēka risku un sabojātu ierīci.

Kāda diametra caurule jāizmanto izvadei ?

Izmantojiet cauruli ar diametru 150 mm visā garumā. Maksimālais garums ir 5 metri. Izvairieties no straujiem virziena maiņiem; katrs līkums samazina sūkšanas efektivitāti.

Kur uzstādīt nosūcēja elektronisko kārbu ?

Metāla kārba ar elektroniskajām sastāvdaļām jāuzstāda vismaz 65 cm attālumā no plīts virsmas (gāzei) vai 65 cm no sūkšanas punkta, vairāk nekā 10 cm no grīdas, un prom no siltuma avotiem (krāsns, plīts virsma).

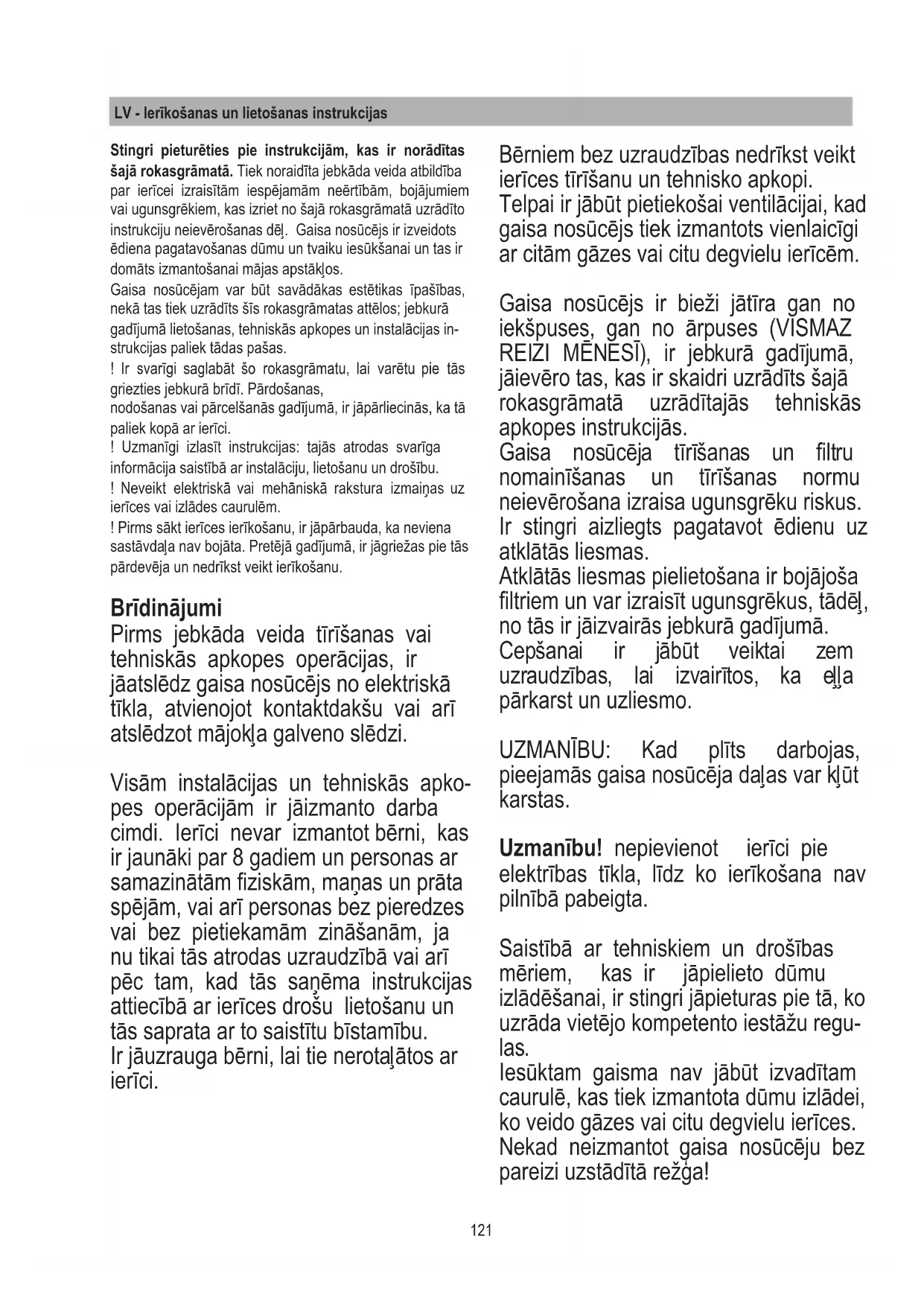

LIETOŠANAS INSTRUKCIJA Pandora PRF0120981 ELICA

LV uzstādīšanas, lietošanas un tehniskās apkopes instrukcijas

Stingri ievērojiet šajā rokasgrāmatā norādītās instrukcijas. Ražotājs neuzņemas atbildību par iespējamām neērtībām, bojājumiem vai ugunsgrēkiem, kas radušies šajā rokasgrāmatā sniegto instrukciju neievērošanas dēļ. Gaisa nosūcējs ir paredzēts ēdiena gatavošanas dūmu un tvaiku iesūkšanai, un tas ir paredzēts lietošanai mājas apstākļos.

Gaisa nosūcēja izskats var atšķirties no attēliem šajā rokasgrāmatā; tomēr lietošanas, tehniskās apkopes un uzstādīšanas instrukcijas paliek nemainīgas.

Svarīgi! Saglabājiet šo rokasgrāmatu, lai to varētu izmantot jebkurā laikā. Pārdošanas, nodošanas vai pārcelšanās gadījumā pārliecinieties, ka tā paliek kopā ar ierīci. Uzmanīgi izlasiet instrukcijas: tajās ir svarīga informācija par uzstādīšanu, lietošanu un drošību. Neveiciet nekādas elektriskas vai mehāniskas izmaiņas ierīcē vai izplūdes caurulēs. Pirms uzstādīšanas pārbaudiet, vai neviena sastāvdaļa nav bojāta. Pretējā gadījumā sazinieties ar pārdevēju un neveiciet uzstādīšanu.

Brīdinājumi

Pirms jebkādas tīrīšanas vai tehniskās apkopes veikšanas atvienojiet gaisa nosūcēju no elektrotīkla, izvelkot kontaktdakšu vai atslēdzot mājas galveno slēdzi.

Visām uzstādīšanas un tehniskās apkopes darbībām izmantojiet darba cimdus. Ierīci nedrīkst lietot bērni, kas jaunāki par 8 gadiem, un personas ar samazinātām fiziskām, maņu vai garīgām spējām, vai personas bez pieredzes vai zināšanām, ja vien tās netiek uzraudzītas vai nav saņēmušas instrukcijas par drošu lietošanu un sapratušas saistītos riskus. Bērni jāuzrauga, lai tie nespēlētos ar ierīci.

Bērni bez uzraudzības nedrīkst veikt ierīces tīrīšanu un tehnisko apkopi. Telpai jābūt pietiekami ventilētai, ja gaisa nosūcējs tiek lietots vienlaikus ar citām gāzes vai cita veida degvielas ierīcēm.

Gaisa nosūcējs ir bieži jātīra gan no iekšpuses, gan no ārpuses (vismaz reizi mēnesī), vienmēr ievērojot šajā rokasgrāmatā sniegtās tehniskās apkopes instrukcijas.

Gaisa nosūcēja tīrīšanas un filtru nomaiņas vai tīrīšanas noteikumu neievērošana rada ugunsgrēka risku. Ir stingri aizliegts gatavot ēdienu uz atklātas liesmas.

Atklātas liesmas izmantošana bojā filtrus un var izraisīt ugunsgrēku, tāpēc no tās jāizvairās jebkurā gadījumā.

Cepšana jāveic uzraudzībā, lai izvairītos no eļļas pārkaršanas un aizdegšanās.

UZMANĪBU: Kad plīts darbojas, pieejamās gaisa nosūcēja daļas var kļūt karstas.

Uzmanību! Nepievienojiet ierīci elektrotīklam, kamēr uzstādīšana nav pilnībā pabeigta.

Attiecībā uz tehniskajiem un drošības pasākumiem dūmu izvadīšanai stingri ievērojiet vietējo kompetento iestāžu noteikumus.

lesūktam gaismai nav jābūt izvadītai caurulē, ko izmanto dūmu izvadīšanai no gāzes vai citu degvielu ierīcēm. Nekad neizmantojiet gaisa nosūcēju bez pareizi uzstādīta režģa!

Gaisa nosūcēju NEKAD nedrīkst izmantot kā atbalsta virsmu, ja vien tas nav skaidri norādīts.

Uzstādīšanai izmantojiet tikai tās fiksācijas skrūves, kas ir piegādātas kopā ar ierīci, vai, ja tās nav piegādātas, iegādājieties pareiza veida skrūves. Izmantojiet pareiza garuma skrūves, kas norādītas uzstādīšanas instrukcijās. Šaubu gadījumā sazinieties ar pilnvarotu servisa centru vai līdzīgi kvalificētu personālu.

UZMANĪBU! Ja skrūves un stiprinājumi netiek uzstādīti saskaņā ar šīm instrukcijām, var rasties elektriskās strāvas trieciena risks.

Mēs neuzņemamies nekādu atbildību par iespējamām neērtībām, kas radušās, neievērojot šajā rokasgrāmatā sniegtos norādījumus.

Lai pastāvīgi uzlabotu mūsu produktus, mēs paturam tiesības veikt jebkādas izmaiņas to tehniskajās, funkcionālajās vai estētiskajās īpašībās. Versijām ar ārējo motoru, lai gaisa nosūcējs darbotos pareizi, ir jāizmanto tā paša ražotāja iesūkšanas grupa (ārējais motors).

Šī ierīce ir marķēta saskaņā ar Eiropas Direktīvu 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem (WEEE). Nodrošinot, ka šis produkts tiek pareizi utilizēts, lietotājs palīdz novērst iespējamo negatīvo ietekmi uz vidi un veselību.

Simbols uz produkta vai tā pavaddokumentācijā norāda, ka šo produktu nedrīkst izmest kopā ar sadzīves atkritumiem, bet tas ir jānogādā attiecīgajā elektrisko un elektronisko iekārtu savākšanas punktā. Tas jāutilizē saskaņā ar vietējiem atkritumu apsaimniekošanas noteikumiem. Lai iegūtu plašāku informāciju par šī produkta apstrādi, atgūšanu un pārstrādi, sazinieties ar vietējo pašvaldību, sadzīves atkritumu savākšanas dienestu vai veikalu, kurā produkts tika iegādāts.

Ierīce ir projektēta, testēta un ražota saskaņā ar šādiem standartiem:

- Drošība: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233.

- Veiktspēja: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/EN 60704-1; CEI/EN 60704-2-13; ISO 3741; EN 50564; CEI 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN

61000-3-3. Ieteikumi pareizai lietošanai, lai samazinātu ietekmi uz vidi: Kad sākat gatavot, ieslēdziet gaisa nosūcēju minimālajā ātrumā un atstājiet to ieslēgtu dažas minūtes pēc gatavošanas beigām. Palieliniet ātrumu tikai tad, ja ir daudz dūmu un tvaiku, un izmantojiet pastiprināšanas funkciju tikai ārkārtas gadījumos. Lai uzturētu smaku samazināšanas sistēmu efektīvu, pēc vajadzības nomainiet oglekļa filtru(s). Lai uzturētu tauku filtru efektīvu,

tīriet to pēc vajadzības. Lai optimizētu veiktspēju un samazinātu troksni, izmantojiet maksimālo kanālu diametru, kas norādīts šajā rokasgrāmatā.

Lietošana

Gaisa nosūcējs ir izveidots, lai to varētu izmantot iesūkšanas versijā ar izvadīšanu uz ārpusi vai versijā ar filtru ar iekšēju recirkulāciju.

Iesūkšanas versija

Tvaiki tiek izvadīti uz ārpusi ar izplūdes caurules palīdzību, kas ir piestiprināta pie savienojuma atloka.

Izplūdes caurules diametram ir jābūt atbilstošam pievienošanas gredzena diametram.

Uzmanību! Izvadīšanas caurule nav iekļauta komplektācijā, tā ir jāiegādājas atsevišķi. Horizontālajā daļā caurulei ir jābūt nelielam slīpumam uz augšu (aptuveni 10°), lai vienkāršāk varētu nosūtīt gaisu uz ārpusi. Ja gaisa nosūcējs ir aprīkots ar ogles filtriem, tie ir jānoņem.

Versija ar filtru

Iesūktais gaiss tiek attaukots pirms tā atkārtotas nosūtīšanas telpā. Lai varētu izmantot gaisa nosūcēju šajā versijā, ir nepieciešams uzstādīt papildu filtrācijas sistēmu uz aktīvo ogļu pamata.

Piezīme: Gaiss, pārstrādāts caur ogles filtriem, tiek nosūtīts uz virtuvi ar caurules palīdzību, kas novada gaisu uz mēbeļu pusi.

Uzstādīšana

Piezīme: Uzstādīšanai ir jābūt veiktai tādā veidā, lai vienmēr būtu nodrošināta piekļuve gaisa nosūcējam un elektroniskajām sastāvdaļām, lai varētu veikt iespējamās tehniskās apkopes darbības.

BRĪDINĀJUMS: Novietojiet metāla kārbu, kas satur elektroniskās sastāvdaļas, attālumā, kas nav mazāks par 65 cm no gāzes plīts vai, jebkurā gadījumā, 65 cm no gaisa nosūcēja iesūkšanas punkta.

IETEIKUMS: Iesakām uzstādīt metāla kārbu, kas satur elektroniskās sastāvdaļas, vismaz 10 cm no grīdas un pietiekamā attālumā no visiem karstuma avotiem (piem., krāsns vai plīts sāniem).

Ja gāzes ēdiena gatavošanas ierīces uzstādīšanas instrukcijās ir norādīts lielāks attālums, tas ir jāievēro.

Elektriskais pieslēgums

Gaisa nosūcēja pieslēgšanu elektriskajam tīklam drīkst veikt tikai kvalificēts un specializēts tehniskais personāls.

Tīkla spriegumam ir jāatbilst tam spriegumam, kas ir uzrādīts uz īpašību etiķetes, kas atrodas gaisa nosūcēja iekšpusē. Ja ir kontaktdakša, ir jāpievieno gaisa nosūcējs pie rozetes, kas atbilst pastāvošām normām, kas atrodas pieejamā zonā arī pēc instalācijas. Ja nav kontaktdakšas (tiešais pievienojums pie tīkla) vai kontaktdakša nav pieejamā zonā, arī pēc instalācijas, ir jāpielieto normām atbilstošais bipolārais slēdzis, kas nodrošina tīkla pilnīgu atslēgšanos pārsprieguma III kategorijas apstākļos, saskaņā ar instalācijas noteikumiem.

Uzmanību! Pirms atkārtoti pievienot gaisa nosūcēja kontūru pie tīkla padeves un pārbaudīt tā pareizu darbošanos, ir vienmēr jāpārbauda, ka tīkla vads tika pareizi montēts.

Ierīkošana

Pirms uzsākt ierīces instalāciju, ir jāpārbauda, ka neviena sastāvdaļa nav bojāta; pretējā gadījumā ir jāgriežas pie pārdevēja un nedrīkst turpināt instalāciju. Pie tam, ir uzmanīgi jāizlasa visas tālāk uzrādītās instrukcijas.

Izmantot gaisa izvadīšanas cauruli, kuras maksimālais garums nepārsniegtu 5 metrus.

- Ierobežot kanālā izliekumu skaitu, jo katrs izliekums samazina iesūkšanas iedarbīgumu tik daudz cik 1 lineārais metrs. (Piem.: ja tiek izmantoti nr.2 izliekumi 90°, kanāla garumam nevajadzētu pārsniegt 3 metru garumu).

- Izvairīties no radikālām virziena izmaiņām.

- Izmantot cauruli ar 150mm diametru pastāvīgu visā garumā.

- Izmantot cauruli no materiāla, kas ir apstiprināts ar normām.

- Gadījumā, ja iepriekš minētās instrukcijas netiek ievērotas, uzņēmums-piegādātājs neatbildēs par plūsmas ātruma vai trokšņu problēmām, un netiks sniegta nekāda veida garantija.

Pirms veikt atvērumu, ir jāpārbauda, ka mēbeles iekšējā pusē, atbilstībā ar gaisa nosūcēja atrašanās zonu, neatrodas mēbeles struktūras vai citas detaļas, kas varētu veidot problēmas pareizai instalācijai. Pārbaudīt, ka gaisa nosūcēja un plīts izmēri ir savietojami ar mēbeli, un attiecīgi, instalācija ir veicama.

- Plīts aizmugurējā daļā veikt taisnstūra atvērumu ar sekojošajām dimensijām: (Att. 1)

822mm X 100mm.

Versijas gadījumā ar jau montētu dzinēju, ir jānoņem skrūves un ir jāizņem iesūkšanas grupa, lai varētu ievadīt downdraft izveidotajā atvērumā

- Instalēt gaisa nosūcēju veiktajā atvērumā, ievadot to no augšas, kā tas ir uzrādīts (Att. 2).

- Piestiprināt gaisa nosūcēju mēbeles iekšpusē, izmantojot atbilstošas līdzi sniegtās skavas (Att.3). Turpināt skavu montāžu gaisa nosūcēja apakšējā daļā (Att.4).

Pirms ievadīt skrūves mēbelē, ir jāpārliecinās, ka produkts ir perfekti perpendikulārs darba virsmai.

- Versijas gadījumā ar dzinēju uz borta, ir jāveic dzinēja grupas montāža, vēršot gaisa izeju izvēlētajā pozīcijā uz leju vai uz augšu (Att. 5). Dzinējs var būt instalēts gan uz downdraft priekšējās puses, kā arī aizmugurējās puses. Kad dzinēja instalācija ir pabeigta, ir jāveic kanālu montāža gaisa izejai.

Versijas gadījumā ar ārējo dzinēju, iesūkšanas grupa (ārējais dzinējs) ir jānovieto atbilstošajā zonā un ir jāsagatavo izplūdes gaisa izvadīšanas caurules. Veikt gaisa izejas kanāla montāžu starp ārējo dzinēju un downdraft. Izvēlēties gaisa izeju starp piecām iespējām (Att.6) un instalēt līdzi doto savienojumu.

Pēc instalācijas pabeigšanas un pēc produkta pievienošanas pie elektrības tīkla, pacelt downdraft, piespiežot uz priekšējās puses, kā to uzrāda att. 7.

Tad instalēt ogles filtrus, versijas gadījumā ar filtriem (ogles filtri tiek sniegti atsevišķi, ar attiecīgo komplektu), prettauku filtrus (skat. att. 8), tad instalēt priekšējo stiklu, kā to uzrāda att. 9; pievērst uzmanību stikla piekāršanai, kā tas ir uzrādīts att. 10.

- Novietot metāla kārbu, kas satur elektroniskās sastāvdaļas, viegli pieejamā zonā nepieciešamām tehniskām darbībām, pievienojot tās elektrības savienojumus pie gaisa nosūcēja (att. 11).

Darbošanās

Produkta normālai darbībai ir nepieciešams atvērt izvelkamo elementu, rīkojoties, kā tas ir uzrādīts tālāk. Piespiest stiklu uz leju, kā tas ir uzrādīts att. 12, notiks atvienošanās un attiecīgā atvēršanās.

Pēc izvelkamā elementa atvēršanās būs iespējams iedarbināt iesūkšanas dzinēju, rīkojoties uz taustu paneļa, kā tas ir uzrādīts zemāk.

Paneļa aizvēršanās notiek analogiskā veidā, ir nepieciešams piespiest uz priekšējā stikla, līdz elementa pilnīgai aizvēršanai.

T1. Tausts ON/OFF taimeris: piespiest, lai programmētu automātisko izslēgšanos:

1. ātrums: 20 minūtes; 2. ātrums: 15 minūtes; 3. ātrums: 10 minūtes; Intensīvais ātrums: 5 minūtes

T2. Iesūkšanas ātruma (jaudas) pazemināšanas tausts OFF 1: piespiest vairākas reizes, lai pazeminātu ātrumu līdz gaisa nosūcēja izslēgšanai.

OFF 2: jebkurā ātrumā piespiest ilgāku brīdi.

T3. Poga ON/iesūkšanas ātruma (jaudas) palielināšana (1-2-3-Intensīvais)

Intensīvam ātrumam ir aptuveni 5 min. ilgums, pēc kā tiek automātiski uzstādīts 2.ātrums.

Filtru piesātināšanās uzrādītājs

Gaisa nosūcējs uzrāda, kad ir nepieciešams veikt filtru tehnisko apkopi:

Tauku filtrs (aptuveni katru 40. lietošanas stundu): visi LED gaiši zilā krāsā.

Aktīvās ogles smaku filtrs (aptuveni katru 160. lietošanas stundu): visi LED gaiši zilā krāsā, LED L2 un L3 mirgo.

Filtru piesātināšanas iestatīšana uz nulli (reset)

Pēc tam, kad filtriem tika veikta tehniskā apkope, ilgāku brīdi ir jāpiespiež taustiņi T1 un T3, LED L1, L2 un L3 īsu brīdi mirgos gaiši zilā krāsā, lai pēc tam pilnībā izslēgtos.

Aktīvās ogles smaku filtra piesātināšanās uzrādītāja iedarbināšana

Parasti šis uzrādītājs ir atslēgts. Lai to iedarbinātu, ir nepieciešams rīkoties sekojošajā veidā:

Kad gaisa nosūcējs ir izslēgts, ir jāpiespiež un ir jātur piespiesti ilgāku laiku un vienlaicīgi T1 un T2: no sākuma iedegsies L1, pēc tam arī L2 un L3, pēc kā, atlaižot taustiņus, LED L2 un L3 īsu laiku mirgos, uzrādot notikušo iedarbošanos.

Ogles filtra piesātināšanās LED atslēgšana: atkārtot augstāk aprakstīto operāciju, no sākuma vienlaicīgi iedegsies LED L1, L2 un L3, pēc kā, atlaižot taustiņus, LED L2 un L3 izslēdzas, uzrādot notikušo atslēgšanos.

TEHNISKĀ APKOPE

Prettauku filtrs

Tas notur tauku daļiņas, ko izraisa ēdiena pagatavošana. Tas ir jātīra vienu reizi mēnesī (vai arī kad filtru piesātināšanas uzrādīšanas sistēma - ja tādu paredz Jūsu rīcībā esošais modelis - uzrāda šādu nepieciešamību), ar neagresīviem mazgāšanas līdzekļiem, manuāli vai arī trauku mazgājamā mašīnā pie zemām temperatūrām un ar īsu ciklu.

Mazgājot metāla prettauku filtru trauku mazgājamā mašīnā, tas var zaudēt krāsu, bet tā filtrācijas īpašības nekādā veidā nemainās.

Aktīvās ogles filtrs (tikai versijai ar filtru)

Notur nepatīkamas smakas, ko izraisa ēdiena pagatavošana.

Ogles filtra piesātināšanās parādās pēc vairāk vai mazāk ilgstošas lietošanas, atkarībā no virtuves veida un tauku filtra tīrīšanas biežuma. Jebkurā gadījumā, ir nepieciešams nomainīt kārtridžu maksimums katru ceturto mēnesi.

Pēc prettauku filtru izņemšanas, ir iespējams ievadīt ogles filtrus (Att. 8).
