Pandora PRF0120981 - Liesituuletin ELICA - Ilmainen käyttöohje ja opas

Brändi	Elica
Malli	Pandora PRF0120981
Kategoria	Liesituuletin
Asennustyyppi	Pöytäliesituuletin (downdraft)
Toimintaversio	Ulkoilmanpoisto tai sisäilmankierto
Takakoneen aukon mitat	822 x 100 mm
Poistoputken halkaisija	150 mm
Putken enimmäispituus	5 metriä
Imutehojen lukumäärä	3 + tehostusnopeus
Toiminnot	Ajastin, suodattimien kyllästymisen merkkivalo, viivästetty pysäytys
Rasvasuodattimen tyyppi	Metallinen, konepestävä
Rasvasuodattimen huolto	Kuukausittainen puhdistus
Hiilisuodattimen tyyppi	Aktiivihiili, kierrätysversiota varten
Hiilisuodattimen vaihto	4 kuukauden välein
Sähkönsyöttö	230 V (tyyppikilven mukaan)
Suojaus	Standardoitu katkaisija pakollinen kiinteässä asennuksessa
Materiaali	Suojalasi, metalli
Valmistusmaa	CEI/EN-standardien mukainen
Takuu	Valmistajan takuu (ei määritelty)

Usein kysytyt kysymykset - Pandora PRF0120981 ELICA

Kuinka asentaa Elica Pandora PRF0120981 liesituuletin?

Asennuksen saa suorittaa vain ammattitaitoinen henkilö. Leikkaa keittotason taakse aukko, jonka koko on 822 x 100 mm, kiinnitä liesituuletin mukana tulevilla pidikkeillä, liitä poistoputki tai asenna hiilisuodattimet kierrätysversiota varten. Kytke sitten laite sähköverkkoon noudattaen standardeja.

Mitä eroa on poisto- ja kierrätysversiolla?

Poistoversiossa imetty ilma johdetaan putken kautta ulos. Kierrätysversiossa ilma kulkee aktiivihiilisuodattimen läpi ennen palauttamista huoneeseen. Kierrätyskäyttöä varten on asennettava hiilisuodatinsarja (ei mukana).

Kuinka puhdistaa liesituulettimen rasvasuodattimet?

Metalliset rasvasuodattimet on puhdistettava kerran kuukaudessa. Ne voidaan pestä käsin miedolla pesuaineella tai astianpesukoneessa alhaisessa lämpötilassa nopealla ohjelmalla. Konepesu voi haalistaa suodattimia, mutta se ei vaikuta niiden tehoon.

Milloin hiilisuodatin on vaihdettava?

Hiilisuodatin on vaihdettava 4 kuukauden välein tai useammin, jos liesituuletinta käytetään runsaasti. Kyllästyminen riippuu käyttötiheydestä, kypsennystyypistä ja rasvasuodattimien puhtaudesta.

Kuinka käyttää ajastinta ja tehostusnopeutta?

Käytä T1-painiketta asettaaksesi automaattisen sammutuksen: 20 min nopeudella 1, 15 min nopeudella 2, 10 min nopeudella 3 ja 5 min tehostusnopeudella. Tehostusnopeus (T3-painike) kestää 5 minuuttia ja palaa sitten automaattisesti nopeudelle 2.

Mitä tehdä, kun suodattimien kyllästymisen merkkivalo syttyy?

Jos merkkivalot L1, L2, L3 palavat tasaisesti sinisinä, puhdista rasvasuodattimet. Jos L2 ja L3 vilkkuvat, vaihda hiilisuodatin (jos asennettu). Huollon jälkeen paina T1- ja T3-painikkeita pitkään nollataksesi merkkivalon.

Mitä turvatoimia on noudatettava?

Irrota liesituuletin aina verkosta ennen puhdistusta tai huoltoa. Älä koskaan liekitä liesituulettimen alla, valvo uppokeittoa ja varmista riittävä ilmanvaihto, jos liesituuletin toimii polttolaitteiden kanssa. Älä anna lasten leikkiä laitteella.

Voinko käyttää liesituuletinta ilman rasvasuodatinta?

Ei, liesituuletinta ei saa koskaan käyttää ilman asianmukaisesti asennettua rasvasuodatinta. Tämä aiheuttaa tulipalovaaran ja vahingoittaisi laitetta.

Minkä halkaisijan putkea käytetään poistoon?

Käytä putkea, jonka halkaisija on 150 mm koko matkalla. Enimmäispituus on 5 metriä. Vältä jyrkkiä suunnanmuutoksia; jokainen mutka heikentää imutehoa.

Mihin liesituulettimen elektroniikkalaatikko asennetaan?

Metallinen kotelo, joka sisältää elektroniikkakomponentit, on asennettava vähintään 65 cm päähän keittotasosta (kaasulla) tai 65 cm päähän imupisteestä, yli 10 cm lattiasta ja erilleen lämmönlähteistä (uuni, keittotaso).

KÄYTTÖOHJE Pandora PRF0120981 ELICA

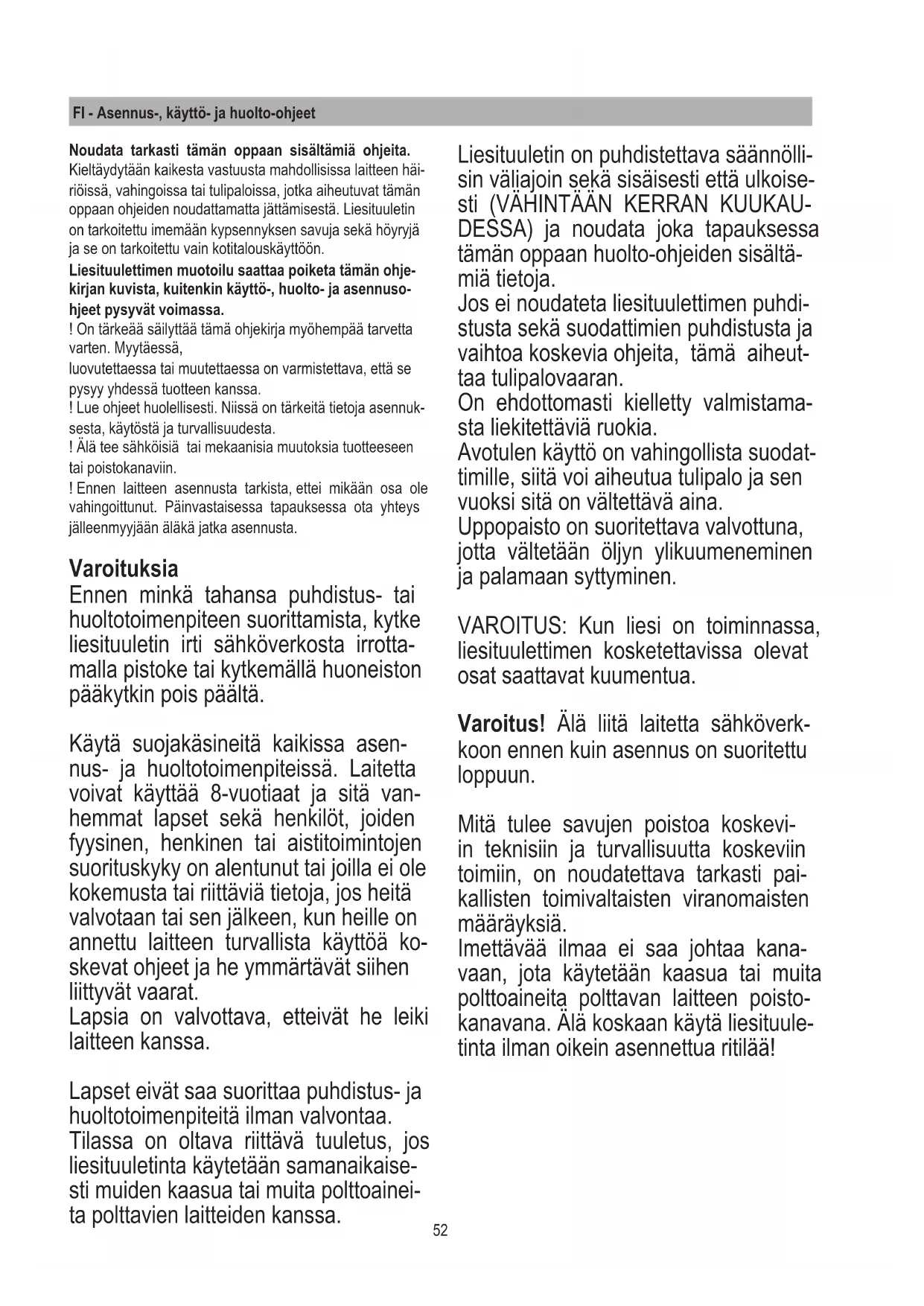

FI Asennus-, käyttö- ja huolto-ohjeet

Noudata tarkasti tämän oppaan sisältämiä ohjeita. Kieltäydytään kaikesta vastuusta mahdollisissa laitteen häiriöissä, vahingoissa tai tulipaloissa, jotka aiheutuvat tämän oppaan ohjeiden noudattamatta jättämisestä. Liesituuletin on tarkoitettu imemään kypsennyksen savuja sekä höyryjä ja se on tarkoitettu vain kotitalouskäyttöön.

Liesituulettimen muotoilu saattaa poiketa tämän ohjekirjan kuvista, kuitenkin käyttö-, huolto- ja asennusohjeet pysyvät voimassa.

! On tärkeää säilyttää tämä ohjekirja myöhempää tarvetta varten. Myytäessä,
luovutettaessa tai muutettaessa on varmistettava, että se pysyy yhdessä tuotteen kanssa.
! Lue ohjeet huolellisesti. Niissä on tärkeitä tietoja asennuksesta, käytöstä ja turvallisuudesta.
! Älä tee sähköisiä tai mekaanisia muutoksia tuotteeseen tai poistokanaviin.
! Ennen laitteen asennusta tarkista, ettei mikään osa ole vahingoittunut. Päinvastaisessa tapauksessa ota yhteys jälleenmyyjäänäläkä jatka asennusta.

Varoituksia

Ennen minkä tahansa puhdistus- tai huoltotoimenpiteen suorittamista, kytke liesituuletin irti sähköverkosta irrotta-malla pistoke tai kytkemällä huoneiston pääkytkin pois päältä.

Käytä suojakäsineitä kaikissa asennus- ja huoltotoimenpiteissä. Laitetta voivat käyttää 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joiden fyysinen, henkinen tai aistitoimintojen suorituskyky on alentunut tai joilla ei ole kokemusta tai riittäviä tietoja, jos heitä valvotaan tai sen jälkeen, kun heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät siihen liittyvät vaarat.

Lapsia on valvottava, etteivät he leiki laitteen kanssa.

Lapset eivät saa suorittaa puhdistus- ja huoltotoimenpiteitä ilman valvontaa. Tilassa on oltava riittävä tuuletus, jos liesituuletinta käytetään samanaikaise-sti muiden kaasua tai muita polttoainei-ta polttavien laitteiden kanssa.

Liesituuletin on puhdistettava säännölli- sin väliajoin sekä sisäisesti että ulkoise- sti (VÄHINTÄÄN KERRAN KUUKAU- DESSA) ja noudata joka tapauksessa tämän oppaan huolto-ohjeiden sisältä- miä tietoja.

Jos ei noudateta liesituulettimen puhdistusta sekä suodattimien puhdistusta ja vaihtoa koskevia ohjeita, tämä aiheuttaa tulipalovaaran.

On ehdottomasti kielletty valmistama-sta liekitettäviä ruokia.

Avotulen käyttö on vahingollista suodattimille, siitä voi aiheutua tulipalo ja sen vuoksi sitä on vältettävä aina.

Uppopaisto on suoritettava valvottuna, jotta vältetään öljyn ylikuumeneminen ja palamaan syttyminen.

VAROITUS: Kun liesi on toiminnassa, liesituulettimen kosketettavissa olevat osat saattavat kuumentua.

Varoitus! Älä liitä laitetta sähköverk- koon ennen kuin asennus on suoritettu loppuun.

Mitä tulee savujen poistoa koskevi-in teknisiin ja turvallisuutta koskeviin toimiin, on noudatettava tarkasti pai-kallisten toimivaltaisten viranomaisten määräyksiä.

Imettävää ilmaa ei saa johtaa kana- vaan, jota käytetään kaasua tai muita polttoaineita polttavan laitteen poistokanavana. Älä koskaan käytä liesituule- tinta ilman oikein asennettua ritiilää!

Liesituuletinta ei saa KOSKAAN käyttää tukitasona ellei asiasta ole erikseen ilmoitettu.

Käytä ainoastaan toimitettuja kiinnitysruuveja tuotteen asennukseen tai, jos ne eivät kuulu toimitukseen, osta oikeantyyppisiä ruuveja. Käytä ruuveja, joiden pituus on oikea. Ne voidaan tunnistaa asennusoppaan avulla. Epä-selvissä tapauksissa ota yhteys valtuutettuun huoltoliikkeeseen tai vastaavan pätevyyden omaavaan henkilöön..

VAROITUS! Jos asennuksessa ei käytetä näiden ohjeiden mukaisia ruuveja ja kiinnityslaitteita, tästä voi aiheutua sähköön liittyviä vaaratilanteita.

Kieltäydytään kaikesta vastuusta mahdollisissa laitteen häiriöissä, vahingoissa tai tulipaloissa, jotka aiheutuvat tämän oppaan ohjeiden noudattamatta jättämisestä.

Pyrimme parantamaan tuotteitamme jatkuvasti ja tämän vuoksi varaamme oikeuden muuttaa niiden teknisiä, toiminnallisia tai esteettisiä ominaisuuksia syistä, jotka aiheutuvat niiden kehittämisestä. Mikäli käytetään ulkoisella moottorilla varustettua versiota, liesituulettimen normaalitoimintaa varten on käytettävä saman valmistajan imuyksi- kköä (ulkoinen moottori).

Tämä laite on merkitty ja se täyttää va- atimukset eurooppalaisessa direktiivis- sä 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Varmi- stamalla, että tämä tuote hävitetään asianmukaisella tavalla, käyttäjä tukee mahdollisten ympäristöä ja terveyttä vaarantavien seurausten ehkäisemistä. Tuotteessa ja sen mukana toimitet- tavissa asiakirjoissa oleva symbo- li Osoittaa, että tätä tuotetta ei saa käsitellä kotitalousjätteenä vaan se on toimitettava asianmukaiseen sähkö- ja elektroniikkaromun kierrätys- ja keräy- spisteseen. Hävitä se noudattaen paikallisia jätteiden hävittämistä koske- via määräyksiä. Jos haluat lisätietoja tämän laitteen käsittelystä, hyötykäytö- stä ja kierrätyksestä, ota yhteys toimi- valtaiseen paikalliseen viranomaiseen, kotitalousjätteiden keräyspisteseen tai liikkeeseen, josta tuote on ostettu.

Laitteiston suunnittelussa, testauksessa ja valmistuksessa on noudatettu seuraavia standardeja:

- Turvallisuus: IEC/EN 60335-1; IEC/EN 60335-2-31, IEC/EN 62233.

- Suorituskyky: IEC/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; IEC/EN 60704-1; IEC/EN 60704-2-13; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; IEC/EN 61000-3-2; IEC/EN

61000-3-3. Oikeaa käyttöä koskevia vinkkejä, jotta vähennetään ympäristövaikutuksia: Kun aloitat kypsennyksen, käynnistä liesituuletin minimino-peudella ja jätä se päälle muutamaksi minuutiksi kypsennyksen päättymisen jälkeen. Lisää nopeutta vasta, mikäli havaitaan suuri määrä savua ja höyryä, ja käytä tehostettua toimintoa vain ääri-tapauksissa. Jotta hajujen poistojärje-stelmä pysyy tehokkaana, vaihda tar-vittaessa hiilisuodatin (-suodattimet). Jotta rasvasuodatin pysyy tehokkaana, puhdista se tarvittaessa. Jotta saadaan paras mahdollinen tehokkuus ja vähäi-sin meluisuus, käytä kanavointijärjestel-mässä tämän oppaan osoittamaa mak-simihalkaisijaa.

Käyttö

Liesituuletin on valmistettu siten, että sitä voidaan käyttää imevänä versiona ulkoisella tyhjennyksellä tai suodattavana versiona sisäisellä ilmankierrolla.

Imevä versio

Höyryt tyhjennetään ulos poistoputkella, jotta on kiinnitetty laippaliitokseen. Poistoputken halkaisijan on oltava yhtä suuri kuin liitäntärenkaan halkaisijan. Varoitus! Tyhjennysputkea ei toimiteta vaan se on ostettava. Vaakasuorassa osassa, putken on oltava hieman kaltevassa asennossa ylöspäin (noin 10°), jotta ilma kulkeutuu ulos helpommin. Jos liesituuletin on varustettu hilisuodattimilla, nämä on poistettava.

Suodattava versio

Imetystä ilmasta poistetaan rasva ennen kuin se johdetaan takaisin huoneistoon. Jotta liesituuletinta voidaan käyttää tällä versiolla, on asennettava lisäsuodatusjärjestelmä, joka pohjautuu aktiivihilleen. Huomautus: Hiilisuodattimen kautta kierrätetty ilma palautetaan keittiöön käyttäen kanavaa, joka ohjaa ilman keittiökaapin laidalle.

Asennus

Huomautus: asennus on suoritettava siten, että taataan aina pääsy liesituulettimeen ja sen elektronisiin osiin mahdollisia huoltotoimenpiteitä varten.

MUISTUTUS: Aseta elektronisia osia sisältävä metallilaatikko riittävän etäälle, vähintään 65cm: n etäisyydelle kaasukeittotasosta tai joka tapauksessa 65cm: n etäisyydelle liesituulettimen imupisteestä.

SUOSITUS: Suosittelemme asentamaan elektronisia osia sisältävän metallilaatikon vähintään 10 cm:n korkeudelle maasta sekä riittävän etäälle kaikista lämmönlähteistä (esim. uunin tai keittotason reuna).

Jos kaasulieden asennusohjeet määrittävä suuremman etäisyyden, noudata kyseistä ohjetta.

Sähköliitäntä

Liesituulettimen liitäntä sähköverkkoon on annettava tehtäväksi ammattitaitoiselle erikoishenkilöstölle.

Verkkojännitteen on oltava liesituulettimen sisällä olevan arvokyltin tietojen mukainen. Jos on käytettävissä pistoke, liitä liesituuletin voimassa olevien määräysten mukaiseen pistorasiaan, joka on helposti saavutettavissa myös asennuksen jälkeen. Jos pistoketta ei ole käytettävissä (suora verkkoliitäntä) tai pistoke ei sijaitse myös asennuksen jälkeen helposti saavutettavalla alueella, asenna standardinmukainen kaksi-napainen kytkin, joka takaa täydellisen irtikytkennän sähköverkosta III luokan ylijänniteolosuhteissa, asennusmääräysten mukaisesti.

Varoitus! Ennen liesituulettimen liittämistä uudelleen sähköverkkoon sekä ennen sen kunnollisen toiminnan varmistamista, tarkista aina, että verkkojohto on asennettu oikein.

Asennus

Ennen laitteen asennukseen ryhtymistä, tarkista, ettei mikään osa ole vahingoittunut, päinvastaisessa tapauksessa ota yhteys jälleenmyyjäänäläkä jatka asentamista. Lisäksi lue huolellisesti kaikki seuraavassa kuvatut ohjeet.

Käytä ilman tyhjennysputkea, jonka pi-tuus ei saa ylittää 5 metriä.

• Rajoita kanavassa olevien kulmien määrää, koska jokainen kulmakohta alentaa imun tehokkuutta 1 lineaarista metriä vastaavasti. (Esim.: jos käytössä on 2 kappaletta 90°:sta kulmaa, kana- van pituus ei saa ylittää 3 metriä).
• Vältä huomattavia suunnanmuutoksia.
• Käytä kanavaa, jonka vakiona pysyvä halkaisija on 150 mm koko kanavan pituudella.
• Käytä standardien mukaista hyväksyttyä kanavamateriaalia.
• Jos edellä kuvattuja ohjeita ei noudateta, valmistajayritys ei vastaa virtaamaa tai meluisuutta koskevista ongel-mista eikä anneta mitään takuuta.

Ennen aukon tekemistä, tarkista, että keittiökaapin etuosassa, liesituulettimen asetustilaa vastaavasti, ei sijaitse kaapin runko-osia tai muita yksityiskohtia, jotka voisivat aiheuttaa ongelmia oikein tapahtuvalle asennukselle. Tarkista, että liesituulettimen ulkomitat ja keittotaso ovat yhteensopivat keittiökaapin kanssa ja että asennus voidaan siten tehdä.

- Tee keittotason taakse suorakulmainen aukko, mitat: (Kuva 1)

822mm X 100mm.

Mikäli on kyseessä malli, johon moottori on jo asennettu, poista ruuvit ja irrota imuyksikkö, jotta voidaan asettaa laskuvirtausyksikkö tehtyyn aukkoon.

- Asenna liesituuletin tehtyyn aukkoon työntämällä se ylhäältä kuten osoitetaan (Kuva 2).

- Kiinnitä liesituuletin keittiökaapin sisälle käyttämällä asianmukaisia toimitettuja jalustoja (Kuva 3). Jatka asentamalla jalustat liesituulettimen alaosaan (Kuva 4). Ennen ruuvien kiinnittämistä keittiökaappiin, varmista, ett tuote on täysin kohtisuorassa työtasoon verrattuna.

- Mikäli on kyseessä moottorillinen versio, siirry moottoriyksikön asennukseen suunnaten ilman ulostulo esivalittuun asentoon, alas tai ylös (Kuva 5). Moottori voidaan asentaa sekä laskuvirtausyksi-kön etupuolelle että taustapuolelle. Moottorin asennuksen jälkeen jatka asenta-malla kanavointi ilman ulostulolle.

Mikäli on kyseessä versio ulkoisella moottorilla, aseta imuyksikkö (ulkoinen moottori) sopivalle alueelle ja valmistele poistettavan ilman tyhjennyskanava. Jatka asentamalla ilman ulostulokanava ulkoisen moottorin ja laskuvirtausyksikön välillä. Valitse ilman ulostulo viidestä mahdollisuudesta (Kuva 6) ja asenna toimitettu liitososa.

Asennuksen suorittamisen ja tuotteen sähköverkkoon liittämisen jälkeen, nosta laskuvirtausyksikkö painamalla etuistukkaan kuten osoitetaan kuvassa 7. Asenna sitten hiilisuodattimet, suodattavan version tapauksessa (hiilisuodattimet toimitetaan erikseen asianmukaisessa pakkauksessa), rasvasuodattimet (katso kuva 8), sitten asenna etulasi kuten osoitetaan kuvassa 9 varoen, että lasi kiinnitetään kuten osoitetaan kuvassa 10.

- Aseta elektronisia osia sisältävä metalli- laatikko helposti saavutettavalle alueelle, jotta voidaan suorittaa mahdolliset huol- totoimenpiteet liittämällä sen sähköliitti- met liesituulettimeen (kuva 11).

Toiminta

Tuotteen normaalitoimintaa varten avaa irrotettava vaunu toimien seuraavasti. Työnnä lasia alaspäin kuten osoitetaan kuvassa 12, ja siten tapahtuu vapautus ja vastaava avautuminen.

Irrotettavan vaunun aukaisun jälkeen voidaan käsitellä imumoottoria käyttämällä näppäimistöä alla kuvatulla tavalla.

Paneelin sulku tapahtuu analogisesti, on painettava etulasia, kunnes vaunu sulkeutuu kokonaan.

T1. Ajastimen ON/OFF-näppäin: painamalla ohjelmoit automaattisen sammutuksen:

Nopeus 1: 20 minuuttia

Nopeus 2: 15 minuuttia

Nopeus 3: 10 minuuttia

Tehokas nopeus: 5 minuuttia

T2. Imunopeuden (tehon) vähennyspainike

OFF 1 : paina useampia kertoja, jotta vähennetään nopeutta, kunnes liesituuletin sammuu.

OFF 2: millä tahansa nopeudella pidä painettuna pitkään.

T3. Näppäin ON/imunopeuden (tehon) lisäys (1-2-3-Tehokas)

Tehokas nopeus kestää noin 5 minuuttia, jonka jälkeen asetetaan automaattisesti nopeus 2.

Suodattimien saturation osoitin

Liesituuletin osoittaa, kun on suoritettava suodattimien huolto:

Rasvasuodatin (noin joka 40 käyttötunnin välein): kaikki merkkivalot ovat sinisiä.

Hajuja ehkäisevä aktiivinen hiilisuodatin (noin joka 160 käyttötunnin välein): kaikki merkkivalot ovat sinisiä, merkkivalot L2 ja L3 vilkkuvat.

Suodattimien saturaation nollaus

Kun on suoritettu suodattimien huolto, paina pitkään näppäintä T1 ja T3, merkkivalot L1, L2 ja L3 vilkkuvat lyhyesti sinisenä ja sammuvat sitten pysyvästi.

Hajuja ehkäisevän aktiivihilisuodattimen saturaation osoittimen aktivointi

Tämä osoitin on tavallisesti kytketty pois käytöstä. Aktivoi se toimimalla seuraavasti:

Liesituuletin sammutettuna paina ja pidä painettuna pi- tkään ja samanaikaisesti näppäimiä T1 ja T2: ensin syttyy L1 ja sitten myös L2 ja L3, minkä jälkeen, vapautettaessa näppäimet, merkkivalot L2 ja L3 vilkkuvat lyhyesti osoittaen tapahtuneen aktivoinnin.

Hiilisuodattimen saturaation merkkivalon pois kytken-tä: toista edellä kuvattu toimenpide, ensin syttyvät samanai-kaisesti merkkivalot L1, L2 ja L3, jonka jälkeen, vapautetta-essa näppäimet, merkkivalot L2 ja L3 sammuvat osoittaen tapahtuneen pois kytkennän.

HUOLTO

Rasvasuodatin

Se pidättää kypsennyksen rasvaiset hiukkaset.

Se on puhdistettava vähintään kerran kuukaudessa (tai kun suodattimien saturaation osoitinjärjestelmä - jos olemassa omistamassasi mallissa - ilmoittaa tarpeesta) miedoilla pesuaineilla manuaalisesti tai pesukoneessa alhaisissa lämpötiloissa lyhyellä jaksolla.

Metallinen rasvasuodatin saattaa haalistua konepesussa, mutta sen suodatuskyky ei ehdottomasti muutu tämän vuoksi.

Aktiivihilisuodatin (vain suodattavalle versiolle) pidättää kypsennyksestä aiheutuvia epämiellyttäviä hajuja.

Hiilisuodattimen saturaatio tapahtuu suhteellisen pitkän käyttöajan kuluttua keittiön käytön sekä rasvasuodattimien puhdistuksen säännöllisyyden mukaan. Joka tapauksessa on vaihdettava kasetti vähintään joka neljäs kuukausi.

Rasvasuodattimien poistamisen jälkeen voidaan työntää hiilisuodatin (Kuva 8).
