KASUTUSJUHEND Pandora PRF0120981 ELICA

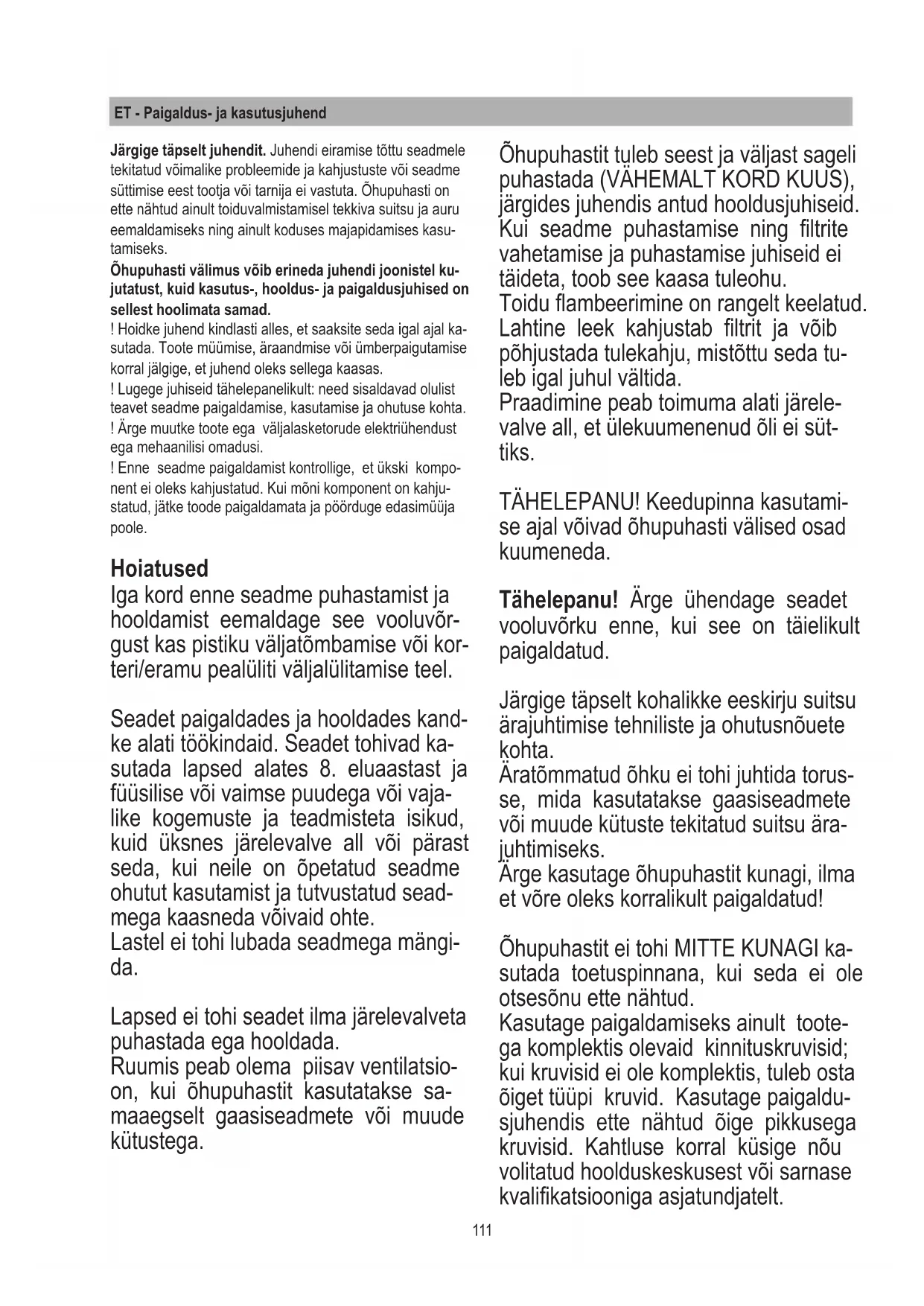

2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Soovitusi õigeks keskkonnamõju vähendavaks kasuta- miseks: toiduvalmistamist alustades lülitage õhupuhasti sisse miinimum- võimsusel ja jätke see tööle ka mõ- neks minutiks pärast toiduvalmistamise lõpetamist. Suurendage võimsust ainult juhul, kui suitsu ja auru on väga palju, ning turborežiimi kasutage ainult äärmi- sel juhul. Et lõhna eemaldav süsteem toimiks tõhusalt, vahetage vastavalt vajadusele ltrit/ltreid/sütt. Puhastage vajaduse korral rasvaltrit, et see toimi- ks tõhusalt. Võimalikult suure tõhususe ja võimalikult väikese müra tagamiseks kasutage juhendis ette nähtud maksi- maalse läbimõõduga torusid. Kasutamine Õhupuhastit saab kasutada äratõmberežiimil või ltreerival siserin- glusega režiimil.113 Äratõmberežiim Aur juhitakse ühendusääriku külge kin- nitatud väljalasketoru kaudu välja. Väljalasketoru peab olema sama läbi- mõõduga nagu ühendusrõngas. Tähelepanu! Väljalasketoru ei kuulu komplekti ja see tuleb juurde osta. Toru horisontaalne osa peab olema väikese ülespoole kaldega (u 10°), et hõlbusta- da õhu väljajuhtimist. Kui õhupuhasti on varustatud söeltritega, tuleb need välja võtta. Filtreerimisrežiim Äratõmmatud õhk puhastatakse rasvast ja juhitakse ruumi tagasi. Õhupuhasti kasutamiseks sellel režiimil tuleb paigal- dada täiendav aktiivsöega ltreerimissü- steem. Märkus. Söeltrid läbinud õhk juhitakse kööki tagasi läbi toru, mis suunab õhu kapi küljele. Paigaldamine Märkus. Seade tuleb paigaldada nii, et tagada võimalikeks parandustöödeks alaline juurdepääs seadmele ja selle elektroonilistele komponentidele. HOIATUS. Elektroonilisi komponen- te sisaldav metallkarp tuleb paigutada vähemalt 65 cm kaugusele gaasipliidist ja igal juhul 65 cm kaugusele õhupuhasti sissetõmbeavast. SOOVITUS. Soovitame paigaldada elektroonilisi komponente sisaldava metallkarbi vähemalt 10 cm kõrgusele põrandast ja piisavalt kaugele kõikidest soojusallikatest (nt pliidi külg või keedu- pind). Kui gaasipliidi paigaldamisjuhendis on ette nähtud suurem kaugus, tuleb seda järgida. Elektriühendus Õhupuhasti peab vooluvõrguga ühenda- ma kvalitseeritud spetsialist. Vooluvõrgu pinge peab vastama õhu- puhasti siseküljel asuval etiketil näidatud pingele. Kui õhupuhastil on olemas pi- stik, tuleb see ühendada nõuetekohase pistikupesaga, mille asukoht on juurde- pääsetav ka pärast seadme paigaldami- st. Kui pistik puudub (seade ühendatak- se otse vooluvõrku) või kui pistikupesa ei asu pärast seadme paigaldamist juurde- pääsetavas kohas, paigaldage vastavalt asjakohasele juhendile nõuetekohane bipolaarne kaitselüliti, mis tagab täieliku väljalülitamise vooluvõrgust ülepinge III kategooria tingimustel. Tähelepanu! Iga kord enne õhupuhasti vooluvõrku ühendamist ja kontrollimist, kas seade toimib nõuetekohaselt, jäl- gige, et elektrikaabel oleks korralikult ühendatud. Paigaldamine Enne seadme paigaldamist kontrollige, et ükski komponent ei oleks kahjusta- tud. Kui mõni komponent on kahjusta- tud, jätke seade paigaldamata ja pöör- duge edasimüüja poole. Samuti lugege tähelepanelikult läbi kõik alljärgnevad juhised.114

• Küljes oleva mootoriga mudeli puhul paigaldage mootor, suunates õhuvälja- laskeava vastavalt eelnevalt valitud asendile kas alla või üles (joonis 5). Mootori võib paigaldada kas allatõmbe- seadme esi- või tagaküljele. Kui mootor on paigaldatud, paigaldage õhu väljala- sketorustik. Välismootoriga mudeli puhul paigutage välismootor sobivasse kohta ja paigal- dage õhu väljalasketoru. Seejärel pai- galdage välismootori ja allatõmbese- adme vaheline õhuväljalasketorustik. Valige üks viiest võimalikust õhuväljala- skeavast (joonis 6) ja paigaldage kom- plektis olev ühendus. Kui toode on paigaldatud ja vooluvõr- ku ühendatud, tõstke allatõmbeseade üles, vajutades esipaneelile, nagu on näidatud joonisel 7. Seejärel paigaldage söeltrid, kui kasu- tate ltreerimisrežiimi (söeltreid müüa- kse eraldi komplektis), ja rasvaltrid (vt joonis 8) ning esiklaas (nagu on näida- tud joonisel 9); jälgige, et klaas kinnitu- ks nii, nagu on näidatud joonisel 10.

• Paigutage elektroonilisi komponen- te sisaldav metallkarp kohta, kus see oleks võimalikeks parandustöödeks kergesti juurdepääsetav, ja ühendage selle elektrijuhtmed õhupuhastiga (joo- nis 11). Kasutage õhu väljajuhtimiseks maksi- maalselt 5 meetri pikkust toru.

• Torustikus peaks olema võimalikult vähe pöördekohti, sest iga pöördekoht vähendab tõmbe tõhusust ühe jooksva meetri ulatuses (nt kui torustikus on kaks 90° nurka, ei tohiks see olla üle 3 meetri pikk).

• Vältige järske suunamuutusi.

• Kasutage toru, mille läbimõõt on kogu- pikkuses 150 mm.

• Kasutage nõuetele vastavast materja- list toru.

• Eeltoodud juhiste täitmata jätmise kor- ral ei vastuta tarnija läbilaske ja mürata- semega seotud probleemide eest ning garantii ei kehti. Enne ava tegemist kontrollige, et kapi selles osas, kuhu õhupuhasti paigu- tatakse, ei oleks kapi detaile või muid osi, mis võiksid paigaldamist takistada. Kontrollige, et õhupuhasti ja keedupin- na mõõtmed oleksid kapiga vastavuses ja paigaldamine seega teostatav.

• Tehke keedupinna tahaossa nelinur- kne ava, mille mõõtmed on järgmised (joonis 1): 822mm X 100mm. Mudelil, millel mootor on juba ühenda- tud, tuleb kruvid välja keerata ja mootor eemaldada ning seejärel allatõmbesea- de (downdraft) avasse paigaldada.

• Asetage õhupuhasti ülevalt poolt avas- se, nagu on näidatud joonisel 2.
