BRUKSANVISNING Pandora PRF0120981 ELICA

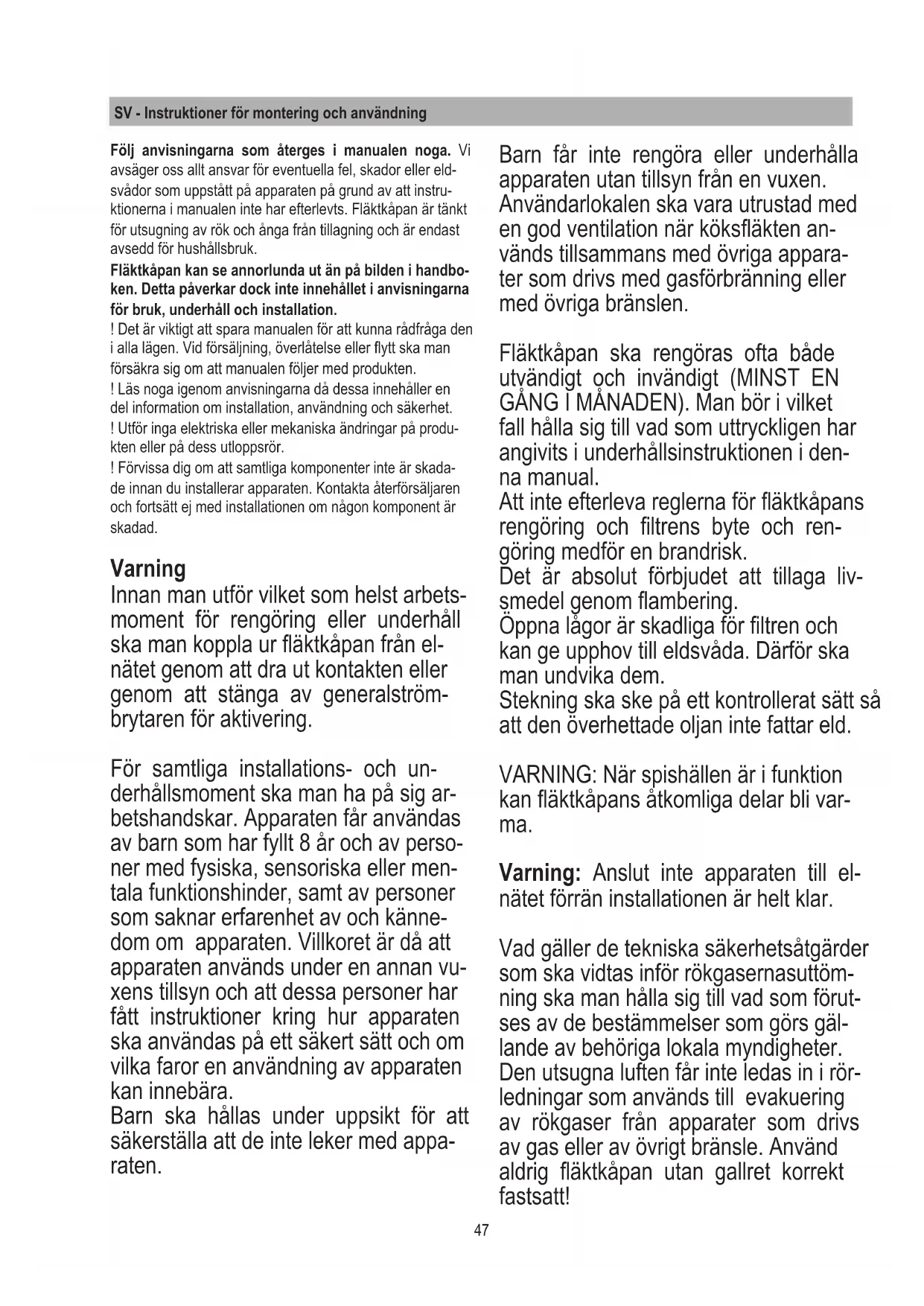

Το κλείσιμο του πάνελ πραγματοποιείται με παρόμοιο τρόπο, χρειάζεται να πιέσετε το μπροστινό γυαλί μέχρι το ολικό κλείσιμο του συρόμενου τμήματος.47 SV - Instruktioner för montering och användning Följ anvisningarna som återges i manualen noga. Vi avsäger oss allt ansvar för eventuella fel, skador eller eld- svådor som uppstått på apparaten på grund av att instru- ktionerna i manualen inte har efterlevts. Fläktkåpan är tänkt för utsugning av rök och ånga från tillagning och är endast avsedd för hushållsbruk. Fläktkåpan kan se annorlunda ut än på bilden i handbo- ken. Detta påverkar dock inte innehållet i anvisningarna för bruk, underhåll och installation. ! Det är viktigt att spara manualen för att kunna rådfråga den i alla lägen. Vid försäljning, överlåtelse eller ytt ska man försäkra sig om att manualen följer med produkten. ! Läs noga igenom anvisningarna då dessa innehåller en del information om installation, användning och säkerhet. ! Utför inga elektriska eller mekaniska ändringar på produ- kten eller på dess utloppsrör. ! Förvissa dig om att samtliga komponenter inte är skada- de innan du installerar apparaten. Kontakta återförsäljaren och fortsätt ej med installationen om någon komponent är skadad. Varning Innan man utför vilket som helst arbets- moment för rengöring eller underhåll ska man koppla ur äktkåpan från el- nätet genom att dra ut kontakten eller genom att stänga av generalström- brytaren för aktivering. För samtliga installations- och un- derhållsmoment ska man ha på sig ar- betshandskar. Apparaten får användas av barn som har fyllt 8 år och av perso- ner med fysiska, sensoriska eller men- tala funktionshinder, samt av personer som saknar erfarenhet av och känne- dom om apparaten. Villkoret är då att apparaten används under en annan vu- xens tillsyn och att dessa personer har fått instruktioner kring hur apparaten ska användas på ett säkert sätt och om vilka faror en användning av apparaten kan innebära. Barn ska hållas under uppsikt för att säkerställa att de inte leker med appa- raten. Barn får inte rengöra eller underhålla apparaten utan tillsyn från en vuxen. Användarlokalen ska vara utrustad med en god ventilation när köksäkten an- vänds tillsammans med övriga appara- ter som drivs med gasförbränning eller med övriga bränslen. Fläktkåpan ska rengöras ofta både utvändigt och invändigt (MINST EN GÅNG I MÅNADEN). Man bör i vilket fall hålla sig till vad som uttryckligen har angivits i underhållsinstruktionen i den- na manual. Att inte efterleva reglerna för äktkåpans rengöring och ltrens byte och ren- göring medför en brandrisk. Det är absolut förbjudet att tillaga liv- smedel genom ambering. Öppna lågor är skadliga för ltren och kan ge upphov till eldsvåda. Därför ska man undvika dem. Stekning ska ske på ett kontrollerat sätt så att den överhettade oljan inte fattar eld. VARNING: När spishällen är i funktion kan äktkåpans åtkomliga delar bli var- ma. Varning: Anslut inte apparaten till el- nätet förrän installationen är helt klar. Vad gäller de tekniska säkerhetsåtgärder som ska vidtas inför rökgasernasuttöm- ning ska man hålla sig till vad som förut- ses av de bestämmelser som görs gäl- lande av behöriga lokala myndigheter. Den utsugna luften får inte ledas in i rör- ledningar som används till evakuering av rökgaser från apparater som drivs av gas eller av övrigt bränsle. Använd aldrig äktkåpan utan gallret korrekt fastsatt!48 Symbolen på produkten eller på den medföljande dokumentationen indikerar att produkten inte ska betraktas som vanligt hushållsavfall. Produkten bör tas till en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk apparatur. Skaffa bort produkten genom att följa de lokala bestämmelserna för bortskaffande av avfall. För ytterligare information kring behandling, återan- vändning och återvinning av produkten ska ni kontakta lämpligt lokalkontor, tjän- sten för sophantering av hushållsavfall eller butiken där produkten inhandlades. Apparaturen har projekterats, testats och tillverkats förenligt med följande bestäm- melser:

2; CEI/EN 61000-3-3. Tips för en korrekt användning för en minskad miljöpåverkan: När du börjar laga mat ska äktkåpan ställas in på min- sta hastighet. Låt äkten stå på några minuter till efter slutförd tillagning. Du ska bara öka på hastigheten vid en förekomst av stora mängder med rökgaser och ån- gor. Använd booster-funktionen enbart i extremfall. För att behålla systemet för odörbekämpning i ett funktionsdugligt skick ska man efter behov byta ut koll- tret/kolltren. För att behålla fettltret i ett funktionsdugligt skickska man rengöra det efter behov. För att optimera effektivi- teten och minimera buller ska man tillgå kanalledningssystemets största tänkbara diameter och som tas upp i manualen. Fläktkåpan ska ALDRIG användas som stödyta för föremål om detta inte anges uttryckligen. Använd endast de fästskruvar som medföljde produkten till installationen. Om inga skruvar medföljde produkten ska man istället köpa rätt sorts skruvar. Använd då skruvar med rätt skruvlängd och som anges närmare i installation- sguiden. Om du är osäker över något ska du rådfråga en auktoriserad kund- support eller en annan personal med liknande kvalikationer. VARNING! En användning av skruvar och fästdon som inte motsvarar vad som har angetts i vederbörande instru- ktioner kan medföra elektriska risker. Vi avsäger oss allt ansvar för eventuella fel, skador eller eldsvådor som uppstått på apparaten på grund av att instruktio- nerna i manualen inte har efterlevts. Vi strävar ständigt efter att förbättra våra produkter och förbehåller oss där- för rätten att utföra tekniska, funktio- nella eller estetiska ändringar på dem i produktutvecklingssyfte. I versionen med extern motor behöver man för att äktkåpan ska kunna fungera normalt tillgå en uppsugningsenhet (extern mo- tor) från tillverkarbolaget. Den här apparaten är märkt förenligt med europadirektiv 2012/19/EC, Wa- ste Electrical and Electronic Equipment (WEEE). När användaren säkerställer att produkten skaffas bort på rätt sätt bidrar han eller hon till att förebygga potentiella negativa följdverkningar på miljö och hälsa.Användning Fläktkåpan är tillverkad för att kun- na användas i versionerna med från- luftsdrift och extern rökevakuering eller med lter och intern återcirkulering. Version med frånluftsdrift Rökgaserna evakueras till utanför hu- sbyggnaden via ett utloppsrör som har fästs till kopplingsänsen. Utloppströrets diameter ska vara lika stor som diametern på kopplingsringen. Varning! Utloppsröret ingår ej och be- höver inhandlas. I sin vågräta del ska utloppsröret ha en lätt lutning uppåt (10° cirka) så att luften lättare kan le- das utåt. Om äktkåpan är försedd med kollter behöver man plocka bort dessa. Version med återcirkulering Den utsugna luften behöver avfettas in- nan den kan ledas tillbaka in i rummet. För att kunna använda äktkåpan i den här versionen behöver man först instal- lera ett extra ltreringssystem som fun- gerar med aktivt kol. Obs: Luften som återvinns genom koll- tren skickas tillbaka till köket genom en rörledning som leder luften till möbelns ena sida. Installation Obs: installationen ska utföras på ett sätt som gör det möjligt att nå äktkåpan och alla dess elektroniska komponenter i alla lägen för eventuella ingrepp under teknisk support. VARNING: Placera lådan i metall innehål- lande elektroniska komponenter på ett av- stånd som inte får understiga 65 cm från gasspishällen och hur som helst 65 cm från äktkåpans utsugningspunkt. TIPS: Vår rekommendation är att ni in- stallerar metallådan som innehåller de elektroniska komponenterna minst 10 cm från golvet och på ett lagom långt avstånd från samtliga värmekällor (t.ex. ugnens sidor eller spishällen). Om gasspisens installationsanvisnin- gar anger ett större avstånd ska man ta hänsyn till detta. Elanslutning Fläktens anslutning till elnätet måste göras av en kvalicerad, specialiserad och tekniskt kunnig personal. Nätspänningen ska motsvara det spän- ningstal som återges på märkskylten med tekniska egenskaper som sitter inuti själva äkten. Om äktkåpan leve- reras med en stickkontakt ska man an- sluta den till ett eluttag som är förenligt med gällande lagbestämmelser och som sitter på en plats som är åtkomlig även efter det att installationen är klar. Om äktkåpan levererats utan kontakt (di- rektanslutning till elnätet), eller om stick- kontakten inte sitter i ett åtkomligt läge före och efter installation, ska man istället använda sig av en tvåpolig strömbrytare somgaranterar att elnätet är helt urkop- plat under användarförhållanden som motsvarar spänningssprångskategori 3, samt förenligt med installationsreglerna. Varning! Innan du ansluter äktkåpans krets till elnätet igen och innan du kontrolle- rar om äkten fungerar korrekt ska du alltid kontrollera att nätkabeln fungerar korrekt. Montering Innan installationen påbörjas ska man kontrollera att samtliga komponenter inte är skadade. Kontakta annars åter- försäljaren och fortsätt inte med instal- lationen. Läs även noggrant igenom anvisningarna nedan.

Använd ett luftevakueringsrör som är högst 5 meter långt.

• Begränsa antalet krökningar hos rör- ledningen då varje krökning minskar insugningens effektivitet. Insugningen anses som fungerande vid 1 linjär me- ter. (Exempel: om man använder sig av 2 st. krökningar på 90° ska rörlednin- gen inte vara längre än 3 meter).

• Undvik plötsliga riktningsbyten.

• Använd en ledning som har diametern 150 mm längs med hela dess längd.

• Använd en ledning vars material god- känts av gällande lagstiftning.

• Om anvisningarna ovan inte följs an- svarar leverantörsbolaget inte för pro- blem med anknytning till kapacitet och buller och ingen garanti kommer heller att medges. Innan du borrar hålet ska du kontrolle- ra att det på möbelns invändiga sida i höjd med äktens förvaringsutrymme inte förekommer en möbelstomme el- ler andra delar som skulle kunna vara i vägen för installationen. Kontrollera att äktkåpans och spishällens totalmått är förenliga med möbeln och att installatio- nen därmed är genomförbar.

• Borra ett rektangulärt hål i spishällens ba- kdel. Hålet ska ha följande mått: (Fig. 1). 822mm X 100mm. Om innehavd version har färdigmonte- rad motor ska du ta bort skruvarna och plocka bort den uppsugande enheten för att kunna stoppa in downdraften i det borrade hålet.

• Installera äkten i det borrade hålet genom att sätta in den ovanifrån enligt bilden (Fig. 2).

• Fäst äktkåpan inuti möbeln med hjälp av de särskilda fästjärnen som medföljde apparaten (Fig. 3). Gå vidare med att montera fästjärnen i äktkåpans underdel (Fig. 4). Se till att produkten är helt vinkelrät mot diskbänken innan ni sätter in skruvarna i möbeln. Om innehavd version omfattar motorn ska man installera motorenheten ge- nom att rikta luftutloppet i det förvalda läget nedåt eller uppåt (Fig. 5). Motorn kan installeras både på downdraftens framsida och baksida. När installatio- nen av motorn är klar ska du montera kanalledningen för luftutloppet. I versioner med extern motor ska man placera den utsugande enheten i ett lämpligt läge (extern motor) och även luftevakueringsröret. Gå sedan vidare med att montera rörledningen till luftut- loppet mellan extern motor och down- draft. Välj luftutlopp mellan de fem val- bara alternativen (Fig.6) och montera sedan det medföljande kopplingsröret. När du är färdig med installationen och efter att du har anslutit produkten till el- nätet lyfter du upp downdraften genom att trycka på den främre glasrutans ut- rymme enligt g. 7. Installera därefter kolltren vid en ver- sion med återcirkulering (kolltren leve- reras separat tillsammans med särskild utrustningssats), fettltren (se g. 8) och till sist den främre glasrutan enligt g. 9. Var uppmärksam på att glasrutan hakas fast enligt g. 10.
