Márka	Elica
Modell	Pandora PRF0120981
Kategória	Páraelszívó
Beépítési típus	Asztali páraelszívó (downdraft)
Működési változat	Külső elszívás vagy belső recirkuláció
Hátsó nyílás méretei	822 x 100 mm
Kivezető cső átmérője	150 mm
Cső maximális hossza	5 méter
Szívási sebességek száma	3 + intenzív sebesség
Funkciók	Időzítő, szűrőtelítettség jelző, késleltetett leállítás
Zsírszűrő típusa	Mosogatógépben mosható fém
Zsírszűrő karbantartása	Havi tisztítás
Aktív szénszűrő típusa	Aktív, recirkulációs változathoz
Szénszűrő csere	4 havonta
Elektromos táplálás	230 V (az adattábla szerint)
Védelem	Fix telepítéshez kötelező szabványos megszakító
Anyag	Védőüveg, fém
Gyártási ország	Megfelel a CEI/EN szabványoknak
Garancia	Gyártói garancia (nincs megadva)

Gyakran ismételt kérdések - Pandora PRF0120981 ELICA

Hogyan kell telepíteni az Elica Pandora PRF0120981 páraelszívót?

A telepítést szakképzett szakembernek kell elvégeznie. Vágjon egy 822 x 100 mm-es nyílást a főzőlap mögött, rögzítse a páraelszívót a mellékelt kapcsokkal, majd csatlakoztassa a kivezetőcsövet vagy szerelje be az aktív szénszűrőket a recirkulációs változathoz. Ezt követően csatlakoztassa a készüléket az elektromos hálózathoz a szabványok betartásával.

Mi a különbség az elszívásos és a recirkulációs változat között?

Elszívásos változatnál a beszívott levegő egy csövön keresztül kívülre távozik. Recirkulációs változatnál a levegő aktív szénszűrőn áthaladva kerül vissza a helyiségbe. A recirkuláció használatához be kell szerelni a szénszűrő-készletet (nem tartozék).

Hogyan kell tisztítani a páraelszívó zsírszűrőit?

A fém zsírszűrőket havonta egyszer kell tisztítani. Kézzel is moshatók nem agresszív mosószerrel, vagy mosogatógépben alacsony hőmérsékleten, gyors programmal. A mosogatógépes mosás elszínezheti a szűrőket, de ez nem befolyásolja a hatékonyságukat.

Mikor kell cserélni a szénszűrőt?

A szénszűrőt 4 havonta kell cserélni, vagy gyakrabban, ha a páraelszívót sokat használják. A telítettség függ a használat gyakoriságától, a főzés típusától és a zsírszűrők tisztaságától.

Hogyan kell használni az időzítőt és az intenzív sebességet?

A T1 gombbal állítható be az automatikus kikapcsolás: 20 perc az 1-es sebességnél, 15 perc a 2-esnél, 10 perc a 3-asnál és 5 perc az intenzív sebességnél. Az intenzív sebesség (T3 gomb) 5 percig tart, majd automatikusan visszakapcsol 2-es sebességre.

Mit tegyünk, ha a szűrőtelítettség jelzőfénye világít?

Ha az L1, L2, L3 jelzőfények folyamatosan kékek, tisztítsa meg a zsírszűrőket. Ha L2 és L3 villog, cserélje ki a szénszűrőt (ha fel van szerelve). A karbantartás után tartsa lenyomva a T1 és T3 gombot a jelző visszaállításához.

Milyen biztonsági óvintézkedéseket kell betartani?

Mindig húzza ki a páraelszívót tisztítás vagy karbantartás előtt. Soha ne flambírozzon a páraelszívó alatt, ügyeljen a sütésre, és biztosítson megfelelő szellőzést, ha a páraelszívó égésterméket kibocsátó készülékekkel együtt működik. Ne hagyja, hogy gyerekek játsszanak a készülékkel.

Használhatom a páraelszívót zsírszűrő nélkül?

Nem, a páraelszívó soha nem működhet a zsírszűrő megfelelő felszerelése nélkül. Tűzveszélyt jelent és károsíthatja a készüléket.

Milyen átmérőjű csövet használjunk az elszíváshoz?

Használjon 150 mm átmérőjű csövet a teljes hosszon. A maximális hossz 5 méter. Kerülje a hirtelen irányváltoztatásokat; minden könyök csökkenti a szívási hatékonyságot.

Hová kell telepíteni a páraelszívó elektronikus dobozát?

Az elektronikus alkatrészeket tartalmazó fémdobozt legalább 65 cm-re kell elhelyezni a főzőlaptól (gáznál) vagy 65 cm-re a szívási ponttól, több mint 10 cm-re a padlótól, és távol hőforrásoktól (sütő, főzőlap).

HASZNÁLATI ÚTMUTATÓ Pandora PRF0120981 ELICA

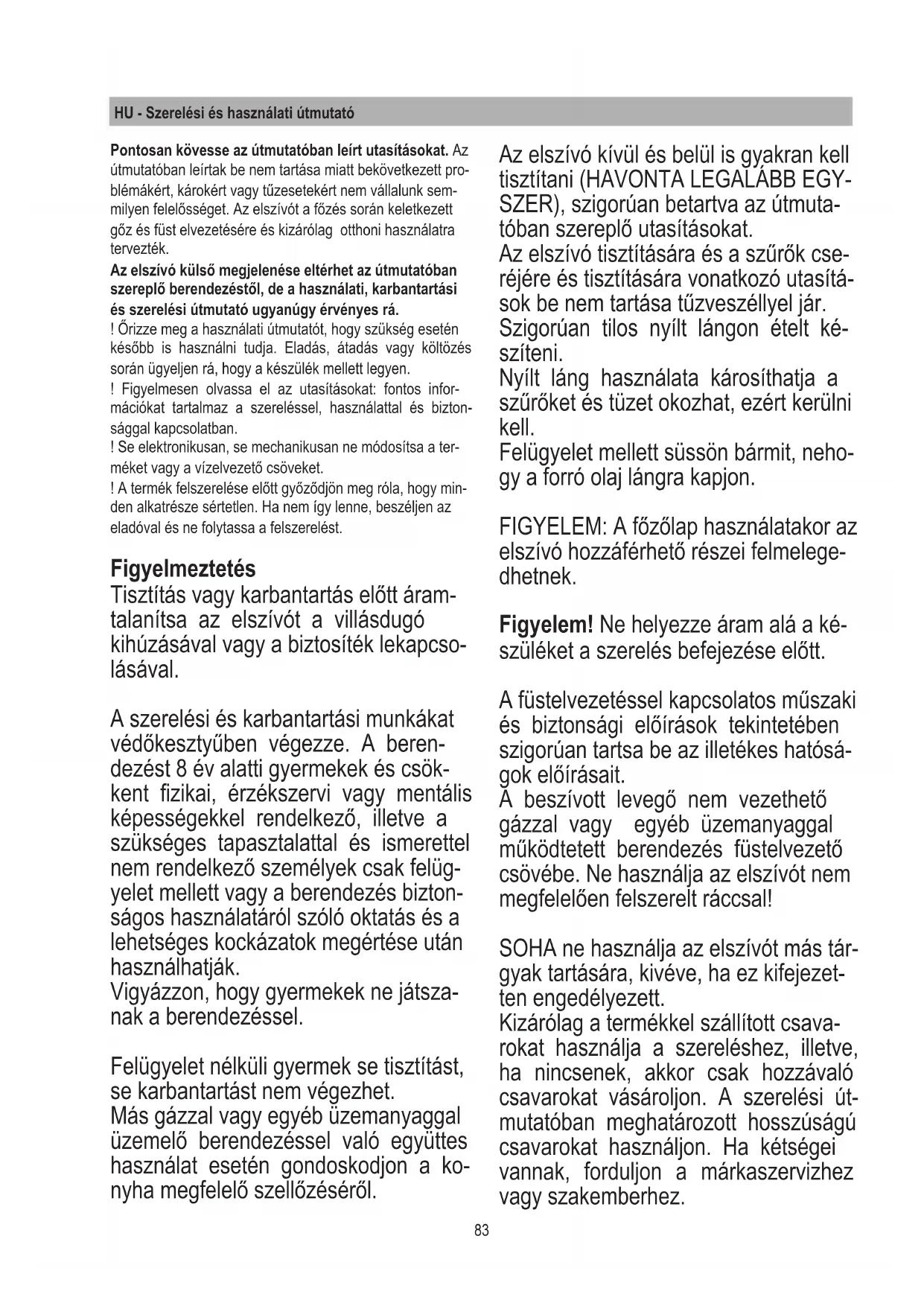

HU Szerelési utasítás, használati útmutató

Pontosan kövesse az útmutatóban leírt utasításokat. Az útmutatóban leírtak be nem tartása miatt bekövetkezett problémákért, károkért vagy tűzesetekért nem vállalunk semmilyen felelősséget. Az elszívót a főzés során keletkezett gőz és füst elvezetésére és kizárólag otthoni használatra tervezték.

Az elszívó külső megjelenése eltérhet az útmutatóban szereplő berendezéstől, de a használati, karbantartási és szerelési útmutató ugyanúgy érvényes rá.

! Örizze meg a használati útmutatót, hogy szükség esetén később is használni tudja. Eladás, átadás vagy költözés során ügyeljen rá, hogy a készülék mellett legyen.
! Figyelmesen olvassa el az utasításokat: fontos információkat tartalmaz a szereléssel, használattal és biztonsággal kapcsolatban.
! Se elektronikusan, se mechanikusan ne módosítsa a terméket vagy a vízelvezető csöveket.
! A termék felszerelése előtt győződjön meg róla, hogy minden alkatrésze sértetlen. Ha nem így lenne, beszéljen az eladóval és ne folytassa a felszerelést.

Figyelmeztetés

Tisztítás vagy karbantartás előtt áramtalanítsa az elszívót a villásdugó kihúzásával vagy a biztosíték lekapcsolásával.

A szerelési és karbantartási munkákat védőkesztyűben végezze. A berendezést 8 év alatti gyermekek és csök-kent fizikai, érzékszervi vagy mentális képességekkel rendelkező, illetve a szükséges tapasztalattal és ismerettel nem rendelkező személyek csak felügyelet mellett vagy a berendezés biztonságos használatáról szóló oktatás és a lehetséges kockázatok megértése után használhatják.

Vigyázzon, hogy gyermekek ne játszak a berendezéssel.

Felügyelet nélküli gyermek se tisztítást, se karbantartást nem végezhet.

Más gázzal vagy egyéb üzemanyaggal üzemelő berendezéssel való együttes használat esetén gondoskodjon a konyha megfelelő szellőzéséről.

Az elszívó kívül és belül is gyakran kell tisztítani (HAVONTA LEGALÁBB EGY-SZER), szigorúan betartva az útmutatóban szereplő utasításokat.

Az elszívó tisztítására és a szűrők cse-réjére és tisztítására vonatkozó utasítá-sok be nem tartása tűzveszéllyel jár.

Szigorúan tilos nyílt lángon ételt ké- szíteni.

Nyílt láng használata károsíthatja a szűrőket és tüzet okozhat, ezért kerülni kell.

Felügyelet mellett süssön bármit, nehogy a forró olaj lángra kapjon.

FIGYELEM: A főzőlap használatakor az elszívó hozzáférhető részei felmelegedhetnek.

Figyelem! Ne helyezze áram alá a ké- szüléket a szerelés befejezése előtt.

A füstelvezetéssel kapcsolatos müszaki és biztonsági előírások tekintetében szigorúan tartsa be az illetékes hatóságok előírásait.

A beszívott levegő nem vezethető gázzal vagy egyéb üzemanyaggal működtetett berendezés füstelvezető csövébe. Ne használja az elszívót nem megfelelően felszerelt ráccsal!

SOHA ne használja az elszívót más tárgyak tartására, kivéve, ha ez kifejezetten engedélyezett.

Kizárólag a termékkel szállított csavarokat használja a szereléshez, illetve, ha nincsenek, akkor csak hozzávaló csavarokat vásároljon. A szerelési útmutatóban meghatározott hosszúságú csavarokat használjon. Ha kétségei vannak, forduljon a márkaszervizhez vagy szakemberhez.

FIGYELEM! A szerelési útmutatónak nem megfelelően szerelt csavarok és berendezések elektromos problémákhoz vezethetnek.

Az mutatóban leírtak be nem tartása miatt bekövetkezett problémákért, károkért vagy tűzesetekért nem vállalunk semmilyen felelősséget.

Mivel folyamatosan fejlesztjük ter- mékeinket, fenntartjuk magunkat a jogot azoknak a fejlesztésekkel összhangban történő műszaki, üzemi vagy esztétikai jellemzőinek módosítására Külső mo- toros kivitelnél az elszívó megfelelő működéséhez ugyanattól a gyártótól származó elszívó blokkot (külső motort) kell alkalmazni.

Ezen a berendezés az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EC irányelvnek megfelelő jelölés látható. Ennek megfelelő megsemmisítésével a felhasználó hozzájárul az esetleges környezeti károsodások megelőzéséhez.

A terméken vagy a kísérő dokumentumokon látható szimbólum jelzi, hogy nem kezelhető háztartási hulladékként, hanem a megfelelő, elektromos és elektronikus berendezéseknek fenntartott szelektív hulladékgyűjtőbe kell elhelyezni. A helyi hulladékgyűjtési szabályoknak megfelelően dobja ki. A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos további információkért keresse a helyi illetékes hivatalt, a háztartási hulladékgyűjtő társaságot vagy azt az üzletet, ahol a terméket vásárolta.

Az alábbi szabványok betartásával tervezett, tesztelt és gyártott berendezés: • Biztonság: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233. • Teljesítmény: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/EN 60704-1; CEI/EN 60704-2-13; ISO 3741; EN 50564; CEI 62301. • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Hasznos tanácsok a környezeti károsodás csök-kentése érdekében: A főzés megkezdésekor a legkisebb fokozatban kapcsolja be az elszívót, a főzés után is hagyja bekapcsolva néhány percig. Csak nagy füst vagy gőz esetén kapcsolja magasabb fokozatba, a booster funkciót csak kivételes esetben használja. A szagelszívó rendszer hatékonyságának fenntartásához cserélje ki a szűrőket, amikor az szükségessé válik. A zsírszűrő hatékonyságának fenntartásához tisztítsa ki, amikor az szükségessé válik. A hatékonyság növelése és a zajcsökkentésérdekében az útmutatóban meghatározott legnagyobb átmérőjű csöveket használja.

Felhasználás

Az elszívó szabadba kivezetett vagy belső légtérben keringtető szénszűrős változatban használható.

Szabadba kivezetett

Az összekötőelem karimájára rögzített kimenő csövön át kerül kivezetésre a szabadba.

A kimenő cső átmérőjének meg kell egyeznie a csatlakozó gyűrűjével.

Figyelem! A kivezetőcső nem tartozék, külön kell beszerezni. A vízszintes részen a cső enyhén lejtsen (kb. 10°), hogy könyebben kivezesse a levegőt. Az esetleges szénszűrőket ki kell venni.

Szürös változat

A beszívott levegőt zsírtalanítja, mielőtt visszaforgatja a helységbe. Ha ebben az üzemmódban használja az elszívót, szükséges beszerelni a szénszűrőket. Megjegyzés: A szénszűrökön átvezetett levegőt egy, a berendezés oldalán található csövön át jut vissza a konyhába.

Szerelés

Megjegyzés: oly módon kell felszerelni, hogy karbantartás esetén bármikor hozzá lehessen férni az elszívóhoz és az elektromos alkatrészekhez.

FIGYELMEZTETÉS: Az elektromos alkatrészeket tartalmazó fémdoboz ne legyen közelebb, mint 65 cm a gázfőzőlaphoz és 65 cm-re legyen az elszívó beszívójától.

JÓ TANÁCS Javasoljuk, hogy az elektromos alkatrészeket tartalmazó fémdoboz legalább 10 cm-re legyen a plafontól és megfelelő távolságra a hőforrásoktól (pl.: sütő oldalától, vagy a főzőlaptól). Ha a gázfőzőlap szerelési útmutatójában nagyobb távolság szerepel, akkor azt kell figyelembe venni.

Elektromos csatlakozás

Az elszívó bekötését szakemberrel végeztesse.

A hálózati feszültség feleljen meg az elszívó hátoldalán lévő címkén jelzett értéknek. Ha villásdugóval ellátott, akkor olyan szabványos dugaljba dugja be, ahol szerelés után is hozzáférhető lesz. Ha nincs hozzá villásdugó (közvetlen kapcsolat a hálózatra) vagy a szerelés után nem lenne hozzáférhető a dugalj, akkor kössön rá egy szabványos bifázisú kapcsolót, amely III.

kategóriájú túlfeszültség esetén meg- szünteti az áramellátást és megfelel a szerelési szabályoknak.

Figyelem! Mielőtt újra áram alá helyezné a készüléket, illetve ellenőrízné a megfelelő működést, vizsgálja meg, hogy a betáp megfelelően lett e felszerelve.

Szerelés

Mielőtt felszerelné a készüléket, győződjön meg arról, hogy minden alkatrész sérülésmentes legyen, ellenkező esetben keresse a viszonteladót és ne fogjon bele a szerelésbe. Gondosan olvassa el az alábbi utasításokat.

Legfeljebb 5 m hosszú elszívó csövet használjon.

• A lehető legkevesebb hajlítással sze-relje a csöveket, mert minden hajlítás 1 méternek megfelelően csökkenti az elszívás hatékonyságát. (Pl.: ha két darab 90° esetén a cső nem lehet hoss-zabb 3 méternél).
• Ne alkalmazzon drasztikus irányváltást.
• A cső teljes hosszában 150mm átmérőjű legyen.
• Szabványi előírásoknak megfelelő anyagból készült csövet használjon.
• Az utasítások be nem tartása miatt keletkezett problémákért vagy zajért a gyártó nem vállal felelősséget és nem ad garanciát.

A falnyílás kivágása előtt ellenőrizze, hogy a bútorba kerülő bemeneti nyílá- snál ne legyen bútortartó szerkezet vagy bármi más, ami gondot okozhat- na a szerelés során. Ellenőrizze, hogy az elszívó és a főzőlap méretei meg- feleljenek a bútor méreteinek, azaz elvégezhető legyen a szerelés.

- a főzőlap mögötti részen vágjon ki egy négyszögletű nyílást a következő méretekkel: (1. ábra)

822mm X 100mm.

Már beszerelt motor esetén vegye ki a csavarokat, majd az elszívó blokkot, hogy be tudja helyezni a downdraftot a nyilásba.

- A kivágott nyílásba szerelje be az elszívót, az ábrának megfelelően felülről behelyezve (2. ábra).

Rögzítse az elszívót a bútorba az elszívóhoz adott kengyelek segítségével (3. ábra). A kengyelekt az elszívó alsó részén rögzítse (4. Ábra). Mielőtt becsavarná a csavarokat a bútorba, győződjen meg róla, hogy a bútor tökéletesen egyvonalban legyen a munkalappal. Szerelje rá a takarólécet.

- Belső motor esetén szerelje be a motorblokkot úgy, hogy a légkivezető, igény szerint, lefelé vagy felfelé álljon (5. ábra “”) A motor a downdraft elülső és hátulsó oldalán is felszerelhető. A motor beszerelése után folytassa a légkivezető csövek beszerelésével.

Külső motor esetén az elszívó blokkot (külső motort) helyezze megfelelő helyre és szerelje be a légkivezető csövet. Szerelje be a légkivezető csövet a külső motor és a downdraft közé. Az öt lehetőségből válassza ki a légkivezetést (6. ábra) és szerelje be a mellékelt összekötőt.

A szerelés befejezése, valamint az elektromos bekötés után emelje fel a downdraftot az első rész lenyomásával (lásd 7. ábra).

Ézután szűrős változat esetén helyezze be a szénszűrőket ( aszűrőket külön adjuk, megfelelő készletben), majd a zsírszűrőket (lásd 8. ábra), ezután az elülső üveget (lásd 9. ábra); ügyeljen az üveg tartóira, ahogy az a 10. ábrán látható.

- Az elektromos alkatrészeket tartalmazó fémdobozt könnyen elérhető helyre tegye az esetleges karbantartás esetére és kösse be az elszívó elektromos csatlakozóit. (11. ábra).

Működés

A termék megfelelő működéséhez az alábbi módon kell kinyitni a kihúzható tartót.

Nyomja az üveget lefelé a 12. ábrán látható módon, így kiakad és kinyílik.

A kihúzható tartó kinyitása után bekapcsolhatja az elszívó motort az alább leírt nyomógombok segítségével.

A panelt hasonlóan kell kinyitni, nyomja az elülső üveget a tartó teljes bezárásáig.

T1. ON/OFF időzítő gomb: nyomja meg az automata ki- kapcsolás beprogramozásához:

1. sebesség: 20 perc
2. sebesség: 15 perc
3. sebesség: 10 perc
   Nagy sebesség: 5 perc

T2. Az elszívás sebességét (teljesítményét) csökkentő gomb.

OFF 1: nyomja meg többször, hogy az elszívó ki- kapcsolásáig csökkenjen a sebesség.

OFF 2: bármely sebességnél tartsa hosszan lenyomva.

T3. ON/elszívás sebességét (teljesítményét) növelő gomb (1-2-3-Nagy)

A nagy sebesség kb. 5 percig tart, azután automatikusan átkapcsol 2. sebességre.

Szürötelítettség jelző

Az elszívó jelzi, hogy mikor kell elvégezni a szűrők karban- tartását:

Zsírszűrők (kb. minden 40 óra használat után): minden led kék színű

Aktív szenes szagszűrő (kb. minden 160 óra használat után): minden led kék színű, az L2 és L3 ledek villognak

Szürötelítettség reset

A szűrők karbantartása után nyomja meg hosszan a T1 és T3 gombokat, ekkor az L1, L2 és L3 ledek röviden kéken fognak villogni, majd kialszanak.

Aktív szenes szagszűrő telítettség jelzőjének aktiválása

Általában ez a jelző ki van kapcsolva. Aktiváláshoz tegye a következőket:

Kikapcsolt elszívónál egyszerre nyomja le és tartsa hosszán lenyomva a T1 és T2-t: előbb az L1, majd az L2 és az L3 is kigyullad, majd a gombok elengedése után az L2 és az L3 röviden villogva jelzik, hogy sikeres volt az aktiválás.

Aktív szenes szagszűrő telítettség jelzőjének kikapcsolása: ismételje meg a fenti műveletet, először egyszerre felkapcsolódnak az L1, L2 és L3 ledek, majd a gombok elengedése után az L2 és az L3 ledek kialszanak, ezzel jelezve, hogy sikeres volt a kikapcsolás.

KARBANTARTÁS

Zsírtalanító szűrő

Felfogja a főzés során keletkező zsírrészecskéket.

A zsírtalanító szűrőt és az alatta lévő gyűjtőrácsot havonta egyszer (vagy amikor a szűrőtelítettség jelző - ha van az adott modellen - jelzi annak szükségességét) nem agresszív tisztítószerekkel le kell tisztítani.

Mosógatógéppel való mosás esetén a fém zsírtalanító szűrő színét vesztheti, de ez nem változtatja meg a szűrési teljesítményét.

Aktív szenes szűrők (csak szűrős modellnél) A főzés során keletkező szagokat semmisíti meg.

A szénszűrők, konyhától és a zsírtalanító szűrők tisztításának gyakoriságától függően, rövidebb vagy hosszabb idő után telítődnek. A patronont legkésőbb négyhavonta minden képpen ki kell cserélni.

A működtetést leíró fejezetben leírt módon kinyitva az üveget szerelje be a zsírtalanító szűrőket, szűrős változatnál pedig a szénszűrőket és a díszrácsot (8. ábra).
