MANUALE UTENTE Pandora PRF0120981 ELICA

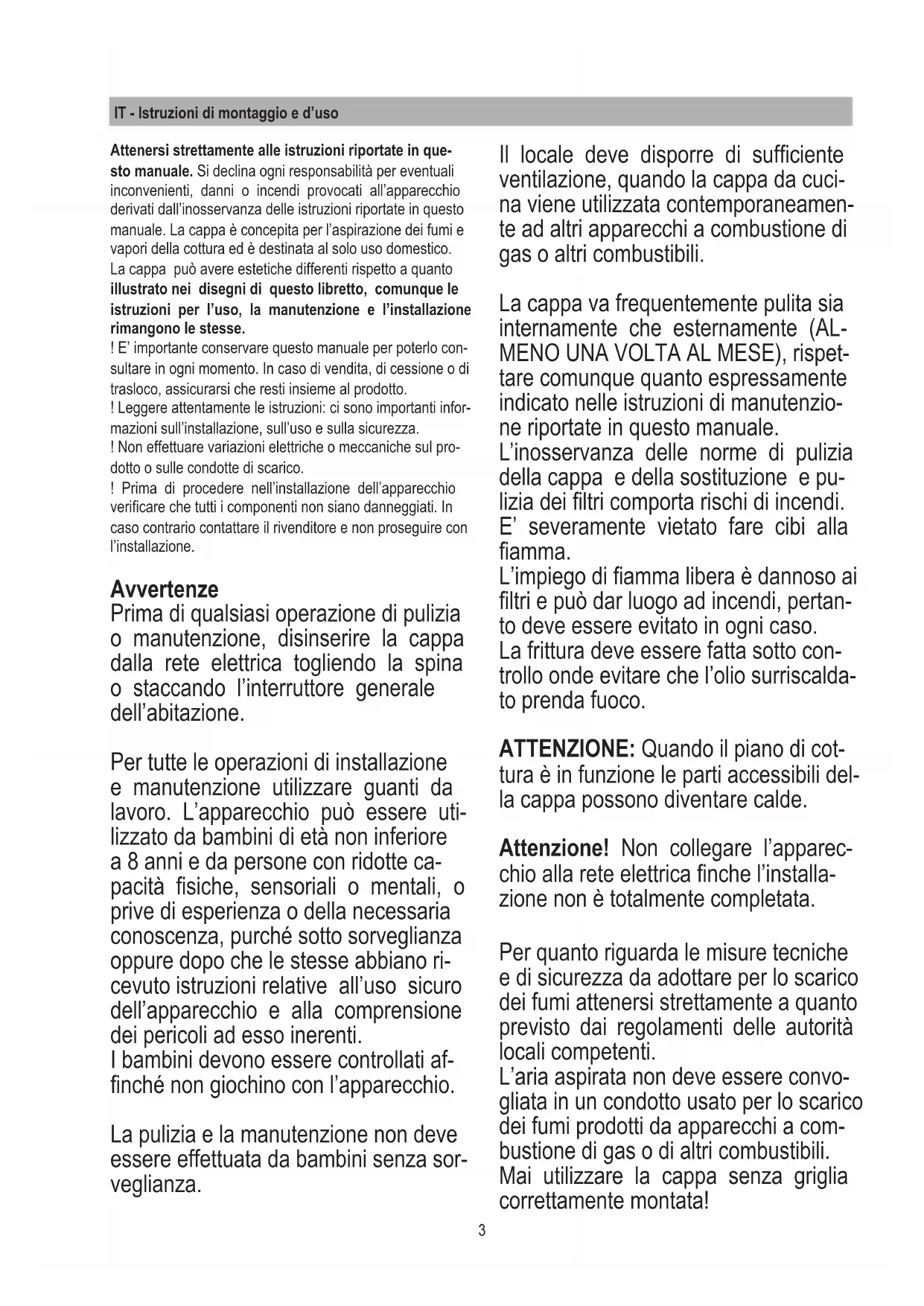

Tizio1 Fig. 1 Fig. 2 Fig. 3 Fig. 5 Fig. 6 Fig. 42 Fig. 7 Fig. 8 Fig. 9 Fig.10 Fig. 11 Fig. 123 IT - Istruzioni di montaggio e d’uso Attenersi strettamente alle istruzioni riportate in que- sto manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all’apparecchio derivati dall’inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l’aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico. La cappa può avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l’uso, la manutenzione e l’installazione rimangono le stesse. ! E’ importante conservare questo manuale per poterlo con- sultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto. ! Leggere attentamente le istruzioni: ci sono importanti infor- mazioni sull’installazione, sull’uso e sulla sicurezza. ! Non effettuare variazioni elettriche o meccaniche sul pro- dotto o sulle condotte di scarico. ! Prima di procedere nell’installazione dell’apparecchio vericare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non proseguire con l’installazione. Avvertenze Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione. Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro. L’apparecchio può essere uti- lizzato da bambini di età non inferiore a 8 anni e da persone con ridotte ca- pacità siche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ri- cevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini devono essere controllati af- nché non giochino con l’apparecchio. La pulizia e la manutenzione non deve essere effettuata da bambini senza sor- veglianza. Il locale deve disporre di sufciente ventilazione, quando la cappa da cuci- na viene utilizzata contemporaneamen- te ad altri apparecchi a combustione di gas o altri combustibili. La cappa va frequentemente pulita sia internamente che esternamente (AL- MENO UNA VOLTA AL MESE), rispet- tare comunque quanto espressamente indicato nelle istruzioni di manutenzio- ne riportate in questo manuale. L’inosservanza delle norme di pulizia della cappa e della sostituzione e pu- lizia dei ltri comporta rischi di incendi. E’ severamente vietato fare cibi alla amma. L’impiego di amma libera è dannoso ai ltri e può dar luogo ad incendi, pertan- to deve essere evitato in ogni caso. La frittura deve essere fatta sotto con- trollo onde evitare che l’olio surriscalda- to prenda fuoco. ATTENZIONE: Quando il piano di cot- tura è in funzione le parti accessibili del- la cappa possono diventare calde. Attenzione! Non collegare l’apparec- chio alla rete elettrica nche l’installa- zione non è totalmente completata. Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. L’aria aspirata non deve essere convo- gliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a com- bustione di gas o di altri combustibili. Mai utilizzare la cappa senza griglia correttamente montata!4 La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato. Utilizzare solo le viti di ssaggio in dota- zione con il prodotto per l’installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzare la lunghezza corretta per le viti che sono identicati nella Guida all’installazione. In caso di dubbio, consultare il centro di assisten- za autorizzato o personale qualicata similare. ATTENZIONE! La mancata installa- zione di viti e dispositivi di ssaggio in conformità di queste istruzioni può com- portare rischi di natura elettrica. Si declina ogni responsabilità per even- tuali inconvenienti, danni o incendi pro- vocati all’apparecchio derivati dall’inos- servanza delle istruzioni riportate in questo manuale. Nell’intento costante di migliorare i no- stri prodotti, ci riserviamo il diritto di apportare alle loro caratteristiche tecni- che, funzionali o estetiche tutte le mo- diche derivanti dalla loro evoluzione. Nel caso di versione con motore ester- no, per il normale funzionamento della cappa è necessario utilizzare un gruppo aspirante (motore esterno) della stessa casa produttrice. Questo apparecchio è contrassegna- to in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Elec- tronic Equipment (WEEE). Assicuran- dosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le potenziali conseguenze negative per l’ambiente e la salute. Il simbolo sul prodotto o sulla do- cumentazione di accompagnamento in- dica che questo prodotto non deve es- sere trattato come riuto domestico ma deve essere consegnato presso l’ido- neo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroni- che. Disfarsene seguendo le normative locali per lo smaltimento dei riuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodot- to, contattare l’idoneo ufcio locale, il servizio di raccolta dei riuti domestici o il negozio presso il quale il prodotto è stato acquistato. Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

3-2; CEI/EN 61000-3-3. Suggerimenti per un corretto utilizzo al ne di ridurre l’impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla velo- cità minima, lasciandola accesa per al- cuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapo- re, utilizzando la funzione booster solo in casi estremi. Per mantenere ben ef- ciente il sistema di riduzione degli odo- ri, sostituire, quando è necessario, il/i ltro/i carbone. Per mantenere ben ef- ciente il ltro del grasso, pulirlo in caso di necessità. Per ottimizzare l’efcienza e minimizzare i rumori, utilizzare il dia- metro massimo del sistema di canaliz- zazione indicato in questo manuale.Utilizzazione La cappa è realizzata per essere utilizza- ta in versione aspirante ad evacuazione esterna o ltrante a ricircolo interno. Versione aspirante I vapori vengono evacuati verso l’ester- no tramite un tubo di scarico ssato alla angia di raccordo. Il diametro del tubo di scarico deve es- sere equivalente al diametro dell’anello di connessione. Attenzione! Il tubo di evacuazione non è fornito e va acquistato. Nella parte orizzontale, il tubo deve avere una leg- gera inclinazione verso l’alto (10° circa) in modo da poter trasportare l’aria verso l’esterno più facilmente. Se la cappa è provvista di ltri al carbone, questi de- vono essere tolti. Versione ltrante L’aria aspirata verrà sgrassata prima di essere ri-convogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di l- traggio aggiuntivo a base di carboni at- tivi. Nota: L’aria riciclata attraverso i ltri carbone viene rinviata nella cucina attraverso un condotto che convoglia l’aria su un lato del mobile. Installazione Nota: l’installazione deve essere ese- guita in modo che sia sempre garantita l’accessibilità della cappa e dei compo- nenti elettronici per eventuali interventi in assistenza tecnica. Installare la scatola metallica contenete i componenti elettronici ad una distan- za minima di 65cm dal piano a gas o in ogni caso a 65 cm dal punto di aspira- zione della cappa.

RACCOMANDAZIONE: Vi raccoman- diamo di installare la scatola metallica contenente i componenti elettronici alme- no a 10 cm dal suolo e ad una distanza sufciente da tutte le fonti di calore (es: lato di un forno, o piano cottura). Se le istruzioni di installazione del dispositivo di cottura a gas specicano una distanza maggiore, bisogna tenerne conto. Collegamento Elettrico L’allacciamento della cappa alla rete elet- trica deve essere effettuato da personale tecnico qualicato e specializzato. La tensione di rete deve corrispondere alla tensione riportata sull’etichetta carat- teristiche situata all’interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l’in- stallazione. Se sprovvista di spina (colle- gamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bi- polare a norma che assicuri la disconnes- sione completa della rete nelle condizioni della categoria di sovratensione III, con- formemente alle regole di installazione. Attenzione! Prima di ricollegare il cir- cuito della cappa all’alimentazione di rete e di vericarne il corretto funziona- mento, controllare sempre che il cavo di rete sia stato montato correttamente. Montaggio Prima di procedere nell’installazione dell’apparecchio vericare che tutti i componenti non siano danneggiati, in caso contrario contattare il rivenditore e non proseguire con l’installazione. Inol- tre leggere attentamente tutte le istru- zioni di seguito riportate.6 Utilizzare un tubo di evacuazione aria che abbia la lunghezza massima non superiore a 5 metri.

• Limitare il numero di curve nella ca- nalizzazione poiché ogni curva riduce l’efcienza di aspirazione equiparata a 1 metro lineare. (Es: se si utilizzano n°2 curve a 90°, la lunghezza della cana- lizzazione non dovrebbe superare i 3 metri di lunghezza).

• Evitare cambiamenti drastici di dire- zione.

• Utilizzare un condotto con diametro da 150mm costante per tutta la lunghezza.

• Utilizzare un condotto di materiale ap- provato normativamente.

• Per il mancato rispetto delle preceden- ti istruzioni la ditta fornitrice non rispon- derà per problemi di portata o rumoro- sità e nessuna garanzia sarà prestata. Prima di effettuare il foro controllare che nella parte interna del mobile, in corri- spondenza della zona di alloggio della cappa, non sia presente la struttura del mobile o altri particolari che potrebbero creare problemi per la corretta installa- zione. Vericare che gli ingombri della cappa e del piano cottura siano compa- tibili con il mobile e quindi sia fattibile l’installazione.

• Effettuare nella parte posteriore del piano cottura, un foro rettangolare con le seguenti dimensioni: (Fig. 1) 822mm X 100mm. Nel caso di versione con motore già montato, togliere le viti e rimuovere il gruppo aspirante per poter inserire il downdraft nel foro praticato.

• Installare la cappa nel foro praticato, inserendolo da sopra, come indicato (Fig. 2). Fissare la cappa all’interno del mobile utilizzando le apposite staffe in dota- zione (Fig. 3). Procedere al montaggio delle staffe nella parte inferiore della cappa (Fig. 4). Prima di inserire le viti nel mobile assicurarsi che il prodotto sia perfettamente perpendicolare al piano di lavoro. Nel caso della versione con motore a bordo procedere al montaggio del grup- po motore orientando l’uscita dell’aria nella posizione prescelta verso il basso o verso l’alto (Fig. 5). Il motore può es- sere installato sia sul lato anteriore che sul lato posteriore del downdraft. Ad av- venuta installazione del motore proce- dere al montaggio della canalizzazione per l’uscita aria. Nel caso di versione con motore ester- no posizionare in una zona idonea il gruppo aspi rante (motore esterno) e disporre il condotto di evacuazione dell’aria di scarico. Procede-re al mon- taggio della canalizzazione uscita aria tra il motore esterno e il downdraft. Se- lezionare l’uscita aria tra le cinque pos- sibilità (Fig.6) ed installare il raccordo in dotazione. Dopo aver completato l’installazione e dopo aver collegato il prodotto alla rete elettrica, sollevare il downdraft premendo sulla sede del frontale, come da g. 7. Installare quindi i ltri carbone, in caso di versione ltrante (i ltri carbone ven- gono forniti separatamente, con appo- sito kit), i ltri antigrasso (vedi g. 8), quindi installare il vetro frontale come da g. 9; fare attenzione all’aggancio del vetro come indicato in g. 10.7
