Марка	Elica
Модел	Pandora PRF0120981
Категория	Аспиратор
Тип монтаж	Аспиратор за плот (downdraft)
Версия на работа	Външно отвеждане или вътрешна рециркулация
Размери на задния отвор	822 x 100 mm
Диаметър на изходящия канал	150 mm
Максимална дължина на канала	5 метра
Брой скорости на изсмукване	3 + интензивна скорост
Функции	Таймер, индикатор за насищане на филтрите, забавено изключване
Тип на масления филтър	Метален, миещ се в съдомиялна
Поддръжка на маслен филтър	Месечно почистване
Тип на въгленовия филтър	Активен, за рециркулационна версия
Подмяна на въгленов филтър	На всеки 4 месеца
Електрозахранване	230 V (според табелката с данни)
Защита	Задължително стандартен прекъсвач за фиксиран монтаж
Материал	Защитно стъкло, метал
Държава на производство	Съответства на стандартите CEI/EN
Гаранция	Гаранция на производителя (неуточнена)

Често задавани въпроси - Pandora PRF0120981 ELICA

Как да инсталирам аспиратора Elica Pandora PRF0120981?

Инсталацията трябва да се извърши от квалифициран специалист. Изрежете отвор 822 x 100 mm зад готварската плоча, закрепете аспиратора с предоставените скоби, след това свържете отвеждащия канал или монтирайте въгленовите филтри за рециркулационна версия. След това свържете уреда към електрическата мрежа, спазвайки стандартите.

Каква е разликата между версиите с отвеждане и рециркулация?

При версия с отвеждане, изсмуканият въздух се изхвърля навън през канал. При версия с рециркулация, въздухът преминава през активен въгленов филтър, преди да бъде върнат в помещението. За да използвате рециркулация, трябва да инсталирате комплекта за въгленова филтрация (не е включен).

Как да почистя маслените филтри на аспиратора?

Металните маслени филтри трябва да се почистват веднъж месечно. Можете да ги измиете на ръка с неагресивен препарат или в съдомиялна машина на ниска температура и кратък цикъл. Измиването в съдомиялна може да обезцвети филтрите, но не влияе на ефективността им.

Кога да сменя въгленовия филтър?

Въгленовият филтър трябва да се сменя на всеки 4 месеца, или по-често, ако аспираторът се използва интензивно. Насищането зависи от честотата на употреба, вида на готвене и чистотата на маслените филтри.

Как да използвам таймера и интензивната скорост?

Използвайте бутон T1 за настройка на автоматично изключване: 20 мин на скорост 1, 15 на скорост 2, 10 на скорост 3 и 5 мин на интензивна скорост. Интензивната скорост (бутон T3) продължава 5 минути, след което автоматично преминава на скорост 2.

Какво да направя, когато индикаторът за насищане на филтрите светне?

Ако светодиодите L1, L2, L3 светят в синьо, почистете маслените филтри. Ако L2 и L3 мигат, сменете въгленовия филтър (ако е монтиран). След поддръжката натиснете продължително T1 и T3, за да нулирате индикатора.

Какви предпазни мерки трябва да спазвам?

Винаги изключвайте аспиратора от захранването преди почистване или поддръжка. Никога не гответе на открит пламък под аспиратора, следете за пържене и осигурете достатъчна вентилация, ако аспираторът работи с уреди на горене. Не позволявайте на деца да играят с уреда.

Мога ли да използвам аспиратора без маслен филтър?

Не, аспираторът никога не трябва да работи без правилно монтиран маслен филтър. Това крие риск от пожар и би повредило уреда.

Какъв диаметър на канала да използвам за отвеждане?

Използвайте канал с диаметър 150 mm по цялата дължина. Максималната дължина е 5 метра. Избягвайте резки промени на посоката; всяко огъване намалява ефективността на изсмукване.

Къде да монтирам електронния блок на аспиратора?

Металният блок, съдържащ електронните компоненти, трябва да се монтира на поне 65 cm от готварската плоча (за газ) или на 65 cm от точката на изсмукване, на повече от 10 cm от пода и далеч от източници на топлина (фурна, готварска плоча).

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Pandora PRF0120981 ELICA

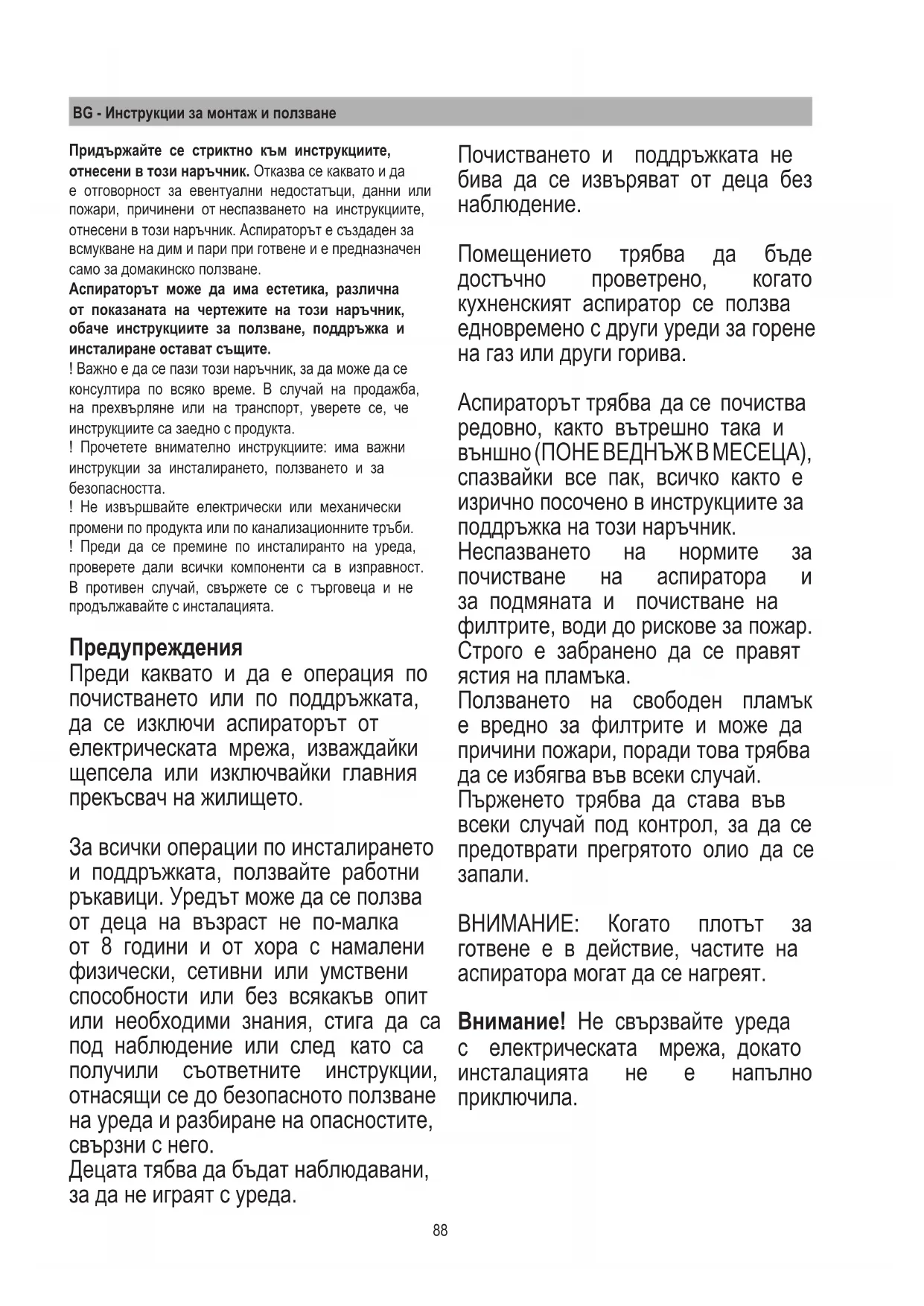

BG Инструкции за монтиране, ползване и поддръжка

Придържайте се стриктно към инструкциите, отнесени в този наръчник. Отказва се каквато и да е отговорност за евентуални недостатъци, данни или пожари, причинени от неспазването на инструкциите, отнесени в този наръчник. Аспираторът е създаден за всмукване на дим и пари при готвене и е предназначен само за домакинско ползване.

Аспираторът може да има естетика, различна от показаната на чертежите на този наръчник, обаче инструкциите за ползване, поддръжка и инсталиране остават същите.

! Важно е да се пази този наръчник, за да може да се консултира по всяко време. В случай на продажба, на прехвърляне или на транспорт, уверете се, че инструкциите са заедно с продукта.

! Прочетете внимателно инструкциите: има важни инструкции за инсталирането, ползването и за безопасността.

! Не извършвайте електрически или механически промени по продукта или по канализационните тръби.

! Преди да се премине по инсталиранто на уреда, проверете дали всички компоненти са в изправност. В противен случай, свържете се с търговеца и не продължавайте с инсталацията.

Предупреждения

Преди каквато и да е операция по почистването или по поддръжката, да се изключи аспираторът от електрическата мрежа, изваждайки щепсела или изключвайки главния прекъсвач на жилището.

За всички операции по инсталирането и поддръжката, ползвайте работни ръкавици. Уредът може да се ползва от деца на възраст не по-малка от 8 години и от хора с намалени физически, сетивни или умствени способности или без всякакъв опит или необходими знания, стига да са под наблюдение или след като са получили съответните инструкции, отнасящи се до безопасното ползване на уреда и разбиране на опасностите, свързни с него.

Децата тябва да бъдат наблюдавани, за да не играят с уреда.

Почистването и поддръжката не бива да се извъряват от деца без наблюдение.

Помещението трябва да бъде достъчно проветрено, когато кухненският аспиратор се ползва едновремено с други уреди за горене на газ или други горива.

Аспираторът трябва да се почиства редовно, както вътрешно така и външно (ПОНЕ ВЕДНЪЖ В МЕСЕЦА), спазвайки все пак, всичко както е изрично посочено в инструкциите за поддръжка на този наръчник.

Неспазването на нормите за почистване на аспиратора и за подмяната и почистване на филтрите, води до рискове за пожар. Строго е забранено да се правят ястия на пламъка.

Ползването на свободен пламък е вредно за филтрите и може да причини пожари, поради това трябва да се избягва във всеки случай.

Пърженето трябва да става във всеки случай под контрол, за да се предотврати прегрятото олио да се запали.

ВНИМАНИЕ: Когато плотът за готвене е в действие, частите на аспиратора могат да се нагреят.

Внимание! Не свързвайте уреда с електрическата мрежа, докато инсталацията не е напълно приключила.

Що се отнася до техническите мерки и до мерките за безопасност, които трябва да бъдат предприети за освобождаването на изпаренията, придържайте се стрикто към предвидените разпоредби на местните компетентни служби.

Засмукваният въздун не трябва да се отвежда в канал, ползван за освобождаване на дим, произведен от уреди с горене на газ или на други горива.

Никога да не се ползва аспираторът без правилно монтирана решетка!

Аспираторът не бива НИКОГА да се ползва като опорна повърхност, освен ако изрично не е посочено.

Да се ползват само винтовете за фиксиране, доставени с продукта за инсталирането, или, ако не са доставени, да се закупи правилния вид винтове. Да се ползва правилната дължина на винтовете, които за посочени в Наръчника за инсталиране. В случай на съмнения, да се консултира оторизираният сервизен център или подобен квалифициран персонал.

ВНИМАНИЕ! Липсващото инсталиране на винтове и устройства за фиксиране в съответствие с тези инструкции, може да доведе до рискове от електрическо естество.

Отказва се каквато и да е отговорност за евентуални недостатъци, увреждания или пожари, причинени от неспазването на инструкциите, отнесени в този наръчник.

В постоянното усилие да подобрим нашите продукти, си запазваме правото да потвърдим техните технически, функционални или естетически характеристики, всички промени, идващи от тяхното развитие. В случай на външен двигател, за нормалното действие на аспиратора е необходимо ползването на аспирираща група (външен мотор) от същата къща производител.

Този уред е маркиран в съответствие с Европейска директива 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Уверявайки се, че този продукт е унищожен по подходящ начин, потребителят подпомага потенциални негативни последици за околната среда и за здравето.

Символът върху продукта или върху придружаващата документация показва, че този продукт не бива да бъде третиран като битов отпадък, но трябва да бъде предаден в съответните пунктове за рециклиране не електрическо и електронно оборудване. Да се изхвърли, следвайки местните разпоредби за обезвреждане на отпадъците. За допълнителни информации по третирането, възстановяването и рециклирането на този продукт, свържете се с местния оторизиран орган, със службата за събiranе на битови отпадъци или с магазина, от който сте закупили продукта.

Оборудване проектирано, тествано и реализирано в съответствие с нормативите по:

• Безопасност: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233.
• Изпълнение: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/EN 60704-1; CEI/EN 60704-2-13; ISO 3741; EN 50564; CEI 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Съвети за едно правилно ползване с цел да се намали въздействието на околната среда: Когато започнете да готвите, включете аспиратора на минимална скорост, оставяйки го включен за няколко минути дори и след приключване на готвенето. Увеличете скоростта само в случай на дим и пара, ползвайки функцията booster само в краен случай. За добрата ефективна поддръжка на системата за намаляване на миризмите, заменете, когато е необходимо, въглеродния филтър/и. За ефективното поддържане на филтъра за мазнини, да се почисти в случай на нужда.
  За оптимизиране на ефективността и за намаляване на шума, ползвайте максимальния диаметър на канализационната система, показана в този наръчник.

Оползотворяване

Аспираторът е реализиран, за да бъде ползван в засмукваща версия с външно отвеждане или филтриране с вътрешно рециклиране.

Засмукваща версия

Парите се отвеждат навън чрез тръба за освобождаване, фиксирана към фланеца за монтиране.

Диаметърът на изпускателната тръба трябва да е еквивалентен на диаметъра на пръстена за връзка. Внимание! Евакуционната тръба не е доставена и трябва да се закупи. В хоризонталната част тръбата трябва да има лек наклон нагоре ( около10°), така че да може да транспортира въздуха навън по-лесно. Ако аспираторът е снабден с въглеродени филтри, те трябва да се премахнат.

Филтрираща версия

Засмуканият въздух първо ще бъде обезмаслен, преди да бъде пренасочен в стаята. За да се ползва аспираторът в тази версия е необходимо да се инсталира допълнителна система за филтриране на базата на активен въглен.

Забележка: Рициклираният въздух чрез въглеродни филтри се изпраща обратно в кухнята чрез тръбопровод, който предава въздуха по единия край на шкафа.

Инсталация

Забележка: Инсталацията трябва да бъде извършена по такъв начин, че да има винаги гарантиран дотъп до аспиратора и до елетронните компоненти за евентуални намеси за техническа помощ.

ПРЕДУПРЕЖДЕНИЕ: Поставете

металната кутия, съдържаща електронните компоненти на разстояние не по малко от 65 см от плота за готвене с газ или все пак на 65 см от точката на засмукване на аспиратора.

ПРЕПОРЬКА: Препоръчваме ви да монтирате металлата кутия, съдържаща електронните компоненти поне на 10 см от земята и на достатъчно разстояние от всички източници на топлина (напр: страната на една фурна или плота за готвене). Ако инструкциите за инсталиране на устройството за готвене с газ уточняват едно по-голямо разстояние, трябва да се държи сметка на това.

Електрическо свързване

Свързването на аспиратора с електрическата мрежа трябва да се извършва от квалифициран и опитен технически персонал.

Напрежението на мрежата трябва да съответства на напрежението на показана на етикета с характеристики, намиращи се във вътрешността на аспиратора. Ако е снабден с щепсел, да се свърже аспираторът с един контакт, съответстващ на действащите нормативи, намиращ се в зона, достъпна и след инсталирането. Ако не е снабден с щепсел (директно свързванес мрежата) или ако щепсельт не се намира в достъпна зона, дори и след инсталирането, да се постави един съответстващ двуполюсен ключ, който осигурява пълното изключване на електрическата мрежа в условия на категория на свръхнапрежение III, в съответствие на правилата за инсталиране.

Внимание! Преди да се свърже

веригата на аспиратора със захранващата мрежа и да се провери правилното действие, да се проверява винаги дали кабельт на мрежата е правилно монтиран.

Монтиране

Преди да се продължи с инсталирането на уреда, да се провери дали всички компоненти не са повредени, в противен случай се свържете с търговеца и не продължавайте с инсталирането, Освен това, прочетете внимателно всички инструкции, отнесени подолу.

Ползвайте една тръба за изпускане на въздух, която да има максимальна дължина не повече от 5 метра.

• Да се намали броят на кривите на канализиране, защото всяка крива намалява ефективността на засмукване приравнена за 1 линеен метър. (Напр: ако се ползват 2 броя кривки на 90°, дължината на канализацията не бива да надвишава 3 метра).
• Да се избягват драстични промени на посоката.
• Да се ползва тръба с диаметър от 150mm, постоянен за цялата дължина.
• Да се ползва тръба от нормативно одобрен материал.
• За липсващо неизпълнение на горните инструкции, фирмата доставчик не отговаря за проблеми, свързани с потока или шума и никаква гаранция няма да бъде уважена.

Преди да се направи отвора, да се провери дали във вътрешната страна на шкафа, в съответствие с мястото на закачане на аспиратора, не е в наличност мобилната структура или други части, които биха могли да създадат проблеми за правилното монтиране.

Да се провери дали измеренията на аспиратора и на плота за готвене са в съответствие с шкафа и следователно е възможно инсталирането.

- Да се направи в задната част на плота за готвене един правоъгълен отвор със следните размери: (Фиг. 1)

822mm X 100mm.

В случай на версия с вече монтиран двигател, да се извадят винтовете и да се премахне засмуквашата група, за да може да се вкара downdraft в направения отвор.

- Да се инсталира аспираторът в направения отвор, вкарвайки го отгоре, както е показано. (Фиг. 2).

Да се фиксира аспираторът във вътрешността на шкафа със съответните доставени скоби (Фиг. 3). Да се премине към монтирането на скобите в долната част на аспиратора (Фиг. 4). Преди да се вкарате винтовете в шкафа, уверете се, че продуктът е напълно перпендикулярен на работната повърхност.

В случай на версия с мотор на борда, да се пристъпи към сглобяване на блока на мотора, ориентирайки изхода на въздуха в предварително избраната посока надолу или нагоре (Фиг. 5). Моторът може да бъде инсталиран както от предната, така и от задната страна на downdraft. При извършено инсталиране на мотора, да се продължи с монтирането на канала за изхода на въздуха.

В случай на версия с външен мотор, да се разположи в една подходяща зона засмукващата група (външен мотор) и да се разположи тръбата за изпущане на въздуха. Да се продължи с монтирането на канала за изход на въздуха между външния мотор и downdraft. Да се избере изхода за въздуха сред петте възможности (Фиг.6) и да се инсталира доставената връзка.

След като е извършена инсталацията и след свързването на продукта към електрическата мрежа, да се повдигне downdraft натискайки фронтално, както е показано на фиг.7.

Да се инсталират след това въглеродните филтри, в случай на филтърна версия (въглеродните филтри са доставени потделно със специален комплект), филтрите за мазнини (виж фигур. 8), след инсталиране на предното стъкло, както е показано на фигур. 9; да се внимава при закачането на стъклото, както е показано на фигур.10.

- Да се постави металлата кутия, съдържаща електронните компоненти в лесно достъпна зона за евентуални сервисни намеси, свързвайки електрическите съединители на самия аспиратор, (фиг.11).

Действие

Заедно нормално действие на продукта трябва да се отвори изваждащата се част, действайки, както следва.

Да се натисне стъклото надолу, както е показано на фиг. 12, ще е получи освобождаване и съответно отваряне.

В следствие на отварянето на подвижната част, може да се задейства мотора за засмукване, действайки върху клавиатурата, както е показано по-долу.

Затварянето на панела става по аналогичен начин, трябва да се натисне върху преднато стъкло до пълното затваряне на подвижната част.

T1. Бутон ON/OFF таймер: натиснете, за да настроите автоматично:

Скорост 1: 20 минути

Скорост 2: 15 минути

Скорост 3: 10 минути

T2. Бутон за намаляване на скоростта (мощност) на засмукване

OFF 1: натиснете повече пъти за намаляване на скоростта до изключване на аспиратора.

OFF 2: на каквато и да е скорост, задръжте натиснато за дълго.

T3. Бутон ON/увеличаване на скоростта (мощност) на засмукване (1-2-3-Интензивно)

Интензивната скорост има продължителност от около 5 минути, след което автоматично се настройва скоростта 2.

Показател за насищане на филтрите

Аспираторът показва кога е необходимо да се извърши поддръжка на филтрите:

Филтър мазнини (приблизително за всеки 40 часа ползване): всички светодиоди със синя светлина Филтър миризма с активен въглен (приблизително на всеки 160 часа ползване): всички светодиоди със синя светлина, светодиоди L2 и L3 премигват

Нулиране насищане филтри

След осъществяване на поддръжката на филтрите, натиснете за дълго бутон T1 и T3, светодиодите L1, L2 и L3 премигват на кратко в синьо и след това се загасят окончателно.

Задействане на показателя за насищане на филтъра за миризма с активен въглен.

Този показател е обикновено не е задействан. За да се задейства, процедирайте, както следва:

При изключен аспиратор натиснете и задръжте натиснати за дълго и едновременно T1 и T2: първо се включва L1 после също L2 и L3, след което при освобождаването на бутоните светодиодите L2 и L3 премигват за кратко, за да покажат успешното задействане.

Спиране LED насищане на въглеродния филтър: повторете гореописаната операция, най-напред се включват едновременно светодиодите L1, L2 и L3, след което с освобождаването на бутоните, светодиодите L2 и L3 загасят, за да покажат че е достигнато деактивиране.

ПОДДРЪЖКА

Филтър за мазнини

Задържа частиците мазнина,образуващи се при готвене.

Трябва да се почиства веднъж месечно (или когато индикаторната система за насищане на филтрите – ако е предвидено за притежавания модел – показва тази необходимост), с неагресивни почистващи препарати, ръчно или в миялна машина при ниска температура и за кратък цикъл.

При измиване в миялна машина, металният филтър за мазнини може да се обезцвети, но неговите филтриращи характеристики въобще не се променят.

Филтър с активени въглени

(Само за филтрираща версия) Задържа неприятните миризми, идващи по време на готвене.

Насищането на въглеродния филтър се установява след едно повече или по- малко продължително ползване и според вида готвене и редовността на почестване на филтрите за мазнини. Във всеки случай е необходимо да се заменят максимально на всеки четири месеца.

След отстраняването на филтрите за мазнини е възможно да се въведат въглеродните филтри. (Фиг. 8) .
