Typ produktu	Fúkacie príslušenstvo pre krovinorez
Značka	Husqvarna
Model	BA101
Hmotnosť (samotné príslušenstvo)	1,9 kg
Napájanie	Kompatibilné s benzínovými a batériovými jednotkami (napr. 325iLK)
Maximálna rýchlosť vzduchu (štandardná tryska)	66 m/s (benzín) / 52 m/s (batéria)
Prietok vzduchu (štandardná tryska)	15 m³/min (benzín) / 14 m³/min (batéria)
Nameraná hladina akustického výkonu	109 dB(A) (benzín) / 103 dB(A) (batéria)
Hladina akustického tlaku pri uchu	99 dB(A) (benzín) / 93 dB(A) (batéria)
Úroveň vibrácií (predné/zadné rukoväte)	5,6 / 8,3 m/s² (benzín)
Úroveň vibrácií (ľavá/pravá)	1,6 / 1,1 m/s² (batéria)
Bezpečnostná vzdialenosť	Minimálne 15 metrov okolo operátora
Materiály	Plast a kov
Určené použitie	Čistenie trávnikov, chodníkov, asfaltových ciest
Bežná údržba	Vonkajšie čistenie, kontrola vzduchovej mriežky, utiahnutie skrutiek
Potrebné ochranné prostriedky	Chrániče sluchu, okuliare, maska, rukavice, protišmyková obuv
Zhoda	Smernice EÚ 2006/42/ES, 2000/14/ES, 2011/65/EÚ
Skladovanie	Chladné a suché miesto, mimo dosahu detí
Opraviteľnosť	Povinné originálne diely, oprava autorizovaným servisom
Záruka	Podľa podmienok Husqvarna

Často kladené otázky - BA101 HUSQVARNA

Ako používať fúkač BA101?

Upevnite príslušenstvo BA101 na kompatibilnú napájaciu jednotku Husqvarna (napr. 325iLK). Držte stroj oboma rukami, nasmerujte trysku na nečistoty a stlačte spúšť. Použite celú dĺžku trubice, aby ste udržali prúd vzduchu blízko zeme. Pracujte v smere vetra a znížte otáčky na minimum potrebné.

Aké osobné ochranné prostriedky (OOP) sa odporúčajú?

Vždy noste certifikované chrániče sluchu, bezpečnostné okuliare (normy ANSI Z87.1 alebo EN 166), respiračnú masku v prašnom prostredí, ochranné rukavice, pevnú protišmykovú obuv a dlhé nevoľné oblečenie.

Aká je bezpečnostná vzdialenosť, ktorú treba dodržať?

Operátor musí zabezpečiť, aby sa počas prevádzky nikto (osoba ani zviera) nenachádzal v okruhu 15 metrov. Ak sa niekto priblíži, uvoľnite spúšť, kým nebude mimo tejto zóny.

Ako vyčistiť mriežku nasávania vzduchu?

Zastavte motor a odpojte batériu alebo sviečku. Skontrolujte, či mriežka nie je upchatá lístím alebo nečistotami. Na odstránenie nečistôt použite kefku alebo handričku. Upchatá mriežka znižuje výkon a môže poškodiť motor.

Čo robiť v prípade zablokovania príslušenstva?

Nikdy nevkladajte predmety do nasávania vzduchu. Okamžite zastavte motor, odpojte zdroj napájania a potom ručne odstráňte prekážku cez otvor. Pred opätovným spustením skontrolujte, či nie je poškodený ventilátor.

Aká denná údržba je potrebná?

Po každom použití očistite vonkajší povrch vlhkou handričkou a jemným čistiacim prostriedkom. Skontrolujte, či na krytoch nie sú praskliny, utiahnite všetky skrutky a skontrolujte mriežku nasávania vzduchu. V prípade potreby vyčistite štítky.

Môžem používať BA101 v daždi alebo pri zlom počasí?

Nie. Príslušenstvo nepoužívajte pri hustej hmle, daždi, silnom vetre alebo silnom chlade. Tieto podmienky zvyšujú riziká (šmykľavý povrch, znížená viditeľnosť) a unavujú operátora. Výrobok nie je určený na vystavenie vode.

Aké sú hlavné technické parametre (rýchlosť, prietok, hluk)?

Benzínová verzia: max. rýchlosť 66 m/s, prietok 15 m³/min, akustický výkon 109 dB(A). Batériová verzia: max. rýchlosť 52 m/s, prietok 14 m³/min, akustický výkon 103 dB(A). Hladiny akustického tlaku pri uchu sú 99 dB(A) (benzín) a 93 dB(A) (batéria).

Ako uskladniť príslušenstvo na konci sezóny?

Nechajte motor vychladnúť, dôkladne vyčistite jednotku, skontrolujte stav dielov (utiahnite uvoľnené skrutky, vymeňte opotrebované diely). Uskladnite na suchom a chladnom mieste, mimo dosahu detí. Pri uskladnení nad 30 dní použite pri opätovnom spustení čerstvé palivo.

Môžem opraviť príslušenstvo sám?

Niektoré jednoduché úkony (čistenie, utiahnutie skrutiek) sú možné. Pri akejkoľvek zložitejšej oprave zverte príslušenstvo autorizovanému servisnému stredisku Husqvarna. Používajte výhradne originálne diely na zaistenie bezpečnosti a zhody.

NÁVOD NA OBSLUHU BA101 HUSQVARNA

1. Hridel
2. Sitko nasávaného vzduchu
3. Kryt ventilatóur
4. Vzduchová tryska
5. Návod k použiti

implantovaného lékarstého prístroje.

Kasdiènè priedo techninè priežiūræ

PERSPEJIMAS: Visada išjunkite variklj pries valydami prieda ar atlikdami jo technine priežiūră. Jei turite benzinu varomagaminj, nuo uždegimo Žvakës atjunkite uždegimokabelj. Jei turite

akumulatoriuni varomagaminj, isimkiteakumulatoriuj.

PERSPEJIMAS: Jokia kūnodalimi nesilieskite priejkaitusiq paviršiu.

používat' iba spolu s
napájacou Jednotkou,
ktorá je na to určena.
Pozrite si kapitolu o
príslušenstve v Návode
na obsluhu napájacej
jednotky.

Tento nadstavec je urceny vyluche na fukanie travnikov, chodnikov, asfaltovych ciest a podobne.

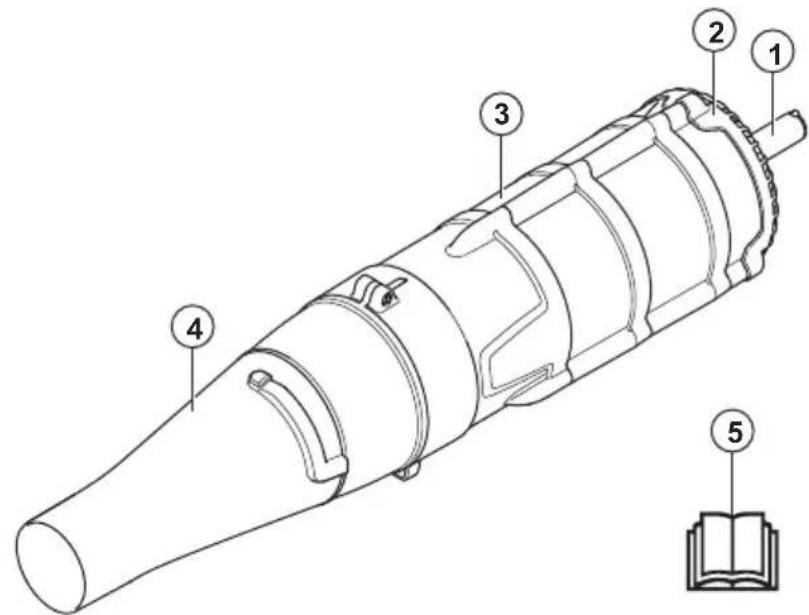

Prehlad informaci o rezacom nastroji

1. Hriadel
2. Mrieżka nasówania vzduchu
3. Kryt ventilatóra
4. Vzduchová dýza
5. Návod na obsluhu

Symboly na nadstavci a na pohonnej Jednotke

Neopatrné alebo nesprávné použivanie tohto nadstavca moze sposobit' vázne az smrteñé zranenie obsluhe a inym osobám.

Skor nez zacnete nadstavec pouzivat, pozorne si precitajte navod na obsluhu, aby ste porozumeli pokynom.

Tento nadstavec je v sulade s prislu-snymi smernicami EU.

Tento vyrobok je v sulade s prisluasnymi pravnymi predpismi Spojeneho kravovstva.

Používajte schvalené chránice sluchu,
chránice oči a ochranu dychania.

Používajte schvalén ochranné rukavice.

Hlukové emisie do okolia su v sulade so smernicou Europskeho spolocenstva. Emisie nadstavca su uvedene v kapitole s technickymi udajmi tohto navodu a na stitku.

Obsluha fukača musí zabezpečit, aby sa k stroju nepriblizili ziadne osoby ani zvierata na vzdialenost menej ako 15 metrov. Ak v rovakom priestore pracuje viacero obsluhujucich pracovnikov, bezpečná vzdialenost medzi nimi musi byt minimálne 15 metrov. Fúkac moze odhodit predmety, ktoré mozu oskocit spat'. Ak sa nepouživa odporucane bezpečnostné vyavenie, moze to sposobit' vázne poranenia ocí.

Fukač moze odhodit' predmety, ktoré možu odskocit' spát'. Ak sa nepouživa odporučané bezpečnostné vybavenie, moze to spôsobit' vázne poranenia oci.

Použivatel výrobku musi po-cas jeho používania zaistit,aby sa k výrobku do vzdiale-nosti mensej ako 15 metrovnepriblizili ziadne osoby ani zvierata.

Odseknutie prstov alebo ruky lopatkou ventilatóra. Ked' motor praticje, neotvarajte ani neodstruñute ochranné kryty ani siet'ky.

Poznámka: Ostatné symbo/ytikny na rezacom nastroji obsahuju udaje v sulade so zvlastnymi poziadavkami certifikacie pre urcité trhy.

Bezpečnost'

Bezpečnostné definicie
Výstráhy, upozornenia a poznámky slúžia na zdóraznenie mimoriadne dôležitych Častí námodu na obsluhu.

VYSTRAHA: Použiva sa, ak pre obsluhu alebo osoby v okoli existuje nebezpečenstvo poranenia alebo smrti

v pripe nedodržaniaPokynov v navode.

VAROVANIE: Používa sa, ak hroží
nebezpečenstvo
poškodenia produktu
alebo nadstavca, iných
materialov alebo okolitej
oblasti v prípadé
nedodrozania pokynov
v námode.

Poznámka: Používa sa na poskytnutie informáci nad ramec nevyhnutnéch informáci v danej situácii.

Vseobecnbezpecnostnpokyny

VYSTRAHA: Skór než budete nadstavec používat, prečitajte si nasledujúce bezpečnostné pokyny.

spolu s námodom na obsluhu
pohonnej Jednotky.

• Za ziadnych okolnosti nemeinte pôvodné konstrukciu nadstavca bez schvalenia od výrobcu. Nepoužívajte nadstavec, ktorý sa zlá byt' upravený, a vždy používajte originálne príslušenstvo. Nepovolené zmeny alebo príslušenstvo možu viest' k váznemu zraneniu alebo smrti operatóra alebo ostatných osǒb.

Bezpečnostné pokyny preprevádzku

VYSTRAHA: Skör než budete vyrobok používat, prečitajte si nasledujúce vystráhy.

VYSTRAHA: Tento
vyrobok vytvára
počas prevádžky
elettromagnetické
pole. Toto pole
môze za určitích
okolnosti spôsovát
rušenie aktívnych
alebo pasívnych
implantovaních
lekárskych prístrojinov.
Zníženie rizika
podmienok, ktoré možu
viest' k váznekemu alebo

aj smrtehnému poraneniu, si vyžaduje, aby sa osoby s implantovanými pomôckami poradili so svojím lekárom a vyrobcom pomôcky este pred použitím tohto vyrobku.

Produkt nikdy nepoužívajte v pripline, ze ste unavený, chory, konzumovali ste alkohol alebo užívate iné látky alebo liečíva, ktoré možu ovplyvnovat' váš úsudok alebo koordináciu.
- Nikdy nepoužívajte poškodený vyrobok.
Pred našartovaním sa musia nasadit' všetky kryty a ochranné privky. Ak mate benzínové zariadenie, skontrolujte, Či nie su uzáver zapalovacej sviečky a zapalovácí vodič poškodené, aby ste predišli riziku elektrického šoku.
- Operatór fúkača musi zabezpečit', aby saŽiadni Šludia alebo zvierata nedostali blizšie ako 15 metrov od stroja. Ak v rovnakom priestore pracuje niedolko operatórov, bezpečná vzdialenost' medzi nimi musí byt' minimálne 15 metrov.

• Nikdy nedovolte, aby vyrobok používali deti.
• Nikdy nikomu nedovolte, aby používal vyrobok bez toho,Že by ste sa majpriv ubezpecili,Že si precíital a správnpe pochopil obsah námodu na obsluhu.
• Nikdy nedemontujte mriežku nasávania vzduchu.
• Ked' je motor našartovaný, nikdy sa nedotýkajte zapalovacej sviečky ani kábla zapalovania. Kontakt so zapalovacou sviečkou alebo zástrčkou može spôsobit zásah elektrickým prudom.
  Vždy kontaktujte miestne urady a uistite sa, ze dodržiavate prislušné smernice.
  Vsetky casti tela udrziavaje mimo horucich ploch.
  V pri paste neistoty ohladom d'alsieho postupu sa obratte na odbornika. Kontaktujte svojho predajcu alebo servisnu dielnu. Vyvarujte sa kazdému pouzitiu vyrobku, ktoré podla vás presahuje vaše možnosti.

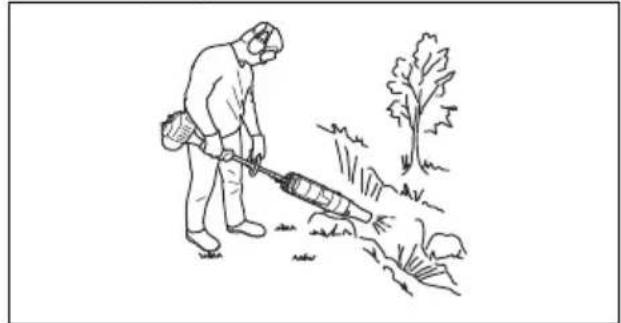

• Pridržiavajte otvor fúkača co najblžšie k zemi. Vyuzite celú dlžku fúkacej trubice, aby ste prud vzduchu udržali blízkopri zemi.
  Zariadenie používajte počas bežných pracovních hodín,

aby ste sa vyhli rušeniu poriadku. Vyhybajte sa práci v skorych rannych hodinach alebo neskorych nočnych hodinach.

Dávajte pozor na svoje okolie. Ak sa ktokolvek prblíži k miestu, kde vykonávate prácu, uvoǐnite plyn/páčku vypínacă, kým dotyčná osoba nebude v bezpečnej vzdialenosti. Vždy smerujte fúkač od ludí, zvierat, detskych ihrisk, otvoreních okien, áut, a pod. Sila vzduchu može spôsobit', ze kamene, nečistoty alebo palicky možu byt' vyhodené alebo odrazené a poranit' ludí alebo zvierata, poskodit' sklo alebo spôsobit' iné škody.
- Do krytu fúkača nikdy nevkladajte ruky ani iné predmety, aby ste predišli vázznym poraneniam spôsobeným otáčajucim sa ventilatórom.
Vonkajski povrch chrante pred olejom a palivom.
- Nikdy nepoužívajte na Rozprašovanie chemikálií, hnojiva ani inych látok a materiálov, ktoré možu obsahovat'toxické materiály.
- Aby ste predišli šireniu požiaru, zariadenie nepoužívajte v blízkosti horiaceho listia alebo krovín,

Pred montážou alebo demontážou prislušenstva alebo iných dielov vypnite stroj/motor.
Zariadenie nepoužívajte počas nepriaznivych poveternostnéch podmienok, napriklad v hustej hmle, v silnom dždi, v silnom vetre, v silnom mraze atd. Prevadzka v zlom počasi je namáhavá a može viest' k nebezpečnám podmienkam, napr. šmyklavém povrchom.

• Skontrolujte, Či sa možete pohybovat' a stav' bezpečne. Skontrolujte, Či okolo vás nieszú prekážky (korene, skaly, vetvy, jamy a podobne) pre pripad, Že by ste sa museli nahle pohnút'. Davajte si pozor pri prác i na svahu.

Vyrobok so spustenym motorom nikdy nepokladajte na zem, ak ho nemate neustale pod dobrym dohladom.

• Ak mate benzínové zariadenie, vyfukové plyny motora obsahuju oxid uholnatý, ktorý moze spósobit' otravu. Preto sa produkt nesmie šartovat' v uzavretych miestnostiach, ale na miestach, kde nie je dostatočné vetranie

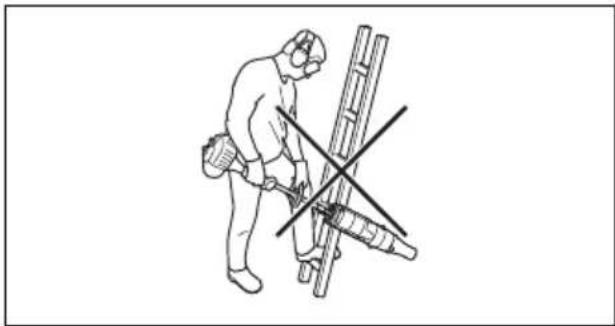

Fukač sa nesmie používat z rebríka alebo lešenia a takisto ani vo vyškach (ako napr. strecha). Takýto druh práce by mohol mat' za nasledok vázne zranenie.

• Vyrobok smiete používat' len v pripad, ze ste schopní privolat' pomoc v pripad nebody.
• Nikdy nedávajte do otvoru na nasávanie vzduchužiadny predmet, pretoze by mohol obmedzit' riadny prietok vzduchu a spôsokit' poškodenie zariadenia.
• Zabezpečte, aby produkt nenarazil do plota, stromu alebo iného tvrdého materialu. Može to spôsobit poskodenie stroja a viest' k vázznemu zraneniu.
  Ak nosite chraniice sluchu, davajte pozor na varovné signály alebo vykriky. Chraniice sluchu si skladajte hned', ako sa motor zastaví.

Osobné ochranné prostriedky

VYSTRAHA: Skor než budete vyrobok používat, prečitajte si nasledujúce vystráhy.

Pri používani produktu vždy používajte schvalné

osobné ochranné prostriedky. Osobné ochranné prostriedky nedokážu uplné vylúčit' riziko, ale možu znižit' váznost' zranenia v pripadenehody. Vás predajca vám pomóže pri vybere správnych prostriedkov.

• Používajte schvalené chránice sluchu, ktoré zarucujú primeranú redukciu hluku. Dlhodobé vystavenie sa hlukumöze spôsokit' trvalé poškodenie sluchu.
• Používajte schvalené chránice oči. Ak používate štit, musité tiež používat schvalené ochranné okuliare. Schvalené ochranné okuliare musia zodpovedat'norme ANSI Z87.1 platnej v USA alebo norme EN 166 platnej v krajinách EU.

V prašnom prostredi používajte dýchaciu masku.

• Ked' je to potrebné, používajterukavice, ako napriklad pri montáži, kontrole alebočistení zariadenia.

• Noste pevné protismykové Čižmy alebo topányk.

• Používajte odev vyrobený z pevné tkaniny. Vždy noste pevné, dlhé nohavice a dlhé rukávy. Nepoužívajte volné odev, ktorý sa moźte zachytit' v konároch a vetvách. Nenoste šperky, krátke nohavice, sandále a nebud'te

VYSTRAHA: Skor než budete vyrobok obsluhovat, prečitajte si nasledujúce vystrahy.

Pred použitím vykonajte celkovú kontrolu vyrobku. Pozrite si plan údržby.

Vykonávajte udrzbu a
dodržiavajte servisné pokyny
uvedené v tejto príručke.
Urcité opatrenia týkajúce sa
servisu a udrzby zariadenia
musia vykonávat' iba odborníci.
Pozrite si pokyny v Časti
Udržba.

Vždy pred začatím práce skontrolujte, Či sa na mriežke nasávania vzduchu nenachádzajú Žiadne predmety, ktoré by mohli blokovat' privod vzduchu.

Montáž a demontáž by sa mala vykonávat' nízko nad zemou,
aby nedoslo k poskodeniu stroja
v dôsledku jeho pádu.

Prevádzka

Použivanie nadstavca

Poznámka: Budte ohladuplni k osobámŽijucim vo vašom okoli a nepoužívajte stroj v nevhodnýcas, napriklad neskoro večer alebo skoro rano. Znižte uroven hluku obmedzením počtu sucasne použivanych zariadeni. Precitajte si a dodržiavajte jegnoduchéPokyny tak, aby ste rušili vase okolie co najmenej.

1. Na uvoǐnenie odpadu, ktorý je uviaznutý v zemi, použite hrable.
2. Kúty Čistite tak, Že začnete v rohu, a postupujte smerom von. Predidete tak nahromadeniu odpadu, ktorý by vám mahol vletiet' do tváre.
3. Použivajte fúkac na co najmení plyn/rychlost'. Malokedy je potrebné vyuzivat' plny plyn/rychlost' a váčsina prác sa dá vykonávat' na polovičné plyn/ rychlost'. Mení plyn/rychlost' znamné menej hluku a menej prachu a taktiež sa lahsie udriava kontrola nad presúvaním/zbieraním odpadu.

4. Minimalizujte ās fúkania miernym zvlhčením prasných miest alebo použitím striekacieho zariadenia.

5. Spotrebu vody znižite tym, ze použijete vzduchovy kompresor miesto hadice s hodou. Aj s kompresorom možete vykonávat' rozne zahradné práce - cistenie rostu, grilu, slecníka, verandy atd'.

6. Dávajte pozor pri práci okolo rastlin. Silny prud vzduchu moze slabsie rastliny poskodit'.
7. Rychlost' prudu vzduchu sa regulje pomocou plynu/packy vypinača. Zvoite rychlost', ktorá najviac vyhovuje danej ulohe.
8. Dávajte pozor na smer vetra. Prácu vykonáte Iahsie, ak budete pracovat' v smere vetra.
9. Použivanie fúkača na premiestnenie veikych kôp zaberie vělá Času a vytvára sa zbytočné hluk.
10. Udrziavaje dobru rovnováhu a pevný postoj.
11. Pri práci s vyrobkom dodržujte odstup medzi trubicou a zemou, aby ste sa vyhli kontaktu so zemou.
12. Následne możete zaćat's Čistením. Uistite sa,Že ste nenafúkali oppad do niecež záhrady. Nečistoty vyhod'te do zbernej námoby.
13. Po skončeni práce skladujte vyrobok v horizontálnej polohe.

Udrzba

Uvod

V nasledujúcom textile su uvedené不同程度 vseobecné poukyny na udrzbu. Ak potrebujete podrobnejsie informácie,kontaktujte vasho predajcu.

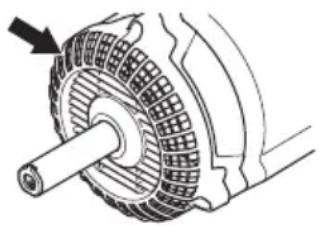

Kontrola mriežky nasávania vzduchu

1. Na všetkých stranách vrátane spodnej strany skontrolujte, Či nie je zablokovány privod vzduchu, napriklad listami alebo necistotami. Upchatý privod vzduchu znižuje fukaciu kapacitu vyrobku a zvyšuje pracovné teplotu motora, co može spôsobit zlyhanie motora. Vypnite motor a predmet odstránte.

VYSTRAHA: Vsetky casti tela udrziavajte mimo horucich ploch.

Preprava, skladovanie a likvidácia

Pred odlozenim alebo prepravou nechajte nadstavec vychladnut.
- Skladujte na vyvyšenom, chladnom aSuchom mieste vo vnútri, mimo dosahu deti.

USKLADNENIE PO UKONÇENİ SEZONY

Po skončenisezony alebo ak sa nadstavec nebude použivat dlhsie ako 30 dni, pripravte ho na uskladnenie.

Ak planujete uskladnit' nadstavec fukaca na dlhsie obdobie:

Technické udaje pre benzínové zariadenia

BA101

Hmotnost

Technické udaje pre zariadenia na batériu

Vyhlásenie o zhode EU

My, spolocnost' Husqvarna AB, SE-561 82 Huskvarna, Svedsko, tel.: [phone], vyhlasujeme s plnou zodpovednost'ou, ze vyrobok:

Popis Nadstavec fúkaca
Značka Husqvarna
Typ/model BA101
Identifikácia Výrobné Čisla od roku 2022 a novăie

plne spina nasledujuce smernice a nariadenia EU:

Nariadenie Popis
2006/42/ES „o strojovych zariadieniach“
2000/14/ES	„týkajúca sa emisie hluku v prostredi pochádzajúceho zo zariadení použivaných vo volnom priestranstve“
2011/65/EÜ	„o obmedzení používania určitych nebezpečných látok v elektrických a elektronických zarafa-deniach“

a ze sa pri nom uplatnju nasledujuce normy a technické specifikacia: EN15503:2009+A2:2015, EN ISO 12100:2021, EN IEC 63000:2018.

Spolocnost RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, z poverenia spolocnosti Husqvarna AB vykonala dobrovolnú typovú skúšku.

Cislo certifikatu: SEC/15/2416 - Husqvarna BA101.

Informação týkajúce sa emisi hluku nájdete v Časti Technické udaje na strane 263

Huskvarna, 2022-05-09

Stefan Holmberg, riaditel vyskumu a vyvoja, oddelenie riadenia technologii, Husqvarna AB

Vyhlásenie o zhode EU

My, spolocnost' Husqvarna AB, SE-561 82 Huskvarna, Svedsko, tel.: [phone], vyhlasujeme s plnou zodpovednost'ou, ze vyrobok:

Nariadenie Popis
2006/42/ES „o strojovych zariadieniach“
2000/14/ES	“týkajúca sa emisie hluku v prostredi pochádzajúceho zo zariadení použivaných vo volnom priestranstve”
2011/65/EÜ	“o obmedzení používania určitích nebezpečných látok v elektrických a elektronických zaria-deniach“

Informação týkajúce sa emisi hluku nájdete v Časti Technické udaje na strane 263.

Huskvarna, 2022-05-09

Stefan Holmberg, riaditel vyskumu a vyvoja, oddelenie riadenia technologii, Husqvarna AB
