用户手册 BA101 HUSQVARNA

连续开发产品是我们的政策，因此我们保留修改产品设计和外观的权利，恕不事先通知。

本附件仅适用于吹扫草坪、小路、沥青道路和类似区域。

注意：本手册涵盖了汽油驱动型和电池驱动型动力装置。

预期用途

警告：此附件只能与预期的动力装置一起使用。有关动力装置的信息，请参阅操作手册的附件章节。

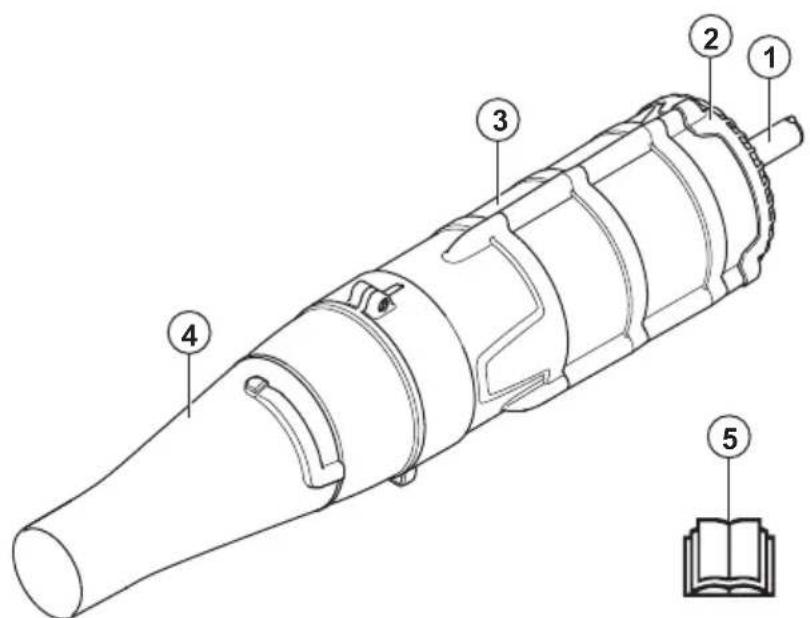

产品概览

1. 刀轴
2. 进气栅网
3. 风扇罩
4. 喷气嘴
5. 操作手册

附件和动力装置上的符号

使用本产品时疏忽大意或使用不当有可能导致操作人员或其他人员受到严重或致命伤害。

请认真阅读操作手册，确保在充分理解各项说明之后再使用附件。

吹叶机操作员必须确保15米范围内无任何人员或动物。当多名操作员在同一现场工作时，之间必须保持至少15米的安全距离。吹叶机将以很大的力量抛出可能反弹回来的物体。如果未使用建议的安全装备则可能会导致眼部严重受伤。

本附件符合适用的EC指令的要求。

本产品符合适用的英国法规。

吹叶机将以很大的力量抛出可能反弹回来的物体。如果未使用建议的安全装备则可能会导致眼部严重受伤。

作业过程中，产品操作员必须确保15米范围内无任何人员或动物。

使用经批准的听力、视力和呼吸防护装置。

请使用获得批准的防护手套。

手指或手可能会被风机叶片割断。不要在引擎运转时打开或拆下安全防护罩或防护网。

注意：有关本附件上的其他符号/标识，请参阅适用于特定市场的特殊认证要求。

环境噪音排放符合欧盟指令的要求。本附件的噪音排放在“技术参数”一章和标签上有详细说明。

安全性

安全定义

造成损坏时，会使用此标志。

本操作手册使用了“警告”、“小心”和“注释”来指出特别重要的内容。

注意：用于提供特定状况下所需的信息。

警告：当不遵守手册中的说明可能会给操作员或周围人员带来伤害或死亡风险时，会使用此标志。

一般安全须知

警告：请在使用本产品前阅读下面的安全须知。

小心：当不遵守手册中的说明可能会对产品和/或附件、其他材料或附近区域

请认真阅读操作手册，确保在充分理解各项说明之后再使用本产品。

• 本操作手册应与动力装置操作手册一起阅读，以便获得完整的用户信息。
• 任何情况下，未经制造厂的许可，不得修改本产品的设计。请勿使用似乎已被他人改动过的附件，并且一定要使用原厂附件。未经许可擅自修改，或使用未经认可的附件，可能会对操作员或其他人员造成严重的伤害或死亡。

操作安全须知

警告：请在使用本产品前阅读下面的警告说明。

警告：本产品在操作期间会产生电磁场。电磁场在某些情况下会干扰有源或无源医疗植入体。为了减少严重或致命性伤害风险，我们建议使用医疗植入体的人员在操作本产品之前事先咨询其医生及医疗植入体制造商。

• 感到疲劳、身体生病、饮酒后或服用了影响视力、判断力或协调能力的药品或药物时请勿操作本产品。
• 禁止使用有故障的产品。

• 启动前必须安装好所有的盖子和防护罩。如为汽油驱动型产品，确保火花塞线帽和点火器导线未受损，以免出现电击风险。

• 吹风机操作员必须确保15米范围内无任何人员或动物。当多名操作员在同一现场工作时，他们彼此之间必须保持至少15米的安全距离。

• 严禁儿童使用本产品。
• 在事先未确定其他人是否阅读和理解了本操作手册的内容之前，禁止其使用本产品。
• 切勿拆下进气栅网。
• 切勿在引擎运行时触摸火花塞或点火线。接触火花塞或插头可能遭到电击。
• 请与当地有关当局联络，并确定您遵循相关的规定。
• 使您的身体部位远离发热表面。
• 当您遇到任何情况，不知如何继续时，请咨询专家。与您的经销商或保养厂联系。避免任何超出您能力范围的使用。

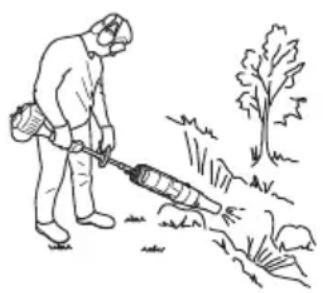

• 使吹风机的开口尽可能靠近地面。利用吹管的整个长度来使气流贴近地面。
• 在正常工作时间内使用机器以避免不必要的干扰。避免在清晨或夜间工作。

• 注意周围。如果有人靠近您的工作区域，应松开油门/开关扳机，直到该人处于安全距离为止。吹风机应远离人员、动物、游乐场地、敞开的窗户、汽车等。风力可能造成岩石、尘土或树枝被抛出或弹起，会引起人或动物受伤、玻璃破碎或产生其他破坏。

• 不得将手或其他物体放入吹风机壳体中，以免被旋转的叶轮严重伤害。

• 保持外部表面没有机油和燃油。
• 不得用于喷洒化学品、肥料或其他有毒材料。
• 为避免使火势蔓延，不得在树叶或灌丛火灾、壁炉、烧烤炉、烟灰缸等附近使用本机。
• 不得使附件被水或任何其他液体浸湿或喷湿。
• 务必用双手握住机器。从与身体同一侧的方向握住机器。
  如为汽油驱动型产品，加油前先让引擎冷却。
• 强大的气流可能会使物体以弹回速度移动并导致严重的眼睛受伤。

• 安装或拆卸附件或其他零件前应停止引擎/电机。
• 避免在不良的天气情况下使用本产品，例如浓雾、大雨、强风或是严寒等。在天气不良的情况下工作容易让人疲倦，更可能造成危险状况，例如容易滑倒的地面。
• 确保您可以安全地移动与站立。检查您的周围区域是否存在障碍物（树根、岩石、树枝、沟渠等），以免您突然移

动。在倾斜地面上工作时，要特别小心。

• 切勿在引擎/电机运转的情况下放下本产品，除非是放在您可以清楚看到的位置。
• 如为汽油驱动型产品，引擎废气中含有一氧化碳，会导致一氧化碳中毒。因此，不应在室内或通风不佳的任何地方启动或运行本产品。
• 在梯子或脚手架上或在高处（如屋顶）禁止使用吹风机。否则将会导致严重受伤。

• 如果发生事故时无法求救，请勿使用本产品。
• 不得将任何东西放入进气口中，这会限制空气的正常流动，造成机器损坏。
• 确保本产品不会撞到任何的栅栏、树木或其他坚硬材料。这会造成机器损坏，导致严重伤害。
  ·戴有听觉保护设备时，请留意警告信号或呼喊声。一旦引

擎/马达停机，便取下听觉保护设备。

个人防护装备

警告：请在使用本产品前阅读下面的警告说明。

• 操作产品时务必使用获得批准的个人防护装备。个人防护装备不能完全避免受伤，但当意外发生时，可降低伤害程度。请经销商协助您选择正确的防护装备。
• 使用获得批准的听觉保护设备，尽量降低噪音。长期接触噪音可能会导致永久性听力损伤。
  • 请使用获得批准的眼部保护装备。如果佩戴面罩，必须同时佩戴获得批准的护目镜。在美国，经批准的护目镜必须符合ANSI Z87.1标准；在欧盟国家/地区，必须符合EN 166标准。

• 存在粉尘风险时，请佩戴呼吸防护装置。

• 必要时戴上手套，例如在安装、检查或清洁设备时。

• 穿上坚固的防滑靴或防滑鞋。

穿着高强度纤维制成的衣物。务必穿着结实的长裤和长袖衣服。切勿穿着容易钩住小树枝和分枝的衣物。切勿佩戴珠宝、穿着短裤、凉鞋或光脚。确保头发安全地挽在肩部以上。

• 确保急救箱触手可及。

维护安全须知

警告：请在操作本产品前阅读下面的警告说明。

使用前应对本产品进行全面检查。请参阅维护时间表。

按照本手册中的说明进行维护和保养。部分维修和保养措施必须由受过培训并有相应资质的专家进行。请参阅“维修和保养”一节的说明。

开始工作前，务必检查有无任何可能堵塞进气栅网的物体。

为防止本产品跌落而造成损坏，应在靠近地面的位置进行拆装。

操作

使用附件

注意：考虑到周围的居民，应避免在不适当的时间使用机器，如夜间或清晨。限制同时使用的设备装置数量以降低噪音。通读并遵循简单指示，以便尽可能减少对周边的干扰。

1. 使用耙子或刷子清除粘在地面上的垃圾。
2. 清理角落时，首先从角落内部开始，然后向外清理。这样有助于防止碎屑堆积，以免碎屑飞向脸部。
3. 使用吹风机时尽可能使用最低的油门/速度。很少需要使用全开油门/全速，很多工作流程均可以半油门/半速完成。较低的油门/速度意味着较低的噪音和较少的灰尘，此外还更易于控制收集/移动的垃圾。
4. 轻微湿润多尘区域或使用喷洒设备可尽量减少吹扫时间。

5. 在草地和花园周围的不同应用场合（如格栅、栅网、格子、门廊等）中使用吹风机取代水管可减少耗水量。

6. 在植物附近作业时应特别小心。风力可能损坏娇嫩植物。

7. 空气喷嘴的速度可通过油门/开关扳机进行调节。选择最适于各自任务的速度。
8. 注意风向。利用风力更易于工作。
9. 使用吹风机移动大型堆积物非常耗时，并产生不必要的噪音。
10. 请保持平衡并找到牢固的立足处。
11. 使吹风管与地面之间保持一定间隙，以免本产品在作业期间接触地面。
12. 之后进行清理。确保您未将垃圾吹入他人的花园。将碎屑倒入垃圾桶中。
13. 完成工作时应水平存放本产品。

维护

简介

以下是部分一般维修说明。欲知更多详情，请与保养厂联络。

对附件进行日常保养

警告：在对附件进行清洁或维护之前，请务必先停止引擎/电机运转。如为汽

油驱动型产品，请断开火花塞上的点火线。如为电池供电型产品，请取下电池。

警告：使您的身体部位远离发热表面。

1. 清洁吹风机外表面。
2. 确保外壳上没有裂痕。
3. 确保产品处于正常状态。
4. 确保所有螺母和螺丝均已上紧。
5. 使用湿布和温和洗涤剂将标签清洁干净。

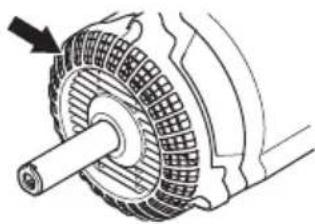

检查进气栅网

1. 检查确保各侧（包括外侧）的空气吸入口未被树叶或垃圾等堵塞。空气吸入口堵塞会降低本产品的吹风能力，并使引擎/电机的工作温度升高，从而导致引擎/电机故障。停止引擎/电机并清除物体。

运输、存放和废弃处理

运输及存放

每次使用完毕，应采取以下措施：

• 让附件冷却之后再存放或运输。

• 存放在干燥凉爽的室内较高位置，且不会被儿童够到的地方。

• 清洁机器。

• 检查附件是否有任何零件松动或损坏。拧紧任何松动的螺钉。
• 更换任何损坏、磨损或破损的零件。
• 在下个季节来临时，只能使用汽油机油比合适的新鲜燃油。

季节性存放

每季结束时，或者长期不用超过30天时，为附件做好存放准备。如果吹风机附件要存放一段时间：

技术参数

汽油驱动产品的技术数据

BA101
重量
重量(kg) 1.9
噪音排放
声功率级(测量值), dB(A) 109
声功率级,保证值 LWA dB(A) 112
声级 162
操作员耳旁的等效声压级,根据 EN15503 测得,单位为 dB(A) 99
振动水平 163
手柄的等效振动水平 (ahv,eq) 根据 EN 15503 测量得出,单位为 m/s2
前/后手柄: 5.6/8.3
风机性能 164

BA101

标准喷嘴的最大气流速度， m / s ：66

标准喷嘴的气流量， m^3 /min15

电池供电产品的技术数据

325iLK + Blower attachment BA101

重量

重量 (kg)2.3 + 1.9

噪音排放165

声功率级（测量值），dB(A)103

声功率级，保证值 L_WA dB(A)106

声级 166

操作员耳旁的声压级，根据ISO26868测量得出，单位为dB(A)

配有经过批准认证的附件（原装），单位为 dB(A) 93

振动水平 167

手柄振动水平，根据EN62841-1测量得出，单位为 m / s^2

配有经过批准认证的附件（原装），左/右 m / s 1.6/1.1

风机性能 168

标准喷嘴在正常模式下的气流量， m^3 /min 14

标准喷嘴在正常模式下的最大气流速度， m / s ：52

165 环境噪音排放以声功率 (L_WA) 量测，符合EC指令2000/14/EC的要求。报告给出的机器声功率级是按照原装切割锯片的最高噪声级别测量得出的。保证声功率与测定声功率之间存在差异，在于保证声功率按照2000/14/EC指导文件的要求还包含了测量结果中的离差以及相同型号不同机器之间的偏差。
166 本机的声压级报告数据中具有3dB(A)的典型统计离差（标准偏差），并且是按照原装切割锯片的最高噪声级别测量得出的。连同325iLK电机装置一起测量。
等效振动水平的报告数据中具有 2m / s^2 的典型统计离差（标准偏差）。要比较振动水平、电池和燃烧产物，请使用振动计算器。请参阅https://www.husqvarna.com/uk/services-solutions/vibration-calculator/。连同325iLK电机装置一起测量。
168 连同325iLK电机装置一起测量。

一致性声明

欧盟一致性声明

我们Husqvarna AB（地址：SE-56182Huskvarna，Sweden，电话：[phone]）谨此声明，本产品：

描述 吹叶机附件
品牌 Husqvarna
类型/型号 BA101
标识 2022 及以后的序 列号

完全符合以下欧盟指令和法规的要求：

法规描述
2006/42/EC “关于机械”
2000/14/EC “关于环境”	噪音排放”
2011/65/EU “关于在电气和电子设备中限制使用某些有害物质”

并适用以下标准和/或技术规格：EN15503:2009+A2:2015, EN ISO 12100:2021, EN IEC 63000:2018。

RISE SMP Svensk Maskinprovning AB，Box 7035, SE-750 07 Uppsala, Sweden 已代表 Husqvarna AB 进行了自愿性型式检验。

证书编号：SEC/15/2416-HusqvarnaBA101。

有关噪音排放的信息，请参阅技术参数在第310页上。Huskvarna,2022-05-09

Husqvarna AB技术管理部门研发总监Stefan Holmberg技术文档负责人

欧盟一致性声明

我们HusqvarnaAB（地址：SE-56182Huskvarna，

Sweden，电话：[phone]）谨此声明，本产品：

描述 带动力装置	Husqvarna 325iLK 的吹叶机附件
品牌 Husqvarna
类型/型号 BA101
标识 2022 及以后的序列号

完全符合以下欧盟指令和法规的要求：

法规描述
2006/42/EC “关于机械”
2000/14/EC “关于环境”	噪音排放”
2011/65/EU “关于在电气和电子设备中限制使用某些有害物质”

并适用以下标准和/或技术规格：IEC60335-2-100，ENIEC63000:2018。

RISE SMP Svensk Maskinprovning AB，Box 7035,SE-75007 Uppsala,Sweden已代表HusqvarnaAB进行了自愿性型式检验。证书编号：SEC/15/2416-HusqvarnaBA101。

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden 还证实了该产品符合欧洲理事会第2000/14/EG号指令附录V的要求。证书编号：01/012/014。

有关噪音排放的信息，请参阅技术参数在第310页上。

Huskvarna, 2022-05-09

Husqvarna AB技术管理部门研发总监Stefan Holmberg技术文档负责人
