Tipo de produto	Acessório soprador para roçadeira
Marca	Husqvarna
Modelo	BA101
Peso (acessório apenas)	1,9 kg
Alimentação	Compatível com blocos a gasolina e bateria (ex. 325iLK)
Velocidade máxima do ar (bocal padrão)	66 m/s (gasolina) / 52 m/s (bateria)
Fluxo de ar (bocal padrão)	15 m³/min (gasolina) / 14 m³/min (bateria)
Nível de potência acústica medido	109 dB(A) (gasolina) / 103 dB(A) (bateria)
Nível de pressão acústica no ouvido	99 dB(A) (gasolina) / 93 dB(A) (bateria)
Nível de vibrações (punhos dianteiro/traseiro)	5,6 / 8,3 m/s² (gasolina)
Nível de vibrações (esquerda/direita)	1,6 / 1,1 m/s² (bateria)
Distância de segurança	Mínimo de 15 metros ao redor do operador
Materiais	Plástico e metal
Uso previsto	Limpeza de gramados, calçadas, estradas asfaltadas
Manutenção rotineira	Limpeza externa, verificação da grade de ar, aperto dos parafusos
Equipamento de proteção necessário	Protetores auriculares, óculos, máscara, luvas, sapatos antiderrapantes
Conformidade	Diretivas CE 2006/42/EC, 2000/14/EC, 2011/65/UE
Armazenamento	Local fresco e seco, fora do alcance de crianças
Reparabilidade	Peças originais obrigatórias, reparo por centro autorizado
Garantia	De acordo com as condições da Husqvarna

Perguntas frequentes - BA101 HUSQVARNA

Como usar o soprador BA101?

Fixe o acessório BA101 em um bloco de alimentação Husqvarna compatível (ex. 325iLK). Mantenha a máquina com as duas mãos, oriente o bocal em direção aos detritos e acione o gatilho. Use todo o comprimento do tubo para manter o fluxo de ar perto do solo. Trabalhe na direção do vento e reduza a rotação ao mínimo necessário.

Quais equipamentos de proteção individual (EPI) são recomendados?

Use sempre protetores auriculares aprovados, óculos de segurança (normas ANSI Z87.1 ou EN 166), uma máscara respiratória em ambientes empoeirados, luvas de proteção, sapatos antiderrapantes robustos e roupas compridas não folgadas.

Qual é a distância de segurança a ser respeitada?

O operador deve garantir que nenhuma pessoa ou animal esteja a menos de 15 metros durante o funcionamento. Em caso de aproximação, solte o gatilho até que a pessoa esteja fora dessa zona.

Como limpar a grade de entrada de ar?

Pare o motor e desconecte a bateria ou a vela. Verifique se a grade não está obstruída por folhas ou detritos. Use uma escova ou pano para remover a sujeira. Uma grade entupida reduz o desempenho e pode danificar o motor.

O que fazer em caso de bloqueio do acessório?

Nunca introduza objetos na entrada de ar. Pare imediatamente o motor, desconecte a fonte de alimentação e remova manualmente o obstáculo pela abertura. Verifique se a roda de pás não está danificada antes de reiniciar.

Qual manutenção diária é necessária?

Após cada uso, limpe a superfície externa com um pano úmido e detergente suave. Verifique se não há rachaduras nas carcaças, aperte todos os parafusos e controle a grade de entrada de ar. Limpe as etiquetas se necessário.

Posso usar o BA101 na chuva ou em mau tempo?

Não. Não use o acessório em nevoeiro denso, chuva, vento forte ou frio intenso. Essas condições aumentam os riscos (solo escorregadio, visibilidade reduzida) e fatigam o operador. O produto não foi projetado para exposição à água.

Quais são as principais características técnicas (velocidade, fluxo, ruído)?

Versão a gasolina: velocidade máx. 66 m/s, fluxo 15 m³/min, potência sonora 109 dB(A). Versão bateria: velocidade máx. 52 m/s, fluxo 14 m³/min, potência sonora 103 dB(A). Os níveis de pressão sonora no ouvido são de 99 dB(A) (gasolina) e 93 dB(A) (bateria).

Como guardar o acessório no final da temporada?

Deixe o motor esfriar, limpe cuidadosamente a unidade, verifique o estado das peças (aperte os parafusos soltos, substitua as peças gastas). Guarde em local seco e fresco, fora do alcance de crianças. Para período >30 dias, use combustível fresco ao reiniciar.

Posso reparar o acessório eu mesmo?

Algumas operações simples (limpeza, aperto de parafusos) são possíveis. Para qualquer reparo mais complexo, confie o acessório a um centro de manutenção autorizado Husqvarna. Use exclusivamente peças originais para garantir a segurança e a conformidade.

MANUAL DE UTILIZADOR BA101 HUSQVARNA

Transporte, armazenamento e eliminação

Especificações técnicas

Declaração de conformidade

Introdução

Descrição do produto

Seguimos uma política de desenvolvimento contínuo dos nossos produtos e, por consequência, reservamo-nos o direito de modificar o design e o aspeto dos mesmos, sem aviso prévio.

Nota: Este manual abrange ambas as unidades de potência, operadas a gasolina e a bateria.

Finalidade

ATENÇÃO: Este acessório apenas pode ser

utilizado juntamente com a unidade de potência prevista. Consulte o capítulo do acessório no manual do utilizador sobre a unidade de potência.

O acessório foi concebido exclusivamente para a limpeza por sopro de relvados, caminhos, ruas asfaltadas e similares.

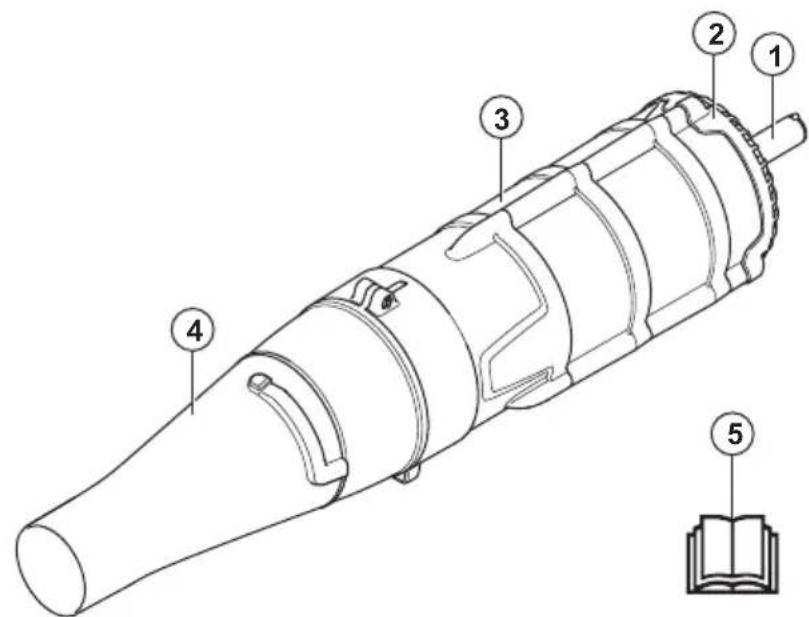

Vista geral do acessório

1. Eixo
2. Grelha de entrada de ar
3. Alojamento da ventoinha
4. Bocal de ar
5. Manual do utilizador

Símbolos no acessório e unidades de potência

A utilização indevida ou incorreta deste acessório pode provocar ferimentos graves ou fatais no utilizador ou noutras pessoas.

Leia o manual do utilizador com atenção e certifique-se de que compreende as instruções antes de utilizar o acessório.

Este acessório está em conformidade com as diretivas aplicáveis da CE.

Este produto está em conformidade com os regulamentos aplicáveis do Reino Unido.

Utilize proteção acústica, ocular e respiratória aprovada.

Utilize luvas de proteção aprovadas.

Emissões de ruído para o meio ambiente conforme diretiva da Comunidade Europeia. As emissões do acessório são indicadas no capítulo de Especificações técnicas e na etiqueta.

O utilizador do soprador tem de se certificar de que não se encontra qualquer pessoa ou animal num raio de 15 metros. Quando estão vários utilizadores a trabalhar na mesma área, é necessário que exista uma distância de segurança de, pelo menos, 15 metros. O soprador pode arremessar violentamente objetos que podem fazer ricochete. Isso pode levar a graves lesões nos olhos no caso do equipamento de segurança recomendado não ser usado.

O soprador pode arremessar violentamente objetos que podem fazer ricochete. Isso pode levar a graves lesões nos olhos no caso do equipamento de segurança recomendado não ser usado.

O utilizador do produto tem de se certificar de que, durante a utilização, nenhuma pessoa ou animal se encontra num raio de 15 metros.

Risco de corte de dedos ou da mão pela lâmina da ventoinha. Não abra nem retire as proteções ou redes de segurança, quando o motor estiver em funcionamento.

Nota: Os restantes símbolos/autocolantes existentes no acessório dizem respeito a exigências para homologação em outros países.

Segurança

Definições de segurança

Os avisos, as precauções e as notas são utilizados para indicar partes especialmente

importantes do manual do utilizador.

ATENÇÃO: Utilizado no caso de existir risco de ferimento ou morte

para o utilizador ou transeuntes, se não forem respeitadas as instruções do manual.

CUIDADO: Utilizado se existir risco de danos para o produto e/ou acessório, para outros materiais ou para a área adjacente, se não forem respeitadas as instruções do manual.

Nota: Utilizado para disponibilizar informações adicionais necessárias numa determinada situação.

Instruções de segurança gerais

ATENÇÃO: Leia as instruções de segurança que se seguem antes de utilizar o acessório.

Leia atentamente as instruções do manual do utilizador e certifique-se de que compreende o seu conteúdo antes de utilizar o acessório. - Este manual do utilizador deve ser lido em conjunto com o manual do utilizador

da unidade de potência, de modo a obter todas as informações do utilizador.

• Não é permitido modificar, em circunstância alguma, a configuração original do acessório sem a autorização expressa do fabricante. Não utilize um acessório que pareça ter sido modificado por outros e utilize sempre acessórios originais. A realização de modificações e/ou a utilização de acessórios não autorizados podem provocar ferimentos pessoais graves ou perigo de vida para o utilizador ou outros.

Instruções de segurança para funcionamento

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

ATENÇÃO: Este produto produz um campo eletromagnético durante o funcionamento. Em determinadas circunstâncias, este campo pode interferir com o trabalho de implantes médicos

ativos ou passivos. Para diminuir o risco de condições que podem causar ferimentos ou morte, recomendamos que os portadores de implantes médicos consultem o seu médico e o fabricante do implante antes de utilizar este produto.

• Nunca utilize o produto quando estiver cansado, se estiver doente, se tiver tomado bebidas alcoólicas ou ingerido outras drogas, ou se usar certos medicamentos que possam afetar a sua visão, o seu discernimento ou a sua coordenação.
• Nunca utilize um produto defeituoso.
• Antes de ligar a máquina é necessário instalar todas as coberturas e proteções. Se possuir um produto alimentado a gasolina, certifique-se de que a cobertura e o cabo da vela de ignição não apresentam danos para evitar o risco de choque elétrico.
• O utilizador do soprador tem de se certificar de que não se encontra qualquer pessoa ou animal num raio

de 15 metros. Quando estão vários operadores a trabalhar na mesma área, é necessário que exista uma distância de segurança de, pelo menos, 15 metros.

• Nunca permita que crianças utilizem o produto.
• Nunca permita que outras pessoas utilizem o produto sem estar certo de que a mesma leu e entendeu o conteúdo do manual de instruções.
• Nunca retire a grelha de entrada de ar.
• Não toque nunca na vela ou no cabo de ignição quando o motor estiver ligado. Tocar na vela de ignição ou na ficha poderá provocar um choque elétrico.
• Entre sempre em contacto com as autoridades locais e verifique se está a seguir as determinações apropriadas.
• Mantenha todas as partes do seu corpo afastadas de superfícies quentes.
• Se tiver alguma dúvida relativa ao procedimento a seguir, entre em contacto com um técnico especialista. Dirija-se ao seu revendedor ou à sua oficina autorizada. Não utilize funções da máquina para as quais não está preparado.
• Mantenha o bocal do soprador o mais perto possível do solo. Utilize todo o comprimento do tubo de sopro para manter o fluxo de ar junto ao solo.
• Utilize a máquina durante as horas úteis normais, de modo a evitar perturbações desnecessárias. Evite trabalhar cedo de manhã ou a horas tardias da noite.
• Preste atenção ao que se passa na sua vizinhança. Se alguém se aproximar da sua área de trabalho, liberte o interruptor de alimentação/aceleração até a pessoa se encontrar a uma distância segura. Afaste o soprador de pessoas, animais, áreas recreativas, janelas abertas e carros, etc. A força do ar pode fazer com que pedras, sujidade ou ramos sejam projetados ou façam ricochete, o que pode provocar danos em pessoas ou animais, partir vidros ou causar outros danos.
• Nunca coloque as mãos ou outros objetos na caixa do soprador para evitar ferimentos graves causados pela rotação do propulsor.
• Mantenha a superfície exterior sem óleo nem combustível.
• Nunca utilize este produto para espalhar produtos químicos, fertilizantes ou outras substâncias que possam conter substâncias tóxicas.
• Para apagar chamas, não utilize o produto próximo de queimadas, lareiras, fogareiros, cinzeiros, etc.
• Nunca mergulhe nem pulverize o acessório com água ou qualquer outro líquido.
• Use sempre ambas as mãos para segurar a máquina. Mantenha a máquina ao lado do corpo.
• Se possuir um produto alimentado a gasolina, deixe o motor arrefecer antes de reabastecer.
• Os fortes fluxos de ar podem deslocar objetos a uma velocidade tal que podem fazer ricochete e causar graves ferimentos nos olhos.

• Desligue o motor antes de montar ou desmontar acessórios ou outras peças.
• Não utilize o produto em condições meteorológicas desfavoráveis, tais como nevoeiro denso, chuva intensa, vento forte, frio intenso, etc. O funcionamento em condições meteorológicas desfavoráveis é cansativo e pode originar condições de perigo como, por exemplo, superfícies escorregadas.
• Certifique-se de que pode andar e estar de pé com segurança. Tenha cuidado com eventuais obstáculos (raízes, pedras, ramos, valas, etc.) em caso de deslocamento inesperado. Tenha muito cuidado ao trabalhar em terreno inclinado.

• Nunca pouse o produto com o motor em funcionamento sem que o tenha bem vigiado.
• Se possuir um produto alimentado a gasolina, os gases de escape do

motor contêm monóxido de carbono que pode causar envenenamento por monóxido de carbono. Por esse motivo, nunca ligue ou utilize o produto em espaços interiores ou pouco ventilados. - Não é permitido usar o soprador em escadas ou andaimes, nem em locais altos (como telhados). Tal poderia provocar ferimentos graves.

• Não utilize o produto a menos que seja possível pedir ajuda em caso de acidente.
• Nunca coloque nenhum objeto na abertura de entrada de ar, ou restrinja o fluxo de ar e cause danos na unidade.
• Certifique-se de que o produto não bate em vedações, árvores ou outros materiais rígidos. Se tal ocorrer, a máquina pode ficar danificada e o usuário pode sofrer ferimentos graves.
• Quando estiver a utilizar protetores acústicos, esteja

atento a sinais de aviso ou gritos. Retire sempre os protetores acústicos assim que o motor parar.

Equipamento de proteção pessoal

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Utilize sempre equipamento de proteção pessoal aprovado ao utilizar o produto. O equipamento de proteção pessoal não previne totalmente os ferimentos, mas diminui a respetiva gravidade em caso de acidente. Obtenha ajuda do seu concessionário para selecionar o equipamento adequado.
• Utilize protetores acústicos aprovados com suficiente insonorização. A exposição prolongada a ruídos pode provocar danos auditivos permanentes. Utilize proteção ocular aprovada. Mesmo com viseira, é necessário utilizar óculos de proteção aprovados. Consideram-se óculos de proteção aprovados os que estejam

conformes com a norma ANSI Z87.1 nos EUA ou EN 166 nos países da UE.

• Utilize proteção respiratória quando houver risco de poeira.

• Utilize luvas sempre que necessário, por exemplo, ao fixar, examinar ou limpar o equipamento.

Utilize botas ou sapatos antideslizantes e estáveis.

• Utilize vestuário fabricado com um tecido resistente. Utilize sempre calças e mangas compridas grossas. Não utilize vestuário largo que possa ficar preso em galhos e ramos. Não utilize joias, calções, nem ande de sandálias ou descalço. Coloque o seu cabelo acima dos ombros para maior segurança.
• Mantenha equipamentos de primeiros socorros sempre à mão.

Instruções de segurança para manutenção

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

Efetue uma inspeção geral do produto antes de o utilizar. Observe o esquema de manutenção.

Siga as instruções de manutenção e assistência técnica indicadas neste manual. Alguns serviços de manutenção e de assistência técnica têm de ser executados por especialistas formados e qualificados. Consulte as instruções na secção Manutenção.

Verifique sempre se existem objetos que possam bloquear a grelha de entrada de ar antes de iniciar os trabalhos.

Para fazer a correção de danos devido à queda do produto, realize as operações de montagem e desmontagem muito ao solo.

Funcionamento

Utilizar o acessório

Nota: Respeite as pessoas ao seu redor evitando usar a boina a horas impróprias, por exemplo a horas avançadas da noite ou cedo de manhã. Reduza os níveis de ruído limitando o número de unidades de equipamento realizadas em simultâneo. Leia e siga os conselhos simples que se seguem, de modo a incomodar o menos possível as pessoas ao seu redor.

1. Use um ancinho ou uma vassoura para despegar o lixo pegado ao solo.
2. Limpe os cantos, movendo-se para fora. Isso ajuda a evitar o acúmulo de detritos que podem voar para o rosto.
3. Utilize o soprador com a velocidade/aceleração mínima possível. Raramente é necessário usar a velocidade/aceleração máxima. Muitos dos procedimentos de trabalho podem ser efetuados a metade da velocidade/aceleração. Uma velocidade/aceleração mais baixa diminui o ruído e a poeira; torna-se também mais fácil controlar o lixo recolhido/movido.
4. Minimize o tempo de sopro umedecendo ligeiramente as áreas com muito pó, utilizando equipamento de pulverização.
5. Reduza o consumo de água utilizando sopradores em vez de mangueiras de água nas diferentes aplicações relacionadas com o relvado e o jardim, tais como treliças, biombos, churrasqueiras, alpendres, etc.
6. Tenha cuidado quando trabalhar perto de plantas. A força do ar pode danificar as plantas mais delicadas.
7. A velocidade do jato de ar é regulada através do interruptor de alimentação/aceleração. Selecione a velocidade mais adequada às respetivas tarefas.
8. Esteja atento à direção do vento. Trabalhe a favor do vento para fazer o seu trabalho.
9. O uso do soprador para deslocar grandes montes de lixo é moroso e provoca ruído desnecessário.
10. Mantenha bom equilíbrio e apoio para os pés.
11. Mantenha uma distância entre o tubo e o solo de forma a evitar o contacto com o solo quando utilizar o produto.
12. Deixe tudo limpo e arrumado. Certifique-se de não ter soprado lixo para propriedade alheia. Proceda à eliminação dos resíduos no recipiente para lixo.
13. Quando concluir o trabalho, armazene o produto na horizontal.

Manutenção

Introdução

Seguem abaixo algumas instruções gerais de manutenção. Se necessitar de maiores informações, consulte uma oficina autorizada.

Efetuar a manutenção diária do acessório

ATENÇÃO: Desligue sempre o motor antes de limpar ou efetuar a manutenção do acessório. Se possuir um produto alimentado a gasolina, desligue o cabo de ignição da vela de ignição. Se possuir

um produto alimentado a bateria, retire a bateria.

ATENÇÃO: Mantenha todas as partes do seu corpo afastadas de superfícies quentes.

1. Limpe a superfície exterior do soprador.
2. Certifique-se de que nenhuma caixa apresenta fissuras.
3. Certifique-se de que o produto está em perfeitas condições de estrutura.
4. Certifique-se de que todas as porcas e os parafusos estão bem apertados.
5. Limpe as etiquetas com um pano úmido com uma solução de detergente neutro.

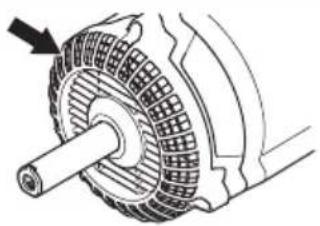

Verificar o filtro de admissão de ar

1. Certifique-se de que a entrada de ar não é obstruída de todos os lados, incluindo a parte de baixo, por exemplo por folhas ou lixo. Uma admissão de ar obstruída reduz a capacidade de sopro do produto e aumenta a temperatura de funcionamento do motor, podendo causar avarias no mesmo. Pare o motor e retire o objeto.

Transporte, armazenamento e eliminação

Transporte e armazenagem

Execute os seguintes passos antes de cada utilização:

• Deixe arrefecer o acessório antes de o armazenar ou transportar.
• Guarde num local elevado, fresco, seco, interior e fora do alcance das crianças.

Armazenagem sazonal

Prepare o acessório para ser armazenado no final de cada estação ou se não for utilizado durante um período

igual ou superior a 30 dias. Se pretender armazenar o acessório soprador durante um período de tempo prolongado:

• Limpe a unidade.
• Verifique se existem peças soltas ou danificadas no acessório. Aperte todos os parafusos soltos.
• Substitua as peças danificadas, gastas ou partidas.
• No início da estação seguinte, utilize apenas combustível novo com a mistura adequada de gasolina e óleo.

Especificações técnicas

Especificações técnicas para produtos alimentados a gasolina

BA101
Peso
Peso, kg 1,9
Emissões de ruído
Nível de potência sonora, dB(A) medidos 109
Nível de potência sonora, garantido LWA dB (A) 112
Níveis acústicos 113
Nível de pressão sonora equivalente, aoível do ouvido do'utilizar, medido de accordo com a norma EN15503, dB(A)	99
Nívelis de vibração 114
Nívelis de vibração equivalentes (ahv,eq) nos punhos, medidos de acordo com a norma EN 15503, m/s2
Punhos dianteiros/traseiros: 5,6/8,3
Rendimento do ventilador 115
Velocidade maior do ar com bocal padrão, m/s: 66
Fluxo de ar com bocal padrão, m3/min 15

Especificações técnicas para produtos alimentados a bateria

325iLK + Blower attachment BA101
Peso
Peso, kg 2,3 + +1,9
Emissões de ruído 116
Nível de potência sonora, dB(A) medidos 103
Nível de potência sonora, garantido LWA dB (A) 106
Níveis acústicos 117
Nível de pressão sonora, ao nível do ouvido do'utilizar, medido de acordo com a norma ISO 26868, dB(A)
Equipado com acessório aprovado (original), dB (A) 93
Níveis de vibração 118
Níveis de vibração nos punhos, medidos de acordo com a norma EN 62841-1, m/s2
Equipado com acessório aprovado (original), esquerda/direita m/s 1,6/1,1
Rendimento do ventilador 119
Fluxo de ar no modo normal com bocal padrão, m3/min 14

325iLK + Acessório soprador BA101

Velocidade máxima do ar no modo normal com bocal padrão, m/s: 52

Declaração de conformidade

DECLARAÇÃO UE DE CONFORMIDADE

A Husqvarna AB, SE-561 82 Huskvarna, Suécia, tel.: [phone], declara, sob sua inteira responsabilidade, que o produto:

Descrição Acessório deSORADOR
Marca Husqvarna
Tipo/Modelo BA101
Identificacao Numberos de série referentes a 2022 e posteriores

está em plena conformidade com as seguintes diretivas e regulamentos da UE:

Regulamento Descrição
2006/42/CE "relativa a maquinas"
2000/14/CE "relativa a emissões de ruido para o ambiente"
2011/65/UE	"relativa à restruição do uso de determinadas substâncias perigosas em equipamento eletrico e eletrúnico"

e que as seguintes normas e/ou especificações técnicas são aplicadas: EN15503:2009+A2:2015, EN ISO 12100:2021, EN IEC 63000:2018.

A RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suécia, efetuou o exame de tipo voluntário em nome da Husqvarna AB.

Para mais informações sobre as emissões de ruído, consulte Especificações técnicas na página 222.

Huskvarna, 2022-05-09

Stefan Holmberg, diretor de I&D, gestão de Tecnologia, Husqvarna AB

Descrição Acessório de coprador com unidade de alimentação Husqvarna 325iLK
Marca Husqvarna
Tipo/ Modelo BA101
Identificacao Númos de série referentes a 2022 e posteriores

está em plena conformidade com as seguintes diretivas e regulamentos da UE:

Regulamento Descrição
2006/42/CE "relativa a maquinas"
2000/14/CE "relativa a emissões de ruido para o ambiente"
2011/65/UE	"relativa à restruição do uso de determinadas substâncias perigosas em equipamento eletrico e eletrúnico"

e que as seguintes normas e/ou especificações técnicas são aplicadas: IEC 60335-2-100, EN IEC 63000:2018.

A RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suécia, efetuou o exame de tipo voluntário em nome da Husqvarna AB. Número do certificado: SEC/15/2416 - Husqvarna BA101.

A RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suécia, também verificou a conformidade com o anexo V da Diretiva do Conselho 2000/14/CE. Número do certificado: 01/012/014.

Para mais informações sobre as emissões de ruído, consulte Especificações técnicas na página 222.

Huskvarna, 2022-05-09

Stefan Holmberg, diretor de I&D, gestão de Tecnologia, Husqvarna AB
