BA101 - Desbrozadora HUSQVARNA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Accesorio soplador para desbrozadora
Marca	Husqvarna
Modelo	BA101
Peso (accesorio solo)	1,9 kg
Alimentación	Compatible con unidades de gasolina y batería (ej. 325iLK)
Velocidad máxima del aire (boquilla estándar)	66 m/s (gasolina) / 52 m/s (batería)
Caudal de aire (boquilla estándar)	15 m³/min (gasolina) / 14 m³/min (batería)
Nivel de potencia acústica medido	109 dB(A) (gasolina) / 103 dB(A) (batería)
Nivel de presión acústica en el oído	99 dB(A) (gasolina) / 93 dB(A) (batería)
Nivel de vibraciones (mangos delantero/trasero)	5,6 / 8,3 m/s² (gasolina)
Nivel de vibraciones (izquierda/derecha)	1,6 / 1,1 m/s² (batería)
Distancia de seguridad	15 metros mínimo alrededor del operador
Materiales	Plástico y metal
Uso previsto	Limpieza de céspedes, caminos, carreteras asfaltadas
Mantenimiento habitual	Limpieza exterior, verificación de la rejilla de aire, apriete de tornillos
Equipo de protección necesario	Protectores auditivos, gafas, mascarilla, guantes, calzado antideslizante
Conformidad	Directivas CE 2006/42/CE, 2000/14/CE, 2011/65/UE
Almacenamiento	Lugar fresco y seco, fuera del alcance de los niños
Reparabilidad	Piezas originales obligatorias, reparación por centro autorizado
Garantía	Según condiciones Husqvarna

Preguntas frecuentes - BA101 HUSQVARNA

¿Cómo usar el soplador BA101?

Fije el accesorio BA101 en una unidad de alimentación Husqvarna compatible (ej. 325iLK). Sostenga la máquina con ambas manos, oriente la boquilla hacia los desechos y accione el gatillo. Utilice toda la longitud del tubo para mantener el flujo de aire cerca del suelo. Trabaje a favor del viento y reduzca la velocidad al mínimo necesario.

¿Qué equipos de protección individual (EPI) se recomiendan?

Use siempre protectores auditivos homologados, gafas de seguridad (normas ANSI Z87.1 o EN 166), una mascarilla respiratoria en entornos polvorientos, guantes de protección, calzado antideslizante robusto y ropa larga no holgada.

¿Cuál es la distancia de seguridad que se debe respetar?

El operador debe asegurarse de que ninguna persona o animal se encuentre a menos de 15 metros durante el funcionamiento. En caso de acercamiento, suelte el gatillo hasta que la persona esté fuera de esta zona.

¿Cómo limpiar la rejilla de entrada de aire?

Detenga el motor y desconecte la batería o la bujía. Verifique que la rejilla no esté obstruida por hojas o residuos. Utilice un cepillo o un paño para eliminar la suciedad. Una rejilla obstruida reduce el rendimiento y puede dañar el motor.

¿Qué hacer en caso de bloqueo del accesorio?

Nunca introduzca objetos en la entrada de aire. Detenga inmediatamente el motor, desconecte la fuente de alimentación, luego retire manualmente el obstáculo por la abertura. Verifique que la rueda de álabes no esté dañada antes de reiniciar.

¿Qué mantenimiento diario es necesario?

Después de cada uso, limpie la superficie exterior con un paño húmedo y un detergente suave. Verifique que no haya grietas en los cárteres, apriete todos los tornillos y revise la rejilla de entrada de aire. Limpie las etiquetas si es necesario.

¿Puedo usar el BA101 bajo la lluvia o con mal tiempo?

No. No use el accesorio con niebla espesa, lluvia, viento fuerte o frío intenso. Estas condiciones aumentan los riesgos (suelo resbaladizo, visibilidad reducida) y fatigan al operador. El producto no está diseñado para exposición al agua.

¿Cuáles son las características técnicas principales (velocidad, caudal, ruido)?

Versión gasolina: velocidad máxima 66 m/s, caudal 15 m³/min, potencia sonora 109 dB(A). Versión batería: velocidad máxima 52 m/s, caudal 14 m³/min, potencia sonora 103 dB(A). Los niveles de presión sonora en el oído son de 99 dB(A) (gasolina) y 93 dB(A) (batería).

¿Cómo guardar el accesorio al final de la temporada?

Deje enfriar el motor, limpie cuidadosamente la unidad, verifique el estado de las piezas (apriete los tornillos flojos, reemplace las piezas desgastadas). Guarde en un lugar seco y fresco, fuera del alcance de los niños. Para un período >30 días, use combustible nuevo al reiniciar.

¿Puedo reparar el accesorio yo mismo?

Algunas operaciones simples (limpieza, apriete de tornillos) son posibles. Para cualquier reparación más compleja, confíe el accesorio a un centro de servicio autorizado Husqvarna. Utilice exclusivamente piezas originales para garantizar la seguridad y la conformidad.

MANUAL DE USUARIO BA101 HUSQVARNA

ES Manual de usuario 84-96

ES-MX Manual de usuario 330-337

Transporte, almacenamiento y eliminación. 93

Datos técnicos. 93

Declaración de conformidad. 95

Introducción

Descripción del producto

Trabajamos constantemente para perfeccionar nuestros productos y nos reservamos, por lo tanto, el derecho a introducir modificaciones en la construcción y el diseño sin previo aviso.

Nota: El presente manual trata tanto las unidades de alimentación de gasolina como las de batería.

Uso previsto

ADVERTENCIA: Este accesorio solo se puede

utilizar con la unidad de alimentación prevista. Consulte el capítulo sobre accesorios del manual de usuario de la unidad de alimentación.

El accesorio está diseñado solamente para limpiar con aire césped, caminos, vías asfaltadas y similares.

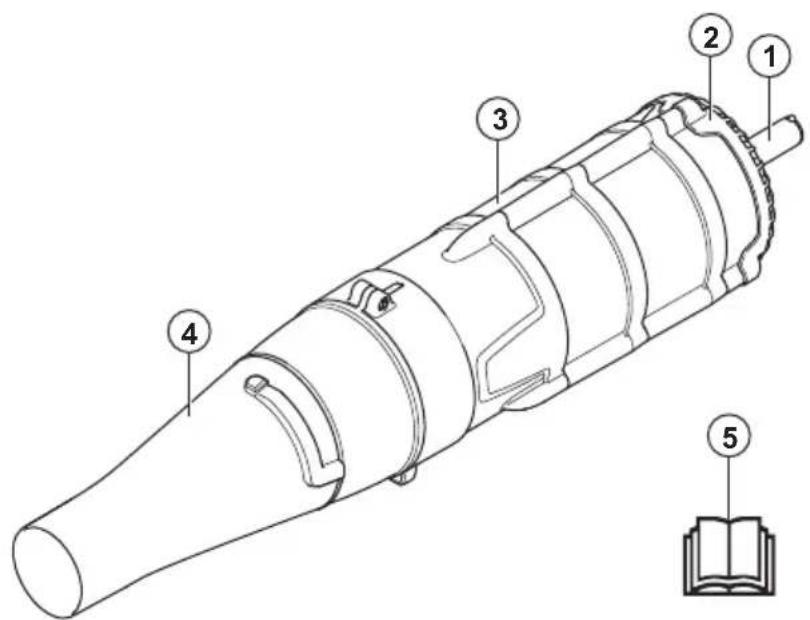

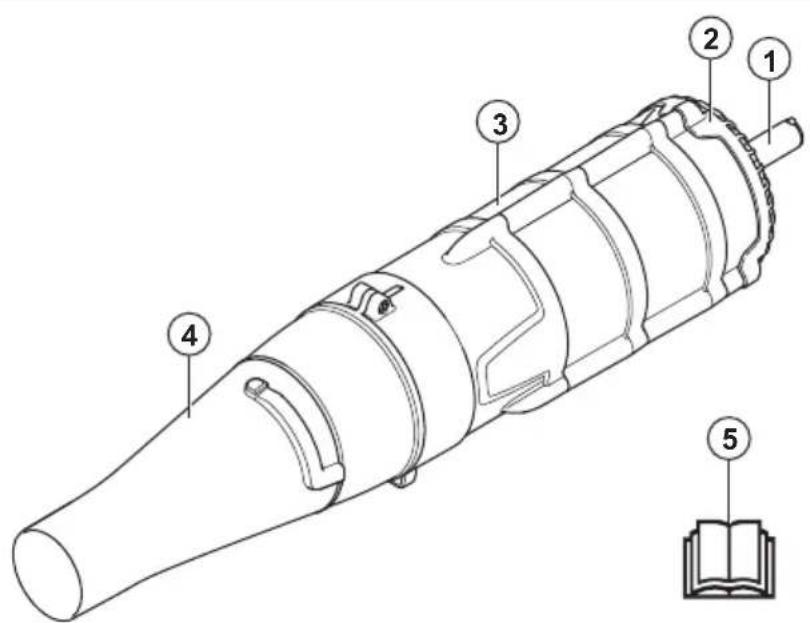

Vista general del equipo

1. Tubo
2. Rejilla de la toma de aire
3. Carcasa de ventilador
4. Tobera de aire
5. Manual de usuario

Símbolos que aparecen en el accesorio y la unidad de alimentación

Un uso descuidado o incorrecto de este equipo puede provocar heridas graves o mortales al usuario o a otras personas.

Lea atentamente el manual y asegúrese de que entiende las instrucciones antes de utilizar el equipo.

Este equipo cumple con las directivas CE vigentes.

Este producto cumple con las directivas del Reino Unido vigentes.

Utilice sistemas de protección auditiva, ocular y respiratoria homologados.

Utilice guantes protectores homologados.

Las emisiones sonoras en el entorno según la directiva de la Comunidad Europea. Las emisiones del accesorio se indican en el capítulo Datos técnicos y en la etiqueta.

El usuario del soplador debe asegurarse de que ninguna persona ni ningún animal se acerquen a menos de 15 metros. Cuando haya varios operarios trabajando en el mismo lugar, la distancia de seguridad entre ellos debe ser de 15 metros. El soplador de hojas puede hacer que salgan despedidos objetos con mucha fuerza que puedan rebotar. Si no se utiliza el equipo de seguridad recomendado, se pueden producir daños oculares graves.

El soplador de hojas puede hacer que salgan despedidos objetos con mucha fuerza que puedan rebotar. Si no se utiliza el equipo de seguridad recomendado, se pueden producir daños oculares graves.

El usuario del producto debe asegurarse de que ninguna persona ni ningún animal se acerquen a menos de 15 metros cuando se trabaja.

Amputación de dedos o mano por las aspas del ventilador. No abra ni retire las protecciones o las redes de seguridad mientras el motor está en marcha.

Nota: Los demás símbolos o etiquetas que aparecen en el equipo corresponden a requisitos de homologación en determinados mercados.

Seguridad

Definiciones de seguridad

Las advertencias, precauciones y notas se utilizan para destacar información

especialmente importante del manual de usuario.

ADVERTENCIA: Indica un riesgo de lesiones o incluso de muerte

del usuario o de las personas cercanas si no se respetan las instrucciones del manual.

PRECAUCIÓN: Indica un riesgo de daños en el producto o en el accesorio, otros materiales o el área adyacente si no se respetan las instrucciones del manual.

Nota: Se usa para proporcionar más información necesaria en una situación determinada.

Instrucciones generales de seguridad

ADVERTENCIA: Lea las siguientes instrucciones de seguridad antes de utilizar el equipo.

• Lea detenidamente el manual de instrucciones y asegúrese de comprenderlo.
• Lea detenidamente el manual de instrucciones y asegúrese de comprenderlo.
• Lea detenidamente el manual de instrucciones y asegúrese de comprenderlo.
• Lea detenidamente el manual de instrucciones y asegúrese de "... Por que me quiste..."
• Lea detenidamente el manual de instrucciones y asegúrese de "... Por que me quiste..."
• Lea detenidamente el manual de instrucciones y asegúrese de "... Por que me quiste..."
• Lea detenidamente el manual de instrucciones y asegúrese de "... Por que me quiste..."
• Lea detenidamente el manual de instrucciones y asegúrese de "... Por que me quiste..."
• Lea detenidamente el manual de instrucciones y asegúrese de "... Por que me quiste..."
• Lea detenidamente el manual de instrucciones y asegúrese de "... Por que me quiste..."
• Lea detenidamente el manual de instrucciones y asegúrese de "... Por que me quiste..."
• Lea detenidamente el manual del equipo.
• Este manual de usuario debe leerse junto con el manual de usuario de la unidad de alimentación para

conocer toda la información pertinente.

• Bajo ninguna circunstancia debe modificarse la configuración original del equipo sin autorización del fabricante. No utilice un equipo que parezca haber sido modificado por otras personas y emplee únicamente accesorios originales. Las modificaciones y/o la realización de accesos no autorizados pueden ocasionar accidentes graves o incluso la muerte del operario o de terceros.

Instrucciones de seguridad para el funcionamiento

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

ADVERTENCIA: Este producto genera un campo electromagnético durante el funcionamiento. Este campo magnético puede, en determinadas circunstancias, interferir con implantes médicos activos o pasivos. Para reducir el riesgo de

que se den condiciones que provocarían lesiones graves o letales, las personas que utilicen implantes médicos deben consultar con su médico y con el fabricante del implante antes de poner en marcha este producto.

• No utilice nunca el producto si está cansado o enfermo, si ha bebido alcohol o ingerido drogas, o si utiliza algún medicamento que pueda afectar la visión, el juicio o la coordinación.
• No utilice nunca un producto defectuoso.
• Todas las cubiertas y protecciones deben estar montadas antes del arranque. Si se trata de un producto de gasolina, compruebe que el sombrerete de la bujía y el cable de encendido no presenten daños para evitar el riesgo de descarga eléctrica.
• El usuario del soplador debe asegurarse de que ninguna persona ni ningún animal se acerquen a menos de 15 metros. Cuando haya varios operarios trabajando en el mismo lugar de trabajo,

la distancia de seguridad entre ellos debe ser de 15 metros.

• No permita nunca que los niños utilicen el producto.
• Nunca deje que otras personas realicen el producto sin asegurarse primero de que hayan leído y entendido el contenido de este manual de usuario.
• Nunca retire la rejilla de la toma de aire.
• No toque nunca la bujía ni el cable de encendido con el motor en marcha. En caso de tocar la bujía o el enchufe pueda recibir una descarga eléctrica.
• Consulte siempre a las autoridades para estar seguro de cumplir con el reglamento en vigor.
• Mantenga todas las partes del cuerpo alejadas de las superficies calientes.
• Cuando se vea en una situación indefinida para continuar el trabajo, debe consultar a un experto. Póngase en contacto con su distribuidor o taller de servicios. Evite todo uso para el cual no se sienta suficientemente calificado.

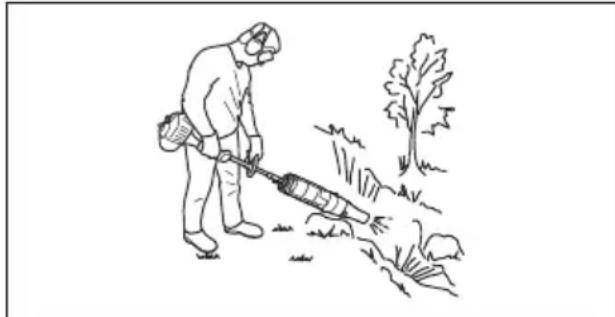

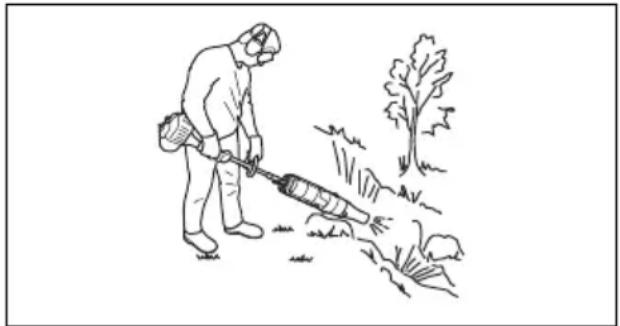

• Mantenga la boca del tubo de soplado lo más cerca posible

del suelo. Utilice toda la longitud del tubo de soplado para mantener la corriente de aire cerca del suelo.

• Utilice la máquina durante el horario habitual de trabajo para evitar molestias innecesarias. Evite trabajar por la mañana temprano o a altas horas de la noche.
• Tenga en cuenta el espacio que le rodea. Si alguien se acerca a la zona de trabajo, suelte el acelerador/gatillo de alimentación hasta que la persona se aleje lo suficiente. No aproxime el soplador a personas, animales, zonas de juego, ventanas abiertas, coches, etc. La fuerza del aire puede hacer que alguna piedra, la suciedad o un palo salgan disparados o reboten, lo cual puede ocasionar lesiones en personas o animales, romper un cristal o provocar otros daños.
• Para evitar que la turbina rotativa cause lesiones graves, no introduzca las manos ni otros objetos en la carcasa del soplador.
• Mantenga la superficie externa limpia de aceite o combustible.
• Nunca utilice la unidad para esparcir productos.

• Para evitar la propagación de incendios, no utilice la unidad cerca de hojas o arbustos ardiendo, chimeneas, barbacoas, ceniceros, etc.
• Nunca rocíe ni empape el accesorio con agua u otro líquido.
• Utilice siempre las dos manos para sostener la máquina. Mantenga la máquina al costado de su cuerpo.
• Si se trata de un producto que funciona a gasolina, deje que el motor se enfríe antes de repostar.

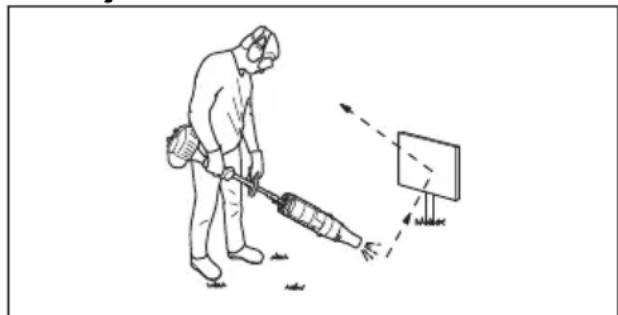

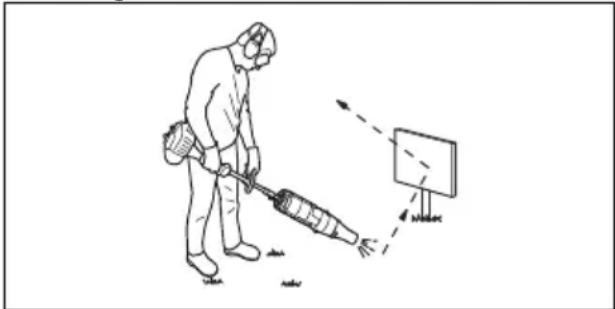

• La fuerte corriente de aire puede mover objetos a gran velocidad, lo cual puede hacer que reboten y provoquen heridas graves en los ojos.

• Pare el motor antes de montar o desmontar accesorios u otros componentes.
• No utilice el producto en condiciones climáticas desfavorables, como niebla densa, lluvia intensa, viento fuerte, frío extremo, etc. Trabajar con mal tiempo aumenta la fatiga y puede provocar condiciones peligrosas como, por ejemplo, superficies resbaladizas.

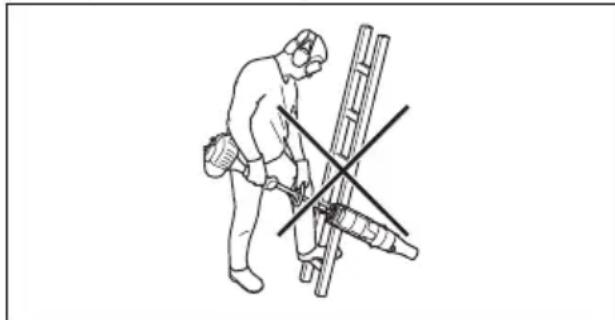

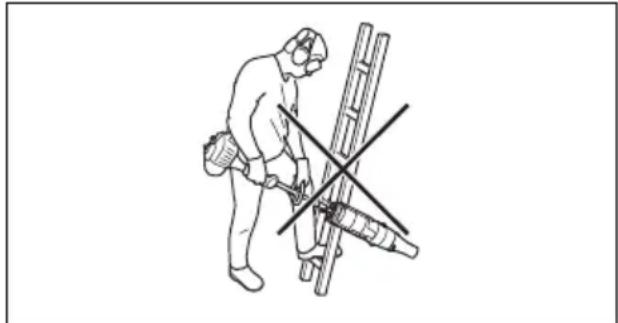

• Compruebe que pueda caminar y mantenerse de pie con seguridad. Vea si hay eventuales impedimentos para desplazamientos imprevistos (raíces, piedras, ramas, fosos, zanjas, etc.). Proceda con sumo cuidado al trabajar en terreno inclinado.

• No apoye nunca el producto con el motor en marcha sin tenerla bajo control.
• Si se trata de un producto de gasolina, los gases de escape del motor contienen monóxido de carbono; el monóxido de carbono puede provocar intoxicaciones. Por eso, nunca arranque ni haga funcionar el producto en recintos cerrados, o

cuando no existe una buena circulación de aire. - La sopladora no debe utilizarse en las alturas: escaleras, andamios, techos, etc. De lo contrario, podrían producirse graves lesiones.

• No use el producto a no ser que sea capaz de pedir ayuda en caso de accidente.
• No introduzca objetos en la abertura de entrada de aire, ya que podrá restringir la circulación de aire y ocasionar daños en la unidad.
• Asegúrese de que el producto no se golpee contra una valla, un árbol u otros materiales duros. Esto puede causar daños a la máquina y provocar lesiones graves.
• Cuando use protectores auriculares, preste siempre atención a las señales o llamadas de advertencia. Quítese siempre los protectores auriculares en cuanto se detenga el motor.

Equipo de protección personal

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Para trabajar con el producto, deben utilizar siempre un equipo de protección personal homologado. El equipo de protección personal no elimina completamente el riesgo de lesiones, pero reduce la gravedad de las lesiones en caso de accidente. Deje que el distribuidor le ayude a seleccionar el equipo adecuado.
• Use protectores auriculares homologados con suficiente capacidad de reducción sonora. La exposición prolongada al ruido puede causar daños crónicos en el oído.
• Utilice protección ocular homologada. Si se usa visor, deben utilizarse también gafas protectoras homologadas. Por gafas protectoras homologadas se entienden las que cumplen con la norma ANSI Z87.1

para EE. UU. o EN 166 para países de la UE.

• Utilice una máscara de protección respiratoria en caso de existir riesgo de polvo.

• Utilice guantes cuando sea necesario, por ejemplo, para el montaje, inspección o limpieza del equipo.

• Utilice botas o zapatos antideslizantes y fuertes.

de advertencia antes de utilizar el producto.

• Use indumentaria de material resistente. Use siempre pantalones largos y gruesos, y mangas largas. No lleve ropa suelta que pueda quedar atrapada en los arbustos y ramas. No trabaje con joyas, pantalones cortos, sandalias ni los pies descalzos. Recójase el pelo por encima de los hombros.
• Mantenga el equipo de primeros auxilios cerca.

Instrucciones de seguridad para el mantenimiento

ADVERTENCIA: Lea las siguientes instrucciones

Lleve a cabo una inspección general del producto antes de su uso. Observe el programa de mantenimiento.

Siga las instrucciones de mantenimiento y servicios de este manual. Algunas medidas de mantenimiento y servicios deben ser efectuadas por especialistas formados y cualificados. Consulte las instrucciones del apartado Mantenimiento.

Compruebe siempre que no hay ningún objeto que bloquee la rejilla de la toma de aire antes de comenzar a trabajar.

A fin de evitar daños provocados por una caída del producto, el montaje y desmontaje deben llevarse a cabo cerca de la superficie del suelo.

Funcionamiento

Uso del accesorio

Nota: Sea considerado con las personas en las proximidades y no utilice la máquina en horas inadecuadas, por ejemplo tarde a la noche o temprano a la mañana. Reduzca los niveles de ruido al limitar

el número de equipos que se utilizan de manera simultánea. Lea y siga los sencillos consejos que se indican a continuación para causar las mínimas molestias a su entorno.

1. Utilice un rastrillo o una escoba para aflojar basura adherida al suelo.
2. Para limpiar los rincones, empiece por el ángulo y siga hacia el exterior. De este modo se evita la acumulación de desechos que podrían salir despedidos hacia el rostro.
3. Utilice el soplador con la menor aceleración posible. La aceleración máxima se requiere en casos muy excepcionales. Muchas etapas del trabajo se pueden realizar con una aceleración parcial. Una aceleración menor significa menos ruido y menos polvo. Además, se tiene un mayor control al amontonar o mover los residuos.
4. Reduzca al mínimo el tiempo de soplado humedeciendo ligeramente las zonas con polvo o utilizando un pulverizador.
5. Reduzca el consumo de agua gracias al uso de sopladores en lugar de mangueras para diferentes aplicaciones en el césped y el jardín, como los enrejados, mamparas, rejillas, porches, etc.
6. Proceda con precaución cuando trabaje cerca de plantas. La fuerza del aire podría dañar las plantas delicadas.
7. La velocidad del chorro de aire se regula con el acelerador/gatillo de alimentación. Elija la velocidad más adecuada para cada aplicación.
8. Controle la dirección del viento. Trabajar en la dirección del viento facilita el trabajo.
9. Utilizar el soplador de hojas para mover grandes pilas de basura/hojas causa un ruido innecesario.
10. Manténgase bien parado y con buen equilibrio.
11. Guarde cierta distancia entre el tubo y el suelo para evitar el contacto con el suelo cuando se trabaje con el producto.
12. Deje el lugar limpio después del trabajo. Asegúrese de no haber soplado residuos en terrenos ajenos. Tire los residuos a un contenedor adecuado.
13. Al terminar el trabajo, el producto se debe guardar en posición horizontal.

Mantenimiento

Introducción

A continuación, se indican las instalaciones generales de mantenimiento. Si Ud. necesita mayor información, póngase en contacto con el taller de servicios.

Mantenimiento diario del producto

ADVERTENCIA: Detenga siempre el motor antes de realizar cualquier tarea de mantenimiento en el accesorio o de limpiarlo. Si el producto funciona con gasolina, desconecte el cable de encendido de la bujía. Si posee un producto con batería, extráigala.

ADVERTENCIA: Mantenga todas las partes del

cuerpo alejadas de las superficies calientes.

1. Limpie la superficie exterior del soplador.
2. Asegúrese de que las carcasas no tienen grietas.
3. Verifique que el producto se encuentra en perfecto estado de configuración.
4. Asegúrese de que las tuercas y los tornillos están bien apretados.
5. Limpie las etiquetas con un paño húmedo y detergente suave.

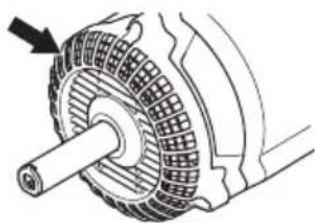

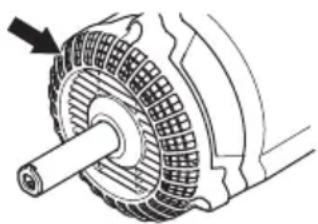

Comprobación de la rejilla de la toma de aire

1. Compruebe que la toma de aire no está obstruida por ninguno de sus lados, incluyendo la parte inferior, por ejemplo con hojas o suciedad. Una toma de aire obstruida reduce la capacidad de soplado del producto e incrementa la temperatura de trabajo del motor, con el consiguiente riesgo de avería. Pare el motor y retire el objeto.

Transporte, almacenamiento y eliminación

Transporte y almacenamiento

Realice los pasos siguientes antes de cada uso:

• Deje que el accesorio se enfríe antes de guardarlo o transportarlo.
• Guarde la unidad en un lugar alto, fresco y seco, que esté a cubierto y fuera del alcance de los niños.

Almacenamiento de temporada

Prepare el accesorio para guardarlo al final de la temporada o si no piensa usarlo durante 30 días

o más. Si piensa guardar el soplador durante cierto tiempo:

• Limpie la unidad. Revise si el accesorio tiene piezas sueltas o dañadas. Apriete los tornillos sueltos.
• Reemplace las piezas dañadas, desgastadas o rotas.
• Al inicio de la temporada, use solamente combustible nuevo con la mezcla de gasolina y aceite en proporción adecuada.

Datos técnicos

Datos técnicos de los productos de gasolina

BA101
Peso
Peso, kg 1,9
Emissiones de ruido
Nivel de potencia acústica, dB(A) medidos 109
Nivel de potencia acústica garantizo LWA dB(A) 112
Niveles acústicos43
Nivel de presión sonora equivalente en el oído del usuario, medido conforme a EN15503, dB(A)	99
Niveles de vibraciones44
Niveles de vibración equivalentes (ahv,eq) en los mangos, medidos conforme a EN 15503, m/s2
Mango delantero/trasero: 5,6/8,3
Rendimiento del ventilador45
Velocidad Tmaxima del aire con boquilla estándar, m/s: 66
Caudal de aire con boquilla estándar, m³/min 15

Datos técnicos de los productos con batería

325iLK + Blower attachment BA101
Peso
Peso, kg 2,3 + 1,9
Emissiones de ruido46
Nivel de potencia acústica medida, dB(A) 103
Nivel de potencia acústica garantizo LWA dB(A) 106
Niveles acústicos47
Nivel de presión sonora en el oído del usuario, medido conforme a ISO 26868, dB(A)
Equipado con accesorio homologado (original), dB(A) 93
Niveles de vibraciones48
Niveles de vibración en los mangos, medidos conforme a EN 62841-1, m/s2
Equipado con accesorio homologado (original), izquierda/derecha, m/s 1,6/1,1
Rendimiento del ventilador49
Caudal de aire en modo normal con boquilla estándar, m3/min 14
Velocidad Tmaxima del aire en modo normal con boquilla estándar, m/s: 52

Declaración de conformidad

Declaración de conformidad CE

Nosotros, Husqvarna AB, SE-561 82 Huskvarna (Suecia), tel. [phone], declaramos bajo nuestra exclusiva responsabilidad que el producto:

Descripción Accesorio	soplador
Marca Husqvarna
Tipo/ Modelo BA101
Identificacion Númos	de series a partir del año 2022

Cumple las siguientes directivas y normas de la UE:

Norma Descripción
2006/42/CE "relativa a	las máquinas"
2000/14/CE "relativa a	las emisiones sonoras en el entorno"
2011/65/UE	"relativa a restricciones de utilizesión de determinadas sustancias peligrosas en aparatos electricos y electrónicos"

Y que se aplican las especificaciones sociales o los estándares individuales: EN15503:2009+A2:2015, EN ISO 12100:2021, EN IEC 63000:2018.

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suecia ha llevado a cabo un examen voluntario para Husqvarna AB.

Número de certificado: SEC/15/2416 - Husqvarna BA101.

Para obtener información respecto a las emisiones sonoras, consulte Datos técnicos en la página 93.

Huskvarna, 2022-05-09

Stefan Holmberg, Director de I+D, Gestión de tecnología, Husqvarna AB

Responsable de la documentación técnica

Declaración de conformidad CE

Nosotros, Husqvarna AB, SE-561 82 Huskvarna

(Suecia), tel. [phone], declaramos bajo nuestra

exclusiva responsabilidad que el producto:

Descripción Accesorio	soplador conunidad de alimentación Husqvarna 325iLK
Marca Husqvarna
Tipo/ Modelo BA101
Identificacion Númos	de series a partir del año 2022

Cumple las siguientes directivas y normas de la UE:

Norma Descripción
2006/42/CE "relativa a las máquinas"
2000/14/CE "relativa a las emisiones sonoras en el entorno"
2011/65/UE	"relativa a restricciones de'utilisation de determinadas sustancias peligrosas en aparatos electricos y electrónicos"

Y que se aplican las especificaciones sociales o

los estándares: IEC60335-2-100, ENIEC

63000:2018.

examen voluntario para Husqvarna AB. Número de

certificado: SEC/15/2416 - Husqvarna BA101.

SE-750 07 Uppsala, Suecia ha comprobado también

la conformidad con el apéndice V de la Directiva

del Consejo 2000/14/CE. Número de certificado:

01/012/014.

Para obtener información respecto a las emisiones

sonoras, consulte Datos técnicos en la página 93.

Huskvarna, 2022-05-09

Stefan Holmberg, Director de I+D, Gestión de

tecnología, Husqvarna AB

Responsable de la documentación técnica

Seguridad. 98

Trabajo 104

Mantenimiento. 104

Transporte, almacenamiento y utilización. 105

Número de certificado: SEC/15/2416 - Husqvarna BA101.

Transporte, almacenamiento y eliminación de residuos. 24

Datos técnicos. 24

Introducción

Descripción de la máquina

Husqvarna AB tiene una política de desarrollo continuo de productos y, por lo tanto, se reserva el derecho de modificar el diseño y el aspecto de los productos sin previo aviso.

Nota: Este manual aborda las unidades de alimentación que funcionan tanto con gasolina como con baterías.

Uso previsto

ADVERTENCIA:

Este accesorio solo se puede usar junto con la unidad de alimentación prevista. Consulte el capítulo sobre accesorios del manual de usuario de la unidad de alimentación.

El accesorio está diseñado solamente para soplar césped, senderos, caminos de asfalto y similares.

Vista general del accesorio

1. Eje
2. Rejilla de aspiración de aire
3. Carcasa de ventilador
4. Boquilla de aire
5. Manual de usuario

Símbolos que aparecen en el accesorio y en la unidad de alimentación

El uso incorrecto o descuidado de este accesorio puede ocasionar lesiones graves o mortales al operador u otras personas.

Lea el manual de instrucciones atentamente y asegúrese de entender las instrucciones antes de utilizar el accesorio.

La sopladora puede lanzar objetos violentamente que puedan rebotar. Lo anterior puede provocar heridas graves en los ojos si no se utiliza el equipo de seguridad recomendado.

Utilice protección auditiva, ocular y respiratoria aprobada.

Mientras trabaja, el operador del producto se debe asegurar de que ninguna persona o animal se acerque a menos de 15 metros.

Use guantes protectores homologados.

Peligro de corte de dedos o manos por las aspas del ventilador. No abra ni retire los protectores de seguridad o las mallas, mientras el motor está en funcionamiento.

El operador de la sopladora se debe asegurar de que ninguna persona o animal se acerque a menos de 15 metros. Cuando varios operadores trabajen en el mismo lugar, se debe establecer una distancia de seguridad de, al menos, 15 metros. La sopladora puede lanzar objetos violentamente que puedan rebotar. Lo anterior puede provocar heridas graves en los ojos si no se utiliza el equipo de seguridad recomendado.

Nota: Otros símbolos o etiquetas en el equipo hacen referencia a requisitos de certificaciones especiales para ciertos mercados.

Seguridad

Definiciones de seguridad

Las advertencias, precauciones y notas se realizan para resaltar las partes particularmente importantes del manual.

ADVERTENCIA:

Se utiliza para registrar el riesgo de lesiones graves o mortales para el operador o para aquellos que se encuentren cerca si no se siguen las instrucciones del manual.

PRECAUCIÓN:

Se utiliza para señalar el riesgo de dañar la máquina, otros materiales o el área adyacente si no se siguen las instrucciones del manual.

Nota: Se utiliza para aportar más información necesaria en situaciones particulares.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA:

Lea todas las advertencias de seguridad y todas las instrucciones. En caso de no seguir las advertencias ni las instrucciones se pueden producir sacudidas eléctricas, incendios o daños graves.

LEA TODAS LAS INSTRUCCIONES ANTES DE

UTILIZAR EL APARATO

Lea atentamente el manual de instrucciones y asegúrese de que las entiende antes de utilizar la máquina.

ADVERTENCIA:

Para reducir el riesgo de descarga eléctrica: no exponga el producto a la lluvia. Almacene en interiores.

• No permita que se use como juguete. Se necesita prestar atención cuando lo utilice un niño o se usa cerca de uno.
• Utilice solo como se describe en este manual. Utilice solo accesorios recomendados por el fabricante.
• No utilizar con el cable o el enchufe dañado. Si el aparato no funciona como debiese, se cayó, está dañado, se dejó al aire libre o si se cayó al agua, llévelo a un centro de servicios.
• No manipule el aparato o el enchufe con las manos mojadas.
• No ponga ningún objeto en las aberturas. No utilice si tiene alguna abertura bloqueada; manténgalo libre de polvo, pelusas, pelo y de todo aquello que pueda reducir el flujo de aire.
• Mantenga el pelo, la ropa suelta, los dedos y toda parte del cuerpo lejos de las aberturas y piezas móviles.
• Tenga especial cuidado al limpiar en escaleras.
• No lo utilice para recoger líquidos inflamables o combustibles, como gasolina, ni lo utilice en zonas donde puedan encontrarse estos líquidos.

Instrucciones generales de seguridad

ADVERTENCIA:

Lea las siguientes instrucciones de seguridad antes de usar el accesorio.

• Lea cuidadosamente el manual de usuario y asegúrese de que entiende las instrucciones antes de utilizar el accesorio.
• Este manual de usuario debe leerse junto con el manual de usuario de la unidad de alimentación para obtener toda la información del usuario.
• Bajo ninguna circunstancia se debe modificar el diseño del accesorio sin el permiso del fabricante. No utilice un accesorio que parezca haber sido modificado por otras personas y utilice siempre los accesorios originales. Las modificaciones o accesorios no autorizados pueden provocar daños personales o la muerte del operador u otras personas.

Instrucciones de seguridad para el funcionamiento

ADVERTENCIA:

Lea atentamente las instrucciones de advertencia antes de usar el producto.

ADVERTENCIA:

En este producto se genera un campo electromagnético durante su configuración. Este campo puede, en determinadas circunstancias, interferir con implantes médicos activos o pasivos. Para reducir el riesgo de lesiones graves o fatales, recomendamos a las personas con implantes médicos consultar a su médico y al fabricante del implante médico antes de usar esta máquina.

• No utilice el producto si está cansado o enfermo, si ha bebido alcohol o si consume drogas o medicamentos que puedan afectar la visión, el juicio o la coordinación.
• Nunca utilice un producto que esté defectuoso.
• Todas las cubiertas y protecciones se deben montar antes del uso. Si se trata de un producto que funciona con gasolina, asegúrese de que el sombrerete de la bujía y el cable de encendido estén en perfecto estado para evitar el riesgo de descarga eléctrica.
• El operador de la sopladora se debe asegurar de que ninguna persona o animal se acerque a menos de 15 metros. Cuando varios operadores trabajen en el mismo lugar, se debe establecer una distancia de seguridad de, al menos, 15 metros.
• Nunca permita que los niños utilicen este producto.
• Nunca permita que otras personas utilicen el producto sin asegurarse primero de que han leído y comprendido el contenido del manual de usuario.
• Nunca quite la rejilla de aspiración de aire.
• Nunca toque la bujía ni el cable de encendido mientras el motor está en marcha. Si toca la bujía o el tapón puede estar expuesto a una descarga eléctrica.
• Comunique siempre con las autoridades locales y asegúrese de que sigue las directivas aplicables.
• Mantenga todas las partes del cuerpo lejos de las superficies calientes.
• Si se encuentra en una situación en la que no está seguro de cómo proceder, debe preguntarle a un experto. Póngase en contacto con el distribuidor o el taller de servicios. Evite todos los usos que considere que están más allá de su capacidad.
• Mantenga la abertura de la sopladora lo más cerca posible del suelo. Utilice la extensión completa del

tubo de soplado para mantener la corriente de aire cerca del suelo.

• Utilice la máquina durante las horas laborales habituales para evitar causar molestias innecesarias. Evite trabajar temprano durante la mañana o a altas horas de la noche.
• Tenga presente su entorno. Si alguien se acerca a la zona de trabajo, suelte el acelerador/gatillo de alimentación hasta que la persona se encuentre a una distancia segura. Dirija la sopladora lejos de las personas, animales, áreas de juego, ventanas abiertas, vehículos, etc. La fuerza del aire puede provocar que se desprendan o reboten piedras, polvo o ramas, lo que pueda causar lesiones en personas o animales, romper vidrios o provocar otros daños.
• Para evitar lesiones graves causadas por el propulsor cuando gira, nunca coloque las manos u otros objetos en la carcasa de la sopladora.
• Mantenga la superficie externa libre de aceite y combustible.
• Nunca use la unidad para esparcir productos químicos, fertilizantes u otras sustancias que puedan tener materiales tóxicos.
• Para evitar la propagación de incendios, no use la unidad cerca de hojas o maleza encendidas, chimeneas, asadores, ceniceros, entre otros.
• Nunca moje ni rocíe el accesorio con agua o cualquier otro líquido.
• Utilice siempre las dos manos para sostener la máquina. Mantenga la máquina a la derecha de su cuerpo.
• Si se trata de un producto que funciona con gasolina, permita que el motor se enfríe antes de recargar combustible.
• Las fuertes corrientes de aire pueden mover objetos a tal velocidad que puedan rebotar y causar lesiones oculares graves.

• Detenga el motor antes de montar o desmontar los accesorios u otras piezas.
• No utilice el producto en condiciones climáticas desfavorables, como niebla densa, lluvia intensa, vientos fuertes, frío intenso, entre otros. Trabajar con mal tiempo es agotador y puede crear condiciones peligrosas, por ejemplo, superficies resbalosas.
• Cerciórese de que pueda caminar y mantenerse de pie con seguridad. Revise el área a su alrededor para detectar posibles obstáculos (raíces, piedras, ramas, zanjas, etc.) en caso de que tenga que

moverse repentinamente. Tenga sumo cuidado al trabajar en terreno inclinado.

• Nunca deje el producto en el suelo mientras el motor esté funcionando, a menos que lo tenga a la vista.
• Si se trata de un producto que funciona con gasolina, los gases de escape del motor contienen monóxido de carbono, lo que puede provocar intoxicación por monóxido de carbono. Por esta razón no debe encender o utilizar el producto en espacios cerrados o en cualquier lugar que posea una ventilación deficiente.
• La sopladora no debe usarse mientras se esté sobre una escalera o un andamio, ni en lugares de altura (como techos). El trabajo en estas condiciones podría provocar lesiones graves.

• No utilice el producto a menos que sea capaz de pedir ayuda en caso de accidente.
• Nunca coloque objetos en la toma de aire, ya que esto podría restringir el flujo de aire adecuado y provocar daños a la unidad.
• Asegúrese de que el producto no golpee alguna cerca, árbol o cualquier material duro. Esto podría causar daños a la máquina y provocar lesiones graves.
• Preste atención a las señales de advertencia o gritos cuando utilice protectores auriculares. Siempre retire sus protectores auriculares en cuanto se detenga el motor.

Otra información de seguridad

• Evite las zonas peligrosas: no utilice los aparatos en lugares húmedos o mojados.
• No los use bajo la lluvia.
• Mantenga a los niños alejados: se debe mantener alejados a todos los visitantes de la zona de trabajo.
• Utilice la indumentaria adecuada: no use ropa suelta ni joyas. Pueden quedar atrapadas en las piezas móviles. Se recomienda el uso de guantes de goma

y calzado resistente cuando se trabaja en exteriores. Use un gorro protector para contener el cabello largo.

• Uso de antiparras: utilice siempre protección facial o máscara contra polvo si la operación genera polvo.
• Utilice el aparato de forma adecuada: no utilice el aparato para ningún trabajo que no sea el previsto.
• Evite los arranques accidentales: no transporte el aparato conectado con el dedo sobre el interruptor. Asegúrese de que el interruptor está apagado antes de conectarlo.
• No fuerce el aparato: obtendrá mejores resultados y menos probabilidades de sufrir lesiones si lo utiliza a la velocidad para la que fue diseñado.
• No se estire demasiado: mantenga una posición y un equilibrio adecuados en todo momento.
• Manténgase alerta: observe lo que hace. Utilice el sentido común. No utilice el aparato si está cansado.
• Almacene los aparatos inactivos en espacios cerrados: cuando no se utilicen, los aparatos se deben almacenar en espacios cerrados, secos, altos o con llave, fuera del alcance de los niños.
• Manipule el aparato con cuidado: mantenga afilado y limpio el borde cortante para obtener un mejor rendimiento y reducir el riesgo de lesiones. Siga las instrucciones de lubricación y cambio de accesorios. Mantenga los mangos secos, limpios y sin grasa ni aceite.
• Revise las piezas dañadas: antes de volver a utilizar el aparato, se debe revisar minuciosamente una protección u otra pieza que presente daños para determinar si funciona correctamente y si sirve para su función prevista. Revise la alineación de las piezas móviles, las uniones de piezas móviles, la rotura de piezas, el montaje y cualquier otra condición que pueda afectar su funcionamiento. Un centro de servicio autorizado debe reparar adecuadamente o reemplazar una protección u otra pieza que presente daños, a menos que en este manual se indique lo contrario.

Equipo de protección personal

ADVERTENCIA:

Lea atentamente las instrucciones de advertencia siguientes antes de usar el producto.

• Utilice siempre el equipo de protección personal adecuado cuando use el producto. El equipo de protección personal no puede impedir el riesgo de lesiones, pero disminuirá el grado de lesión si ocurre un accidente. Permita que su distribuidor le ayude a seleccionar el equipo adecuado.
• Utilice protectores auriculares aprobados que proporcionen una reducción de ruido adecuada. La exposición prolongada al ruido puede causar la pérdida permanente de la audición.
• Use protección ocular homologada. Si utiliza un visor, también debe usar gafas protectoras

homologadas. Las gafas protectoras homologadas deben cumplir con la norma ANSI Z87.1 de EE. UU. o EN 166 para países de la UE.

• Utilice una protección respiratoria cuando haya riesgo de polvo.

• Utilice guantes cuando sea necesario, por ejemplo, cuando conecte, examine o limpie el equipo.

• Utilice BOTAS o zapatos antideslizantes resistentes.

• Utilice ropa de material resistente. Use siempre pantalones largos y gruesos, y mangas largas. Evite usar ropas holgadas que se puedan enganchar con ramas. No trabaje con joyas, pantalones cortos, sandalias ni con los pies descalzos. Asegure su cabello por encima del nivel de los hombros.
• Mantenga un equipo de primeros auxilios a mano.

Instrucciones de seguridad para el mantenimiento

ADVERTENCIA:

Lea las siguientes instrucciones de advertencia antes de usar el producto.

Realice una inspección general del producto antes de utilizarlo. Consulte el programa de mantenimiento.

Realice el mantenimiento y siga las instrucciones de servicio descritas en este manual. Especialistas capacitados y calificados deben realizar algunas medidas de mantenimiento y servicio. Consulte las instrucciones bajo el título Mantenimiento.

Compruebe siempre que no haya objetos que puedan bloquear la rejilla de aspiración de aire antes de comenzar a trabajar.

Para prevenir daños por caídas del producto, el montaje y desmontaje deben realizarse cerca de la superficie del sueño.

GUARDE ESTAS INSTRUCCIONES

Funcionamiento

Para utilizar el accesorio

Nota: Muestre consideración a las personas en su entorno y evite usar la máquina en horas inadecuadas, por ejemplo, tarde durante la noche o temprano durante la mañana. Reduzca los niveles de ruido limitando el número de unidades de equipos que se utilicen de forma simultánea. Lea y siga las sencillas indicaciones, de modo que perturbe lo menos posible su entorno.

1. Utilice un rastrillo o un cepillo para despegar los residuos adheridos al suelo.
2. Limpie las esquinas desde la esquina hacia afuera. Esto permitirá evaporar la acumulación de desechos que podría salir eyectados hacia su rostro.
3. Utilice la sopladora a la menor aceleración posible. Rara vez es necesario utilizarla a aceleración máxima, y varios procedimientos de trabajo se pueden realizar a una aceleración media. Una aceleración lenta significa menos ruido y menos polvo, y también permite un mayor control de los residuos recogidos o trasladados.
4. Minimice el tiempo de soplado humedeciendo ligeramente las zonas polvorientas o utilizando un equipo de pulverización.
5. Reduzca el consumo de agua mediante el uso de sopladoras en lugar de mangueras para diversos usos en la zona del jardín y el césped, como en enrollados, mamparas, rejillas, porches, entre otros.
6. Tenga cuidado cuando trabaje cerca de plantas. La fuerza ejercida por el aire podrá dañar plantas débiles.
7. La velocidad del chorro de aire se regula mediante el acelerador. Seleccione la velocidad más adecuada para las tareas que realizará.
8. Tenga en cuenta la dirección del viento. Trabaje utilizando el viento a su favor para facilitar el trabajo.
9. El uso de la sopladora para mover grandes pilas requiere mucho tiempo y genera ruido innecesario.
10. Mantenga un buen equilibrio y un punto de apoyo firme.
11. Mantenga la separación entre el tubo y el suelo para evitar el contacto con el suelo cuando trabaje con el producto.
12. Limpie después de utilizar. Asegúrese de no soplar residuos hacia la propiedad de terceras personas. Deseche los residuos en un contenedor de basura.
13. El producto se debe guardar de manera horizontal después de finalizar el trabajo.

Mantenimiento

Introducción

A continuación encontrará algunas instrucciones generales de mantenimiento. Si requiere más información, comuníquese con su taller de servicio.

Para realizar el mantenimiento diario en el accesorio

ADVERTENCIA:

Siempre detenga el motor antes de

realizar cualquier trabajo de limpieza o mantenimiento en el accesorio. Si se trata de un producto que funciona con gasolina, desconecte el cable de encendido de la bujía. Si se trata de un producto que funciona con baterías, quite la batería.

ADVERTENCIA:

Mantenga todas las partes del cuerpo lejos de las superficies calientes.

1. Limpie la superficie exterior de la sopladora.
2. Verifique que las carcasas no tengan grietas.
3. Verifique que el producto se encuentre en perfectas condiciones de configuración.
4. Asegúrese de que todas las tuercas y todos los tornillos estén apretados.
5. Limpie las etiquetas con un paño húmedo con detergente suave.

Para revisar la rejilla de aspiración de aire

1. Verifique cada lado de la máquina, incluida la parte inferior, para asegurar que la toma de aire no esté obstruida.
2. Verifique que no esté bloqueada, por ejemplo, por hojas o residuos. Una toma de aire obstruida reduce la
3. energía sopladora y aumenta la temperatura de
4. el motor, lo que puede provocar una falla en el motor. Detenga el motor y retire el objeto.

Transporte, almacenamiento y eliminación de residuos

Transporte y almacenamiento

Lleve a cabo los siguientes pasos antes de cada uso:

• Deje que el accesorio se enfríe antes de almacenarlo o transportarlo.
• Guarde la unidad en un lugar alto, seco, fresco y bajo techo, fuera del alcance de los niños.

Almacenamiento de fin de temporada

Prepare el accesorio para guardarlo al final de la temporada o si no se va a utilizar durante 30 días

o más. Si va a guardar el accesorio de la sopladora durante un largo periodo:

• Limpie la unidad.
• Inspeccione el accesorio para verificar que no haya piezas sueltas o dañadas. Apriete los tornillos flojos.
• Reemplace todas las piezas dañadas, desgastadas o rotas.
• Al comienzo de la próxima temporada, use únicamente combustible nuevo que tenga la proporción correcta de nafta y aceite.

Datos técnicos

Datos técnicos para productos que funcionan con gasolina

BA101
Peso
Peso, kg/lb 1,9/4,2
Niveles acústicos 13
Nivel de presión acústica equivalente en el oído del operador, medido según las norma EN15503 dB(A)	99
Niveles de vibración 14
Niveles de vibración equivalentes (ahv,eq) en los mangos, medidos según las normas EN 15503, m/s2
Mango frontal/trasero: 5,6/8,3
Rendimiento del ventilador 15
Velocidad Tmaxima del aire con boquilla estándar, m/s/mph 66/148
Flujo de aire con boquilla estándar, m3/min/efm 15/529

Datos técnicos de los productos que funcionan con batería

325iLK + Blower attachment BA101
Peso
Peso, kg/lb 2,3/5,1 + 1,9/4,2
Niveles acústicos
Nivel de presión acústica equivalente en el oído del operador, medido según las normas ISO 26868, dB (A): 16
Equipado con un accesorio homologado (original), dB (A) 93
Niveles de vibración 17
Niveles de vibración en mangos, medidos según la norma EN 62841-1, m/s2
Equipado con un accesorio homologado (original), izquierdo/derecho m/s 1,6/1,1
Rendimiento del ventilador 18
Velocidad Tmaxima del aire en modo normal con boquilla estándar, m/s/mph: 52/117
Flujo de aire en modo normal con boquilla estándar, m3/min/cfm 14/495
