BA101 - Débroussailleuse HUSQVARNA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Accessoire souffleur pour débroussailleuse
Marque	Husqvarna
Modèle	BA101
Poids (accessoire seul)	1,9 kg
Alimentation	Compatible blocs essence et batterie (ex. 325iLK)
Vitesse d'air maximale (buse standard)	66 m/s (essence) / 52 m/s (batterie)
Débit d'air (buse standard)	15 m³/min (essence) / 14 m³/min (batterie)
Niveau de puissance acoustique mesuré	109 dB(A) (essence) / 103 dB(A) (batterie)
Niveau de pression acoustique à l'oreille	99 dB(A) (essence) / 93 dB(A) (batterie)
Niveau de vibrations (poignées avant/arrière)	5,6 / 8,3 m/s² (essence)
Niveau de vibrations (gauche/droite)	1,6 / 1,1 m/s² (batterie)
Distance de sécurité	15 mètres minimum autour de l'opérateur
Matériaux	Plastique et métal
Utilisation prévue	Nettoyage de pelouses, allées, routes goudronnées
Entretien courant	Nettoyage extérieur, vérification grille d'air, serrage des vis
Équipement de protection nécessaire	Protège-oreilles, lunettes, masque, gants, chaussures antidérapantes
Conformité	Directives CE 2006/42/EC, 2000/14/EC, 2011/65/UE
Stockage	Lieu frais et sec, hors de portée des enfants
Réparabilité	Pièces d'origine obligatoires, réparation par centre agréé
Garantie	Selon conditions Husqvarna

FOIRE AUX QUESTIONS - BA101 HUSQVARNA

Comment utiliser le souffleur BA101 ?

Fixez l'accessoire BA101 sur un bloc d'alimentation Husqvarna compatible (ex. 325iLK). Maintenez la machine à deux mains, orientez la buse vers les débris et actionnez la gâchette. Utilisez toute la longueur du tube pour garder le flux d'air près du sol. Travaillez dans le sens du vent et réduisez le régime au minimum nécessaire.

Quels équipements de protection individuelle (EPI) sont recommandés ?

Portez toujours des protège-oreilles homologués, des lunettes de sécurité (normes ANSI Z87.1 ou EN 166), un masque respiratoire en milieu poussiéreux, des gants de protection, des chaussures antidérapantes robustes et des vêtements longs non amples.

Quelle est la distance de sécurité à respecter ?

L'opérateur doit s'assurer qu'aucune personne ou animal ne se trouve à moins de 15 mètres pendant le fonctionnement. En cas d'approche, relâchez la gâchette jusqu'à ce que la personne soit hors de cette zone.

Comment nettoyer la grille d'entrée d'air ?

Arrêtez le moteur et débranchez la batterie ou la bougie. Vérifiez que la grille n'est obstruée par des feuilles ou débris. Utilisez une brosse ou un chiffon pour retirer les saletés. Une grille bouchée réduit les performances et peut endommager le moteur.

Que faire en cas de blocage de l'accessoire ?

Ne jamais introduire d'objets dans la prise d'air. Arrêtez immédiatement le moteur, débranchez la source d'alimentation, puis retirez manuellement l'obstacle par l'ouverture. Vérifiez que la roue à ailettes n'est pas endommagée avant de redémarrer.

Quel entretien quotidien est nécessaire ?

Après chaque utilisation, nettoyez la surface extérieure avec un chiffon humide et un détergent doux. Vérifiez l'absence de fissures sur les carters, serrez toutes les vis, et contrôlez la grille d'entrée d'air. Nettoyez les étiquettes si nécessaire.

Puis-je utiliser le BA101 sous la pluie ou par mauvais temps ?

Non. N'utilisez pas l'accessoire par brouillard épais, pluie, vent fort ou froid intense. Ces conditions augmentent les risques (sol glissant, visibilité réduite) et fatiguent l'opérateur. Le produit n'est pas conçu pour une exposition à l'eau.

Quelles sont les caractéristiques techniques principales (vitesse, débit, bruit) ?

Version essence : vitesse max 66 m/s, débit 15 m³/min, puissance sonore 109 dB(A). Version batterie : vitesse max 52 m/s, débit 14 m³/min, puissance sonore 103 dB(A). Les niveaux de pression sonore à l'oreille sont de 99 dB(A) (essence) et 93 dB(A) (batterie).

Comment ranger l'accessoire en fin de saison ?

Laissez refroidir le moteur, nettoyez soigneusement l'unité, vérifiez l'état des pièces (serrez les vis desserrées, remplacez les pièces usées). Rangez dans un endroit sec et frais, hors de portée des enfants. Pour une période >30 jours, utilisez du carburant frais au redémarrage.

Puis-je réparer l'accessoire moi-même ?

Certaines opérations simples (nettoyage, serrage de vis) sont possibles. Pour toute réparation plus complexe, confiez l'accessoire à un centre d'entretien agréé Husqvarna. Utilisez exclusivement des pièces d'origine pour garantir la sécurité et la conformité.

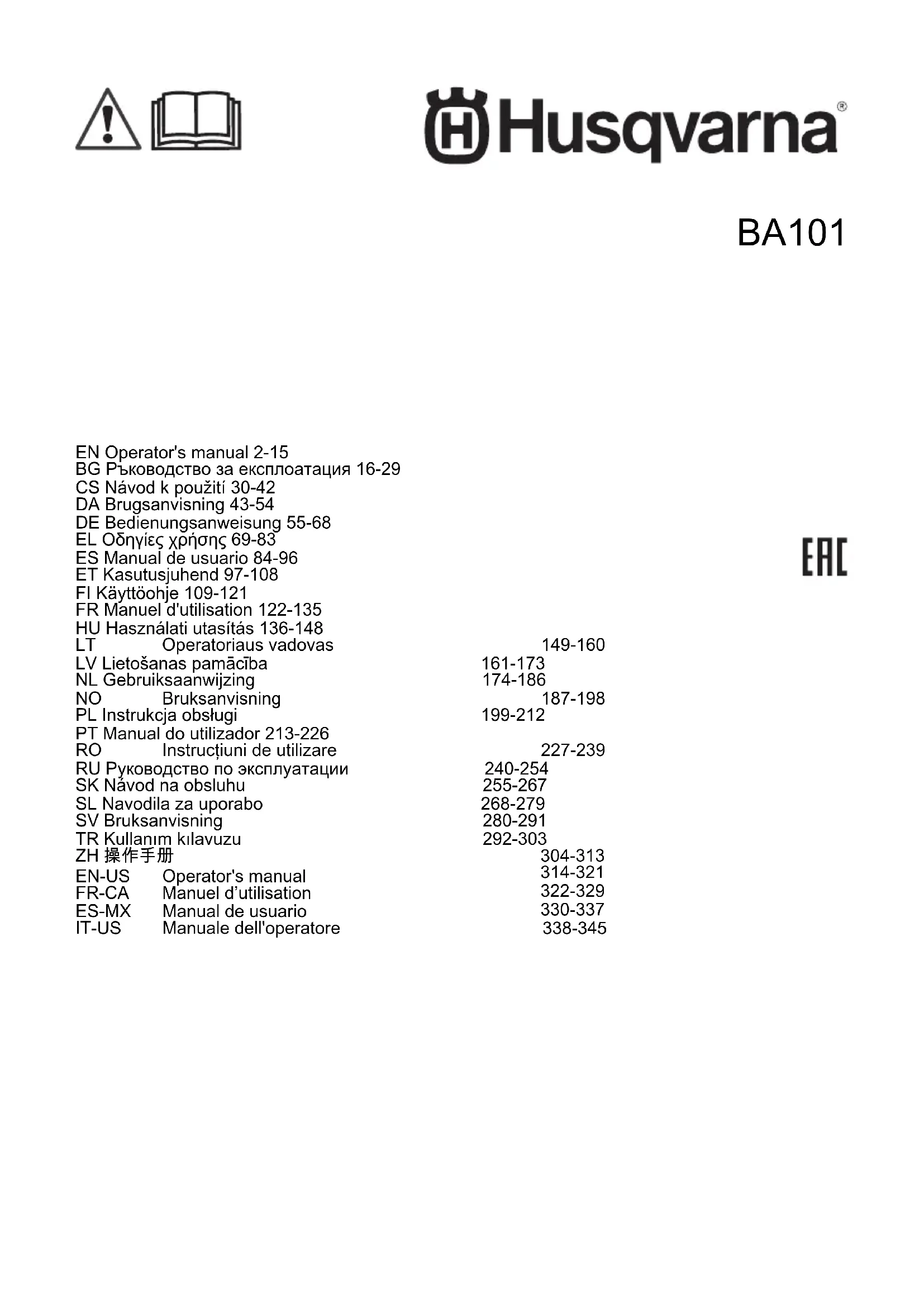

MODE D'EMPLOI BA101 HUSQVARNA

FR Manuel d'utilisation 122-135

HU Hasznalati utasitas 136-148

FR-CA Manuel d'utilisation 322-329

Transport, entreposage et mise au rebut. 131

Caracteristiques techniques. 131

Déclaration de conformité 134

Introduction

Description du produit

Nous travaillons continulement au développement de nos produits et nous réservons le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.

Remarque: Le present manuel concerne à la fois les blocs d'alimentation fonctionnant à l'essence et ceux alimentés par batterie.

Utilisation prévue

AVERTISSEMENT: Cet accessoire est concu pour etre utilise

uniquement avec le bloc d'alimentation correspondant.

Reportez-vous au chapitre sur l'accessoire du manuel d'utilisation du bloc d'alimentation.

L'accessoire est conçu uniquement pour le nettoyage des pelouses, des allées, des routes goudronnées et voies similaires.

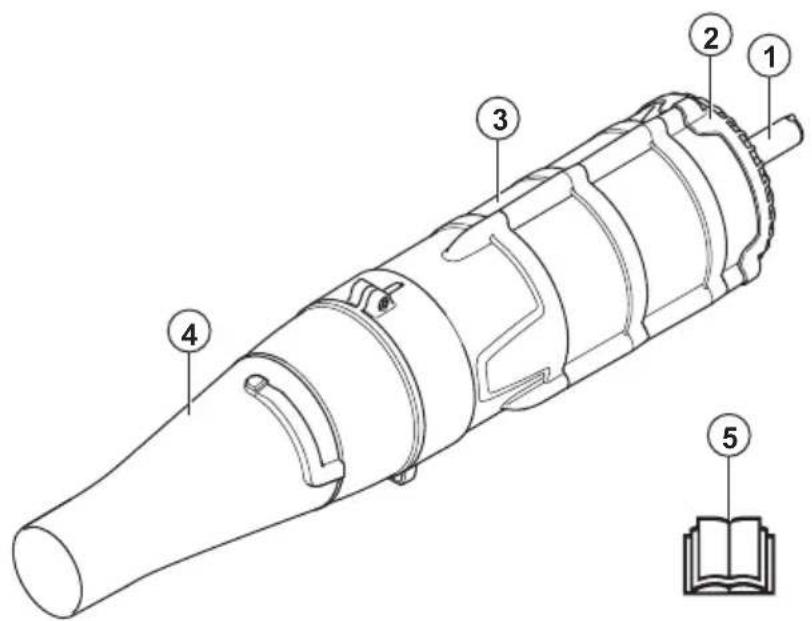

Présentation de l'accessoire

1. Arbre
2. Grille d'entrée d'air
3. Logement de ventilateur
4. Buse d'air
5. Manuel d'utilisation

Symboles sur l'accessoire et le bloc d'alimentation

Uneutilisationerroneeounegligente de cet accessoirepeut occasionnerdes blessures graves,voire mortelles,pour I'opérateur ou d'autres personnes.

Avant d'utiliser l'accessoire, lisez attentivement le manuel de l'opérateur et assimiliez les instructions qu'il contient.

Cet accessoire est conforme aux directives CE en vigueur.

Ce produit est conforme aux directives applicables en vigueur au Royaume-Uni.

Utilisez des protège-oreilles, des protections pour les yeux et un masque respiratoire homologues.

Utilisez des gants de protection homologues.

Émissions sonores dans l'environnement selon la directive CE. Les émissions de l'accessoire sont indiquées au chapitre Caracteristiques techniques et sur l'étiquette.

L'opérateur du souffleur doit veiller à ce qu'aucune personne ouaucun animal ne se trouveà moins de 15 mètres.Lorsque plusieurs opérateurs partagent le même lieu de travail, la distance de sécurité doit être de 15 mètres au minimum.Le souffleur peut projeter violemment des objets pouvant ricocher.Ceci peut provoquer de graves blessures aux yeux si l'équipement de protection personnelle recommendé n'est pas utilisé.

Le souffleur peut projeter violément des objets pouvant ricocher. Ceci peut provoquer de graves blessures aux yeux si l'équipment de protection personnelle recommandé n'est pas utilisé.

L'opérateur du produit doit s'assurer qu'aucune personne ouaucun animal ne s'approche à moins de 15 mètrespendant le travail.

Sectionnement des doigs ou de la main par les pales du ventilateur. N'ouvre ou ne déposez pas les filets ou disposits de sécurité pendant que le moteur est en marche.

Remarque: Les autres symboles/autocollants présents sur l'accessoire concernent des exigences de certification spécifique à certains marchés.

Sécurité

Définitions de sécurité

Des averissements, des recommendations et des remarques sont utilisés pour souligner des parties

spécialement importantes du manuel d'utilisation.

AVERTISSEMENT:

Symbole utilisé en cas de risque de blessures ou de mort

pour l'opérateur ou les personnes à proximités si les instructions du manuel ne sont pas respectées.

REMARQUE: Symbole

utilisé en cas de risque de dommages pour le produit et/ou l'accessoire, d'autres matérieliaux ou les environns si les instructions du manuel ne sont pas respectées.

Remarque: Symbole utilisé pour donner des informations supplémentaires pour une situation donnée.

Instructions générales de sécurité

AVERTISSEMENT:

Lisez les consignes de sécurité qui suivent avant d'utiliser l'accessoire.

• Lisez attentivement et assimiléz le manuel d'utilisation avant d'utiliser l'accessoire.
• Lisez ce manuel ainsi que le manuel d'utilisation

du bloc d'alimentation pour obtenir toutes les informations destinées à l'utilisateur.

• Ne modifies jamais l'accessoire sans l'autorisation du fabricant. N'utilise pas un accessoire qui semble avoir eté modifié par un tiers et utilisez toujours des accessoires d'origine. Des modifications non autorisées et/ou l'emploi d'accessoires non homologues peuvent provoquer des accidents graves, voire mortels, à l'utilisateur ou d'autres personnes.

Instructions de sécurité pour le fonctionnement

AVERTISSEMENT:

Lisez les instructions qui suivent avant d'utiliser le produit.

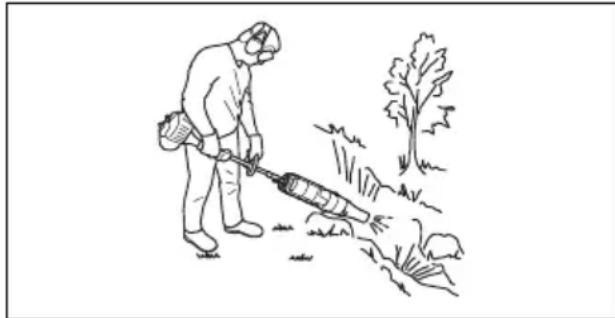

AVERTISSEMENT: Ce produit génére un champ électromagnétique durant son fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d'implants Médicaux

actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants Médicaux doivent consulter leur médecin et le fabricant de leur implant avant d'utiliser cet apparéil.

• Ne jamais utiliser le produit en cas de fatigue, de maladie, d'ingestion d'alcool, de drogues ou de certains médicaments pouvant agir sur la vision, la capacité de jugement ou la coordination.
• N'utilisez jamais un produit qui n'est pas en parfait état de marche.
• Tous les carters et toutes les protections doivent être montés avant le démarrage. Si vous disposez d'un produit fonctionnant à l'essence, vérifie que le capuchon de la bougie et le cable d'allumage ne sont pas endommages afin d'éviter tout risque de chocolélectrique.
• L'opérateur du souffleur doit veiller à ce qu'aucune personne ouaucun animal ne se trouve à moins de 15 mètres. Lorsque plusieurs opérateurs partagent le

mème lieu de travail, la distance de sécurité doit être de 15 mètres au minimum.

• Ne laissez jamais un enfant utilisier le produit.
• Ne laissesz jamais d'autres personnes utiliser le produit sans vous estre assuré au préalable que ces personnes ont bien lu et compris le contenu du mode d'emploi.
• Ne retirez jamais la grille d'entrée d'air.
• Ne touchez jamais la bougie ou le cable d'allumage lorsque le moteur tourne. Si vous touchez la bougie ou la fiche, vous risquez de subir un choc électrique.
• Toujours consulter les autorités locales pour s'assurer d'appliquer les règlements en vigueur.
• Maintenez toutes les parties de votre corps à distance des surfaces chaudes.
• Dans l'eventualité d'une situation rendant la suite du travail incertaine, consultez un expert. Adressez-vous au revendeur ou à l'atelier de réparation. Évitez les tâches pour lesquelles vous ne vous sentez pas suffisamment qualifié.

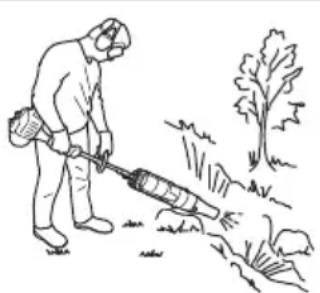

• Maintenir l'embout du tube de soufflage le plus après

possible du sol. Utilisez toute la longueur du tube de soufflage afin de maintainir le courant d'air proche du sol.

Utilisez la machine pendant les heures de travail habituelles, afin d'eviter les nuisances inutiles. Évitez de travailler tout le matin ou tard le soir.
- Soyez conscient de l'environnement qui vous entoure. Si une personne s'approche de la zone de travail, relâchéz la gâchette d'accélération/de puissance jusqu'à ce que cette personne se trouve de nouveau à une distance de sécurité. Dirigez le jet d'air loin des personnes, animaux, aires de jours, voitures, fenêtres ouvertes, voitures, etc. La force de l'air peut projeter ou faire ricocher des pierres, des débris ou des bâtons, ce qui peut blesser les personnes ou animaux à proximité, casser les vitres ou causeur d'autres dommages.
- Ne mettez jamais les mains ou n'introduisez jamais d'objets à l'intérieur du capot de l'aspiro-souffleur. La roue à ailette peut être la cause de blessures très graves.

Veillez à ce que la surface extérieure soit propre, sans traces d'huile ou d'essence.
- N'utilisez jamais l'appareil pour l'épandage de produits chimiques, d'engrais ou autres substances pouvant contérer des produits toxiques.
- Pour éviter la propagation du feu, n'utilisez pas la machine après de我喜欢 des feuilles ou de broussailles, de cheminées, de barbecues, de cendriers, etc.
- Ne jamais asperger l'appareil avec de l'eau ou un liquide quelconque.
- Toujours tener la machine des deux mains. Porter la machine sur le côte du corps.
- Si vous disposez d'un produit fonctionnant à l'essence, laissez le moteur refroidir avant le replissage de carburant.

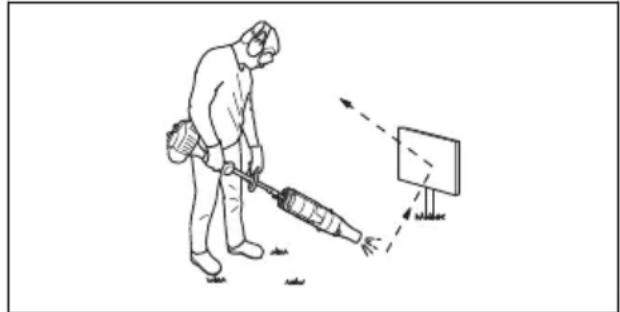

Le puissant jet d'air peut déplacer des objets à une telle vitesse qu'ils risquent, en cas de ricochet, de causeur de graves blessures aux yeux.

• Arrêtez le moteur avant le montage ou le démontage d'accessoires ou d'autres éléments.
• N'utilisez pas le produit par mauvais temps, tel qu'en cas de brouillard épais, de pluie diluvienne, de vent violent, de froid intense, etc. Travailler par mauvais temps est fatigant et peut creer des conditions de travail dangereuses, par exemple les surfaces peuvent etre glissantes.
  Assurez-vous de pouvoir vous tener et vous déplacer en toute sécurité. Repérez les évventuels obstacles en cas de déplacement imprévu : souches, pierres, branchages, fondrières, etc. Observez la plus grande prudence lors de travail sur des terrains en pente.

• Ne posez jamais le produit au sol lorsque le moteur est en marche, sauf si vous pouvez le surveiller.
• Si vous disposez d'un produit fonctionnant à l'essence,

les gaz d'échéappement du moteur contiennent du monoxyde de carbone pouvant provoquer une intoxication. Ne jamais démarrer ou utiliser le produit à l'intérieur d'unBATIMENT ou dans un lieu mal aéré.

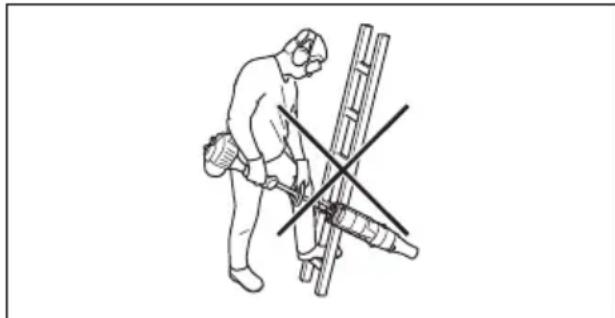

- L'aspiro-souffleur ne doit pas etre utiliser sur des échelles ou des échafaudages, ou d'autres endroits en hauteur ( comme sur les toits). Cette action pourrait provoquer des blessures corporelles graves.

• N'utilisez pas le produit s'il n'est pas possible d'appeler au secours en cas d'accident.
• N'introduisez jamais d'objets dans la prise d'air pour ne pas entraver la circulation et cause des dommages à l'appareil.
  Assurez-vous que le produit ne heures aucune clôture, arbre ou autre matériel au dur. Ceci pourrait endommager la machine et entraîner de graves blessures.
• Restez attentif aux signaux d'alerte ou aux appeals lorsque

vous portez des protecteurs d'oreille. Enlevez toujours vos protège-oreilles dés que le moteur s'arrête.

Équipement de protection individuel

AVERTISSEMENT:

Lisez les instructions qui suivent avant d'utiliser le produit.

• Portez toujours un équipement de protection individuel homologué lorsque vous utilisez le produit. L'équipement de protection individuel ne protège pas complètement des blessures, mais il diminue la gravité des blessures en cas d'accident. Faites appel à votre revendeur pour vous aider à selectionner l'équipement ajustat.
• Portez des protège-oreilles homologues ayant un effet attenuateur suffisant. Une exposition prolongée au bruit risque de causeurs des lésions auditives permanentes.
  Utilisez des protections pour les yeux homologuees. L'usage d'une visiere doit toujours s'accompagner du port de lunettes de protection homologuees. Par lunettes de

protection homologuées, on entend celles qui sont en conformité avec les normes ANSI Z87.1 (États-Unis) ou EN 166 (pays de l'UE).

Utilisez une protection respiratoire lorsqu'il y a un risque de presence de poussières.

• Portez des gants de protection en cas de besoin, par exemple lorsque vous fixez, examinez ou nettoyez l'équipement.

Utilisez des bottes ou des chaussures antidérapantes solides.

• Portez des vêtements fabriqués dans un matériel résistant. Portez toujours des pantalons longs, écais et des manches longues. Ne portez pas de vêtements amples qui risqueraient de se prendre dans les brindilles et les branches. Ne portez pas de bijoux, de shorts, de sandales et ne marchez pas pieds nus. Attachez vos cheveux de façon sécurisée au-dessus de vos épaules.
• Gardez toujours une trousse de premiers soins à portée de main.

Instructions de sécurité pour l'entretien

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

Effectuez une inspection générale du produit avant de l'utiliser. Consultez le programme d'entretien.

Suivez les instructions de maintenance et d'entretien indiquées dans ce manuel. Certaines opérations de maintenance et d'entretien doivent être réalisées par un spécialiste dûment formé et qualifié. Voir les instructions à la section Maintenance.

Vérifiez toujours qu'aucun objet n'obstrue la grille d'entrée d'air avant de commencer le travail.

Afin d'eviter tout dommage du produit en raison de sa chute, le montage et le démontage doivent être effectués au plus après du sol.

Utilisation

Utilisation de l'accessoire

Remarque: Respecter les voisins en évitant d'utiliser la machine à des heures indues comme par exemple tard le soir ou tout le matin. Réduisez les niveaux sonores en limitant le nombre d'équipements utilisés simultanément. Lire attentivement et suivre les

conseils ci-dessous afin de déranger les voisins le moins possible.

1. Utiliser un râteau ou un balai pour dégager les déchets enfouis dans le sol.

2. Nettoyez les coins en commencerant dans l'angle et en progressant vers l'extérieur. Ceci évitera l'accumulation de débris qui pourrait être projétés vers votre visage.

3. Utilisez le fouffreur sur le régime/la vitesse le/la plus faible. L'utilisation du régime/de la vitesse maximal(e) est rarement nécessaire et de nombreux travaux peuvent etre effectuels à demi-regime/ vitesse. L'utilisation d'un régime/d'une vitesse plus faible signifie moins de bruit et moins de poussiere. Cela peut etelement de contrcler plus facilement les déchets a rassebler/deplacer.
4. Réduisez la durée de soufflage en humidifient légèrement les zones poussièresuses ou en utilisant un pulvérisateur.
5. Réduisez la consommation d'eau en utilisant des aspiro-souffleurs只不过 que des tuyaux à eau pour différentes applications sur la pelouse et dans le jardin, telles que les treillis, les filtres, les grilles, les verandas, etc.

6. Utilisez l'appareil avec précaution à proximité de plantes. La puissance de l'air risque d'endommager les plantes délicates.

7. La vitesse du flux d'air se regle à l'aide de la gachette d'accelération/de puissance. Sélectionner la vitesse laiams adaptee a l'utilisation.

8. Tenir compte de la direction du vent. Le travail est plus facile s'il est effectué dans la direction du vent.
9. L'utilisation du souffleur pour déplacer des monticules importants de déchets prend beaucoup de temps tout en étant inutillement bruyante.
10. Soyez bien en équilibre, les pieds d'aplomb.
11. Maintenez une distance suffisante entre le tube et le sol pour éviter tout contact avec le sol lorsque vous travailliez avec la machine.
12. Nettoyer une fois le travail terminé. S'assurer que des déchets n'ont pas été accidentellement projetés dans un jardin voisin. Débarrasssez-vous des débris dans une poubelle appropriée.
13. Une fois le travail terminé, remisez le produit en position horizontale.

Entretien

Introduction

Nous donnons ici quelques conseils d'entretien à caractère général. Pour plus d'informations, contacter l'atelier de réparation.

Maintenance quotidienne de l'accessoire

AVERTISSEMENT: Arrêtez
toujours le moteur
avant de nettoyer
ou d'effectuer la
maintenance de
l'accesoire. Si vous
disposez d'un produit
fonctionnant à l'essence,
débranchez le cable
d'allumage de la bougie.
Si vous disposez d'un
produit alimenté par
batterie, retirez la
batterie.

AVERTISSEMENT: Maintenez toutes les parties de votre corps à distance des surfaces chaudes.

1. Nettoyez la surface extérieure de l'aspiro-souffleur.
2. Assurez-vous que tous les carters sont exempts de fissures.
3. Assurez-vous que le produit est en parfait état d'utilisation.
4. Assurez-vous que tous les écrous et les vis sont serrés.
5. Nettoyez les étiquettes avec un chiffon humide et un détergent doux.

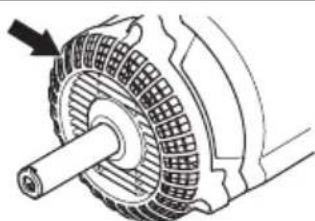

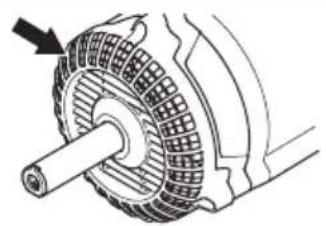

Contrôle de la grille d'entrée d'air

1. Contrôlez que la prise d'air n'est bouchée sur aucun côté y compris en dessous, par des feuilles ou des débris par exemple. Une prise d'air bouchée réduit la capacité de soufflage du produit et augmente la température de fonctionnement du moteur, ce qui risque de provoquer une defaillance du moteur. Arrétez le moteur et retirez les déchets bloquant l'entrée d'air.

Transport, entreprises et mise au rebut

Transport et rangement

Après chaque utilisation, procédez comme suit :

• Laissez l'appareil refroidir avant le remisage ou le transport.
• Rangez l'appareil hors de portée des enfants dans un lieu frais et sec.

Remisage saissonnier

Préparez l'accessoire pour le remisage en fin de saison ou s'il ne doit pas être utilisé pendant une période de

plus de 30 jours. Si l'accessoire aspiro-souffleur doit être remise pendant une période prolongée :

• Nettoyez l'unité.
• Vérifiez qu'aucune piece n'est desserrée ou endommagée. Serrez les vis desserrées.
• Remplacez les pieces endommagées, usées ou cassetés.
• Au début de la salle suivante, utilisez exclusivement du carburant frais ayant les bonnes proportions essence/huile.

\section*{Caracteristiques techniques}

Caracteristiques techniques pour produits fonctionnant à l'essence

BA101
Poids
Poids, kg 1,9
Émissions sonores
Niveau de puissance sonore, mesure dB(A) 109
Niveau de puissance acoustique, garantiet LWA dB(A) 112
Niveauux sonores64
Niveau de pression sonore équivalent au niveau de l'oreille de l'utilisateur, mesure selon EN15503, dB(A)	99
Niveau de vibrations 65
Niveau de vibrations équivalents (ahv,eq) mesurés au niveau des poignées selon la norme EN 15503, en m/s2
Poignées avant/arrête : 5,6/8,3
Performances du ventilateur 66
Vitesse d'air max. pour la buse standard, m/s : 66
Débit d'air pour la buse standard, m3/min 15

Caracteristiques techniques pour produits alimentés par batterie

325iLK + Blower attachment BA101
Poids
Poids, kg 2,3 + 1,9
Émissions sonores 67
Niveau de puissance sonore, mesure dB(A) 103
Niveau de puissance acoustique, garantiet LWA dB(A) 106
Niveauux sonores 68
Niveau de pression sonore au niveau des oreilles de l'utilisateur, mesure selon la norme ISO 26868, dB(A)
Équipé d'un accessoire homologué (d'origine), dB (A) 93
Niveau de vibrations 69
Niveau de vibration au niveau des poignées mesure selon la norme EN 62841-1 en m/s2
Équipé d'un accessoire homologué (d'origine), gauche/droite, m/s 1,6/1,1
Performances du ventilateur 70
Flux d'air en mode normal avec buse standard, m3/min 14

325iLK + Blower attachment BA101

Vitesse maximale de l'air en mode normal pour la buse standard, m/s: 52

Déclaration de conformité

Déclaration de conformité UE

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél: [phone], déclarons sous notre entière responsabilité que le produit :

Description Accessoire pour souffleur
Marque Husqvarna
Type/Modèle BA101
Identification Les numéroes de série à partir de 2022 et ultérieurs

est entiement conforme à la reglementation et aux directives de l'UE suivantes :

Réglementation Description
2006/42/EC « relative	aux machines »
2000/14/EC « relative	aux émissions sonores dans l'environnement »
2011/65/UE	« relative à la limitation de l'utilisation de certaines substances dangereuses au sein d'équipements électriques etlectroniques »

et que les normes et/ou les specifications techniques suivantes sont appliquées : EN15503:2009+A2:2015, EN ISO 12100:2021, EN IEC 63000:2018.

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden a Proceed à des examens volunteers pour le compte de Husqvarna AB.

Numero de certificate: SEC/15/2416 - Husqvarna BA101.

Pour toute information relative aux émissions sonores, voir Caracteristiques techniques à la page 131.

Huskvarna, 2022-05-09

Stefan Holmberg, Directeur R&D, gestion de la technologie, Husqvarna AB

Responsible de la documentation technique

Déclaration de conformité UE

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél: [phone], déclarons sous notre entière responsabilité que le produit :

Description Accessoire	pour souffleur avec bloc d'alimentation Husqvarna 325iLK
Marque Husqvarna
Type/Modèle BA101
Identification Les numéroes de série à partir de 2022 et ultérieurs

est entiement conforme à la reglementation et aux directives de l'UE suivantes :

Réglementation Description
2006/42/EC « relative aux machines »
2000/14/EC « relative aux émissions sonores dans l'environnement »
2011/65/UE	« relative à la limitation de l'utilisation de certaines substances dangereuses au sein d'équipements électriques etlectroniques »

et que les normes et/ou les specifications techniques suivantes sont appliquées : IEC 60335-2-100, EN IEC 63000:2018.

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden a procedé à des examens volunteers pour le compte de Husqvarna AB. Numéro de certificat : SEC/15/2416 - Husqvarna BA101.

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden a également vérifié la conformité avec l'annexe V de la directive du conseil 2000/14/EG. Numéro de certificat : 01/012/014.

Pour toute information relative aux émissions sonores, voir Caracteristiques techniques à la page 131.

Huskvarna, 2022-05-09

Stefan Holmberg, Directeur R&D, gestion de la technologie, Husqvarna AB

Responsible de la documentation technique

TARTALOMJEGYZEK

Bevezetó. 136

Biztonsag. 137

Uzemeltetes. 143

Karbantartas. 144

Szallitas, tarolas es artilmatlanitas. 144

Muszaki adatok. 145

Noradijumi par drošuapkopi

Transport, entreposage et mise au rebut. 16

Fonctionnement. 15

Caracteristiques techniques. 16

Introduction

Description du produit

Nous avons une politique de développement continu et nous réservons donc le droit de modifier la conception et l'apparance des produits sans préavis.

accessoire ne peut etre utilise qu'vec l'unité d'alimentation prevue.Reportez-vous au chapitre relatif aux accessoires du manuel de I'opérateur de I'unité d'alimentation.

Remarque: Ce manuel traite des unités motrices à essence et des unités électriques alimentées par batterie.

L'outil est donc pour souffler les pelouses, les sentiers, les routes bitumées et autres surfaces du même genre.

Utilisation prévue

AVERTISSEMENT: Cet

Aperçu de l'outil

1. Arbre
2. Grille de prise d'air
3. Boitier du ventilateur
4. Buse d'air
5. Manuel de l'opérateur

Symboles sur l'équipement et sur l'unité motrice

Si I'outil est utilisé de manière insouciante ou non appropriée, cela pourrait cause des blessures graves voire mortelles pour l'utilisateur ou pour d'autres personnes.

Lire attentivement le manuel d'utilisation et veiller à bien comprendre les directives avant d'utiliser l'accessoire.

Portez des protections auditives, oculaires et respiratoires homologues.

Utiliser des gants de protection homologues.

L'utilisateur doit s'assurer qu'aucune personne ou aucun animal ne s'approche à moins de 15 metres. Lorsque plusieurs utilisateurs travaillent sur le même lieu de travail, il faut garder une distance de sécurité d'au moins 15 metres. Le souffleur peut projeter violemment des objets qui peuvent rebondir. Cela peut provoquer des léasons oculaires graves si l'équipement de sécurité recommandé n'est pas utilisé.

Le souffleur peut projeter violément des objets qui peuvent rebondir. Cela peut provoquer des léasons oculaires graves si l'équipment de sécurité recommendé n'est pas utilisé.

L'utilisateur de l'outil doit s'assurer, pendant le fonctionnement, qu'il n'y a pas de personnes ou d'animaux à moins de 15 metres.

Risque de perte des doigts ou de la main dans la aube de la soufflante. N'ouvre ni ne retirez les dispositifs de protection ou les filets alors que le moteur tourne.

Remarque: Les autres symboles et autocollants apposés sur l'outil se rapportent aux exigences en matière de certification pour certains marchés.

Sécurité

Définitions relatives à la sécurité

Les averissements, recommandations et remarques soulignent des points du manuel qui revêtent une importance particulière.

AVERTISSEMENT:Indique

la presence d'un risque de blessure ou de décès de l'utilisateur ou de personnes à proximite si les instructions du manuel ne sont pas suivies.

MISE EN GARDE: Indique la présence d'un

risque de dommages au produit, à d'autres apparèils ou à la zoneAdjacente si les instructions du manuel ne sont pas suivies.

Remarque: Utilisé pour donner des renseignements plus détaillés qui sont nécessaires dans une situation donnée.

IMPORTANTES CONSIGNES DE SECURITE

AVERTISSEMENT : Lire toutes

les instructions et consignes de sécurité.
Le non-respect de ces instructions et consignes peut provoquer une électrocution, un incendie et des blessures graves.

LIRE TOUTES LES INSTRUCTIONS

AVANT D'UTILISER L'APPAREIL

Lire attentivement le manuel d'utilisation et veiller à bien comprendre les directives avant d'utiliser l'outil.

AVERTISSEMENT: Afin de réduire

le risque d'electrocution, ne pas exposer l'util à la pluie - le ranger à l'intérieur.

• Cet outil ne doit pas etre considere comme un jouet. Porter une attention particuliere lors de travaux effectués a proximite d'enfants.
• Utiliser uniquement de la manière décrite dans le present manuel. Utiliser uniquement les accessoires recommendés par le fabricant.
• Ne pas utiliser si le fil ou la fiche sont endommages.
• Si l'appareil ne fonctionne pas comme il le devrait, s'il est tombé, s'il a été endommagé, s'il a été laxée dehors ou s'il est tombé dans l'eau, le rapporter au centre d'entretien.
• Ne pas manipuler la prise ou l'appareil avec les mains humides.
• N'insérer aucun objet dans les ouvertures. Ne pas utiliser si une ouverture est bloquée. Nettoyer les ouvertures pour éliminer la poussière, les mousse, les poils ou tout ce qui pourrait obtruer le passage de l'air.
• Tenir les cheveux, les vêtements amples, les doigts et toute autre partie du corps éloignés des ouvertures et des pieces en mouvement.
• Porter une attention particulière lors du nettoyage dans les escaliers.
• Ne pas utiliser pour ramasser un liquide combustible ou inflammable ou à proximé d'un tel liquide.

Consignes générales de sécurité

AVERTISSEMENT : Lire les consig

de sécurité qui suivent avant d'utiliser l'outil.

• Lire attentivement le manuel de l'opérateur et s'assurer de bien comprendre les instructions avant d'utiliser l'outil.
• Ce manuel de l'opérateur doit être lu avec le manuel de l'opérateur de l'unité d'alimentation pour obtenir les renseignements d'utilisation complets.
• La conception de l'outil ne peut enaucun cas etre modifie sans I'autorisation du fabricant. Ne pas utiliser un outil qui semble avoir ete modifie par d'autres, et always utiliser des accessoires

d'origine. Les modifications et les accessoires non autorisés peuvent engendrer des blessures graves ou la mort de l'utilisateur ou d'autres personnes.

Consignes de sécurité pour l'utilisation

AVERTISSEMENT:Lire

les messages d'advertisement qui suivent avant d'utiliser l'appareil.

AVERTISSEMENT: Ce produit

produit un champ electromagnetique pendant le fonctionnement. Ce champ magnétique peut, dans certains cas, nuire aux implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, nous recommendons aux personnes ayant des implants Médicaux de consulter leur médecin et le fabricant de l'implant Médical avant d'utiliser le produit.

• Ne jamais utiliser l'outil en cas de fatigue, de maladie, d'absorption d'alcool ou d'autres drogues, ni en cas de prise de médicaments pouvant nuire à l'acuité visuelle, au jugement et à la coordination.
• Ne jamais utiliser un produit défectueux.
• Tous les couvercles et toutes les protections doivent être montés avant le démarriage. Si le produit fonctionne à l'essence, s'assurer que le capuchon de la bougie d'allumage et le fil d'allumage ne sont pas endommages, afin d'éviter le risque de décharge électrique.
• L'utilisateur doit s'assurer qu'aucune personne ouaucun animal ne s'approche a moins de 15 metres. Lorsque plusieurs utilisateurs travaillent sur le mêmelieu de travail, il faut garder une distance de sécuritéd'au moins 15 metres.
• Ne laissez jamais un enfant utiliser le produit.
• Ne laïsez jamais desgensutiliserleproduitsans d'abord s'assurer qu'ils ont lu et compris le contenu du manuel de I'opérateur.
• Ne retirez jamais la grille de prise d'air.
• Ne jamais toucher à la bougie ou au cable d'allumage lorsque le moteur tourne. Si vous touchez à la bougie d'allumage ou à la prise vous pourriez subir un choc électrique.
• Consultez toujours les autorités locales pour vous assurer de respecter les règlements en vigueur.
• Tenez toute partie du corps à l'écart des surfaces chaudes.
• Il est recommandé de consulter un expert en cas de doute. Communique avec votre concessionnaire ou

votre atelier d'entretien. Éviter toutes les utilisations qui vous semble difficultes.

Garder l'ouverture du souffleur aussi pres du sol que possible. Utiliser toute la longueur du tube de soufflage afin de garder le courant d'air proche du sol.
Utiliser la machine pendant les heures de travail habituelles afin d'eviter les perturbations inutilles. Eviter de travailler tout le matin ou tard le soir.
- Étre conscience du voisinage. Si une personne s'approche de la zone de travail, relâcher l'accéléateur ou la gachette de puissance jusqu'à ce que cette personne se trouve à une distance sécuritaire. Éloigner l'aspiro-souffleur des personnes, des animaux, des aires de yeux, des fenêtres ouvertes, des voitures, etc. La force de l'air peut projeter ou faire ricocher des pierres, des débris ou autres, ce qui peut blesser des personnes ou des animaux, casser des vitres ou cause d'autres dommages.
- Ne placez jamais les mains ou d'autres objets dans le carter de l'aspiro-souffleur, afin d'éviter le risque de blessures très graves résultat de la rotation de la roue à ailettes.
- Gardez la surface extérieure exemple d'huile et de carburant.
- N'utilisez jamais l'équipement pour l'epandage de produits chimiques, d'engrais ou d'autres substances qui peuvent containir des matières toxiques.
- Pour éviter de propagated les flammes, ne pas utiliser l'appareil pres des feuels ou de broussailles, de foyers, de barbecues, de cendriers, etc.
- Ne jamais tremper l'outil dans l'eau ou tout autre liquide ou l'en asperger.
- Tenez toutes la machine à deux mains. Tenez la machine sur le côte du corps.
- Si le produit fonctionne à l'essence, laisser le moteur refroidir avant de faire le plein.
- Les puissants jets d'air peuvent déplacer des objets à une vitesse telle qu'ils peuvent ricocher et cause de graves blessures aux yeux.

• Arrête le moteur avant de monter ou démonter des accessоires ou d'autres pieces.
• Ne pas utiliser ce produit par mauvais temps, par exemple, en cas de brouillard écais, de forte pluie, de vent violent, de grand froid, etc. Travailler par mauvais temps est éprouvant et ajoute des risques, par exemple, un sol glissant.

Assurez-vous qu'il est possible de vous déplacer et de vous tenerABOUT en toute sécurité. Repérer les évventuels obstacles (racines, roches, branches, fossés, etc.) en cas de déplacement imprévu. Faire très attention pendant le travail sur une pente.

• Ne jamais déposer le produit quand le moteur tourne à moins de l'avoir sous les yeux.
• Si le produit fonctionne à l'essence, les gaz d'échéancement du moteur contiennent du monoxyde de carbone, ce qui peut provoquer un empoisonnement au monoxyde de carbone. C'est la raison pour laquelle il ne faut pas démarrer ou utiliser le produit à l'intérieur ou dans un lieu mal aéré.
• L'aspiro-souffleur ne doit pas être utilisé sur une échelle ou un échafaudage, ou sur tout autre endroit en hauteur (par exemple un toit). Une telle'utilisation pourrait provoquer des blessures graves.

• Ne pas utiliser le produit s'il est impossible d'appeler de l'aide en cas d'accident.
• Ne placez jamais des objets dans l'ouverture de prise d'air, car cela pourrait restreindre la circulation de l'air et cause des dégats à l'appareil.
• S'assurer que le produit n'entre pas en contact avec une clôture, un arbre ou tout autre object solide. Le non-respect de cette consigne pourrait entraîner des dommages à la machine et cause de graves blessures.
• Rester attentif aux appels ou cris d'advertissement en cas de port de protecteurs d'oreilles. Enlevez toujours les protecteurs d'oreilles dés que le moteur s'arrête.

Autres renseignements relatifs à la sécurité

• Éviter les environnements dangereux - ne pas utiliser d'appareils dans des endroits humides ou mouillés.

• Ne pas utiliser sous la pluie.

• Tenir à l'écart des enfants : tous les visiteurs doivent être tenus àonne distance de la zone de travail.

• S'habiller convenablement - ne jamais porter de vêtements amples ou de bijoux. Ils peuvent se coincer dans les pieces mobiles. Il est recommendé de porter des gants en caoutchouc et des chaussures robustes pour travailler à l'extérieur. Le cas échéant, portez un couvre-chef pour couvir les cheveux longs.
• Porter des lunettes de sécurité – toujours porter un masque à poussière en cas d'utilisation de l'appareil en milieu poussièreux.
  Utiliser le bon apparéil - ne pas utiliser un apparéil pour une autre tâche que celle à laquelle il est destiné.
• Prévenir les démarrages accidentels - ne pas laisser le doigt sur la gachette d'un apparéil branché lors de son transport. S'assurer que l'interrupteur est en position d'arrêt lors du branchement.
• Ne pas forcer l'appareil - il offre de plusieurs résultats et le travail est effectue de façon plus sécuritaire s'il tourne au régime pour lequel il a été créé.
• Ne pas se pencher trop en avant - garder l'équilibre et un bon appui au sol en tout temps.
• Rester vigilant - être conscient de ce que l'on fait.
  Faire preuve de bon sens Ne pas faire fonctionner l'appareil lorsqu'on est fatigué.
• Ranger les apparèils inutilisés à l'intérieur - lorsqu'ils ne sont pas utilisés, les apparèils doivent être ranges à l'intérieur, dans un endroit sec et en hauteur ou verrouillé, hors de portée des enfants.
• Entretenir l'appareil avec soin - garder l'arête de coupe bien affuitede et propre pour obtenir des performances optimes et réduire les risques de blessures. Respecter les instructions concernant la lubrication et le changement des accessoires. Garder les poignées sèches, propres et exemples d'huile et de graisse.
• Vérifier les pieces endommagées – avant toute utilisation de l'appareil, il convient de vérifier soignement qu'une protection ou toute autre piece endommagée fonctionne correctement et remplit sa fonction prévue. Vérifier l'alignement des pieces mobiles, le grippage des pieces mobiles, la rupture de pieces, le montage et tout autre état susceptible de nuire à son fonctionnement. Une protection ou toute autre piece endommagée doit être réparée ou remplaceé ajustement par un centre d'entretien autorisé, sauf indication contraire dans ce manuel.

Équipement de protection personnelle

AVERTISSEMENT:Lire

les messages d'advertissement qui suivent avant d'utiliser l'appareil.

• Toujours utiliser un équipement de protection personnelle homologué lors de l'utilisation de l'appareil. Cet équipement de protection personnelle n'élimine pas complètement les risques de blessures, mais il peut en réduire la gravité en cas d'accident. Laisser le concessionnaire vous aider à selectionner l'equipement ajustat.
• Porter des protecteurs d'oreille homologues qui assurent une réduction adequate du bruit. L'exposition prolongée au bruit peut cause des léasons auditives permanentes.
  Utiliser un dispositif de protection homologué pour les yeux. Porter également des lunettes de protection homologuées en cas d'utilisation d'une visière. Les lunettes de protection homologuées doivent être conformes à la norme ANSI Z87.1 aux États-Unis ou à la norme EN 166 dans les pays de l'Union europeenne.

• Utiliser une protection respiratoire lorsqu'il y a un risque de poussière.

• Utiliser des gants au besoin, par exemple lors de la fixation, de l'examen ou du nettoyage de l'équipement.

• Porter des bottes ou chaussures antidérapantes robustes.

• Utiliser des vêtements faits de tissus résistants. Toujours utiliser des pantalons longs et lourds et des manches longues. Ne pas porter des vêtements amples qui peuvent se prendre dans les broussailles et les branches. Ne pas porter des bijoux, des pantalons courts, des sandales et ne pas marcher pieds nus. Garder les cheveux au-dessus des épaules.
  Garder une trousse de premiers soins à portée de main.

Consignes de sécurité pour l'entretien

AVERTISSE

MENT:Lire

les messages d'advertissement qui suivient avant d'utiliser l'outil.

Effectuer une inspection générale de l'appareil avant de l'utiliser. Consulter le calendrier d'entretien.

Effectuer l'entretien et les réparations conformément aux instructions fournies dans ce manuel. Certaines réparations et tâches d'entretien doivent être effectuées par des spécialistes formés et qualifiés. Voir les instructions à la section Entretien.

Toujours vérifier qu'aucun object n'obstrue la grille de prise d'air avant de commencer les travaux.

Afin d'éviter tout dommage causé par une chute de la machine, celle-ci doit être montée ou démontée à un niveau pres de la surface du sol.

CONSERVER CES INSTRUCTIONS

Fonctionnement

Utilisation de l'outil

Remarque: Respecter les personnes qui se trouvent dans l'entourage en évitant d'utiliser la machine à des heures indues, par exemple tard leoir ou tout le matin. Reduire les niveaux de bruit en limitant le nombre d'appareils utilisés simultanément. Lire attentivement et suivre les conseils simples presentés ci-dessous afin de déranger les voisins le moins possible.

1. Utiliser un râteau ou un balai pour dégager les débris coincés dans le sol.
2. Nettoyer les coins, en partant des coins vers l'extérieur. Ceci permettra d'éviter l'accumulation de débris qui pourrait être projétés dans le visage.
3. Utilisez l'aspiro-souffleur au plus bas régime ou à la plus BASSE VITESSE possible. Il est rarement nécessaire d'utiliser l'outil à plein régime ou à pleine vitesse, et plusieurs procédures de travail peuvent se faire à demi-égime ou demi-vitesse. Un plus petit régime ou une vitesse moins grande signifie moins de bruit et de poussière, et il est également plus facile de garder le contrôle sur les déritus que vous entassez ou déplacez.

4. Réduire la durée de souffrage en humidifient légèrement les zones poussièresuses ou en utilisant un pulvérisateur.

5. Réduire la consommation d'eau en utilisant un aspiro-souffleur只不过 que des boaux à eau pour différentes tâches sur la pelouse et dans le jardin, telles que les treillis, les filtres, les grilles, les verandas, etc.

6. Faites preuve de prudence lorsque vous travailliez pres de plantes. La force de l'air pourrait endommager les jeunes plantes.
7. La vitesse du jet d'air se règle à l'aide de la commande d'accélération ou gachette de puissance. Sélectionner la vitesse la mieux adaptée à la tâche en cours.
8. Tenir compte de la direction du vent. Le travail est plus facile s'il est effectué dans la direction du vent.
9. L'utilisation du souffleur pour déplacer des monticules importants prend beaucoup de temps et génére un bruit inutile.
10. Se tener bien campé et en parfait équilibre.
11. S'assurer de maintainir une distance suffisante entre le tube et la surface du sol pour éviter tout contact avec celui-ci lorsque le produit fonctionne.

12. Nettoyer une fois le travail terminé. S'assurer que des débris n'ont pas été accidentellement projetés dans le jardin d'un voisin. Jeter les débris dans une poubelle.

13. Une fois le travail terminé, le produit doit être rangé en position horizontale.

Entretien

Introduction

Voutrouvez ci-dessous quelques instructions d'entretien général. Pour obtenir des renseignements supplémentaires, communiquez avec votre atelier d'entretien.

Entretien quotidien de l'outil

AVERTISSEMENT: Arrêtez toujou

le moteur avant d'effectuer tout nettoyage ou entretien de I'équipement. Si le produit fonctionne à l'essence, débranchez le cable d'allumage de la bougie. Si le produit fonctionne à batterie, retirez la batterie.

AVERTISSEMENT : Tenez toute p

du corps à l'écart des surfaces chaudes.

1. Nettoyez la surface extérieure de l'aspiro-souffleur.
2. Assurez-vous que tous les carters sont exempts de fissures.
3. Vérifiez que le produit est en parfait état d'utilisation.
4. Assurez-vous que l'ensemble des vis et des écrous sont bien serrés.
5. Nettoyez les étiquettes au moyen d'un chiffon humide et d'un détergent doux.

Vérification de la grille de prise d'air

1. Vérifiez que la prise d'air n'est pas obstruée (par des feuilles ou des déchets p. ex.) sur tous les côtes de la machine. Si la prise d'air est obstruée, la capacité de soufflage du produit diminue et la température de fonctionnement du moteur augmente, ce qui peut entraîner la défaillance du moteur. Arrêtez le moteur et dégagez l'obstruction.

Transport, entreposage et mise au rebut

Transport et entreprises

Effectuer les étapes suivantes après chaque utilisation :

• Laissez refroidir le moteur avant de ranger l'appareil.
• Entreposez l'équipement dans un endroit intérieur frais et sec, hors de portée des enfants.

Remisage saissonnier

Préparez l'appareil pour le remisage en fin de saision ou s'il ne sera pas utilisé pendant plus d'un mois. Si vous allez entreprises l'accessoire de soufflante pendant une longue période :

• Nettoyer l'appareil.
• Inspectez l'accessoire pour détecter les pièces desserrées ou endommagées. Serrez toutes les vis desserrées.
• Remplacer toute piece endommagée, usee ou brisée.
  Au début de la saison suivante, n'utiliser que du carburant neuf affichant le rapport approprié d'essence et d'huile.

\section*{Caracteristiques techniques}

Données techniques des produits à essence

BA101

Poids

Poids, lb/kg 4,2/1,9

BA101
Niveau sonores7
Niveau de pression sonore équivalent à l'oreille de l'utilisateur mesure selon la norme EN15503, dB(A)	99
Niveau de vibrations8
Niveau de vibrations équivalents (ahv,eq) au niveau des poignées, mesurés selon la norme EN 15503, en m/s2
Poignées avant et arrêté : 5,6/8,3
Rendement du ventilateur9
Vitesse maximale de l'air avec buse standard, m/h / m/s : 148/66
Débit d'air avec buse standard, pi3/min / m3/min 529/15

Données techniques des produits à batterie

325iLK + Blower attachment BA101
Poids
Poids, lb/kg 5,1/2,3, +4,2/1,9
Niveaux sonores
Niveau de pression sonore à l'oreille de l'utilisateur mesure selon la norme ISO 26868, dB (A) 10
Doté des accessoires homologués (d'origine), dB(A) 93
Niveaux de vibrations 11
Niveau de vibration à la poignée mesure selon la norme EN 62841-1, m/s2
Doté des accessoiresapprovés (d'origine), gauche/droite m/s 1,6/1,1
Rendement du ventilateur 12
Vitesse maximale de l'air en mode normal pour la buse standard, m/h / m/s : 117/52
Débit d'air en mode normal avec buse standard,pcm / m3/min 495/14

Contedio

Introduccion. 18

Seguridad 19

Funcionamento. 23

Mantenimiento 23
