NÁVOD NA OBSLUHU GIEH 824470 X GRUNDIG

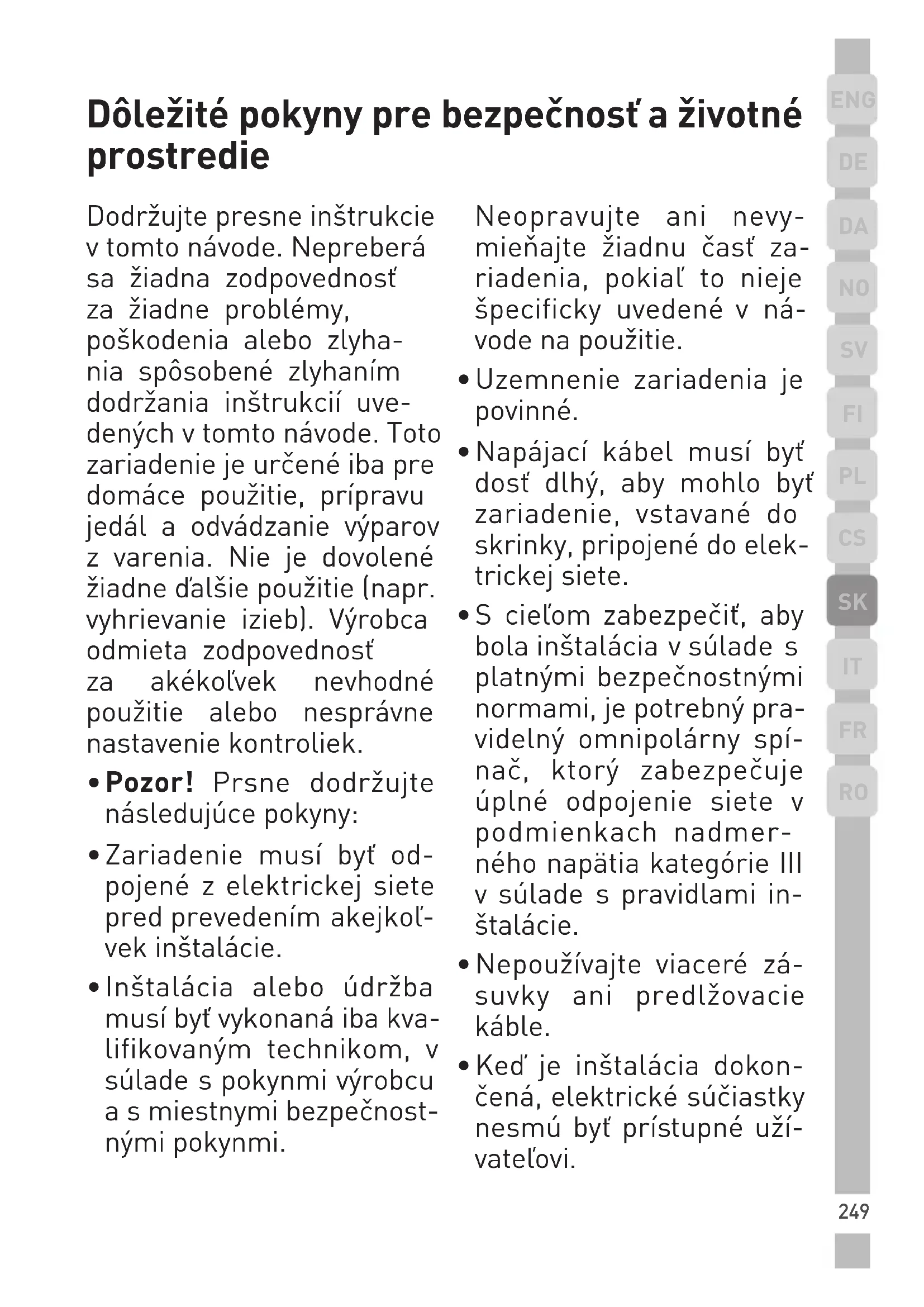

Dôležité pokyny pre bezpečnosť a životné prostredie

Dodržujte presne inštrukcie v tomto návode. Nepreberá sa žiadna zodpovednosť za žiadne problémy, poškodenia alebo zlyhania spôsobené zlyhaním dodržania inštrukcií uve-dených v tomto návode. Toto zariadenie je určené iba pre domáce použitie, prípravu jedál a odvádzanie výparov z varenia. Nie je dovolené žiadne dálšie použitie (napr. vyhrievanie izieb). Výrobca odmieta zodpovednosť za akékolívek nevhodné použitie alebo nesprávne nastavenie kontroliek.

• Pozor! Prsne dodržujte následujúce pokyny:
• Zariadenie musí byť odpojené z elektrickej siete pred prevedením akejkol'vek inštalácie.
• Inštalácia alebo údržba musí byť vykonaná iba kvalifikovaným technikom, v súlade s pokynmi výrobcu a s miestnymi bezpečnostnými pokynmi.

Neopravujte ani nevy-mieňajte žiadnu časť za-riadenia, pokial’ to nieje špecificky uvedené v ná-vode na použitie.

• Uzemnenie zariadenia je povinné.
• Napájací kábel musí byt dost dlhý, aby mohlo byt zariadenie, vstavané do skrinky, pripojené do elektrickej siete.

- S ciel'om zabezpečit, aby bola inštalácia v súlade s platnými bezpečnostnými normami, je potrebný pravidelný omnipolárny spínač, ktorý zabezpečuje úplné odpojenie siete v podmienkach nadmerného napätia kategórie III v súlade s pravidlami inštalácie.

• Nepoužívajte viaceré zá-suvky ani predlžovacie káble.
• Ked' je inštalácia dokončená, elektrické súčiastky nesmú byť prístupné užívatel'ovi.

• Zariadenie a jeho prístupné časti sa počas použitia zahrievajú. Dávajte si pozor, aby ste sa nedotkli horúcich súčiastok.
• Zabezpečte, aby deti ne-hrali so zariadením; deti držte d'alej a dohliadajte na ne, pretože prístupné časti sa môžu počas používania veľmi zohriat.
• Pre l'udí s kardiostimulátormi a aktivnymi implantátmi je dôležité pred použitím indukčnej varnej dosky skontrolovať, či je ich kardiostimulátor kompatibilný so zariadením.
• Počas a po používaní nedotýkajte horúcich častí zariadenia.
• Vyhnite sa kontaktu s oblečením alebo inými horlavými materiálmi, dokým nie sú všetky časti zariadenia dostatočne ochladené.
• Neumiestňujte horľavé materiály na alebo vedľa zariadenia.
• Prehriate tuky a oleje sa l'ahko vznietia. Dohliadajte na varenie jedál bohatých na tuky a oleje.
• Ak je povrch prasknutý, vypnite prístroj, aby ste sa vyhli možnosti elektrického šoku.
• Zariadenie nie je zame-rané na použitie s von-kajším časovačom alebo samostatným dial'kovým kontrolným systémom.
• Varenie na varnej doske s olejom alebo tukom bez dohl'adu môže byť nebezpečné a spôsobit požiar.
• Na proces varenia sa musí sa dohliadať. Krátkodobé va- renie musí byť neustále monitorované.
• NIKDY sa nepokúšajte zahasiť požiar vodou. Namiesto toho vypnite zariadenie a uduste plamene napríklad pokrievé kou alebo protipožiarnou dekou.

Nebezpečenstvo požiaru: nenechávajte objekty na varných plochách.

• Nepoužívajte parné čističe!
• Neumiestňujte kovové predmety ako sú nože, vidličky, lyžice a pokrievky na povrch varnej dosky, kedže sa môžu prehriat.

- Pred pripojením zariadenia k elektrickej sieti: skontrolujte typový štítok (na spodnej strane prístroja), aby ste zabezpečili, že napätie a výkon budú zodpovedať hodnotám siete, a že je zásuvka vhodná. V prípade pochybností kontaktujte kvalifikovaného elektrikára.

- VAROVANIE: Po použití vypnite varnú dosku z kontrolného zariadenia a ne-spoliehajte sa na detektor hrncov.

- Zabráňte pretečeniu; varení alebo ohreve tekutín znížte prívod tepla.

- Nenechávajte zahrievacie články zapnuté s prázdnymi nádobami alebo bez nádob.

- Ked'je varenie dokončené, vypnite príslušnú plochu.

- Nikdy nepoužívajte hliníkovú fóliu na varenie a nikdy neumiestňujte výrobky balené hliníkom na povrchu varnej plochy. Hliník by sa roztopil a poškodil zariadenie bez možnosti opravy.

- Nikdy nezohrievajte plechovky alebo konzervy obsahujúce jedlo bez ich otvorenia: mohli by explo-dovat! Toto upozornenie sa vztahuje aj na dálšie typy tý varných dosiek.

- Vysoká úroveň výkonu, ako je funkcia Booster, by sa nemala používať na ohrievanie určitých kva-palín, ako je napríklad olej na vyprážanie. Nadmerné zohriatie môže byť nebez-pečné. V takých prípadoch odporúčame použitie niž-sieho výkonu.

• Nádoby majú byť umiestnené priamo na varnú dosku a vycentrované. V žiadnom prípade nič ne-vkladajte medzi nádobu a varnú dosku.
• Pri príliš vysokých teplo-tách zariadenie automa-ticky zníži úroveň výkonu varných plôch.
• Pred prevedením čisteniaspôsobom.
  alebo údržby odpojte výrobok z elektrickej siete odpojením zo zásuvky alebo odpojením hlavného ističa.
• Pri akejkol'vek inštalácii alebo údržbe vždy noste pracovné rukavice.
• Zariadenie môžu používať deti vo veku 8 rokov a staršie a osoby s fyzickými, zmyslovými alebo duševnými poruchami alebo osoby bez akejkol'vek skú-senosti alebo potrebných znalostí za predpokladu, že sú pod dohl'adom alebo dostali pokyny týkajúce sa bezpečného používania za-riadenia a za predpokladu, že majú dôkladné pocho-penie súvisiacich rizík.
• Dávajte pozor, aby sa deti nehrali so spotrebičom.
• Čistenie a údržbu nesmú vykonávať deti, pokial' sa na ne nedohliada.
• Miestnosť musí byť správne vetraná, ked' sa digestor používa súčasne s inými spalovacími zariadeniami, plynom alebo iným
• Digestor musí byť pravidelne čistený vnútorne aj zvonka (ASPOŇ RAZ ZA MESIAC) v súlade s po-iiikynmi na údržbu. Nedodržanie pravidiel pre čistenie digestora a výmeny a čistenie filtra má za následok nebezpečenstvo požiaru.
• Prísne sa zakazuje flambovanie jedla. Použitie otvoreného plameňa môže poškodit filtre a spôsobit nebezpečenstvo požiaru. Preto sa mu musíte za každých okolností vyhnút.
• Pri vyprážaní je potrebné venovať mu mimoriadnu pozornosť, aby sa zabránilo prehriatiu a vzplanutiu oleja.

Dôležité pokyny pre bezpečnosť a životné prostredie

- Pozor! Ked'je varná doska• Používajte iba upevňovacie zapnutá, prístupné časti skrutky dodávané s výrob-digestora sa môžu zohriat. kom na inštaláciu, alebo

- Pozor! Nezapájajte zariadenie do elektrickej siete, pokým nie je inštalácia dokončená.

- Pokial' ide o technické bezpečnostné opatrenia, ktoré sa musia prijať pri odsávaní dymu, musia sa prísne dodržiavať pred-pisy vydané miestnymi orgánmi.

- Extrahovaný vzduch ne-smie byť vedený cez tie isté kanály, ktoré sa používajú na extrakciu výparov vznikajúcich spal’ovaním plynu alebo inými typmi spal’ova-cích zariadení.

- Nikdy nepoužívajte an neopúšťajte digestor bez správne inštalovaných žiaroviek, aby ste predišli riziku úrazu elektrickým prúdom.

- Nikdy nepoužívajte digestor, pokial' nie je správne namontovaná mriežka!

- Ak sa digestor používa spolu s inými zariadeniami napájanými elektrickou energiou, podtlak v miestnosti nesmie presiahnuť 4 Pa (4 x 10-5 bar). 10-5 bar).

• Zariadenie je navrhnuté, testované a vyvinuté v sú-lade s nariadeniami:
• Bezpečnosti: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.

Výkonu: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISP 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Odporúčania pre správne použitie pre zníženie dopadu na životné prostredie: Ked' začnete variť, zapnite digestor na minimálnu rýchlost a nechajte ho niekol’ko minút zapnutý, dokonca aj po dokončení varenia. Rýchlost zvyšujte iba pri veľkom množstve výparov, funkciu Booster používajte iba vo výnimočných prípa-doch. Pre udržanie efek-tívneho chodu systému znižovania pachov, vymie-najte uhlíkové filtre, ak je to nutné.

Súlad s nariadením WEEE a lik-vidácia vyradeného produktu:

Tento produkt sa vyrobil z vysokokvalitných dielov a materiálov, ktoré sa dajú opätovne použit a sú vhodné na recykláciu. Produkt na konci životnosti nevyhadzujte do bežného domáceho a iného druhu odpadu. Odvezte ho do zberného miesta pre recykláciu elektrických a elektronických zariadení. Umiestnenie najbližšieho zberného miesta vám oznámia miestne úra- dy.

Dodržiavanie smernice RoHS

Produkt, ktorý ste zakúpili, spíňa smernicu EÚ RoHS (2011/65/EU). Neobsahuje škodlivé ani zakázané materiály špecifikované v smernici.

Informácie o balení

Baliace materiály produktu sa vyrobili z recyklovatel'ných materiálov v súlade s našimi národnými nariadeniami na ochranu životného prostredia. Baliaci materiál nelikvidujte spolu s komunálnym alebo iným odpadom. Zoberte ho na zberné miesto baliaceho materiálu, ktoré vytvorili miestne úrady.

Použitie

Indukčný varný systém je založený na fyzikálnom fenoméne magnetic- kej indukcie. Hlavnou charakteristi- kou tohto systému je priamy prenos energie z generátora do hrnca.

Výhody: V porovnaní s elektrickými varnými doskami je vaša indukčná doska:

• Bezpečná: nižšia teplota sklenéh povrchu.
• Rýchlejšia: nižšie časy zohriat jedla.
• Presnejšia: doska okamžite reaguje na príkazy
• Efektívnejšia: 90% absorbovanje energie sa premení na teplo. Na-vyše, hned'ako sa hrniec odoberie z varnej dosky, okamžite sa pre-ruší prenos tepla a zabráni sa zby-točným tepelným stratám.

2.1 Varné nádoby

Používajte iba nádoby nesúce pol

Dôležité: aby ste sa vyhli trvalému poškodeniu povrchu varnej dosky, nepoužívajte:

-nádoby bez perfektne rovného dna.

– nádoby s drsným dnom, aby ste predišli poškriabaniu varnej dosky. –nikdy neumiestňujte horúce hrnce a panvice na kontrolný panel varnej dosky

Indukčné varenie využíva na generovanie tepla magnetizmus. Nádoby preto musia obsahovať železo. Skúste, či je materiál hrnca magnetický za použitia magnetu. Ak nie sú hrnce magnetické, nie sú vhodné.

2.1.2. Odporúčané priemery dna hrncov

Dôležité: Pokiaľ nie sú hrnce správnej veľkosti, tak sa varné plochy nezapnú. Podrobnosti o minimálnom priemere hrnca, ktorý je potrebné použiť v každej zóne, nájdete v ilustrovanej časti tejto príručky.

2.2 Šetrenie energie

Odporúčania pre lepšie výsledky:

– Používajte hrnce a panvice s priemerom dna rovným priemeru varnej zóny.
– Používajte iba hrnce a panvice s plochým dnom.
– Ak je to možné, vždy nechávajte pokrievky na hrncoch počas varenia.
– Varte zeleninu, zemiaky atd. v malom množstve vody pre zníženie doby varenia.
–Používajte tlakový hrniec, viac znižuje spotrebu energie a dobu varenia
-Umiestnite hrniec do stredu varnej zóny naznačenej na varnej doske.

Extrakčný systém sa môže použit v dvoch verziách: vonkajšie odsávanie a odvedenie alebo ako filter s vnútornou recirkuláciou.

Použitie

Extrakčná verzia

Obr.7

Výpary sa odvádzajú smerom von cez sériu potrubí (zakúpené samostatne), ktoré sú pripevnené k dodanej spojovacej prírube. Priemer výfukovej rúry musí zodpovedať priemeru spojovacieho krúžku:

Ďalšie informácie nájdete na stránke týkajúcej sa extrakčnej verzie v obrázkovej časti tejto príručky.

Obr.7c

Pripojte výrobok k nástenným výfukovým potrubiam a otvorom s priemerom zodpovedajúcim výstu-pu vzduchu (spojovacia príruba).

Použitie výfukových potrubí na ste- nu a otvorov s menším priemerom môže znížit účinnosť odsávania a drasticky zvýšit hladinu hluku.

Preto odmietame akúkol'vek zodpovednosť s týmto spojenú.

- Použite potrubie s čo najmenším počtom zatáčok (maximálny uhol: 90°).

- Vyhnite sa výrazným zmenám priemeru potrubia.

Filtračná verzia

Obr. 8

Extrahovaný vzduch sa predtým, ako sa vráti spät do miestnosti, pre-filtruje v špeciálnych tukových fil-troch a filtroch pachov.

Výrobok je dodávaný so všetkými potrebnými dielmi pre štandardnú inštaláciu, pričom vývod vzduchu je umiestnený v prednej časti podstavca skrine.

Štyri vysokovýkonné keramické filtre s aktivnym uhlím sú už dodávané spolu s výrobkom. Keramické filtre sú inovatívne modulárne filtre s uhlím, ktoré sa regenerujú (vid časť Údržba - filtre s aktivnym uhlím v tejto príručke).

Ich chemicko-fyzikálne vlastnosti umožňujú mimoriadne účinnú absorpciu zápachu a vysokú mechanickú odolnost.

Ďalšie informácie nájdete na strán- ke týkajúcej sa filtračnej verzie (v obrázkovej časti tejto príručky). Obr. 13b

Inštalácia

Elektrická a mechanická inštalácia musí byť vykonaná kvalifikovaným personálom.

Elektrické spotrebiče sú navrhnuté tak, aby boli v prípade TOP inštalácií zabudované do pracovnej dosky s hrúbkou 2 až 6 cm; 2,5 - 6 cm v prípade zariadení FLUSH.

Minimálna vzdialenost' medzi varnou doskou a stenou musí byt minimálne 5 cm vpredu, minimálne 4 cm na boku a minimálne 50 cm vzhľadom na vyššie uvedené stenové jednotky.

Poznámka: Odporúčané vzdiale- nosti sú orientačné: pri navrhovaní priestorov postupujte podľa poky- nov výrobcu kuchyne.

- Odpojte zariadenie z elektrickej siete.

- Inštalácia musí byť vykonaná odborne kvalifikovaným personálom, ktorý je oboznámený s príslušnými inštalačnými a bezpečnostnými normami.

- Výrobca odmieta akúkol'vek zodpovednosť za l'udí, zvieratá alebo veci v prípade nedodržania pokynov uvedených v tejto kapitole.

- Napájací kábel musí byť dosta-točne dlhý na to, aby umožnil pre-sunutie varnej dosky z pracovnej dosky.

- Uistite sa, že napätie na typovom štítku na spodnej strane prístroja zodpovedá napätiu v dome, kde bude inštalovaný.

- Nepoužívajte predlžovacie káble. - Uzemnenie sa vyžaduje zo zákona.

- Zemniaci sietový kábel musí byť o 2 cm dlhší ako ostatné káble

- Ak spotrebič pre domácnosť nie je vybavený napájacím káblom, použite ho s minimálnym prieme-rom vodiča 2,5 mm2 pre výkon až do 7200 W. pri vyšších úrovniach výkonu musí byť priemer 4 mm2.

- V žiadnom bode po dĺžke nesmie kábel dosiahnuť teplotu nad 50 ° C nad izbovú teplotu.

- Prístroj je určený na trvalé pripojenie k elektrickej sieti, preto pripojte k pevnej sieti prostredníctvom štandardného omnipolárneho spínača, ktorý zaistuje úplné odpojenie siete v podmienkach ejprepätia kategórie III, a ktorý je po inštalácii lahko prístupný

Poznámka: Pre pripojenie spotrebiča pomocou volitelného jednofázového alebo trojfázového pripojenia je potrebné odstrániť existujúci kábel a nahradiť iným typom (nie je súčasťou dodávky) s nasledujúcimi parametrami: jednofázové pripojenie: H05V2V2-F 3G4 kábel trojfázového pripojenia: H05V2V2-F 5G2.5 kábel

Inštalácia

Pozor! Pred opätovným pripojením okruhu k elektrickej sieti a kontrolou jeho správnej prevádzky vždy skontrolujte, či bol sieťový kábel správne namontovaný.

Pozor! Prepojovací kábel musí byť vymenený autorizovaným personálom alebo rovnako kvalifikovanou osobou.

3.2 Zostavenie

Pred začatím inštalácie:

• Po vybalení výrobku skontrolujte či počas prepravy nebol poškodený a v prípade problémov sa pred inštaláciou obrátte na svojho predajcu alebo zákaznícky servis.
• Skontrolujte, či veľkosť výrobk zodpovedá miestu inštalácie.
• Skontrolujte príslušenstvo vo vnútri balenia (umiestnené tam pre l'ahšiu prepravu), ako sú vrecká obsahujúce skrutky, záručný list atd'. Zoberte ich a bezpečne ich uchovajte.
• Takisto skontrolujte, či je na mieste inštalácie zásuvka.

Príprava skrinky pre inštaláciu:

• Výrobok nemožno inštalovať nad chladiace spotrebiče, umývačky riadu, ohrievače, rúry, práčky a sušičky.
• Zrežte skrinku pred vložením varnej dosky a opatrne odstráňte hobliny alebo piliny.

Dôležité: používajte jednozložkový lepiaci tmel (S) odolný voči vysokým teplotám do 250 °; pred montážou musia byť povrchy, ktoré je potrebné lepiť, starostlivo očistené, odstránením všetkých látok, ktoré môžu narušiť pril'navosť (napríklad uvolňovacie prostriedky, konzervačné látky, mastnotu, oleje, prášky, staré zvyšky lepidla atd'). tmel musí byť rovnomerne rozložený po celom obvode rámu; po lepení nechajte sušiť približne 24 hodín.

Óbr. 1b

Pozor! Pri nedodržaní inštalácie skrutiek a spojovacích prostriedkov v súlade s týmito pokynmi môže dôjst k ohrozeniu elektrickým prúdom.

Poznámka: Aby sa zabezpečila správna inštalácia výrobku, odporúča sa lepenie rúrok pomocou lepidla s nasledujúcimi vlastnosťami:

– mäkký elastický PVC film s lepidlom na báze akrylátu
– ktorý je v súlade s predpismi DIN EN 60454
– spomalovač horenia
– vynikajúca odolnost voči opotrebovaniu
– odolný voči výkyvom teploty
– môže byť použitý pri nízkych teplotách

Obsluha

4.1 Ovládací panel

Poznámka: Ak chcete vybrať príkazy, dotknite sa (stlačte) symbolov, ktoré ich reprezentujú (pozrite si stranu 3).

Klúče

1. ZAP/VYP na doske/ventilátore dosky
2. Indikátor pozície varnej zóny
3. Výber varnej zóny Zvýšenie/zníženie úrovne výkonu
4. Aktivácie správcu teploty
5. Indikátor ventilátora odsávača
6. Výber ventilátora odsávača Zvýšenie/zníženie rýchlosti (výkonu) odsávania
7. Aktivácia automatických funkcií Resetovať saturáciu filtra
8. Aktivovať časovač Zvýšenie/zníženie hodnoty časovača
9. Zamknutie
   9+10. Detský zámok
10. Pozastavenie / vyvolanie zobrazenia / LED

Displej/ LED

1. Zobražit úroveň výkonu
2. Zobraziť rýchlost (výkon) odsávania
3. Displej varnej zóny
4. Displej ventilátora odsávania
5. Displej časovača
6. Displej správcu teploty
7. Indikátor asistencie filtra
8. Indikátor automatickej funkcie odsávania
9. Indikátor časovača aktívny
10. Indikátor Bridge aktívny

Obsluha

Použitie varnej dosky

Predtým ako začnete, je dôležité vedieť: Všetky funkcie tejto varnej dosky sú navrhnuté tak, aby vyhovovali

najprísnejším bezpečnostným nariadeniam.

Preto:

• Niektoré funkcie sa nebudú aktivovať alebo budú automaticky deaktivované pri absencii hrncov na horákoch alebo pri nesprávnej polohe.
• V ostatných prípadoch sa aktivované funkcie automaticky deaktivujú po niekolkých sekundách, ked' špecifická funkcia vyžaduje d'alšie nastavenie, ktoré nebolo vybrané (napr.: "Zapnite varnú dosku" bez "Výberu varnej zóny" a "Prevádzkovej teploty" alebo funkcie "Funkcia uzamknutia" alebo "Časovača").

Varovanie! V prípade (napríklad) dlhodobého použitia nemusí byť varná zóna okamžite vypnutá, pre-tože je v chladiacej fáze; na displeji varnej zóny sa zobrazí symbol "H", ktorý indikuje spustenie tejto fázy. Počkajte, kým sa displej zhasne, než sa siahnete na varnú zónu.

Displej varnej zóny

displej varnej zóny indikuje:

Varná zóna zapnutá	0
Úroveň výkonu	1...9- P
Indikátor zvyškového tepla	H
Detektor hrncov	U
Funkcia správcu teploty aktívna	U
Funkcia detského zámku aktívna	L
Funkcia pauzy	II
Funkcia automatického zohriatia	R

Znaky varnej dosky

Aktivácia sejfu

Výrobok sa aktivuje iba v prítomnosti hrncov vo varnej zóne: proces ohrevu sa nespustí alebo je prerušený, ak tam nie sú žiadne hrnce, alebo ak sú odstránené.

Detektor hrncov

Výrobok automaticky detekuje prítomnosť hrncov vo varnej zóne.

Vypnutie zabezpečenia

Z bezpečnostných dôvodov má každá varná zóna maximálny prevádzkový čas, ktorý závisí od maximálnej nastavenej úrovne výkonu.

Pri vypnutí jednej alebo viacerých varných zón je prítomnosť zvyškového tepla indikovaná vizuálnym signálom na príslušnom displeji zóny pomocou symbolu “H”.

Obsluha

Prevádzka

Poznámka: Pred aktivovaním akejkol'vek funkcie musí byť aktivovaná príslušná zóna

Výkon zapnutý

Stlačte (dotknite sa) ZAP/VYP dosky/ odsávača Indikátor sa rozsvieti, čo znamená, že varná doska je pripravená na použitie Stlačte znovu pre vypnutie

Poznámka: Táto funkcia má pred ostatnými prednosť.

Výber varnej zóny

Dotknite sa (stlačte lištu výberu (3) zodpovedajúcu požadovanej varnej zóne.

9 úrovní výkonu

Produkt je vybavený doplnkovou úrovňou výkonu (po úrovni 9), ktorá zostáva aktívna po dobu 10 minút, po uplynutí ktorej sa teplota vráti k predtým nastavenej hodnote. Dotknite sa a posúvajte sa pozdlž lišty Výber (3) (po úrovni 9) a aktivujte posilňovaciu jednotku. Úroveň Booster výkonu sa zobrazí na displeji zvolenej zóny symbolom "P"

Zóny Bridge

Vdaka funkcii Bridge sú varné zóny schopné pracovať v kombinovanej prevádzke a vytvárajú jednotnú zónu s rovnakou úrovňou výkonu. Táto funkcia umožňuje rovnomerne rozložené varenie s veľkými nádobami a panvicami. Predná varná zóna "Master" sa môže použiť v kombinácii s príslušnou "Sekundárnou" varnou zónou na zadnej strane (ak chcete zistiť, ktoré zóny sú vybavené touto funkciou, pozrite si ilustrovanú časť tejto príručky). Pre aktivovanie funkcie Bridge:

- súčasne vyberte dve varné zóny,
ktoré chcete použit

- indikátor Bridge (20) v "sekundárnej" varnej zóne rozsvieti sa "☐"

- pomocou výberovej lišty (3) varenia "Master"

zóny bude možné nastavit prevádz- kovú úroveň (napájanie)

- ak chcete deaktivovať funkciu Bridge, jednoducho zopakujte rovnaký postup aktivácie

Správca teploty

Správca teploty je funkcia, ktorá umožňuje nastaviť najvhodnejšiu predvolenú teplotu na dosiahnutie požadovaného výsledku (pozri tabul'ku Správca teplôt na konci tejto kapitoly).

Obsluha

Vyberte požadovanú varnú zónu.

- Stlačte raz alebo viac krát ^3 (4) pre výber najvhodnejšej

úrovne spomedzi tých, ktoré sú do- stupné:

- Znovu stlačte pre vypnutie.

Následujúci symbol sa zobrazí na displeji zóny

pracujúcej v móde správcu teploty "U"

Zamknutie

Uzamknutie umožňuje zablokovanie nastavení varnej dosky, aby sa zabránilo náhodnému narušeniu, pričom funkcie už zostanú aktívne.

Aktivácia:

- Stlačie (9)

- LED dióda nad tlačidlom sa rozsvieti, čo znamená, že bola aktivovaná

Zopakujte pre deaktiváciu

Detský zámok

Detský zámok umožňuje zabrániť náhodnému prístupu deťom do varnej zóny a zóny extrakcie, čím zabraňuje aktivácii akýchkolľvek funkcií.

Detský zámok sa dá aktivovať len vtedy, keď je zariadenie zapnuté, ale s vypnutými varnými zónami (a zó-nou odsávania).

Aktivácia:

• odoberte akékol'vek hrnce z varnej dosky
• stlačte a podržte súčasne (9) a II (10), akustický signál signalizuje, že funkcia je aktívna a na displejoch (13) a (14) sa zobrazí “L”.

Zopakujte pre deaktiváciu

Časovač

Funkcia Časovač je odpočítavanie, ktoré je možné nastaviť pre každú varnú zónu (a zónu odsávania), a to aj súčasne.

Po uplynutí nastaveného obdobia sa varné zóny (alebo extrakčná zóna) automaticky vypnú a používatel bude informovaný prostredníctvom akustického signálu.

Aktivácia / Regulácia funkcie časovača varnej dosky

• Vyberte požadovanú varnú zónu (napájanie ≠ 0).
• Stlacte + (8) pre prístup k funkcič časovača

Obsluha

Ak potrebujete, zopakujte to pre d'alšie varné zóny.

Poznámka: Každá varná zóna môže mať iný časovač; na displeji (15) sa na 10 sekúnd zobrazí odpočítavanie poslednej zvolenej varnej dosky, po ktorej sa zobrazí odpočítavanie s najnižším zostávajúcim časom.

Ked' časovač skončí odpočítavanie, vydá akustický signál (2 minúty alebo sa zastaví, ked' sa stlačí jedno z tlačidiel na varnej doske), zatial' čo displej (15) bude blikať so symbo- lom "0.00".

Poznámka: na strane displeja varnej zóny

sa zobrazí (19)

Vypnutie časovača:

• Vyberte požadovanú varnú zónu

- nastavte časovač na“, prostredníctvom —

Poznámka: funkcia ostáva aktívna ak medzitým nie je stlačené iné tlačidlo.

Časovač pre vajíčka

Funkcia Časovač vajíčok je odpočítavanie nezávislé od varných zón (a zóny extrakcie). Časovač vajíčok sa aktivuje stlačením

- + (8).

Poznámka: pre reguláciu funkcie časovača vajíčok, postupujte podľa rovnakého postupu ako pre časovač Ked’ časovač skončí odpočítavanie, vydá akustický signál (2 minúty alebo sa zastaví, ked’ sa stlačí jedno z tlačidiel na varnej doske), zatiaľ čo displej (15) bude blikať so symbo- lom “000”.

Pauza

Funkcia Pauza umožňuje pozastaviť akúkol'vek funkciu aktivnu na varnej doske,

Pre deaktiváciu funkcie:

Poznámka: táto operácia obnoví nastavenia varnej dosky na hodnoty pred pauzou.

• stlačte10)

• v priebehu 10 sekúnd prejdite vpravo pozdlž lišty výberu (3), týkajúcej sa varnej zóny 2 (obr. 19);

Poznámka: ak operácia nie je vykonaná v tomto čase, funkcia pauzy zostane aktívna.

Obsluha

Poznámka: ak po 10 minútach funkcia pozastavenia nie je deaktivovaná, varná doska sa automaticky vypne.

Vypovedanie

Vypovedanie funkcie umožňuje ob- novenie nastavení varnej dosky v prípade

náhodného vypnutia.

Aktivácia:

• zapnite varnú dosku opát do 6 sekúnd po vypnutí
  • stlačte“do 6 sekúnd

Funkcia automatického zohriatia

Funkcia automatického zohriatia umožňuje rýchlejšie dosiahnuť nastavený výkon; s touto funkciou je možné variť jedlo rýchlejšie, ale bez rizika pálenia, pretože teplota neprekročí nastavenú úroveň. Táto funkcia je dostupná pre úrovne výkonu 1-8.

Aktivácia:

Funkcia obmedzenia výkonu umožňuje používať výrobok pri obmedzení maximálnej absorpcie.

Poznámka: limit sa musí nastavit vtedy, ked' je varná doska vypnutá bez toho, aby ste stlačili, do 2 minút od pripojenia varnej dosky k elektrickej sieti alebo od opätovného pripojenia elektrickej siete.

Pre nastavenie obmedzenia výkonu:

- posuňte sa pozdlž posúvačov FL a RL 0123456789P súčasne zľava doprava a stlačte nadol na písme-ná P, kým nezaznie krátky zvukový signál

• na displeji časovača (15) sa zobra-zujú symboly "CF6", čo znamená, že je možné nastaviť
• zobrazenie zóny FL zobrazuje aktuálne nastavenie **

$$ 0 = 7. 4 \mathrm{KW} $$

$$ 1 = 4. 5 \mathrm{KW} $$

** štandardne je limit nastavený na 7.4 KW

- pre zmenu nastavenia limitu výkonu sa posuňte po posúvači FL

0 1 2 3 4 5 6 7 8 9 P

Stlačte (dotknite sa) ZAP/VYP dosky/ odsávača Indikátor sa rozsvieti, čo znamená, že varná doska je pripravená na použitie

Znovu stlačte pre vypnutie.

Poznámka: Táto funkcia má pred ostatnými prednosť.

Zapnutie ventilátoru odsávača:

Rýchlost (výkon) odsávania:

Dotknite sa a posúvajte sa pozdíž panelu výberu (6): vpravo na zvýšenie rýchlosti (napájania) ventilátora odsávača

(0-10);

Aktivácia / regulácia funkcie časovača pre odsávač

- Vyberte ventilátor odsávača (rýchlost' ≠ 0).

•Stlačte — + (8) pre prístup k funkcií časovača (pre akúkol'vek rýchlost)

Poznámka: na strane displeja ventilátoru odsávača, pri použití časovača, sa zobrazí následujúci symbol

• Vyberte požadovanú varnú zónu
- nastavte časovač na“, prostredníctvom

Poznámka: funkcia ostáva aktívna ak medzitým nie je stlačené iné tlačidlo.

Indikátor saturácie filtra

Digestor indikuje kedy je potrebná údržba filtru:

Filter pachov s aktívnym uhlím “(17)” LED bliká

Po vykonaní údržby filtrov (mastnoty a/alebo aktívneho

uhlia) podržte 📋 (7); “ [17] LED sa vypne a odpočet sa zopaku- je.

Obsluha

Aktivácia indikátora nasýtenia fil-tra pachov s aktivnym uhlím

Tento indikátor je obyčajne deaktivovaný. Pre aktiváciu postupujte podľa následujúceho:

- “(■■)” sa zapne, potom vypne pre vykázanie úspešnej aktivácie.

Deaktivácia indikátora nasýtenia filtra pachov s aktívnym uhlím

opakujte aktivačné kroky popísané vyššie "☐☐☐" bliká, potom sa vypne, aby bola naznačená úspešná deaktivácia.

Digestor sa zapne na najvhodnejšiu rýchlost, pričom sa upraví extrakčná kapacita na úroveň varenia používanú vo varnej zóne.

Po vypnutí varnej dosky sa odsávač prispôsobí rýchlosti odsávania, postupne sa znižuje, aby sa odstránili zvyškové výpary a pachy

Pre aktiváciu tejto funkcie:

Zlahka stlačte (7), LED “” (18) sa rozsvieti pre naznačenie, že digestor pracuje v tomto móde.

Sacia plocha je navrhnutá na použitie v kombinácii so snímačom okien KIT (nie je dodávaný výrobcom) Pri inštalácii senzora okien KIT (iba v prípade použitia povrchu v režime SUCTION) sa odsávanie zastaví vždy ked' KIT, ktorým je vybavený povrch, detekuje, že okno je v miestnosti, kde je inštalované, zatvorené. Odporúča sa zakúpiť FDS KIT - 100 Elektrotechnik Schabus, k dispozícii v autorizovaných centrách Elektrotechnik Schabus alebo priamo na internetovej stránke

• Elektrické pripojenie sacieho povrchu KIT musí vykonávať kvalifikovaný a špecializovaný technický personál.
• Výrobca sacieho povrchu odmieta zodpovednosť za akékolívek nepríjemnosti, poškodenie alebo požiar spôsobené závadami a/alebo problémami s nesprávnou prácou a/alebo nesprávnou inštaláciou KIT.

Obsluha

4.2 Tabulky výkonu

Správca teploty Popis
	Rozpúšťanie	Určuje vhodnú úroveň varenia pre pomalé roztopenie delikátnych výrobkov bez toho, aby sa ohrozili ich zmyslové vlastnosti (čokoláda, maslo atd).
	Zohrievanie	Určuje vhodnú úroveň varenia, ktorá umožňuje delikátne udržiavať jedlo pri rovnakej teplote bez toho, aby sa nechalo zovriet.
	Mierny oheň	Určuje vhodnú úroveň varenia, aby jedlo prebublávalo po dlhšiu dobu. Vhodné pre varenie paradajkových omáčok, mäsových omáčok, polievok, minestrone, udržiavanie kontrolovanej úrovne varenia (ideálne pre vodnú kúpel). Zabraňuje tomu, aby sa jedlo rozlialo alebo lepilo na dno panvice, typické pre tieto metódy. Túto funkciu použite po tom, čo sa jedlo začne variť.

Obsluha

Úroveň výkonu Typ varenia Použitie úrovne (displej kombi-

nuje skúsenost' a zvyky pri varení)

Max výkon Boost Rýchle zohriatie Ideálne na rýchle zvýšenie teploty

potravín až do rýchleho varu v prípade vody alebo rýchleho ohrevu tekutín na varenie

8-9 Smaženie - varenie

Ideálne na zhnednutie, začatie varenia, smaženie mrazených výrobkov, rýchle varenie

Vysoký výkon 7-8 Zhnednutie

- smaženie

- varenie - grilovanie

Ideálne pre smaženie, udržanie varenie, varenie a

grilovanie (po krátku dobu, 5 - 10 minút)

6-7 Zhnednutie -

varenie - dusenie

- smaženie - grilovanie

Ideálne na vyprážanie, udržiavanie varenia, varenie a grilovanie (priemerné časy 10-20 minút), predhrievacie príslušenstvo

Stredný výkon

4-5 Varenie - dusenie

- smaženie - grilovanie

Ideálne na šl'ahanie, udržiavanie l'ahkého varu, varenie (dlhšie). Miešanie cestovín

3-4 Varenie - var

- zahustenie - miešanie

Ideálne na pomalé varenie (ryža, omáčky, pečienky, ryby) za prítomnosti kvapaliny (napríklad vody, vína, vývaru, mlieka), miešanie cestovín

2-3

Ideálne na pomalé varenie (objem menší ako liter: ryža, omáčky, pečienky, ryby) za prítomnosti kvapaliny (napríklad vody, vína, vývaru, mlieka)

Nízky výkon

1-2 Roztopenie -

rozmrazenie

- udržovanie v

Ideálne pre topenie masla, jemné topenie čokolády, rozmrazenie malých produktov

1

teple - miešanie

Ideálne na udržiavanie malých častí čerstvého vareného jedla v teple alebo udržiavanie teploty servírovacieho riadu a miešania rizota

VYP

Nula

Výkon

Podporný povrch

Varná doska v pohotovostnom režime alebo vypnutá (možná prítomnost' zvyškového tepla z konca varenia signalizovaného H-L-O)

Obsluha

4.3 Tabulky varenia

Kategórie jedál	Pokrmy alebo typy varenia	Úroveň výkonu a typ varenia
		Prvý stupeň Výkony	Druhý stupeň Výkony
Cestoviny, ryža	Čerstvé cestoviny	Ohrev vody Booster-9 Varenie cestovín a udržanie varu			7-8
	Čerstvé cestoviny	Ohrev vody Booster-9 Varenie cestovín a udržanie varu			7-8
	Varená ryža Ohrev vody Booster-9 Varenie cestovín a udržanie varu				5-6
	Rizoto Smaženie a pečenie 7-8 Varenie	4-5
Zelenina, strukoviny	Varené Ohrev vody Booster-9 Varenie 6-7
	Smažené	Zohrievanie oleja	9	Smaženie	8-9
	Opekanie	Zohrievacie príslušenstvo	7-8 Varenie	6-7
	Dusené	Zohrievacie príslušenstvo	7-8 Varenie	3-4
	Smažené Zohrevacie príslušenstvo		7-8 Zhnednutie smažené		7-8
Mäso	Pečienka Zhnednutie mäsa na oleji (ak na masle, tak výkon 6)		7-8 Varenie	3-4
	Grilované	Predhriatie panvice	7-8 Grilovanie z oboch strán		7-8
	Opekanie	Opekanie na oleji (ak na masle, tak výkon 6)	7-8 Varenie	4-5
	Dusenie	Opekanie na oleji (ak na masle, tak výkon 6)	7-8 Varenie	3-4
Ryby	Grilované	Predhriatie panvice	7-8 Varenie	7-8
	Dusenie	Opekanie na oleji (ak na masle, tak výkon 6)	7-8 Varenie	4-5
	Smažené Zohrevanie oleja alebo tuku		8-9 Smaženie	3-4

Obsluha

Vajíčka	Omelety Zohrievanie panvice s maslom alebo tukom		6Varenie 7-8
	Omelety Zohrievanie panvice s maslom alebo tukom		6Varenie 3-4
	Na mäkkovarené	Ohrev vody Booster-9 Varenie 7-8
	Palacinky Zohrievanie panvice s maslom		6Varenie 6-7
Omáčky	Paradajková Opekanie na oleji (ak na masle, výkon 6		6-7 Varenie	3-4
	Mäsová omáčka	Opekanie na oleji (ak na masle, výkon 6	6-7 Varenie	3-4
	Bešamel Príprava základu (roztopené maslo a múka)		5-6 Privedenie k varu 3-4
Dezerty, krémy	puding Uvarte	mlieko 4-5 Miešajte 4-5
	Pudingy Uvarte	mlieko 4-5 Miešajte 2-3
	Ryžový puding	Zohrejte mlieko 5-6 Miešajte 2-3

Údržba

Údržba varnej dosky

Pozor! Pred akýmkolívek čistením alebo údržbou skontrolujte, či sú varné zóny vypnuté a či sa indikátor tepla vypol.

5.1 Čistenie

Varnú dosku je nutné vyčistiť po každom použití.

Dôležité: Nepoužívajte abrazívne špongie a čistiace hubky. Po čase môže ich používanie zničit' sklo. Nepoužívajte chemické dráždidlá, ako napríklad spreje na rúry alebo odstraňovače škvín.

Po každom použití nechajte var-nú dosku vychladnút a vyčistite ju, aby ste odstránili usadeniny a škvrny spôsobené zvyškom potravín. Cukor alebo jedlo s vysokým obsahom cukru poškodí varnú dosku a musí sa ihned' odstrániť. Sol', cukor a piesok môžu poškriabať sklený povrch. Na čistenie varnej dosky používajte mäkkú handričku, papierový uterák alebo špecifické výrobky (postupujte podľa pokynov výrobcu). NEPOUŽÍVAJTE PARNÉ ČISTIČE.

Dôležité: Ak náhodne alebo nad- merne unikajú kvapaliny z hrncov, môže sa vypúšťací ventil umiestne- ný na spodnej časti výrobku otvorit tak, aby sa odstránili akékol'vek zvy- šky a mohol sa čistiť v podmienkach maximálnej hygieny.

Obr.18

Pre úplnejšie a hlbšie čistenie môžete spodný zásobník úplne odstrániť.

Obr.18a - 18b

Údržba ventilátora odsávača Čistenie

Pre čistenie použite IBA vlhkú textíliu s neutrálnym čistiacim prostriedkom. NEPOUŽÍVAJTE ČISTIČE ALEBO NÁSTROJE!

Vyhnite sa použitiu produktov obsahujúcich abrazíva. NEPOUŽÍVAJTE ALKOHOL!

Filter mastnoty

Obr. 15-16

Zachytáva tukové čiastočky z varenia. Musí sa vyčistiť raz za mesiac (alebo ak to naznačuje systém indikácie sýtosti filtrov) s neagresívnymi čistiacimi prostriedkami, či už ručne alebo v umývačke riadu pri nízkej teplote a v krátkom cykle. Pri čistení v umývačke riadu môže byť kovový tukový filter odfarbený, ale jeho filtračné vlastnosti zostávajú nezmenené.

Údržba

Filtre s aktivnym uhlím (len pre filtračnú verziu)

Obr. 17 - 17a - 17b - 17c

Zachytáva nepríjemné pachy z varenia. Výrobok je vybavený štyrmi filtračnými baleniami, ktoré zachytia zápachy vd'aka aktívnemu uhliu. Aktívne uhlie je zabudované do keramickej štruktúry, takže je l'ahko a úplne prístupné nečistotám, čím vytvára veľká absorpčná plocha. Keramické filtre s aktivnym uhlím sa nasýtia po dlhšej alebo dlhšej dobe používania v závislosti od typu varenia a frekvencie, s ktorou sa čistia filtre mastnoty.

Tieto pachové filtre sa môžu tepelne regenerovať každé 2/3 mesiace v rúre predhriatej na 200 ° C počas 45 minút. Regenerácia umožňuje životnosť filtra maximálne 5 rokov.

5.2 Riešenie problémov

Kód chyby Popis Možné príčiny		Odstránenie chyby
E2	Príkazová zóna sa vypína kvôli príliš vysokej teplote	Teplota vnútri elektronických častí je príliš vysoká	Počkajte, kým sa varná doska vychladí predtým, ako ju znovu použijete.
ERR03 + zvukový signál [xzx6]	Zaznamenáva sa nepretržitá (permanentná) aktivácia klúča. Rozhranie sa vypne po 10 sekundách	Voda, hrnce alebo kuchynské nástroje sa nachádzajú na užívatel'skom rozhraní.	Vyčistite povrch, odstráňte akékol'vek objekty z povrchu.
Pre všetky d'alšie chybové signály ( E ... U ... )	Zavolajte zákaznícku podporu a oznámte kód chyby

5.3 Zákaznícky servis

Pred kontaktovaním zákazníckej podpory

1. Skontrolujte, či problém nemôžete vyriešit sami na základe bodov popísaných v časti "Riešenie problémov".

2. Vypnite prístroj a znovu ho zapnite, aby ste videli, či problém pretrváva. Ak chyba pretrváva, obrátte sa na najbližší zákaznícky servis.
