BRUGSANVISNING GIEH 824470 X GRUNDIG

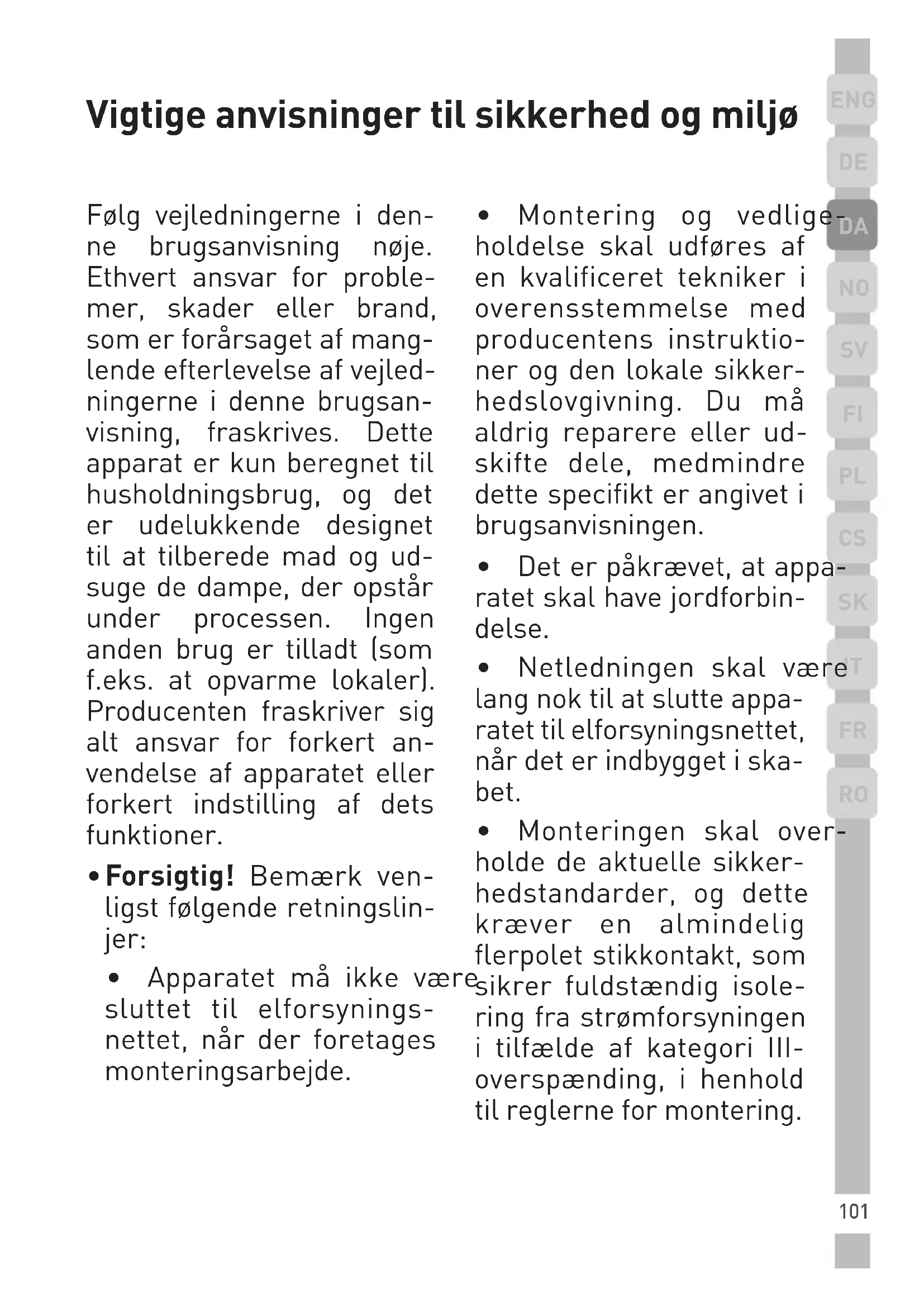

Vigtige anvisninger til sikkerhed og miljø

Følg vejledningerne i denne brugsanvisning nøje. Ethvert ansvar for problemer, skader eller brand, som er forårsaget af manglende efterlevelse af vejledningerne i denne brugsanvisning, fraskrives. Dette apparat er kun beregnet til husholdningsbrug, og det er udelukkende designet til at tilberede mad og ud-suge de dampe, der opstår under processen. Ingen anden brug er tilladt (som f.eks. at opvarme lokaler). Producenten fraskriver sig alt ansvar for forkert anvendelse af apparatet eller forkert indstilling af dets funktioner.

- Forsigtig! Bemærk venligst følgende retningslinjer:

- Apparatet må ikke være sluttet til elforsynings-nettet, når der foretages monteringsarbejde.

- Montering og vedlige holdelse skal udføres af en kvalificeret tekniker i overensstemmelse med producentens instruktio- ner og den lokale sikker- hedslovgivning. Du må aldrig reparere eller ud- skifte dele, medmindre dette specifikt er angivet i brugsanvisningen.

• Det er påkrævet, at apparatet skal have jordforbindelse.
• Netledningen skal være lang nok til at slutte apparatet til elforsyningsnettet, når det er indbygget i ska-bet.
• Monteringen skal overholde de aktuelle sikkerhedstandarder, og dette kræver en almindelig flerpolet stikkontakt, som sikrer fuldstændig isole-ring fra strømforsyningen i tilfælde af kategori III-overspænding, i henhold til reglerne for montering.

Vigtige anvisninger til sikkerhed og miljø

• Anvend ikke flere stikkontakter eller forlængerledninger.
• Undgå kontakt med tøj, stof eller andre brændbare materialer, indtil alle enhedens komponenter er kølet ned igen.
• Når monteringen er ud ført, skal brugeren ikke længere have adgang til de elektriske komponenter.
• Placer aldrig brændbare materialer på eller i nærheden af enheden.
• Enheden og dens tilgæn gelige dele bliver varme i brug. Undgå at røre ved varmeelementerne.
  • Overophedede olier og fedtstoffer kan nemt an-tændes. Hold godt øje med madvarer, som er rige på fedt og olier, under tilbe-redningen.
• Sørg for, at børn aldri leger med enheden. Hold børnene væk, og hold høje med dem, da de tilgængelige dele bliver meget varme i brug.
• Hvis overfladen er revnet, skal du slukke enheden for at undgå risikoen for elektrisk stød.
• Inden brug skal persone med pacemakere og aktive implantater kontrollere, at deres pacemaker er kompatibel med induktionsko-gepladen.
• Apparatet bør ikke betje- nes med en ekstern timer eller et separat fjernbetje- ningssystem.
• Rør ikke ved apparatet varmeelementer under og efter brug.
• Tilberedning med olie eller fedt uden opsyn på en koseplade kan være farligt og starte en brand.
• Tilberedningsprocessen skal være under opsyn. Korte tilberedningsprocesser skal altid overværes hele vejen igennem.

Vigtige anvisninger til sikkerhed og miljø

• Forsøg ALDRIG at slukke ildebrande med vand. Du skal i stedet slukke for enheden og kvæle flammerne, f.eks. med et låg eller et brandtæppe. Brandfare: Læg aldrig ting på de varme overflader.
  • Undgå at spilde. Når du koger eller opvarmer væsker, skal du reducere varmen.
• Efterlad ikke varmeelementerne tændte med tomme gryder, tomme pander eller slet ingenting

- Anvend aldrig dampren-på.
sere.

- Før apparatet sluttes elforsyningsnettet, skal du kontrollere datapladen (i bunden af apparatet) for at sikre, at spændingen og effekten svarer til elnettets værdier, og at stikkontakten er egnet. Hvis du er i tvivl, skal du kontakte en kvalificeret elektriker.

• Når madlavningen er fær-

n-dig, skal du slukke for den relevante zone.

- Tilbered aldrig mad i alufolie, og placer aldrig produkter, som er pakket ind tili alufolie, direkte på kogepladerne. Aluminiummen vil i så fald smelte og uopretteligt beskadige din enhed.

- Opvarm aldrig en dåse med madvarer uden at åbne den først, da den kan eksplodere! Denne adversel gælder også for alle

- ADVARSEL: Efter brug skalandre typer kogeplader. du deaktivere kogepladen via dens betjeningspanel, frem for at stole på gryde-sensoren.

Vigtige anvisninger til sikkerhed og miljø

- Anvend ikke et kraf-• Apparatet kan anvendes af tigt effektniveau, såsom Booster-funktionen, til at opvarme visse væsker (f.eks. olie) til stegning. Hvis varmen er for høj, kan det være farligt. I så-danne tilfælde anbefaler vi at bruge et lavere effektni-veau.

- Beholderne skal placeres direkte på kogepladerne, og de skal stå midt på dem. Der må aldrig ind-sættes noget mellem gry-den og kogepladen.

- Når temperaturen meget høj, sænker apparatet automatisk temperaturen på induktionszonerne.

- Inden rengøring eller vedligeholdelse skal du aldrig afbryde produktet fra elforsyningsnettet ved at tage stikket ud eller slukke på hovedafbryderen i dit hjem.

- Børn skal altid overvåges for at sikre, at de ikke leger med apparatet.

er• Rengørings- og vedlige- holdelsesarbejde bør ikke udføres af børn, medmin- dre de er under opsyn af en kvalificeret person.

- Lokalet skal have tilstrækkelig udluftning, när emhætten bruges sammen med andre apparater, der udleder gas eller andre brændstoffer.

Vigtige anvisninger til sikkerhed og miljø

- Emhætten skal renses• Alle regler og lovgivningen både på indersiden og på ydersiden (MINDST EN GANG OM MÅNEDEN) i henhold til vedligeholdel-sesvejledningen. Hvis em- omkring teknik og sikker-hed i forbindelse med ud-sugning af dampe, som er udstedt af de lokale myn-digheder, skal følges nøje.

hætten ikke renses efter forskrifterne, og filteret ikke renses eller udskiftes, kan den udgøre en brandfare. - Udluftningen må ikke ledes gennem de samme kanaler, som bruges til at udlede udledninger fra brændbare gasser og

- Det er strengt forbudt flambere mad. Brugen af åben ild kan være skadelig for filtrene og medføre brandfare, og dette skal undgås under alle omstændigheder.

- Du skal være ekstra for sigtig under stegning for at undgå overophedning og antænding af olie.

• Forsigtig! Emhættens tilgængelige dele kan blive varme, når der er tændt for kogepladerne.
• Forsigtig! Slut ikke appa-ratet til elforsyningsnettet, før monteringen er helt færdig.

tandre forbrændingsanordninger.
- Brug aldrig emhætten uden korrekt monterede lyspærer, hvilket forhindrer risikoen for elektrisk stød.
- Brug aldrig emhætten uden at have samlet grillen korrekt!
- Brug kun de fastgørelsesskruer, der leveres med produktet, til monteringen. Hvis skruerne ikke medfølger, skal der købes skruer af korrekt type. Brug skruer med den korrekte længde, som angivet i monteringsvejledningen.

Vigtige anvisninger til sikkerhed og miljø

• Når emhætten bruges sammen med andre enheder, som drives af ikke-elektrisk energi, må det negative tryk i rummet ikke overstige 4 Pa (4x10-5 bar). 10-5 bar).
• Enheden er designet, testet og udviklet i overensstemmelse med gældende regler om:
• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.
• Ydelse: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  EMC: EN 55014-1; CISPR
  14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Anbefalinger til korrekt brug med henblik på at reducere den miljømæssige påvirkning: Når du begynder at lave mad, skal du tænde emhætten på laveste hastighed og lade den være tændt indtil et par minutter efter maden er færdig. Forøg kun hastigheden, hvis der er meget røg og damp, og brug kun Booster-funktionen i eks-treme tilfælde. Udskift kulfiltrene efter behov for at få lugtreduceringssystemet til at blive ved med at virke effektivt.

- Rengør fedtfilteret, når det er beskidt, for at bevare dets effektivitet. Du kan sørge for maksimal effektivitet og minimal støj ved at bruge den maksimale kanaldiameter, som er vist i denne brugsanvisning.

Vigtige anvisninger til sikkerhed og miljø

Overholdelse af WEEE-direktivet og affaldshåndte-

ring: Dette produkt overholder EU's WEEE-direktiv (2012/19/EU). Dette produkt er mærket med pik-togrammet for elektrisk og elektronisk skrot (WEEE).

Dette produkt er fremstillet af dele og materialer af høj kvalitet, som kan genanvendes og er velegnede til genbrug. Produktet må ikke smides ud sammen med normalt husholdningsaffald eller andet affald ved slutningen af dets levetid. Tag det til opsamlingsstedet for genbrug af elektrisk og elektronisk udstyr. Henvend dig til de lokale myndigheder for at høre om disse opsamlingssteder.

Overholdelse af RoHS-direktivet

Det produkt, du har købt, overholder EU's RoHS-direktiv (2011/65/EU). Produktet indeholder ikke skadelige og forbudte materialer som angivet i direktivet.

Information om emballagen

Produktets emballage er fremstillet af genbrugsmaterialer i overensstemmelse med nationale miljølove. Smid ikke emballagen ud sammen med husholdningsaffald eller andet affald. Aflever den på en genbrugsstation, der tager imod emballage, anvist af dine lokale

myndigheder.

Brug

Induktionssystemet er baseret på magnetisk induktion, som er et fysikfænomen. Dette systems primære egenskab er den direkte overførsel af energi fra generatoren til kogegrejet.

Fordele: I sammenligning med elektriske komfurer er din induktionskogeplade:

• Sikrere: Lavere temperaturer glasoverfladen.
• Hurtigere: Maden opvarmes kortere tid.
• Mere præcist: Kogepladerne reagerer øjeblikkeligt på dine indstillinger.
• Mere effektiv: 90 % af den ab sorberede energi forvandles til varme. Når kogegrejet fjernes fra kogepladerne, afbrydes varme-overførslen desuden øjeblikkeligt, så der ikke forekommer unødvendigt varmetab,

2.1 Kogegrej

Anvendt kun gryder med symbol

Vigtigt: Undgå permanente skader på kogepladerne ved ikke at bruge følgende:

—beholdere, som ikke har helt flade bunde.

—beholdere med en ru bund, som kan ridse overfladen på kogepladerne.

-varme gryder og pander på kogepladernes kontrolpanel

2.1.1. Dit gamle kogegrej

Induktion anvender magnetisme til at generer varme. Kogegrejet skal derfor indeholde jern. Brug en magnet til at undersøge, om materialet i dine gryder og pander er magnetisk. Kogegrejet er ikke brugbart, hvis det ikke er magnetisk.

p2.1.2 Anbefalede diametre til bunde på gryder og pander

Vigtigt: Hvis kogegrejet ikke har den rette størrelse, vil induktionszonerne ikke tænde. I den illustrerede del af denne brugsanvisning kan du finde oplysninger om de påkrævede diametre for gryder til hver zone.

2.2 Energibesparelse

Anbefalinger til at opnå de bedste resultater:

-Brug gryder og pander, som har samme diameter som induktionszonerne.
-Brug kun fladbundede gryder og pander.
-Behold så vidt muligt låget på gryder under madlavning
–Kog grøntsager, kartofler osv. med så lidt vand som muligt for at reducere tilberedningstiden.
-Brug en trykkoger, hvilket yderligere reducerer energiforbruget og tilberedningstiden.
-Placer gryden i midten af induktionszonen, som er optegnet på kogepladen.

Brug

Brug af emhætten

Emhættesystemet kan bruges i to versioner: Som ekstern udsugning eller som et filter med intern recirkulation.

Udgaven med udsugning

Fig. 7

Dampene suges udenfor gen- nem en serie af kanaler (sælges separat), som er fastgjort til den medfølgendetilslutningsflange.

Diameteren af udledningsrøret skal have samme størrelse som tilslutningsringen:

-ved rektangulære kanaler: 222 x 89 mm

-ved runde kanaler: diameter på 150 mm (*)

Du kan finde flere oplysninger på siden om udledningsversionen i den illustrerede del af denne brugsanvisning.

Fig. 7c

Forbind produktet til de vægmonterede udledningsrør og hullerne med en diameter svarende til luftkanalen (flangetilslutning). Hvis der anvendes vægmonterede udledningsrør med en mindre diameter, kan det forringe udledningens effektivitet og øge støjniveauet drastisk. Vi fraskriver os derfor alt ansvar for dette.

- Anvend rør med den kortest mulige længde, som er nødvendig.

- Anvend rør med så få drejninger som muligt (maksimal vinkel: 90 grader).

- Undgå store forandringer i rørets diameter.

Udgaven med filtrering

Fig. 8

Den udledte luft filtreres i særlige fedt- og lugtfiltre, og sendes derefter tilbage i lokalet.

Produktet leveres med alle de nødvendige dele til almindelig installation, og luftudgangen placeres på den forreste del af kabinettets sokkel.

Der følger allerede fire højtydende keramisk aktive kulfilterpakker med produktet. Keramiske filtre er nyskabende modulære kulfiltre, som gendannes (se afsnittet Vedligeholdelse – Aktive kulfiltre i denne brugsanvisning).

Deres kemiske og fysiske egenskaber er ekstremt effektive til at absorbere lugt, og de har stor modstandsevne.

Du kan finde flere oplysninger på siden om filtreringsversionen (i den illustrerede del af denne brugsanvisning). Fig. 13b

Installation

Det elektriske apparat er beregnet til at blive bygget ind i en 2-6 cm tyk bordplade for standardmontering eller en 2,5-6 cm bordplade ved integreret montering.

Den mindste afstand mellem ko- gepladen og væggen skal være 5 cm på forsiden, 4 cm på siden og mindst 50 cm til vægenhederne ovenover.

Bemærk: De foreslåede afstande er vejledende. Ved design af områderne skal køkkenproducentens anvisninger følges.

3.1 Elektrisk tilslutning

- Afbryd apparatet fra elforsyningsnettet.

- Installationen skal foretages kvalificeret personale, som er fortroligt med monteringen og sikkerhedsstandarderne.

- Producenten kan ikke holdes ansvar for skader på personer, dyr eller genstande, hvis retningslinjerne i dette kapitel ikke følges.

- Netledningen skal være lang til, at man kan fjerne apparatet til fra bordet.

- Sørg for, at spændingen på typepladen i bunden af apparatet svarer til spændingen på stedet, hvor det skal monteres.

- Brug ikke forlængerledninger.

- Jordforbindelse er påkrævet veden kvalificeret person. lov.

- Den jordede netledning skal være 2 cm længere end de andre kabler

- Hvis husholdningsapparatet ikke er udstyret med en netledning, skal du anvende en med en leder-diameter på mindst 2,5 mm2 til en effekt på op til 7200 watt. Er effekten højere, skal lederdiameter være 4 mm2.

- Kablet må på intet tidspunkt blive varmere end 50 °C over rumtemperaturen.

- Enheden er designet til konstant tilslutning til elforsyningen, og derfor skal den forbindes med en almindelig flerpolet stikkontakt, som sikrer fuldstændig isolering fra elforsyningen i tilfælde af kategori III-overspænding, og som er nemt tilgængelig efter monteringen.

aBemærk: Du kan tilslutte apparatet med den valgfri enfasede eller trefasede forbindelse ved at fjerne det eksisterende kabel og erstatte det med en anden type (medfølger ikke), som har følgende specifikationer: enfasetilslutning: H05V2V2-F 3G4-kabel trefasetilslutning: H05V2V2-F 5G2.5-kabel

Forsigtig! Før emhættens kredsløb igen sluttes til hovedstrømforsyningen og kontrolleres for korrekt funktion, skal det altid kontrolleres, at netledningen er samlet korrekt.

Forsigtig! Tilslutningskablet skal udskiftes af en autoriseret kunde-servicerepræsentant eller en an-

Installation

3.2 Montering

Før installationen påbegyndes:

• Efter udpakning af produktet ska du kontrollere, at det ikke er blevet beskadiget under transporten. Hvis der er problemer, skal du kontakte forhandleren eller kundeservice, før du fortsætter monteringen.
• Kontrollér, at produktet har dej rigtige størrelse til monterings- placeringen.
• Undersøg, om der ligger tilbehø i emballagen (som er placeret der for at lette transporten), såsom poser med skruer, garantibeviset, osv. Fjern dem alle, og opbevar dem et sikkert sted.
• Kontrollér ligeledes, at der er e strømstik i nærheden af monteringsområdet.

Forberedelse af kabinettet til montering:

- Produktet kan ikke installeres over køleenheder, opvaskemaskiner, varmeapparater, ovne, vaske-maskiner og tørretumblere.

- Skær kabinettet til, før du indsætter apparatet, og fjern forsigtigt spåner eller savsmuld.

Vigtigt: Brug en en-komponent-forsegling (S), som modstår høje temperaturer op til 250 °C. Før al monteringen skal overfladerne, der skal limes, renses grundigt, således at alle substanser, som kan ødelægge klæbeevenn, fjernes (såsom slipmidler, beskyttelsesmidler, fedt, olier, pulvere, limrester osv.). Forseglingsmidlet skal påføre i et jævnt lag langs hele rammen, og herefter skal det tørre i ca. 24 timer.

Fig. 1b

^9 Forsigtig! Hvis skruerne ikke monteres eller enheden ikke fastgøres i overensstemmelse med denne vejledning, kan det medføre fare for elektrisk stød.

Bemærk: Du kan sikre korrekt in- stallation af produktet ved at bruge tape med følgende karakteristikker på rørene:

-blød elastisk PVC-film med et akrylbaseret klæbemiddel,
-som overholder DIN EN 60454-regulativerne
-brandsikkert
-meget slidsikkert
-resistent over for temperaturudsving
-brugbart ved lave temperaturer

Betjening

4.1 Betjeningspanel

Bemærk: Kommandoer vælges ved at røre ved (trykke på) de tilsvaren-de symboler (se side 3).

Taster

1. TÆND/SLUK på kogeøen/emhætten til kogeøen
2. Indikator for induktionszone
3. Valg af induktionszone ∅g/sænk effektniveau
4. Aktivering af temperaturstyring
5. Indikator for emhætte
6. Indstillinger af emhætten Forøg/sænk udsugningshastighed (effekt)
7. Aktivering af automatiske funktioner Nulstil filtermætning
8. Aktivér timer Forøg/reducer timerværdi
9. Tastelås
   9+10. Børnelås
10. Pause / Genoptag display / LED

Display / LED

1. Vis effektniveau
2. Vis udsugningshastighed (effekt)
3. Display for induktionszone
4. Emhættedisplay
5. Timerdisplay
6. Display til temperaturstyring
7. Indikator for filterassistance
8. Indikator til automatisk udsugningsfunktion
9. Aktiv timerindikator
10. Aktiv broindikator

Betjening

Brug af kogepladen

Inden du begynder, skal du vide følgende: Alle funktioner i denne kogeplade er designet til at overholde de strengeste sikkerhedsregler.

Derfor gælder følgende:

• Visse funktioner aktiveres ikke eller deaktiveres automatisk, när der ikke er gryder på kodepladerne, eller när gryderne står forkert.
• I andre tilfælde vil de aktivered funktioner blive deaktiveret automatisk efter et par sekunder, når den specifikke funktion kræver en yderligere indstilling, som endnu ikke er valgt, (f.eks.: "Tænd for kogepladen" uden funktionen "Vælg induktionszone" og "Driftstemperatur", "Låsefunktion" eller "Timer").

Advarsel! I tilfælde af længere-varende brug, vil induktionszonen muligvis ikke slukke med det samme, da den er i nedkølingsfasen. Symbolet "H" vises i induktionszonens display for at vise, at denne fase er aktiv. Vent med at komme for tæt på induktionszonen, indtil displayet slukker.

Display for induktionszone

induktionszonens display viser:

Induktionszone tændt	0
Effektniveau	1...9- P
Indikator for restvarme	H
e,Grydesensor	U
Temperaturstyring aktiv	U
Børnelås aktiv	L
Pausefunktion	II
eAutomatisk opvarmningsfunktion	R

Egenskaber for kogepladen

Sikker aktivering

Produktet aktiveres kun, när der er gryder eller pander på induktionszonen. Varmeprocessen starter ikke eller afbrydes, när der ikke er gryder eller pander til stede, eller när disse fjernes.

Grydesensor

Produktet registrerer automatisk, hvis der er gryder til stede på induktionszonerne.

Sikkerhedsnedlukning

Af sikkerhedsårsager har hver induktionszone et maksimal driftstid, som afhænger af det maksimale angivne effektniveau.

Indikator for restvarme

Når én eller flere induktionszoner slukker, vises restvarmen i display-et til den relevante zone med symbolet "H".

Betjening

Drift

Bemærk: Den ønskede zone skal aktiveres først, før du aktiverer andre funktioner.

Tænd

Tryk på (rør ved) ⏻ TIL/FRA kogeplade/emhætte. Indikatorlyset tændes for at vise, at kogepladen/emhætten er klar til brug. Tryk igen for at slukke.

Bemærk: Denne funktion har prioritet over de andre.

Valg af induktionszone

Tryk på vælgerlinjen (3) for den ønskede induktionszone.

9 effektniveauer

Kogepladen har 9 effektniveauer. Hold fingeren på vælgerlinjen (3), og træk den mod højre for at øge effekten og mod venstre for at reducere effekten.

Effektbooster

Produktet har et ekstra effektniveau (efter niveau 9), som er aktivt i 10 minutter, hvorefter temperaturen vender tilbage til det tidligere indstillede niveau. Træk fingeren langs vælgerlinjen (3) (forbi niveau 9), og aktivér Effektbooster. Niveauet for Effektbooster vises på displayet for den valgte zone med symbolet "P".

Brozoner

Takket være brofunktionen kan induktionszonerne fungere sammen, så de skaber en samlet zone med samme effektniveau. Denne funktion gør det muligt at fordele varmen jævnt til store gryder og pander. Den forreste "primære" induktionszone kan bruges sammen med den tilsvarende "sekundære" induktionszone på bagerst (du kan se, hvilke zoner har denne funktion i den illustrerede del af denne brugsanvisning). Sådan aktiveres brofunktionen:

- vælg dine to ønskede induktions- zoner samtidig

- broindikatoren (20) på den "sekundære" induktionszone lyser "7"

- ved hjælp af vælgerlinjen (3) på den "primære" induktionszone kan du indstille varmen (effekten)

- brofunktionen deaktiveres på samme måde, som den aktiveres

Temperaturstyring

Temperaturstyring er en funktion, som bruges til at indstille den mest passende forudindstillede temperatur til det ønskede resultat (se tabellen Temperaturstyring i slutningen af dette kapitel).

Betjening

Vælg den ønskede induktionszone.

- Tryk én eller flere gange for at vælge det mest (4)

passende niveau blandt dem, som er tilgængelige:

Smeltning*
Opvarmning*
Simre*
* Se Temperaturstyring i slutningen af dette kapitel.

• Tryk igen for at slukke.

Følgende symbol vises i displayet på zonen,

som kører med temperaturstyring "U"

Tastelås

Tastelåsen blokerer alle kogepladens funktioner, så ingen kan ændre på dem, og den lader de aktive-rede funktioner køre.

Aktivering:

• tryk pa (9)
- LED-lampen over knappen tændes for at indikere, at funktionener aktiveret

Gentag processen for at deaktivere den.

Børnelås

Børnelåsen forhindrer børn i at få adgang til induktionszonerne og emhætten, så de ikke kan aktivere funktionerne.

Børnelåsen kan kun aktiveres, når produktet er tændt og induktionszonerne og emhætten er deaktive-rede.

Aktivering:

• fjern eventuelle gryder fra koge-pladen
• tryk samtidig på (9) og II(10), og hold dem nede, hvorefter der kommer en lyd, som indikerer, at funktionen er aktiv, og "L" vises på display (13) og (14).

Gentag processen for at deaktivere den.

Timer

Timerfunktionen er en nedtælling, som kan angives for hver af induktionszonerne (og emhætten), endda også for begge på samme tid.

Efter den indstillede periode, vil induktionszonerne (eller emhætten) automatisk slukke, og brugeren vil høre en lyd.

Aktivering/indstilling af kogepla- dens timer

• Vælg induktionszonen (effekt ≠ 0).
- Tryk på + (8) for at få adgang til timerfunktionen

Betjening

- Indstil timerens varighed: tryk på vælgeren + for at øge tiden, der skal passere inden automatisk slukning

tryk på vælgeren — for at reducere tiden, der skal passere inden automatisk slukning

Hvis du ønsker det, kan du gentage dette for de andre induktionszoner.

Bemærk: Hver kogezone kan have sin egen timer. Displayet (15) viser nedtællingen for den senest valgte kogeplade i 10 sekunder, hvorefter det viser den nedtælling, der har kortest tid tilbage.

Når timeren er færdig med ned-tællingen, udsender kogepladen en lyd (i to minutter, eller indtil der bliver trykket på en kontrolpanelets knapper), og symbolet "0.00" blinker i displayet (15).

Bemærk: Følgende symbol vises i siden af displayet for induktionszo- nen

Sådan slukker du for timeren:

• vælg induktionszonen
- indstil værdien af timeren 01" med —

Bemærk: Funktionen forbliver aktiv, hvis der ikke trykkes på nogen tast i mellemtiden.

Minutur

Minuturet er en nedtælling, som er uafhængig af induktionszonerne (og emhætten). Minuturet aktiveres ved at trykke på

- + (8).

Bemærk: Du kan indstille minuturet på samme måde som timeren.

Når timeren er færdig med ned-tællingen, udsender kogepladen en lyd (i to minutter, eller indtil der bliver trykket på en kontrolpanelets knapper), og symbolet "0.00" blinker i displayet (15).

Pause

Pausefunktionen kan midlertidigt afbryde enhver af kogepladens aktive funktioner

Bemærk: Denne handling gendanner kogepladens indstillinger, som de var inden pausen.

• tryklpå10)
- inden for 10 sekunder skal du trække fingeren mod højre langs indstillingslinjen (3) for induktionszone 2 (FIG. 19).

Bemærk: Hvis denne handling ikke bliver udført inden for dette tidsrum, vil pausefunktionen blive ved med at være aktiv.

Betjening

Bemærk: Hvis pausefunktionen ikke deaktiveres inden for 10 minutter, vil kogepladen slukke automatisk.

Genoptag

Genoptagelsesfunktionen genoptager alle kogepladens indstillinger i tilfælde af

nedlukning ved uheld.

Aktivering:

• tænd kogepladen igen påinden for seks sekunder efter slukningen.
• tryk på"inden for de næste seks sekunder

Automatisk Heat UP-funktion

Den automatiske Heat UP-funktion gør det muligt at skrue hurtigere op, og funktionen kan bruges til at tilberede maden hurtigere, helt uden risiko for at den brænder på, da temperaturen ikke vil overstige det indstillede niveau. Denne funktion er tilgængelig for effektniveau-erne 1-8.

Aktivering:

• tryk og hold på den ønskede effekt på indstillingslinjen (3)
  •A"vises i displayet (13)

Effektbegrænsning

Effektbegrænsningen bruges til at bruge produktet, men begrænse dets maksimale effekt.

Bemærk: Værdien skal indstilles mens kogepladen er deaktiveret, uden at trykke på ⏻, inden for to minutter efter, at kogepladen sluttes til elforsyningen, eller fra när elforsyningen selv tilsluttes.

Sådan indstiller du effektbegrænsningen:

- tryk og hold på tasterne 📄 Lindtil du hører et lydsignal

- træk skyderne FL og RL 0123456789 P fra venstre mod højre på samme tid, og tryk på bogstaverne P, indtil du hører et kort lydsignal

• timerens display (15) viser sym- bolerne "CF6" for at indikere, at den kan indstilles
• FL-zonen viser den aktuelle indstilling**

** som standard er grænsen indstillet til 7,4 kW
- Effektbegrænsningen kan ændres med skyderen FL 0123456789 P

kW fra venstre mod højre for at øge

- fra højre mod venstre for at redu- cere kW

- når du vil gemme indstillingen, skal du trykke på tasterne 📄 li ét sekund, hvorefter du hører et bekræftende lydsignal, og funktionen lukker.

Betjening

Brug af emhætten

Tænd

Tryk på (rør ved) ⏻ TIL/FRA kogeplade/emhætte. Indikatorlyset tændes for at vise, at kogepladen/emhætten er klar til brug.

Tryk igen for at slukke.

Bemærk: Denne funktion har prioritet over de andre.

Sådan tænder du for emhætten:

Tryk på vælgerlinjen (6) for at aktivere emhætten

Udsugningshastighed (effekt):

Hold fingeren på vælgerlinjen (6), og træk den mod højre for at øge effekten af emhætten (0-10)

og træk den mod venstre for at reducere effekten af emhætten (10-0)

Timer

Aktivering/indstilling af timerfunktionen til emhætten

• Vælg emhætten (hastighed ≠ 0).

- Tryk på - + (8) for at få adgang til timerfunktionen (fra enhver hastighed)

- Indstil timerens varighed: Tryk vælgeren + for at øge tiden, der skal passere inden automatisk slukning. Tryk på vælgeren — for at reducere tiden, der skal passere inden automatisk slukning. Displayet (15) vil vise nedtællingen.

Bemærk: Følgende symbol vises i siden af emhættens display, og når timeren er aktiveret, vises følgende

symbol (19). Når timeren er færdig med nedtællingen, udsender kogepladen en lyd (i to minutter, eller indtil der bliver trykket på en kontrolpanelets knapper), og symbolet "000" blinker i displayet (15).

Sådan slukker du for timeren:

• vælg induktionszonen
- indstil værdien af timeren øl'' med —

Bemærk: Funktionen forbliver aktiv, hvis der ikke trykkes på nogen tast i mellemtiden.

Indikator for filtermætning

Emhætten viser, hvornår filteret skal vedligeholdes:

LED-lyset for fedtfilteret "(17) tænder"

LED-lyset for det aktive kulfilter "(17) blinker

Nulstil filtermætning

påulfilter) skal du holde tasten (7) nede. LED-lyset "111" (17) slukkes, og nedtællingen starter om igen.

Betjening

Aktivering af indikatoren for mætning af det aktive kulfilter

Denne indikator er normalt deaktiveret. Du kan aktivere den på følgende måde:

• tænd for kogepladen og emhætten ved at trykke på ⏻
• mens emhættens motor og koge-pladerne er slukket, skal du trykke og holde på

- "tændes og slukkes igen, hvilket betyder, at aktiveringen er gennemført.

Deaktivering af indikatoren for mætning af det aktive kulfilter

gentag aktiveringsmetoden ovenfor, hvorefter "111" blinker og derefter slukker, hvilket betyder, at deaktiveringen er gennemført.

Automatisk betjening (Hob2Hood)

Emhætten tænder med den mest passende hastighed, og den justerer udsugningskapaciteten i forhold til de effektniveauer, der anvendes i induktionszonen.

Når kogepladen er slukket, regulerer emhætten hastigheden, og den kører gradvist langsommere, mens den eliminerer de sidste dampe og lugte

Sådan aktiverer du denne funktion:

Tryk kort på 📞 (7), hvorefter LED-lyset " 🔊" (18) lyser op og indikerer, at kogepladen er i denne tilstand.

Sugeoverfladen er designet til at bruges sammen med et vinduessensorsæt (som ikke leveres af producenten). Når denne vinduessensor installeres (kun, hvis overfladen er i SUGE-tilstand), vil udsugningen stoppe, når sensoren opfanger, at vindue er lukket i det lokale, hvor den er installeret. Det anbefales at købe FDS KIT - 100 Elektrotechnik Schabus, som fås hos autoriserede Elektrotechnik Schabus-centre eller direkte fra deres hjemmeside:

• Den elektriske forbindelse til udsugningssensoren skal udføres af en kvalificeret og specialiseret tekniker.
• Producenten af denne udsugningssensor påtager sig intet ansvar for eventuelle ulejligheder, skader eller brande, som forårsages af defekter og/eller funktionsfejl og/eller forkert montering af FDS KIT.

Betjening

4.2 Effekttabeller

Temperaturstyring Beskrivelse
	Smeltning	Et passende niveau til at smelte sarte produkter uden at ødelægge deres smag og egenskaber (chokolade, smør, osv.),
	Opvarmning	Et passende niveau til at varme maden op til en ensartet temperatur, uden at den begynder at koge.
	Simre	Et passende niveau til at simre mad i længere perioder. Egnet til tilberedning af tomatsaucer, kødsaucer, supper og minestrone samt til at opretholde en kontrolleret temperatur (velegnet til vandbade). Det forhindrer maden i at koge over eller brænde fast i bunden af gryden, hvilket ofte sker med disse retter. Brug denne funktion, når maden har nået kogepunktet.

Betjening

Effektniveau Tilberednings-type			Niveauets funktion (displayet kombinerer erfaring og madlavningsvaner)
Maksimaleffekt	Boost Hurtig opvarmning		Ideelt til at varme maden hurtigt op, koge vand hurtigt eller opvarme væsker hurtigt
	8-9 Stege	- koge Ideelt til at	brune madvarer, starte tilberedningen, stege frosne produkter eller nå kogepunktet hurtigt
Høj effekt 7-8 Brune	- stege	- koge - grille	Ideelt til at brune, holde væsker kogende og grille (i korte perioder på 5-10 minutter)
	6-7 Brune	- tilberede - stuve - stege - grille	Ideelt til at stege, simre, tilberede og grille (i mellemange perioder på 10-20 minutter), samt til at forvarme tilbehør
Medium effekt 4-5	Tilberede	- stuve - stege - grille	Ideelt til stuvning, opretholdelse af en let kogning eller langtidstilberedning. Røre rundt i pasta
	3-4 Tilberede	- simre - tykne - røre	Ideelt til langsom tilberedning (ris, saucer, stege, fisk) med væske (f.eks. vand, vin, fond, mælk) og til at røre i pasta
	2-3 Ideelt	til langsom tilberedning (med volumen på under en liter: ris, saucer, stege, fisk) med væske (f.eks. vand, vin, fond, mælk)
Lav effekt 1-2 Smelte	- optø	- holde varmt - røre	Ideelt til at blødgøre smør, smelte chokolade langsomt eller optø mindre produkter
	1 Ideelt	til at holde små portioner nylavet mad varmt, til at opretholde temperaturen på retter til servering eller til at lave risotto
SLUK Nul	effekt	Hjælpeoverflade	Kogepladen er i standbytilstand eller slukket (der kan være restvarme fra tilberedningen, som indikeres med H-L-O)

Betjening

4.3 Madlavningstabeller

Madkategorier	Retter eller tilberedningstype	Effektniveau og madlavningsmetode
		Første trin Effekt Andet trin Ef-			fekt
Pasta, ris	Frisk pasta Opvarmning af vand Booster	-9 Kogning af		pasta og opretholdelse af kogetemperatur	7-8
	Frisk pasta Opvarmning af vand Booster	-9 Kogning af		pasta og opretholdelse af kogetemperatur	7-8
	Kogte ris Opvarmning af vand Booster	Kogning af		pasta og opretholdelse af kogetemperatur	5-6
	Risotto Stegning og ristning 7-8 Tilberedning 4-5
Grøntsager, bælgfrugter	Kogte Opvarmning af vand Booster-9 Kogning 6-7
	Stegte	Opvarmning af olie	9	Stegning	8-9
	Sauterede	Opvarmning af tilbehør	7-8	Tilberedning	6-7
	Stuvede	Opvarmning af tilbehør	7-8	Tilberedning	3-4
	Stegte	Opvarmning af tilbehør	7-8	Bruning	7-8
Kød	Steg	Bruning af kød med olie (brug 6 ved smør)	7-8 Tilberedning 3-4
	Grillede	Forvarmning af pande	7-8	Grill på begge sider	7-8
	Bruning	Bruning af kød med olie (indstilling 6 med smør)	7-8 Tilberedning 4-5
	Stuvede	Bruning af kød med olie (indstilling 6 med smør)	7-8 Tilberedning 3-4
Fisk	Grillede	Forvarmning af pande	7-8	Tilberedning	7-8
	Stuvede	Bruning af kød med olie (indstilling 6 med smør)	7-8 Tilberedning 4-5
	Stegte Opvarmning af olie eller fedt		8-9 Stegning	3-4

Betjening

Æg	Omeletter Opvarmning af pandemed smør eller fedt	6 Tilberedning 7-8
	Omeletter Opvarmning af pandemed smør eller fedt	6 Tilberedning 3-4
	Blødkogte/kogteOpvarmning af vand Booster-9 Tilberedning 7-8
	Pandekager Opvarmning af pandemed smør	6 Tilberedning 6-7
Saucer	Tomater Bruning af kød medolie (brugindstilling 6 med smør)	6-7 Tilberedning 3-4
	Kødsovs Bruning af kød medolie (brugindstilling 6 med smør)	6-7 Tilberedning 3-4
	Béchamel Forberedelse af roux(smelte smør ogmel)	5-6 Bringe til simrepunktet 3-4
Desserter,cremer	Creme Koge mælken 4-5 Simre 4-5
	Buddinger Koge mælken 4-5 Simre 2-3
	Risbudding Koge mælken 5-6 Simre 2-3

Vedligeholdelse

Vedligeholdelse af kogepladen

Forsigtig! Før enhver form for rengøring og vedligeholdelse skal du sikre, at induktionszonerne og varmeindikatoren er slukket.

5.1 Rengøring

Kogepladen skal rengøres efter hver anvendelse.

Vigtigt: Undlad at bruge slibende rengøringsmidler og skuresvampe. De kan ødelægge glasset med tiden. Anvend ikke lokalirriterende kemiske stoffer såsom ovnsprays eller pletfjernere.

Efter hver anvendelse skal du lade kogepladen køle ned og fjerne aflejringer og pletter fra mad. Sukker og madvarer med højt sukkerindhold skader kogepladen og skal fjernes øjeblikkeligt. Salt, sukker og sand kan ridse glasoverfladen. Brug kun en blød klud, køkkenrulle eller særligt egnede produkter til at rengøre kogepladen (følg producentens vejledning). ANVEND ALDRIG DAMPRENSERE!!

Vigtigt: Hvis du spilder vand, eller en gryde koger over ved et uheld, er der en dræningsventil i den nedre del af produktet, som kan åbnes, så produktet kan rengøres med maksimal hygiejne.

Fig. 18

Den nederste bakke kan fjernes helt, när kogepladen skal rengøres grundigt.

Fig. 18a - 18b

Vedligeholdelse af emhætte

Rengøring

Brug KUN en klud, som er fugtet med et neutralt ren-gøringsmiddel. BRUG IKKE RENG∅RINGSVÆRKT∅JER!

Undgå at bruge produkter, der in- deholder slibemiddel. BRUG IKKE ALKOHOL!

Fedtfilter

Fig. 15-16

Opfanger fedtpartikler, som opstår under madlavning. Dette skal rengøres én gang om måneden (eller när systemet til indikation af filtermætning angiver, at det er nødvendigt), og der må kun anvendes milde rengøringsmidler. Vasken skal enten foregå i hånden eller i opvaskemaskinen, der skal indstilles til lav temperatur og kort vaskeprogram. Metalfedtfilteret kan blive misfarvet i opvaskemaskinen, men filtreringsevnen påvirkes ikke af dette.

Vedligeholdelse

Aktive kulfiltre (kun til filtreringsversionen)

Fig. 17 - 17a - 17b - 17c

Fanger ubehagelige lugte, som opstår ved madlavning. Produktet er udstyret med fire filterpakker, som fanger lugte med aktivt kul. Det aktive kul er indlejret i en keramisk struktur, så det får en stor absorberingsoverflade, der fanger urenheder. De keramiske aktive kulfiltre bliver mættede efter en kortere eller længere periode, afhængigt af madlavningstypen, hyppigheden af madlavningen og hvor ofte filtrene renses.

Disse lugtfiltre kan gendannes via varmebehandling hver 2.-3. måned ved at komme i en ovn, der er forvarmet til 200 °C, i 45 minutter. Denne gendannelse gør, at filtrene kan holde i op til 5 år.

5.2 Problemløsning

Fejlkode Beskrivelse Mulige årsager Fejlrettelse
E2 Betjeningspaneletslukker pga. for høj temperatur		Temperaturen inde i de elektroniske dele er for høj	Lad apparatet køle ned, før du bruger det igen
ERR03 + lydsignal	Der er registreret vedvarende aktivering af en tast Betjeningspanelet slukkes automatisk efter 10 sekunder	Der er vand, gryder eller køkkenredskaber på betjeningspanelet	Rengør overfladen, og fjern alle genstande fra overfladen
Alle andre fejlkoder ( E ... U ... )	Ring til kundeservice, og oplys fejlkoden

5.3 Kundeservice

Før du kontakter kundeservice

1. Undersøg, om du selv kan løse problemet ved at følge vejledningen under "Problemløsning".

2. Sluk for apparatet, og tænd det igen for at se, om problemet løser sig selv. Hvis fejlen bliver ved, efter at du har udført ovenstående trin, skal du kontakte den nærmeste kundeserviceafdeling.

Produktet du har kjøpt er i samsvar med EUs RoHS-direktiv (2011/65/EU). Det inneholder ikke skadelige og forbudte materialer som er angitt i direktivet.

Pakningsinformasjon

pa Viktig: Hvis grytene ikke er korrekt dimensioneret, tændes kogezonen ikke. For detaljer om minimale pottdiameter som må brukes på hver sone, se den illustrert delen av denne håndboken.

2.2 Energieffektiv bruk:

Änbefalinger for best resultat:

-for rektangulære uttak 222 x 89 mm

-for sirkulære uttak ∅ 150 mm (*)

- Strømkabelen må være lang no til at komfuren kan løsnes fra benkeplaten

- Hvis husholdningsapparatet ikke er utstyrt med en strømkabel, bruk en med en lederdiameter på 2,5 mm2 for strøm opp til 7200 Watt; For høyere effektnivåer må diameteren være 4 mm2.

Produktet aktiveres kun i nærvær av gryter på kokesonen: Oppvarmingsprosessen starter ikke eller avbrytes hvis det ikke er gryter, eller hvis disse fjernes.

Gryte detektor

Hetten viser när filter vedlikehold er nødvendig:

Fettfilter en “(17) LED lyser opp

Aktivert karbon lukt filter “(17) LED blinker”

Før du kontakter kundeservice
