MANUAL DE UTILIZARE GIEH 824470 X GRUNDIG

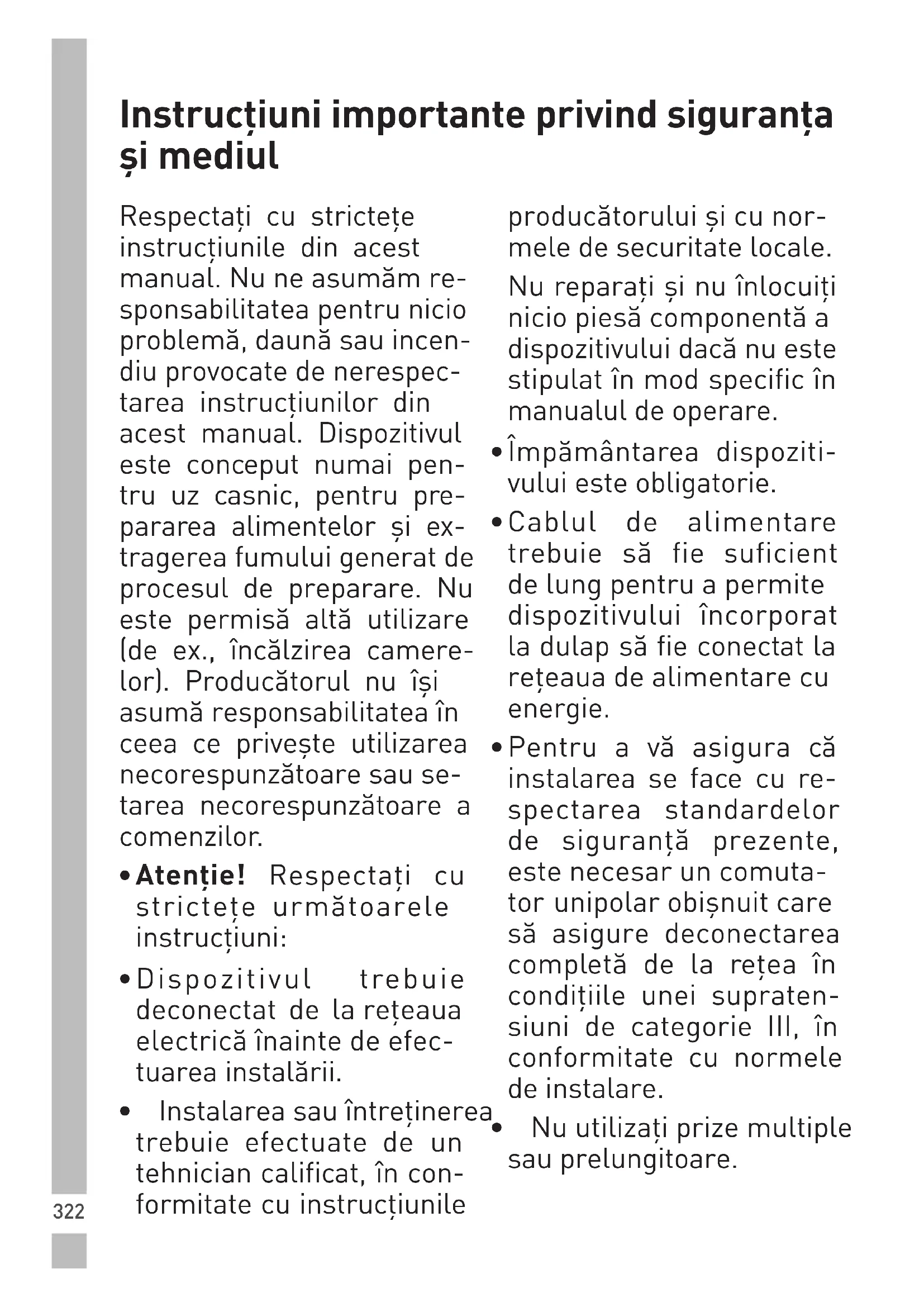

Instrucțiuni importante privind siguranța și mediul

Respectați cu strictețe instrucțiunile din acest manual. Nu ne asumăm responsabilitatea pentru nicio problemă, daună sau incendiu provocate de nerespectarea instrucțiunilor din acest manual. Dispozitivul este conceput numai pentru uz casnic, pentru prepararea alimentelor și extragerea fumului generat de procesul de preparare. Nu este permisă altă utilizare (de ex., încălzirea camere-lor). Producătorul nu își asumă responsabilitatea în ceea ce privește utilizarea necorespunzătoare sau setarea necorespunzătoare a comenzilor.

• Atenție! Respectați cu strictețe următoarele instrucțiuni:
• Dispozitivul trebuie deconectat de la rețeaua electrică înainte de efectuarea instalării.
• Instalarea sau întreținerea trebuie efectuate de un tehnician calificat, în conformitate cu instrucțiunile

producătorului și cu nor- mele de securitate locale.

Nu reparați și nu înlocuți nicio piesă componentă a dispozitivului dacă nu este stipulat în mod specific în manualul de operare.

• Împământarea dispozitivului este obligatorie.
• Cablul de alimentare trebuie să fie suficient de lung pentru a permite dispozitivului încorporat la dulap să fie conectat la rețeaua de alimentare cu energie.
• Pentru a vă asigura că instalarea se face cu respectarea standardelor de siguranță prezente, este necesar un comutator unipolar obișnuit care să asigure deconectarea completă de la rețea în condițiile unei supratensiuni de categorie III, în conformitate cu normele de instalare.
• Nu utilizati prize multiple sau prelungitoare.

Instrucțiuni importante privind siguranța și mediul

- După terminarea instalăriiului.

componentele electrice nu mai trebuie să fie accesibile utilizatorului.

- Dispozitivul și piesele, sale accesibile se încing în timpul utilizării. Atenție să nu atingeți elementele încinse.

- Asigurați-vă că copiii se joacă cu dispozitivul; nu lăsați copiii în apropiere și supravegheați-i, întrucât piesele accesibile se pot încinge foarte tare pe durata utilizării.

- Este important ca persoanele cu pacemaker și implanturi active să verifice, înainte de utilizarea plitei cu inducție, dacă pacemaker-ul este compatibil cu dispozitivul.

- În timpul și după utilizare nu atingeți elementele încinse ale dispozitivului.

- Evitați contactul cu materiale textile și alte materiale inflamabile până când s-au răcit suficient toate componentele dispozitivu-

- Nu așezați materiale inflamabile pe sau în apropiere de dispozitiv.

- Grăsimile și uleiul supraîncălzite se aprind ușor. Supravegheați prepararea alimentelor bo-gate în grăsimi și ulei.

nu Dacă suprafața este fisurată, opriți aparatul pentru a evita posibilitatea producerii unui șoc elec- tric.

- Aparatul nu este destinat să fie acționat cu ajutorul unui temporizator extern sau al unui sistem separat de comandă la distanță.

- Preparare nesupravegheată a alimentelor pe o plită cu ulei sau grăsimi poate fi periculoasă și poate provoca incendiu.

- Procesul de preparare trebuie supravegheat. Un proces de preparare de scurtă durată trebuie monitorizat constant.

Instrucțiuni importante privind siguranța și mediul

- NU încercați NICIODATĂvase.

să stingeți focul utilizând apă. În schimb, opriți dispozitivul și domoliți flacăra, de exemplu cu un capac sau cu o pătură de incendiu. Pericol de incendiu: nu lăsați obiecte pe suprafețele de gătit.

- Nu utilizați dispositive de curățare cu abur.

- Nu puneti obiecte metalice, cum ar fi cuțite, furculițe, linguri și capace pe suprafața plitei, deo- arece se pot încinge.

- Înainte de a conecta dispozitivul la rețeaua electrică, verificați plăcuța cu date (de pe partea inferioară a dispozitivului) pentru a vă asigura că tensiunea și puterea corespund cu valorile rețelei și că priza de conectare este potrivită. Dacă aveți dubii, întrebați un electrician calificat.

- AVERTISMENT: După utilizare, opriți plita de la dispozitivul de comandă și nu vă bazați pe detectorul de

- Evitați scurgerile: atunci când fierbeți sau încălziți lichide, scădeți aportul de căldură.

- Nu lăsați elementele care se încălzesc pornite, cu oale și tigăi goale sau fără recipiente.

- După finalizarea preparării, deconectați zona respectivă.

- Nu folosiți niciodată folie din aluminiu pentru gătire și nu așezați niciodată produse împachetate în alu-miniu direct pe suprafața de gătit. Aluminiul se va topi și vă va deteriora dis-pozitivul iremediabil.

- Nu încălziți niciodată o conservă sau conserve care conțin alimente, fără ca mai întâi să le deschideți: ar putea exploda! Acest avertisment se aplică și tuturor celor-lalte tipuri de plite.

- Un nivel de putere mare, cum ar fi funcția Booster, nu trebuie utili-

Instrucțiuni importante privind siguranța și mediul

zat pentru a încălzi anu- mite lichide, cum ar fi uleiul pentru prăjire. Căldura în exces poate fi periculoasă. În aceste ca- zuri, recomandăm utiliza- rea unui nivel de putere mai scăzut.

- Recipientele trebuie aşezate direct pe plită și trebuie centrate. Sub nicio formă nu trebuie introdus ceva între oală și plită.

- În cazurile în care temperatura este ridicată, dispozitivul scade automat nivelul de putere al zone-lor de gătit.

- Înainte de a efectua orice operațiune de curățare sau întreținere, deconectați produsul de la rețeaua de alimentare cu energie decuplând fișa sau deconectând întrerupătorul principal al casei.

- Pentru toate operațiunile de montare și întreținere, purtați întotdeauna mănuși de lucru.

- Dispozitivul poate fi utilizat de copiii cu vârsta de 8 ani sau mai în vârstă și de persoanele cu dizabilități fizice, senzoriale sau psihice sau de persoanele fără experiență sau cunoștințe necesare, cu condiția ca acestea să fie supravegheate sau să fi primit instrucțiuni cu privire la utilizarea în siguranță a dispozitivului și cu condiția să înțeleagă pe deplin riscurile asociate.

- Copiii trebuie să fie supravegheati pentru a vă asigura că aceștia nu se joacă cu produsul.

- Lucrările de curățare și întreținere nu trebuie să fie efectuate niciodată de către copii, cu excepția situației în care aceștia sunt supravegheați corespunzător.

Camera trebuie ventilată corespunzător atunci când este utilizată hota în același timp cu alte dis- pozitive cu combustie, gaz

Instrucțiuni importante privind siguranța și mediul

sau de alt fel.

- Hota trebuie curățată regulat, atât la interior, cât și la exterior (CEL PUȚÍN O DATĂ PE LUNĂ), în strictă concordanță cu instrucțiunile de întreținere. Nerespec-tarea regulilor de curățare a hotei și înlocuirii și curățării filtrului va crea pericol de incendiu.

- Este strict interzisă flambarea alimentelor. Utilizarea unei flăcări deschise poate deteriora filtrele și provoca pericol de incendiu, de aceea, trebuie evitat sub orice formă.

- Trebuie acordată o ater deosebită la prăjire, pentru a preveni supraîncălzirea și aprinderea uleiului.

- Atenție! Acest produs nu este destinat utilizării cu plite pe gaz.

- Atenție! Atunci când plita este pornită, piesele accesibile ale hotei se pot încinge.

- Atentie! Nu conectați dispozitivul la rețeaua de alimentare cu energie până când nu ați terminat instalarea.

- Atenție! Nerespectarea fixării şuruburilor și a piulițelor în conformitate cu aceste instrucțiuni poate duce la pericole electrice.

- În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru extragerea fumu-lui, trebuie respectate cu strictețe normele emise de autoritățile locale.

- Aerul extras nu trebuie ietransportat prin aceleași conducte folosite pentru extragerea fumului gen- erat de combustia gazelor sau a altor tipuri de dis- pozitive de combustie.

Instrucțiuni importante privind siguranța și mediul

• Nu utilizați și nu lăsați niciodată hota fără becuri instalate corespunzător, pentru a preveni riscul unui șoc electric.
• Nu utilizati niciodată hota, dacă grilajul nu a fost montat corect!
• Folosiți numai şuruburile de fixare furnizate împreună cu produsul pentru instalare, iar dacă nu sunt livrate, cumpărați tipul corect de şuruburi. Folosiți şuruburi cu lungime corectă, conform indicațiilor din ghidul de instalare.

- Atunci când hota este folosită împreună cu alte dispositive acționate de energie non-electrică, pre-siunea negativă a camerei nu trebuie să depășească 4 Pa (4 x 10-5 bar). 10-5 bar).

- Dispozitiv conceput, testat și dezvoltat în conformitate cu normele cu privire la:

- Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.

- Performanță: EN/IEC a,61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-e 13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Recomandări privind utilizarea corectă pentru reducerea impactului asupra mediului: Atunci când începeți să gătiți, porniți hota la viteza minimă și lăsați-o pornită câteva minute chiar și după ce ați terminat de gătit. Măriți viteza numai dacă există o cantitate mare de fum și abur, cu ajutorul funcției Booster, numai în cazuri extreme. Pentru a menține eficiența sistemului de reducere a mirosurilor, înlocuți filtrele de carbon atunci când este nevoie.

Instrucțiuni importante privind siguranța și mediul

- Pentru a asigura performanțe de vârf ale filtrului de grăsime, curățați-l atunci când este nevoie. Pentru a îmbunătăți eficiența și a reduce zgomotul, folosiți diametrul maxim indicat în acest manual.

Conformitate cu Directiva DEEE şi cu eliminarea deşeurilor:

Acest produs respectă Directiva UE WEEE (2012/19/UE). Produsul este marcat cu un simbol de clasificare pentru deșeuri electrice și elec-tronice (WEEE).

Acest simbol indică faptul că produsul nu trebuie eliminat cu alte deșeuri menajere la finalul perioadei de utilizare. Dispozitivele utilizate trebuie returnate la punctul special de reciclare de dispositivee electrice și electronice. Pentru a găsi aceste sisteme de colectare contactați autoritățile locale sau distribuitorul de la care a fost achiziționat produsul. Fiecare gospodărie are un rol important în recuperarea și reciclarea electro-casnicelor vechi. Eliminarea

corespunzătoare a electrocasnicelor utilizate ajută la prevenirea posibilelor consecințe negative pentru mediu și sănătatea umană.

Conformitatea cu Directiva RoHS

Produsul pe care l-ați achiziționat respectă Directiva UE RoHS (2015/863/UE). Nu conține materiale dăunătoare și interzise specificate în Directivă.

Informații despre ambalaj

Ambalajul produsului este fabricat din materiale reciclabile conform Legislației Naționale. Ambalajele nu trebuie aruncate împreună cu gunoiul menajer sau alt tip. Duceți-le la punctele de colectare destinate ambalajelor amenajate de către autorități-le locale.

Utilizare

Sistemul de gătit prin inductie se bazează pe fenomenul fizic al inductiei magnetice. Principala caracteristică a acestui sistem este transferul direct al energiei de la generator la oală.

Avantaje: În comparație cu plitele electrice, hota cu inductie este:

- Mai sigură: temperatură mai scăzută a suprafeței din sticlă.

- Mai rapidă: timp de încălzire a alimentelor mai redus.

- Mai precisă: plita reacționează imediat la comenzile dvs.

- Mai eficientă: 90% din energia absorbită este transformată în căldură. Mai mult, odată îndepărtați oala, transmisia căldurii este imediat întreruptă, evitând pierderile inutile de căldură.

2.1 Recipientele de gătit

Folosiți numai oale care au olul

Important: pentru a evita dete- riorarea permanentă a suprafeței plitei, nu utilizati:

– recipiente cu partea inferioară mai puțin decât perfect plană.

– recipiente metalice cu partea inferioară acoperită cu email.

– recipiente cu baza aspră, pentru a evita zgârierea suprafeței plitei.

- nu aşezati niciodată oale și tigăi fierbinti pe panoul de comandă al plitei

2.1.1 Recipiente preexistente

Gătirea prin inducție utilizează magnetismul pentru generarea căldurii. Prin urmare, recipientele trebuie să conțină fier. Verificați dacă materialul din care este făcută oala este magnetic, cu ajutorul unui magnet. Oalele nu sunt potrivite, dacă nu sunt detectabile de către un magnet.

2.1.2 Diametre recomandate ale părtii inferioare a oalelor

Important: Dacă oalele nu sunt de dimensiunea corectă, zonele de gătire nu vor porni. Pentru detalii despre diametrul minim al oalei care trebuie folosită pe fiecare

Utilizare

zonă, consultați partea cu ilustrații din acest manual.

2.2 Economisire energie

Recomandări pentru cele mai bune rezultate:

-Folosiți oale și tigăi cu diametrul părții inferioare egal cu acela al zonei de gătire.

-Folosiți numai oale și tigăi cu parte inferioară plană.

-Dacă este posibil, țineți capacul pe oală în timpul gătirii.

-Gătiți legume, cartofi, etc. cu o cantitate mică de apă, pentru a reduce timpul de gătire.

-Folosiți o oală sub presiune, dacă reduce mai mult consumul de energie și timpul de gătire

-Puneți oala în centrul zonei de gătire desenată pe plită.

Utilizarea ventilatorului de ex- tragere

Sistemul de extragere poate fi utilizat în două versiuni: cu extragere externă și cu evacuare sau ca filtru cu recirculare interioară.

Versiunea cu extragere

Fig.7

Fumul este evacuat spre exterior printr-o serie de țevi (cumpărate separat) fixate pe flanșele de conectare livrate.

Diametrul conductei de evacuare trebuie să fie echivalent cu diametrul inelului de conectare:

-pentru ieşiri dreptunghiulare 222 x 89 mm -pentru ieşiri circulare, ∅ 150 mm (*)

Pentru mai multe informații, consultați pagina referitoare la ver- siunea cu extragere în partea cu ilustrații a acestui manual.

Fig.7c

Conectați produsul la conductele de evacuare montate pe perete și la orificii cu diametrul echivalent cu acela al evacuării aerului (flanșa de conectare). Utilizarea de conducte de evacuare montate pe perete și orificii de evacuare cu diametrul mai mic poate reduce eficiența extragerii și crește drastic nivelul de zgomot. Toată responsabilitatea în această privință este, prin urmare, declinată.

• Folositi conducte cu lungime minimă indispensabilă.
• Folosiți conducte cu numărul de curbe minimum posibil (unghi maxim: 90°).
• Evitați schimbările drastice ale diametrului conductelor.

Utilizare

Versiunea cu filtrare

Fig. 8

Aerul extras va fi filtrat prin filtre de grăsime speciale și filtre de mi-ros înainte de a fi trimis înapoi, în cameră.

Produsul este livrat cu toate piesele necesare pentru instalar-ea standard, cu evacuarea aerului poziționată în partea din față a plintei dulapului.

Patru pachete cu filtru de carbon activ din ceramică sunt deja livrate împreună cu produsul. Filtrele din ceramică sunt filtre din carbon modulare inovatoare, care se regenerează (consultați secțiunea Întreținere - Filtre din carbon activ a acestui manual).

Proprietățile lor fizico-chimice per- mit absorbția extrem de eficientă a mirosurilor și o rezistență mecanică mare.

Pentru mai multe informații, consultați pagina referitoare la versiunea cu filtrare (în partea cu ilustrații a acestui manual). Fig. 13b

Instalare

Instalația electrică și cea mecanică trebuie montate de persoane calificate.

Aparatul electric este conceput pentru încorporarea într-un blat de lucru cu grosimea de 2-6 cm, în cazul instalațiilor TOP; 2,5-6 cm în cazul instalațiilor FLUSH.

Distanța minimă dintre hotă și perete trebuie să fie de minimum 5 cm, în față, minimum 4 cm în lateral și minimum 50 cm față de unitățile cu montare pe perete de deasupra.

Notă: Distanțele sugerate sunt cu titlu de indicație: atunci când sunt proiectate spațiile, urmați instrucțiunile producătorului mobilierului de bucătărie.

3.1 Conexiunea electrică

• Deconectați dispozitivul de la rețeaua de alimentare
• Instalarea trebuie efectuată de persoane calificate profesional care este familiarizat cu standardele de instalare și siguranță aplicabile.
• Producătorul își declină responsabilitatea față de persoane, animale sau obiecte în cazul nerespectării instrucțiunilor din acest capitol.

• Cablul de alimentare trebuie să fie suficient de lung pentru a permite scoaterea plitei de pe blat.

• Asigurați-vă că tensiunea de pe plăcuța cu date tehnice din par-tea inferioară a dispozitivului corespunde cu acela al casei în care va fi instalată.
  • Nu folositi prelungitoare.

• Împământarea este impusă prin lege.
• Cablul cu împământare trebuie să fie cu 2 cm mai lung decât cele-lalte cabluri
• Dacă aparatul electrocasnic nu este dotat cu un cablu de alimentare, folosiți unul cu diametrul minim al conductorului de 2,5 mm2 pentru o valoare a puterii de până la 7200 de wați; pentru niveluri de putere mai scăzute, diametrul trebuie să fie de 4 mm2.
• În niciun punct de pe lungimea cablului, temperatura nu trebuie să atingă valoarea de 50°C peste temperatura camerei.
• Dispozitivul este conceput pentru a fi conectat în permanență la rețeaua electrică, așadar, efectuați conexiunea la rețeaua fixă printr-un comutator standard unipolar, care asigură deconectarea completă de la rețea, în condiții de supratensiune de categoria III și care este accesibil imediat după instalare.

Instalare

Notă: Pentru a conecta aparatul cu ajutorul unei conexiuni monofazate sau trifazate, cablul existent trebuie eliminat și înlocuit cu alt tip (nelivrat) cu următoarele specificații: conexiune monofazată: Conexiune trifazată prin cablu H05V2V2-F 3G4: cablu H05V2V2-F 5G2.5

Atenție! Înainte de reconectarea circuitului la rețeaua de alimentare și de verificarea funcționării corecte a acestuia, verificați întotdeauna cablul de rețea, pentru a vedea dacă este montat corect.

Atenție! Cablul de interconec-tare trebuie înlocuit de personalul de service autorizat al serviciului pentru clienti sau de o persoană calificată similar.

3.2 Montarea

Înainte de a începe montarea:

• După despachetarea produsului verificați dacă acesta nu a fost deteriorat în timpul transportului și, în caz de probleme, contactați distribuitorul sau Serviciul clienti, înainte de a trece la instalare.

• Verificați ca produsul să aibă mărimea corespunzătoare pentru locul de instalare.

• Verificați existența accesoriiilor în ambalaj (așezate acolo pentru ușurința transportului) cum ar fi pungile cu șuruburi, cardul de garanție etc. Scoateți-le și păstrați-le la loc sigur.

• Verificați, de asemenea, dacă există o priză în apropierea zonei de instalare.

Pregătirea dulapului pentru instalare:

• Produsul nu poate fi insta- lat deasupra aparatelor de răcit, a mașinilor de spălat vase, încălzitoarelor, cu- toarelor, mașinilor de spălat și uscătoarelor.
• Decupați dulapul înainte de a introduce plita și scoateți cu grijă resturile sau rumegușul.

Important: folosiți un material de etanșare dintr-un singur component (S), rezistent la temperaturi înalte de până la 250°; înainte de jinstalare, suprafețele care trebuie lipite trebuie curățate cu grijă, îndepărtând toate substanțele care ar putea să compromită li-pirea (de ex., agenți antiaderenți, conservanti, unsori, uleiuri, rezidu-uri adezive vechi etc.); materialul de etanșare trebuie distribuit uni-form pe tot perimetrul cadrului; după lipire, lăsați să se usuce timp de aproximativ 24 de ore.

Fig. 1b

Instalare

Notă: Pentru a asigura instalarea corectă a produsului, se recomandă lipirea conductelor cu un adeziv cu următoarele caracteristici:

-peliculă PVC moale elastică, cu adeziv pe bază de acrilat
-ce respectă normele DIN EN 60454
-substante ignifuge
-rezistență excellentă la uzură
-rezistent împotriva fluctuațiilor de temperatură
-poate fi utilizat la temperaturi scăzute

Functionarea

4.1 Panou de comandă

Notă: Pentru a selecta comenzile, atingeți pur și simplu (apăsați) simbolurile care le reprezintă (consultați pagina 3).

Taste

1. PORNIRE/OPRIRE plită / ventilator de extragere hotă
2. Selectare zonă de gătire Creștere nivel de putere
3. Creştere viteză extragere (putere)
4. Scădere nivel de putere Scădere viteză extragere (putere) Scădere valoare temporizator
5. Activare temporizator Creştere valoare temporizator
6. Activare funcții automate Resetare saturație filtru

Afişaj / LED

1. Vizualizare nivel de putere
2. Vizualizare viteză extragere (putere)
3. Indicator temporizator activ
4. Indicator valoare temporizator
5. Indicator funcție extragere automat Indicator asistență filtru

Functionarea

Utilizarea plitei

Înainte de a începe, este important să știți: Toate funcțiile acestei plite sunt concepute pentru a respecta cele mai stringente norme de siguranță

Din acest motiv:

• Unele funcții nu vor fi activate și nu vor fi dezactivate automat în absența oalelor de pe arzătoare sau atunci când sunt așezate necorespunzător.
• În alte cazuri, funcția activată va dezactivată automat după câteva secunde, atunci când o anumită funcție necesită o configurare suplimentară, care nu a fost selectată (de ex.: „Pornire plită” fără „Selectare zonă de gătit” și „Temperatură de operare” sau „Funcție blocare” sau funcția „Temporizator”).

Avertisment! În cazul unei utilizări prelungite (de exemplu), este posibil ca zona de gătire să nu se închidă imediat din cauză că este în faza de răcire; simbolul “H” va apărea pe afișajul zonei de gătire “ ” pentru a indica executarea acestei faze. Așteptați ca afișajul să se închidă înainte de a aborda zona de gătire.

Afişaj zonă de gătire

afișajul zonei de gătire indică:

Zonă de gătire pornită	0
Nivel de putere	1.9 P
Indicator căldurăreziduală	H
Detector oală	U
Funcție punte activă	N
Funcție managertemperatură activă	U
Funcția de blocarepentru copii activă	L

Caracteristici plită

Activarea în siguranță

Produsul este activat numai în prezența oalelor pe zona de gătire: procesul de încălzire nu pornește sau este întrerupt dacă nu sunt oale sau dacă acestea sunt îndepărtate.

Detector oală

Produsul detectează automat prezența oalelor pe zonele de gătire.

Ocrire de siguranță

Din motive de siguranță, fiecare zonă de gătire are un timp maxim de operare, care depinde de nivelul maxim de putere setat.

Functionarea

Indicator căldură reziduală

Atunci când una sau mai multe zone de gătire sunt oprite, prezența căldurii reziduale este indicată de un semnal vizual pe afișajul zonei corespunzătoare, prin intermediul simbolului “H”.

Functionarea

Notă: Înainte de a activa vreo funcție, trebuie activată zona dorită.

Alimentare

Apăsați (atingeți) PORNIRE/OPRIRE plită/extractor Lampa indicatoare se va aprinde pentru a indica faptul că plita/extractorul este gata de utilizare Apăsați din nou pentru a opri

Notă: Această funcție are prioritate înaintea celorlalte.

Selectarea zonei de gătire

Atingeți (apăsați bara de selectare 88(2) care corespunde zonei de gătire dorite.

9 Niveluri de putere

Atingeti (apăsați) selectorul 2, pentru a crește nivelul de putere. Atingeti (apăsați) selectorul - pentru a scădea nivelul de putere; Nivelul de putere este indicat pe afișajul zonei selectate: “1...9”

Amplificator de putere

Produsul are un nivel înalt de pu-tere suplimentară (dincolo de nivelul 9). care are o durată limitată de 5 minute, după care nivelul de pu-tere revine la nivelul anterior.

Atingeți (apăsați) selectorul pentru a mări nivelul de putere (dincolo de nivelul 9) și a activa Amplificatorul de putere

Nivelul Amplificatorului de putere este indicat pe afișajul zonei selectate cu simbolul "P".

Notă: Zona de gătire ④ (FIG.19) nu are un temporizator pentru Amplificatorul de putere; pentru a dezactiva Amplificatorul de putere, apăsați - .

Zonele punte

Datorită funcției Punte, zonele de gătire pot funcționa în mod combinat, creând o zonă unică cu același nivel de putere.

Această funcție permite gătirea prin distribuire uniformă, cu oale și tigăi de mari dimensiuni. Zona de gătire „Principală” din față poate fi utilizată în combinație cu zona de gătire „Secundară” din spate (pentru a verifica ce zone sunt echipate cu această funcție, vedeți partea ilustrată a acestui manual).

Functionarea

Pentru a activa Funcția punte:

-selectați zona de gătire „Principală” care trebuie să fie la nivelul de putere 0) - țineți butonul pasat până când se aude un semnal acustic, care va fi urmat de apariția unui simbol care luminează intermitent „ ” pe afișajul (7) al zonei de gătire „Secundare”.

-selectați zona de gătire „Secundară” în 3 secunde.

- setați nivelul de operare (Putere) al zonei de gătire „Principală” care va fi indicat pe afișajul aferent (7)

Notă: Pentru a dezactiva Funcția punte, aduceți, pur și simplu, zona de gătire la temperatura „D“.

Manager de temperatură

Managerul de temperatură este o funcție de control care permite căldurii să fire menținută la temperatură constantă, la un nivel de putere optim, între 0 și 1, ideal pentru încălzirea alimentelor deja preparate.

Funcția Manager temperatură este activată la prima apăsare a tastei 88. (2).

Simbolul „u” apare pe afișajul zonei care funcționează în modul Manager temperatură.

Blocarea accesului copiilor

Blocarea accesului copiilor face posibilă prevenirea accesării accidentale de către copii a zonei de gătire și a zonei de extragere, prevenind activarea oricărei funcții.

Blocarea accesului copiilor poate fi activată numai atunci când produsul este pornit, dar cu zonele de gătire (și zona de extragere) oprite.

Activarea:

• îndepărtați oalele de pe plită
• apăsați și tineți, în același timp, apăsate ^+ (2-FR) și ^-
• apoi din nou și pe selectorul (2-FR); un semnal acustic indică faptul că Blocarea accesului copiilor este activă și un simbol „L” apare pe afișaje (7).

Dezactivarea:

• apăsați și tineți, în același timp, apăsate ^88 (2-FR) și (-)
• apoi din nou; un semnal acustic indică faptul că Blocarea accesului copiilor a fost dezactivată și un simbol „L” apare pe afișaje (7).

Dezactivarea temporară: este posibil să folosiți o zonă de gătire, chiar și atunci când este activată Blocarea accesului copiilor. Procedați după cum urmează:

- apăsati și țineți apăsate ^○ + (2-FR) și (-)

Functionarea

Acum puteți folosi normal zona de gătire, Blocarea accesului copiilor va fi reactivată atunci când plita este oprită.

Temporizator

Funcția Temporizator este o numărătoare inversă care poate fi setată pentru fiecare zonă de gătire (și zonă de extragere), chiar simultan. La finalul perioadei setate, zonele de gătire (sau zona de ex-tragere) vor fi închise automat, iar utilizatorul va fi informat printr-un semnal acustic.

Temporizatorul este activat prin apăsarea simbolului de îndată ce temporizatorul a încheiat numărătoarea inversă, se aude un semnal acustic (timp de 2 minute, sau se oprește prin apăsarea oricărei taste de pe plită), în timp ce afișajul (10) luminează intermitent. cu simbolul “00”.

Reglarea funcției Temporizator:

• Selectarea zonei de gătire ^+ (2).
• Apăsați pentru a accesa funcția de reglare.
• Reglați durata Temporizatorului: apăsați pe selector, pentru a crește durata de timp de până la închiderea automată, apăsați selectorul (L), pentru a scădea

timpul de până la închiderea automată.

- apăsați selectorul Ⓑ pentru a scădea durata de timp de până la închiderea automată.

Notă: Fiecare zonă de gătire poate avea un alt Temporizator setat; pe afișaj, (10), numărătoarea inversă a ultimei plite selectate va fi arătată timp de 10 secunde, după care va fi arătată numărătoarea inversă cu cel mai mic timp rămas.

Pentru a opri Temporizatorul:

• setați valoarea temporizatorului la „0” cu ajutorul - .
• opriți plita cu ajutorul ⏻.

Notă: Functia rămâne activă dacă nu este apăsată nicio altă tastă în- tre timp.

Notă: Atunci când este folosit Temporizatorul, simbolul ⑦ apare în partea laterală a zonei de gătire.

Temporizator fierbere ouă

Funcția Temporizator fierbere ouă este o numărătoare inversă independentă de zonele de gătire (și de zona de extragere). La sfârșitul timpului setat, utilizatorul este in-format printr-un semnal acustic.

Temporizatorul pentru fierberea ouălor este activat apăsând.

Functionarea

Notă: pentru a regla funcția

Temporizator fierbere ouă, urmați aceeași procedură ca și la funcția Temporizator.

Limitarea puterii

Funcția Limitarea puterii permite utilizarea produsului în timp ce este limitată absorbția maximă.

Notă: Limita trebuie setată atunci când este oprită plita, fără a apăsa pe ⏻, în 2 minute de la conectarea plitei la rețeaua de electricitate sau de când rețeaua de electricitate însăși este reconectată.

Pentru a seta Limitarea puterii:

• apăsəj.
• în timp ce tineți apășat apăsați și eliberați (-).
• se va auzi un scurt semnal acustic.
• în timp ce tineți apășet apăsați și eliberați (2-FL).
  • acum, este posibil să eliberati:
• afișajul zonei FL (7) indică simbolurile „C” și „0” alternativ, pentru a indica faptul că limita poate fi setată.

- Pe afișajul zonei RL (7) apare se-tarea curentă**

• 0 = 7,4 KW 1 = 4,5 KW

• 2 = 3,1 KW

** implicit, limita este setată la 7,4 KW.

- Pentru a schimba setarea Limi-tare putere, apăsați (2-FL)

• pentru a salva selectia, apăsați
• timp de 2 secunde; un sem- nal acustic lung se va auzi, pentru a confirma setarea.
• apăsațipentru a părăsi funcția.

Utilizarea ventilatorului de ex- tragere

Alimentare

Apăsați (atingeți) ⏻ PORNIRE/OPRIRE plită/extractor Lampa indicatoare se va aprinde pentru a indica faptul că plita/extractorul este gata de utilizare

Apăsați din nou, pentru a opri

Notă: Această funcție are prioritate înaintea celorlalte.

Pornirea ventilatorului de ex- tragere

- Atingeți (apăsați) selectorul pentru a activa ventilatorul de extragere.

Viteză extragere (putere)

- atingeți (apăsați) selectorii pentru a crește viteza de extragere (puterea) (0-10);

Functionarea

- atingeți (apăsați) selectorul pentru a scădea viteza de ex- tragere (puterea) (10-0);

Temporizator

Temporizatorul este activat la orice viteză prin apăsarea simbolului afișaj (10) va arăta numărătoarea inversă, afișajul (8) va arăta simbolul. Reglare temporizator Ventilator extractor Duratele pre-setate până la închidere pot fi mod-ificate. Variația se poate face atunci când Temporizatorul este activ.

• Apăsatri pentru a crește durata de timp de până la închiderea automată.
• Apăsati pentru a scădea durata de timp de până la închiderea automată.

Indicator saturatie filtru

Hota indică momentul în care este necesară întreținerea: Filtrul de grăsime: LED-ul “FILTER” (11) se aprinde Filtrul de miros cu carbon activ: LED-ul “FILTER”(11) luminează intermitent.

Resetați saturația filtrului

După efectuarea întreținerii filtrelor (de grăsime și/sau cu carbon activ) țineți apăsată tasta ; LED-ul “” se oprește și numărătoarea reîncepe.

Activarea indicatorului de saturatie a filtrului de miros cu carbon activ

În mod normal, acest indicator este dezactivat. Pentru a-l activa, procedați după cum urmează:

– porniți plita cu aspirare, apăsând ;

– când motorul de aspirare și zona de gătire sunt oprite, apăsați și țineți apăsat ;

- ” pornește, indicând activarea cu succes.

Dezactivarea indicatorului de saturatie a filtrului de miros cu carbon activ

Repetați pașii de activare descriși mai sus “☐” va lumina intermitent, apoi se va închide pentru a indica dezactivarea cu succes.

Modul automat

Plita va porni la cea mai potrivită viteză, adaptând capacitatea de ex-tragere la nivelul de gătire utilizat în zona de gătire.

După închiderea plitei, hota își adaptează capacitatea de ex-tragere, scăzând-o treptat, astfel încât să elimine vaporii și mirosurile reziduale

Pentru a activa această funcție:

Functionarea

Apăsați scurt LED-ul “”

seva aprinde pentru a indica faptul că hota funcționează în acest mod.

Suprafața de absorbție este concepută pentru utilizarea în combinație cu un KIT cu senzori pentru fereastră (nu este furnizat de producător) Atunci când instalați KIT cu senzori pentru fereastră (numai în cazul în care utilizați suprafața în modul ASPIRARE), aspirarea se va opri din funcționare de fiecare dată când KIT-ul cu care suprafața este echipată detectează că fereastra este închisă în camera în care este instalat. Se recomandă achiziționarea KIT-ului FDS - 100 Elektrotechnik Schabus, disponibil la centrele autorizate Elektrotechnik Schabus sau direct de pe site-ul Internet

- Conexiunea electrică a KITUului suprafeței de aspirare trebuie efectuată de personal tehnic calificat și specializat.

- Producătorul suprafeței de aspirare își declină responsabilitatea pentru orice inconvenient, daună sau incendiu cauzate de defectele și/sau problemele de funcționare defectuoasă și/sau de instalarea incorrectă a KIT-ului.

Functionarea

Nivel de putere Tip de gătire Utilizare nivel (afișajul combină experiența cu obiceiurile de gătire)
Putere maximă	Boost	Încălzire rapidă	Ideal pentru o crește rapid temperatura alimentelor până la fierbere rapidă în cazul apei sau pentru a încălzi rapid lichide folosite la gătire
	8-9 Prăjire - fierbere Ideal pentru rumenire, începerea coacerii, prăjirea produselor congelate, fierberea rapidă
Putere mare 7-8	Rumenire	-prăjire - fierbere - preparare la grătar	Ideal pentru prăjire, menținerea fierberii, coacere și preparare la grătar (pe durate scurte, de 5-10 minute)
	6-7 Rumenire	-coacere - înăbușire - prăjire - preparare la grătar	Ideal pentru prăjire, menținerea fierberii la foc mic, coacere și preparare la grătar (pe durate medii, de 10-20 de minute), accesorii de preîncălzire
Putere medie	4-5 Coacere - înăbușire - prăjire - preparare la grătar		Ideal pentru înăbușire, menținerea fierberii ușoare, coacere (pe durate mai lungi) Amestecare paste
	3-4 Coacere - fierbere la foc mic - îngroșare - amestecare		Ideal pentru coacere lentă (orez, sosuri, fripturi, pește) în prezența lichidului (de ex., apă, vin, supă, lapte), amestecarea pastelor
	2-3		Ideal pentru coacere lentă (în volume mai mici de un litru: orez, sosuri, fripturi, pește) în prezența lichidului (de ex., apă, vin, supă, lapte)
Putere scăzută	1-2 Topire - dezghețare - păstrare în stare caldă - amestecare		Ideal pentru înmuierea untului, topirea lentă a ciocolatei, dezghețarea produselor mici
	1		Ideal pentru menținerea căldurii în portii de alimente mici proaspăt gătite sau pentru păstrarea temperaturii de servire a felurilor de mâncare și amestecarea risotto-ului
Oprit	Zero putere	Suprafața de suport	Plita este în mod stand-by sau oprită (posibilă prezență a căldurii reziduale de la sfârșitul gătirii, semnalizată prin H-L-O)

Functionarea

4.2 Tabele cu indicații pentru gătire

Categorie de alimente	Feluri de mâncare sau tip de gătire	Nivel de putere și tipar de gătire
		Primul stadiu Puteri	Stadiul secund Puteri
Paste, orez	Paste proaspete	Încălzire apă Booster-9	Prepararea	pastelor și menținerea fierberii	7-8
	Paste proaspete	Încălzire apă Booster-9	Prepararea	pastelor și menținerea fierberii	7-8
	Orez fiert Încălzire apă Booster-9 Prepararea pastelor și menținerea fierberii				5-6
	Risotto Prăjire și coacere 7-8 Gătire 4-5
Legume	Fierte Încălzire apă Booster-9 Fierbere 6-7
	Prăjit	Încălzire ulei	9	Prăjire	8-9
	Sauté	Accesoriu pentru încălzire	7-8 Gătire 6-7
	Fiert la foc mic	Accesoriu pentru încălzire	7-8 Gătire 3-4
	Prăjit	Accesoriu pentru încălzire	7-8 Rumenit 7-8
Carne	Prăjită	Rumenirea cărnii cu ulei (dacă se face în unt, puterea 6)	7-8 Gătire 3-4
	Preparată la grătar	Tigaie de preîncălzire	7-8 Prepararea la grătar pe ambele părți		7-8
	Rumenirea	Rumenirea cu ulei (dacă se face în unt, puterea 6)	7-8 Gătire 4-5
	Fierbere la foc mic	Rumenirea cu ulei (dacă se face în unt, puterea 6)	7-8 Gătire 3-4
Pește	Preparată la grătar	Tigaie de preîncălzire	7-8 Gătire 7-8
	Fierbere la foc mic	Rumenirea cu ulei (dacă se face în unt, puterea 6)	7-8 Gătire 4-5
	Prăjit	Încălzire ulei sau grăsime	8-9 Prăjire	3-4

Functionarea

Ouă	Omlete încălzire în tigaie cu unt sau grăsime	6 Gătire 7-8
	Omlete încălzire în tigaie cu unt sau grăsime	6 Gătire 3-4
	Ou fiert moale/ moale	Încălzire apă Booster-9	Gătire 7-8
	Clătite încălzire în tigaie cu unt	6 Gătire 6-7
Sosuri	Roșii Rumenirea cu ulei (dacă se face în unt, puterea 6)	6-7 Gătire 3-4
	Sos de la carne	Rumenirea cu ulei (dacă se face în unt, puterea 6)	6-7 Gătire 3-4
	Béchamel Preparare bază (unt topit și făină)	5-6 Aducere la punctul de fierbere	3-4
Deser-turi,creme	Şarlotă Fierbeți laptele 4-5 Mențineți la fiert 4-5
	Budinci Fierbeți laptele 4-5 Mențineți la fiert 2-3
	Budincă de orez Încălziți laptele 5-6 Mențineți la fiert 2-3

Întreținerea

Întreținerea plitei

Atenție! Înainte de curățare sau întreținere, asigurați-vă că zonele de gătire sunt oprite și indicatorul de căldură s-a stins.

5.1 Curățarea

Plita trebuie curățată după fiecare utilizare.

Important: Nu folosiți bureți abrazivi, mănuși de curățat. Utilizarea acestora în timp poate distru-ge sticla. Nu utilizați substanțe chimice irritante, cum ar fi spray-uri pentru cuptor sau substanțe de îndepărtare a petelor.

După fiecare utilizare, lăsați plita să se răcească, pentru a îndepărta depunerile și petele cauzate de reziduurile de alimente. Zahărul sau alimentele cu conținut mare de zahăr distrug plita și trebuie îndepărtate imediat. Sarea, zahărul și nisipul pot zgâria suprafața din sticlă. Utilizați o cârpă moale, un prosop sau produse specifice pentru a curăța pluta (urmați instrucțiunile producătorului). NU UTILIZAȚI DISPOZITIVE DE CURĂȚARE CU JET DE ABURI.

Important: Dacă se scurg lichide accidental sau în exces din oale, supapa de evacuare situată pe par-tea inferioară a produsului poate fi deschisă pentru a se elimina rezid-uurile și a putea curăța în condiții de igienă maximă.

Fig. 18

Pentru o curățare mai completă și mai în profunzime, tava inferioară poate fi scoasă de tot.

Fig.18a - 18b

Întreținerea

Întreținerea ventilatorului de extragere

Curățarea

Pentru curățare, utilizați NUMAI o cârpă umezită cu detergent lichid neutru. NU UTILIZAȚI USTENSILE SAU UNELTE DE CURĂȚARE!

Evitați utilizarea de produse ce conțin substanțe abrazive. NU UTILIZAȚI ALCOOL!

Filtru de grăsime

Fig. 15-16

Captează particulele de grăsime generate de gătire. Trebuie curățat lunar (sau atunci când sistemul indicator al saturației filtrului indică această nevoie), cu detergenți neagresivi, fie manual, fie în mașina de spălat vase, la temperatură scăzută și într-un ciclu scurt. Atunci când este curățat în mașina de spălat vase, filtrul metallic de grăsimi se poate decolora, dar caracteristicile sale de filtrare rămân neschimbate.

Filtrele cu carbon activ (numai la versiunea cu filtrare)

Fig. 17 - 17a - 17b - 17c

Captează mirosurile neplăcute generate la gătire. Produsul este echipat cu patru pachete de filtre ce captează mirosurile datorită carbonului activ. Carbonul activ este încorporat într-o structură ceramică, făcându-le ușor de accesat în întregime de către impurități, aceasta creând o suprafață mare de absorbție. Filtrele din ceramică cu carbon activ se vor satura după o perioadă mai prelungită sau mai puțin lungă de timp, în funcție de tipul de gătire și de frecvența cu care filtrele de grăsime sunt curățate. Aceste filtre de miros pot fi regenerate termic la fiecare 2/3 luni, într-un cuptor preîncălzit la 200°C timp de 45 de minute. Regenerarea permite o durată de viață maximă a filtrului de 5 ani.

Întreținerea

5.2 Depanarea

Cod de eroare Descriere Cauze posibile		Eliminarea erorii
E2	Zona de comandă se oprește din cauza temperaturii excesiv de mari	Temperatura din interiorul pieselor electronice este prea mare	Așteptați ca plita să se răcească înainte de a o utiliză din nou
E3 Recipient nepotrivit		Pierderea proprietăților magnetice	Îndepărtați oala
E5	Probleme de comunicare între interfața utilizatorului și modulul cu inducție	Curentul electric nu ajunge la modul; Cablul de alimentare este incorrect conectat sau este defect	Deconectați plita de la rețeaua electrică și verificați conexiunea
Pentru toate celelalte semnale de eroare (E ... U ...)	Sunați la serviciul pentru clienți și raportați codul de eroare

5.3 Servicii clienti

Înainte de a contacta Serviciul

Clienti

1. Verificați dacă nu puteți rezolva dvs. înșivă problema pe baza secțiunilor descrise în secțiunea „Depanare”.

2. Opriti dispozitivul și porniti-l din nou, pentru a vedea dacă problema se rezolvă de la sine. Dacă problema persistă după verificările de mai sus, contactați cel mai apropiat Serviciu pentru clienti.

GRUNDIG
