GIEH 824470 X - Liesi GRUNDIG - Ilmainen käyttöohje ja opas

Merkki	Grundig
Malli	GIEH 824470 X
Tuotetyyppi	Induktioliesi, jossa integroitu liesituuletin
Keittotapa	Induktio
Keittoalueiden lukumäärä	4 aluetta (sisältäen siltoja)
Tehotasot	9 tasoa + Booster (P)
Erikoistoiminnot	Booster, Siltaus, Lämpötilahallinta, Automaattinen lämmitys, Tauko, Uudelleenkäynnistys, Ajastin, Lapsilukko
Integroitu liesituuletin	Kyllä, ilmanvaihdolla (poisto tai kierto)
Liesituulettimen nopeudet	10 nopeutta
Liesituulettimen automaattitoiminto (Hob2Hood)	Kyllä
Suodatintyyppi	Pestävä metallinen rasvasuodatin ja uudelleenaktivoitavat keraamiset aktiivihiilisuodattimet
Sähköliitäntä	Yksi- tai kolmivaiheinen, kaapeli H05V2V2-F, maksimiteho 7,2 kW (säädettävä)
Nimellisjännite	Katso arvokilpi (yleensä 230 V)
Mitat (L x S) likimääräinen	Noin 80 x 52 cm (varmista käyttöohjeesta)
Suositeltu työtason paksuus	2-6 cm korotetulle asennukselle, 2,5-6 cm upotettavalle
Pannujen vähimmäisläpimitta	Katso kuvitettu käyttöohje (alueen mukaan)
Jäännöslämmön ilmaisin	Kyllä, näyttö ”H”
Lapsilukko	Kyllä, kosketuslukitus + L-toiminto
Automaattinen turvakatkaisu	Kyllä, kesto riippuu tehotasosta
Lieden puhdistus	Pehmeä liina, erikoistuotteita, ei höyryä tai hankaavia aineita
Rasvasuodattimen huolto	Kuukausittainen puhdistus (käsin tai astianpesukoneessa matalassa lämpötilassa)
Hiilisuodattimen huolto	Uudelleenaktivointi 2-3 kuukauden välein 200°C:ssa 45 minuutin ajan, enimmäiskesto 5 vuotta
Alkuperämaa	Ei määritelty

Usein kysytyt kysymykset - GIEH 824470 X GRUNDIG

Millaisia kattiloita voin käyttää Grundig GIEH 824470 X -induktioliedelläni?

Käytä vain induktiolle soveltuvia kattiloita, joissa on ferromagneettinen pohja (testaa magneetilla). Pohjan tulee olla tasainen ja halkaisijaltaan sopiva keittoalueelle. Vältä emaloituja metalliastioita, karkeapohjaisia tai ei-magneettisia astioita.

Kuinka aktivoin lieden lapsilukon?

Varmista, että liesi on päällä, mutta kaikki keittoalueet ovat pois päältä. Poista kattilat. Paina samanaikaisesti ja pitkään kosketuksia (9) ja II (10), kunnes kuuluu äänimerkki. Symboli 'L' tulee näyttöön. Toista toimenpide poistaaksesi lukon.

Mitä teen, jos liedellä näkyy virhekoodi E2?

Koodi E2 tarkoittaa liiallista lämpötilaa elektronisissa komponenteissa. Sammuta liesi ja anna sen jäähtyä kokonaan ennen uudelleenkäyttöä. Jos ongelma jatkuu, ota yhteyttä asiakaspalveluun.

Kuinka puhdistan induktiolieden vahingoittamatta sitä?

Odota, että liesi jäähtyy. Käytä pehmeää liinaa tai ei-hankaavaa sientä ja erikoispuhdistusainetta keraamiselle lasille. Älä koskaan käytä höyrypuhdistimia, hankaavia jauheita tai metallisia kaapimia. Pyyhi sokeripitoiset jäämät heti.

Kuinka usein minun tulee puhdistaa liesituulettimen rasvasuodatin?

Rasvasuodatin tulee puhdistaa vähintään kerran kuukaudessa, tai useammin jos kokkaat paljon. Voit pestä sen käsin miedolla pesuaineella tai astianpesukoneessa matalassa lämpötilassa (lyhyt ohjelma). LED-valo (17) syttyy, kun puhdistus on tarpeen.

Kuinka uudelleenaktivoin keraamiset aktiivihiilisuodattimet?

Esilämmitä uuni 200 °C:een. Aseta hiilisuodattimet uuniin 45 minuutiksi. Anna niiden jäähtyä ennen takaisin asettamista. Tämä uudelleenaktivointi voidaan tehdä 2-3 kuukauden välein. Suodattimien enimmäiskesto on 5 vuotta.

Voinko käyttää Booster-toimintoa öljyn paistamiseen?

Ei, Booster-toiminto (taso P) antaa erittäin korkean tehon eikä sitä suositella paistoöljyn kuumentamiseen. Käytä alempaa tehotasoa (8 tai 9) paistamiseen ylikuumenemisen ja tulipaloriskin välttämiseksi.

Kuinka säädän lieden tehorajaa?

Tehoraja säädetään 2 minuutin kuluessa lieden kytkemisestä (ilman päälle kytkemistä). Paina pitkään tiettyjä kosketuksia (katso käyttöohje), kunnes kuuluu äänimerkki, ja liu'uta säätimiä valitaksesi teho välillä 2,5-7,4 kW. Vahvista painamalla II.

Mitä symboli 'U' tarkoittaa näytössä?

Symboli 'U' tarkoittaa, että lämpötilahallintatoiminto on käytössä. Se on tila, joka ylläpitää esiasetettua lämpötilaa tiettyjä kypsennyksiä varten (sulatus, lämmitys, haudutus). Voit poistaa tämän toiminnon käytöstä painamalla toistuvasti kosketusta (4), kunnes 'U' katoaa.

Pysähtyykö liesituuletin automaattisesti, kun liesi sammutetaan?

Kyllä, jos Hob2Hood-toiminto on aktivoitu (LED-valo (18) palaa), liesituuletin sopeutuu automaattisesti keittotasoon. Kun liesi sammutetaan, liesituuletin vähentää nopeuttaan asteittain poistaakseen jäännöshöyryt ja pysähtyy sitten. Voit myös poistaa tämän toiminnon käytöstä painamalla kosketusta.

KÄYTTÖOHJE GIEH 824470 X GRUNDIG

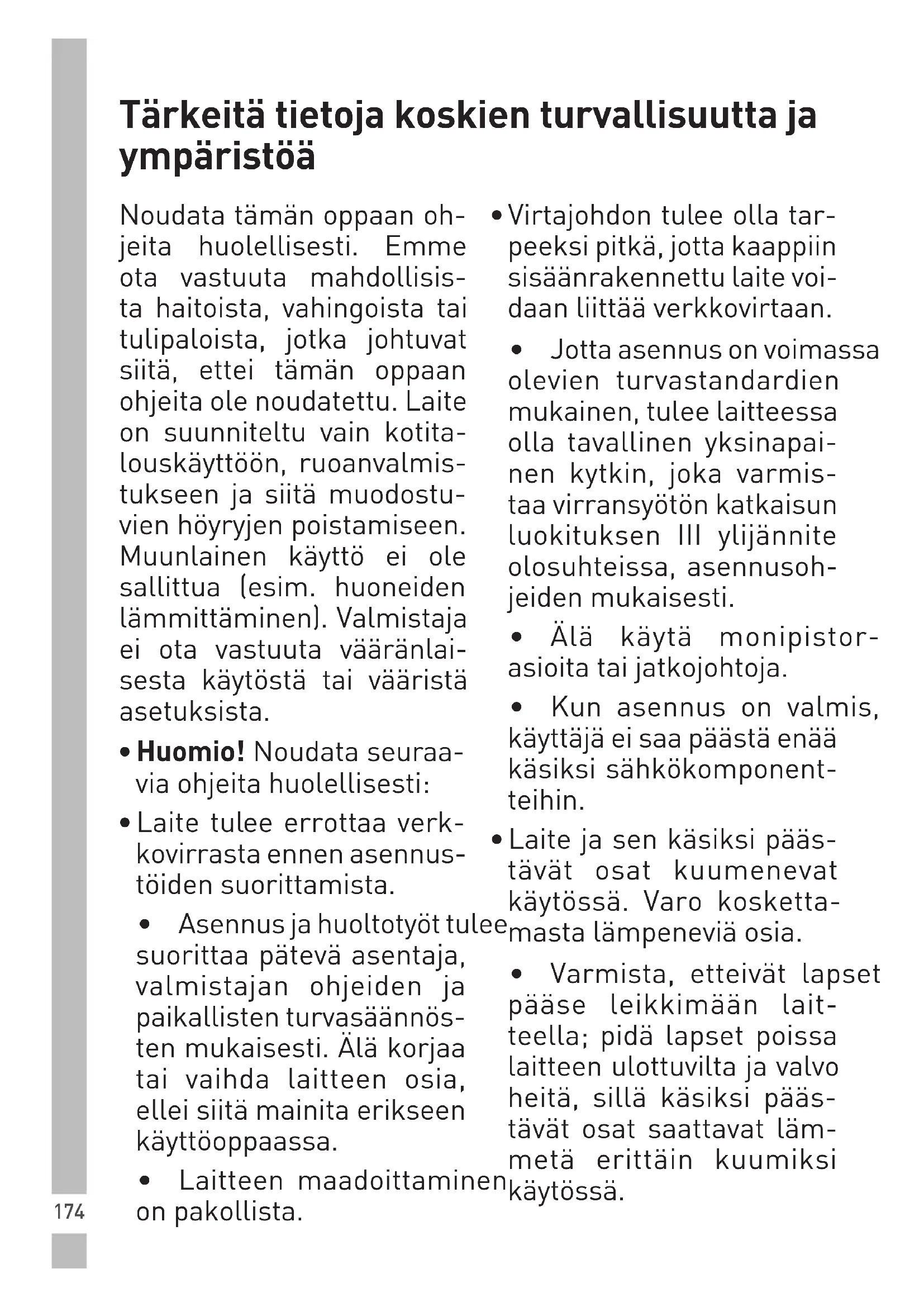

Tärkeitä tietoja koskien turvallisuutta ja ympäristöä

Noudata tämän oppaan ohjeita huolellisesti. Emme ota vastuuta mahdollisista haitoista, vahingoista tai tulipaloista, jotka johtuvat siitä, ettei tämän oppaan ohjeita ole noudatettu. Laite on suunniteltu vain kotitalouskäyttöön, ruoanvalmistukseen ja siitä muodostuvien höyryjen poistamiseen. Muunlainen käyttö ei ole sallittua (esim. huoneiden lämmittäminen). Valmistaja ei ota vastuuta vääränlaisesta käytöstä tai vääristä asetuksista.

• Huomio! Noudata seuraavia ohjeita huolellisesti:
• Laite tulee erottaa verkkovirrasta ennen asennustöiden suorittamista.

- Asennus ja huoltotyöt tulee suorittaa pätevä asentaja, valmistajan ohjeiden ja paikallisten turvasäännösten mukaisesti. Älä korjaa tai vaihda laitteen osia, ellei siitä mainita erikseen käyttöoppaassa.

- Laitteen maadoittaminen on pakollista.

• Virtajohdon tulee olla tarpeeksi pitkä, jotta kaappiin sisäänrakennettu laite voidaan liittää verkkovirtaan.
• Jotta asennus on voimassa olevien turvastandardien mukainen, tulee laitteessa olla tavallinen yksinapainen kytkin, joka varmistaa virransyötön katkaisun luokituksen III ylijänniteolosuhteissa, asennusohjeiden mukaisesti.
• Älä käytä monipistorasioita tai jatkojohtoja.
• Kun asennus on valmis, käyttäjä ei saa päästä enää käsiksi sähkökomponentteihin.
• Laite ja sen käsiksi päästävät osat kuumenevat käytössä. Varo koskettamasta lämpeneviä osia.
• Varmista, etteivät lapset pääse leikkimään laitteella; pidä lapset poissa laitteen ulottuvilta ja valvo heitä, sillä käsiksi päästävät osat saattavat lämmetä erittäin kuumiksi.

Tärkeitä tietoja koskien turvallisuutta ja ympäristöä

- Jos henkilöllä on tahdistin ja aktiivisia implantteja, on tärkeää tarkistaa ennen induktiolieden käyttöä, että heidän tahdistin käytettäväksi ulkoisella ajastimella tai erillisellä kauko-ohjausjärjestelmällä.

- Älä kosketa laitteessa olevia lämpövastuksia käytön aikana ja sen jälkeen.

- Öljyä tai rasvaa sisältävien ruokien kypsennys valvomattomana saattaa olla vaarallista ja aiheuttaa tulipalon.

- Vältä vaatteiden tai muiden palavien materiaalien kosketusta, kunnes kaikki laitteen komponentit ovat jäähtyneet riittävästi. - Kypsennysprosessia tulee valvoa. Lyhytkestoista kypsennysprosessia tulee valvoa jatkuvasti. - ÄLÄ KOSKAAN yritä sam-

- Älä aseta palavia materiaaleja laitteen päälle tai sen läheisyyteen.

- Ylilämmitetyt rasvat ja öljyt syttyvät helposti palamaan. Valvo sellaisten ruokien kypsennystä, jotka sisältävät runsaasti rasvaa tai öljyä.

muttaa tulipaloa vedellä. Kytke sen sijaan laite pois päältä ja tukahduta liekit esimerkiksi kannella tai sammutuspeitteellä. Tulipalovaara: älä aseta esineitä kypsennyspinnoille.

- Älä käytä höyrypuhdistimia.

- Jos pinta on haljennut, älä aseta metallisia esineitä, kuten veitsiä, haarukoita, lusikoita tai kansia lieden pinnalle, sillä ne saattavat ylikuumentua. Kytke laite pois päältä välttääksesi sähköiskun vaaran.

Tärkeitä tietoja koskien turvallisuutta ja ympäristöä

- Ennen kuin liität laitteen verkkovirtaan: tarkista tietokilpi (laitteen pohjassa) varmistaaksesi, että jännite ja teho vastaavat verkkovirran arvoja ja että virtaliitin on soveltuva. Jos olet epävarma, ota yhteyttä pätevään sähköasentajaan. - Älä koskaan lämmitä tölkkiä tai ruokaa sisältävää säilykepurkkia avaamattomana: se saattaa räjähtää! Tämä varoitus pätee myös muunlaisiin liesiin. - Korkeaa tehotasoa, kuten Booster-toimintoa, ei tule käyttää tiettyjen nesteiden, kuten paistorasvan, läm-

- VAROITUS: Kytke liesi käytön jälkeen pois päältä sen ohjauslaitteesta, äläkä luota kattilatunnistimeen. - Vältä roiskeita; kun keität tai lämmität nesteitä, pienennä lämpöä.

- Älä jätä lämmityselementtejä päälle tyhjillä kattiloilla tai pannuilla tai ilman astioita.

- Kun ruoka on kypsennetty, kytke vastaava keittoalue pois päältä.

- Älä koskaan käytä foliota kypsennykseen, äläkä aseta folioon pakattuja tuotteita suoraan keittoalueen päälle. Folio sulaa ja vahingoittaa laitettasi peruuttamattomasti.

- Astiat tulee asettaa suoraan liedelle, ja ne tulee keskittää. Kattilan ja lieden väliin ei saa missään tapauksessa asettaa mitään.

- Korkeissa lämpötiloissa laite alentaa automaattisesti keittoalueiden tehotasoa.

Tärkeitä tietoja koskien turvallisuutta ja ympäristöä

- Irrota tuote verkkovirrasta ennen puhdistusta tai huoltotoimia vetämällä pistoke irti tai kytkemällä kotisi pääkytkin pois päältä. Huoneen tulee olla kunnolla tuuletettu, kun liesituuletinta käytetään samanaikaisesti muiden poltto-, kaasu- tai muiden laitteiden kanssa.

- Käytä aina työkäsineitä asennus- ja huoltotoimenpiteitä suorittaessasi.

- Laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt, joilla on fyysisiä, aistillisia tai henkisiä rajoitteita, tai sellaiset henkilöt, joilla ei ole kokemusta tai tarvittavaa tietämystä, mikäli heitä valvotaan tai he ovat saaneet ohjeistuksen koskien laitteen turvallista käyttöä ja mikäli he ymmärtävät siihen liittyvät riskit.

- Lapsia tulee valvoa, jotta varmistetaan, etteivät he leiki laitteella.

- Lapset eivät saa koskaan puhdistaa tai tehdä käyttäjän huoltotoimia, jollei heitä valvota asianmukaisesti.

- Liesituuletin tulee puhdistaa säännöllisesti sekä sisältä että ulkoa (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudattaen huolto-ohjeita. Liesikuvun puhdistamiseen ja suodattimen vaihtoon ja puhdistamiseen liittyvien ohjeiden noudattamatta jättäminen aiheuttaa tulipalovaaran.

- Ruokien liekittäminen on ehdottomasti kiellettyä. Avotulen käyttö saattaa vaurioittaa suodattimia ja aiheuttaa tulipalovaaran; tätä tulee täten välttää kaikissa olosuhteissa.

• Ruokaa paistettaessa tulee olla erityisen varovainen, ettei öljy ylikuumene ja syty palamaan.

Tärkeitä tietoja koskien turvallisuutta ja ympäristöä

• Huomio! Liesituulettimen näkyvillä olevat osat voivat kuumentua lieden ollessa päällä.
• Huomio! Älä liitä laitetta verkkovirtaan, ennen kuin asennus on suoritettu loppuun.

- Teknisiin ja turvavaroituksiin, joita tulee soveltaa höyryjen poistoon, varten tulee noudattaa huolellisesti paikallisten viranomaisten asettamia säännöksiä.

- Poistettu ilma ei saa kulkea samoja ilmanpoistokanavia pitkin kuin mitä käytetään kaasu- tai muiden polttolaitteiden höyryjen poistamiseen.

• Älä koskaan käytä tai jätä liesituuletinta ilman oikein asennettuja lamppuja, jotta vältytään sähköiskun vaaralta.
• Älä koskaan käytä liesituuletinta, jos säleikkö ei ole oikein asennettu!

- Käytä vain tuotteen mukana tulleita kiinnitysruuveja asentaaksesi laitteen. Jos mukana ei tule ruuveja, osta oikeanlaisia ruuveja. Käytä oikean pituisia, asennusoppaassa ilmoitettuja ruuveja.

- Kun liesituuletinta käytetään yhdessä muiden ei-sähköisellä energialla toimivien laitteiden kanssa, huoneen negatiivinen paine ei saa olla yli 4 Pa (4 x 10-5 bar).

- Laite on suunniteltu, testattu ja kehitetty seuraavien säännösten mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.
• Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

Tärkeitä tietoja koskien turvallisuutta ja ympäristöä

- Sähkömagneettinen yhteensopivuus (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Suosituksia asianmukaista käyttöä varten haitallisten ympäristövaikutusten minimoimiseksi: Kun alat valmistamaan ruokaa, kytke liesituuletin miniminopeudelle ja jätä se päälle muutamaksi minuutiksi ruoan valmistumisen jälkeen. Kasvata nopeutta vain, jos höyryä on runsaasti, ja käytä Booster-toimintoa vain äärimmäisissä tapauksissa. Jotta hajunpoistojärjestelmä toimii tehokkaasti, vaihda hiilisuodattimet tarvittaessa.

- Jotta rasvasuodatin toimii tehokkaasti, puhdista se tarvittaessa. Jotta tehokkuus paranee ja melutaso minimoituu, käytä tässä oppaassa ilmoitettua maksimi putken halkaisijaa.

WEEE-direktiivin noudattaminen ja laitteen hävittäminen: Tämä tuote täyttää EU:n WEEE-direktiivissä (2012/19/EU) asetetut vaatimukset. Tuotteessa on sähkö- ja elektroniikkalaiteromun (WEEE) kierrätyssymboli.

Tämä tuote on valmistettu korkealaatuisista osista ja materiaaleista, jotka voidaan käyttää uudelleen ja jotka soveltuvat kierrätykseen. Älä siksi hävitä tuotetta normaalin kotitalousjätteen mukana sen käyttöiän päättyessä. Vie se sähkö- ja elektroniikkalaiteromun kierrätyspisteeseen. Ota yhteyttä paikallisiin viranomaisiin saadaksesi selville lähimmän kierrätyspisteen sijainnin.

RoHS-direktiivin vaatimustenmukaisuus

Tämä tuote täyttää EU:n RoHS-direktiivissä (2011/65/EU) asetetut vaatimukset. Se ei sisällä direktiivissä määritettyjä haitallisia ja kiellettyjä materiaaleja.

Pakkaustiedot

Tuotteen pakkaus on valmistettu kierrätettävistä materiaaleista paikallisen lainsäädännön mukaisesti. Älä hävitä pakkausmateriaaleja yhdessä muiden kotitalousjätteiden tai muiden jätteiden kanssa. Vie pakkausmateriaalit paikallisten viranomaisten ilmoittamiin keräyspisteisiin.

Käyttö

Induktiolieden toiminta perustuu magneettiseen induktioon. Tämän järjestelmän pääpiirre on suora energian siirto generaattorista kattilaan.

Hyödyt: Verrattuna sähköliesiin induktiolietesi on:

- Turvallisempi: lasipinnan lämpötila on alhaisempi.

- Nopeampi: ruoka kypsyy nopeammin.

- Tarkempi: liesi reagoi välittömästi komentoihisi.

- Tehokkaampi: 90 % absorboidusta energiasta muuntuu lämmöksi. Lisäksi, kun kattila poistetaan liedeltä, lämmönsiirto keskeytyy välittömästi, mikä vähentää hukkalämpöä.

2.1 Kypsennysastiat

Käytä vain kattiloita, joissa on merkki

Tärkeää: välttääksesi lieden pinnan vaurioitumista älä käytä:

- astioita, joiden pohja ei ole täysin tasainen.

- metallisia astioita emalipohjalla.

- astioita karkealla pohjalla, jottei lieden pinta naarmuunnu.

- älä koskaan aseta kuumia kattiloita ja pannuja lieden ohjauspaneelin pinnalle.

2.1.1 Olemassa olevat astiat

Induktiotekniikka käyttää magnetismia lämmön tuottamiseen. Astioiden tulee sisältää rautaa. Tarkista magneetilla, onko kattilan materiaali magneettista. Kattilat eivät sovellu käytettäväksi, jos ne eivät ole magneettisia.

2.1.2 Suositeltu kattiloiden pohjan halkaisija

Tärkeää: Jos kattilat eivät ole oikean kokoisia, keittoalueet eivät kytkeydy päälle. Katso tämän oppaan kuvitettua osiota nähdäksesi lisätietoja kullakin keittoalueella käytettävien kattiloiden minimihalkaisijasta.

2.2 Energiansäästö

Suosituksia parhaiden tulosten saamiseksi:

- Käytä kattiloita ja pannuja, joiden pohjan halkaisija on sama kuin keittoalueen halkaisija.

- Käytä vain tasapohjaisia kattiloita ja pannuja.

- Pidä mahdollisuuksien mukaan kantta kattiloissa kypsennyksen aikana.

- Kypsennä kasviksia, perunoita jne. pienessä määrässä vettä lyhentääksesi kypsennysaikaa.

- Käytä painekattilaa – se vähentää energiankulutusta ja lyhentää kypsennysaikaa entisestään.

- Aseta kattila lieteen merkityn keittoalueen keskelle.

Poistotuulettimen käyttö

Poistojärjestelmää voidaan käyttää kahdella mallilla: ulkoinen poisto ja tyhjentäminen tai suodatin sisäisellä kierrätyksellä.

Käyttö

Poistomalli

Kuva 7

Höyryt tyhjennetään ulkopuolelle mukana toimitettuun liitoslaippaan kiinnitetyn putkiston (myydään erikseen) kautta. Hormiliitosputken halkaisijan tulee vastata liitosrenkaan halkaisijaa:

-suorakulmaiset poistoputket 222

x 89 mm

-pyöreät poistoputket ∅ 150 mm (*)

Saat lisätietoja tämän oppaan kuvitetun osion hormimalliin liittyvältä sivulta.

Kuva 7c

Yhdistä tuote seiniin asennettuihin poistoputkiin ja -aukkoihin käyttäen halkaisijaa, joka vastaa ilmanpoistoputken (liitoslaippa) halkaisijaa. Halkaisijaltaan pienempien seiniin asennettujen poistoputkien ja -aukkojen käyttö saattaa heikentää poiston tehoa ja kasvattaa merkittävästi melutasoa. Valmistaja ei täten ota vastuuta tähän liittyen.

- Käytä mahdollisimman lyhyitä putkia.

- Käytä mahdollisimman vähän kaarteita sisältäviä putkia (maksimikulma 90°).

- Vältä suuria muutoksia putken halkaisijassa.

Suodatinmalli

Kuva 8

Poistettu ilma suodatetaan erityisissä rasva- ja hajusuodattimissa ennen kuin se siirtyy takaisin huoneeseen.

Tuotteen mukana tulee kaikki tavalliseen asennukseen tarvittavat osat, ja ilmanpoistoaukko sijaitsee kaapin pohjan etuosassa.

Tuotteen mukana toimitetaan neljä tehokasta keraamisesti aktivoitua hiilisuodatinpakettia. Keraamiset suodattimet ovat innovatiivisia modulaarisia hiilisuodattimia, jotka regeneroituvat (katso tämän oppaan osio Huolto – Aktiiviset hiilisuodattimet).

Niiden kemiallisfyysiset ominaisuudet mahdollistavat erittäin tehokkaan hajunpoiston ja ovat mekaanisesti erittäin kestäviä.

Saat lisätietoja tämän oppaan kuvitetun osion suodatinmalliin liittyvältä sivulta. Kuva 13b

Asennus

Laitteen sähköisen ja mekaanisen asennuksen saa suorittaa vain pätevä henkilöstö.

Sähkölaite on suunniteltu asennettavaksi 2–6 cm paksuun työtasoon, jos laite asennetaan työtason PÄÄLLE, ja 2,5–6 cm paksuun työtasoon, jos laite asennetaan työtason TASALLE.

Keittotason ja seinän välisen vähimmäisetäisyyden on oltava 5 cm edessä ja 4 cm sivulla, ja vähimmäisetäisyyden yläpuolella oleviin seinäasennuksiin on oltava 50 cm.

Huomaa: Ehdotetut välit ovat suuntaa-antavia, ja tilojen suunnittelussa on noudatettava keittiön valmistajan ohjeita.

3.1 Sähköliitännät

- Irrota laite verkkovirrasta

- Asennuksen tulee suorittaa ammatillisesti pätevä asentaja, joka tietää laitteiden asennuksesta ja turvastandardeista.

- Valmistaja ei ota vastuuta koskien henkilöitä, eläimiä tai esineitä, mikäli tässä luvussa ilmoitettuja ohjeistuksia ei noudateta.

- Virtajohdon tulee olla tarpeeksi pitkä, jotta liesi voidaan irrottaa työtasosta

- Varmista, että laitteen pohjassa sijaitsevassa tyyppikilvessä ilmoitettu jännite vastaa sen talon sähköverkon jännitettä, johon laite asennetaan.

- Älä käytä jatkojohtoja.

- Maadoitus on lain mukaan pakollista

• Maadoitetun virtajohdon tulee olla 2 cm muita johtoja pidempi

- Jos kodinkoneessa ei ole virtajohtoa, käytä sellaista, jonka minimi johtimen halkaisija on 2,5 mm², aina 7 200 watin tehoon asti; korkeampaa tehoa varten halkaisijan tulee olla 4 mm².

- Johto ei saa missään kohdassa saavuttaa 50 °C yli huoneen lämpötilaa vastaavaa lämpötilaa.

- Laite on tarkoitettu liitettäväksi pysyvästi verkkovirtaan, joten liitä se kiinteään verkkoon tavallisella yksinapaisella kytkimellä, jonka avulla verkkovirta voidaan katkaista kategorian III ylijänniteolosuhteiden mukaisesti ja johon pääsee helposti käsiksi asennuksen jälkeen.

Huomaa: Liittääksesi laitteen käyttäen valinnaista yksivaiheista tai kolmivaiheista liitäntää, olemassa oleva johto tulee irrottaa ja korvata toisenlaisella (ei sisälly), jonka tekniset tiedot ovat seuraavanlaiset: yksivaiheinen liitäntä: H05V2V2-F 3G4 -kaapeli. Kolmivaiheinen liitäntä: H05V2V2-F 5G2.5 -kaapeli

Huomio! Tarkista aina ennen kuin liität piirin uudelleen verkkovirtaan ja tarkistat sen toimivuuden, että virtajohto on ehjä.

Huomio! Yhteyskaapelin tulee vaihtaa valtuutettu huoltoliikkeen edustaja tai vastaavalla tavalla pätevä henkilö.

Asennus

3.2 Asennus

Ennen asennuksen aloittamista:

• Kun purat tuotteen pakkauksesta, tarkista, että se ei ole vaurioitunut kuljetuksessa, ja mikäli ongelmia ilmenee, ota yhteyttä jälleenmyyjään tai asiakaspalveluun ennen asennuksen jatkamista.
• Tarkista, että tuote on oikean kokoinen asennussijaintiin.
• Tarkista pakkauksen sisältämät tarvikkeet (jotka on sijoitettu sinne kuljettamisen helpottamiseksi), kuten ruuvipussit, takuukortti jne. Poista ne pakkauksesta ja pidä ne tallessa.
• Tarkista myös, että asennuspaikan lähellä on pistorasia. Huomaa Kuva 1b

Kaapin valmistelu asennusta varten:

• Tuotetta ei voi asentaa jäähdytyslaitteiden, astianpesukoneiden, lämmittimien, uunien, pyykinpesukoneiden tai kuivaimien yläpuolelle.
• Leikkaa kaappi ennen lieden asentamista ja poista huolellisesti purseet tai sahanpurut.

Tärkeää: käytä yhdestä aineesta koostuvaa liimatiivistettä (S), joka kestää korkeita lämpötiloja 250 °C:seen asti; ennen asennusta liimattavat pinnat tulee puhdistaa huolellisesti poistaen kaikki aineet, jotka saattavat heikentää liiman tehoa (esim. hylkivät aineet, säilöntäaineet, rasva, öljyt, jauheet, vanhojen liimojen jäämät jne.); tiiviste tulee levittää tasaisesti koko kehyksen alueelle; jätä liimauksen jälkeen kuivumaan noin 24 tunnin ajaksi.

Huomio! Jos ruuveja tai kiinnikkeitä ei asenneta näiden ohjeiden mukaisesti, se voi johtaa sähköiskuun.

Huomaa: Jotta tuotteen asennus onnistuu varmasti oikein, on suositeltavaa teipata putket seuraavanlaisella sidosmateriaalilla:

- pehmeä ja joustava PVC-kalvo, jossa on akryylipohjaista liimaa - joka on DIN EN 60454 -säännösten mukainen - palosuojattu - kestää erinomaisesti kulutusta - kestää lämpötilanvaihteluita - voidaan käyttää alhaisissa lämpötiloissa

Käyttö

4.1 Ohjauspaneeli

Huomaa: Valitaksesi komentoja kosketa (paina) niitä esittäviä symboleja (katso sivu 3).

Näppäimet

1. Lieden/lieden poistotuulettimen ON/OFF (päälle/pois)
2. Keittoalueen asennon osoitin
3. Keittoalueen valinta Tehotason lisäys/vähennys
4. Lämmönhallinnan aktivointi
5. Poistotuulettimen osoitin
6. Poistotuulettimen valinta Poistonopeuden (teho) lisäys/vähennys
7. Automaattisten toimintojen aktivointi Suodattimen täytön nollaus
8. Ajastimen aktivointi Ajastimen arvon lisäys/vähennys
9. Näppäinlukko 9+10. Lapsilukko
10. Keskeytys/näytön palautus/LED

Näyttö/LED

1. Tehotason näyttö
2. Poistonopeuden (teho) näyttö
3. Keittoalueen näyttö
4. Poistotuulettimen näyttö
5. Ajastimen näyttö
6. Lämmönhallinnan näyttö
7. Suodattimen apuosoitin
8. Automaattisen poistotoiminnon osoitin
9. Ajastimen osoitin aktiivinen
10. Sillan osoitin aktiivinen

Käyttö

Lieden käyttö

Ennen aloittamista on tärkeää tietää: Kaikki tämän lieden toiminnot on suunniteltu noudattamaan

kaikkein tiukimpia turvasäännöksiä.

Tästä syystä:

• Joitakin toimintoja ei aktivoida, tai ne deaktivoidaan automaattisesti, jos liedellä ei ole kattiloita tai jos ne eivät ole kunnolla paikoillaan.
• Muissa tapauksissa aktivoidut toiminnot deaktivoidaan automaattisesti muutaman sekunnin kuluessa siitä, kun tietty toiminto vaatii tarkempia asetuksia, joita ei ole valittu (esim.: “Kytke liesi päälle” ilman valintoja “Keittoalueen valinta” ja “Käyttölämpötila”, tai “Lukitustoiminto” tai “Ajastin”-toiminto).

Varoitus! Esimerkiksi pitkän käytön tapauksessa keittoalue ei välttämättä sammu välittömästi, sillä se jäähtyy; "H"-symboli ilmestyy keittoalueen näytölle ilmoittaakseen tästä vaiheesta. Odota näytön sammumista ennen kuin kosketat keittoaluetta.

Keittoalueen näyttö

Keittoalueen näyttö ilmoittaa:

Keittoalue on päällä	0
Tehotaso	1...9- P
Jälkilämmön osoitin	H
Kattilantunnistin	U
Lämmönhallintatoiminto aktiivinen	U
Lapsilukkotoiminto aktiivinen	L
Keskeytystoiminto	II
Automaattinen lämmitystoiminto	R

Lieden ominaisuudet

Turvallinen aktivointi

Tuote aktivoituu vain, jos keittoalueella on kattiloita: lämmitysprosessi ei ala tai se keskeytyy, jos kattiloita ei ole tai ne poistetaan liedeltä.

Kattilantunnistin

Tuote tunnistaa automaattisesti, onko keittoalueilla kattiloita.

Turvallinen sammutus

Turvallisuussyistä kullakin keittoalueella on maksimitoiminta-aika, joka riippuu asetetusta maksimitehotasosta.

Jälkilämmön osoitin

Kun yksi tai useampi keittoalue sammuu, jälkilämmön olemassaolo ilmaistaan visuaalisesti vastaavan alueen näytöllä "H"-symbolilla.

Käyttö

Käyttö

Huomaa: Haluttu keittoalue tulee aktivoida ennen toimintojen aktivoimista.

Virran päälle kytkeminen

Paina (kosketa) 🏻 lieden/liesituulettimen ON/OFF-painiketta. Osoitinvalo syttyy ilmaisten, että liesi/liesituuletin on valmis käytettäväksi. Paina uudelleen kytkeäksesi pois päältä

Huomaa: Tämä toiminto on muihin nähden ensisijainen.

Keittoalueen valinta

Kosketa (paina) valintapalkkia (3), joka vastaa haluttua keittoaluetta.

9 tehotasoa

Liedessä on 9 tehotasoa. Kosketa ja vieritä valintapalkkia (3) oikealle lisätäksesi tehotasoa tai vasemmalle vähentääksesi tehotasoa.

Power Booster (tehon tehostin)

Tuotteessa on ylimääräinen tehotaso (tason 9 jälkeen), joka pysyy aktiivisena 10 minuutin ajan, jonka jälkeen lämpötila palaa edelliseen asetettuun arvoon. Kosketa ja vieritä valintapalkkia (3) (tason 9 jälkeen) ja aktivoi Power Booster (tehon tehostin) -toiminto. Tehon tehostimen taso näytetään valitun keittoalueen näytöllä symbolilla

"p"

Silta-alueet

Siltatoiminnon avulla keittoalueet pystyvät toimimaan yhdistetysti luoden yhden alueen samalla tehotasolla. Tämän toiminnon avulla suurikokoisilla kattiloilla ja pannuilla pystytään kypsentämään ruokaa tasaisemmin. Edessä olevaa "pääkeittoaluetta" pystytään käyttämään yhdessä takana olevan "toissijaisen" keittoalueen kanssa (katso tämän oppaan kuvitettu osio nähdäksesi, mitkä keittoalueet on varustettu tällä toiminnolla). Siltatoiminnon aktivointi:

• valitse samanaikaisesti kaksi keittoaluetta, joita haluat käyttää
• "Toissijaisen" keittoalueen siltatoiminnon osoitin (20)

syttyy "J"

- "Pääkeittoalueen" valintapalkilla (3)

pystytään asettamaan käyttötaso (teho)

– Siltatoiminnon deaktivointi onnistuu toistamalla sama aktivointiprosessi

Lämmönhallinta

Lämmönhallinta on toiminto, jonka avulla pystytään asettamaan sopivin esiasetettu lämpötila, jolla saavutetaan haluttu tulos (katso tämän luvun lopussa oleva lämmönhallintataulukko).

Käyttö

Keittoalueen valinta

- Paina -näppäintä (4) kerran tai useamman kerran valitaksesi

sopivimman tason käytettävissä olevien joukosta:

	Sulatus*
	Lämmitys*
	Haudutus*
*Katso tämän luvun lopusta löytyvä Lämmönhallinta-osio.

- Paina uudelleen kytkeäksesi toiminnon pois päältä.

Seuraava symboli ilmestyy sen keittoalueen näytölle,

joka toimii Lämmönhallintatilassa: "u"

Näppäinlukko

Näppäinlukon avulla pystytään estämään lieden asetusten muuttaminen, millä voidaan estää tahaton peukalointi, ja jo asetetut toiminnot pysyvät aktiivisina.

Aktivointi:

- paina (9)

- Painikkeen LED-valo syttyy ilmaisten, että se on aktivoitu

Deaktivoi toistamalla toiminto.

Lapsilukko

Lapsilukon avulla lapsia pystytään estämään vahingossa käyttämästä keittoalueita ja poistoalueita estämällä kaikkien toimintojen aktivointi.

Lapsilukko voidaan aktivoida vain tuotteen ollessa päällä ja keittoalueiden (ja poistoalueen) ollessa pois päältä.

Aktivointi:

- poista kattilat liedeltä

- paina ja pidä painettuna samanaikaisesti (9) ja II (10). Äänimerkki ilmaisee toiminnon olevan aktiivinen, ja “L” ilmestyy näytöille (13) ja (14).

Deaktivoi toistamalla toiminto.

Ajastin

Ajastintoiminto on laskuri, joka voidaan asettaa kaikille keittoalueille (ja poistoalueille), myös samanaikaisesti.

Asetetun ajan päätyttyä keittoalueet (tai poistoalue) sammuu automaattisesti, ja käyttäjälle ilmoitetaan tästä merkkiäänellä.

Lieden ajastintoiminnon aktivointi/säätö

- Ajastimen ajan säätö: paina valitsinta + lisätäksesi automaattisen sammutuksen aikaa

paina valitsinta — vähentääksesi automaattisen sammutuksen aikaa. Toista halutessasi sama toiminto muille keittoalueille.

Huomaa: Jokaisella keittoalueella voi olla erillinen asetettu ajastin; näytöllä (15) näytetään viimeisenä valitun lieden ajastin 10 sekunnin ajan, jonka jälkeen näytetään ajastin, jossa on vähiten aikaa jäljellä.

Kun ajastimen aika on kulunut, kuuluu äänimerkki (2 minuutin ajan, tai se päättyy, kun jotakin lieden painiketta painetaan), ja näytöllä (15) vilkkuu "0.00"-symboli.

Huomaa: keittoalueen sivuun ilmestyy seuraava

symboli: (19)

Ajastimen kytkeminen pois päältä:

• valitse keittoalue
• aseta ajastimen arvoksi "näppäimellä —

Huomaa: toiminto pysyy aktiivisena, jos mitään muuta näppäintä ei paineta tällä välin.

Munakello

Munakellotoiminto on ajastin, joka ei ole riippuvainen keittoalueista (eikä poistoalueesta). Munakello aktivoidaan painamalla

(8). +

Huomaa: säätääksesi munakellotoimintoa noudata ajastinta koskevia toimenpiteitä

Kun ajastimen aika on kulunut, kuuluu äänimerkki (2 minuutin ajan, tai se päättyy, kun jotakin lieden painiketta painetaan), ja näytöllä (15) vilkkuu "0.00"-symboli.

Keskeytys

Keskeytystoiminnolla pystytään keskeyttämään lieden aktiivisia toimintoja,

ja kypsennysteho laskee nollaan.

Aktivointi:

• paina ¹⁰ • ‘’tulee näkyviin (13).

Toiminnon deaktivointi:

Huomaa: tämä toiminto palauttaa lieden asetukset niihin mitä ne olivat ennen keskeytystä.

• palm ¹⁰

- vieritä 10 sekunnin kuluessa valintapalkkia (3), joka liittyy keittoalue 2:een (kuva 19).

Huomaa: jos toimintoa ei suoriteta tämän ajan kuluessa, keskeytystoiminto pysyy aktiivisena.

Käyttö

Huomaa: jos keskeytystoimintoa ei deaktivoida 10 minuutin kuluessa, liesi sammuu automaattisesti.

Palautus

Palautustoiminnolla pystytään palauttamaan kaikki lieden asetukset, jos

se on sammutettu vahingossa.

Aktivointi:

• kytke liesi takaisin päälle 6 sekunnin kuluessa sammutuksesta
• paina ”” seuraavan 6 sekunnin aikana

Automaattinen lämmitys

Automaattisella lämmitystoiminnolla pystytään saavuttamaan asetettu teho nopeammin; tällä toiminnolla on mahdollista kypsentää ruokaa nopeammin mutta ilman riskiä polttaa ruoka, sillä lämpötila ei ylitä asetettua tasoa. Tämä toiminto on käytettävissä tehotasoille 1–8.

Aktivointi:

• paina ja pidä painettuna haluttuå = 4,5 kW tehotasoa valintapalkissa (3). **rajoitus •A“tulee näkyviin (13).

Tehon rajoitus

Tehonrajoitustoiminnon avulla tuotetta voidaan käyttää rajoittaen sen maksimitehoa.

Huomaa: rajoitus tulee asettaa lieden ollessa kiinni, painamatta ⏻ 2 minuuttiin siitä, kun liesi on liitetty verkkovirtaan tai kun itse sähköverkko on uudelleenkytketty.

Tehon rajoituksen asettaminen:

• Paina ja pidä painettuna näppäimiä, kunnes kuuluu merkkiääni.
• Liu'uta liukusäätimiä FL ja RL 0123456789P samanaikaisesti vasemmalta oikealle ja paina P-kirjaimia, kunnes kuuluu lyhyt merkkiääni.
• Ajastimen näyttö (15) näyttää symbolit "CF6" ilmaisten, että se voidaan asettaa.
• FL-alueen (etuvasen) näyttö näyttää nykyisen asetuksen**

** rajoitus on oletuksena 7,4 KW

- Liu'uta FL-liukusäädintä muuttaaksesi tehonrajoitusasetuksia.

0123456789P

• Vasemmalta oikealle lisätäksesi tehoa.
• Oikealta vasemmalle vähentääksesi tehoa.
• Tallenna valinta painamalla näppäimiä 📋 11 sekunnin ajan; kuuluu äänimerkki, joka vahvistaa asetuksen, ja toiminto sulkeutuu.

Käyttö

Poistotuulettimen käyttö Virran päälle kytkeminen

Paina (kosketa) 🏻 lieden/liesituulettimen ON/OFF-painiketta. Osoitinvalo syttyy ilmaisten, että liesi/liesituuletin on valmis käytettäväksi.

Paina uudelleen kytkeäksesi pois päältä

Huomaa: Tämä toiminto on muihin nähden ensisijainen.

Poistotuulettimen päälle kytkeminen:

Kosketa (paina) valintapalkkia (6) poistotuulettimen aktivoimiseksi

Poistonopeus (teho):

Kosketa ja vieritä valintapalkkia (6) oikealle lisätäksesi poistotuulettimen nopeutta (teho) (0–10);

vasemmalle vähentääksesi poisto-tuulettimen nopeutta (teho) (10–0).

Ajastin

Poistotuulettimen ajastintoiminnon aktivointi/säätö

- Valitse poistotuuletin (nopeus ≠ 0).

•Paina — + (8) avataksesi ajas-tintoiminnon (millä tahansa nopeudella)

- Ajastimen ajan säätö: paina valitsinta + lisätäksesi automaattisen sammutuksen aikaa. Paina valitsinta – vähentääksesi automaattisen sammutuksen aikaa. Näytöllä (15) näkyy jäljellä oleva aika.

Huomaa: poistotuulettimen sivuun ilmestyy ajastimen ollessa käytössä symboli

(19). Kun ajastimen aika on kulunut, kuuluu äänimerkki (2 minuutin ajan, tai se päättyy, kun jotakin painiketta painetaan), ja näyttö (15) vilkkuu “000”-symbolia.

Ajastimen kytkeminen pois päältä:

• valitse keittoalue
• aseta ajastimen arvoksi “0” näppäimellä

Huomaa: toiminto pysyy aktiivisena, jos mitään muuta näppäintä ei paineta tällä välin.

Suodattimen täytön ilmaisin

Liesituuletin ilmaisee, milloin suodatin vaatii huoltoa:

Rasvasuodatin: “(17)-merkkivalo syttyy

Aktiivihiilisuodatin, hajunpoisto: “(17)-merkkivalo vilkkuu

Suodattimen täytön nollaus

Kun suodattimet on huollettu (rasva- ja/tai aktiivihiilisuodatin),

pidä painettuna näppäintä (7); “(17)-merkkivalo sammuu ja laskuri alkaa alusta.

Käyttö

Aktiivihiilisuodattimen täytön osoittimen aktivointi

Tämä osoitin on oletuksena deaktivoituna. Aktivoi se seuraavasti:

• Käynnistä vapaasti hengittävä liesi painamalla ⏻.
• Kun vapaasti hengittävä moottori ja keittoalueet ovat pois päältä, paina ja pidä painettuna.

Näyttöön tulee “(■■)”, joka sammuu ilmaisten aktivoinnin onnistumisesta.

Aktiivihiilisuodattimen täytön osoittimen deaktivointi

Toista yllä ilmoitetut aktivointivaiheet. “(111)” välähtää ja sitten sammuu ilmaisten deaktivoinnin onnistumisesta.

Automaattinen toiminta (Hob-2Hood)

Liesituuletin käynnistyy sopivimmalla nopeudella, mukauttaen keittoalueella käytetyn kypsennystason poistokapasiteetin.

Kun liesi sammutetaan, liesituuletin mukauttaa imunopeutta vähentäen sitä asteittain, jotta höyryjä ja hajuja ei jää ilmaan.

Tämän toiminnon aktivointi:

Paina lyhyesti näppäintä (7). Merkkivalo “” (18) syttyy ilmaisten, että liesituuletin toimii tässä tilassa.

Imupinta on suunniteltu käytettäväksi yhdessä Window Sensor KIT -sarjan kanssa (valmistaja ei toimita tätä). Kun Window Sensor KIT -sarja asennetaan (vain, jos pintaa käytetään SUCTION-tilassa eli imutilassa), imutoiminto keskeytyy aina, kun pinnalle asennettu sarja havaitsee, että sen huoneen ikkuna, johon se on asennettu, on suljettu. On suositeltavaa ostaa FDS KIT - 100 Elektrotechnik Schabus -niminen sarja, joka on saatavilla valtuutetuista Elektrotechnik Schabus -liikkeistä tai suoraan valmistajan verkkosivustolta osoitteesta

• Imupintasarjan sähköliitokset tulee tehdä pätevän ja erikoistuneen asentajan toimesta.
• Imupinnan valmistaja ei ota vastuuta haitoista, vaurioista tai tulipaloista, jotka johtuvat KIT-sarjan vioista ja/tai toimintahäiriöistä ja/tai sen virheellisestä asennuksesta.

Käyttö

4.2 Tehotaulukot

Lämmönhallinta Kuvaus
	Sulatus	Se määrittää sopivan kypsennystason, jolla sulatetaan hitaasti herkät tuotteet heikentämättä niiden makua (suklaa, voi jne.).
	Lämmitys	Se määrittää sopivan kypsennystason, jolla pystytään pitämään ruoka hellävaraisesti samassa lämpötilassa ilman, että se kiehuu.
	Hauduttaminen	Se määrittää sopivan kypsennystason ruoan pitkäaikaiseen hauduttamiseen. Sopii tomaattikastikkeiden, lihakastikkeiden, keittojen ja minestronekeittojen kypsentämiseen, ylläpitäen hallitun kypsennystason (ihanteellinen vesihauteelle). Se estää ruokaa läikkymästä tai tarttumasta kattilan pohjaan, mikä on tyypillistä tällaisille valmisteille. Käytä tätä toimintoa, kun ruoka alkaa kiehumaan.

Käyttö

Tehotaso Kypsennys-		typpi	Tason käyttö (näytössä yhdistyy kokemus ja kypsennystottumukset)
Maksimiteho Tehostin Pikalämmitys Ihanteellinen ruoan lämpötilannostamiseksi nopeastikiehumispisteeseen, jos siinä on vettä, tai kypsennysnesteiden nopeaan lämmittämiseen.
8-9 Paistaminen - keittäminen			Ihanteellinen ruskistukseen,kypsennyksen aloittamiseen,pakastetuotteiden paistamiseen janopeaan keittämiseen
Korkea teho 7-8 Ruskistus -		paistaminen- keittäminen - grillaus	Ihanteellinen paistamiseen,kiehumisen ylläpitoon,kypsentämiseen jagrillaukseen (lyhyt aika, 5-10 minuuttia)
6-7 Ruskistaminen - kypsentäminen- hauduttaminen- paistaminen - grillaus			Ihanteellinen paistamiseen,haudutuslämpötilan ylläpitoon,kypsentämiseen ja grillaukseen(keskipituinen aika, 10-20 minuuttia)ja lisukkeiden esilämmittämiseen
Keskiteho 4-5 Kypsentäminen		- hauduttaminen- paistaminen - grillaus	Ihanteellinen hauduttamiseen,kevyen kiehumisen ylläpitoon jakypsentämiseen (pidempiä aikoja).Pastan sekoittaminen
3-4 Kypsentäminen- hauduttaminen- sakeuttaminen- sekoittaminen			Ihanteellinen hitaaseenkypsentämiseen (riisi, kastikkeet, paahtopaistit, kala) nesteen kanssa(esim. vesi, viini, liemi, maito) ja pastan sekoittamiseen
2-3 Ihanteellinen hitaaseen			kypsentämiseen (alle litra: riisi, kastikkeet, paahtopaistit, kala)nesteen kanssa (esim. vesi, viini, liemi, maito)
Matala teho 1-2 Sulattaminen		- lämpimänä pitäminen -sekoittaminen	Ihanteellinen voin pehmentämiseksi, suklaan hellävaraiseen sulattamiseen ja pienten tuotteiden sulattamiseen
OFF (pois päältä)	Nollateho	Tukipinta Liesi valmiustilassa tai pois päältä(kypsennyksen päättymisen jälkeen liedessä saattaa olla vielä jälkilämpöä, josta ilmaisee merkinnät H-L-O)

Käyttö

4.3 Kypsennystaulukot

Ruokien luokat	Annokset tai kypsennyk-sen tyyppi	Tehotaso ja kypsennysmalli
		Ensimmäinen vaihe	Tehot To	Inen vaihe Te-	hot
Pasta, riisi	Tuorepasta Veden	lämmittäminen Tehostin	-9	Pastan kypsentäminen ja kiehumisen ylläpitäminen	7-8
	Tuorepasta Veden	lämmittäminen Tehostin	-9	Pastan kypsentäminen ja kiehumisen ylläpitäminen	7-8
	Keitetty riisi Veden	lämmittäminen Tehostin	-9	Pastan kypsentäminen ja kiehumisen ylläpitäminen	5-6
	Risotto Paistaminen ja paahtaminen		7-8 Kypsentäminen 4-5
Vihan-nekset, herne-kasvit	Keitetty Veden lämmittäminen Tehostin		-9	Keittäminen 6-7
	Paistettu Lämmitysöljy 9 Paistaminen			8-9
	Ruskistaminen	Lisukkeiden lämmittäminen	7-8 Kypsentäminen 6-7
	Haudutettu	Lisukkeiden lämmittäminen	7-8 Kypsentäminen 3-4
	Paistettu Lisukkeiden lämmittäminen		7-8 Ruskistettu	7-8
Lihat	Paahtopaisti	Lihan ruskistaminen öljyllä (jos käytetään voita, tehotaso 6)	7-8 Kypsentäminen 3-4
	Grillattu	Pannun esilämmitys	7-8	Grillaus molemmilta puolilta	7-8
	Ruskistaminen	Öljyllä ruskistaminen (jos käytetään voita, tehotaso 6)	7-8 Kypsentäminen 4-5
	Pataruoka	Öljyllä ruskistaminen (jos käytetään voita, tehotaso 6)	7-8 Kypsentäminen 3-4
Kala	Grillattu	Pannun esilämmitys 7-8 Kypsentäminen 7-8
	Pataruoka	Öljyllä ruskistaminen (jos käytetään voita, tehotaso 6)	7-8 Kypsentäminen 4-5
	Paistettu Öljyn tai rasvan lämmittäminen		8-9 Paistaminen	3-4

Käyttö

Kanan-munat	Munakkaat Pannun lämmittäminen voilla tai rasvalla		6 Kypsentäminen 7-8
	Munakkaat Pannun lämmittäminen voilla tai rasvalla		6 Kypsentäminen 3-4
	Pehmeä keitetty/keitetty	Veden lämmittäminen Tehostin - 9	Kypsentäminen 7-8
	Pannukakut Pannun lämmittäminen voilla		6 Kypsentäminen 6-7
Kastik-keet	Tomaatti Öljyllä ruskistaminen (jos käytetään voita, tehotaso 6)		6-7 Kypsentäminen 3-4
	Lihakastike Öljyllä ruskistaminen (jos käytetään voita, tehotaso 6)		6-7 Kypsentäminen 3-4
	Béchamel Pohjan valmistelu (sulata voita ja jauhoja)		5-6 Lämmitä haudutuslämpötilaan	3-4
Jälki-ruoat, kreemit	Vanukas Kiehauta maito 4-5 Jatka hauduttamista 4-5
	Kohokkaat Kiehauta maito 4-5 Jatka hauduttamista 2-3
	Riisikohokas	Lämmitä maito	5-6	Jatka hauduttamista

Huolto

Lieden huolto

Huomio! Varmista ennen puhdistus- tai huoltotoimenpiteitä, että keittoalueet ovat poissa päältä ja että lämpöosoitin on sammunut.

5.1 Puhdistaminen

Liesi tulee puhdistaa jokaisen käyttökerran jälkeen.

Tärkeää: Älä käytä hankaavia pesusieniä tai hankaustyynyjä. Niiden käyttö saattaa pilata ajan saatossa lasipinnan. Älä käytä kemiallisia ärsyttäviä aineita, kuten uuninpuhdistusaineita tai tahranpoistoaineita.

Jätä liesi jokaisen käyttökerran jälkeen jäähtymään ja puhdista siitä ruokajäämäkerrostumat ja -tahrat. Sokeri tai runsaasti sokeria sisältävät ruoat vaurioittavat liettä, ja ne tulee poistaa liedeltä välittömästi. Suola, sokeri ja hiekka saattavat naarmuttaa lasipintaa. Käytä pehmeää liinaa, paperipyyhettä tai erityisiä tuotteita lieden puhdistamiseen (noudata valmistajan antamia ohjeita). ÄLÄ KÄYTÄ HÖYRYPESUREITA!!!

Tärkeää: Jos kattiloista vuotaa vahingossa tai runsaasti nestettä, tuotteen alaosassa sijaitseva poistoventtiili voidaan avata, jotta jäämät saadaan poistettua ja liesi puhdistettua mahdollisimman hygieenisissä olosuhteissa.

Kuva 18

Läpikotaisempaa puhdistamista varten alempi alusta voidaan irrottaa kokonaan.

Kuva 18a - 18b

Poistotuulettimen huolto

Puhdistaminen

Käytä puhdistamiseen VAIN neutraaleilla nestemäisillä pesuaineilla kostutettua liinaa. ÄLÄ KÄYTÄ PUHDISTUSVÄLINEITÄ TAI TYÖKALUJA!

Vältä hankaavien puhdistusaineiden käyttämistä. ÄLÄ KÄYTÄ ALKOHOLIA!

Rasvasuodatin

Kuvat 15–16

Vangitsee ruoanlaitosta syntyvät rasvahiukkaset. Tämä suodatin tulee puhdistaa kerran kuussa (tai kun suodattimen täytön ilmaisin ilmoittaa sen tarpeesta) käyttäen ei-hankaavia puhdistusaineita, joko käsin tai astianpesukoneessa, jonka tulee olla asetettu matalaan lämpötilaan ja lyhyellä ohjelmalla. Astianpesukoneessa pestynä metallinen rasvasuodatin saattaa menettää väriään, mutta sen suodatusteho pysyy muuttumattomana.

Aktiivihiilisuodattimet (vain suodatinmallissa)

Kuvat 17 - 17a - 17b - 17c

Vangitsee epämiellyttävät ruoanlaitosta syntyvät hajut. Tuotteessa on neljä suodatinpakettia, jotka vangitsevat hajuja aktiivihiilen avulla. Aktiivihiili on keraamisessa kuoressa, minkä ansiosta epäpuhtaudet pääsevät siihen helposti ja esteettömästi, mikä tekee absorptioalasta suuren.

Huolto

Keraamiset aktiivihiilisuodattimet täyttyvät enemmän tai vähemmän ajan saatossa, riippuen kypsennystyypistä ja siitä, miten usein rasvasuodattimet puhdistetaan. Nämä hajusuodattimet voidaan regeneroida 2–3 kuukauden välein 200 celsiusasteeseen esilämmitetyssä uunissa pitämällä niitä siellä 45 minuuttia. Regeneraation ansiosta maksimikäyttöikä on 5 vuotta.

5.2 Vianmääritys

Virhekoodi Kuvaus Mahdolliset		syyt	Virheen korjaaminen
E2 Komentoaluekytkeytyy pois päältä liian korkean lämpötilan takia		Sähköosien sisäinen lämpötila on liian korkea	Anna lieden jäähtyä ennen sen käytön jatkamista
ERR03 + äänimerkki	Havaitaan jatkuva (pysyvä) näppäinten painallus.Käyttöliittymä kytkeytyvät pois päältä 10 sekunnin kuluttua	Vettä, kattiloita tai keittiövälineitä on käyttöliittymän päällä	Puhdista pinta ja poista siitä kaikki esineet
Kaikkien muiden virheilmoitusten (E ... U ...) tapauksessa:	Soita asiakaspalveluun ja ilmoita virhekoodi

5.3 Asiakaspalvelu

Ennen kuin otat yhteyttä asiakaspalveluun:

1. Tarkista, pystytkö ratkaisemaan ongelman itse "Vianmääritys"-kohdassa ilmoitetuilla tiedoilla.
2. Sammuta laite ja kytke se sitten takaisin päälle nähdäksesi korjautuuko ongelma itsestään. Jos vika ei korjaudu yllä mainituilla tarkastuksilla, ota yhteyttä lähimpään asiakaspalvelupisteeseen.
