NÁVOD K OBSLUZE GIEH 824470 X GRUNDIG

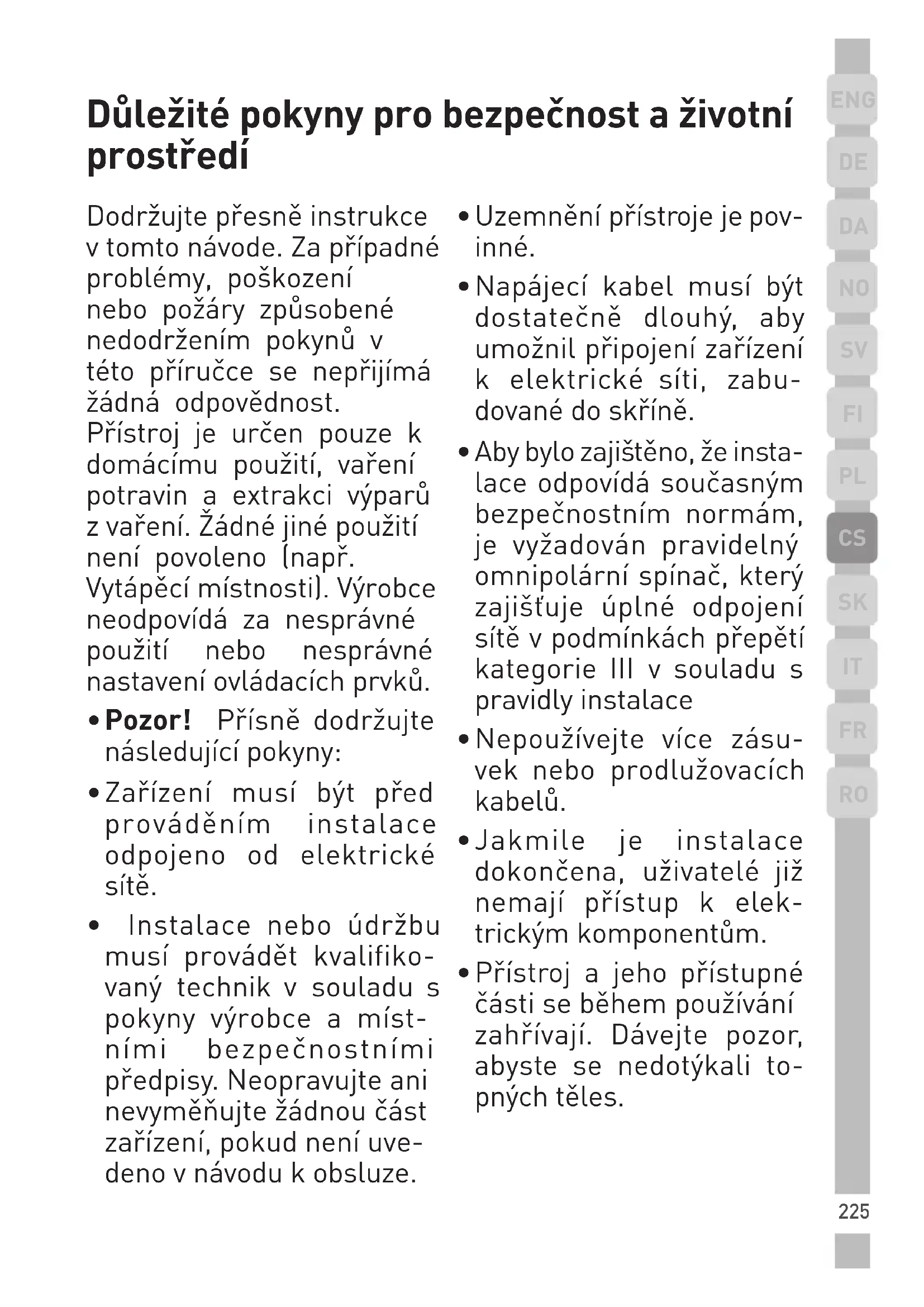

Důležité pokyny pro bezpečnost a životní prostředí

Dodržujte přesně instrukce v tomto návode. Za případné problémy, poškození nebo požáry způsobené nedodržením pokynů v této příručce se nepřijímá žádná odpovědnost.

Přístroj je určen pouze k domácímu použití, vaření potravin a extrakci výparů z vaření. Žádné jiné použití není povoleno (např.

Vytápěcí místnosti). Výrobce neodpovídá za nesprávné použití nebo nesprávné nastavení ovládacích prvků.

• Pozor! Přísně dodržujte následující pokyny:
• Zařízení musí být před prováděním instalace odpojeno od elektrické sítě.

• Instalace nebo údržbu musí provádět kvalifikovaný technik v souladu s pokyny výrobce a místními bezpečnostními předpisy. Neopravujte ani nevyměňujte žádnou část zařízení, pokud není uvedeno v návodu k obsluze.

• Uzemnění přístroje je povinné.

• Napájecí kabel musí být dostatečně dlouhý, aby umožnil připojení zařízení k elektrické síti, zabudované do skříně.
• Aby bylo zajištěno, že instalace odpovídá současným bezpečnostním normám, je vyžadován pravidelný omnipolární spínač, který zajišťuje úplné odpojení sítě v podmínkách přepětí kategorie III v souladu s pravidly instalace
• Nepoužívejte více zásu-vek nebo prodlužovacích kabelů.
• Jakmile je instalace dokončena, uživatelé již nemají přístup k elektrickým komponentům.
• Přístroj a jeho přístupné části se během používání zahřívají. Dávejte pozor, abyste se nedotýkali topných těles.

Důležité pokyny pro bezpečnost a životní prostředí

• Ujistěte se, že děti s zařízením nehrají; dbejte děti a dbejte na ně, jelikož přístupné části mohou být při používání velmi horké.
• Pro osoby s kardiostimulátorem a aktivními implantáty je důležité před použitím indukční varné desky zkontrolovat, zda je jejich kardiostimulátor kompatibilní se zařízením.
• Během a po použití se ne-dotýkejte topných těles zařízení.
• Zabraňte kontaktu s látkami nebo jinými hořlavými materiály, dokud nejsou dostatečně chlazeny všechny součásti zařízení.
• Na zařízení nebo v jeho blízkosti neumistujte hořlavé materiály.
• Přehřáté tuky a oleje snadno vznikají. Dohled na vaření potravin bohatých na tuky a oleje.
• Pokud je povrch prasklý, přístroj vypněte, aby nedošlo k úrazu elektrickým proudem.
• Zařízení není určeno k provozu s externím časovačem nebo samostatným systémem dálkového ovládání.
• Bezobslužné vaření na varné desce s olejem nebo tukem může být nebezpečné a může způsobit požár.
• Proces vaření musí být pod dohledem. Krátkodobý proces vaření musí být neustále sledován.
• NIKDY se nepokoušejte vypálit pomocí vody. Místo toho vypněte přístroj a po-topte plameny, například s víkem nebo protipožární přikrývkou. Nebezpečí požáru: Na povrchy vaření neumístujte žádné předměty.
• Nepoužívejte parní čističe.

Důležité pokyny pro bezpečnost a životní prostředí

• Na povrch varné desky neumistujte kovové předměty, jako jsou nože, vidličky, lžíce a víčka, protože by se mohly přehřát.
  Nikdy nepoužívejte hliníkovou fólii, s níž se vaříte, a nikdy přímo nepokládejte výrobky balené s hliníkem na povrch vaření. Hliník se taví a neopravitelně poškodí vaše zařízení.

- Před připojením zařízení k elektrické síti: Zkontrolujte typový štítek (na spodní straně zařízení), zda napětí a výkon odpovídají hodnotám sítě a zda je vhodná zásuvka. V případě pochybností se obratte na kvalifikovaného elektrikáře.

- Nikdy nezahřívejte plech nebo plechovku obsahu-jící potraviny, aniž byste je nejdříve otevírali: mohlo by dojít k explozi! Toto varování platí také pro všechny ostatní typy var-ných desek.

- VAROVÁNÍ: Po použitíc vypněte varnou desku z ovládacího zařízení a nespotřebujte detektor hrnce.

- Zabraňte úniku; při varu nebo ohřevu kapalin snížíte přívod tepla.

- Nenechávejte topné články na hrncích a pán-vích prázdné nebo bez kontejnerů.

- Po dokončení vaření vypněte příslušnou zónu.

Vysoká úroveň výkonu, jako je funkce Booster, by neměla být používána k ohřevu některých kapalin, jako je olej na smažení. Nadměrné teplo může být nebezpečné. V těchto případech doporučujeme použít nižší úroveň výkonu.

- Kontejnery musí být umístěny přímo na varné desce a měly by být umístěny do středu. V žádném případě nesmí být vložena nádoba a varná deska.

Důležité pokyny pro bezpečnost a životní prostředí

- Při vysokých teplotách zařízení automaticky snižuje úroveň výkonu varných zón.

- Před prováděním jakéhokoli čištění nebo údržby odpojte výrobek od elektrické sítě odpojením zástrčky nebo odpojením hlavního spínače.

- Pro všechny montážní a údržbové práce vždy používejte pracovní ru-kavice.

- Přístroj může používat dět od 8 let a osoby s tělesným, smyslovým nebo duševním postižením nebo osoby bez zkušenosti nebo nezbytné znalosti za předpokladu, že jsou pod dohledem nebo že obdrželi pokyny týkající se bezpečného používání zařízení a za předpokladu, mají důkladnou znalost souvisejících rizik.

- Děti musí být pod dohledem, aby se zajistily, že se zařízením nebudou hrát.

Čištění a údržba nesmí děti nikdy provádět, pokud nejsou řádně kontrolovány.

- Místnost musí být řádně větrána, pokud je odsavač používán současně s jinými spalovacími zařízeními, plynem nebo jiným způsobem.

- Kapota musí být pravidelně čištěna jak uvnitř, tak i venku (nejméně jednou za měsíc) v souladu s pokyny pro údržbu. Nedodržení pravidel pro čištění digestoře a výměnu filtru a čištění způsobí požár.

- Je přísně zakázáno plamenět jídlo. Použití otevřeného plamene může poškodit filtry a způsobit požár; musí se proto za všech okolností vyhnout.

- Při smažení je třeba dbát zvýšené opatrnosti, aby se zabránilo přehřátí a požáru.

- Pozor! Když je varná deska zapnutá, přístupné části kapoty se mohou horko.

Důležité pokyny pro bezpečnost a životní prostředí

• Pozor! Nepřipojujte zařízení k elektrické síti, dokud není instalace zcela dokončena.
• Pokud jde o technické bezpečnostní opatření, která musí být přijata pro odsávání, musí být přísně dodržovány předpisy vydané místními orgány.
• Extrahovaný vzduch nesm být dopravován přes stejné kanály, které se používají k extrakci výparů vznika-jících spalováním plynu nebo jinými typy spalo-vacích zařízení.
• Nikdy nepoužívejte ani neopouštějte kapotu bez správně instalovaných žárovek, aby nedošlo k úrazu elektrickým proudem
• Nikdy nepoužívejte digestoř, pokud není správně sestaven!

- Použijte pouze upevňovací šrouby dodávané s výrob-kem k jeho instalaci, nebo pokud nejsou dodány, zakupte správný typ šroubů. Používejte šrouby s pravou délkou, jak je uvedeno v instalační příručce.

- Když se digestoř používá spolu s jinými zařízeními napájenými neelektrickou energií, podtlak v místnosti nesmí překročit 4 Pa (4 x 10-5 bar). 10-5 bar).

- Zařízení navržené, testované a vyvinuté v souladu s předpisy o:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.
  • Výkon: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

Důležité pokyny pro bezpečnost a životní prostředí

• EMC: EN 55014-1; CISPR Dodržování směrnice WEEE a o 14-1; EN 55014-2; CISPR likvidaci odpadů:

Tento produkt splňuje směrnici EU WEEE (2012/19/EU). Tento výrobek nese symbol pro třídění, platný pro elektrický a elektronický odpad (WEEE).

14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Doporučení pro správné používání s cílem snížit dopad na životní prostředí: Když začnete vařit, zapněte kapotu s minimální rychlostí a nechte ji několik minut zapnuty i po dokončení vaření. Zvyšte rychlost pouze v případě, že existuje velké množství výparů a páry, pomocí funkce Booster pouze v extrémních případech. Chcete-li zachovat efektivní fungování systému snižování zápachu, v případě potřeby vyměňte uhlíkový filtr.

- Abyste zajistili vysoký výkon filtru na mastnotu, vyčistěte jej v případě potřeby. Chcete-li zvýšit účinnost a minimalizovat hluk, použijte maximální průměr průchodky uvedený v této příručce.

Tento produkt byl vyroben z vysoce kvalitních součástí a materiálů, které lze znovu použít a které jsou vhodné pro recyklaci. Produkt na konci životnosti nevyhazujte do běžného domácího odpadu. Odvezte ho do sběrného místa pro recyklaci elektrických a elektronických zařízení. Informace o těchto sběrných místech získáte na místních úřadech.

Dodržování směrnice RoHS:

Produkt, který jste zakoupili splňuje směrnicih EU RoHS (2011/65/EU). Neobsahuje žádné škodlivé ani zakázané materiály, které jsou směrnici zakázané.

Informace o balení

Balení produktu je vyrobeno z recyklovatelných materiálů, v souladu s naší národní legislativou. Obalové materiály nelikvidujte s domácím nebo jiným druhem odpadu. Odvezte je na sběrné místo balícího materiálu, které má pověření místních orgánů.

Použití

Indukční varný systém je založen na fyzickém jevu magnetické indukce. Hlavním rysem tohoto systému je přímý přenos energie z generátoru do hrnce.

Výhody: Ve srovnání s elektrickými varnými deskami je vaše indukční varná deska:

- Bezpečnější: nižší teplota na povrchu skla.

• Rychlejší: kratší doby ohřevu jídla
- Přesnější: varná deska okamžitěs reaguje na vaše příkazy
- Efektivnější:

90% absorbované energie se přemění na teplo. Kromě toho, jakmile se hrnce vyjme z varné desky, prénáší se teplo okamžitě, čímž se zabrání zbytečným tepelným ztrátám.

2.1 Konvice na vaření

Používejte pouze hrnce ne- symbol

Důležité: Abyste zabránili trvalému poškození povrchu varné desky, nepoužívejte:

• kontejnery s méně než dokonale plochými dny.
• kovové kontejnery se smaltovanými dny.
  -nádoby s drsným podkladem, aby nedošlo k poškrábání povrchu varné desky.
  – nikdy nepokládejte horké hrnce a pánve na povrch ovládacího panelu varné desky

2.1.1 Předtím existující kontejnery

Indukční vaření využívá magnetismus k vytváření tepla. Kontejnery musí proto obsahovat železo. Zkontrolujte, zda je materiál hrnce magnetický pomocí magnetu Hrnce nejsou vhodné, pokud nejsou magneticky detekovatelné.

2.1.2 Doporučené průměry pánve

Důležité: Pokud nádoby nejsou správně dimenzovány, varné zóny čse nezapnou. Podrobnosti o minimálním průměru hrnce, které je třeba použít v každé zóně, nalezne- te v ilustrované části této příručky.

2.2 Úspora energie

Doporučení pro nejlepší výsledky:

– Používejte hrnce a pánve se spodním průměrem, který je roven tomu, který se nachází v varné zóně.
–Používejte pouze hrnce a pánve s plochým dnem.
– Pokud je to možné, udržujte víko na hrncích během vaření
–Vařte zeleninu, brambory atd. S malým množstvím vody, aby se zkrátila doba vaření.
–Použijte tlakový hrnec, dále snižuje spotřebu energie a čas vaření
–Umístěte nádobku do středu varné zóny na varné desce.

Použití extraktoru

Extrakční systém lze použít ve dvou variantách: externí odsávání a odvádění nebo jako filtr s vnitřním recirkulací.

Použití

Extrakční verze

Obr.7

Výpary jsou evakuovány směrem ven po sérii trubek (zakoupených samostatně) připevněných k doda-né spojovací přírubě. Průměr výfukového potrubí musí odpovídat prů-měru spojovacího kroužku:

– pro obdélníkové vývody 222 x 89 mm

-pro kruhové vývody ∅ 150 mm (*)

Další informace naleznete na stránce týkající se extrakční verze v zobrazené části této příručky.

Obr.7c

Připojte výrobek k nástěnným výfukovým potrubím a otvorům s průměrem odpovídajícím výstupu vzduchu (připojovací příruba). Použití nástěnných výfukových trubek a otvorů s menším průměrem může snížit účinnost odsávání a drasticky zvýšit hladinu hluku. Veškerá odpovědnost v tomto ohledu je proto odmítnuta.

- Použijte potrubí s minimální nepostradatelnou délkou.

- Použijte potrubí s co možná nejmenším počtem krivek (maximální úhel: 90°).

- Vyvarujte se drastických změn průměru potrubí.

Filtrační verze

Obrázek 8

Extrahovaný vzduch bude předtím, než bude odeslán zpět do místnos- ti, filtrován ve speciálních mazacích filtrech a zápachových filtrech.

Výrobek je dodáván se všemi součástmi potřebnými pro standardní instalaci, s výstupem vzduchu umístěným v přední části podstavce skříně.

Čtyři vysoce výkonné keramické filtry s aktivním uhlím jsou již dodávány s produktem. Keramické filtry jsou inovativní modulární uhlíkové filtry, které se regenerují (viz část Údržba - aktivní uhlíkové filtry v této příručce).

Jejich chemicko - fyzikální vlastnosti umožňují velmi účinnou absorpci zápachu a vysokou mechanickou odolnost.

Další informace naleznete na stránce týkající se verze filtru (v zobrazené části této příručky). Obr. 13b

Instalace

Elektrické a mechanické instalace musí provádět kvalifikovaný personál.

Elektrický spotřebič je navržen tak, aby byl v případě TOP instala- ce zabudován do pracovní desky o tloušťce 2-6 cm; 2,5-6 cm u zařízení FLUSH.

Minimální vzdálenost mezi varnou deskou a stěnou musí být nejméně 5 cm vpředu, minimálně 4 cm na boku a nejméně 50 cm vzhledem k výše uvedeným stěnovým jednotkám.

Poznámka: Doporučené odstupy jsou orientační: při projektování prostorů postupujte podle pokynů výrobce kuchyně.

3.1 Elektrické připojení

• Odpojte zařízení od elektrické sítě
• Instalace musí provádět odborně kvalifikovaný personál, který je seznámen s příslušnými instalačními a bezpečnostními normami.

- V případě nedodržení pokynů uvedených v této kapitole výrobce odmítá jakoukoli zodpovědnost za osoby, zvířata nebo věci.

- Napájecí kabel musí být dostatečně dlouhý, aby umožnil vyjmutí varné desky z pracovní desky

- Ujistěte se, že napětí na štítku s údaji na spodní straně přístroje odpovídá napětí v domě, kde bude instalován.

• Nepoužívejte prodlužovací kabely.
• Uzemnění je vyžadováno zákonem
• Zemnící kabel musí být o 2 cm delší než ostatní kabely
• Pokud spotřebič pro domácnost není vybaven napájecím kabelem, použijte jeden s minimálním průměrem vodičů 2,5 mm2 pro výkon až 7200 Watt; při vyšších úrovních výkonu musí být průměr 4 mm2.

- V žádném bodě po délce kabelu nesmí teplota dosáhnout teploty nad 50 °C nad pokojovou teplotu.

- Přístroj má být trvale připojen k elektrické síti, proto připojte k pevné síti prostřednictvím standardního omnipolárního spínače, který zajišťuje úplné odpojení sítě v podmínkách přepětí kategorie III a který je po instalaci snadno dostupný.

Poznámka: Připojení spotřebiče pomocí volitelného jednofázového nebo třífázového připojení musí být stávající kabel odstraněn a nahrazen jiným typem (není součástí dodávky) s následujícími parametry: jednofázové připojení: H05V2V2-F 3G4 kabelové třífázové připojení: Kabel H05V2V2-F 5G2.5

Instalace

Pozor! Před opětovným zapojením okruhu do sítě a kontrolou jeho správného fungování vždy zkontrolujte, zda byl síťový kabel správně sestaven.

Pozor! Připojovací kabel musí být vyměněn autorizovaným personálem nebo stejně kvalifikovanou osobou.

3.2 Montáž

Před zahájením instalace:

- Po vybalení výrobku zkontrolujte, zda nebyl během přepravy poškozen a v případě problémů se obraťte na svého prodejce nebo zákaznický servis, než začnete s instalací.

- Zkontrolujte, zda je produkt správné velikosti pro umístění instalace.

- Zkontrolujte, zda příslušenství uvnitř balení (umístěné tam pro snadnější přepravu), jako jsou tašky obsahující šrouby, záruční list atd. Odstraňte je a udržujte je v bezpečí.

- Zkontrolujte také, zda není v blízkosti oblasti instalace síťová zásuvka

Důležité: použijte jednosložkový lepící tmel (S) odolný proti vysokým teplotám do 250 °; před montáží musí být povrchy, které je třeba lepit, pečlivě vyčistit, odstranit všechny látky, které mohou ohrozit adhezi (např. uvolňovací prostředky, konzervační látky, maziva, oleje, prášky, staré lepidlo atd.); tmel musí být rovnoměrně rozložen po celém obvodu rámu; po lepení nechte vysušit asi 24 hodin.

Obr. 1b

Pozor! Při nedodržení instalace šroubů a spojovacích prostředků v souladu s těmito pokyny může dojít k elektrickému nebezpečí.

Poznámka: Aby byla zajištěna správná instalace výrobku, doporučuje se nalepit trubky pomocí lepidla s následujícími vlastnostmi:

- měkké elastické PVC fólie s lepidlem na bázi akrylu

-který odpovídá předpisům DIN EN 60454

-zpomalovač hoření

– vynikající odolnost proti opotřebení

-odolné proti kolísání teploty

-lze použít při nízkých teplotách

Příprava skříně pro instalaci:

• Výrobek nelze instalovat nad chladicí zařízení, myčky nádobí, ohřívače, pece, pračky a sušičky.
• Před zasunutím varné desky vyjměte skřín a pečlivě odstraňte hobliny nebo piliny.

Úkon

4.1 Ovládací panel

Poznámka: Chcete-li vybrat příka-zy, jednoduše stiskněte (stiskněte) symboly, které je reprezentují (viz strana 3).

Klíče.

1. Zapnutí / vypnutí varné desky / ventilátoru extrakce varné desky
2. Indikátor polohy varné zóny
3. Výběr zóny vaření Zvýšení / snížení úrovně výkonu
4. Aktivace Správce teplot
5. Indikátor odsávacího ventilátoru
6. Výběr ventilátoru Zvýšení / snížení rychlosti extrakce (napájení)
7. Aktivace automatických funkcí Resetujte sytost filtru
8. Aktivovat časovač Zvýšit / snížit hodnotu časovače
9. Zámek
   9+10. Dětská pojistka
10. Pozastavení / vyvolání zobrazení / LED

Displej / LED

1. Zobrazit úroveň výkonu
2. Zobrazení rychlosti odsávání (napájení)
3. Zobrazení varné zóny
4. Zobrazení displeje ventilátoru
5. Zobrazení časovače
6. Zobrazení správce teploty
7. Indikátor pomoci filtru
8. Indikátor automatické extrakce
9. Indikátor časovače aktivní
10. Indikátor mostu aktivní

Úkon

Používání varné desky

Než začnete, je důležité vědět: Všechny funkce této varné desky jsou navrženy tak, aby vyhovovaly nejpřísnější bezpečnostní předpisy. Z tohoto důvodu:

• Některé funkce nebudou aktivovány, nebo budou automaticky deaktivovány, pokud nebudou hrnce na hořácích nebo pokud jsou špatně umístěny.
• V ostatních případech se aktivo vané funkce automaticky deaktivují po několika sekundách, kdy konkrétní funkce vyžaduje další nastavení, které nebylo vybráno (např. "Zapněte varnou desku" bez "Výběr varné zóny" a "Provozní teplota" nebo funkce "Funkce zámku" nebo "Časovač").

Varování!

V případě (například) prodlouženého používání nemusí být varná zóna okamžitě vypnutá, protože je ve fázi chlazení; na displeji varné zóny se zobrazí symbol "H", který indikuje provedení této fáze. Počkejte, až se displej vypne před příjezdem do varné zóny.

Zobrazení varné zóny

na displeji se zobrazí:

Zóna vaření je zapnutá	0
Úroveň výkonu	1...9- P
Indikátor zbytkového tepla	H
Detektor hrnce	U
Funkce správce teploty aktivní	U
Funkce dětského zámku aktivní	L
Funkce pauzy	II
Funkce automatického zahřívání	R

Charakteristiky varné desky

Bezpečné aktivace

Výrobek je aktivován pouze za přítomnosti hrnců v varné zóně: proces ohřevu se nespustí nebo je přerušen, pokud nejsou hrnce nebo jsou odstraněny.

Detektor nádobí

Produkt automaticky detekuje přítomnost hrnců ve varných zónách.

Bezpečnostní vypnutí

Z bezpečnostních důvodů má každá varná zóna maximální provozní dobu, která závisí na nastavené maximální úrovni výkonu.

Indikátor zbytkového tepla

Při vypnutí jedné nebo více varných zón je přítomnost zbytkového tepla označena vizuálním signálem na odpovídajícím displeji zóny pomocí symbolu "H".

Úkon

Úkon

Poznámka: Před aktivací jakýchkoli funkci musí být aktivována požadovaná zóna.

Zapnutí

Stiskněte (dotkněte se) ZAP / VYP sporák / odsavač Kontrolka se rozsvítí, což znamená, že varná deska je připravená k použití Opětovným stisknutím tlačítka vypnete

Poznámka: Tato funkce má přednost před ostatními.

Výběr varné zóny

Dotkněte se (stiskněte panel výběru (3) odpovídající požadované varné zóně.

9 Úrovně výkonu

Varná deska obsahuje 9 úrovní výkonu Dotkněte se a posouvejte podél lišty Výběr (3): vpravo pro zvýšení úrovně výkonu; doleva, aby se snížila úroveň výkonu.

Napájecí Booster

Produkt má dodatečnou úroveň výkonu (po úrovni 9), která zůstává aktivní po dobu 10 minut, po které se teplota vrátí na dříve nastavenou hodnotu. Dotkněte se a posuňte se podél výběrového panelu (3) (po úrovni 9) a aktivujte pomocné zařízení Power Booster. Na displeji zvolené zóny se na displeji zobrazí symbol "P"

Mostové zóny

Díky funkci Bridge mohou být varné zóny schopny pracovat v kombinovaném provozu a vytvářet tak jednu zónu se stejnou úrovní výkonu. Tato funkce umožňuje rovnoměrně rozmístěné vaření velkými hrnci a pánve. Přední "Master" varná zóna může být použita v kombinaci s příslušnou "Sekundární" varnou zónou na zadní straně (abyste zjistili, které zóny jsou vybaveny touto funkcí, viz ilustrovaná část této příručky). Aktivace funkce mostu:

• současně vyberte dvě varné zóny, které chcete používat
• indikátor Bridge (20) "sekundár-ní" varné zóny

svítí "J"

- pomocí výběrové lišty (3) vaření "Master"

zóny bude možné nastavit provozní úroveň (Napájení)
- pro deaktivaci funkce mostu jednoduše zopakujte stejný aktivační postup

Správce teploty

Správce teploty je funkce, která umožňuje nastavit nejvhodnější přednastavenou teplotu pro dosažení požadovaného výsledku (viz tabulka Správce teploty na konci této kapitoly).

Úkon

Vyberte požadovanou varnou zónu.

- Stiskněte jednou nebo vícekrát (4) pro výběr nejvhodnějšího

vhodné úrovni mezi těmi, které jsou k dispozici:

• Opětovným stisknutím jej vypnete.

Na displeji zóny se objeví následující symbol

pracuje v režimu Správce teploty "u"

Zámek

Zámek kláves umožňuje zablokovat nastavení varné desky, aby nedošlo k náhodnému poškození, a ponechání aktivovaných funkcí.

Aktivace:

• stisknete (9)

- LED dioda nad tlačítkem se rozsvítí, což znamená, že byla aktivována

Opakujte operaci a deaktivujte ji.

Dětská pojistka

Dětský zámek umožňuje zabránit nechtěnému přístupu dětí do varné zóny a zóny odsávání, což zabraňuje aktivaci jakýchkoli funkcí.

Dětský zámek lze aktivovat pouze při zapnutém zařízení, ale s vypnu-tými varnými zónami (a zónou pro odsávání).

Aktivace:

- vyjměte všechny hrnce z varné desky

- stiskněte současné(9) a II(10), akustický signál signalizuje, že funkce je aktivní a na displejích (13) a (14) se zobrazí "L".

Opakujte operaci a deaktivujte ji.

Časovač

Funkce Časovač je odpočítávání, které lze nastavit pro každou varnou zónu (a zónu extrakce), a to i současně.

Po uplynutí stanovené doby se varné zóny (nebo zóna extrakce) automaticky vypnou a uživatel bude informován prostřednictvím akustického signálu.

Aktivace / Regulace varné desky Funkce časovače

• Vyberte požadovanou varnou zónu.
• Stisknutím tlačítka + (8) otevřete funkci časovače

Úkon

- Regulace trvání časovače: stiskněte volič +, abyste prodloužili dobu automatického vypnutí

stiskněte volič—, abyste snížili čas automatického vypnutí

V případě potřeby opakujte operaci pro ostatní varné zóny.

Poznámka: Každá varná zóna může mít jiný časovač; na displeji (15) se na 10 sekund zobrazí odpočítávání posledního vybraného varné desky, po kterém se zobrazí odpočítávání s nejméně zbývajícím časem.

Když časovač ukončí odpočítávání, zazní akustický signál (po dobu 2 minut nebo se zastaví, když se stiskne jedno z tlačítek na varné desce), zatímco displej (15) začne blikat symbolem "0.00".

Poznámka: Na boční straně varné zóny je zobrazeno následující

objeví se symbol (19)

Vypnutí časovače:

• vyberte varnou zónu
• nastavte hodnotu časovače bá "pomocí tlačítka —"

Poznámka: Funkce zůstane aktivní, pokud není mezitím stisknuto žádné jiné tlačítko.

Časovač vajec

Funkce Časovač vajec je odpočítávání nezávislé na varných zónách (a na zónu extrakce). Časovač vajec se aktivuje stisknutím tlačítka

- + (8).

Poznámka: Chcete-li regulovat funkci časovače vajíček, postupujte stejným způsobem jako u časovače Když časovač ukončí odpočítávání, zazní akustický signál (po dobu 2 minut nebo se zastaví, když se stiskne jedno z tlačítek na varné desce), zatímco displej (15) začne blikat symbolem "0.00".

Pauza

Funkce Pozastavení umožňuje po- zastavit jakoukoli funkci aktivní na varné desce,

čímž dojde k nulovému výkonu vaření.

Aktivace:

• stisknet(€10)
- zobrazí se" (13).

Deaktivaci funkce:

Poznámka: tato operace obnoví nastavení varné desky před nastavením pauzy.

• stisknet(€10)

- během 10 sekund přejděte doprava na lištu Výběr (3), která se týká varné zóny 2 (obr. 19);

Poznámka: Pokud během této doby operace nebude provedena, zůstane funkce pauzy aktivní.

Úkon

Poznámka: Pokud po 10 minutách není funkce Pause deaktivována, varná deska se automaticky vypne.

Odvolání

Funkce odvolání umožňuje obnovit všechny nastavení varné desky v případě

náhodné vypnutí.

Aktivace:

• otočte varnou desku zpět do 6 sekund po vypnutí
• stiskněte tlačítků" "během ná-sledujících 6 sekund

Automatické zahřívání

Funkce automatického ohřevu umožňuje rychlejší dosažení nastaveného výkonu; s touto funkcí lze vařit rychleji, ale bez rizika hoření, protože teplota nepřesahuje nastavenou úroveň. Tato funkce je k dispozici pro úrovně výkonu 1 až 8.

Aktivace:

- stiskněte a podržte na panelu 0 = 7,4 KW Výběr (3) požadovaný výkon 1 = 4,5 KW

- zobrazí se ^13 .

Omezení výkonu

Funkce omezení výkonu umožňuje použití výrobku při omezení maximální absorpce.

Poznámka: Limit musí být nastaven, když je varná deska vypnutá, aniž by došlo k jejímu stisknutí ⏻, do 2 minut od připojení varné desky k elektrické síti nebo od doby, kdy je znovu připojena elektrická síť.

Nastavení omezení výkonu:

- stiskněte a podržte tlačítka , dokud se nezazní akustický signál

- posuňte současně posuvníky 0123456789P FL a RL zleva do- prava a stiskněte písmena P dolů, dokud se nezobrazí krátký akustic- ký signál

• na displeji časovače (15) se zobra-zují symboly "CF6", což znamená, že lze nastavit
• na displeji zóny FL se zobrazí aktuální nastavení **

** ve výchozím nastavení je limit nastaven na 7,4 kW

- změňte posuv nastavení ome- zení výkonu na posuvníku FL

0 1 2 3 4 5 6 7 8 9 P

• zleva doprava ke zvýšení hodnoty Kw
• zprava doleva ke snížení hodnoty Kw
• pro uložení výběru stiskněte klávesy 📋 na 1 sekundu; zazní akustický signál k potvrzení nastavení a funkce se zavře.

Úkon

Použití extraktoru

Zapnutí

Stiskněte (dotykový) ZAP / VYP sporák / odsavač Indikátor se rozsvítí, což indikuje, že varná deska je připravena k použití

Opětovným stisknutím tlačítka vypnete

Poznámka: Tato funkce má přednost před ostatními.

Zapnutí ventilátoru odsávání:

Dotkněte se (stisknutím) panelu Výběr (6) pro aktivaci odsávacího ventilátoru

Rychlost odsávání (výkon):

Dotkněte se a posuňte se podél lišty výběru (6): vpravo pro zvýšení rychlosti (napájení) ventilátoru extraktoru (0-10);

vlevo snížit rychlost (výkon) ventilátoru odsávání (10-0);

Časovač

Aktivace / Regulace funkce časovače pro odsávací ventilátor

• Vyberte ventilátor odsávání (rychlost ≠ 0).
• Stiskněte tlačítko — + (8) pro přístup k funkci časovače (z libovolné rychlosti)

Upravte dobu trvání časovače: stisknutím voliče + pro zvýšení času automatického vypnutí stiskněte volič, — čímž se sníží doba automatického vypnutí, na displeji (15) se zobrazí odpočítávání.

Poznámka: Na boční straně displeje ventilátoru odsávání se používá časovač, který se používá

objeví se 📄 (19) Po dokončení odpočítávání časovače je akustický signál (po dobu 2 minut nebo se za- staví, když je stisknuto jedno z tlačí- tek na varné desce), zatímco displej (15) začne blikat se symbolem "0.00".

Vypnutí časovače:

• vyberte varnou zónu
• nastavte hodnotu časovače da "pomocí tlačítka —"

Poznámka: Funkce zůstane aktivní, pokud není mezitím stisknuto žádné jiné tlačítko.

Indikátor saturace filtru

Kapota označuje, kdy je potřeba údržba filtru:

Mazací filtr se rozsvítí kontrolka "(17)"

Filtr zápachu s aktivním uhlíkem kontrolka " (17) bliká

Resetujte sytost filtru

Po údržbě filtrů (mastnoty a / nebo aktivované

uhlík) přidržte klíč (7); LED dio- da " (17) " (17) se vypne a restartuje se.

Úkon

Aktivace indikátoru nasycení filtru zápachu aktivního uhlí

Tento indikátor je normálně deaktivován. Chcete-li ji aktivovat, postupujte následovně:

• zapněte odsávací varnou desku stisknutím tlačítka;
• s vypnutým aspiračním motorem a varnými zónami stiskněte a podržte

- " ( ) " se zapne a potom vypne, čímž indikuje úspěšnou aktivaci.

Deaktivace indikátoru nasycení filtru zápachu aktivního uhlí

opakujte aktivační kroky popsané výše, "☐☐☐" bliká a pak se vypne, čímž indikuje úspěšnou deaktivaci.

Automatický provoz (Hob2Hood)

Kapota se zapne nejvhodnější rychlostí a upraví extrakční kapacitu na úroveň vaření používanou v varné zóně.

Po vypnutí varné desky se kapuce přizpůsobuje aspirační rychlosti a postupně ji snižuje, aby se odstranily zbytky výparů a pachů

Chcete-li aktivovat tuto funkci:

Krátkým stisknutím tlačítka (7) se rozsvítí kontrolka " [18], kte- rá indikuje, že kapuce je v tomto re- žimu aktivní.

Sací plocha je navržena tak, aby byla použita v kombinaci s čidlem okenního kitu (není dodáván výrobcem). Při instalaci senzoru Windows KIT (pouze v případě použití plochy v režimu SUCTION) bude odsávání přestat pracovat pokaždé kdy je KIT vybavený povrchem detekován, že okno je zavřené v místnosti, kde je instalován. Doporučuje se nákup FDS KIT - 100 Elektrotechnik Schabus, který je k dispozici v autorizovaných středis-cích Elektrotechnik Schabus nebo přímo na internetových stránkách www.elektrotechnik-schabus.de.

- Elektrické připojení sací plochy KIT musí provádět kvalifikovaný a specializovaný technický personál.

- Výrobce sacího povrchu odmítá veškerou odpovědnost za případné nepříjemnosti, poškození nebo požár způsobený vadami a / nebo problémy s nesprávnou funkcí a / nebo nesprávnou instalací KIT.

Úkon

4.2 Tabulky výkonu

Správce teploty Popis
	Tavení	Zjišťuje vhodnou úroveň vaření pro pomalé roztavení delikátních produktů bez narušení jejich smyslových vlastností (čokoláda, máslo atd.).
	Ohřev	Zjišťuje vhodnou úroveň vaření, která umožňuje delikátně udržovat pokrmy při stejné teplotě, aniž by se nechala vařit.
	Vřít	Označuje vhodnou úroveň vaření, aby se potraviny prodraly po dlouhou dobu. Vhodný k vaření rajčatových omáček, masových omáček, polévek, minestronu, udržování řízené úrovně vaření (ideální pro bainmarie). Zabraňuje rozlití nebo přilepení potravin na dně pánve, typické pro tyto přípravky. Tuto funkci použijte po přivedení jídla do varu.

Úkon

Úroveň výkonu Typ vaření		Použití úrovně	(displej kombinuje zkušenosti a způsoby vaření)
Maximální výkon	Zvýšení Rychle zahřejte Ideální pro rychlé zvýšení teploty jídla až do rychlého varu v případě vody nebo rychlé zahřátí tekutin na vaření
	8-9 smažte - vařte Ideální pro opečení, zahájení vaření, smažení mražených produktů, rychlé vaření
Vysoký výkon 7-	8 Hnědá - smažit - vařit - gril		Ideální pro smažení, udržování vaření, vaření a grilování (krátké časy, 5-10 minut)
	6-7 Hnědý - vařit - dusit - smažit - gril		Ideální pro smažení, udržování vaření, vaření a grilování (v průměru 10-20 minut), příslušenství pro předehřev
Střední síla 4-5	vařit - dusit - smažit - gril		Ideální pro vaření, udržování lehkého vaření, vaření (po delší dobu). Míchat těstoviny
	3-4 Vařte - rozetřete - zahuštujte - promíchejte		Ideální pro pomalé vaření (rýže, omáčky, pečeně, ryby) za přítomnosti kapaliny (například vody, vína, vývaru, mléka), míchání těstovin
	2-3		Ideální pro pomalé vaření (objem menší než jeden litr: rýže, omáčky, pečeně, ryby) za přítomnosti kapaliny (např. Vody, vína, vývaru, mléka)
Nízký výkon	1-2 Roztavení - rozmrazení - udržujte v teple - míchání		Ideální pro změkčení másla, jemné tavení čokolády, rozmrazování malých produktů
	1		Ideální pro uchování malých částí čerstvě vařeného jídla v teple nebo udržení teploty při podávání jídel a míchání risotto
VYPNUTO	Nula Napájení	Podkladní plocha	Varná deska v pohotovostním režimu nebo vypnutá (možná přítomnost zbytkového tepla z konce vaření, signalizovaná H-L-O)

Úkon

4.3 Stoly na vaření

Kategorie potravin	Pokrmy nebo typ vaření	Úroveň napájení a vzorec vaření
		První etapa Mocnosti	Druhá fáze	Moc-	nosti
Těstoviny, rýže	Čerstvé těstoviny	Topná voda Booster-9 Vaření těstovin	a udržování vaření	7-8
	Čerstvé těstoviny	Topná voda Booster-9 Vaření těstovin	a udržování vaření	7-8
	Vařený Topná voda Booster-9 Vaření těstovin a udržování vaření	Rizoto Smažení a pražení 7-8 Vaření 4-5		5-6
Zelenina, luštěniny	Vařený Topná voda Booster-9 Vařící 6-7
	Smažený Topný olej 9 Smažení	8-9
	Sauté	Příslušenství pro topení	7-8 Vaření 6-7
	Dušené	Příslušenství pro topení	7-8 Vaření 3-4
	Smažený Příslušenství pro topení	7-8 hnědnutí smažený 7-8
Maso	Pečeně	Maso hnědnutí s olejem (pokud máslo, síla 6)	7-8 Vaření 3-4
	Grilovaný	Předhřívací nádoba	7-8	Grilování na obou stranách	7-8
	Hnědnutí	Hnědnutí s olejem (pokud s máslem, síla 6)	7-8 Vaření 4-5
	Dusit	Hnědnutí s olejem (pokud s máslem, síla 6)	7-8 Vaření 3-4
Ryba	Grilovaný	Předhřívací nádoba	7-8	Vaření	7-8
	Dusit	Hnědnutí s olejem (pokud s máslem, síla 6)	7-8 Vaření 4-5
	Smažený Topný olej nebo tuk 8-9	Smažení	3-4

Úkon

Vejce	Omelety Ohř	vací mísa smáslem nebo tukem	6Vaření 7-8
	Omelety Ohř	vací mísa smáslem nebo tukem	6Vaření 3-4
	Měkký vařené / vařené	Topná voda Booster-9	Vaření 7-8
	Palačinky Topná miska s máslem 6Vaření 6-7
Omáčky	Rajče Hnědnutí s olejem (v případě s máslem, výkon 6)		6-7 Vaření 3-4
	Masová omáčka	Hnědnutí s olejem (v případě s máslem, výkon 6)	6-7 Vaření 3-4
	Béchamel Příprava podkladu (roztavené máslo a mouka)		5-6 Přivedte do bodu smrštění	3-4
Dezerty, krémy	Pudink Vařte	mléko 4-5 Nechte se vařit 4-5
	Pudinky Vařte	mléko 4-5 Nechte se vařit 2-3
	Rýžový nákyp	Zahřejte mléko 5-6 Nechte se vařit 2-3

Údržba

Údržba varné desky

Pozor! Před čištěním či údržbou se ujistěte, že varné zóny jsou vypnuté a indikátor tepla se vypnul.

5.1 Čištění

Varná deska musí být po každém použití vyčištěna.

Důležité: Nepoužívejte abrazivní houby, čisticí podložky. Jejich použití v průběhu času může zničit sklo. Nepoužívejte chemické dráždivé látky, jako jsou například spreje na pečení nebo odstraňovače skvrn

Po každém použití nechte varnou desku vychladnout a vyčistěte ji, abyste odstranili usazeniny a skvrny způsobené zbytky jídla Cukr nebo potraviny s vysokým obsahem cukru poškozují varnou desku a musí být okamžitě odstraněny. Sůl, cukr a písek mohou poškrábat povrch skla. Pro čištění varné desky použijte měkkou utěrku, papírovou utěrku nebo určité výrobky (postupujte podle pokynů výrobce). NEPOUŽÍVEJTE PARNÉ ČISTIČE!

Důležité: Pokud náhodně nebo nadměrně uniká tekutina z hrnců, může být vypouštěcí ventil umístěný ve spodní části výrobku otevírán tak, aby byly odstraněny veškeré zbytky a mohly být vyčištěny v podmínkách maximální hygieny.

Obr.18

Pro úplnější a hlubší čištění lze spodní zásobník zcela vyjmout.

Obr. 18a - 18b

Údržba odsávacího ventilátoru Čištění

Pro čištění použijte pouze látku navlhčenou v neutrálních tekutých pracích prostředcích. NEPOUŽÍVEJTE ČIŠTĚNÍ NÁSTROJŮ NEBO NÁŘADÍ!

Vyvarujte se používání výrobků obsahujících brusivo. NEPOUŽÍVEJTE ALKOHOL!

Filtr tuku

Obr. 15-16

Zachycuje tuky vzniklé při vaření. Musí být vyčištěn jednou za měsíc (nebo když indikátor sytosti filtru naznačuje tuto potřebu) s neag-resivními čisticími prostředky, ať už ručně nebo v myčce nádobí při nízké teplotě a krátkém cyklu. Při čištění v myčce může být kovový tu- kový filtr změněn na barvu, ale její filtrační charakteristiky zůstávají nezměněny.

Údržba

Filtry s aktivním uhlím (Pouze pro filtrovací verzi)

Obr. 17 - 17a - 17b - 17c

Zachycuje nepříjemné pachy způsobené vařením. Výrobek je vybaven čtyřmi filtračními kazetami, které díky aktivovaným uhlíkům zachycují pachy. Aktivované uhlíky jsou včleněny do keramické struktury, takže je snadno a zcela přístupné nečis-totami, čímž vzniká velký absorpční povrch.

Filtry s keramickým aktivním uh-lím budou nasyceny po delší nebo delší době používání, v závislosti na typu vaření a frekvenci, s jakou jsou mastné filtry vyčištěny. Tyto pachové filtry lze tepelně regenerovat ka-zdé 2/3 měsíců v peci předehřáté na teplotu 200 °C po dobu 45 minut. Regenerace umožňuje maximální životnost filtru 5 let.

5.2 Řešení problémů

Chybový kód Popis		Možné příčiny	Odstranění chyby
E2 Příkazová zóna se vypne z důvodu příliš vysoké teploty		Teplota v elektronických částech je příliš vysoká	Počkejte, až varná deska vychladne, než ji znovu použijete
ERR03 + akustický signál	Je zjištěna nepřetržitá (trvalá) aktivace klíčů. Rozhraní se vypne po 10 sekundách	V horní části uživatelského rozhraní jsou voda, hrnce nebo kuchyňské náčiní	Očistěte povrch, odstraňte z povrchu všechny předměty
Pro všechny ostatní chybové signály (E ... U ...)	Zavolejte zákaznický servis a nahrajte kód chyby

5.3 Zákaznický servis

Než budete kontaktovat oddělení služeb zákazníkům

1. Zkontrolujte, zda problém nelze vyřešit sami na základě bodů popsaných v části "Řešení problémů".

2. Vypněte a znovu zapněte zařízení a zjistěte, zda se problém nevyřeší. Pokud porucha přetrvává po výše uvedených kontrolách, obratte se na nejbližší servis.

Dôležité pokyny pre bezpečnost a životné prostredie

Dôležité pokyny pre bezpečnost a životné prostredie

Dôležité pokyny pre bezpečnost a životné prostredie

Dôležité pokyny pre bezpečnost a životné prostredie

- Pre udržanie vysokého výkonu tukového filtra ho vyčistite, ak je to nutné. Pre zvýšenie účinnosti a minimalizáciu hluku použite maximálny priemer potrubia uvedený v tejto príručke.

Tento produkt spíňa smernicu EU WEEE (2012/19/EU). Tento výrobok je označený symbolom pre triedenie elektrického a elektronického odpadu (WEEE).

-kovové nádoby so smaltovaným dnom.

2.1.1 Už používané nádoby

Používajte odsávací ventilátor

-pre hranaté vývody 222 x 89 mm

-pre kruhové vývody ∅ 150 mm (*)

- Použite potrubie s minimálnou nevyhnutnou dížkou.

3.1 Elektrické pripojenie

Indikátor zvyškového tepla

Varná doska obsahuje 9 úrovní výkonu Dotknite sa a posúvajte sa pozdíž lišty Výber (3): vpravo pre zvýšenie úrovne výkonu; dolava, aby ste znížili úroveň výkonu.

Booster výkonu

- Regulovat trvanie časovača. stlačte volič +, čím sa zvýši čas automatického vypnutia

stlačte volič —, čím sa zníži čas automatického vypnutia

nastavením varného výkonu na nulu.

Aktivácia:

• stlačt(10)

• Ia sa zobrazí (13).

• stlačte a podržte na lište výberu (3) požadovaný výkon
• A“sa zobrazí (13).

Obmedzenie výkonu

- stlačte a podržte 📋, dokým ne- zaznie zvukový signál

• zlava doprava pre zvýšenie Kw
• sprava dol'ava pre zníženie Kw
• pre uloženie výberu stlačte 📄 II, na 1 sekundu; zvukový signál zaznie pre potvrdenie nastavení a funkcia sa vypne.

Obsluha

Používajte odsávací ventilátor Výkon zapnutý

Dotknite sa (stlačte) panel výberu (6), čím aktivujete ventilátor odsávača

vl'avo, aby sa znížila rýchlost (výkon) ventilátora odsávača (10-0);

Časovač

- Regulovanie trvania časovača: stlačte volič + , pre zvýšenie automatického času vypnutia, stlačte volič — , pre zníženie automatického času vypnutia displej (15) zobrazí odpočítanie.

(19) ked'časovač skončí odpočítavanie, vydá akustický signál (2 minúty alebo sa zastaví, ked'sa stlačí jedno z tlačidiel na varnej doske), zatial'čo displej (15) bude blikat' so symbolom "0.00".

Vypnutie časovača:

Resetovat' saturáciu filtra

-zapnite odsávaciu dosku stlačením tlačidla;
- s vypnutým odsávacím motorom a varnými zónami stlačte a podržte

Automatické ovládanie (Hob-2Hood)
