Typ produktu	Odsávač pár
Značka	Gorenje
Model	WHU529EBRS
Prevádzka	Odvod alebo recirkulácia
Počet rýchlostí	3 rýchlosti (1, 2, 3)
Osvetlenie	LED, 1 žiarovka E14 4W
Ovládanie	Mechanické tlačidlá: osvetlenie, vypnutie, rýchlosti
Tukový filter	Kovový, umývateľný v umývačke (1x mesačne)
Uhlíkový filter	Voliteľný (recirkulácia), vymeniť každé 4 mesiace
Minimálna vzdialenosť nad elektrickou varnou doskou	50 cm
Minimálna vzdialenosť nad plynovou varnou doskou	65 cm
Elektrické napájanie	230 V ~ 50 Hz
Inštalácia	Nástenná alebo stropná, vyžaduje 2 osoby
Dodávané príslušenstvo	Hmoždinky, montážne skrutky
Bezpečnosť	Odporúčaný dvojpólový istič
Údržba	Mesačné čistenie vnútra/vonku, mesačná výmena tukového filtra, uhlíkový filter každé 4 mesiace
Opraviteľnosť	Vymeniteľná LED žiarovka, vymeniteľné filtre
Návod k dispozícii v jazyku	Francúzština, angličtina, nemčina, španielčina, atď.

Často kladené otázky - WHU529EBRS GORENJE

Ako vyčistiť tukový filter môjho odsávača pár Gorenje WHU529EBRS ?

Kovový tukový filter sa musí čistiť raz mesačne. Môžete ho umyť ručne jemným čistiacim prostriedkom alebo v umývačke riadu (krátky program pri miernej teplote). Na odstránenie potiahnite malú pružinovú rukoväť.

Kedy treba vymeniť uhlíkový filter ?

Uhlíkový filter používaný v režime recirkulácie sa musí vymeniť najneskôr každé 4 mesiace. Nedá sa čistiť ani regenerovať.

Ako vymeniť LED žiarovku v odsávači pár ?

Použite LED žiarovku E14 4W. Pre podrobné kroky si pozrite inštalačné schémy č. 20 a 21 v návode.

Aká je minimálna vzdialenosť medzi odsávačom pár a varnou doskou ?

Pre elektrickú varnú dosku: 50 cm. Pre plynovú alebo kombinovanú dosku: 65 cm. Ak varná doska vyžaduje väčšiu vzdialenosť, postupujte podľa odporúčaní v návode.

Ako nainštalovať odsávač pár v režime odvodu ?

Pripojte odvodnú hadicu (nie je súčasťou) k hornému valcovému hrdlu. Hadica musí mať rovnaký priemer ako hrdlo, byť naklonená nahor (10°) a čo najkratšia. Ak je prítomný uhlíkový filter, odstráňte ho.

Odsávač pár nefunguje, čo robiť ?

Najskôr skontrolujte, či je odsávač pár zapojený a či je istič zapnutý. Uistite sa, že je mriežka na svojom mieste. Ak problém pretrváva, kontaktujte zákaznícky servis.

Môžem používať odsávač pár bez uhlíkového filtra ?

Áno, ak používate odsávač pár v režime odvodu (vývod von), uhlíkový filter nie je potrebný. Je vyžadovaný iba v režime recirkulácie.

Ako šetriť energiu s odsávačom pár ?

Spustite odsávač pár na minimálnu rýchlosť hneď na začiatku varenia. Zvýšte rýchlosť len v prípade veľkého dymu. Funkciu booster (ak je k dispozícii) používajte iba v extrémnych prípadoch. Pravidelne čistite filtre, aby ste udržali účinnosť.

Aké voliteľné príslušenstvo je k dispozícii ?

Položky označené hviezdičkou (*) v návode sú voliteľné. Môže to zahŕňať aktívny uhlíkový filter, odvodnú hadicu alebo iné diely podľa modelu.

Čo robiť, ak je odsávač pár pri doručení poškodený ?

Neinštalujte poškodený spotrebič. Okamžite kontaktujte svojho predajcu kvôli výmene alebo vráteniu peňazí.

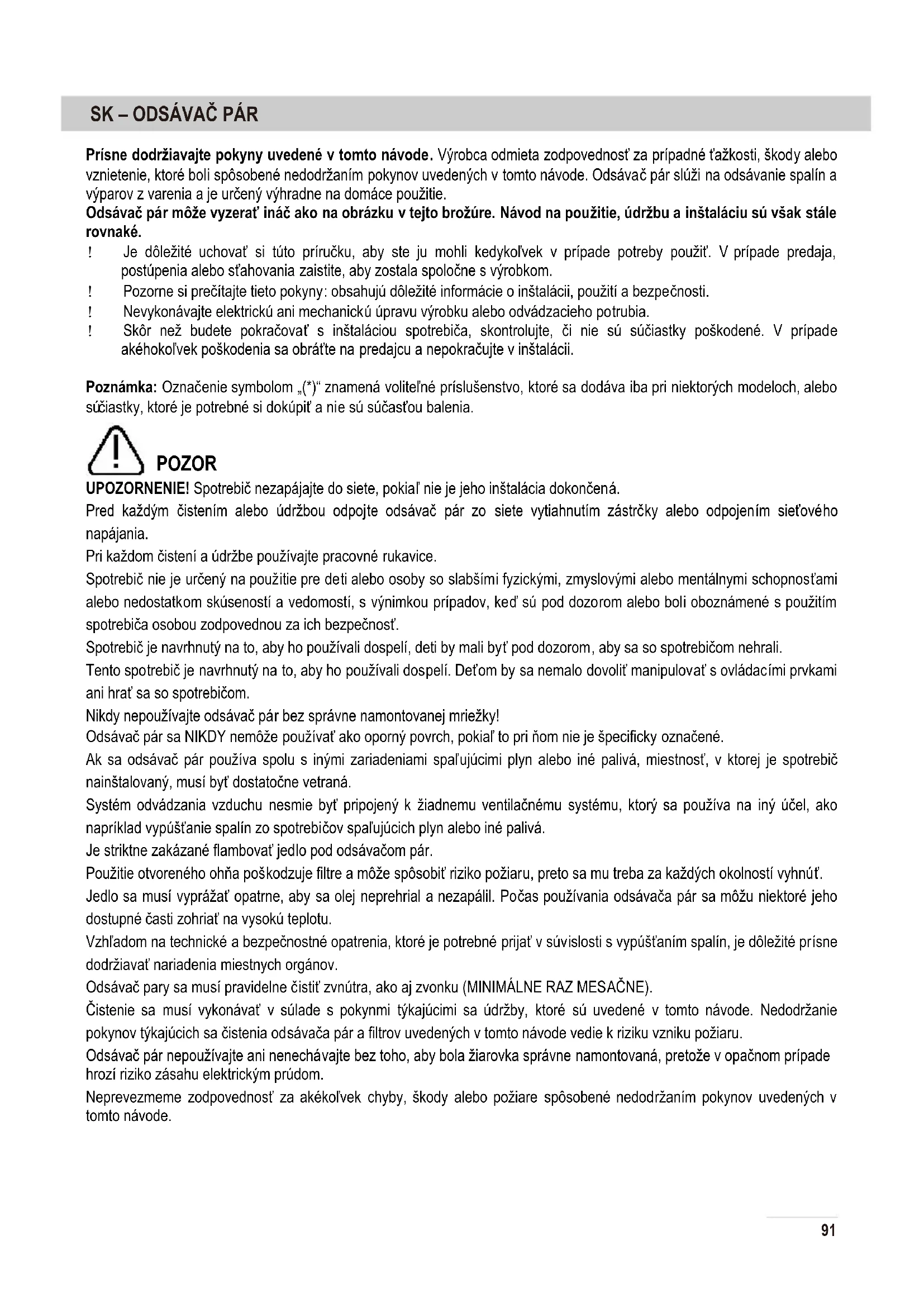

NÁVOD NA OBSLUHU WHU529EBRS GORENJE

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta zodpovednosť za prípadné ťažkosti, škody alebo vznietenie, ktoré boli spôsobené nedodržaním pokynov uvedených v tomto návode. Odsávač pár slúži na odsávanie spalín a výparov z varenia a je určený výhradne na domáce použitie.

Odsávač pár môže vyzerať inak ako na obrázku v tejto brožúre. Návod na použitie, údržbu a inštaláciu sú však stále rovnaké.

! Je dôležité uchovať si túto príručku, aby ste ju mohli kedykoľvek v prípade potreby použiť. V prípade predaja, postúpenia alebo sťahovania zaistite, aby dostala spoločne s výrobkom. ! Pozorne si prečítajte tieto pokyny: obsahujú dôležité informácie o inštalácii, použití a bezpečnosti. ! Nevykonávajte elektrickú ani mechanickú úpravu výrobku alebo odvádzacieho potrubia. ! Skôr než budete pokračovať s inštaláciou spotrebiča, skontrolujte, či nie sú súčiastky poškodené. V prípade akéhokoľvek poškodenia sa obráťte na predajcu a nepokračujte v inštalácii.

Poznámka: Označenie symbolom „(*)“ znamená voliteľné príslušenstvo, ktoré sa dodáva iba pri niektorých modeloch, alebo súčiastky, ktoré je potrebné si dokúpiť a nie sú súčasťou balenia.

POZOR

UPOZORNENIE! Spotrebič nezapájajte do siete, pokiaľ nie je jeho inštalácia dokončená.

Pred každým čistením alebo údržbou odpojte odsávač pár zo siete vytiahnutím zástrčky alebo odpojením sieťového napájania.

Spotrebič nie je určený na použitie pre deti alebo osoby so slabšími fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a vedomostí, s výnimkou prípadov, keď sú pod dozorom alebo boli oboznámené s použitím spotrebiča osobou zodpovednou za ich bezpečnosť.

Spotrebič je navrhnutý na to, aby ho používali dospelí, deti by mali byť pod dozorom, aby sa so spotrebičom nehrali.

Tento spotrebič je navrhnutý na to, aby ho používali dospelí. Deťom by sa nemalo dovoliť manipulovať s ovládacími prvkami ani hrať sa so spotrebičom.

Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!

Odsávač pár sa NIKDY nesmie používať ako oporný povrch, pokiaľ to pri ňom nie je špecificky označené.

Ak sa odsávač pár používa spolu s inými zariadeniami spaľujúcimi plyn alebo iné palivá, miestnosť, v ktorej je spotrebič nainštalovaný, musí byť dostatočne vetraná.

Systém odvádzania vzduchu nesmie byť pripojený k žiadnemu ventilačnému systému, ktorý sa používa na iný účel, ako napríklad vypúšťanie spalín zo spotrebičov spaľujúcich plyn alebo iné palivá.

Vzhľadom na technické a bezpečnostné opatrenia, ktoré je potrebné prijať v súvislosti s vypúšťaním spalín, je dôležité prísne dodržiavať nariadenia miestnych orgánov.

Odsávač pary sa musí pravidelne čistiť zvnútra, ako aj zvonku (MINIMÁLNE RAZ MESAČNE).

Čistenie sa musí vykonávať v súlade s pokynmi týkajúcimi sa údržby, ktoré sú uvedené v tomto návode. Nedodržanie pokynov týkajúcich sa čistenia odsávača pár a filtrov uvedených v tomto návode vedie k riziku vzniku požiaru.

Tento spotrebič je označený podľa európskej smernice 2002/96/ES o odpade z elektrických a elektronických zariadení (OEEZ). Zabezpečením správnej likvidácie tohto výrobku pomôžete predísť negatívnym vplyvom na životné prostredie a ľudské zdravie, ktoré by spôsobil nesprávny postup pri jeho likvidácii.

Symbol

na výrobku alebo na sprievodnej dokumentácii výrobku označuje, že s týmto zariadením sa nesmie

zaobchádzať ako s komunálnym odpadom. Namiesto toho by sa mal odovzdať do príslušnej zberne na recykláciu elektrických a elektronických zariadení. Likvidácia sa musí uskutočniť v súlade s miestnymi nariadeniami o zneškodnení odpadov šetrnom k životnému prostrediu.

Pre bližšie informácie o spracovaní, zbere a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber komunálneho odpadu alebo predajňu, v ktorej ste výrobok zakúpili.

Tento spotrebič bol navrhnutý, testovaný a vyrobený v súlade s nasledujúcimi normami:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. EMC (elektromagnetická kompatibilita): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Používajte len upevňovacie skrutky, ktoré sa dodávajú spolu s výrobkom, alebo v prípade, že nie sú súčasťou balenia, si kúpte správny druh skrutiek. Použite správnu dĺžku skrutiek, ktorá je uvedená v pokynoch k inštalácii.

V prípade pochybností sa poraďte s autorizovaným servisným strediskom alebo podobne kvalifikovanou osobou.

UPOZORNENIE! Ak sa skrutky alebo upevňovacie zariadenie nenainštalujú v súlade s týmto návodom, môže to viesť k nebezpečenstvu zásahu elektrickým prúdom.

POUŽITIE

Odsávač pár je dostupný v odťahovej a filtračnej verzii.

Odťahová verzia

V tomto prípade sa spaliny odvádzajú von z budovy prostredníctvom špeciálnej rúry pripojenej ku kruhovému spojeniu, ktoré sa nachádza hore na odsávači pár.

Na vodorovnej časti musí byť potrubie mierne naklonené (približne 10°) smerom nahor, aby sa vzduch mohol ľahšie odvádzať von z miestnosti.

Napojte odsávač pár na otvor pre odvádzacie potrubie v stene s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

Použitie odvádzacieho potrubia a otvorov v stene s menším priemerom spôsobí zníženie výkonnosti odsávania a radikálne zvýšenie hlučnosti.

Výrobca odmieta akúkoľvek zodpovednosť v súvislosti s vyššie uvedeným.

Použite rúrku s čo najmenším počtom ohybov (maximálny uhol: 90°). Vyhnite sa drastickým zmenám v ploche rúrky. Použite rúrku, ktorá je vo vnútri čo najhladšia. Rúrka musí byť vyrobená z certifikovaného materiálu.

Filtračná verzia

Na to je potrebný jeden aktívny uhlíkový filter, ktorý si môžete zakúpiť od svojho predajcu.

Predtým, ako sa vzduch vypustí späť do miestnosti cez hornú výpustnú mriežku, filter odstráni z odsávaného vzduchu mastnotu a pachy.

INŠTALÁCIA

Minimálna vzdialenosť medzi oporným povrchom pre zariadenie na varnej platni a najnižšou časťou odsávača pár nesmie byť menšia ako 50 cm v prípade elektrických sporákov a 65 cm v prípade plynových či kombinovaných sporákov.

Pokiaľ sa v pokynoch k inštalácii plynovej varnej platne odporúča väčšia vzdialenosť, je potrebné ju dodržať.

Výrobok má nadmernú hmotnosť, preto je nevyhnutné, aby ho prenášali a inštalovali minimálne dve osoby. Pred začatím inštalácie:

• Skontrolujte, či má zakúpený výrobok vhodné rozmery pre zvolený priestor inštalácie.
• Vyberte uhlíkový filter (uhlíkové filtre) (*), ak sú súčasťou balenia (pozri príslušný odsek). Uhlíkový filter (uhlíkové filtre) je potrebné namontovať späť v prípade, že chcete používať odsávač pár vo filtračnej verzii.
• Skontrolujte (z dôvodov prepravy), či sa vnútri odsávača pár nenachádza iné príslušenstvo (napríklad vrecká so skrutkami, záručné listy a pod.), prípadne ich vyberte a uschovajte.
• Ak je to možné, odpojte a presuňte voľne stojaci alebo vstavaný sporák z otvoru v skrinke, aby ste mali lepší prístup k zadnej stene/stropu. Alebo na pracovnú dosku, varnú platňu, alebo sporák položte ochranný kryt, aby ste ich ochránili pred poškodením a opadom. Jednotku namontujte na rovný povrch. Povrch prikryte ochranným krytom a položte naň všetky časti odsávača pár a náradie.
• Okrem toho skontrolujte, či sa v blízkosti miesta, kde sa má odsávač pár nainštalovať (miesto, na ktoré je ľahký prístup aj s namontovaným odsávačom pár), nachádza elektrická zásuvka a či sa dá zariadenie na vypúšťanie spalín pripojiť k exteriéru (platí len pre odťahovú verziu). Vykonajte všetky potrebné murárske práce (napr. inštalácia elektrickej zásuvky a/alebo otvoru pre komín).

Vysokú rýchlosť odsávania používajte v prípade koncentrovaných kuchynských výparov. Odporúča sa, aby sa odsávač pár zapol päť minút pred začiatkom varenia a nechal pracovať počas varenia a ďalších približne 15 minút po skončení varenia.

Ovládací panel

A - Tlačidlo pre svetlo, B - Tlačidlo pre zapnutie, C - Tlačidlá pre nastavenie rýchlosti

Pre zapnutie alebo vypnutie svetla odsávača

Stlačte tlačidlo A.

Pre zapnutie odsávača alebo zmenu rýchlosti kedykoľvek počas prevádzky odsávača

• Stlačte tlačidlo C podľa potreby pre prvú, druhú alebo tretiu úroveň rýchlosti.

Pre vypnutie odsávača

Stlačte tlačidlo B.

ÚDRŽBA

POZOR! Pred vykonávaním údržby odpojte odsávač pár z elektrickej siete tak, že vypnete pripojku a poistku. Alebo ak je spotrebič zapojený prostredníctvom zástrčky a zásuvky, odpojte zástrčku zo zásuvky.

Čistenie

Odsávač pár by sa mal čistiť pravidelne (aspoň s rovnakou frekvenciou, akou vykonávate údržbu filtra proti mastnotám) zvonku aj zvnútra. Čistite ho pomocou utierky navlhčenej v neutrálnom tekutom čistiacom prostriedku. Nepoužívajte drsné čistiace prostriedky. NEPOUŽÍVAJTE ALKOHOL!

UPOZORNENIE: Nedodržiavanie základných odporúčaní týkajúcich sa čistenia odsávača pár a výmeny filtrov môže spôsobiť riziko požiaru. Preto odporúčame tieto pokyny dodržiavať. Výrobca odmieta zodpovednosť za akékoľvek poškodenie motora alebo poškodenie ohňom s nevhodnou údržbou alebo nedodržaním vyššie uvedených bezpečnostných odporúčaní.

Filtre

Kovový filter proti mastnotám zachytáva mastnotu z varenia. Filter proti mastnotám sa musí čistiť jedenkrát za mesiac pomocou neagresívnych čistiacich prostriedkov, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom. Umývaním v umývačke riadu môže kovový filter proti mastnotám zmeniť farbu, ale jeho filtračné vlastnosti sa tým vôbec nezmenia. Aby ste mohli filtre proti mastnotám vybrať, potiahnite za pružinový háčik.

Papierový (syntetický) filter proti mastnotám by sa mal vymieňať minimálne každé dva mesiace alebo vždy, keď je cez otvory mriežky viditeľná jeho farba. Papierový filter je na jednej strane farebný. Keď je filter nainštalovaný, táto farba by nemala byť cez otvory mriežky vidieť.

Uhlíkový filter (platný pre filtračnú verziu) absorbuje nepríjemné pachy z varenia. Po dlhšom používaní sa filter nasýti uhlíkom v závislosti od druhu varenia a pravidelnosti čistenia filtra. V každom prípade je potrebné filter vymeniť minimálne každé štyri mesiace. Uhlíkový filter sa NESMIE umývať ani používať opakovane.

Výmena žiaroviek

Odsávač pár je vybavený systémom žiaroviek s LED technológiou. LED žiarovky zaručujú optimálne svetlo, pričom vydržia až 10-krát dlhšie ako tradičné žiarovky a šetria 90% elektrickej energie.

Vymeňte poškodenú žiarovku. Používajte iba žiarovky E14 LED 4Wx1.

Ďalšie podrobnosti nájdete v príručke na montážnych výkresoch č. 20 a č. 21.
