Tipo de produto	Coifa exaustora
Marca	Gorenje
Modelo	WHU529EBRS
Funcionamento	Evacuação ou recirculação
Número de velocidades	3 velocidades (1, 2, 3)
Iluminação	LED, 1 lâmpada E14 4W
Comandos	Botões mecânicos: iluminação, parada, velocidades
Filtro de gordura	Metálico, lavável na máquina de lavar louça (1 vez por mês)
Filtro de carvão	Opcional (recirculação), substituir a cada 4 meses
Distância mínima acima de uma mesa elétrica	50 cm
Distância mínima acima de uma mesa a gás	65 cm
Alimentação elétrica	230 V ~ 50 Hz
Instalação	De parede ou teto, requer 2 pessoas
Acessórios fornecidos	Buchas expansivas, parafusos de fixação
Segurança	Disjuntor bipolar recomendado
Manutenção	Limpeza mensal interior/exterior, filtros de gordura mensais, carvão a cada 4 meses
Reparabilidade	Lâmpada LED substituível, filtros substituíveis
Manual disponível em	Francês, inglês, alemão, espanhol, etc.

Perguntas frequentes - WHU529EBRS GORENJE

Como limpar o filtro de gordura da minha coifa Gorenje WHU529EBRS?

O filtro metálico de gordura deve ser limpo uma vez por mês. Você pode lavá-lo à mão com um detergente não agressivo ou na máquina de lavar louça (programa curto em temperatura moderada). Para removê-lo, puxe a pequena alavanca de mola.

Quando devo substituir o filtro de carvão?

O filtro de carvão ativo, usado no modo de recirculação, deve ser substituído a cada 4 meses no máximo. Não é lavável e não se regenera.

Como substituir a lâmpada LED da coifa?

Use uma lâmpada E14 LED 4W. Consulte os esquemas de instalação n°20 e n°21 do manual para as etapas detalhadas.

Qual a distância mínima entre a coifa e a mesa de cozimento?

Para uma mesa elétrica: 50 cm. Para uma mesa a gás ou mista: 65 cm. Siga as recomendações do manual se o fogão previr uma distância superior.

Como instalar a coifa no modo de evacuação?

Conecte um tubo de evacuação (não fornecido) ao conector cilíndrico superior. O tubo deve ter o mesmo diâmetro que o conector, estar inclinado para cima (10°) e ser o mais curto possível. Remova o filtro de carvão se presente.

A coifa não funciona mais, o que fazer?

Verifique primeiro se a coifa está bem conectada e se o disjuntor está ligado. Certifique-se de que a grade está no lugar. Se o problema persistir, entre em contato com o serviço pós-venda.

Pode-se usar a coifa sem filtro de carvão?

Sim, se você usar a coifa no modo de evacuação (descarga para o exterior), o filtro de carvão não é necessário. Ele é necessário apenas no modo de recirculação.

Como economizar energia com a coifa?

Ligue a coifa na velocidade mínima desde o início do cozimento. Aumente a velocidade apenas em caso de fumaça intensa. Use a função booster (se presente) apenas em caso extremo. Limpe regularmente os filtros para manter a eficiência.

Quais são os acessórios opcionais disponíveis?

Os elementos marcados com um asterisco (*) no manual são opcionais. Isso pode incluir o filtro de carvão ativo, o tubo de evacuação, ou outras peças conforme o modelo.

O que fazer se a coifa estiver danificada na entrega?

Não instale o aparelho danificado. Entre em contato imediatamente com seu revendedor para troca ou reembolso.

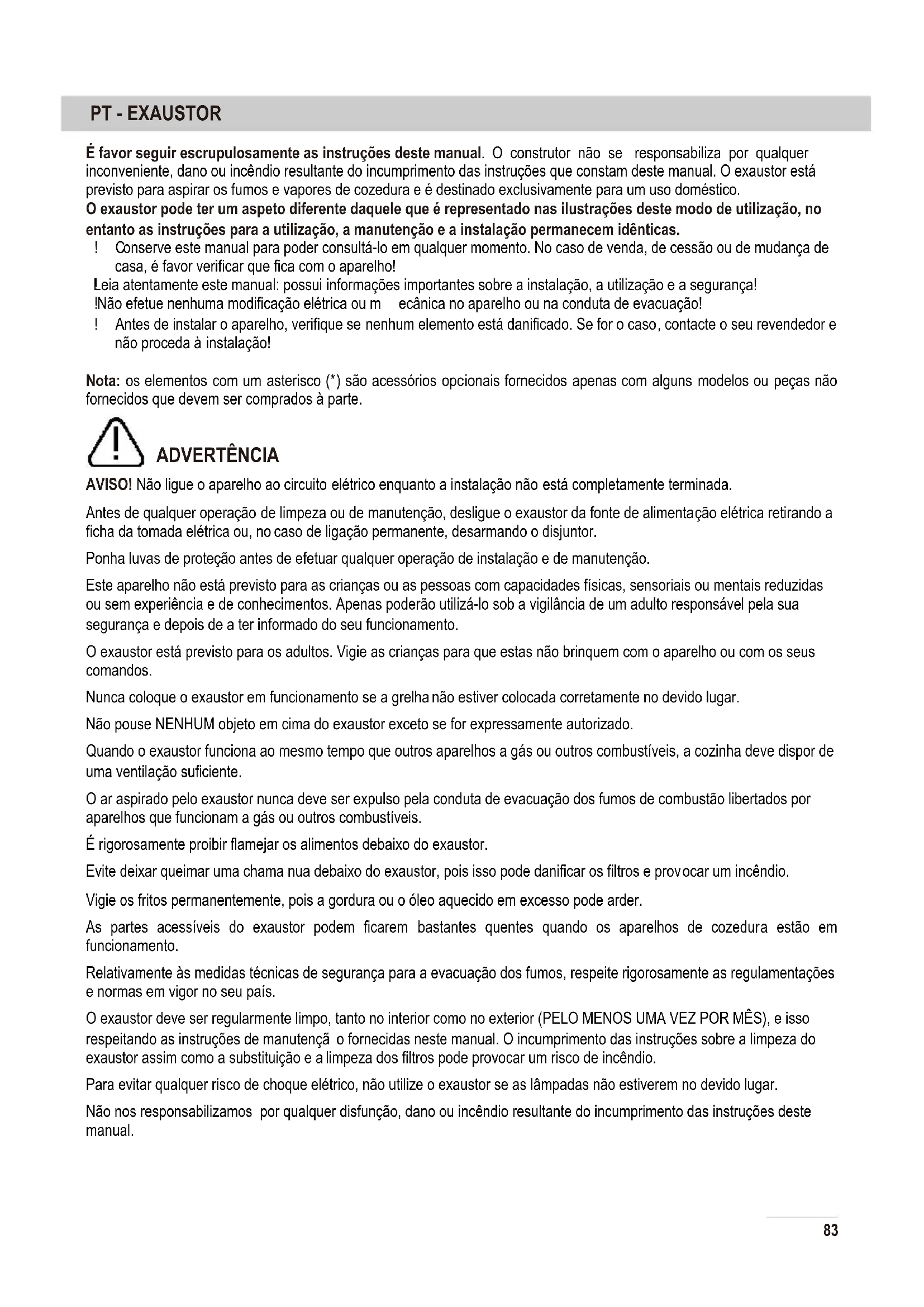

MANUAL DE UTILIZADOR WHU529EBRS GORENJE

É favor seguir escrupulosamente as instruções deste manual. O construtor não se responsabiliza por qualquer inconveniente, dano ou incêndio resultante do incumprimento das instruções que constam deste manual. O exaustor está previsto para aspirar os fumos e vapores de cozedura e é destinado exclusivamente para um uso doméstico.

O exaustor pode ter um aspeto diferente daquele que é representado nas ilustrações deste modo de utilização, no entanto as instruções para a utilização, a manutenção e a instalação permanecem idênticas.

Conserve este manual para poder consultá-lo em qualquer momento. No caso de venda, cessão ou mudança de casa, é favor verificar que fica com o aparelho!

Leia atentamente este manual: possui informações importantes sobre a instalação, a utilização e a segurança!

Não efetue nenhuma modificação elétrica ou mecânica no aparelho ou na conduta de evacuação!

Antes de instalar o aparelho, verifique se nenhum elemento está danificado. Se for o caso, contacte o seu revendedor e não proceda à instalação!

Nota: os elementos com um asterisco (*) são acessórios opcionais fornecidos apenas com alguns modelos ou peças não fornecidas que devem ser compradas à parte.

ADVERTÊNCIA

AVISO! Não ligue o aparelho ao circuito elétrico quando a instalação não está completamente terminada.

Antes de qualquer operação de limpeza ou de manutenção, desligue o exaustor da fonte de alimentação elétrica retirando a ficha da tomada elétrica ou, no caso de ligação permanente, desarmando o disjuntor.

Ponha luvas de proteção antes de efetuar qualquer operação de instalação e de manutenção.

Este aparelho não está previsto para as crianças ou as pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimentos. Apenas poderão utilizá-lo sob a vigilância de um adulto responsável pela sua segurança e depois de terem sido informadas do seu funcionamento.

O exaustor está previsto para os adultos. Vigie as crianças para que estas não brinquem com o aparelho ou com os seus comandos.

Nunca coloque o exaustor em funcionamento se a grelha não estiver colocada corretamente no devido lugar.

Não pouse nenhum objeto em cima do exaustor, exceto se for expressamente autorizado.

Quando o exaustor funciona ao mesmo tempo que outros aparelhos a gás ou outros combustíveis, a cozinha deve dispor de uma ventilação suficiente.

O ar aspirado pelo exaustor nunca deve ser expulso pela conduta de evacuação dos fumos de combustão libertados por aparelhos que funcionam a gás ou outros combustíveis.

É rigorosamente proibido flamejar os alimentos debaixo do exaustor.

Evite deixar queimar uma chama nua debaixo do exaustor, pois isso pode danificar os filtros e provocar um incêndio.

Vigie os fritos permanentemente, pois a gordura ou o óleo aquecido em excesso pode arder.

As partes acessíveis do exaustor podem ficar bastante quentes quando os aparelhos de cozedura estão em funcionamento.

Relativamente às medidas técnicas para assegurar a evacuação dos fumos, respeite rigorosamente os regulamentos e normas em vigor no seu país.

O exaustor deve ser regularmente limpo, tanto no interior como no exterior (PELO MENOS UMA VEZ POR MÊS), e o incumprimento das instruções sobre a limpeza do exaustor, assim como a substituição e a limpeza dos filtros, pode provocar um risco de incêndio.

Para evitar qualquer risco de choque elétrico, não utilize o exaustor se as lâmpadas não estiverem no devido lugar.

Não nos responsabilizamos por qualquer disfunção, dano ou incêndio resultante do incumprimento das instruções deste manual.

Este símbolo aparece no produto ou na sua embalagem em aplicação da diretiva europeia 2002/96/CE sobre os Resíduos de Equipamento Elétrico e Eletrónico (REEE). Esta diretiva serve de regulamento quadro à retoma, reciclagem e valorização dos aparelhos usados em toda a Europa. Este produto deve estar sujeito a uma recolha seletiva. Quando já não o utilizar, entregue-o a um serviço de recolha especializado ou a um centro de tratamento de resíduos que trate dos REEE; contribuirá assim para evitar consequências nefastas para a saúde e o ambiente.

Para qualquer informação sobre a reciclagem deste produto, é favor contactar a câmara ou o serviço de limpeza da sua municipalidade, ou ainda a loja onde o comprou.

Este aparelho foi desenvolvido, testado e fabricado de acordo com as seguintes normas:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• Compatibilidade eletromagnética: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugestões para a utilização correta de forma a reduzir o impacto sobre o ambiente: ponha o exaustor em funcionamento à velocidade mínima quando começa a cozinhar e deixe-o funcionar durante alguns instantes após o fim da cozedura. Aumente a velocidade apenas no caso de fumo e de vapor importantes e utilize a função booster apenas em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário para que os odores sejam eliminados. Limpe o(s) filtro(s) de gordura quando necessário para manter a sua eficácia. Sobre a conduta de evacuação, escolha o diâmetro máximo indicado neste manual para otimizar a eficácia e minimizar o ruído.

Instruções suplementares para a instalação

Para a instalação, utilize apenas os parafusos de fixação fornecidos com o produto ou, se não for possível, compre parafusos apropriados. Devem ter o comprimento indicado no Guia de instalação.

Em caso de dúvida, consulte o serviço pós-venda autorizado ou uma pessoa qualificada.

AVISO! Se os parafusos ou o dispositivo de fixação não estiverem instalados de acordo com estas instruções, pode provocar riscos elétricos.

UTILIZAÇÃO

O exaustor pode funcionar em modo evacuação ou em modo reciclagem.

Versão evacuação

Neste caso, os vapores de cozedura são expulsos para o exterior através de um tubo de evacuação que é fixo a um anel de ligação cilíndrico montado na parte superior do exaustor.

Aviso! O tubo de evacuação não é fornecido e deve ser comprado à parte. O seu diâmetro deve ser igual ao do anel de ligação cilíndrico.

No seu percurso horizontal, o tubo deve ser ligeiramente inclinado para cima (cerca de 10°) de forma a expulsar o ar mais facilmente para o exterior.

Aviso! Se o exaustor estiver equipado com um filtro de carvão, será necessário retirá-lo.

O tubo de evacuação ligado ao exaustor e os orifícios perfurados nas paredes para a passagem do tubo devem ter o mesmo diâmetro que a saída de ar. Se tiverem um diâmetro inferior, isso provocará uma diminuição das performances de aspiração e um nítido aumento do ruído. Não nos responsabilizamos relativamente a este assunto.

Aviso! O tubo não deve ser mais comprido que o necessário. Os cotovelos do tubo devem ser os menos numerosos possíveis (ângulo máximo do cotovelo: 90°). Evite as variações excessivas da secção do tubo. Utilize um tubo o mais liso possível na sua parte interna. O material do tubo deve estar conforme as normas.

Convém utilizar um filtro de carvão ativo, disponível no seu revendedor habitual.

O ar aspirado será desengordurado e desodorizado antes de ser expulso para a divisão através da grelha superior.

INSTALAÇÃO

O exaustor não deve ser instalado a menos de 50 cm acima de uma placa de cozedura elétrica e a menos de 65 cm de uma placa de gás ou mista.

A tensão e a frequência da rede elétrica da sua habitação devem corresponder à tensão e à frequência indicadas na placa das características colocada no interior do aparelho. Se o exaustor tiver uma ficha elétrica, introduza firmemente a ficha numa tomada mural que deverá ser conforme aos regulamentos e normas em vigor; esta ficha deve permanecer acessível após a instalação. Se o exaustor não estiver equipado de um cabo elétrico, ou se a ficha mural não estiver numa zona acessível após instalação, o aparelho deverá ficar ligado diretamente à rede elétrica; será necessário, de acordo com as regras da arte, prever um disjuntor bipolar normalizado, capaz de separar completamente o aparelho do circuito elétrico no caso de sobretensão de categoria III.

Aviso: antes de voltar a ligar o exaustor à rede elétrica e de controlar o seu bom funcionamento, verifique sempre se o cabo de alimentação está corretamente instalado.

O exaustor está equipado de um cabo de alimentação especial; se estiver danificado, terá de encomendar um novo junto do serviço de assistência.

Instalação

O aparelho é muito pesado; é melhor prever pelo menos duas pessoas para manipulá-lo e instalá-lo.

Antes de iniciar a instalação:

Verifique se o produto comprado tem as dimensões adequadas para ser instalado no lugar escolhido. Retire o(s) filtro(s) de carvão ativo (*) se estes forem fornecidos (ver igualmente o capítulo "Manutenção"). Terá de voltar a colocá-los no devido lugar se utilizar o exaustor em modo reciclagem. - Verifique se não resta qualquer material no interior do exaustor (saquinho de parafusos (*), carta de garantia (*), etc. Se for o caso, retire-os e conserve-os. - Retire se possível os móveis que enquadram o exaustor e se encontrar por baixo do mesmo para aceder mais facilmente à parede ou ao teto quando está fixo. Se não for possível, proteja com uma tela espessa a placa de cozedura, o plano de trabalho e os móveis adjacentes para os proteger dos eventuais danos e sujidades. Escolha uma superfície plana para montar o aparelho. Cubra esta superfície com uma proteção, e depois coloque em cima o exaustor e todas as peças fornecidas. - Verifique se existe, em proximidade do lugar destinado ao exaustor, uma tomada elétrica que permaneça acessível quando o aparelho estiver instalado. Certifique-se também que é possível ligar o exaustor a uma conduta de evacuação que dê para o exterior da habitação (apenas se quiser utilizar o aparelho em modo evacuação). - Realize todos os trabalhos preparatórios (instalação de uma tomada elétrica, realização de um furo para a passagem do tubo de evacuação dos vapores).

O exaustor é entregue com cavilhas de expansão que permitem fixá-lo solidamente à maior parte das paredes e tetos. No entanto, recomenda-se que um técnico qualificado verifique se as cavilhas e os parafusos são apropriados para a sua parede/teto. A parede ou o teto devem ser suficientemente sólidos para suportar o peso do exaustor. Não coloque azulejos no exaustor nem junta de silicone ou outros materiais; deve apenas estar fixo à parede.

FUNCIONAMENTO

Apenas utilize a potência de aspiração máxima no caso de concentração muito importante de vapores de cozedura. Recomenda-se colocar o exaustor em funcionamento durante 5 minutos antes de iniciar a cozedura e deixá-lo funcionar durante 15 minutos depois de a ter terminado.

Painel de comandos

A - Tecla Iluminação B - Tecla Paragem C - Teclas Velocidade de aspiração

Para ligar ou desligar a iluminação do exaustor:

Para colocar o exaustor em funcionamento ou para modificar a velocidade de aspiração em qualquer momento quando o aparelho está em funcionamento:

• Pressione uma das teclas C para escolher a velocidade 1, 2 ou 3.

Para desligar o exaustor:

O exaustor deve ser limpo regularmente no interior e exterior (pelo menos com a mesma frequência que os filtros de gordura). Utilize para tal uma esponja macia e um detergente líquido neutro. Evite qualquer produto abrasivo. NÃO UTILIZE NENHUM ÁLCOOL!

AVISO: se não respeitar as recomendações sobre a limpeza do exaustor e a substituição dos filtros, pode expor-se a um risco de incêndio.

O construtor não é responsável no caso de danos ao motor ou de incêndio resultante de uma manutenção negligente ou do incumprimento das instruções de segurança anteriormente mencionadas.

Filtros

O filtro metálico de gordura retém as partículas gordas provenientes da cozedura. Este deve ser limpo uma vez por mês com um detergente não agressivo, à mão ou na máquina de lavar louça, selecionando um programa curto em temperatura moderada. A limpeza na máquina de lavar louça pode descolorir o filtro de gordura, mas isso não altera em nada a sua eficácia. Para retirar o filtro de gordura, puxe a pequena pega de mola.

O filtro de gordura em papel (sintético) deve ser substituído pelo menos de 2 em 2 meses, ou quando a sua cor aparecer através da grelha. O filtro de papel é colorido numa face. A sua cor é invisível através da grelha quando a instalar.

O filtro de carvão ativo (versão reciclagem apenas) neutraliza os odores desagradáveis de cozedura. Fica saturado após uma longa duração de utilização, em função do tipo de cozedura que praticar e da regularidade da limpeza do filtro de gordura. Em todos os casos, é necessário substituir o cartucho pelo menos de 4 em 4 vezes. O filtro de carvão não DEVE ser lavado ou regenerado.

Substituir lâmpadas

O exaustor está equipado de lâmpadas de LED que garantem uma ótima iluminação, duram dez vezes mais tempo que as lâmpadas tradicionais e permitem poupar 90% de eletricidade.

Substituir a lâmpada danificada. Utilizar apenas lâmpadas E14 LED 4Wx1.

Para mais detalhes, verificar no manual os desenhos de instalação n.° 20 e 21.

Conselhos para poupar energia

1) Quando começa a cozinhar, ponha o exaustor em funcionamento na velocidade mínima para eliminar os vapores e os odores de cozedura. 2) Utilize a função booster apenas quando é realmente necessário. 3) Aumente a velocidade de aspiração apenas no caso de fumos e de vapores importantes; 4) Mantenha os filtros em bom estado de limpeza para que estes captem com eficácia os fumos e os odores.
