Produkto tipas	Gartraukis
Prekės ženklas	Gorenje
Modelis	WHU529EBRS
Veikimo būdas	Ištraukimas arba recirkuliacija
Greičių skaičius	3 greičiai (1, 2, 3)
Apšvietimas	LED, 1 lemputė E14 4W
Valdymas	Mechaniniai mygtukai: apšvietimas, išjungimas, greičiai
Riebalų filtras	Metalinis, plaunamas indaplovėje (1 kartą per mėnesį)
Anglies filtras	Pasirinktinis (recirkuliacija), keisti kas 4 mėnesius
Mažiausias atstumas virš elektrinės viryklės	50 cm
Mažiausias atstumas virš dujinės viryklės	65 cm
Maitinimas	230 V ~ 50 Hz
Montavimas	Ant sienos arba lubų, reikia 2 žmonių
Pridedami priedai	Išplečiamieji kaiščiai, tvirtinimo varžtai
Sauga	Rekomenduojamas dvipolis pertraukiklis
Priežiūra	Kas mėnesį valyti vidų/išorę, riebalų filtrus kas mėnesį, anglies filtrą kas 4 mėnesius
Remonto galimybė	Keičiama LED lemputė, keičiami filtrai
Instrukcija prieinama	Prancūzų, anglų, vokiečių, ispanų ir kt.

Dažnai užduodami klausimai - WHU529EBRS GORENJE

Kaip išvalyti mano Gorenje WHU529EBRS gartraukio riebalų filtrą?

Metalinis riebalų filtras turi būti valomas kartą per mėnesį. Galite plauti rankomis su neagresyviu plovikliu arba indaplovėje (trumpas ciklas vidutinėje temperatūroje). Norėdami jį išimti, patraukite mažą spyruoklinę rankenėlę.

Kada reikia pakeisti anglies filtrą?

Aktyvintos anglies filtras, naudojamas recirkuliacijos režime, turi būti keičiamas ne rečiau kaip kas 4 mėnesius. Jis nėra plaunamas ir neregeneruojamas.

Kaip pakeisti gartraukio LED lemputę?

Naudokite E14 LED 4W lemputę. Išsamesnius veiksmus rasite instrukcijos montavimo schemose Nr. 20 ir Nr. 21.

Koks minimalus atstumas tarp gartraukio ir kaitlentės?

Elektrinei viryklei: 50 cm. Dujinei arba mišriai viryklei: 65 cm. Laikykitės instrukcijos rekomendacijų, jei viryklė numato didesnį atstumą.

Kaip sumontuoti gartraukį ištraukimo režimu?

Prijunkite ištraukimo žarną (nepridedama) prie viršutinės cilindrinės jungties. Žarna turi būti tokio pat skersmens kaip jungtis, nukreipta į viršų (10°) ir kuo trumpesnė. Jei yra anglies filtras, jį išimkite.

Gartraukis nebeveikia, ką daryti?

Pirmiausia patikrinkite, ar gartraukis tinkamai prijungtas ir ar įjungtas pertraukiklis. Įsitikinkite, kad grotelės yra vietoje. Jei problema išlieka, kreipkitės į klientų aptarnavimo tarnybą.

Ar galima naudoti gartraukį be anglies filtro?

Taip, jei naudojate gartraukį ištraukimo režimu (išmetimas į lauką), anglies filtras nereikalingas. Jis reikalingas tik recirkuliacijos režimu.

Kaip taupyti energiją naudojant gartraukį?

Įjunkite gartraukį minimaliu greičiu nuo virimo pradžios. Padidinkite greitį tik esant dideliems dūmams. Naudokite booster funkciją (jei yra) tik ekstremaliais atvejais. Reguliariai valykite filtrus, kad išlaikytumėte efektyvumą.

Kokie papildomi priedai yra prieinami?

Instrukcijoje žvaigždute (*) pažymėti elementai yra pasirenkami. Tai gali būti aktyvintos anglies filtras, ištraukimo žarna ar kitos dalys pagal modelį.

Ką daryti, jei gartraukis buvo pažeistas pristatymo metu?

Nesumontuokite pažeisto prietaiso. Nedelsdami susisiekite su savo pardavėju dėl keitimo ar grąžinimo.

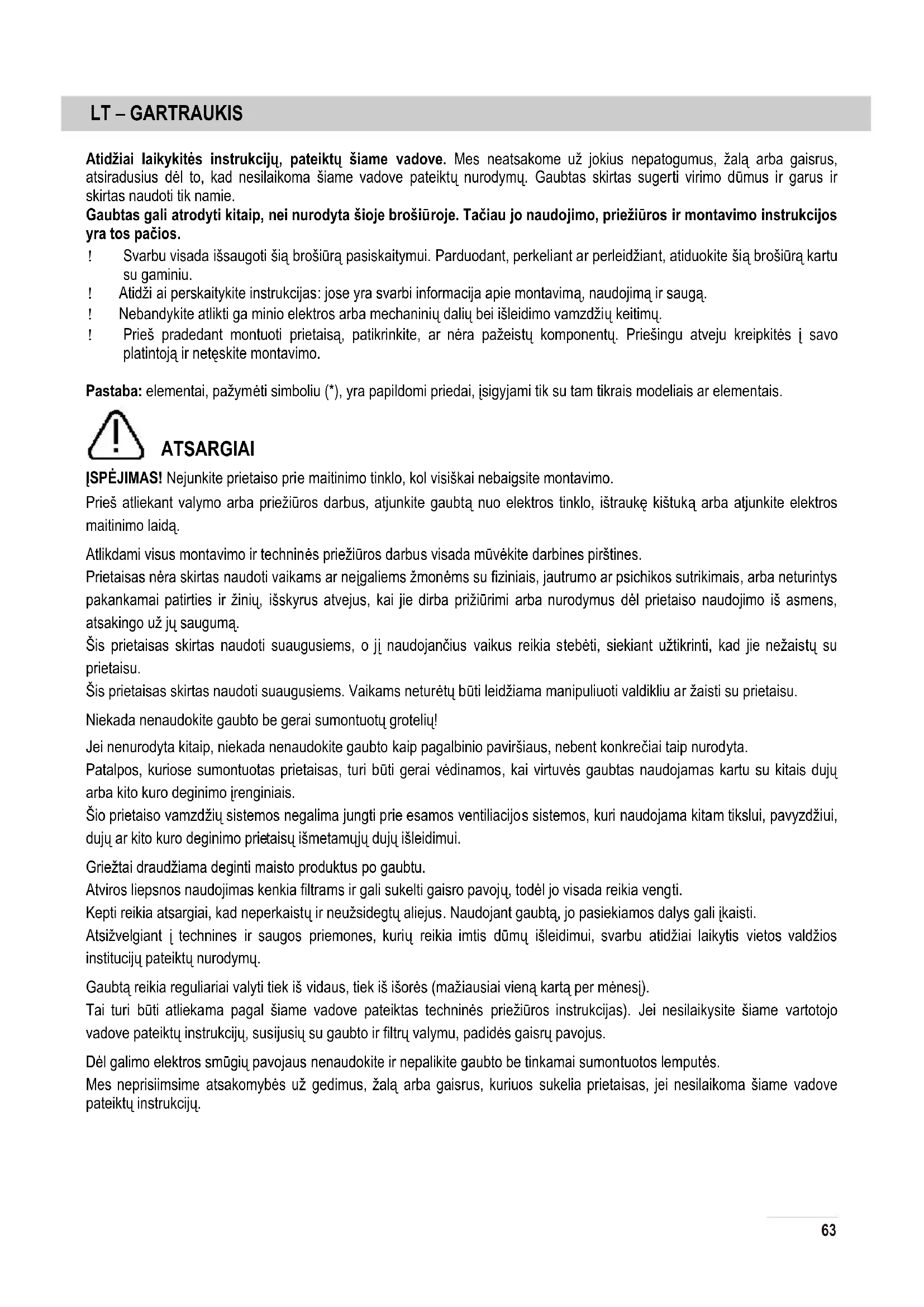

NAUDOJIMO INSTRUKCIJA WHU529EBRS GORENJE

Atidžiai laikykitės instrukcijų, pateiktų šiame vadove. Mes neatsakome už jokius nepatogumus, žalą arba gaisrus, atsiradusius dėl to, kad nesilaikoma šiame vadove pateiktų nurodymų. Gaubtas skirtas sugerti virimo dūmus ir garus ir skirtas naudoti tik namie.

Gaubtas gali atrodyti kitaip, nei nurodyta šioje brošiūroje. Tačiau jo naudojimo, priežiūros ir montavimo instrukcijos yra tos pačios.

! Svarbu visada išsaugoti šią brošiūrą pasiskaitymui. Parduodant, perkeliant ar perleidžiant, atiduokite šią brošiūrą kartu su gaminiu. ! Atidžiai perskaitykite instrukcijas: jose yra svarbi informacija apie montavimą, naudojimą ir saugą. ! Nebandykite atlikti gaminio elektros arba mechaninių dalių bei išleidimo vamzdžių keitimų. ! Prieš pradėdami montuoti prietaisą, patikrinkite, ar nėra pažeistų komponentų. Priešingu atveju kreipkitės į savo platintoją ir netęskite montavimo.

Pastaba: elementai, pažymėti simboliu (^*) , yra papildomi priedai, įsigyjami tik su tam tikrais modeliais ar elementais.

ATSARGIAI

ĮSPĖJIMAS! Nejunkite prietaiso prie maitinimo tinklo, kol visiškai nebaigsite montavimo.

Prieš atliekant valymo arba priežiūros darbus, atjunkite gaubtą nuo elektros tinklo, ištraukę kištuką arba atjunkite elektros maitinimo laidą.

Atlikdami visus montavimo ir techninės priežiūros darbus visada mūvėkite darbines pirštines.

Prietaisas nėra skirtas naudoti vaikams ar neįgaliems žmonėms su fiziniais, jutimo ar psichikos sutrikimais, arba neturintys pakankamai patirties ir žinių, išskyrus atvejus, kai jie dirba prižiūrimi arba nurodymus dėl prietaiso naudojimo gauna iš asmens, atsakingo už jų saugumą.

Šis prietaisas skirtas naudoti suaugusiems, o jį naudojančius vaikus reikia stebėti, siekiant užtikrinti, kad jie nežaistų su prietaisu. Šis prietaisas skirtas naudoti suaugusiems. Vaikams neturėtų būti leidžiama manipuliuoti valdikliu ar žaisti su prietaisu.

Niekada nenaudokite gaubto be gerai sumontuotų grotelių!

Jei nenurodyta kitaip, niekada nenaudokite gaubto kaip pagalbinio paviršiaus, nebent konkrečiai taip nurodyta.

Patalpos, kuriose sumontuotas prietaisas, turi būti gerai vėdinamos, kai virtuvės gaubtas naudojamas kartu su kitais dujų arba kito kuro deginimo įrenginiais.

Šio prietaiso vamzdžių sistemas negalima jungti prie esamos ventiliacijos sistemos, kuri naudojama kitam tikslui, pavyzdžiui, dujų ar kito kuro deginimo prietaisų išmetamųjų dujų išleidimui.

Griežtai draudžiama deginti maisto produktus po gaubtu.

Atviros liepsnos naudojimas kenkia filtrams ir gali sukelti gaisro pavojų, todėl jos visada reikia vengti.

Kepti reikia atsargiai, kad neperkaistų ir neužsidegtų aliejus. Naudojant gaubtą, jo pasiekiamos dalys gali įkaisti.

Atsižvelgiant į technines ir saugos priemones, kurių reikia imtis dūmų išleidimui, svarbu atidžiai laikytis vietos valdžios institucijų pateiktų nurodymų.

Gaubtą reikia reguliariai valyti tiek iš vidaus, tiek iš išorės (mažiausiai vieną kartą per mėnesį).

Tai turi būti atliekama pagal šiame vadove pateiktas techninės priežiūros instrukcijas. Jei nesilaikysite šiame vartotojo vadove pateiktų instrukcijų, susijusių su gaubto ir filtrų valymu, padidės gaisrų pavojus.

Dėl galimo elektros smūgio pavojaus nenaudokite ir nepalikite gaubto be tinkamai sumontuotos lemputės.

Mes neprisiimsime atsakomybės už gedimus, žalą arba gaisrus, kuriuos sukelia prietaisas, jei nesilaikoma šiame vadove pateiktų instrukcijų.

Šis prietaisas pažymėtas pagal Europos direktyvą 2002/96/EB dėl elektros ir elektroninės įrangos atliekų (EEĮA). Tinkamai utilizuodami šį produktą, padėsite apsaugoti nuo galimų neigiamų pasekmių aplinkai ir žmogaus sveikatai, kurias gali sukelti netinkamas šio produkto atliekų tvarkymas.

Simbolis ant gaminio arba kartu su juo pridedamuose dokumentuose rodo, kad šis prietaisas negali būti išmetamas kartu su buitinėmis atliekomis. Vietoj to jį reikia priduoti į tinkamą elektros ir elektroninės įrangos surinkimo punktą perdirbti.

Atliekos turi būti tvarkomos pagal vietinius aplinkosaugos reikalavimus atliekų šalinimui.

Jei norite gauti išsamesnės informacijos apie šio gaminio gamybą, surinkimą ir perdirbimą, kreipkitės į atitinkamą vietinių valdžios institucijų skyrių arba vietos buitinių atliekų skyrių, arba parduotuvę, kurioje pirkote šį gaminį.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Veikimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. EMS: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Pasiūlymai, kaip teisingai naudoti šį gaminį, siekiant sumažinti poveikį aplinkai: Kai pradėsite gaminti maistą, įjunkite gaubtą mažiausiu greičiu ir palikite kelias minutes po to, kai baigsite gaminti. Padidinkite greitį tik esant dideliam dūmų ir garų kiekiui ir naudokite didesnį greitį tik ekstremaliose situacijose. Jei reikia, pakeiskite anglies filtrą (-us), kad prietaisas ir toliau gerai sugertų kvapus. Jei reikia, išvalykite riebalų filtrą (-us), kad prietaisas ir toliau gerai sugertų kvapus. Norėdami optimizuoti efektyvumą ir sumažinti triukšmą, naudokite didžiausio šiame vadove nurodyto skersmens ortakių sistemą.

Papildomos montavimo specifikacijos:

Naudokite tik tvirtinimo varžtus, pridedamus kartu su gaminiu, arba, jei nenurodyta, įsigykite tinkamo tipo varžtus. Naudokite tinkamo tipo ir ilgio varžtus, kurie yra nurodyti montavimo vadove.

Jei kiltų abejonių, kreipkitės į įgaliotą techninės priežiūros centrą ar panašios kvalifikacijos asmenį.

ĮSPĖJIMAS! Naudojant varžtus ar tvirtinimo detales ne pagal šias instrukcijas, gali kilti pavojus.

NAUDOJIMAS

Gaubtas skirtas naudoti ištraukimui arba filtravimui.

Dūmų išmetimo problema:

Tokiu atveju dūmai išpučiami už pastato ribų specialiu vamzdžiu, prijungtu prie jungiamojo žiedo, esančio virš gaubto.

Dėmesio! Išmetimo vamzdis prie gaminio nepridedamas ir turi būti perkamas atskirai. Išmetimo vamzdžio skersmuo turi būti lygus jungiamojo žiedo skersmeniui.

Horizontaliuose vamzdynuose išmetimo vamzdis turi būti šiek tiek nukreiptas į viršų (maždaug 10°), kad oras lengvai išeitų iš kambario į išorę.

Sujunkite gaubtą su išleidimo anga sienoje, kurios skersmuo yra lygus gaubto oro išleidimo angai (jungiamasis flanšas).

Naudojant mažesnio skersmens vamzdžius ir išleidžiamas angas sienose, sumažėja siurbimo galia ir žymiai padidėja triukšmas.

Todėl gamintojas neatsako už prastesnį prietaiso veikimą tokiu atveju.

! Naudokite minimalaus būtino ilgio kanalą.

Naudokite vamzdį su kuo mažesniu skaičiumi alkūnių (didžiausias alkūnės kampas: 90°). Venkite didelių kanalo skerspjūvio pokyčių. ! Naudokite vamzdį kuo lygesniu vidumi. Vamzdis turi būti pagamintas iš sertifikuotos medžiagos.

Filtro versija

Jai reikia vieno aktyviosios anglies filtro, kurį galima gauti iš įprasto mažmenininko.

Filtras pašalina riebalus ir kvapus iš siurbiamo oro, prieš išleisdamas jį atgal į kambarį per viršutines išleidimo angos groteles.

ĮRENGIMAS

Minimalus atstumas tarp viryklės atraminio paviršiaus ir apatinės gaubto dalies turi būti ne mažesnis kaip 50 cm nuo elektrinių viryklių ir 65 cm nuo dujinių arba mišrių viryklių.

Jei dujinės viryklės montavimo instrukcijose nurodomas didesnis atstumas, jo reikia laikytis.

Elektros jungtys

Maitinimo tinklo įtampa turi atitikti techninių duomenų plokštelėje nurodytą reitingą. Jei įrengtas kištukas, prijunkite gaubtą prie lizdo pagal taikomus reikalavimus ir įtvirtinkite esamoje vietoje. Jei kištuko (tiesioginio maitinimo tinklo jungties) nėra arba jei kištukas toli, po montavimo naudokite dvigubą polių jungiklį pagal standartus, kurie užtikrina visišką atjungimą nuo maitinimo tinklo, III viršsrovių kategorija pagal montavimo instrukcijas.

Įspėjimas! Prieš vėl prijungdami gaubto elektros grandinę prie maitinimo tinklo ir tikrindami, ar veikia, visada patikrinkite, ar tinkamai sumontuotas maitinimo laidas.

Gaubtas turi specialų maitinimo kabelį; Jei kabelis sugadintas, kreipkitės į techninę tarnybą dėl naujo.

Montavimas

Labai sunkus gaminys; Gaubtą kelti ir montuoti turi ne mažiau kaip du asmenys. Prieš pradedant montuoti:

• Patikrinkite, ar įsigytas gaminys yra tinkamo dydžio ir telpa į pasirinktą montavimo vietą.
• Nuimkite anglies (*) filtrą/s, jei yra (taip pat žr. susijusį skyrių). Jį galima montuoti tik tuo atveju, jei su gaubtu norite naudoti filtrą.
• Patikrinkite (transportavimo atveju), ar gaubte nėra pašalinių pakuotės medžiagų (pvz., paketų su varžtais ( ), garantijos lapelio ( ) ir t.t.). Jei yra - išimkite ir padėkite atskirai.
• Jei galima, atjunkite ir nustumkite laisvą arba slankiojančią sritį nuo spintelės angos, kad lengviau pasiektumėte galinę sieną/lubas. Priešingu atveju uždėkite storą apsauginę dangą ant stalviršio arba viryklės, kad apsaugotumėte nuo pažeidimų ir šiukšlių. Pasirinkite plokščią paviršių montavimui. Uždenkite šį paviršių apsaugine danga ir sudėkite ant jos visas gaubto dalis ir techninę įrangą.
• Be to, patikrinkite, ar šalia gaubto įrengimo zonos (vietos, kuri yra prieinama ir sumontavus gaubtą) yra elektros lizdas, ir ar dūmų išleidimo įtaisą galima prijungti prie išorės (tik siurbimo versijai). Atlikite visus reikalingus mūro darbus (pvz., sumontuokite elektros lizdą ir (arba) skylę išleidimo vamzdžiui).

Sieniniai plėtimosi kaiščiai yra skirti montuoti gaubtą ant daugumos rusų sienų/lubų. Tačiau kvalifikuotas specialistas privalo patikrinti medžiagų tinkamumą pagal sienų/lubų tipą. Sienos/lubos turi būti pakankamai tvirtos, kad atlaikytų gaubto svorį. Nemontuokite šio prietaiso ant plytelių, skiedinių ar silikono siūlių. Montavimas tik ant paviršiaus.

VEIKIMAS

Koncentruotų virtuvės garų atveju naudokite didelį siurbimo greitį. Rekomenduojama, kad virimo gaubto siurblys būtų jungiamas 5 minutes prieš ruošiant maistą ir paliekamas veikti virimo metu ir dar maždaug 15 minučių po maisto gaminimo pabaigos.

Valdymo pultas

A - Šviesos mygtukas

B - Maitinimo išjungimo mygtukas

C - Greičio nustatymo mygtukai

Įjungti arba išjungti ekstraktoriaus lemputę.

Paspauskite mygtuką A.

Įjungti ištraukimą arba pakeisti greitį visada, kai veikia ekstraktorius.

• Pirmiausia paspauskite mygtuką C, nustatykite pirmą, antrą arba trečią greitį pagal poreikį.

Kaip išjungti ekstraktorių

Paspauskite mygtuką B.

Priežiūra

DĖMESIO! Prieš atliekant techninę priežiūrą, ištraukite gaubtą iš elektros maitinimo, išjunkite jungtį ir nuimkite jungties saugiklį.

Arba jei prietaisas buvo prijungtas per kištukinį lizdą, tada kištuką reikia ištraukti iš lizdo.

Valymas

Gartraukį reikia reguliariai valyti (bent jau tokiu pat dažniu, kuriuo atliekate riebalų filtrų techninę priežiūrą) iš vidaus ir išorės. Valykite drėgnu skudurėliu, sudrėkintu neutraliu plovimo skysčiu. Nenaudokite abrazyvinių produktų. NENAUDOKITE

ALKOHOLIO!

ĮSPĖJIMAS: Nesilaikant pagrindinių gaubto valymo ir filtrų keitimo rekomendacijų, galima sukelti gaisro pavojų. Todėl rekomenduojame laikytis šių instrukcijų. Gamintojas neatsako už jokią variklio žalą ar gaisrą, susijusį su netinkama technine priežiūra arba minėtų saugumo rekomendacijų nesilaikymu.

Filtrai

Metalinis riebalų filtras sulaiko kepimo riebalų daleles. Riebalų filtrą reikia valyti kartą per mėnesį naudojant neagresyvius ploviklius rankomis arba indaplovėje, kuri turi būti nustatyta žemoje temperatūroje ir trumpam ciklui. Plaunant indaplovėje, riebalų filtras gali pakeisti spalvą, tačiau tai neturi įtakos jo filtravimo galiai. Norėdami išimti riebalų filtrą, patraukite spyruoklinę atleidimo rankenėlę.

Riebalų popieriaus (sintetinį) filtrą reikia keisti bent kas du mėnesius arba kaskart, kai per grotelių skylutes ima matytis spalva. Popieriaus filtras yra spalvotas iš vienos pusės. Įdėjus filtrą, šios spalvos turi nesimatyti per grotelių angas.

Anglinis filtras (tik filtro versijoje) sugeria nemalonius kvapus, kuriuos sukelia maisto ruošimas. Po tam tikro laiko naudojimo medžio anglies filtras prisisotina, priklausomai nuo gaminamo maisto tipo ir riebalų filtro valymo dažnio. Bet kuriuo atveju reikia keisti kasetę ne rečiau kaip kas keturis mėnesius. Medžio anglies filtro NEGALIMA plauti ar regeneruoti.

Lemputės keitimas

Gaubte yra įrengta apšvietimo sistema, pagrįsta LED technologija. Šviesos diodai užtikrina optimalų apšvietimą, trunkantį iki 10 kartų ilgiau nei tradicinės lemputės, ir leidžia sutaupyti iki 90% elektros energijos.

Pakeiskite sugedusią lemputę. Naudokite tik E14 LED 4Wx1 lemputes.

Dėl išsamesnės informacijos, patikrinkite naudotojo vadove esančius montavimo brėžinius Nr. 20 ir Nr. 21.

Energijos taupymo patarimai

1) Pradėjus gaminti maistą, junkite gartraukį mažiausiu greičiu, kad būtų galima kontroliuoti dūmus ir šalinti maisto ruošimo kvapus. 2) Naudokite didesnį greitį tik kai būtinai reikia. 3) Padidinkite gartraukio greitį tik tuo atveju, jei to reikia dėl garų kiekio. 4) Gartraukio filtras (-ai) visada turi būti švarus, siekiant optimizuoti riebalų ir kvapų šalinimą.

Griežtai laikykitės šioje instrukcijoje pateiktų nurodymų. Gamintojas neprisiima atsakomybės už galimus nepatogumus, sugadinimus ar gaisrą, kilusį dėl šios instrukcijos nurodymų nesilaikymo. Gartraukis yra sukurtas maisto gaminimo metu susidarančių garų ir kvapų šalinimui ir yra skirtas tik naudoti namų ūkyje.

Jūsų įsigytas gartraukis gali skirtis nuo šiame buklete pavaizduoto gartraukio. Tačiau naudojimo, priežiūros ir įrengimo nurodymai yra tie patys.

! Būtinai išsaugokite šią brošiūrą, kad bet kuriuo metu galėtumėte ja naudotis. Įsitikinkite, kad ji perduodama kartu su įrenginiu, jei gartraukį parduodate, atiduodate ar perduodate. ! Atidžiai perskaitykite nurodymus - juose yra svarbi informacija apie įrenginio įrengimą, naudojimą ir saugą. ! Neatlikite įrenginyje ar išvedimo kanaluose elektrinių ar mechaninių pakeitimų. ! Prieš įrengdami įrenginį patikrinkite, ar nėra pažeistų įrenginio dalių. Jei pastebėjote pažeidimą, kreipkitės į pardavėją ir netęskite įrengimo.

Atkreipkite dėmesį! Dalys, pažymėtos simboliu (*) , yra pasirenkami priedai, kurie įeina tik į kai kurių modelių ar dalių komplektaciją ir nėra įtraukti į visus įrenginius.

DĖMESIO

ĮSPĖJIMAS! Nejunkite įrenginio prie elektros tinklo, kol įrenginys nėra visiškai įrengtas.

Prieš valydami ar atlikdami priežiūros darbus, atjunkite gartraukį nuo elektros tinklo, ištraukdami kištuką arba atjungdami elektros tiekimą.

Gartraukis yra skirtas naudoti ištraukimo arba filtravimo režimu.

Ištraukimo modelis
