WHU529EBRS - Liesituuletin GORENJE - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Gorenje
Malli	WHU529EBRS
Toiminto	Poisto tai kierto
Nopeuksien määrä	3 nopeutta (1, 2, 3)
Valaistus	LED, 1 polttimo E14 4W
Ohjaimet	Mekaaniset painikkeet: valo, pysäytys, nopeudet
Rasvasuodatin	Metallinen, konepestävä (kerran kuukaudessa)
Hiilisuodatin	Valinnainen (kierto), vaihda 4 kuukauden välein
Vähimmäisetäisyys sähkölieden yläpuolella	50 cm
Vähimmäisetäisyys kaasulieden yläpuolella	65 cm
Sähkönsyöttö	230 V ~ 50 Hz
Asennus	Seinä- tai kattoasennus, vaatii kaksi henkilöä
Mukana toimitetut tarvikkeet	Laajennustulpat, kiinnitysruuvit
Turvallisuus	Kaksinapainen katkaisija suositellaan
Huolto	Kuukausittainen sisä- ja ulkopuolen puhdistus, rasvasuodattimet kuukausittain, hiili 4 kuukauden välein
Korjattavuus	Vaihdettava LED-polttimo, vaihdettavat suodattimet
Käyttöohje saatavilla kielillä	Ranska, englanti, saksa, espanja jne.

Usein kysytyt kysymykset - WHU529EBRS GORENJE

Miten puhdistan Gorenje WHU529EBRS liesituulettimen rasvasuodattimen?

Metallinen rasvasuodatin on puhdistettava kerran kuukaudessa. Voit pestä sen käsin miedolla pesuaineella tai astianpesukoneessa (lyhyt ohjelma, kohtalainen lämpötila). Poistaaksesi sen, vedä pienestä jousikahvasta.

Milloin hiilisuodatin on vaihdettava?

Aktiivihiilisuodatin, jota käytetään kierrätystilassa, on vaihdettava enintään 4 kuukauden välein. Sitä ei voi puhdistaa eikä regeneroida.

Miten vaihdan liesituulettimen LED-polttimon?

Käytä E14 LED 4W polttimoa. Katso asennuskaaviot nro 20 ja nro 21 käyttöohjeesta yksityiskohtaisia vaiheita varten.

Mikä on vähimmäisetäisyys liesituulettimen ja keittotason välillä?

Sähköliesi: 50 cm. Kaasu- tai yhdistelmäliesi: 65 cm. Noudata käyttöohjeen suosituksia, jos liesi vaatii suuremman etäisyyden.

Miten asennan liesituulettimen poistotilassa?

Liitä poistoletku (ei mukana) ylempään sylinterimäiseen liitäntään. Letkun halkaisijan on oltava sama kuin liitännän, sen on oltava kallistettu ylöspäin (10°) ja mahdollisimman lyhyt. Poista hiilisuodatin, jos se on paikallaan.

Liesituuletin ei toimi, mitä teen?

Tarkista ensin, että liesituuletin on kytketty oikein ja että katkaisija on päällä. Varmista, että ritilä on paikallaan. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Voiko liesituuletinta käyttää ilman hiilisuodatinta?

Kyllä, jos käytät liesituuletinta poistotilassa (ulkoilmaan), hiilisuodatinta ei tarvita. Sitä tarvitaan vain kierrätystilassa.

Miten säästän energiaa liesituulettimella?

Kytke liesituuletin päälle pienimmällä nopeudella heti ruoanlaiton alussa. Lisää nopeutta vain, jos on paljon savua. Käytä tehostustoimintoa (jos sellainen on) vain ääritapauksissa. Puhdista suodattimet säännöllisesti tehokkuuden ylläpitämiseksi.

Mitä lisävarusteita on saatavilla?

Käyttöohjeessa tähdellä (*) merkityt osat ovat lisävarusteita. Tämä voi sisältää aktiivihiilisuodattimen, poistoletkun tai muita osia mallista riippuen.

Mitä teen, jos liesituuletin on vaurioitunut toimituksessa?

Älä asenna vaurioitunutta laitetta. Ota välittömästi yhteyttä jälleenmyyjään vaihtoa tai hyvitystä varten.

KÄYTTÖOHJE WHU529EBRS GORENJE

Huom! Poistoilmatorvi ei kuulu toimitukseen, vaan se on ostettava erikseen. Poistoilmatorven liittimen on vastattava liitäntärengasta.

Energiansäästövinkkejä

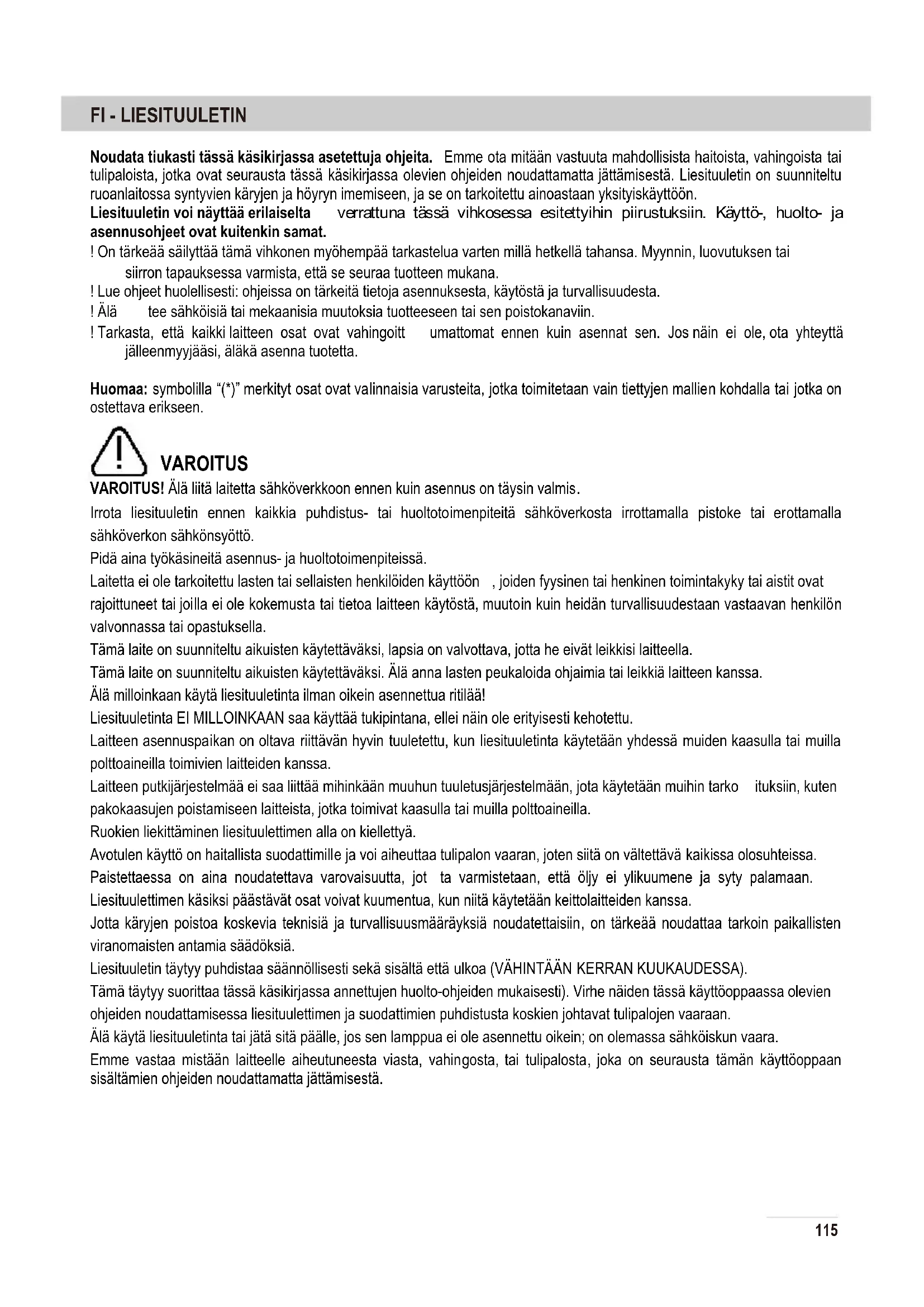

Noudata tiukasti tässä käskirjassa asetettuja ohjeita. Emme ota mitään vastuuta mahdollisista haitoista, vahingoista tai tulipaloista, jotka ovat seurausta tässä käskirjassa olevien ohjeiden noudattamatta jättämisestä. Liesituuletin on suunniteltu ruoanlaitossa syntyvien käryjen ja höyryn imemiseen, ja se on tarkoitettu ainoastaan yksityiskäyttöön.

Liesituuletin voi näyttää erilaiselta verrattuna tässä vihkosessa esitettyihin piirustuksiin. Käyttö-, huolto- ja asennusohjeet ovat kuitenkin samat.

! On tärkeää säilyttää tämä vihkonen myöhempää tarkastelua varten millä hetkellä tahansa. Myynnin, luovutuksen tai siirron tapauksessa varmista, että se seuraa tuotteen mukana. ! Lue ohjeet huolellisesti: ohjeissa on tärkeitä tietoja asennuksesta, käytöstä ja turvallisuudesta. ! Älä tee sähköisiä tai mekaanisia muutoksia tuotteeseen tai sen poistokanaviin. ! Tarkasta, että kaikki laitteen osat ovat vahingoittumattomia ennen kuin asennat sen. Jos näin ei ole, ota yhteyttä jälleenmyyjääsi, äläkä asenna tuotetta.

Huomaa: symbolilla (^*) merkityt osat ovat valinnaisia varusteita, jotka toimitetaan vain tietyissä malleissa tai jotka on ostettava erikseen.

VAROITUS

VAROITUS! Älä liitä laitetta sähköverkkoon ennen kuin asennus on täysin valmis.

Irrota liesituuletin ennen kaikkia puhdistus- tai huoltotoimenpiteitä sähköverkosta irrottamalla pistoke tai erottamalla sähköverkon sähkönsyöttö.

Pidä työkäsineitä asennus- ja huoltotoimenpiteissä.

Laitetta ei ole tarkoitettu lasten tai sellaisten henkilöiden käyttöön, joiden fyysinen tai henkinen toimintakyky tai aistit ovat rajoittuneet tai joilla ei ole kokemusta tai tietoa laitteen käytöstä, muutoin kuin heidän turvallisuudestaan vastaavan henkilön valvonnassa tai opastuksella.

Tämä laite on suunniteltu aikuisten käytettäväksi. Lapsia on valvottava, jotta he eivät leikkisi laitteella.

Tämä laite on suunniteltu aikuisten käytettäväksi. Älä anna lasten peukaloida ohjaimia tai leikkiä laitteen kanssa.

Älä milloinkaan käytä liesituuletinta ilman oikein asennettua ritilää!

Liesituuletinta EI MILLOINKAAN saa käyttää tukipintana, ellei siihen ole erityisesti kehotettu.

Laitteen asennuspaikan on oltava riittävän hyvin tuuletettu, kun liesituuletinta käytetään yhdessä muiden kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.

Laitteen poistoilmakanavaa ei saa liittää mihinkään muuhun tuuletusjärjestelmään, jota käytetään muihin tarkoituksiin, kuten pakokaasujen poistamiseen laitteista, jotka toimivat kaasulla tai muilla polttoaineilla.

Ruokien liekittäminen liesituulettimen alla on kiellettyä.

Avotulen käyttö on haitallista suodattimille ja voi aiheuttaa tulipalon vaaran, joten sitä on vältettävä kaikissa olosuhteissa.

Paistettaessa on aina noudatettava varovaisuutta, jotta varmistetaan, ettei öljy ylikuumene ja syty palamaan.

Liesituulettimen käytön aikana jotkin osat voivat kuumentua, kun niitä käytetään keittolaitteiden kanssa.

Jotta ilmanvaihtoa koskevia teknisiä ja turvallisuusmääräyksiä noudatettaisiin, on tärkeää noudattaa tarkoin paikallisten viranomaisten antamia säädöksiä.

Liesituuletin on puhdistettava säännöllisesti sekä sisältä että ulkoa (vähintään kerran kuukaudessa).

Tämä on suoritettava tässä käyttöohjeessa annettujen huolto-ohjeiden mukaisesti. Virheellinen liesituulettimen ja suodattimien puhdistus voi johtaa tulipalon vaaraan.

Älä käytä liesituuletinta tai jätä sitä päälle, jos sen lamppua ei ole asennettu oikein; on olemassa sähköiskun vaara.

Emme vastaa mistään laitteelle aiheutuneesta viasta, vahingosta tai tulipalosta, joka on seurausta tämän käyttöoppaan sisältämien ohjeiden noudattamatta jättämisestä.

Tämä tuote on merkitty Euroopan parlamentin ja neuvoston sähkö- ja elektroniikkalaiteromusta antaman direktiivin 2002/96/EY mukaisesti. Varmistamalla tämän tuotteen hävittämisen oikealla tavalla autat välttämään ihmisten terveydelle ja ympäristölle mahdollisesti aiheutuvia haitallisia seuraamuksia, joita tämän tuotteen jätteiden epäasianmukainen käsittely saattaa muussa tapauksessa aiheuttaa.

Tuotteessa tai tuotteen asiakirjoissa oleva merkki osoittaa, että laitetta ei saa käsitellä kotitalousjätteenä. Sen sijaan se on toimitettava sopivaan sähkö- ja elektroniikkalaiteromulle tarkoitettuun keräyspisteeseen. Jätteiden hävittämisessä on noudatettava asiaa koskevia paikallisia ympäristönsuojelumääräyksiä.

Lisätietoja tuotteen käsittelystä, keräämisestä ja kierrätyksestä voit pyytää jätehuollosta vastaavilta paikallisilta viranomaisilta, jätehuoltoyritykseltä tai liikkeestä, josta ostit tuotteen.

Laite on suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Ehdotuksia tuotteen käyttämiseksi tavalla, joka vähentää sen ympäristövaikutuksia: Kytke liesituuletin PÄÄLLE miniminopeudella aloittaessasi ruoanlaiton ja anna sen käydä muutama minuutti sen jälkeen, kun olet lopettanut ruoanlaiton. Nosta nopeutta ainoastaan, jos käryä ja höyryä on paljon, ja käytä lisätehonopeutta (-nopeuksia) vain äärimmäisissä tilanteissa. Vaihda hiilisuodatin (-suodattimet) tarvittaessa hyvän hajunpoistotehokkuuden ylläpitämiseksi. Puhdista rasvasuodatin (-suodattimet) tarvittaessa hyvän rasvan suodatustehokkuuden ylläpitämiseksi. Käytä tässä oppaassa mainittua imujärjestelmän enimmäishalkaisijaa poistotehon optimoimiseksi ja melun minimoimiseksi.

Asennusta koskevia lisätietoja:

Käytä asennuksessa ainoastaan tuotteen mukana toimitettuja kiinnitysruuveja, tai jos toimitukseen ei sisälly ruuveja, osta oikeantyyppiset ruuvit. Käytä oikeanpituisia ruuveja, pituus on ilmoitettu asennusohjeissa.

Jos et ole varma, ota yhteyttä valtuutettuun huoltokeskukseen tai vastaavaan pätevään tahoon.

VAROITUS! Jos ruuveja ei asenneta tai laitetta kiinnitetä tämän ohjeen mukaisesti, seurauksena voi olla sähkötapaturmia.

KÄYTTÖ

Liesituuletin on suunniteltu käytettäväksi joko poistavana tai suodattavana versiona.

Poistava versio

Käryt siirretään rakennuksen ulkopuolelle erityistä putkea pitkin, joka on liitetty liesituulettimen yläosassa olevalla liitäntärenkaalla.

Huomautus! Poistoputkea ei toimiteta, ja se täytyy ostaa erikseen. Poistoputken halkaisijan on vastattava liitäntärenkaan halkaisijaa.

Vaakasuorilla osuuksilla poistoputken on oltava hieman kalteva (noin 10°) ja suunnattu ylöspäin, jotta ilma poistuisi tehokkaasti huoneesta.

Huomautus! Jos liesituuletin toimitetaan aktiivihiilisuodattimen kanssa, silloin se täytyy poistaa.

Liitä liesituuletin ja seinässä olevat poistoaukot halkaisijaltaan yhtä suureen ilman poistoaukkoon (liitä laippa).

Käytettäessä putkia ja seinällä olevia poistoaukkoja, joiden halkaisijat ovat pienemmät, seurauksena on imutehon heikkeneminen ja voimakas melun lisääntyminen.

Emme vastaa millään tavoin tällaisten ratkaisujen seurauksista.

! Käytä mahdollisimman lyhyttä hormia.

! Käytä kanavaa niin vähillä käyrillä kuin mahdollista (suurin käyristyskulma: 90°) ! Vältä jyrkkiä muutoksia hormin poikkileikkauksessa. ! Käytä hormia, joka on sisältä niin sileä kuin mahdollista. ! Hormin on oltava valmistettu sertifioidusta materiaalista.

Suodatinversio

Versioon tarvitaan yksi aktiivihiilisuodatin, joka on saatavana tavalliselta jälleenmyyjältäsi.

Suodatin poistaa rasvan ja hajut ilmasta ja syöttää sen sitten takaisin huoneeseen ylemmän poistoaukon kautta.

ASENNUS

Keittotasolla olevien keittoastioiden tukipinnan ja liesituulettimen alhaisimman osan välinen pienin etäisyys ei saa olla alle 50 cm sähkökeittotason ja 65 cm kaasu- tai monitoimikeittotason kohdalla.

Jos kaasukeittotason asennusohjeissa on määritetty suurempi etäisyys, sitä on noudatettava.

Sähköliitäntä

Verkkovirran täytyy vastata liesituulettimen sisäpuolella sijaitsevaa osoitettua arvoa. Jos laite on varustettu pistokkeella, liitä liesituuletin asennuksen jälkeen määräysten mukaiseen pistorasiaan, johon pääsee helposti käsiksi. Jos asennuksen jälkeen laitetta ei ole kiinnitetty pistokkeen kanssa (suora sähköverkon liitäntä), tai jos pistoke ei sijaitse luoksepäästävällä alueella, käytä standardien mukaista kaksinapaista kytkintä, mikä varmistaa sähköverkon täyden irrotuksen asennusohjeiden mukaisesti olosuhteissa, jotka liittyvät ylivirtaluokkaan III.

Varoitus! Ennen kuin liität liesituulettimen uudelleen verkkovirtaan ja tarkastat, toimiiko se tehokkaasti, tarkasta aina, että virtajohto on asennettu oikein.

Liesituuletin on varustettu erikoisvirtajohdolla; jos johto on vaurioitunut, tilaa uusi teknisestä palvelusta.

Asennus

Erittäin painava tuote; liesituulettimen käsittelyyn ja asennukseen vaaditaan aina vähintään kaksi henkilöä. Ennen kuin aloitat asennuksen:

Tarkasta, että ostettu tuote on sopivan kokoinen asennuspaikkaan. - Poista hiilisuodattimet (^*) , jos sellaiset sisältyvät toimitukseen (katso myös vastaava luku). Se/ne on asennettava ainoastaan, jos haluat käyttää liesituuletinta suodattavana versiona. Tarkasta, ettei liesituulettimen sisällä ole (kuljetussyistä) mitään muuta materiaalia (esim. ruuvipaketteja () , takuupapereita () , jne.), jotka on mahdollisesti poistettava ja säilytettävä. Mikäli mahdollista, irrota ja poista erillinen tai siirrettävissä oleva liesi keittiökalustuksen aukosta, jotta takaseinään/kattoon pääsisi paremmin käsiksi. Laita muussa tapauksessa työtason, keittotason tai lieden päälle paksu suojapeite sen suojaamiseksi vaurioitumiselta ja liasta. Valitse tasainen pinta laitteen kokoamiseksi, peitä pinta suojapeitteellä ja aseta kaikki liesituulettimen osat ja kiinnityskappaleet sen päälle. Tarkasta myös, onko liesituulettimen asennusalueen lähellä (alueella, johon pääsee käsiksi myös liesituulettimen ollessa asennettuna) käytettävissä pistorasia, ja voidaanko ulkopuolelle liittää kärrypoisto (vain imevä malli). - Tee vaadittavat asennustyöt (esim. pistorasian asentaminen ja/tai reiän tekeminen poistoputkea varten vaadittavalle kanavalle).

Laajennusseinäpistokkeet on tarkoitettu kiinnittämään liesituuletin useimpiin seinä-/välikattotyyppeihin. Kuitenkin pätevän teknikon on varmistettava, että materiaalit soveltuvat kyseessä oleville seinä-/kattotyypeille käytettäviksi.

Seinän/välikaton täytyy olla riittävän vahva kantamaan liesituulettimen paino. Älä kiinnitä laitetta seinään laatoilla, laastilla tai silikonilla. Vain pinta-asennus.

KÄYTTÖ

Käytä korkeaa imunopeutta keskitettyjen keittiön höyryjen tapauksissa. On suositeltavaa, että liesituulettimen imu kytketään päälle 5 minuutin ajaksi ennen keittämistä ja jätetään toimintaan keittämisen ajaksi sekä seuraavaksi suunnilleen 15 minuutiksi keittämisen lopettamisen jälkeen.

Ohjauspaneeli

A - Valopainike B - Virta pois -painike C - Nopeustason painikkeet

Tuulettimen valon kytkeminen päälle ja pois

Paina painiketta A.

Tuulettimen kytkeminen päälle tai nopeuden muuttaminen koska tahansa tuulettimen ollessa käynnissä

• Paina painiketta C valitaksesi ensimmäisen, toisen tai kolmannen nopeuden, tarpeen mukaan.

Tuulettimen kytkeminen pois päältä

Paina painiketta B.

HUOLTO

HUOMIO! Ennen kuin suoritat laitteelle mitään huoltotoimenpiteitä, erota liesituuletin sähkönsyötöstä kytkemällä se pois päältä kytkimellä ja poistamalla kytkimen sulake.

Tai jos laite on kytketty pistokkeen ja pistorasian kautta, pistoke on irrotettava pistorasiasta.

Puhdistus

Liesituuletin täytyy puhdistaa säännöllisesti (vähintään samalla tiheydellä kuin suoritat rasvasuodattimien huollon) sisäisesti ja ulkoisesti. Puhdista liinalla, joka on kostutettu neutraalilla nestemäisellä pesuaineella. Älä käytä hankaavia tuotteita. ÄLÄ KÄYTÄ ALKOHOLIA!

VAROITUS: Jos liesituulettimen puhdistamista ja suodattimien vaihtoa koskevia perussuosituksia ei noudateta asianmukaisesti, voi seurauksena olla tulipalon vaara. Suosittelemme siis noudattamaan ohjeita. Valmistaja ei ota minkäänlaista vastuuta moottorin vaurioitumisesta tai tulipalosta johtuvista vaurioista, jotka ovat seurausta epäasianmukaisesta huollosta tai turvallisuusohjeiden noudattamatta jättämisestä.

Suodattimet

Metallinen rasvasuodatin kerää paistorasvan hiukkaset. Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, joko käsin tai astianpesukoneessa, johon on asetettava alhainen lämpötila ja lyhyt pesuohjelma. Pestää astianpesukoneessa rasvasuodatin voi värjäytyä, mutta tämä ei vaikuta sen suodatuskykyyn. Irrota rasvasuodatin vetämällä jousen vapautuskahvasta.

Paperinen (synteettinen) rasvasuodatin on vaihdettava vähintään kerran kahdessa kuukaudessa tai kun sen väri näkyy ritilän reikien läpi. Paperisuodattimen toinen puoli on värillinen. Tämän värin ei tule näkyä ritilän reikien läpi suodattimen ollessa asennettuna.

Hiilisuodatin (vain suodatinmalli) imee ruoanlaitossa syntyvät epämiellyttävät hajut. Suodatin kyllästyy epäpuhtauksilla pidempiaikaisen käytön jälkeen, riippuen ruoanlaittotavasta ja siitä, kuinka usein rasvasuodatin puhdistetaan. Panos on kuitenkin vaihdettava vähintään neljän kuukauden välein. Hiilisuodatinta EI voi pestä tai puhdistaa.

Lamppujen vaihtaminen

Liesituuletin on varustettu LED-teknologiaan perustuvalla valojärjestelmällä. LEDit takaavat optimaalisen valaistuksen, ja ne kestävät jopa 10 kertaa pidempään kuin perinteiset lamput ja mahdollistavat jopa 90 prosentin sähkön säästön.

Vaihda vaurioitunut lamppu. Käytä vain E14 LED 4Wx1 -lamppuja.

Lisätietoja käyttöoppaan asennuspiirustuksissa nro 20 ja nro 21.

Energiansäästövihjeitä

1) Kun aloitat ruoanlaiton, kytke liesituuletin miniminopeudelle syntyvän kosteuden ja hajujen poistamiseksi. 2) Käytä tehostettua nopeutta sen ollessa ehdottomasti tarpeen. 3) Nosta liesituulettimen nopeutta ainoastaan, jos käryjen määrä vaatii sitä. 4) Pidä liesituulettimen suodatin (suodattimet) puhtaana rasvan- ja hajunpoiston tehokkuuden optimoimiseksi.
