MANUALE UTENTE WHU529EBRS GORENJE

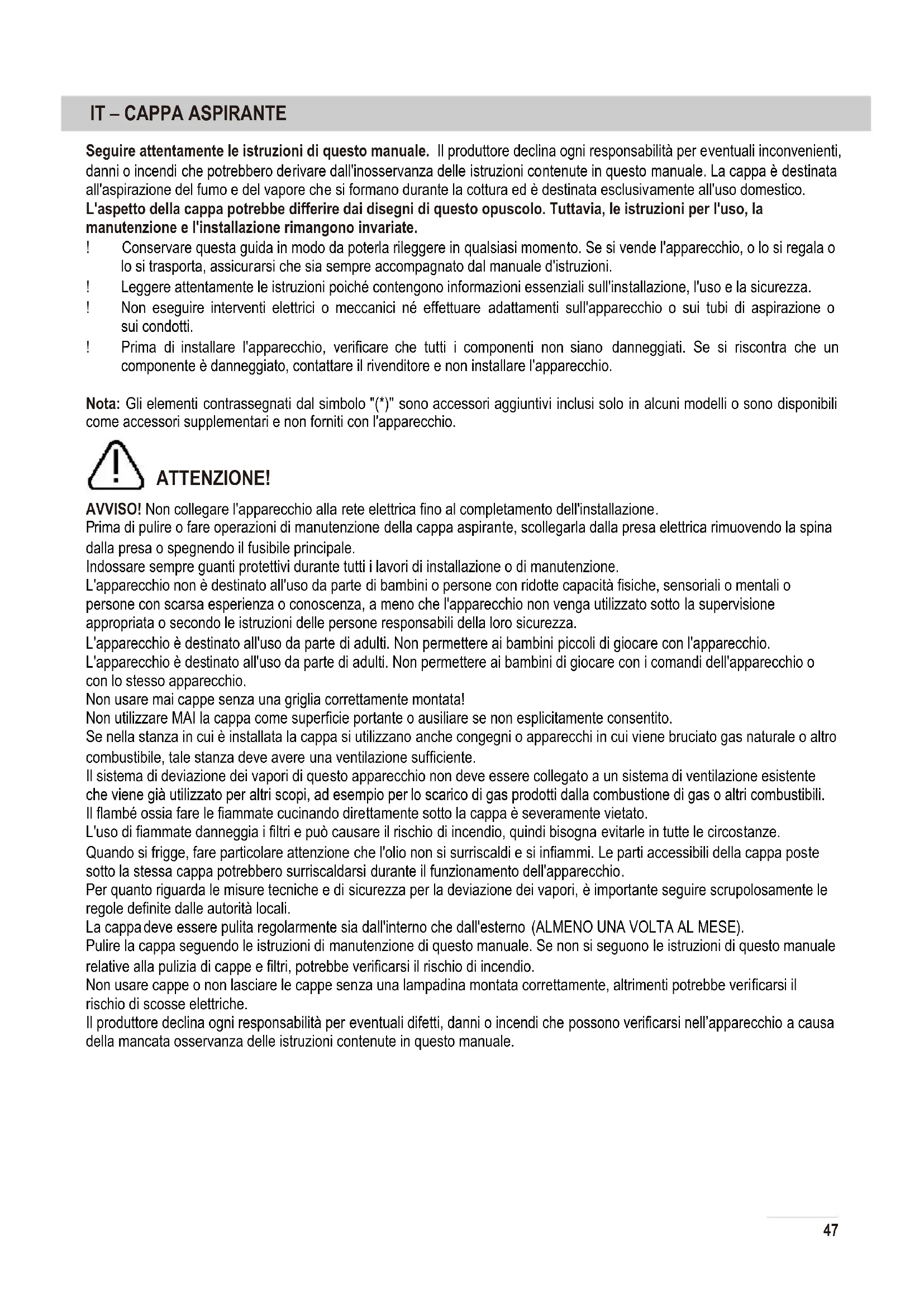

Seguire attendamente le istruzioni di questo manuale. Il produttore declina agli responsabilità per eventuali inconvenienti, danni o incendi che potrebbero derivare dall'inosservanza delle istruzioni contene in questo manuale. La cappa è destinata all'aspirazione del fumo e del vapore che si formano durante la cottura ed è destinata esclusivamente all'uso domestico.

L'aspetto della cappa potrebbe differire dai disegni di quello opuscolo. Tuttavia, le istruzioni per l'uso, la manutenzione e l'installazione rimangono invariate.

! Conservare questa guida in modo da poterla rileggere in qualsiasi momento. Se si vende l'appareccchio, o lo si regala o lo si trasporta, assicurarsi che sua sempre accompagnato dal manuale d'istruzioni.
Leggere attentamente le istruzioni poichec contengono informazioni essenziali sull'installazione, l'uso e la sicurezza.
! Non eseguire interventi elettrici o meccanici né effettuare adattamenti sull'apparecchio o sui tubi di aspirazione o sui condotti.
Prima di installare l'apparecchio, verificare che tutti i componenti non siano danneggiati. Se si riscontra che un componente è danneggiato, contattare il rivenditore e non installare l'apparecchio.

Note: Gli elementi contrassegnati dal simbolo "(*)" sono accessori aggiuntivi inclusi solo in alcuni modelli o sono disponibili come accessori supplementari e non forniti con l'apparecchio.

ATTENZIONE!

AVVISO! Non collegare l'apparecchio alla rete elettrica fino al completamento dell'installazione.

Prima di pulire o fare operazioni di manutenzione della cappa aspirante, scollegarla alla presa elettrica rimuovendo la spina alla presa o spegnendo il fusibile principale.

Indossare sempre quanti protettivi durante tutti i lavori di installmento o di manutenzione.

L'apparecchio non è destinato all'uso da parte di bambini o persona con ridotte capacità fisiche, sensoriali o mentali o persone con scarsa esperienza o conoscenza, a meno che l'apparecchio non venga utilizzato在整个 supervisione appropriata o secondo le istruzioni delle persone responsabili della loro sicurezza.

L'apparecchio è destinato all'uso da parte di uomini. Non permettere ai bambini piccoli di ricerca con l'apparecchio.

L'apparecchio è destinato all'uso da parte di uomini. Non permettere ai bambini di giocare con i comandi dell'apparecchio o con lo stesso apparecchio.

Non usare mai cappeswana una griglia correttamente montata!

Nonutilizzare MAI la cappa come superficie portante o ausiliare se non especialmente consentito.

Se nella stanza in cui è installata la cappa si utilizzatoanche congegni o appearecchi in cui viene bruciato gas naturale o altro combustibile, tale stanza deve avera una ventilazione sufficiente.

Ilsystemadi deviazione dei vapori di quello apparecchio nondevese collegato a un systema di ventilazione esistente che viene giadutilizzato per altriscopi, ad esempio per lo scarico di gas prodotti alla combustione di gas o altricombustibili.

Il flambé ossia fare le fiammate cucinando direttamente sotto la cappa è severamente vietato.

L'uso di fiammate danneggia i filtri e cui causare il rischio di incendio, quindi bisogna evitarle in tutte le circostanze.

Quando si frigge, fare particolare attenzione che l'olio non si surriscaldi e si inflammi. Le parti accessibili della cappa poste,.
sotto la stessa cappa potrebbero surriscaldarsi durante il funzionamento dell'apparecchio.

Per quanto riguarda le misure tecniche e di sicurezza per la deviazione dei vapori, è importante seguire scrupulosamente le regole definite dalles autorità locali.

La cappa deve essere pulita regolarmente sa dall'interno che dall'esterno (ALMENO UNA VOLTA AL MESE).

Pulire la cappa segundo le istruzioni di manutenzione di questo manuale. Se non si seguono le istruzioni di questo manuale relative alla pulizia di cappe e filtri, potrebbe verificarsi il rischio di incendio.

Non usare cappe o non lasciare le cappe alla una lampadina montata correttamente, altrimenti potrebberificarsi il rischio di scosse elettriche.

Il produttore declina agli responsabilità per eventuali difetti, danni o incendi che possono verificarsi nell'apparecchio a causa della mancata osservanza delle istruzioni contene in questo manuale.

L'apparecchio è contrassegnato in conformità con la Direttiva europea 2002/96/CE sui Rifiuti di apparecchiature elettriche ed elettroniche. Facendo attenzione a smaltire correttamente questo prodotto, si contribuisce a prevenir effetti dannosi sull'ambiente e sulla salute umana che potrebbero essere causati da un trattamento inappropriato di questo prodotto alla fine del suo periodo di utilità.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che l'apparecchio non deve essere trattato come rifiuto domestico, ma deve essere consegnato in un punto di raccolta appropriato per il risciclaggio di apparecchiature elettriche ed elettroniche. Smaltire l'apparecchio in conformità con le normative ambientali locali per lo smaltimento dei rifiuti.

Per ulteriori informazioni dettagiate sul trattamento, la raccolta e il riciclaggio di quello prodotto, contattare il dipartimento competente presso l'autorità locale competente, o il servizio locale di gestione dei rifiuti domestici, o rivolgersi al negozio in cui è stato acquistato quello prodotto.

L'apparecchio è progettato, testato e fabbricato in conformità con i seguenti standard o regolamenti:

di sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
di efficienza di funzione dato: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
di compatibilità elettromagnetica (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Raccomandazioni per un uso corretto per ridurre l'impatto ambientale: ACCENDERE la cappa alla velocità minima quando si inizia a cucinare. Lasciarla funzionare ancora per alcuni minuti dopo aver terminato la cottura. Aumentare la velocità ossia il livello di funzionamento solo in caso di una grande quantità di fumo e vapore, usare la funzione particolaremente elevata ossia l'alta velocità solo in casi estremi. Se necessario, sostuire i filtri /il filtro al carbone attivo per mantenere una Buona efficienza nella rimozione degli odori sgradevoli. Se necessario pulire i filtri antigrasso per Maintainere una Buona efficienza degli stessi.

Utilizzare tubi della cappa aspirante col diametro grande come riportato in quello manuale, poiché ciò consentirà un'efficacia ottimale e il rumore sare minimo.

Ulteriori specifiche di installatione:

Durante l'installazione, utilizzare solo le viti per il fissaggio in dotazione con l'apparecchio. Se le viti non sono in dotazione, acquistare viti del tipo appropriato. Utilizzato le viti lunghe appropriate in base alle informazioni delle Istruzioni sull'infallazione. In caso di dubbi, contattare un riparatore autorizzato, un centro assistenza o un'alto tecnico adeguamente qualificato.

ATTENZIONE! Se non si installano le viti o le guarnizioni di montaggio in conformità con queste istruzioni, potrebbe verificarsi il rischio di scosse elettriche.

USO

La cappa è progettata in modo tale da poter essere utilizzata sua in versione a sfiato che a filtri.

Versiona sfiato

Ineso, il fumo si scarica all'esterno tramite un tubo speciale collegato alla flangia di collegamento situata nella parte superiore della cappa.

Attenzione! Il tubo di sfiato non è in dotazione e deve essere acquistato separatamente. Il diametro del tubo di sfiato deve essere uguate al diametro della flangia di collegamento.

Nella sezione orizzontale, il tubo delve essere leggermente inclinato verso l'alto (di circa 10^ ) in modo che l'aria possa essere lavoramente scricata dall'interno verso l'esterno.

Attenzione! Se la cappa è dotata di filtri/filtro al carbone, devono essere rimossi.

Per il collegamento della cappa con l'apertura nella parete per lo sfiato dei vapori, utilizzare un tubo flessibile di diametro uguale al diametro dell'apertura di uscita sulla cappa (flangia di collegamento).

Se il diametro del tubo o l'aperture della parete sono più piccoli, la potenza di aspirazione sarea inferiore e il rumore aumererà in modo significativo.

Per tali casi, il produttore declina agli responsabilità.

I tubo di sfiato dell'aria deve essere il più corto possibile.

! Quando si inserisce il tubo di sfiato, assicurarsi che ci siano il meno pieghe possibile. L'angolo massimo consentito è di 90^ .
Evitare di effettuare grande modifiche nel taglio del tubo di sfiato.
La superficie interna del tubo di sfiato dove essere il più liscia possibile.
Il tubo di sfiato deve essere fatto di un materiale con certificati appropriati.

Versiona滤

Questa versione necessita di un filtering a carbone che si vuo comprare in un negazio di elettrodomestici.

Il filro rimuove il grasso e gli odori dall'aria aspirata, poi l'aria purificata ritorna nell'ambiente attraverso le fessure di uscita sul lato superiore dell'apparecchio.

INSTALLAZIONE

La distanza minima tra la superficie portante di cottura e la parte inferiore della cappa non deve essere inferioriore a 50 cm nel caso di piani di cottura elettrici, o 65 cm nel caso di piani a gas o combinati.

Se delle istruzioni di installazione del piano cottura a gas viene indicata una distance maggiore, tenere in considerazione questa.

Collegamento alla rete elettrica

L'impiano elettrico deve essere conforme alle specifiche riportate sulla targhetta identificativa situata all'interno della cappa. Se sul cavo di alimentazione della cappa è installata una spina, collegare la cappatramite una presa conforme alle normative applicabili ed installerla in modo che possa essere facilitmente accessibile dopo l'installazione. Se il cavo di alimentazione non è dotato di spina (collegamento diretto alla rete), o se la presa non è facilitmente accessibile dopo l'installazione, è necessario installare un interrottore bipolare conforme alle norme che garantisca che l'apparecchio sia completenessamente scollegato alla rete elettrica nelle condizioni di sovratensione della classe III, in conformità con le istruzioni di installment.

Attenzione! Assicurarsi sempre che il cavo di alimentazione sia installato correttamente prima di ricollegare la cappa alla corrente elettrica e controllare il suo funzionamento.

La cappa è dotata di un carr o collegamento speciale; se quello è danneggiato, richiedere uno nuovo servizio al centro assistenza.

Generedi installmente

L'apparecchio è molto pesante. Maneggiando la cappa devono collaborare almeno due persone. Prima di iniziare l'installazione:

Verificare che il prodotto acquistato abbia le dimensioni appropriate in base all'area di installmente selezionata.
Rimuovere i filtri/il filtro al carbone attivo (^) se forniti (vedere il paragrafo relative). Installare i filtri/il filtro al carbone attivo solo se si usa la cappa con la versione a filtro.
Accertarsi se all'interno della cappa ci sai del materiale o altri oggetti (che potrebbero cadere nel corso del trasporto, ad esempio bustine con le viti (^) , fogli di garanzia (^*) , ecc.) e, se necessario, rimuoverli.
Se possibile, scollegare e spostare la cucina o la cucina indipendente, che puo essere spinta nella nicchia tra gli elementi della cucina, per facilitare l'accesso alla parete del piano cottura e al soffitto. Se ciò non è possible, posizionare una copertura protettiva spessa sul piano cottura o sulla cucina per proteggere da anni e oggetti estranei. Scegliere una base piatta per montare l'apparecchio. Coprire esta base con un rivestimento protettivo sul quale posizionare tutte le parti della cappa e le parti per il fissaggio.
Inoltre, controllare se nelle vicinanze del punto in cui si preve de installare la cappa (un punto che sua accessibile anche归来 l'installazione completa della cappa), sia a disposizione una presa elettrica, e se è possibile il collegamento all'impiano che scarichera i vapori verso l'esterno.
Esequire prima tutti i lavori di costruzione necessari (ad es. montaggio di una presa elettrica e/o di un tubo di sfiato).

Per fissare la cappa sono in dotazione degli inserti per il muro adatti per la maggior parte dei tipi di pareti o soffitti. Tuttavia, un tecnico esperto abilitato a ciò deve verificare l'idoneità dei materiali in base al tipo o genere di parete/soffitto. La parete e il soffitto devono essere abbastanza forti da sostenerile il peso della cappa. Non tentare di collocare o di montare quello apparecchio su una parete con piastrelle, con massa per le fughe, o con stucco in gesso o silicone. L'apparecchio è destinato esclusivamente al montaggio in superficie.

FUNZIONAMENTO

Usare l'alta velocità di aspirazione solo in caso di alte concentrazioni di vapore durante la cottura. Si consiglia di accendere la cappa 5 minuti prima di cucinare, di lasciarla funzionare durante la cottura e lasciarla agire per circa 15 minuti al termine della cottura.

Pannello dei comandi

A - Tasto per accendere le luci
B-Tasto per spegnere
C - Tasto per impostare la velocita del funzionamento della cappa

Per spegnere le luci della cappa: premere il tasto A.

Per accendere la cappa o cambiare la velocità di funzionamento in qualsiasi momento quando la cappa è più accesa: premere il tasto C per la prima, seconda o terza velocità di funzionamento, a seconda delle esigenze.

Per specnere la cappa:

Premere il tasto B.

MANUTENZIONE

ATTENZIONE! Scollegare la cappa alla rete elettrica prima di qualsiasi intervento di manutenzione o operazione, disattivando la connessione e rimuovendo il fusibile del connettore.

Se l'apparecchio è collegato a una rete elettrica tramite una presa, rimuovere la spina alla presa.

Pulizia

La cappa dove essere pulita regolarmente (almeno tanto spesso quanto pulite ilhetto antigrasso), sia dall'interno che dall'esterno. Pulire con un panno inumidito con un detergente neutrato. Non usare detergenti ruvidi o abrasivi. NON USARE ALCOOL!

AVVERTENZA: se non si tengono in considerazione i consigli di base sulla pulizia della cappa e la sostituzione dei filtri, potrebbe verificarsi il rischio di incendio. Pertanto si consiglia di seguire queste istruzioni. Il produttore declina agli responsabilità per anni al motore o dati derivanti da un incendio se tale danno o dati sono dovuti a una manutenzione inadequata o alla mancata osservanza delle raccomandazioni di sicurezza sulla riportate.

Filtri

Il filtro antigrasso cattura particelle di grasso che vengono rilasciati durante la cottura. Il filtro antigrasso deve essere pulito una volta al mese con detergenti non aggressivi, manualmente o in lavastoviglia con un programma corto, a bassa temperatura. Se il filtro viene lavato in lavastoviglia più scolorire macision non influenza sull'efficienza di filtrazione. Rimuovere il filtro antigrasso tirando la leva a molla.

Il filtro antigrasso in carta (sintetico) deve essere sostituito almeno agli due mesi o quando attraverso le fessure della griglia si può essere il colore del filtrio. Il filtrlo di carta è colorato su un solo lato. Quando si installa il filtrro, il colore non deve essere visibile atraverso le fessure della griglia.

Il filtro al carbone attivo (solo per la versione a filtro) assorbe gli odori sgradevoli che si formano durante la cottura. Dop o un uso prolongato il filtrto si ostruisce -secondo il metod di cottura e la frequenza di pulizia del filtrlo antigrasso. In agli caso, la cartuccia del filtrto a carbone attivo deve essere sostituito agli quattro mesi. I filtri al carbone attivo non possono essere lavati o riutilizzati.

Sostituzione delle lampadine

La cappa è dotata di unsystema di illuminazione a LED. Le lampadine a LED fornisco un'illuminazione ottimale, la loro aspettativa di vita è 10 volte più lunga della normale durata delle lampadine comuni,mente allo stesso tempo consentono un risparmio energetico del 90%

Sostituire la lampada danneggiata. Utilizzare solo lampade E14 LED 4Wx1.

Per maggiori dettagli consultare i disegni di installmente n. 20 e n. 21 del manuale.

Consigli per risparmiare energia

1) Quando si inizia a cucinare accendere la cappa alla velocità minima per controllare l'umidità e aspirare gli odori che si formano durante la cottura.
2) Utilizzato l'alta velocità solo quando necessario.
3) Aumentare la velocità di funzionamento della cappa solo quando necessario in base alla quantità di vapore.
4) Per mantenere un'efficienza ottimale di rimozione di grassi e degli odori, mantenere puliti il filtro o i filtri della cappa.

Pressione a tecla A.

Pressione a tecla B.

MANUTENÇAÖ

AVISO: antes de proceder a qualquer operatione de limpeza ou de manutencao, deslgue o aparelho da fonte de alimentacao eltrica removendo a fichte da toma de eltrica ou, no caso de ligaao permanente, desarmando o disjuntor, ou ainda retirando o fusivel.

Limpeza
