WHU529EBRS - Ventilatorhette GORENJE - Gratis bruksanvisning og manual

Produkttype	Avtrekkshette
Merke	Gorenje
Modell	WHU529EBRS
Driftsmåte	Avtrekk eller resirkulering
Antall hastigheter	3 hastigheter (1, 2, 3)
Belysning	LED, 1 E14 4W-pære
Betjening	Mekaniske knapper: lys, av, hastigheter
Fettfilter	Metall, oppvaskmaskinvennlig (1 gang per måned)
Kullfilter	Valgfritt (resirkulering), skift hver 4. måned
Minste avstand over elektrisk komfyr	50 cm
Minste avstand over gasskomfyr	65 cm
Strømtilførsel	230 V ~ 50 Hz
Installasjon	Vegg eller tak, krever 2 personer
Medfølgende tilbehør	Ekspansjonsplugger, festeskruer
Sikkerhet	Topolet strømbryter anbefales
Vedlikehold	Månedlig rengjøring innvendig/utvendig, fettfilter månedlig, kullfilter hver 4. måned
Reparerbarhet	Utbyttbar LED-pære, utbyttbare filtre
Bruksanvisning tilgjengelig på	Fransk, engelsk, tysk, spansk, osv.

Ofte stilte spørsmål - WHU529EBRS GORENJE

Hvordan rengjør jeg fettfilteret på min Gorenje WHU529EBRS avtrekkshette?

Det metalliske fettfilteret skal rengjøres en gang i måneden. Du kan vaske det for hånd med et mildt vaskemiddel eller i oppvaskmaskin (kort program på moderat temperatur). For å ta det ut, trekk i den lille fjærbelastede håndtaket.

Når må kullfilteret skiftes?

Aktivt kullfilter, brukt i resirkuleringsmodus, må skiftes maksimalt hver 4. måned. Det kan ikke rengjøres eller regenereres.

Hvordan skifter jeg LED-pæren på avtrekkshetten?

Bruk en E14 LED 4W-pære. Se installasjonsskjema nr. 20 og nr. 21 i håndboken for detaljerte trinn.

Hva er minste avstand mellom avtrekkshetten og komfyren?

For elektrisk komfyr: 50 cm. For gasskomfyr eller kombikomfyr: 65 cm. Følg anbefalingene i bruksanvisningen hvis komfyren krever større avstand.

Hvordan installerer jeg avtrekkshetten i avtrekksmodus?

Koble til et avtrekksrør (ikke inkludert) til den øvre sylindriske koblingen. Røret må ha samme diameter som koblingen, være skråstilt oppover (10°) og være så kort som mulig. Fjern kullfilteret hvis det er montert.

Avtrekkshetten fungerer ikke lenger, hva gjør jeg?

Kontroller først at avtrekkshetten er koblet til og at strømbryteren er på. Forsikre deg om at grillen er på plass. Hvis problemet vedvarer, kontakt kundeservice.

Kan jeg bruke avtrekkshetten uten kullfilter?

Ja, hvis du bruker avtrekkshetten i avtrekksmodus (utslipp til utsiden), er kullfilteret ikke nødvendig. Det er kun påkrevd i resirkuleringsmodus.

Hvordan spare strøm med avtrekkshetten?

Slå på avtrekkshetten på laveste hastighet helt fra starten av matlagingen. Øk hastigheten kun ved mye røyk. Bruk boosterfunksjonen (hvis tilgjengelig) kun i ekstreme tilfeller. Rengjør filtrene regelmessig for å opprettholde effektiviteten.

Hvilket valgfritt tilbehør er tilgjengelig?

Elementer merket med stjerne (*) i bruksanvisningen er valgfrie. Dette kan inkludere aktivt kullfilter, avtrekksrør eller andre deler avhengig av modell.

Hva gjør jeg hvis avtrekkshetten er skadet ved levering?

Ikke installer den skadede enheten. Kontakt umiddelbart forhandleren for bytte eller refusjon.

BRUKSANVISNING WHU529EBRS GORENJE

Apparatet er designet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Ytelse: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Slå av og på lyset i hetten

Trykk på knappen A.

Ventilatoren kan se annerledes ut enn på illustrasjonene i denne veiledningen. Anvisningene for bruk, vedlikehold og installasjon er imidlertid de samme.

Merk! Elementene som er merket med symbolet (^*) , er ekstra tilbehør som er inkludert på noen modeller og som kan kjøpes som tilleggsutstyr til andre modeller.

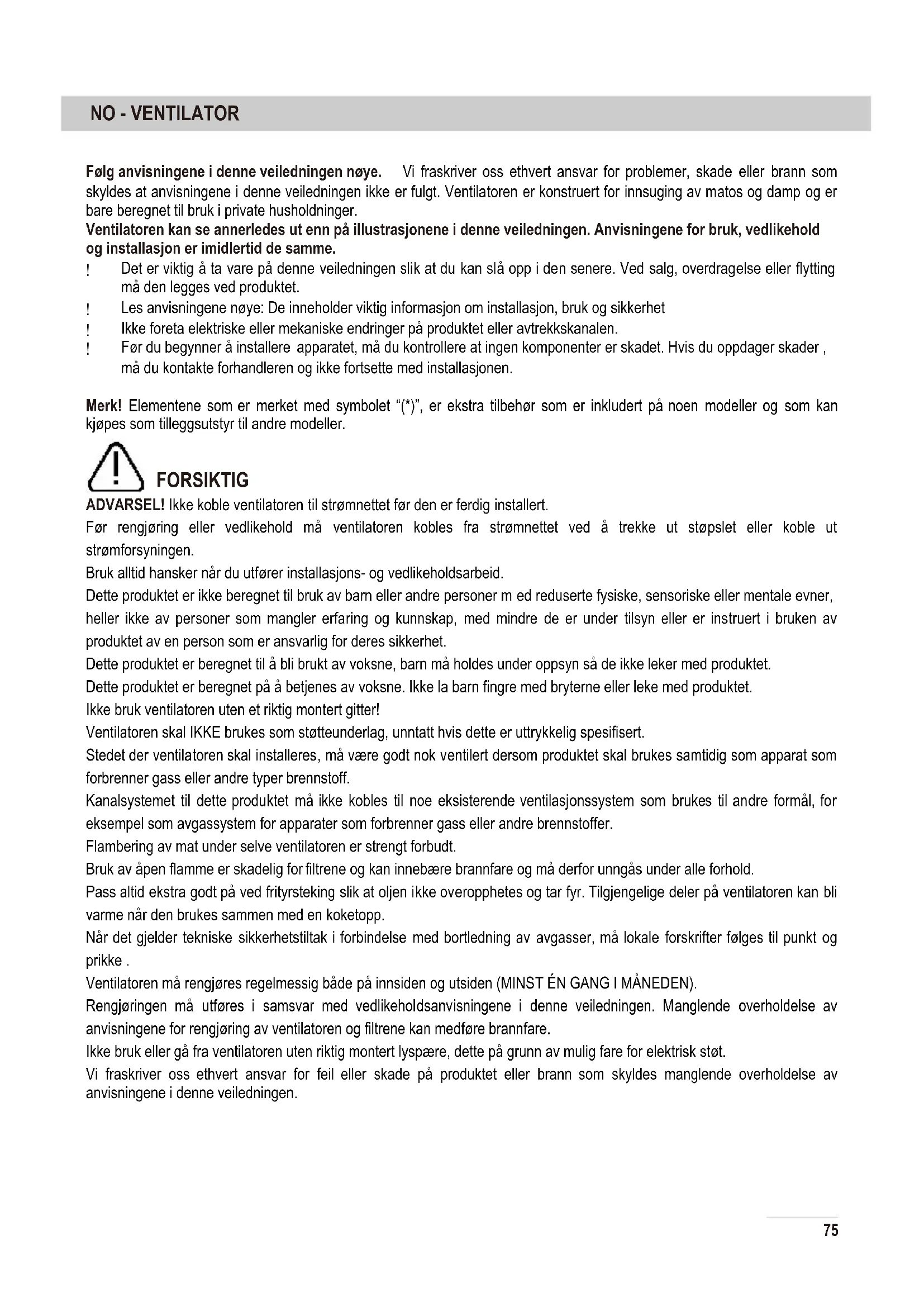

FORSIKTIG

ADVARSEL! Ikke koble ventilatoren til strømnettet før den er ferdig installert.

Før rengjøring eller vedlikehold på ventilatoren, koble den fra strømnettet ved å trekke ut støpselet eller koble ut strømforsyningen.

Bruk alltid hansker når du utfører installasjons- og vedlikeholdsarbeid.

Dette produktet er ikke beregnet for bruk av barn eller andre personer med reduserte fysiske, sensoriske eller mentale evner, heller ikke av personer som mangler erfaring og kunnskap, med mindre de er under tilsyn eller er instruert i bruken av produktet av en person som er ansvarlig for deres sikkerhet.

Dette produktet er beregnet til å bli brukt av voksne. Barn må holdes under oppsyn så de ikke leker med produktet.

Ikke bruk ventilatoren uten et riktig montert gitter!

Ventilatoren skal IKKE brukes som støtteunderlag, unntatt hvis dette er uttrykkelig spesifisert.

Stedet der ventilatoren skal installeres, må være godt nok ventilert dersom produktet skal brukes samtidig som apparat som forbrenner gass eller andre typer brennstoff.

Kanalsystemet til dette produktet må ikke kobles til noe eksisterende ventilasjonssystem som brukes til andre formål, for eksempel som avgassystem for apparater som forbrenner gass eller andre brennstoffer.

Flambering av mat under delvis ventilatoren er strengt forbudt.

Bruk av åpen flamme er skadelig for filtrene og kan innebære brannfare og må derfor unngås under alle forhold.

Pass alltid ekstra godt på ved frityrsteking slik at oljen ikke overopphetes og tar fyr. Tilgjengelige deler på ventilatoren kan bli varme når den brukes sammen med en koketopp.

Når det gjelder tekniske sikkerhetstiltak i forbindelse med bortledning av avgasser, må lokale forskrifter følges til punkt og prikke.

Ventilatoren må rengjøres regelmessig både på innsiden og utsiden (MINST EN GANG I MÅNEDEN).

Rengjøringen må utføres i samsvar med vedlikeholdsanvisningene i denne veiledningen. Manglende overholdelse av anvisningene for rengjøring av ventilatoren og filtrene kan medføre brannfare.

Ikke bruk eller fra ventilatoren uten riktig montert lyspære, dette på grunn av mulig fare for elektrisk støt.

Vi fraskriver oss ethvert ansvar for feil eller skade på produktet eller brann som skyldes manglende overholdelse av anvisningene i denne veiledningen.

Dette apparatet er merket i henhold til europeisk direktiv 2002/96/EF om elektrisk og elektronisk avfall (WEEE). Sørg for riktig avhending av produktet slik at du bidrar til å forebygge miljøskader og helseskader.

Skal ikke behandles som husholdningsavfall. Det skal leveres til et godkjent mottak for gjenvinning av elektrisk og elektronisk avfall. Avhending må skje i henhold til lokale miljøforskrifter for avfallshåndtering.

For mer detaljert informasjon om behandling, innsamling og resirkulering av dette produktet kan du kontakte lokale myndigheter, den lokale renovasjonsbedriften eller butikken der du kjøpte produktet.

Apparatet er konstruert, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Tips om riktig bruk for å redusere miljøpåvirkningen: Slå på ventilatoren på laveste hastighet når du begynner å lage mat, og la den stå på noen minutter etter at maten er ferdig. Øk hastigheten ved store mengder røyk og damp, og bruk den høye tilleggshastigheten(-hastighetene) bare i ekstreme situasjoner. Skift ut kullfilteret(-filtrene) når dette er nødvendig for å opprettholde effektiv luktreduksjon. Rengjør fettfilteret(-filtrene) når dette er nødvendig for å opprettholde effektiv fettfiltrering. Bruk den maksimale diameteren på kanalsystemet som er angitt i installasjonsveiledningen, for å optimalisere effektiviteten og minimere støyen.

Tilleggsspesifikasjoner for installasjon:

Bruk bare festeskruene som følger med produktet, under installasjonen. Hvis de ikke følger med, må du selv kjøpe riktig type skruer. Bruk riktig lengde på skruene som er beskrevet i installasjonsveiledningen.

Kontakt et autorisert servicesenter eller lignende fagfolk hvis du er i tvil.

ADVARSEL! Hvis ikke skruene eller festeanordningen monteres i henhold til instruksjonene, kan dette føre til elektrisk fare.

BRUK

Ventilatoren kan brukes enten som avtrekkshette eller filterhette.

Avtrekkshette

I denne versjonen føres matosen ut av bygningen ved hjelp av rør som kobles til tilkoblingsringen oppå ventilatoren.

NB! Avtrekkkanalen er ikke inkludert og må kjøpes separat. Diameteren på avtrekkkanalen skal være lik diameteren på tilkoblingsringen.

Den horisontale delen av avtrekkkanalen må helle litt oppover (ca. 10°) slik at luften lettere ventileres fra rommet og ut i friluft.

NB! Hvis ventilatoren leveres med aktivt kullfilter, må dette fjernes.

Koble ventilator- og utløpsåpningene til veggen med en diameter tilsvarende luftavløpet (tilkoblingsflens).

Bruk av rør og utløpsåpninger på veggen med mindre dimensjoner vil føre til redusert sugeeffekt og drastisk økning av støynivået.

Vi fraskriver oss derfor ethvert ansvar i slike tilfeller.

Bruk et kortest mulig rør.

Sørg for at kanalen har så få albuer som mulig (maksimal albuvinkel: 90°). Unngå store variasjoner i kanaltverrsnittet. Bruk en kanal som er så glatt som mulig innvendig. Kanalen må være laget av godkjent materiale.

Med filtersystem

Til denne versjonen trengs det et aktivt kullfilter, og dette kan kjøpes hos forhandleren.

Filteret fjerner fett og lukt fra den utsugde luften før det sender luften tilbake i rommet gjennom det øvre utløpsgitteret.

INSTALLASJON

Minimumsavstanden fra støtteflaten for kokeutstyret på koketoppen og den laveste delen av ventilatoren må være minst 50 cm for elektriske komfyrer og 65 cm for gasskomfyrer og kombinerte koketopper.

Hvis installasjonsveiledningen for gasskomfyren angir større minsteavstand, må dette følges.

Elektrisk tilkobling

Strømforsyningen må stemme overens med informasjonen på merkeskiltet på innsiden av ventilatoren. Hvis ventilatoren leveres med støpsel, kan ventilatoren kobles til en stikkontakt som er i samsvar med gjeldende forskrifter og er plassert på et tilgjengelig sted, også etter installasjonen. Hvis ventilatoren ikke leveres med støpsel (direkte tilkobling til strømnettet) eller hvis støpslet ikke er plassert på et tilgjengelig sted etter installasjonen, må det brukes en topolet bryter i samsvar med standardene, som sikrer fullstendig frakobling av strømnettet i tilfelle overstrøm i kategori III, i samsvar med installasjonsveiledningen.

Advarsel! Før du kobler ventilatorkretsen til strømnettet igjen for å kontrollere om alt virker, må du alltid sjekke at strømledningen er riktig montert.

Ventilatoren er utstyrt med en spesiell strømledning; hvis ledningen blir skadet, må du bestille en ny fra teknisk kundeservice.

Montering

Svært tungt produkt; håndtering og installasjon må utføres av minst to personer. Før installasjon:

• Kontroller at produktet du har kjøpt, har en egnet størrelse for det valgte installasjonsområdet. Fjern kullfilteret/-filtrene hvis dette/disse følger med (se også avsnittet om dette). Dette/disse skal bare monteres hvis du vil bruke ventilatoren i et filtreringssystem.
• Kontroller at det ikke av transportgrunner er plassert noe medfølgende materiale på innsiden av ventilatoren (f.eks. pakker med skruer, garantier, osv.). Fjern eventuelt slikt materiale og ta vare på det. Hvis mulig må du koble fra og flytte frittstående eller innebygd komfyr fra skapåpningen for å gi bedre tilgang til bakveggen/taket. Ellers kan du legge et tykt beskyttelsesdeksel over kjøkkenbenken, koketoppen eller komfyren for å beskytte mot skader og avfall. Velg et flatt område for montering av enheten. Dekk underlaget med et beskyttelsesdeksel, og plasser alle delene til ventilatoren og maskinvaren oppå dette. I tillegg må du kontrollere om det finnes en tilgjengelig stikkontakt i nærheten av installasjonsområdet for ventilatoren (i et område som er tilgjengelig også etter at ventilatoren er montert), og at det er mulig å koble til en avtrekksenhet på utsiden (bare versjoner med avtrekk).
• Utfør alt nødvendig murarbeid (f.eks. installasjon av en stikkontakt og/eller et hull til gjennomføring av avtrekksrøret).

Ventilatoren leveres med ekspansjonsplugger slik at den kan festes til de fleste typer vegger/tak. Men en kvalifisert fagtekniker må kontrollere om materialet er egnet i forhold til typen vegg/tak. Veggen/taket må være solid nok til å tåle tyngden av ventilatoren. Ikke bruk fliser, mur eller silikon for å feste ventilatoren til veggen. Bruk bare overflatemontering.

FUNKSJONER

Bruk den høye sugehastigheten ved konsentrert matos. Vi anbefaler at avtrekkshetten slås på fem minutter før matlaging, at den blir stående på under hele prosessen og i 15 minutter etter at maten er ferdig.

Betjeningspanel

A - Lysbryter B - Strømbryter C - Hastighetsbrytere

For å slå lyset i ventilatoren på eller av

Trykk på knappen A.

For å slå på ventilatoren eller endre hastighet når ventilatoren går

Trykk på knappen C for første, andre eller tredje hastighetsnivå etter behov.

Eller hvis apparatet er tilkoblet med støpsel og stikkontakt, må du trekke støpselet ut av stikkontakten.

Rengjøring

Ventilatoren må rengjøres regelmessig innvendig og utvendig (minst like ofte som fettfiltre). Rengjør med en klut fuktet i nøytralt oppvaskmiddel. Ikke bruk slipende produkter. IKKE BRUK SPIRIT!

ADVARSEL! Manglende overholdelse av anvisningene for rengjøring av ventilatoren og utskifting av filtrene kan medføre brannfare. Derfor anbefaler vi at disse instruksjonene følges. Produsenten fraskriver seg ethvert ansvar for skade på motoren eller brannskade som skyldes feil vedlikehold eller manglende overholdelse av sikkerhetsreglene ovenfor.

Filtre

Fettfilter av metall samler opp fetpartikler fra matlagingen. Fettfilteret må rengjøres en gang i måneden med ikke-aggressive rengjøringsmidler, enten for hånd eller i oppvaskmaskin. Oppvaskmaskinen må i så fall stilles inn på en lav temperatur og et kort program. Hvis fettfilteret vaskes i oppvaskmaskin, kan det bli misfarget, men dette betyr ingenting for filtreringsevnen. Du fjerner fettfilteret ved å trekke i det fjærbelastede håndtaket.

Fettfilter av papir (syntetisk) må skiftes ut minst annenhver måned eller når fargen vises gjennom hullene i risten. Papirfilteret er farget på den ene siden. Denne fargen skal ikke vises gjennom hullene i risten når filteret er installert.

Kullfilter (bare med filtersystem) suger opp ubehagelig lukt fra matlagingen. Etter langvarig bruk mettes kullfilteret, tiden avhenger av typen tilberedning og hvor ofte fettfilteret rengjøres. Uansett er det nødvendig å skifte ut patronen minst hver fjerde måned. Kullfilteret kan IKKE vaskes eller renses.

Skifte lyspære

Ventilatorene har et belysningssystem basert på LED-teknologi. LED-lysene sørger for optimal belysning, varer inntil 10 ganger lengre enn vanlige lyspærer og sparer inntil 90 % av strømmen.

Hvis du ønsker mer informasjon, kan du se installasjonstegning nr. 20 og nr. 21 i håndboken.

Tips om energisparing

1) Når du starter matlagingen, setter du ventilatoren på minste hastighet, for å kontrollere fuktigheten og fjerne matos. 2) Bruk den høye tilleggshastigheten bare når det er strengt nødvendig. 3) Øk hastigheten på ventilatoren bare når det er nødvendig på grunn av dampmengden. 4) Hold filteret(-filtrene) på ventilatoren rene for å sikre mest mulig effektiv oppsuging av fett og lukt.
