WHU529EBRS - Okap GORENJE - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia WHU529EBRS GORENJE w formacie PDF.
| Typ produktu | Okap kuchenny |
| Marka | Gorenje |
| Model | WHU529EBRS |
| Działanie | Wyciąg lub recyrkulacja |
| Liczba prędkości | 3 prędkości (1, 2, 3) |
| Oświetlenie | LED, 1 żarówka E14 4W |
| Sterowanie | Przyciski mechaniczne: oświetlenie, wyłącznik, prędkości |
| Filtr tłuszczowy | Metalowy, zmywalny w zmywarce (1 raz w miesiącu) |
| Filtr węglowy | Opcjonalny (recyrkulacja), wymieniać co 4 miesiące |
| Minimalna odległość nad płytą elektryczną | 50 cm |
| Minimalna odległość nad płytą gazową | 65 cm |
| Zasilanie elektryczne | 230 V ~ 50 Hz |
| Instalacja | Ścienna lub sufitowa, wymaga 2 osób |
| Akcesoria w zestawie | Kołki rozporowe, śruby montażowe |
| Bezpieczeństwo | Zalecany wyłącznik dwubiegunowy |
| Konserwacja | Miesięczne czyszczenie wewnątrz/zewnątrz, filtry tłuszczowe miesięcznie, węglowy co 4 miesiące |
| Możliwość naprawy | Żarówka LED wymienna, filtry wymienne |
| Instrukcja dostępna w językach | francuskim, angielskim, niemieckim, hiszpańskim, itd. |
Często zadawane pytania - WHU529EBRS GORENJE
Pytania użytkowników dotyczące WHU529EBRS GORENJE
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Okap w formacie PDF za darmo! Znajdź swoją instrukcję WHU529EBRS - GORENJE i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. WHU529EBRS marki GORENJE.

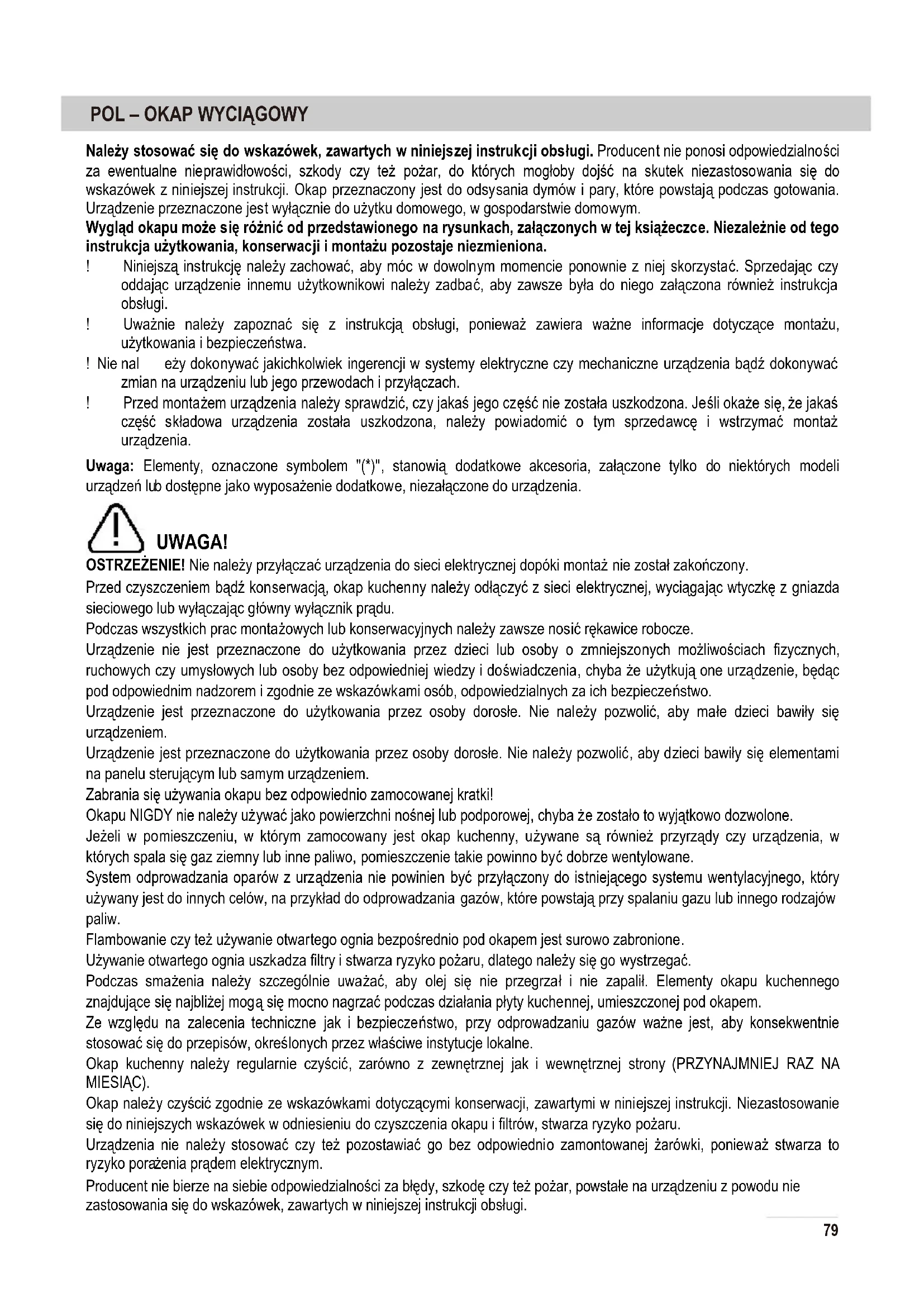

INSTRUKCJA OBSŁUGI WHU529EBRS GORENJE
Należy stosować się do wskazówek zawartych w niniejszej instrukcji obsługi. Producent nie ponosi odpowiedzialności za ewentualne nieprawidłowości, szkody czy też pożar, do których mogłoby dojść na skutek niedostosowania się do wskazówek z niniejszej instrukcji. Okap przeznaczony jest do odsysania dymów i pary, które powstają podczas gotowania. Urządzenie przeznaczone jest wyłącznie do użytku domowego, w gospodarstwie domowym.
Wygląd okapu może różnić się od przedstawionego na rysunkach, załączonych w tej książeczce. Niezależnie od tego instrukcja użytkowania, konserwacji i montażu pozostaje niezmieniona.
! Niniejszą instrukcję należy zachować, aby móc w dowolnym momencie ponownie z niej skorzystać. Sprzedając lub oddając urządzenie innemu użytkownikowi, należy zadbać, aby zawsze była do niego załączona również instrukcja obsługi. ! Uważnie należy zapoznać się z instrukcją obsługi, ponieważ zawiera ważne informacje dotyczące montażu, użytkowania i bezpieczeństwa. ! Nie należy dokonywać jakichkolwiek ingerencji w systemy elektryczne czy mechaniczne urządzenia bądź dokonywać zmian na urządzeniu lub jego przyłączach. ! Przed montażem urządzenia należy sprawdzić, czy żadna z jego części nie została uszkodzona. Jeśli okaże się, że...
Uwaga: Elementy oznaczone symbolem "(*)" stanowią dodatkowe akcesoria, załączone tylko do niektórych modeli urządzeń lub dostępne jako wyposażenie dodatkowe, niezałączone do urządzenia.
UWAGA!
OSTRZEŻENIE! Nie należy przyłączać urządzenia do sieci elektrycznej dopóki montaż nie został zakończony.
Przed czyszczeniem lub konserwacją okap kuchenny należy odłączyć od sieci elektrycznej, wyjmując wtyczkę z gniazda sieciowego lub wyłączając główny wyłącznik prądu.
Podczas wszystkich prac montażowych lub konserwacyjnych należy zawsze nosić rękawice robocze.
Urządzenie nie jest przeznaczone do użytkowania przez dzieci lub osoby o zmniejszonych możliwościach fizycznych, ruchowych czy umysłowych lub osoby bez odpowiedniej wiedzy i doświadczenia, chyba że użytkują one urządzenie będąc pod odpowiednim nadzorem i zgodnie ze wskazówkami osób odpowiedzialnych za ich bezpieczeństwo.
Urządzenie jest przeznaczone do użytkowania przez osoby dorosłe. Nie należy pozwolić, aby dzieci bawiły się urządzeniem.
Urządzenie jest przeznaczone do użytkowania przez osoby dorosłe. Nie należy pozwolić, aby dzieci bawiły się elementami na panelu sterującym lub samym urządzeniem.
Zabrania się używania okapu bez odpowiednio zamocowanej kratki!
Okapu NIGDY nie należy używać jako powierzchni nośnej lub podporowej, chyba że zostało to wyjątkowo dozwolone.
Jeżeli w pomieszczeniu, w którym zamocowany jest okap kuchenny, używane są również przyrządy czy urządzenia, w których spala się gaz ziemny lub inne paliwo, pomieszczenie takie powinno być dobrze wentylowane.
System odprowadzania oparów z urządzenia nie powinien być przyłączony do istniejącego systemu wentylacyjnego, który używany jest do innych celów, na przykład do odprowadzania gazów, które powstają przy spalaniu gazu lub innego rodzajów paliw.
Flambirowanie czy też używanie otwartego ognia bezpośrednio pod okapem jest surowo zabronione.
Używanie otwartego ognia uszkadza filtry i stwarza ryzyko pożaru, dlatego należy się go wystrzegać.
Podczas smażenia należy szczególnie uważać, aby olej się nie przegrzał i nie zapalił. Elementy okapu kuchennego znajdujące się najbliżej mogą się mocno nagrzać podczas działania płyty kuchennej, umieszczonej pod okapem.
Ze względu na zalecenia techniczne jak i bezpieczeństwo, przy odprowadzaniu gazów ważne jest, aby konsekwentnie stosować się do przepisów, określonych przez właściwe instytucje lokalne.
Okap kuchenny należy regularnie czyścić, zarówno z zewnętrznej jak i wewnętrznej strony (PRZYNAJMNIEJ RAZ NA MIESIĄC).
Okap należy czyścić zgodnie ze wskazówkami dotyczącymi konserwacji, zawartymi w niniejszej instrukcji. Niezastosowanie się do niniejszych wskazówek w odniesieniu do czyszczenia okapu i filtrów, stwarza ryzyko pożaru.
Urządzenia nie należy stosować czy też pozostawiać go bez odpowiednio zamontowanej żarówki, ponieważ stwarza to ryzyko porażenia prądem elektrycznym.
Producent nie bierze na siebie odpowiedzialności za błędy, szkody czy też pożar, powstałe w urządzeniu z powodu nie zastosowania się do wskazówek, zawartych w niniejszej instrukcji obsługi.
Urządzenie oznakowane jest zgodnie z dyrektywą europejską 2002/96/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego. Prawidłowo utylizując niniejszy produkt, zapobiega się niekorzystnym wpływom na środowisko i zdrowie ludzi, do czego mogłoby doprowadzić nieodpowiednie usuwanie niniejszego urządzenia po zakończeniu ich przydatności użytkowej.
Symbol na produkcie lub jego opakowaniu, czy też w przystawionych do niego dokumentach, oznacza, że niniejszego urządzenia nie należy traktować jako zwykłego odpadu komunalnego, ale że należy je przekazać do właściwego punktu zbiórki i uzdatniania sprzętu elektrotechnicznego i elektronicznego. Urządzenie należy usunąć zgodnie z lokalnymi przepisami o ochronie środowiska, odnoszącymi się do składowania odpadów.
W celu uzyskania dalszych i bardziej szczegółowych informacji, dotyczących prawidłowej utylizacji, zbierania i recyklingu niniejszego urządzenia, należy zwrócić się do właściwych organów władz lokalnych, lokalnego przedsiębiorstwa komunalnego lub do sklepu, gdzie zakupione zostało urządzenie.
Urządzenie zostało zaprojektowane, przetestowane i wykonane zgodnie z następującymi normami bądź przepisami:
Bezpieczeństwo: EN/IEC 60335-1: EN/IEC 60335-2-31. EN/IEC 62233. - Efektywność działania: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. EMC (kompatybilność elektromagnetyczna): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Zalecenia dotyczące prawidłowego użytkowania, zmniejszające wpływ na środowisko: Włączyć okap na najniższej prędkości, gdy rozpoczyna się gotowanie. Pozostawić go włączonego jeszcze przez kilka minut po zakończeniu gotowania. Prędkość działania należy podwyższyć jedynie w przypadku większej ilości dymu i pary, szczególnie intensywne działanie czy też wysoka prędkość należy stosować w skrajnych sytuacjach. Aby zachować wysoką efektywność usuwania nieprzyjemnych zapachów, należy w razie potrzeby wymieniać filtry węglowe (bądź filtr węglowy). W razie potrzeby należy też czyścić filtr tłuszczowy (bądź filtr tłuszczowy), w celu zachowania ich wysokiej efektywności działania. Stosować należy rury odprowadzające o najniższej średnicy, podanej w niniejszej instrukcji obsługi, efektywność będzie wówczas optymalna przy najniższym poziomie hałasu.
Dodatkowe zalecenia montażu:
Do montażu należy stosować jedynie śruby mocujące, załączone do urządzenia. Jeżeli śruby nie zostały załączone, należy kupić śruby odpowiedniego typu. Użyć należy śrub o odpowiedniej długości, zgodnie z danymi z instrukcji montażu.
W razie jakichkolwiek wątpliwości zalecamy skontaktować się z upoważnionym serwisem, działem pomocy użytkownikom lub inną specjalistycznie wyszkoloną osobą.
OSTRZEŻENIE! Jeżeli śruby lub obudowa nie zostaną zamocowane zgodnie z niniejszą instrukcją obsługi, może to spowodować ryzyko porażenia prądem elektrycznym.
SPOSÓB UŻYTKOWANIA
Okap kuchenny wykonany jest w taki sposób, że może być używany w wersji wyciągu albo pochłaniacza zapachów.
Wersja wyciągu
W tym przypadku dymy zostają odprowadzone na zewnątrz za pomocą specjalnej rury, przyłączonej za pomocą odpowiedniego kołnierza łącznikowego, znajdującego się w górnej części okapu.
Uwaga! Rura nie została załączona i należy ją kupić osobno. Średnica rury odprowadzającej powinna być równa średnicy kołnierza łącznikowego.
W poziomym odcinku rura powinna być nieco wygięta do góry (o około 10°), żeby ułatwić odprowadzenie powietrza z pomieszczenia na zewnątrz.
Uwaga! Jeżeli okap wyposażony jest w filtry węglowe, należy je usunąć.
Do połączenia okapu i otworu w ścianie do odprowadzania oparów bądź gazów należy zastosować rurę o średnicy jednakowej średnicy otworu wylotowego w okapie (kołnierz łącznikowy).
Jeżeli średnica rury lub otworu w ścianie jest mniejsza, moc odsysania będzie niższa, a poziom hałasu w znacznym stopniu się podwyższy.
W takich przypadkach producent uchyla się od jakiejkolwiek odpowiedzialności.
Rura odprowadzająca powietrze powinna być jak najkrótsza.
Montując rurę odprowadzającą powietrze należy zadbać, aby miała jak najmniej załamań. Największy dozwolony kąt załamania wynosi 90°.
Należy unikać większych zmian przekroju rury odprowadzającej powietrze. Wewnętrzna powierzchnia rury odprowadzającej powietrze powinna być jak najgładsza. Rura odprowadzająca powietrze powinna być wykonana z materiałów posiadających odpowiednie certyfikaty.
Wersja pochłaniacza
Dla tej wersji potrzebny jest jeden filtr węglowy, który należy nabyć w sklepie z urządzeniami gospodarstwa domowego.
Filtr usuwa tłuszcze i zapachy z odsysanego powietrza, a następnie tak oczyszczone powietrze oddaje do pomieszczenia przez szczeliny wyjściowe w górnej części urządzenia.
MONTAŻ
Minimalna odległość pomiędzy powierzchnią nośną płyty kuchennej a najniższym elementem okapu nie powinna być mniejsza niż 50 cm w przypadku elektrycznych płyt kuchennych, bądź 65 cm w przypadku gazowych lub kombinowanych płyt kuchennych.
Jeśli w instrukcji montażu gazowej płyty kuchennej podana jest większa odległość, należy to uwzględnić.
Przyłączenie do sieci elektrycznej
Parametry instalacji elektrycznej powinny odpowiadać danym technicznym podanym na tabliczce znamionowej, znajdującej się wewnątrz okapu. Jeżeli na przewodzie przyłączeniowym okapu znajduje się wtyczka, należy przyłączyć za pomocą wtyczki, odpowiadającej obowiązującym przepisom i umieszczonej w taki sposób, że po montażu jest ona łatwo dostępna. Jeśli przewód przyłączeniowy nie jest wyposażony we wtyczkę (bezpośrednie przyłączenie do sieci elektrycznej) lub jeżeli wtyczka po zakończonym montażu nie jest łatwo dostępna, należy zainstalować dwubiegunowy wyłącznik, odpowiadający normom i zapewniający całkowite odcięcie urządzenia od sieci elektrycznej w warunkach przepięciowych klasy III, zgodnie z instrukcją montażu.
Ostrzeżenie! Zanim okap zostanie ponownie przyłączony do sieci elektrycznej i zostanie przetestowany, zawsze należy sprawdzić, czy przewód przyłączeniowy został prawidłowo zamocowany.
Okap wyposażony jest w specjalny przewód przyłączeniowy; należy go wymienić w serwisie naprawczym.
Typ montażu
Urządzenie jest bardzo ciężkie. Przy przemieszczaniu okapu i przy jego montażu powinny uczestniczyć przynajmniej dwie osoby. Przed rozpoczęciem montażu:
Należy sprawdzić, czy zakupiony produkt jest odpowiedniej wielkości, biorąc pod uwagę wybrany obszar montażu. - Ustalić należy filtry węglowe (czy filtr węglowy) ( ), jeżeli są załączone (patrz: odnośny rozdział). Filtry węglowe (czy filtr węglowy) należy zamocować, jeżeli okap będzie używany jako pochłaniacz. Sprawdzić należy, czy wewnątrz okapu nie znajduje się jeszcze jakiś materiał lub inny przedmiot (który mógłby tam przedostać się podczas transportu, np. woreczek ze śrubami ( ), karta gwarancyjna (*) itd.) i je w razie potrzeby usunąć. - Jeśli jest to możliwe, należy odsunąć i przesunąć wolnostojącą kuchenkę lub kuchenkę, którą można pchnąć w wolną przestrzeń pomiędzy elementami kuchennymi, zapewniając sobie w ten sposób łatwiejszy dostęp do ściany za płytą kuchenną lub do sufitu. Jeżeli nie jest to możliwe, płytę kuchenną lub kuchenkę należy pokryć grubą matą ochronną, zabezpieczając przed uszkodzeniami i ciałami obcymi. Do składania elementów urządzenia należy wybrać równe podłoże. To podłoże należy pokryć matą ochronną, na której należy postawić wszystkie części składowe okapu kuchennego oraz elementy mocujące. - Ponadto należy sprawdzić, czy w pobliżu miejsca, gdzie zamierza się zamontować okap (miejsce, które będzie dostępne również po zakończeniu montażu okapu), jest dostępne gniazdko elektryczne oraz czy możliwe jest przyłączenie do instalacji odprowadzającej opary na zewnątrz. Wykonać należy wszystkie potrzebne prace budowlane (np. montaż gniazdka elektrycznego i/lub wykonanie otworu na rurę odprowadzającą).
W celu zamocowania okapu do większości rodzajów ścian lub sufitów, załączone zostały kołki rozporowe. Niezależnie od tego, odpowiednio do tego wyszkolony specjalista powinien sprawdzić, czy materiały są odpowiednie do rodzaju bądź typu ściany/sufitu. Ściana bądź sufit powinny być na tyle stabilne, aby wytrzymać ciężar okapu. Nie należy próbować zamontować urządzenia w ścianie czy też zabudować go za pomocą płytek, masy fugowej bądź tynku lub kitu silikonowego. Urządzenie przeznaczone jest tylko do montażu naściennego.
DZIAŁANIE
Wysoką prędkość odsysania należy stosować jedynie w przypadku wysokiej koncentracji oparów podczas gotowania. Zaleca się, aby okap włączyć na 5 minut przed rozpoczęciem gotowania, pozostawić go włączonego podczas gotowania oraz pozwolić, aby działał jeszcze przez około 15 minut po zakończeniu gotowania.
Panel sterujący
A - Przycisk włączania światła B - Przycisk wyłączania C - Przyciski ustawienia prędkości działania okapu
W celu wyłączenia światła w okapie:
Przycisnąć należy przycisk A.
W celu włączenia okapu lub zmiany prędkości działania w dowolnym momencie, gdy okap jest już włączony:
Przycisnąć należy przycisk C, aby włączyć pierwszy, drugi lub trzeci stopień prędkości działania, w zależności od potrzeby.
W celu wyłączenia okapu:
Przycisnąć należy przycisk B.
KONSERWACJA
UWAGA! Przed jakimikolwiek pracami konserwacyjnymi lub ingerencją w okap należy wyłączyć go z sieci elektrycznej, wyłączając go przy przełączniku i usuwając bezpiecznik przełącznika.
Jeżeli urządzenie przyłączone jest do sieci elektrycznej za pomocą wtyczki, wówczas wtyczkę można wysunąć z gniazdka.
Czyszczenie
Okap należy regularnie czyścić (przynajmniej tak samo często, jak czyszczony jest filtr tłuszczowy), zarówno z wewnętrznej, jak i zewnętrznej strony. Czyszczenie należy wykonywać, używając do tego ściereczki nasączonej neutralnym środkiem czyszczącym. Nie stosować agresywnych ani ścierających środków czyszczących. NIE STOSOWAĆ ALKOHOLU!
OSTRZEŻENIE: Zaniedbując podstawowe zalecenia dotyczące czyszczenia okapu i wymiany filtrów, stwarza się ryzyko wybuchu pożaru. Dlatego zaleca się stosowanie do zaleceń. Producent uchyla się od jakiejkolwiek odpowiedzialności za uszkodzenia silnika lub szkody powstałe na skutek wybuchu pożaru, jeśli uszkodzenia te lub szkody są skutkiem niedopowiedniej konserwacji lub niedostosowania się do powyżej wymienionych zaleceń bezpieczeństwa.
Filtry
Metalowy filtr tłuszczowy zatrzymuje cząstki tłuszczu, uwalniające się podczas gotowania. Filtr tłuszczowy należy czyścić raz w miesiącu za pomocą delikatnych środków czyszczących, ręcznie lub w zmywarce do naczyń, ustawionej na krótki program i niską temperaturę. Jeśli filtr jest myty w zmywarce do naczyń, może się odbarwić, co w żaden sposób nie wpływa na efektywność filtrowania. Filtr tłuszczowy należy wysunąć, zwalniając uchwyt sprężynowy.
Papierowe (syntetyczne) filtry tłuszczowe należy wymieniać co dwa miesiące lub gdy przez szczeliny w kratce widoczny jest kolor filtra. Papierowy filtr jest kolorowy tylko z jednej strony. Mocując filtr, kolorowa strona nie powinna być widoczna przez szczeliny w kratce.
Filtr węglowy (tylko w wersji pochłaniacza) pochłania nieprzyjemne zapachy, powstające podczas gotowania. Po dłuższym użytkowaniu dochodzi do nasycenia się filtra - w zależności od sposobu gotowania i tego, jak często czyszczony jest filtr tłuszczowy. W każdym przypadku filtr węglowy należy wymieniać co cztery miesiące. Filtra węglowego NIE wolno myć ani regenerować.
Wymiana żarówek
Okap jest wyposażony w system oświetlenia, bazujący na technologii LED. Żarówki LED zapewniają optymalne oświetlenie, okres ich eksploatacji jest 10-krotnie dłuższy niż okres eksploatacji zwykłych żarówek, a równocześnie umożliwiają 90% oszczędność energii elektrycznej.
Wymień uszkodzoną lampę. Używaj tylko lamp E14 LED 4Wx1.
Więcej szczegółów można znaleźć na rysunkach montażowych nr 20 i 21 w instrukcji.
Wskazówki dotyczące oszczędzania energii elektrycznej
1) Okap należy włączyć na początku gotowania, ustawiając najniższą prędkość działania, aby kontrolować wilgoć i odprowadzać zapachy powstające podczas gotowania. 2) Wysokiej prędkości należy używać jedynie, gdy jest to faktycznie konieczne. 3) Prędkość działania okapu należy podwyższyć tylko wtedy, gdy jest to konieczne ze względu na ilość oparów. 4) Aby uzyskać optymalną skuteczność usuwania tłuszczu i zapachów, należy dbać o czystość filtra bądź filtrów zamocowanych w okapie.
