NÁVOD NA OBSLUHU K7 Smart Control Home Kärcher

vybaveného bezdrôtovou technológiou Bluetooth. Na tento účel je potrebná aplikácia KÄRCHER Home & Garden. Aplikácia navyše obsahuje: Informácie o montáži a uvedení do prevádzky Informácie o oblastiach použitia Tipy a triky Často kladené otázky s podrobnou pomocou pri po- ruchách Pripojenie k servisnému stredisku KÄRCHER Aplikáciu si môžete stiahnuť tu: Ochranná známka Slovná známka a logá

Bluetooth sú registrované ochranné známky spoločnosti Bluetooth SIG, Inc. Akékoľvek používanie týchto známok spoločnosťou Alfred Kärcher SE & Co. KG prebieha na základe li- cencie. Google Play™ a Android™ sú ochranné známky alebo registrované ochranné známky spoločnosti Google Inc. Apple

sú ochranné známky alebo re- gistrované ochranné známky spoločnosti Apple Inc. Ochrana životného prostredia Obalové materiály sú recyklovateľné. Obaly zlik- vidujte ekologickým spôsobom. Elektrické a elektronické zariadenia obsahujú cenné recyklovateľné materiály a často aj kompo- nenty ako napr. batérie, akumulátory alebo olej, ktoré pri nesprávnej manipulácii alebo likvidácii Incertitudine K

• dB(A) 95 95 Všeobecné upozornenia p. 134
• KÄRCHER Home & Garden App p. 134
• Ochrana životného prostredia p. 134

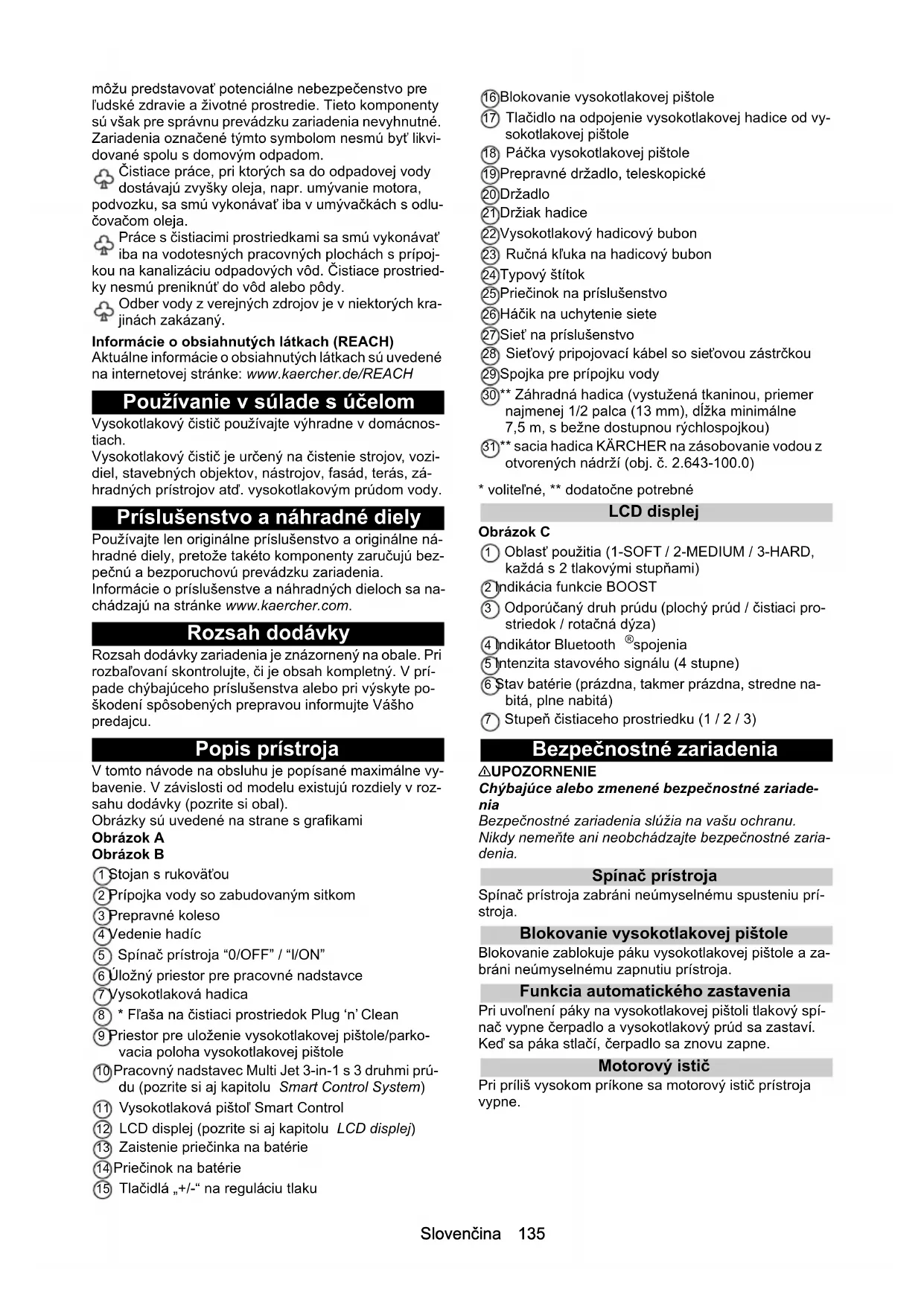

• Používanie v súlade s účelom p. 135
• Príslušenstvo a náhradné diely p. 135
• Rozsah dodávky p. 135
• Popis prístroja p. 135
• Bezpečnostné zariadenia p. 135
• Symboly na prístroji p. 136
• Montáž p. 136
• Prvé uvedenie do prevádzky p. 136
• K 7 Premium Smart Control Smart Control Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. Reiser Uvedenie do prevádzky p. 136
• Prevádzka p. 137
• Preprava p. 138
• Skladovanie p. 138
• Ošetrovanie a údržba p. 139
• Pomoc pri poruchách p. 139
• Záruka p. 140
• Technické údaje p. 140
• EÚ vyhlásenie o zhode Slovenčina 135 môžu predstavovať potenciálne nebezpečenstvo pre ľudské zdravie a životné prostredie. Tieto komponenty sú však pre správnu prevádzku zariadenia nevyhnutné. Zariadenia označené týmto symbolom nesmú byť likvi- dované spolu s domovým odpadom. Čistiace práce, pri ktorých sa do odpadovej vody dostávajú zvyšky oleja, napr. umývanie motora, podvozku, sa smú vykonávať iba v umývačkách s odlu- čovačom oleja. Práce s čistiacimi prostriedkami sa smú vykonávať iba na vodotesných pracovných plochách s prípoj- kou na kanalizáciu odpadových vôd. Čistiace prostried- ky nesmú preniknúť do vôd alebo pôdy. Odber vody z verejných zdrojov je v niektorých kra- jinách zakázaný. Informácie o obsiahnutých látkach (REACH) Aktuálne informácie o obsiahnutých látkach sú uvedené na internetovej stránke: www.kaercher.de/REACH Používanie v súlade s účelom Vysokotlakový čistič používajte výhradne v domácnos- tiach. Vysokotlakový čistič je určený na čistenie strojov, vozi- diel, stavebných objektov, nástrojov, fasád, terás, zá- hradných prístrojov atď. vysokotlakovým prúdom vody. Príslušenstvo a náhradné diely Používajte len originálne príslušenstvo a originálne ná- hradné diely, pretože takéto komponenty zaručujú bez- pečnú a bezporuchovú prevádzku zariadenia. Informácie o príslušenstve a náhradných dieloch sa na- chádzajú na stránke www.kaercher.com. Rozsah dodávky Rozsah dodávky zariadenia je znázornený na obale. Pri rozbaľovaní skontrolujte, či je obsah kompletný. V prí- pade chýbajúceho príslušenstva alebo pri výskyte po- škodení spôsobených prepravou informujte Vášho predajcu. Popis prístroja V tomto návode na obsluhu je popísané maximálne vy- bavenie. V závislosti od modelu existujú rozdiely v roz- sahu dodávky (pozrite si obal). Obrázky sú uvedené na strane s grafikami Obrázok A Obrázok B 1 Stojan s rukoväťou 2 Prípojka vody so zabudovaným sitkom 3 Prepravné koleso 4 Vedenie hadíc 5 Spínač prístroja “0/OFF” / “I/ON” 6 Úložný priestor pre pracovné nadstavce 7 Vysokotlaková hadica 8 * Fľaša na čistiaci prostriedok Plug ‘n’ Clean 9 Priestor pre uloženie vysokotlakovej pištole/parko- vacia poloha vysokotlakovej pištole 10 Pracovný nadstavec Multi Jet 3-in-1 s 3 druhmi prú- du (pozrite si aj kapitolu Smart Control System) 11 Vysokotlaková pištoľ Smart Control 12 LCD displej (pozrite si aj kapitolu LCD displej) 13 Zaistenie priečinka na batérie 14 Priečinok na batérie 15 Tlačidlá „+/-“ na reguláciu tlaku 16 Blokovanie vysokotlakovej pištole 17 Tlačidlo na odpojenie vysokotlakovej hadice od vy- sokotlakovej pištole 18 Páčka vysokotlakovej pištole 19 Prepravné držadlo, teleskopické 20 Držadlo 21 Držiak hadice 22 Vysokotlakový hadicový bubon 23 Ručná kľuka na hadicový bubon 24 Typový štítok 25 Priečinok na príslušenstvo 26 Háčik na uchytenie siete 27 Sieť na príslušenstvo 28 Sieťový pripojovací kábel so sieťovou zástrčkou 29 Spojka pre prípojku vody 30 ** Záhradná hadica (vystužená tkaninou, priemer najmenej 1/2 palca (13 mm), dĺžka minimálne 7,5 m, s bežne dostupnou rýchlospojkou) 31 ** sacia hadica KÄRCHER na zásobovanie vodou z otvorených nádrží (obj. č. 2.643-100.0) p. 140

• voliteľné, ** dodatočne potrebné LCD displej Obrázok C 1 Oblasť použitia (1-SOFT / 2-MEDIUM / 3-HARD, každá s 2 tlakovými stupňami) 2 Indikácia funkcie BOOST 3 Odporúčaný druh prúdu (plochý prúd / čistiaci pro- striedok / rotačná dýza) 4 Indikátor Bluetooth

spojenia 5 Intenzita stavového signálu (4 stupne) 6 Stav batérie (prázdna, takmer prázdna, stredne na- bitá, plne nabitá) 7 Stupeň čistiaceho prostriedku (1 / 2 / 3) Bezpečnostné zariadenia 몇 UPOZORNENIE Chýbajúce alebo zmenené bezpečnostné zariade- nia Bezpečnostné zariadenia slúžia na vašu ochranu. Nikdy nemeňte ani neobchádzajte bezpečnostné zaria- denia. Spínač prístroja Spínač prístroja zabráni neúmyselnému spusteniu prí- stroja. Blokovanie vysokotlakovej pištole Blokovanie zablokuje páku vysokotlakovej pištole a za- bráni neúmyselnému zapnutiu prístroja. Funkcia automatického zastavenia Pri uvoľnení páky na vysokotlakovej pištoli tlakový spí- nač vypne čerpadlo a vysokotlakový prúd sa zastaví. Keď sa páka stlačí, čerpadlo sa znovu zapne. Motorový istič Pri príliš vysokom príkone sa motorový istič prístroja vypne.136 Slovenčina Symboly na prístroji Montáž Obrázky sú uvedené na strane s grafikami. Na prístroj pred jeho uvedením do prevádzky namontuj- te voľne priložené diely. Montáž siete na príslušenstvo

1. Sieť na príslušenstvo zaveste na háčiky.

Obrázok D Vysokotlakovú hadicu pretlačte cez vedenie hadice

1. Vysokotlakovú hadicu zozadu zasuňte cez vedenie

hadice. Obrázok E Montáž spojky pre prípojku vody

1. Spojku pre prípojku vody priskrutkujte na prípojku

vody prístroja. Obrázok F Prvé uvedenie do prevádzky Upozornenie Ak prístroj nechcete ovládať pomocou mobilného zaria- denia na základe Bluetooth

spojenia, tak musíte vyko- nať iba kroky uvedené v časti „Pripojenie vysokotlakovej pištole“. Stiahnutie aplikácie a zaregistrovanie prístroja

3. Prihláste sa v aplikácii KÄRCHER Home & Garden.

V prípade potreby si na tento účel vytvorte konto.

4. Naskenujte priložený QR kód.

Dôjde k zaregistrovaniu vysokotlakového čističa. Upozornenie Ak priložený QR kód nemáte poruke, tak prístroj môžete zaregistrovať aj pomocou čísla dielu a sériového čísla. Obe čísla sú uvedené na typovom štítku.

5. Postupujte podľa pokynov uvedených v aplikácii

do zásuvky. Prístroj sa na 60 sekúnd prepne do režimu pripája- nia. Počas tejto doby je možné pripojiť vysokotlako- vú pištoľ.

7. Po dobu minimálne 3 sekúnd súčasne stlačte tla-

čidlo “+” a tlačidlo “-” na vysokotlakovej pištoli a po- držte ich stlačené. V prípade úspešného pripojenia sa na displeji zo- brazia tlakové stupne, ako aj symbol bezdrôtového a Bluetooth

spojenia. Obrázok G Prístroj Bluetooth

spojenie medzi mobilným zaria- dením a vysokotlakovým čističom sa vytvorí auto- maticky. Upozornenie V prípade potreby môžete Bluetooth

spojenie vytvoriť aj dodatočne, a to stlačením tlačidla „-“ a jeho podrža- ním po dobu 10 sekúnd.

8. V prípade zlyhania pokusu o pripojenie:

aSieťovú zástrčku vysokotlakového čističa vytiah- nite zo zásuvky. bPočkajte 20 sekúnd. c Znovu pripojte vysokotlakovú pištoľ. Uvedenie do prevádzky Upozornenie Dbajte na to, aby v bode pripojenia nedošlo k prekroče- niu maximálne povolenej impedancie siete (pozrite si kapitolu Technické údaje). V prípade nejasností týkajúcich sa impedancie siete prí- tomnej vo vašom bode pripojenia sa skontaktujte s va- ším dodávateľom elektrickej energie.

1. Zariadenie umiestnite na rovnú plochu.

2. Pri prístrojoch s hadicovým bubnom:

Vysokotlakovú hadicu celkom odviňte z hadicového bubna.

3. Pri prístrojoch bez hadicového bubna:

Vysokotlako- vú hadicu úplne odviňte a uvoľnite všetky slučky a pretočenia.

pištole tak, aby došlo k jej počuteľnému zacvaknu- tiu. Upozornenie Dbajte na správne zarovnanie vsuvky. Obrázok H

7. Sieťovú zástrčku zasuňte do zásuvky.

Zásobovanie vodou Pripojovacie hodnoty sú uvedené na typovom štítku ale- bo v kapitole Technické údaje. Dodržiavajte predpisy dodávateľa vody. POZOR Škody spôsobené znečistenou vodou Nečistoty vo vode môžu spôsobiť poškodenie čerpadla a príslušenstva. Spoločnosť KÄRCHER ponúka na ochranu použitie vodného filtra KÄRCHER (špeciálne príslušenstvo, ob- jednávacie číslo 4.730-059). Pripojenie na vodovodné potrubie POZOR Hadicová spojka s Aquastopom na prípojke vody prístroja Poškodenie čerpadla Na prípojke vody prístroja nikdy nepoužívajte hadicovú spojku s Aquastopom. Na kohútik môžete použiť spojku Aquastop.

1. Záhradnú hadicu nastrčte na spojku pre prípojku vo-

Obrázok I Nasávanie vody z otvorených nádrží Tento vysokotlakový čistič spolu s nasávacou hadicou KÄRCHER so spätným ventilom (špeciálne príslušen- stvo, objednávacie číslo 2.643-100) je vhodný na nasá- Vysokotlakový prúd sa nesmie smerovať na osoby, zvieratá, aktívne elektrické zariadenia alebo na samotné zariadenie. Zariadenie chráňte pred mrazom. Prístroj sa nesmie pripojiť bezprostredne na verejnú sieť pitnej vody.Slovenčina 137 vanie povrchovej vody napr. zo sudov na dažďovú vodu alebo z rybníkov (maximálna nasávacia výška je uvede- ná v kapitole Technické údaje). Pri nasávacej prevádzke nie je potrebná spojka pre prí- pojku vody.

1. Nasávaciu hadicu naplňte vodou.

2. Nasávaciu hadicu naskrutkujte na prípojku vody prí-

stroja a zaveste do vodného zdroja (napr. sud na dažďovú vodu). Odvzdušnenie prístroja

4. Prístroj nechajte v chode maximálne 2 minúty, až

kým z vysokotlakovej pištole nevyteká voda bez vzduchových bublín.

Prevádzka POZOR Chod čerpadla nasucho Poškodenie prístroja V prípade, že sa v prístroji v priebehu 2 minút nevytvorí tlak, vypnite prístroj a postupujte podľa pokynov v kapi- tole Pomoc pri poruchách. Smart Control System Pomocou tlačidiel “+/-” na vysokotlakovej pištoli možno zvoliť stupne pre tlak a dávkovanie čistiaceho prostried- ku. Druh prúdu možno zmeniť otáčaním na pracovnom nadstavci Multi Jet 3-in-1. Upozornenie Citlivosť materiálov sa môže veľmi líšiť v závislosti od veku a stavu. Odporúčania preto nie sú záväzné. Prevádzka s vysokým tlakom POZOR Poškodenie lakovaných alebo citlivých povrchov Povrchy sa poškodia pri príliš malej vzdialenosti prúdu vody alebo pri voľbe nesprávneho pracovného nadstav- ca. Pri čistení lakovaných povrchov dodržiavajte minimálne 30 cm vzdialenosť prúdu vody. Pneumatiky, lak alebo citlivé povrchy ako drevo nečisti- te rotačnou dýzou.

1. Pracovný nadstavec 3-in-1 Multi Jet zasuňte do vy-

sokotlakovej pištole a upevnite ho otočením o 90°. Pritom dbajte na zarovnanie! Obrázok J POZOR Zmena druhu prúdu pri stlačenej páčke na vyso- kotlakovej pištoli Poškodenia pracovného nadstavca Pred zmenou druhu prúdu uvoľnite páčku na vysokotla- kovej pištoli.

2. Zvoľte druh prúdu. Pracovný nadstavec 3-in-1 Multi

Jet otáčajte, kým sa hore objaví požadovaný indiká- tor prúdu. Obrázok K

Zariadenie sa zapne. Aktivácia funkcie BOOST Na čistenie tvrdých nečistôt je možné na 30 sekúnd ak- tivovať funkciu BOOST bez ohľadu na nastavenú úro- veň tlaku. Pritom sa zvýši tlak vody.

1. Podržte stlačené tlačidlo „+“ na vysokotlakovej piš-

toli, kým sa na LCD displeji nezvýrazní indikácia BOOST. Obrázok L Po uplynutí funkcie BOOST pracuje prístroj s pred- tým nastavenou úrovňou tlaku. Hneď ako displej prestane blikať, je funkcia BOOST opäť k dispozícii. Dýza s plochým prúdom Tlakový stupeň Indikátor Odporúčané napr. pre Kamenné terasy, asfalt, kovové povrchy, záhrad- né náradie (fúrik, rýľ atď.) Osobné motorové vo- zidlá/motocykle, tehlové povrchy, omietnuté ste- ny, plastový nábytok Drevené plochy, bicykel, pieskovcové povrchy, ra- tanový nábytok Rotačná dýza Tlakový stupeň Indikátor Odporúčané napr. pre Pre obzvlášť odolné ne- čistoty na kamenných te- rasách, asfalte, kovových povrchoch, zá- hradnom náradí (fúrik, rýľ atď.) Dýza pre čistiaci prostriedok Tlakový stupeň Indikátor Odporúčané napr. pre Prevádzka s čistiacim prostriedkom. Dávkova- nie koncentrácie čistia- ceho prostriedku podľa potreby138 Slovenčina Prevádzka s čistiacim prostriedkom NEBEZPEČENSTVO Nerešpektovanie karty bezpečnostných údajov Vážne poškodenie zdravia následkom neodborného používania čistiaceho prostriedku Dbajte na kartu bezpečnostných údajov od výrobcu čis- tiaceho prostriedku, najmä pokyny týkajúce sa osobné- ho ochranného vybavenia. Upozornenie Pre prevádzku s čistiacimi prostriedkami je potrebná fľaša na čistiaci prostriedok Plug ‘n’ Clean. Čistiace pro- striedky KÄRCHER je možné zakúpiť už pripravené na použitie vo fľaši na čistiaci prostriedok Plug ‘n’ Clean.

do prípojky pre čistiaci prostriedok Plug ‘n’ Clean. Obrázok M

3. Pracovný nadstavec 3-in-1 Multi Jet na dýze čistia-

ceho prostriedku otočte do smeru “MIX”, až kým na zobrazení tlaku vysokotlakovej pištole nesvieti LCD “MIX”. Počas prevádzky sa roztok čistiaceho prostriedku primiešava do prúdu vody.

4. Pomocou tlačidiel “+/-” na vysokotlakovej pištoli na-

stavte požadovanú koncentráciu čistiaceho pro- striedku. Odporúčaná metóda čistenia

1. Nastriekajte malé množstvo čistiaceho prostriedku

na suchý povrch a nechajte pôsobiť (nevysušiť).

2. Uvoľnené nečistoty opláchnite vysokotlakovým prú-

dom. Po prevádzke s čistiacim prostriedkom

2. Fľašu na čistiaci prostriedok umiestnite do držiaka

tak, aby uzáver smeroval nahor.

3. Pre prepláchnutie prevádzkujte prístroj približne 30

sekúnd na stupni čistiaceho prostriedku 1. Prerušenie prevádzky

1. Uvoľnite páčku vysokotlakovej pištole.

Po uvoľnení páky sa prístroj vypne. Vysoký tlak v systéme zostane zachovaný.

3. Vysokotlakovú pištoľ s pracovným nadstavcom po-

ložte do parkovacej polohy.

4. Počas pracovných prestávok dlhších ako 5 minút

prístroj vypnite “0/OFF”. Ukončenie prevádzky 몇 UPOZORNENIE Tlak v systéme Zranenie vodou, ktorá nekontrolovane uniká pod vyso- kým tlakom Vysokotlakovú hadicu odpojte z vysokotlakovej pištole alebo prístroja len vtedy, keď už v systéme nie je žiadny tlak. 몇 UPOZORNENIE Horúca voda Nebezpečenstvo popálenia Po odpojení záhradnej alebo vysokotlakovej hadice mô- že po ukončení prevádzky z prípojok vytekať horúca vo- da.

1. Uvoľnite páčku vysokotlakovej pištole.

Dôjde k odstráneniu zvyšného tlaku zo systému.

4. Uvoľnite páčku vysokotlakovej pištole.

Preprava 몇 UPOZORNENIE Nerešpektovanie hmotnosti Nebezpečenstvo zranenia a poškodenia Pri preprave dbajte na hmotnosť prístroja. Prenášanie prístroja

1. Vytiahnite prepravný držiak tak, aby počuteľne za-

2. Prístroj ťahajte pomocou prepravného držiaka.

Preprava prístroja vo vozidle

1. Pred prepravou vo vodorovnej polohe vytiahnite fľa-

šu na čistiaci prostriedok Plug ‘n’ Clean z upevnenia a zatvorte ju vekom.

2. Prístroj zaistite proti skĺznutiu a prevráteniu.

Skladovanie 몇 UPOZORNENIE Nerešpektovanie hmotnosti Nebezpečenstvo zranenia a poškodenia Pri skladovaní dbajte na hmotnosť prístroja. Uschovanie prístroja

1. Prístroj odložte na rovný podklad.

a oddeľte vysokotlakovú hadicu od vysokotlakovej pištole. POZOR Poškodenie vysokotlakovej hadice Poškodenie vysokotlakovej hadice nesprávnym sme- rom otáčania Pri navíjaní dbajte na smer otáčania hadicového bubna.

4. Pri prístrojoch s hadicovým bubnom:

Pomocou ruč- nej kľuky hadicový bubon otáčajte v protismere cho- du hodinových ručičiek a naviňte vysokotlakovú hadicu.

5. Pri prístrojoch bez hadicového bubna:

Vysokotlako- vú hadicu uložte na prístroji.

6. Uložte sieťový pripojovací kábel a príslušenstvo v

prístroji. Pred dlhším uskladnením dbajte na doplňujúce pokyny - pozrite si kapitolu Ošetrovanie a údržba. Ochrana proti mrazu POZOR Ohrozenie prístroja mrazom Prístroje, ktoré nie sú úplne vyprázdnené, môže mráz zničiť. Prístroj a príslušenstvo celkom vyprázdnite. Prístroj chráňte pred mrazom. Musia byť splnené nasledujúce podmienky: Prístroj je odpojený od zásobovania vodou. Vysokotlaková pištoľ je odpojená od vysokotlakovej hadice.

1. Zapnite prístroj “I/ON”.

2. Počkajte maximálne 1 minútu, kým už z vysokotla-

kovej hadice prestane vytekať voda.

3. Vypnite prístroj.Slovenčina 139

4. Prístroj s kompletným príslušenstvom uskladnite v

mrazuvzdornej miestnosti. Ošetrovanie a údržba NEBEZPEČENSTVO Nebezpečenstvo zásahu elektrickým prúdom Zranenie následkom dotyku dielov vedúcich prúd Vypnite prístroj. Vytiahnite sieťovú zástrčku zo zásuvky. Prístroj si nevyžaduje údržbu, t. j. nie sú potrebné pravi- delné údržbové práce. Čistenie sitka v prípojke vody POZOR Poškodené sito v prípojke vody Poškodenie prístroja znečistenou vodou Sito pred vložením do prípojky vody skontrolujte z hľa- diska poškodenia. V prípade potreby očistite sitko v prípojke vody.

1. Z prípojky vody odoberte spojku.

2. Sito vytiahnite pomocou plochých klieští.

4. Sitko vložte do prípojky vody.

Výmena batérií vysokotlakovej pištole Vyžadujú sa dve batérie alebo akumulátory typu AAA. Batérie sú vybité, ak sa na displeji vysokotlakovej pišto- le nezobrazuje nič, alebo sa na ňom zobrazuje blikajúci symbol batérie. Obrázok P

6. Použité batérie zlikvidujte podľa platných predpisov.

Pomoc pri poruchách Poruchy majú často jednoduchú príčinu, ktorú dokážete odstrániť sami pomocou nasledujúceho prehľadu. V prí- pade pochybností alebo pri poruchách, ktoré tu nie sú uvedené sa obráťte na autorizovaný zákaznícky servis. NEBEZPEČENSTVO Nebezpečenstvo zásahu elektrickým prúdom Zranenie následkom dotyku dielov vedúcich prúd Vypnite prístroj. Vytiahnite sieťovú zástrčku zo zásuvky. Prístroj nebeží

súhlasí s napätím zdroja prúdu.

3. Skontrolujte sieťový pripojovací kábel z hľadiska po-

a Vypnite prístroj “0/OFF”. b Prístroj nechajte na 1 hodinu vychladnúť. c Zapnite prístroj “I/ON” a znovu do uveďte do pre- vádzky. Ak sa porucha vyskytne viackrát, prístroj nechajte skontrolovať v zákazníckom servise. Prístroj nenabehne, motor hučí Pokles napätia z dôvodu slabej elektrickej siete alebo pri použití predlžovacieho kábla

1. Pri zapnutí najprv stlačte páku vysokotlakovej pišto-

le, potom zapnite prístroj “I/ON”. Prístroj nedosahuje požadovaný tlak Prívod vody je príliš slabý

1. Celkom otvorte kohútik na vodu.

2. Prívod vody skontrolujte z hľadiska dostatočného

prietoku. Sitko v prípojke vody je znečistené.

1. Sitko v prípojke vody vytiahnite pomocou plochých

V prístroji je vzduch.

1. Odvzdušnite prístroj:

a Prístroj bez pripojeného pracovného nadstavca zapnite na maximálne 2 minúty. bStlačte vysokotlakovú pištoľ a počkajte, kým z vy- sokotlakovej pištole nebude vytekať voda bez vzduchových bublín. c Pripojte pracovný nadstavec. d Pri nasávacej prevádzke dbajte na max. nasáva- ciu výšku (pozrite si kapitolu Technické údaje). Silné výkyvy tlaku

1. Čistenie vysokotlakovej hubice:

aNečistoty z otvoru dýzy odstráňte ihlou. b Vysokotlakovú hubicu spredu prepláchnite vo- dou.

2. Skontrolujte privádzané množstvo vody.

1. Malá netesnosť prístroja je technicky podmienená.

V prípade veľkej netesnosti poverte autorizovaný zákaznícky servis. Čistiaci prostriedok sa nenasáva

Clean je v prípojke na čistiaci prostriedok nasadená otvorom nadol. Na vysokotlakovej pištoli sa nezobrazuje tlak Obrázok R

1. Vykonajte opätovné pripojenie s vysokotlakovým

čističom, pozrite si kapitolu Prvé uvedenie do pre- vádzky. Funkcia BOOST sa na displeji nezobrazuje a ne- možno ju spustiť pomocou aplikácie KÄRCHER Ho- me & Garden Zariadenie je prehriate.

1. Skontrolujte teplotu na prívode vody (maximálna

teplota na prívode vody je uvedená v kapitole Tech- nické údaje).

2. Pre výraznejšie ochladenie motora znížte teplotu na

prívode vody. chybové hlásenia Obrázok S

3. Po 20 sekundách opäť zasuňte zástrčku do zásuv-

Ak sa porucha vyskytne viackrát, prístroj nechajte skontrolovať v zákazníckom servise. Núdzový chod V prípade poruchy regulácie tlaku na vysokotlakovej pištoli pracuje vysokotlakový čistič s maximálnym stup- ňom tlaku.

1. Deaktivácia núdzového chodu:

a Vypnite prístroj “0/OFF”. bSieťovú zástrčku vytiahnite zo zásuvky. c Po 20 sekundách opä ť zasuňte zástrčku do zá- suvky. d Zapnite prístroj “I/ON”.140 Slovenčina Ak sa porucha vyskytne viackrát, prístroj nechaj- te skontrolovať v zákazníckom servise. Vysokotlaková pištoľ nefunguje správne Obrázok T V elektronike vysokotlakovej pištole sa vyskytla interná chyba.

Ak sa porucha vyskytne viackrát, tak vysokotlakovú pištoľ nechajte skontrolovať v zákazníckom servise. Záruka V každej krajine platia záručné podmienky vydané na- šou príslušnou distribučnou spoločnosťou. Prípadné poruchy Vášho zariadenia odstránime v rámci záručnej doby zadarmo, pokiaľ ich príčinou boli materiálové ale- bo výrobné chyby. Pri uplatňovaní záruky sa spolu s do- kladom o kúpe obráťte na Vášho predajcu alebo na najbližšie autorizované servisné stredisko. (adresa je uvedená na zadnej strane) Technické údaje Technické zmeny vyhradené. EÚ vyhlásenie o zhode Týmto prehlasujeme, že nižšie označený stroj zodpove- dá na základe svojej koncepcie a konštrukčného vyho- tovenia, ako aj od vyhotovení, ktoré sme uviedli do prevádzky, príslušným základným bezpečnostným a zdravotným požiadavkám smerníc ES. V prípade zme- ny, ktorú neschválime, stráca toto prehlásenie platnosť. Výrobok: Vysokotlakový čistič Typ: 1.317-xxx Príslušné smernice EÚ 2006/42/ES (+2009/127/ES) 2014/53/EÚ 2011/65/EÚ 2000/14/ES Aplikované harmonizované normy EN 60335-1 EN 60335-2-79 EN 62233: 2008 EN 300 220-2 V3.1.1 EN 300 328 V2.1.1 EN 50581 Uplatňované postupy posudzovania zhody 2000/14/ES: Príloha V Hladina akustického výkonu dB (A) Namerané: 92 Zaručené: 95 Podpísaní jednajú v poverení a s plnou mocou vedenia spoločnosti. Osoba zodpovedná za dokumentáciu: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01.08.2020 K 7 Premium Smart Conttrol Smart Control Elektrická prípojka Napätie V 230 230 Fáza ~ 1 1 Frekvencia Hz 50 50 Maximálne povolená impe- dancia siete Ω 0,394 + j0,246 0,394 + j0,246 Príkon kW 3,0 3,0 Stupeň ochrany IPX5 IPX5 Trieda ochrany I I Zaistenie siete (zotrvačné) A 16 16 Prípojka vody Prívodný tlak (max.) MPa 1,2 1,2 Teplota vody na prítoku (max.) °C 60 60 Privádzané množstvo (min.) l/min 12 12 Nasávacia výška (max.) m 0,5 0,5 Výkonové údaje prístroja Prevádzkový tlak MPa 15 15 Max. povolený tlak MPa 18 18 Prietok, voda l/min 9,2 9,2 Maximálny prietok l/min 10 10 Prietok, čistiace prostried-

l/min 0,3 0,3 Sila spätného nárazu vyso- kotlakovej pištole N27 27 Rozmery a hmotnosti Typická prevádzková hmotnosť kg 19,8 19,4 Dĺžka mm 459 459 Šírka mm 330 330 Výška mm 666 666 Rádiový modul SRD Frekvencia MHz 868,7- 869,2 868,7- 869,2 Vysielací výkon ERP mW 0,53 0,53 Rádiový modul Bluetooth Frekvencia GHz 2,45 2,45 Vysielací výkon ERP mW 6,3 6,3 Zistené hodnoty podľa EN 60335-2-79 Hodnota vibrácií ruka-ra- meno m/s

Duză de înaltă presiune aleasă incorect. În combinație cu dispozitivul de curățare de înaltă presi- une furnizat, utilizați doar aceeași culoare a duzei care a fost instalată.46 Slovenčina Garanţie În fiecare ţară sunt valabile condiţiile de garanţie publi- cate de distribuitorul nostru din ţara respectivă. Eventu- ale defecţiuni ale acestui aparat, care survin în perioada de garanţie şi care sunt rezultatul unor defecte de fabri- caţie sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanţie, prezentaţi-vă cu chitanţa de cumpărare la magazin sau la cea mai apropiată uni- tate de service autorizată. (Pentru adresă, consultaţi pagina din spate) Obsah Všeobecné upozornenia Pred prvým použitím prístroja si prečí- tajte tento originálny návod na obsluhu a riaďte sa podľa neho. Originálny návod na obsluhu si uschovajte pre neskoršie použitie alebo pre nasledujúceho majiteľa. Obrázky a popisy v tomto návode na obsluhu Obrázky a popisy v tomto návode na obsluhu sa môžu líšiť od rozsahu dodávky a výbavy vášho zariadenia T- Racer. Upozornenie Technické zmeny vyhradené. Používanie v súlade s účelom T-Racer sa môže používať s dodaným prístrojom. Pri použití s iným vysokotlakovým čističom Kächer Home & Garden z triedy prístrojov K4 musia byť vysokotlakové dýzy prispôsobené použitému vysokotlakovému čističu. Vhodné vysokotlakové dýzy Kärcher je možné zakúpiť u špecializovaných predajcov. Podrobné informácie o triede prístrojov nájdete v návo- de na obsluhu vysokotlakového čističa. V prípade zariadení vyrobených do roku 1991 je navyše potrebný adaptér (pozrite si časť “Príslušenstvo a ná- hradné diely”). Zariadenie T-Racer sa ideálne hodí na čistenie podláh a stien s rôznymi povrchmi, akými sú dlaždice, kameň

• betón, plast a drevo. Zariadenie T-Racer používajte výhradne v domácnosti. Ochrana životného prostredia Obalové materiály sú recyklovateľné. Obaly zlik- vidujte ekologickým spôsobom. Elektrické a elektronické zariadenia obsahujú cenné recyklovateľné materiály a často aj kompo- nenty, akými sú napr. batérie, akumulátory alebo olej, ktoré môžu pri nesprávnej manipulácii alebo likvidácii predstavovať potenciálne nebezpečenstvo pre ľudské zdravie a životné prostredie. Tieto komponenty sú však potrebné pre správnu prevádzku zariadenia. Zariadenia označené týmto symbolom nesmú byť likvi- dované spolu s domovým odpadom. Práce s čistiacimi prostriedkami sa smú vykonávať iba na vodotesných pracovných plochách s prípoj- kou na kanalizáciu odpadových vôd. Čistiace prostried- ky nesmú preniknúť do vôd alebo pôdy. Informácie o obsiahnutých látkach (REACH) Aktuálne informácie o obsiahnutých látkach sú uvedené na internetovej stránke: www.kaercher.de/REACH Príslušenstvo a náhradné diely Používajte len originálne príslušenstvo a originálne ná- hradné diely, pretože takéto komponenty zaručujú bez- pečnú a bezporuchovú prevádzku zariadenia. Informácie o príslušenstve a náhradných dieloch sa na- chádzajú na stránke www.kaercher.com. Rozsah dodávky Pri rozbaľovaní skontrolujte, či je obsah kompletný. Rozsah dodávky vášho variantu zariadenia je zobraze- ný na obale. V prípade chýbajúceho príslušenstva ale- bo pri výskyte poškodení spôsobených prepravou sa obráťte na vášho predajcu. Bezpečnostné pokyny 몇 UPOZORNENIE ● Nepoužívajte zariadenie, ak sa v blízkosti čistiacej hlavy nachádzajú ďalšie osoby. ● Po ukončení čistiacej prevádzky a pred vykonávaním prác na zariadení T-Racer vypnite vysokotlakový čis- tič a zariadenie T-Racer odpojte od vysokotlakovej pištole. ● Vysokotlakový prúd na vysokotlakovej pištoli zapnite až vtedy, keď sa zariadenie T-Racer nachádza na čis- tenej ploche. ● Nebezpečenstvo spätného nárazu. Zaujmite bezpeč- ný postoj a pevne držte vysokotlakovú pištoľ s predl- žovacou trubicou. ● Maximálna teplota vody 60°C (dbajte na informácie o vašom vysokotlakovom čističi). Upozornenie ● Bezpodmienečne dodržiavajte bezpečnostné pokyny platné pre váš vysokotlakový čistič, ako aj miestne predpisy a nariadenia. Všeobecné upozornenia p. 46
• Obrázky a popisy v tomto návode na obsluhu p. 46
• Používanie v súlade s účelom p. 46
• Ochrana životného prostredia p. 46
• Príslušenstvo a náhradné diely p. 46
• Rozsah dodávky p. 46
• Bezpečnostné pokyny p. 46
• Symboly na prístroji p. 47
• Popis prístroja p. 47
• Montáž predlžovacej trubice p. 47
• Prevádzka p. 47
• Po použití p. 48
• Skladovanie p. 48
• Ošetrovanie a údržba p. 48
• Pomoc pri poruchách p. 48
• Záruka Slovenčina 47 Symboly na prístroji Popis prístroja Obrázky sú uvedené na strane s grafikami Obrázok A 1 Predlžovacia trubica 2 Výškové prestavenie ramena rotora 3 Kryt 4 Bajonetová prípojka s prevlečnou maticou 5 Rukoväť 6 Nožné tlačidlo pre plošné čistenie 7 Nožné tlačidlo pre čistenie okrajov a rohov 8 Vysokotlaková hubica 9 Rameno rotora 10 Predná vysokotlaková hubica Montáž predlžovacej trubice Upozornenie Pri montáži dbajte na pevné spojenie častí zariadenia. Obrázok B p. 48

V prípade potreby zopakujte postup aj pri ďalších predl- žovacích trubiciach. Prevádzka Upozornenie Predlžovacie trubice možno používať s každým príslu- šenstvom od spoločnosti Kärcher. Upozornenie Pre optimálny výsledok čistenia neprevádzkujte vyso- kotlakový čistič v stupni Eco. Čistenie podlahovej plochy Pred použitím odstráňte z čistenej plochy hrubé nečis- toty (napríklad pozametaním), aby sa zabránilo poško- deniu zariadenia T-Racer. POZOR Poškodenia ramena rotora V prípade nárazov na hrany a rohy môže dôjsť k poško- deniu ramena rotora. Neprechádzajte cez voľne stojace rohy a hrany. Obrázok C Upozornenie ● Zariadenie T-Racer nie je vhodné na drhnutie. ● Pred použitím na citlivých povrchoch, medzi ktoré patrí napr. drevo, otestujte zariadenie na nenápad- nom mieste. ● Nezdržiavajte sa na jednom mieste, ale zostaňte v pohybe.

1. Pomocou predlžovacej trubice upevnite zariadenie

T-Racer k vysokotlakovej pištoli. Obrázok B a Predlžovaciu trubicu zatlačte do bajonetovej prí- pojky vysokotlakovej pištole. b Predlžovaciu trubicu otočte o 90° tak, aby došlo k jej zaisteniu. c V prípade potreby zopakujte postup aj pri ďalších spojeniach.

2. Výškové prestavenie ramena rotora nastavte v zá-

vislosti od čistenej plochy.

5. Čistite podlahovú plochu, pričom po nej bez použitia

vej pištoli. a Bajonetovú prípojku zariadenia T-Racer zatlačte do prípojky vysokotlakovej pištole a následne ju otočte o 90° tak, aby došlo k jej zaisteniu. b Ak je prítomná, tak pevne utiahnite prevlečnú maticu.

Výškové prestavenie ramena rotora Pomocou výškového prestavenie ramena rotora sa me- ní vzdialenosť medzi vysokotlakovými hubicami a čiste- nou plochou. Výškové prestavenie ramena rotora nastavte v závis- losti od čistiacej úlohy. Obrázok D Pre účinné odstránenie odolných nečistôt z robust- ných povrchov, akými sú napr. dlaždice, betón, ka- meň:

1. Výškové prestavenie ramena rotora prepnite na

“HARD”. Pre čistenie citlivých plôch:

2. Výškové prestavenie ramena rotora prepnite na

“SOFT”. Nožný spínač pre čistenú plochu Pre čistenie veľkých plôch:

1. Stlačte nožný spínač pre čistenú plochu.

Z oboch vysokotlakových hubíc v ramene rotora vy- stupuje prúd vody. Nožný spínač pre čistenie okrajov a rohov Upozornenie Pre dosiahnutie optimálneho výsledku čistenia veďte zariadenie T-Racer pozdĺž rohovej oblasti. Pre čistenie rohov a hrán:

1. Stlačte nožný spínač pre čistenie okrajov a rohov.

Z prednej vysokotlakovej hubice vystupuje prúd vo- dy. NEBEZPEČENSTVO Nebezpečenstvo zranenia! Počas pre- vádzky nesiahajte pod okraj zariadenia T-Racer Druh čistenia: Plošné čistenie Druh čistenia: Čistenie okrajov a rohov HARD Pre robustné povrchy, akými sú napr. dlaždice, betón, kameň SOFT Pre citlivé povrchy, medzi ktoré patrí na- pr. drevo48 Hrvatski Po použití Zariadenie po jeho použití opláchnite jemným prúdom vody. Zariadenie T-Racer a prípadne predlžovacie hubice odoberte z vysokotlakovej pištole. Zariadenie T-Racer opláchnite pomocou vysokotla- kovej pištole (bez ďalšieho príslušenstva) alebo ho utrite pomocou vlhkej handry. Skladovanie Zariadenie uchovávajte na mieste chránenom pred mrazom. Ošetrovanie a údržba Montáž/demontáž hubíc Uvedený postup platí pre všetky hubice prítomné na za- riadení. Obrázok E

Čistenie vysokotlakovej hubice

roch čistou vodou. V prípade potreby vymeňte po- škodenú vysokotlakovú hubicu.

3. Namontujte vysokotlakovú hubicu.

Pomoc pri poruchách Vysokotlakový čistič nevytvára žiadny tlak alebo pulzuje Upchaté alebo poškodené vysokotlakové hubice.

1. Odmontujte vysokotlakové hubice.

2. Skontrolujte, či vysokotlakové hubice nie sú upcha-

té, a v prípade potreby ich vyčistite.

3. Skontrolujte, či vysokotlakové hubice nie sú poško-

dené, a v prípade potreby ich vymeňte.
