Značka	Bosch
Model	GRL 300 HV Professional
Typ produktu	Profesionálny rotačný laser
Maximálny dosah	300 m (s detektorom)
Presnosť	± 0,1 mm/m
Rozsah samonivelácie	± 5°
Rýchlosti otáčania	0, 150, 300, 600 ot./min
Trieda lasera	Trieda 2 (≤ 1 mW, 635 nm)
Zdroj napájania	4 AA batérie (alkalické alebo NiMH)
Výdrž	Približne 40 hodín (s alkalickými batériami)
Rozmery (D × Š × V)	160 × 160 × 180 mm
Hmotnosť (bez batérií)	1,2 kg
Stupeň krytia	IP54 (chránený proti prachu a striekajúcej vode)
Prevádzková teplota	-10 °C až +50 °C
Upevnenie	Závit 5/8" pre statív
Hlavné funkcie	Otáčanie, čiara, bod, režim sklonu
Údržba a čistenie	Čistite vlhkou jemnou handričkou; nepoužívajte rozpúšťadlá ani agresívne kvapaliny
Bezpečnostné pokyny	Nepozerajte sa priamo do laserového lúča; v prípade potreby použite ochranné laserové okuliare
Náhradné diely a opraviteľnosť	Príslušenstvo a náhradné diely dostupné cez zákaznícky servis Bosch
Všeobecné informácie	Samonivelačný rotačný laser pre stavebníctvo a pozemné staviteľstvo

Často kladené otázky - GRL 300 HV Professional BOSCH

Ako zapnúť Bosch GRL 300 HV ?

Stlačte tlačidlo zapnutia/vypnutia umiestnené na boku zariadenia. Zelená kontrolka signalizuje, že laser je zapnutý. Uistite sa, že batérie sú správne vložené.

Aký je maximálny dosah GRL 300 HV ?

Bez detektora je dosah približne 50 m. S detektorom Bosch LR 30 alebo LR 60 môže dosiahnuť 300 m.

Ako nastaviť rýchlosť otáčania ?

Použite tlačidlo výberu rýchlosti. Môžete si vybrať medzi 0, 150, 300 a 600 ot./min. Rýchlosť 0 zodpovedá režimu bodu.

Je laser samonivelačný ?

Áno, GRL 300 HV je vybavený systémom samonivelácie s rozsahom nivelácie ±5°. Ak je zariadenie naklonené viac, laser bliká a ozve sa varovný signál.

Aký typ batérií použiť ?

Použite alkalické alebo nabíjateľné NiMH batérie typu AA. Batérie vložte podľa polarity uvedenej v priestore pre batérie.

Ako čistiť rotačný laser ?

Šošovky čistite suchou jemnou handričkou. Na kryt použite vlhkú handričku. Nikdy nepoužívajte rozpúšťadlá ani abrazívne prostriedky.

Čo robiť, ak sa laser nerozsvieti ?

Najprv skontrolujte batérie: v prípade potreby ich vymeňte. Uistite sa, že priestor je čistý a kontakty nie sú zoxidované. Ak problém pretrváva, kontaktujte zákaznícky servis Bosch.

Môže sa laser používať vonku ?

Áno, vďaka stupňu krytia IP54 je odolný voči prachu a striekajúcej vode. Priame slnečné svetlo však môže znížiť viditeľnosť lúča; v takom prípade sa odporúča použiť detektor.

Ako používať režim sklonu ?

Aktivujte režim sklonu vypnutím samonivelácie prepínačom. Potom zariadenie manuálne nakloňte podľa požadovaného sklonu. Na kontrolu uhla použite indikátory úrovne.

Kde nájdem náhradné diely ?

Náhradné diely a príslušenstvo (statív, detektor atď.) sú k dispozícii u autorizovaných predajcov Bosch alebo priamo na webovej stránke Bosch Professional.

NÁVOD NA OBSLUHU GRL 300 HV Professional BOSCH

sk Pôvodný návod na použitie

Nu Prodotti Naszonalat utasitas

Vložte nový blok akumulátoru a otočte aretaci 16 do polohy

Aby ste mohli s týmto meracím prístrojom pracovat' bez ohrozenia a bezpečne, musíte si prečítat' a dodržiavat' všetky pokyny. Nikdy neporušte identifikovatel'nost' výstražných značiek na meracom prístroji. TIETO POKYNY SI DOBRE USCHOVAJTE.

▶ Bud'te opatrný – ak používate iné ako tu uvedené obslužné a aretačné prvky alebo volíte iné postupy. Môže to mat' za následok nebezpečnú expozíciu žiarenia.
▶ Nepoužívajte laserové okuliare ako ochranné okuliare. Laserové okuliare slúžia na lepšie zviditelnenie laserového lúča, pred laserovým žiarením však nechránia.
Nepoužívajte laserové okuliare ako slnečné okuliare alebo ako ochranné okuliare v cestnej doprave. Laserové okuliare neposkytujú úplnú ochranu pred ultrafialovým žiarením a znižujú vnímanie farieb.
Merací prístroj nechávajte opravovat' len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaručí, že bezpečnost' meracieho prístroja zostane zachovaná.
▶ Nepracujte s týmto meracím prístrojom v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prípadne výbušný prach. V tomto meracom prístroji sa môžu vytvárat' iskry, ktoré by mohli uvedený prach alebo výpary zapálit'.
- Akumulátorovú batériu akku-pack neotvárajte. Hrozí nebezpečenstvo skratovania.
Chráňte akumulátorovú batériu akkupack pred horúčavou, napr. aj pred trvalým slnečným žiarením, pred ohňom, vodou a vlhkost'ou. Hrozí nebezpečenstvo výbuchu.
Nepouživané akumulátorové batérie akkupack neuschovávajte tak, aby mohli príst do styku s kancelárskymi sponkami, mincami, klúčmi, klincami, skrutkami alebo s inými

drobnými kovovými predmetmi, ktoré by mohli spôsobit' premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže mat' za následok popálenie alebo vznik požiaru.

Z akumulátora môže pri nesprávnom používaní vytekat' kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou. Po náhodnom kontakte miesto opláchnite vodou. Ak sa dostane kvapalina z akumulátora do kontaktu s očami, po výplachu oči vyhl'adajte aj lekára. Unikajúca kvapalina z akumulátora môže mat' za následok podráždenie pokožky alebo popáleniny.
Akumulátorovú batériu akku-pack nabíjajte len s nabíjačkou, ktorá je uvedená v tomto Návode na používanie. Ak sa používa nabíjačka, určená na nabíjanie určitého druhu akumulátorov, na nabíjanie iných akumulátorov, hrozí nebezpečenstvo požiaru.
Používajte len originálne akumulátorové batérie akku-pack Bosch s napätím, ktoré je uvedené na typovom štítku Vášho meracieho prístroja. Pri použití iných akumulátorových batérií akku-pack, napríklad rôznych napodobnenín, upravovaných akumulátorových batérií akku-pack alebo výrobkov iných firiem, hrozí nebezpečenstvo poranenia a súčasne vznik vecných škód následkom výbuchu akumulátorových batérií akku-pack.

GRL 250 HV

Tento merací prístroj sa dodáva s výstražným štítkom v anglickom jazyku (na grafickej strane tohto Návodu je na obrázku merací prístroj označený číslom 20).

Predtým ako začnete produkt prvýkrát používat', prelepte anglický text výstražného štítká dodanou nálepkou v jazyku Vašej krajiny.

▶ Nesmerujte laserový lúč na osoby ani na zvieratá, ani sami sa nepozerajte do laserového lúča. Tento merací prístroj vyrába laserové žiarenie laserovej triedy 2 podľa normy IEC 60825-1. Pri nesprávnom zaobchádzaní by mohlo dôjst’ k oslepeniu osôb.
Zabráňte tomu, aby tento laserový merací prístroj mohli bez dozoru použit' deti. Mohli by neúmyselne oslepiť iné osoby.

GRL 300 HV/GRL 300 HVG

Tento merací prístroj sa dodáva s dvoma výstražnými štítkami v anglickom jazyku (na grafických stranách tohto Návodu na obrázku meracieho prístroja sú tieto štítky označené číslami 20 a 21):

GRL 300 HV:

GRL 300 HVG:

GRL 300 HV/GRL 300 HVG:

Predtým ako začnete náradie prvýkrát používat', prelepte anglické texty výstražných štitkov príslušnými nálepkami v jazyku Vašej krajiny. Nálepky dostanete spolu s meracím prístrojom.

▶ Nesmerujte laserový lůč na osoby ani na zvieratá, ani sami sa nepozerajte do laserového lůča. Tento merací prístroj produkuje laserové žiarenie laserovej triedy 3R podľa normy IEC 60825-1. Priamy pohl’ad do laserového lůča aj z väčšej vzdialenosti môže spôsobit’ poškodenie zraku.
Vyhýbajte sa aj laserovému lúču odrazenému od lesklých povrchov, ako sú napríklad okná alebo zrkadlá. Aj odrazený laserový lúč môže spôsobit' poškodenie zraku.
Tento merací pristroj by mali obsluhovat' len také osoby, ktoré sú primerane obozná- mené so zaobchádzaním s laserovými prí- strojmi. Podl'a normy EN 60825-1 k tomu patria okrem iného vedomosti o biologických účinkoch laserového lúča na oči a pokožku ako aj správne využívanie ochranných pomôcok a opatrení na zabránenie možnosti ohrozenia.
Merací prístroj inštalujte vždy tak, aby laserové lúče prebiehali ovel'a vyššie alebo ovel'a nižšie ako je úroveň očí. Takýmto spôsobom bude zabezpečené, aby nenastalo žiadne poškodenie očí.
Označte priestory, v ktorých sa použiva merací prístroj, pomocou vhodných výstražných štítkov, upozorňujúcich na laserové žiarenie. Takýmto spôsobom zabránite tomu, aby sa do ohrozeného priestoru dostali nezúčastnené osoby.
Neskladujte merací prístroj na takých miestach, ku ktorým majú prístup nepovolané osoby. Tie osoby, ktoré nie sú dôverne oboznámené s obsluhou tohto meracieho prístroja, mohli by spôsobit' poškodenie svojho zdravia a zdravia iných osôb.
▶ Pri použivaní meracieho prístroja s laserovou triedou 3R rešpektujte prípadne existujúce národné predpisy. Nedodržanie týchto predpisov môže viest' k poraneniam osób.
▶ Postarajte sa o to, aby bolo laserové žiarenie pod kontrolou, alebo aby bolo odtienené. Obmedzenie laserového žiarenia na kontrolované priestory zabraňuje poškodeniu zraku nezúčastnených osôb.

224 | Slovensky

Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mat' za následok zásah elektrickým prúdom, spôsobit' požiar a/alebo t'ažké poranenie.

Nenabíjajte nabíjačkou žiadne cudzie akumulátory (iných značiek). Táto nabíjačka je vhodná výlučne na nabíjanie akumulátorov Bosch Akku-Pack, ktoré sa používajú v rotačných laseroch. Pri nabíjaní cudzích akumulátorov hrozí nebezpečenstvo požiaru a výbuchu.
▶ Udržiavajte nabíjačku v čistote. Následkom znečistenia hrozí nebezpečenstvo zásahu elektrickým prúdom.
Pred každým použitím produktu prekontrolujte nabíjačku, prívodnú šnúru aj zástrčku. Nepouživajte nabíjačku v prípade, ak ste zistili nejaké poškodenie. Nabíjačku sami neotvárajte a dávajte ju opravovat' len kvalifikovanému personálu a výlučne iba s použitím originálnych náhradných súčiastok. Poškodené nabíjačky, prívodné šnúry a zástrčky zvyšujú riziko zásahu elektrickým prúdom.
Nepoužívajte nabíjačku položenú na l'ahko horľavom podklade (ako je napr. papier, textil a podobne) resp. ani v horľavom prostredi. Zohrievanie nabíjačky, ktoré vzniká pri nabíjaní, predstavuje nebezpečenstvo požiaru.

Z akumulátora môže pri nesprávnom používaní vytekat' kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou. Po náhodnom kontakte miesto opláchnite vodou. Ak sa dostane kvapalina z akumulátora do kontaktu s očami, po výplachu očí vyhl'adajte aj lekára. Unikajúca kvapalina z akumulátora môže mat' za následok podráždenie pokožky alebo popáleniny.
Dávajte pozor na deti a postarajte sa o to, aby sa s touto nabíjačkou nemohli hrávat'.
Deti alebo osoby, ktoré sú mentálne alebo fyzicky zdravotne postihnuté, smú obsluhovat' nabíjačku len pod dohl'adom, alebo len vtedy, keď boli do jej používania zaučené. Starostlivé zaučenie znižuje možnosti nesprávnej obsluhy a prípadného poranenia.

Popis fungovania

Vyklopte si láskavo vyklápaciu stranu Návodu s obrázkami rotačného lasera a nabíjačky a nechajte si ju vyklopenú po celý čas, ked' čítate tento Návod na používanie.

Používanie podl'a určenia

Rotačný laser

Tento merací prístroj je určený na zist'ovanie a kontrolu exaktne vodorovných výškových rovín, zvislých línií, zameriavacích línií (súbežníc) a bodov na zvislici.

Tento merací prístroj je vhodný na používanie vo vnútornom aj vonkajšom prostredí.

Slovensky | 225

Technické údaje

Rotačný laser GRL 250 HV	Professional	GRL 300 HV Professional	GRL 300 HVG Professional
Vecné číslo 3 601 K61 60. 3 601 K61 50. 3 601 K61 70.
Pracovný rozsah (polomer)1)- bez laserového prijímača cca-s laserovým prijímačom cca	30 m125 m	30 m150 m	50 m150 m
Presnost' nivelácie1) 2)	±0,1 mm/m	±0,1 mm/m	±0,1 mm/m
Rozsah samonivelácie typicky	±8 % (±5°)	±8 % (±5°)	±8 % (±5°)
Doba nivelácie typicky	15 s 15 s 15 s
Rýchlost' rotácie	150/300/600 min-1	150/300/600 min-1	150/300/600 min-1
Uhol otvorenia pri čiarovej prevádzke	10/25/50°	10/25/50°	10/25/50°
Prevádzková teplota	-10 ... +50 °C	-10 ... +50 °C	0 ... +40 °C
Skladovacia teplota	-20 ... +70 °C	-20 ... +70 °C	-20 ... +70 °C
Relativna vlhkost' vzduchu max.	90 % 90 % 90 %
Laserová trieda	2	3R	3
Typ lasera	635 nm, <1 mW	635 nm, <5 mW	532 nm, <5 mW
Ø laserového lúča na výstupnom otvore cca1)	5 m m	5 m m	5 m m
Statívové uchytenie (horizontálne)	5/8"-11	5/8"-11	5/8"-11
Akumulátory (NiMH)	2 x 1,2 V HR20 (D)(9 Ah)	2 x 1 , 2 V H R 2 0(9 Ah)	(D2)x 1,2 V HR20 (D)(9 Ah)
Batérie (alkalicko-mangánové)	2 x 1,5 V LR20 (D)	2 x 1,5 V LR20 (D)	2 x 1,5 V LR20 (D)
Doba prevádzky cca-Akumulátory (NiMH)- Batérie (alkalicko-mangánové)	40 h60 h	30 h50 h	20 h30 h
Hmotnosť podľa EPTA-Procedure 01/2003	1,8 kg	1,8 kg	1,8 kg
Rozmery	190 x 180 x 170 mm	190 x 180 x 170 mm	190 x 180 x 170 mm
Druh ochrany	IP 54 (ochrana proti prachu a proti striekajúcej vode)	IP 54 (ochrana proti prachu a proti striekajúcej vode)	IP 54 (ochrana proti prachu a proti striekajúcej vode)

1) pri 20 °C
2) pozdíž osí
Všimnite si láskavo vecné číslo na typovom štítku Vášho produktu, pretože obchodné názvy meracích prístrojov sa môžu odlíšovať.
Na jednoznačnú identifikáciu Vášho meracieho prístroja slúži sériové číslo 19 na typovom štítku.

226 | Slovensky

Nabíjačka

Vecné číslo 2 610 A13 782
Menovité napätie	V~ 100–240
Frekvencia	Hz 50/60
Nabíjacie napätie	V= 7,5
Nabíjací prúd	A	1,0
Prípustný rozsah teploty nabíjania	°C 0–45
Nabíjacia doba	h	14
Počet akumulátorových článkov		2
Menovité napätie (Akumulátory)	V= 2 x 1,2
Hmotnost' podľa EPTA-Procedure 01/2003	kg 0,2
Trieda ochrany		☐/II

Vyobrazené komponenty

1 Indikácia Výstraha pred šokom
2 Tlačidlo Výstraha pred šokom
3 Indikácia Nivelačná automatika
4 Tlačidlo vypínača Rotačný laser
5 Tlačidlo pre rotačnú prevádzku a vol'bu rýchlosti rotácie
6 Variabilný laserový lúč
7 Prijímacia šošovka pre dial'kové ovládanie
8 Výstupný otvor laserového lúča
9 Zvislý lúč
10 Rotačná hlava
11 Tlačidlo pre čiarovú prevádzku a výber dížky čiary
12 Indikácia Stav nabitia akumulátora
13 Akku-pack*
14 Priehradka na batérie
15 Aretácia priehradky na batérie
16 Aretácia akumulátorovej batérie akku-pack*

17 Zásuvka pre zástrčku nabíjačky*
18 Statívové uchytenie 5/8"
19 Sériové číslo
20 Výstražný štítok laserového prístroja
21 Výstražný štítok Výstupný otvor laserového žiarenia (GRL 300 HV/GRL 300 HVG)
22 Nabíjačka*
23 Zástrčka siet'ovej šnúry nabíjačky*
24 Nabíjací kontakt*
25 Dial'kové ovládanie*
26 Statív*
27 Meracia lata stavebného lasera*
28 Laserový prijímač*
29 Okuliare na zviditel'nenie laserového lúča*
30 Držiak na stenu/nastavovací mechanizmus*
31 Upevňovacia skrutka nástenného držiaka*
32 Skrutka na nastavovacom mechanizme*
33 Skrutka 5/8" na držiaku na stenu*
34 Meracia platnička s pätkou*
35 Stropová meracia platnička*
36 Kufrik

Montáž

Napájanie Rotačný laser

Prevádzka s batériami/akumulátormi

Pri prevádzke tohto meracieho prístroja odporúčame používanie alkalicko-mangánových batérií alebo akumulátorových článkov.

Ak chcete otvorit' priehradku na batérie 14 otočte aretáciu 15 do polohy apriehradku na batérie vytiahnite.

Pri vkladaní batérií dávajte pozor na správne pólovanie podľa obrázka na priehradke pre batérie.

Vymieňajte vždy všetky batérie súčasne. Pri jednej výmene používajte len batérie jedného výrobcu a vždy také, ktoré majú rovnakú kapacitu.

Uzavrite priehradku na batérie 14 a otočte are- táciu 15 do polohy

Ak ste vložili do priehradky batérie nesprávne, meraci prístroj sa nebude dat' zapnút'. Vložte batérie tak, aby bolo pólovanie správne.

Ked' meraci prístroj nebudete dlhší čas používat', vyberte z neho batérie. Počas dlhšieho skladovania meracieho prístroja môžu batérie skorodovat' a samočinne sa vybit'.

Prevádzka s akumulátorovou batériou akku-pack

Pred prvým zapnutím prístroja akumulátorovú batériu akku-pack 13 nabite. Akumulátorová batéria akku-pack sa smie nabíjat' výlučne len v určenej nabíjačke 22.

Všimnite si napätie siete! Napätie zdroja prúdu musí mat' hodnotu zhodnú s údajmi na typovom štítku ručného elektrického náradia. Ručné elektrické náradie označené pre napätie 230 V sa smie používať aj s napätím 220 V.

Zastrčte siet'ovú zástrčku 23 (adaptér) vhodnú do Vašej elektrickej siete do nabíjačky 22 a nechajte ju zaskočit'.

Zastrčte nabíjaciu zástrčku 24 nabíjačky do zdierky 17 (do zásuvky pre nabíjaciu zástrčku) na akumulátorovej batérii akku-pack. Pripojte nabíjačku na elektrickú siet'. Nabíjanie prázdnej akumulátorovej batérie akku-pack si vyžaduje cca 14 hodiny. Nabíjačka a akumulátorová batéria akku-pack sú zabezpečené proti prebíjaniu.

Nenabíjajte akumulátorovú batériu akku pack 13 po každom používaní výrobku, pretože by to znižovalo jej kapacitu. Akumulátorovú batériu akku-pack nabíjajte až vtedy, ked' indikácia stavu nabitia batérie 12 bliká, alebo ked' trvalo svieti.

Výrazne skrátená prevádzková doba akumuláto-ra po jeho dobití signalizuje, že akumulátorová batéria akku-pack je opotrebovaná a treba ju vymenit' za novú.

Ked'je akumulátor vybitý, môžete merací prístroj napájať aj pomocou nabíjačky 22, ak ju máte zapojenú do elektrickej siete. Vypnite merací prístroj, nabíjajte akumulátorovú batériu akku-pack cca 10 minút a s pripojenou nabíjačkou merací prístroj opát' zapnite.

Ak chcete batériu akku-pack 13 vymenit', otočte aretáciu 16 do polohy 'akumulátorovú batériu akku-pack 13 vytiahnite.

Vložte novú akumulátorovú batériu akku-pack a otočte aretáciu 16 do polohy

Ked' merací prístroj dlhší čas nepouživate, vyberte z neho akumulátorovú batériu akkupack. Počas dlhšieho skladovania by mohli akumulátory korodovat', alebo by sa mohli samočinne vybíjat'.

Indikácia Stav nabitia akumulátora

Ak červená indikácia stavu nabitia akumulátora 12 bliká prvýkrát, môže sa merací prístroj používať ešte približne 2 hodiny.

Ak svieti červená indikácia stavu nabitia akumulátora 12 trvalo, žiadne d'alšie merania už nie sú možné. Po uplynutí 1 minúty sa merací prístroj automaticky vypne.

228 | Slovensky

Používanie

Uvedenie do prevádzky Rotačný laser

▶ Merací prístroj chráňte pred vlhkom a pred priamym slnečným žiarením.
▶ Merací prístroj nevystavujte extrémnym teplotám ani žiadnemu kolísaniu teplôt.

Nenechávajte ho odložený dlhší čas napr. v motorovom vozidle. V prípade väčšieho rozdielu teplôt nechajte najprv merací prístroj pred jeho použitím temperovať na teplotu prostredia, v ktorom ho budete používat'. Pri extrémnych teplotách alebo v prípade kolísania teplôt môže byť negativne ovplyvnená precíznost' meracieho prístroja.

Vyhýbajte sa prudkým nárazom alebo pádom meracieho prístroja. V prípade intenzívnejšieho vonkajšieho zásahu (úderu) na merací prístroj by ste mali predtým, ako budete pokračovat' v práci, vždy vykonat' skúšku presnosti (pozri „Presnost' nivelácie Rotačný laser“, strana 230).

Inštalácia meracieho prístroja

Horizontálna poloha

Vertikálna poloha

Merací prístroj vždy klad'te v horizontálnej alebo vo vertikálnej polohe na stabilnú podložku, alebo ho namontujte na statív 26 alebo na nástenný držiak 30 s nastavovacím mechanizmom.

So zreteľom na vysokú presnost' nivelácie merací prístroj reaguje na otrasy a zmeny polohy vel'mi citlivo. Zabezpečte preto vždy stabilnú polohu meracieho prístroja, aby ste sa vyhli prerušovaniu merania kvôli oprave nivelácie.

Zapínanie/vypínanie

▶ Nesmerujte laserový lůč na osoby ani na zvieratá (predovšetkým tak nerobte vo výške očí), ani sami sa nepozerajte do laserového lůča (dokonca ani z väčšej vzdialenosti). Ihned' po zapnutí začne merací prístroj vysielat' zvislý laserový lůč 9 a variabilný laserový lůč 6.

Na zapnutie meracieho prístroja stlačte tlačidlo vypínača 4. Indikácie 1, 3 a 12 sa na chvíľu rozsvietia. Merací prístroj začne okamžite vykonávat automatickú niveláciu. Počas tejto nivelácie bliká zelená indikácia nivelácie 3 a laser bliká v bodovej prevádzke.

Nivelácia meracieho prístroja je uskutočnená vtedy, ked' svieti indikácia nivelácie 3 trvalo zeleno a trvalo svieti tiež laser. Po ukončení nivelácie merací prístroj samočinne spustí rotačnú prevádzku.

Pomocou tlačidiel druhu prevádzky 5 a 11 môžete už počas automatickej nivelácie určit' druh prevádzky (pozri „Druhy prevádzky Rotačný laser“, strana 229). V takomto prípade odštartuje merací prístroj po ukončení nivelácie ten druh prevádzky, ktorý ste zvolili.

Na vypnutie meracieho prístroja stlačte znova tlačidlo vypínača 4.

Nenechávajte zapnutý merací pristroj bez dozoru a po použití merací prístroj vždy vypnite. Laserový lůč by mohol oslepit' iné osoby.

Aby sa šetrili batérie prístroja, merací prístroj sa automaticky vypne vtedy, ked' sa nachádza dlhšie ako 2 hodiny mimo rozsahu samonivelácie, alebo vtedy, ked' je výstraha pred šokom spustená dlhšie ako 2 hodiny (pozri „Nivelačná automatika Rotačný laser“, strana 229). Inštalujte novú polohu meracieho prístroja a opät' ho zapnite.

Druhy prevádzky Rotačný laser

Prehl'ad

Všetky tri druhy prevádzky sú možné v horizontálnej aj vo vertikálnej polohe meracieho prístroja.

Rotačná prevádzka

Rotačnú prevádzku odporúčame používat' predovšetkým vtedy, ak sa používa laserový prijímač. Môžete si vyberat' z rôznych rýchlostí rotácie.

Čiarová prevádzka

V tomto druhu prevádzky sa pohybuje variabilný laserový lůč v ohraničenom uhle otvoru. Takýmto spôsobom je zaručená v porovnaní s rotačnou prevádzkou zvýšená viditeľnosť laserového lůča. Môžete si vyberat' z rôznych uhlov otvoru.

Bodová prevádzka

V tomto druhu prevádzky sa dosahuje najlepšia viditel'nost' variabilného laserového lúča. Táto prevádzka slúži napríklad na jednoduché prenášanie výšok alebo na kontrolu súbežnosti, lícovania múrov.

Rotačná prevádzka (150/300/600 min ^-1 )

Po každom zapnutí sa merací prístroj nachádza v rotačnej prevádzke so strednou rýchlostou rotácie.

Ak chcete prejst' z čiarovej prevádzky na rotačnú prevádzku, stlačte tlačidlo pre rotačnú prevádzku 5. Rotačná prevádzka sa spustí so strednou rýchlostou rotácie.

Ak chcete zmenit' rýchlost' rotácie, znova dovtedy stláčajte tlačidlo pre rotačnú prevádzku 5, kým sa dosiahne požadovaná rýchlost' rotácie.

Pri práci s laserovým prijímačom by ste mali zvolit' maximálnu rýchlost' rotácie. Pri práci bez laserového prijímača znížte rýchlost' rotácie, aby ste laserový lůč lepšie videli, alebo použite okuliare na zviditel'nenie laserového lúča 29.

Čiarová prevádzka, bodová prevádzka (10°/25°/50°, 0°)

Ak chcete urobit' zmenu na čiarovú prevádzku resp. na bodovú prevádzku, stlačte tlačidlo pre čiarovú prevádzku 11. Merací prístroj vykoná zmenu na čiarovú prevádzku s najmenším uhlom otvorenia.

Na zmenu uhla otvorenia stlačte tlačidlo pre čiarovú prevádzku 11. Uhol otvorenia sa zväčšuje v dvoch stupňoch, súčasne sa pri každom zväčšení zvýši rýchlost' rotácie. Pri treťom stlačení tlačidla pre čiarovú prevádzku 11 vykoná prístroj po krátkom zakmitaní zmenu na bodovú prevádzku. Nové stlačenie tlačidla 11 vedie spät' k čiarovej prevádzke s najmenším uhlom otvorenia.

Upozornenie: Na základe zotrvačnosti môže laser trochu prekmitávat' poza hranice koncových bodov laserovej línie.

Na nastavenie polohy laserovej línie resp. laserového bodu v rámci roviny rotácie otočte rotačnú hlavu 10 rukou do požadovanej polohy, alebo využite na tento účel dial'kové ovládanie 25.

Otáčanie roviny rotácie pri vertikálnej polohe

Pri vertikálnej polohe meracieho prístroja môžete laserový bod, laserovú líniu alebo rovinu rotácie otáčat' okolo zvislej osi pomocou dial'kového ovládania 25. Dodržiavajte pritom pokyny uvedené v Návode na používanie dial'kového ovládania.

Nivelačná automatika Rotačný laser

Prehl'ad

Po zapnutí merací prístroj automaticky rozpozná horizontálnu, resp. vertikálnu polohu. Ak chcete urobit' zmenu horizontálnej alebo vertikálnej polohy, merací prístroj vypnite, dajte ho do novej polohy a opät' ho zapnite.

Po zapnutí merací prístroj skontroluje vodorovnú, resp. zvislú polohu a hned' súčasne automaticky vyrovná nerovnosti v rámci samonivelácie v rozsahu cca 8 % (5°).

Ak sa po zapnutí alebo po zmene polohy nachádza merací prístroj v šikmej polohe o viac ako 8 %, vykonanie nivelácie už nie je možné. V takomto prípade sa rotor zastaví, laser bliká a červená indikácia nivelácie 3 svieti trvalo. Dajte merací prístroj do nejakej novej polohy a počkajte, kým sa uskutoční nivelácia. Bez umiestnenia prístroja do novej polohy sa po 2 minútach automaticky vypne laser a po 2 hodinách sa vypne aj merací prístroj.

Ked' je merací prístroj nanivelovaný, stále kontroluje vodorovní, resp. zvislú polohu. V prípade zmeny polohy sa vykoná nová automatická nivelácia. Aby sa zabránilo nesprávnym meraniam, rotor sa počas nivelácie zastaví, laser bliká a indikácia nivelácie 3 bliká zeleno.

Funkcia výstraha pred šokom

Tento merací prístroj je vybavený funkciou výstraha pred šokom, ktorá zabraňuje pri zmenách polohy resp. v prípade otrasov alebo pri vibráciách podkladu meracieho prístroja niveláciu prístroja na zmenenej výške, a zabraňuje takto výškovým chybám merania.

Na zapnutie funkcie výstraha pred šokom stlačte tlačidlo Výstraha pred šokom 2. Indikácia Výstraha pred šokom 1 svieti trvalo zeleno a po 30 sekundách sa funkcia výstraha pred šokom aktivuje.

Ked' sa pri zmene polohy meracieho prístroja prekročí rozsah (hranica) presnosti nivelácie, alebo ked' sa zaregistruje silný otras, spustí sa funkcia Výstraha pred šokom. Rotácia sa zastaví, laser bliká, indikácia nivelácie 3 zhasne a výstraha pred šokom 1 bliká červeno. Aktuálny režim prevádzky sa uloží do pamäte.

Ked' je spustená funkcia Výstraha pred šokom, stlačte tlačidlo Výstraha pred šokom 2. Funkcia Výstraha pred šokom sa spustí znova a merací prístroj začne s niveláciou. Len čo sa uskutoční nivelácia prístroja (indikácia nivelácie 3 svieti trvalo zeleno), prístroj sa spustí v tom režime prevádzky, ktorý bol uložený do pamäte. Prekontrolujte výšku laserového lúča podľa nejakého referenčného bodu a v prípade potreby túto výšku korigujte.

Ked' je spustená funkcia Výstraha pred šokom a táto funkcia sa stlačením tlačidla 2 nespustí znova, laser sa po 2 minútach vypne a po 2 hodinách sa automaticky vypne aj merací prístroj.

Ak chcete funkciu Výstraha pred šokom vypnút', stlačte tlačidlo Výstraha pred šokom 2 jedenkrát, resp. v prípade, ak je funkcia Výstraha pred šokom spustená (Indikácia Výstraha pred šokom 1 bliká červeno), stlačte tlačidlo dvakrát. Pri vypnutej funkcií Výstraha pred šokom zhasne indikácia Výstraha pred šokom 1.

Presnost' nivelácie Rotačný laser

Faktory ovplyvňujúce presnost'

Najväčší vplyv na presnost' merania má teplota okolia. Najmä rozdiely teploty prechádzajúce od zeme smerom hore môžu spôsobit' vychýlenie laserového lúča.

Odchýlky majú väčšiu závažnost' pri meranej trase nad cca 20 m a pri vzdialenosti 100 m môžu mat' hodnotu dvojnásobku až štvornásobku odchýlky pri vzdialenosti 20 m.

Pretože teplotné vrstvy sú v blízkosti zeme najväčšie, mali by ste merací prístroj pri vzdialenostiach od 20 m vždy namontovať na statív. Okrem toho umiestnite podľa možnosti merací prístroj do stredu pracovnej plochy.

Kontrola presnosti merania meracieho prístroja

Odchýlky môžu okrem vonkajších vplyvov vyvolávat' aj vplyvy, ktoré sú špecifické pre daný merací prístroj (ako napr. pády alebo prudké nárazy). Skontrolujte preto presnost' meracieho prístroja pred každým začiatkom práce.

Na túto kontrolu budete potrebovat' voľnú meraciu trasu dĺžky 20 m na pevnom podklade medzi dvoma stenami A a B. Musíte vykonat' – pri horizontálnej polohe meracieho prístroja – meranie s prepínaním cez obe osi X a Y (vždy kladne i záporne) (4 kompletné meracie úkony).

- Namontujte merací prístroj v horizontálnej polohe blízko steny A na statív 26 (príslušenstvo) alebo ho postavte na pevný a rovný podklad. Zapnite merací prístroj.

- Po ukončení nivelácie nasmerujte laserový lúč v bodovej prevádzke na blízku stenu A. Označte stred bodu laserového lúča na stene (bod I).

- Otočte merací prístroj o 180°, nechajte ho, aby sa niveloval a označte stred bodu laserového lúča na protil'ahlej stene B (bod II).

- Umiestnite merací prístroj do blízkosti steny B - bez toho, aby ste ho otáčali -, zapnite ho a nechajte merací prístroj, aby sa naniveloval.

- Prístroj vyrovnajte výškovo tak (pomocou statívu alebo v prípade potreby podložením), aby stred bodu laserového lúča smeroval presne na predtým označený bod II na stene B.

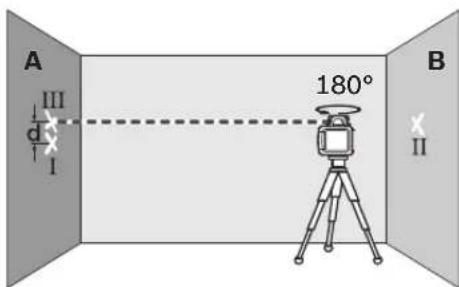

• Otočte merací prístroj o 180°, bez toho, aby ste zmenili jeho výšku. Nechajte ho, aby sa naniveloval a označte stred bodu laserového lúča na stene A (bod III). Dávajte pritom pozor na to, aby sa bod III nachádzal podľa možnosti zvislo nad resp. pod bodom I.
• Rozdiel d oboch označených bodov I a III na stene A dáva skutočnú odchýlku meracieho prístroja pre meranú os.

Zopakujte meranie pre všetky tri ostatné osi. Na tento účel otočte pred začiatkom každého merania merací prístroj vždy o 90°.

Na meranej trase 2 x 20 m = 40 m smie byt' prípustná odchýlka maximálne: 40 m x ±0,1 mm/m = ±4 mm.

Rozdiel d medzi bodmi I a III smie byt' potom pri každom jednotlivom z celkového počtu štyroch meraní maximálne 4 mm.

Ak by merací prístroj prekračoval pri niektorom meraní spomínanú maximálnu povolenú odchýlku, nechajte ho prekontrolovat' v autorizovanej servisnej opravovni Bosch.

Pokyny na používanie

Na označovanie používajte vždy iba stred laserového bodu. Veľkost’ laserového bodu sa vzdialenost’ou mení.

Okuliare na zviditel'nenie laserového lúča (Príslušenstvo)

Okuliare na zviditel'nenie laserového lúča filtrujú svetlo okolia. Vd'aka tomu sa stáva červené svetlo lasera pre oko svetlejším.

▶ Nepouživajte laserové okuliare ako ochranné okuliare. Laserové okuliare slúžia na lepšie zviditelnenie laserového lúča, pred laserovým žiarením však nechránia.

Nepoužívajte laserové okuliare ako slnečné okuliare alebo ako ochranné okuliare v cestnej doprave. Laserové okuliare neposkytujú úplnú ochranu pred ultrafialovým žiarením a znižujú vnímanie farieb.

Práca s laserovým prijímačom (Príslušenstvo)

Za nepriaznivých svetelných podmienok (svetlé okolie, priame slnečné žiarenie a pod.) a pri práci na väčšie vzdialenosti používajte na lepšiu identifikáciu laserového lúča laserový prijímač 28.

Zvol'te pri práci s laserovým prijímačom rotačnú prevádzku s maximálnou rýchlost'ou rotácie laserového lúča.

Ak budete pracovat's laserovým prijímačom, prečítajte si príslušný Návod na používanie prijímača.

Pri stlačení obslužných tlačidiel sa dá merací prístroj vyradit' z nivelácie, także rotácia sa na krátky čas zastaví. Použitím dialkového ovládania 25 sa môžeme tomuto efektu vyhnút'.

Prijímacie šošovky 7 pre dial'kové ovládanie sa nachádzajú na troch stranách meracieho prístroja, okrem iného nad obslužným panelom na čelnej strane.

Práca so statívom (Príslušenstvo)

Tento merací prístroj je vybavený 5/8" statívovým uchytením pre horizontálnu prevádzku na statíve. Umiestnite merací prístroj statívovým uchytením 18 na 5/8" závit statívovej skrutky a aretačnou skrutkou statívu ho priskrutkujte na statív.

Ak má statív 26 na výt'ahu meraciu stupnicu, môžete ním prestavenie výšky nastavovat' priamo.

Práca s nástenným držiakom a nastavovacím mechanizmom (Príslušenstvo) (pozri obrázok A)

Merací prístroj môžete namontovat' aj na nástenný držiak s nastavovacím mechanizmom 30. Naskrutkujte na tento účel statívovú skrutku 33 so závitom 5/8" nástenného držiaka do statívového uchytenia 18 na meracom prístroji.

Montáž na stenu sa odporúča využívat' pri takých prácach, ktoré sa musia vykonávat' vyššie, ako je výška výťahu statívu, alebo pri prácach na nestabilnom podklade a bez statívu. Upevnite na tento účel nástenný držiak 30 s namontovaným meracím prístrojom podľa možnosti zvislo na stenu.

Pri montáži na stenu môžete nástenný držiak 30 bud' priskrutkovat' pomocou upevňovacej skrutky 31 na nejakú lištu so šírkou maximálne 8 mm, alebo ho zavesit' na nejaké dva háčiky.

Montáž na statív: Nástenný držiak 30 môžete pomocou statívového uchytenia na zadnej strane takisto naskrutkovat' aj na statív. Toto upevnenie odporúčame používat' pri takých prácach, pri ktorych sa má nastavit' rovina rotácie k nejakej vzťažnej línii.

Pomocou nastavovacieho mechanizmu môžete namontovaný merací prístroj posúvat' zvisle (pri montáži na stene), resp vodorovne (pri montáži na statíve) v rozsahu približne 16 cm. Uvol'nite na tento účel skrutku 32 na nastavovacom mechanizme, posuňte merací prístroj do požadovanej polohy a skrutku 32 opát' utiahnite.

Práca so stropovou meracou platničkou (pozri obrázok A)

Reflektujúca polovica stropovej meracej platničky zlepšuje za nepriaznivých podmienok viditel'nost' laserového lúča, cez priehľadnú stranu je vďaka jej transparentnosti laserový lúč identifikovatel'ný aj zo zadnej strany.

Práca s meracou platničkou (Príslušenstvo)

Pomocou meracej platničky 34 môžete značku laserového lúča nanášat' na podlahu, resp. laserovú výšku na stenu.

Pomocou nulového políčka a stupnice sa dá odmerat' vzájomné prestavenie v želanej výške a opät' naniest' na inom mieste. Takýmto spôsobom odpadne exaktné nastavovanie prístroja na prenášanú výšku.

Meracia platnička 34 je kvôli lepšej viditel'nosti laserového lúča na väčšie vzdialenosti, resp. pri dopade silného slnečného svetla, vybavená reflektujúcou vrstvou. Zosilnenie jasu je však identifikovatel'né len vtedy, ked' pozeráte na meraciu platničku paralelne k laserovému lúču.

Práca s meracou latou (Príslušenstvo) (pozri obrázok H)

Na kontrolu rovinnosti alebo na nanášanie sklonov odporúčame používat' meraciu latu 27 spolu s laserovým prijímačom.

Na meracej late 27 je hore umiestnená relatívna meracia stupnica (±50 cm). Nulovú výšku stupnice si môžete predvolit' dole na výt'ahu. Takýmto spôsobom môžete priamo odčítat' odchýlky od určenej výšky.

Priklady postupov

Prenášanie/kontrola výšok (pozri obrázok B)

Postavte merací prístroj v horizontálnej polohe na pevnú podložku, alebo ho namontujte na statív 26 (príslušenstvo).

Práca so statívom: Nastavte laserový lúč do požadovanej výšky. Preneste resp. prekontrolujte výšku na ciel'ovom mieste.

Práca bez statívu: Zistite výškový rozdiel medzi laserovým lúčom a výškou referenčného bodu pomocou meracej platničky 34. Preneste resp. prekontrolujte nameraný výškový rozdiel na cieľovom mieste.

Paralelné nastavovanie zvislého lúča/nanášanie pravých uhlov (pozri obrázok C)

Ak treba nakreslit' pravý uhol alebo vyrovnat' medzistený, treba nastavit' zvislý laserový lúč 9 paralelne, t. j. v rovnakej vzdialenosti k vzt'ažnej línii (napríklad k stene).

Postavte na tento účel merací prístroj do vertikálnej polohy a nasmerujte ho tak, aby laserový lůč prechádzal približne paralelne k vzt'ažnej línii.

Aby ste dosiahli presné umiestnenie, odmerajte vzdialenost' medzi zvislým lúčom a vzt'ažnou líniou priamo na meracom prístroji pomocou meracej platničky 34. Odmerajte znova vzdialenost' medzi zvislým lúčom a vzt'ažnou líniou podľa možnosti s maximálnym odstupom od meracieho prístroja. Nastavte zvislý lúč tak, aby mal rovnakú vzdialenost' od vzt'ažnej línie ako pri meraní priamo na meracom prístroji.

Pravý uhol k zvislému lúču 9 je indikovaný variabilným laserovým lúčom 6.

Indikácia zvislej/vertikálnej roviny (pozri obrázok D)

Ak chcete indikovat' zvislú resp. vertikálnu rovinu, postavte merací prístroj do vertikálnej polohy. Ak má táto vertikálna rovina prebiehat' v pravom uhle k nejakej vzt'ažnej línii (napr. k stene), v takomto prípade vyrovnajte zvislý laserový lúč 9 k tejto vzt'ažnej línii.

Zvislica je indikovaná variabilným laserovým lúčom 6.

234 | Slovensky

Práca bez laserového prijímača (pozri obrázok E)

Za priaznivých svetelných pomerov (tmavé okolie) a na krátke vzdialenosti môžete pracovat bez laserového prijímača. Aby ste dosiahli lepšiu viditel'nosť laserového lúča, zvol'te bud čiarovú prevádzku, alebo zvol'te bodovú prevádzku a natočte rotačnú hlavu 10 na cieľové miesto rukou.

Práca s laserovým prijímačom (pozri obrázok F)

Za nepriaznivých svetelných pomerov (svetlé okolie, dopad priameho slnečného žiarenia) a na vel'ké vzdialenosti používajte kvôli lepšej identifikácií laserového lúča laserový prijímač. Pri práci s laserovým prijímačom zvol'te rotačnú prevádzku s maximálnou rýchlost'ou rotácie.

Meranie na vel'ké vzdialenosti (pozri obrázok G)

Pri meraní na veľké vzdialenosti treba používat' na identifikáciu laserového lúča laserový prijímač. Aby ste zabránili účinku rušivých vplyvov, mali by ste inštalovat' merací prístroj vždy do stredu pracovnej plochy na nejaký statív.

Práca vonku (vo vonkajších priestoroch) (pozri obrázok H)

Pri práci na neistom podklade namontujte merací prístroj na statív 26. Aktivujte funkciu Výstraha pred šokom, aby ste v prípade pohybu podkladu alebo v prípade otrasov zabránili chybnému meraniu meracieho prístroja.

Prehl'ad indikácie

	Laserový lúč	Rotácia lasera*	zelená	čer- vená	zelená	čer- vená
Zapnutie meracieho prístroja (1 sek. autotest) ●	●		●
Nivelácia alebo nová nivelácia 2x/s ○ 2x/s
Merací prístroj nanivelovaný/pripravený na používanie ● ● ●
Rozsah samonivelácie prekročený 2x/s ○		●
Funkcia Výstraha pred šokom aktivovaná ●
Výstraha pred šokom spustená 2x/s ○ 2x/s
Napätie batérie na ≤2 hod. prevádzky						2x/s
Batéria prázdna	○	○				●
	* pri Čiarovej a rotačnej prevádzke
	2x/s	Frekvencia blikania (dvakrát za sekundu)
	●	Trvalá prevádzka
	○	Funkcia zastavená

Slovensky | 235

Údržba a servis

Údržba a čistenie

Udržiavajte rotačný laserový prístroj a nabíjačku akumulátorov vždy v čistote.

Neponárajte rotačný laserový prístroj ani nabíjačku do vody ani do žiadnych iných kvapalín.

Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte žiadne čistiace prostriedky ani rozpúšťadlá.

Čistite na rotačnom laseri pravidelne predovšet- kým plochy výstupného otvoru lasera a dávajte pozor, aby ste pritom odstránili zachytené vlákna tkaniny.

Ak by rotačný laserový prístroj a nabíjačka napriek starostlivej výrobe a kontrole predsa len prestali niekedy fungovat', treba dat' opravu vykonat' autorizovanej servisnej opravovni ručného elektrického náradia Bosch. Neotvárajte rotačný laserový prístroj ani nabíjačku akumulátorov sami.

Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku rotačného lasera, resp. nabíjačky.

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozložené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke:

www.bosch-pt.com

Tím poradenskej služby pre zákazníkov Bosch Vám rád pomôže aj pri problémoch týkajúcich sa kúpy a nastavenia produktov a príslušenstva.

Slovakia

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch.sk

Likvidácia

Rotačný laserový prístroj, nabíjačku, príslušenstvo a obal treba dat na recykláciu zodpovedajúcu požadovanej ochrane životného prostredia. Neodhadzujte rotačný laserový prístroj, nabíjačku ani akumulátory/batérie do komunálneho odpadu!

Len pre krajiny EÚ:

Podl'a Európskej smernice 2002/96/ES sa musia nepoužitelné meracie prístroje a podl'a európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované akumulátory/batérie zbie-

rat' separovane a treba ich dávat' na recykláciu zodpovedajúcu ochrane životného prostredia.

Akumulátory/batérie:
