Марка	Bosch
Модел	GRL 300 HV Professional
Вид продукт	Професионален ротационен лазерен нивелир
Максимален обхват	300 m (с детектор)
Точност	± 0,1 mm/m
Диапазон на самонивелиране	± 5°
Скорости на въртене	0, 150, 300, 600 об/мин
Клас на лазера	Клас 2 (≤ 1 mW, 635 nm)
Източник на захранване	4 батерии АА (алкални или NiMH)
Автономия	Около 40 часа (с алкални батерии)
Размери (Д × Ш × В)	160 × 160 × 180 mm
Тегло (без батерии)	1,2 kg
Степен на защита	IP54 (защитен от прах и водни пръски)
Работна температура	-10 °C до +50 °C
Монтаж	Резба 5/8" за статив
Основни функции	Въртене, линия, точка, режим на наклон
Поддръжка и почистване	Почиствайте с мека влажна кърпа; не използвайте разтворители или агресивни течности
Инструкции за безопасност	Не гледайте директно в лазерния лъч; използвайте защитни очила за лазер, ако е необходимо
Резервни части и ремонтопригодност	Аксесоари и резервни части, налични чрез следпродажбено обслужване на Bosch
Обща информация	Самонивелиращ се ротационен лазер за строителство и пътно строителство

Често задавани въпроси - GRL 300 HV Professional BOSCH

Как да включа Bosch GRL 300 HV ?

Натиснете бутона за включване/изключване, разположен отстрани на устройството. Зелен светодиод показва, че лазерът е включен. Уверете се, че батериите са поставени правилно.

Какъв е максималният обхват на GRL 300 HV ?

Без детектор обхватът е около 50 m. С детектор Bosch LR 30 или LR 60 може да достигне 300 m.

Как да настроя скоростта на въртене ?

Използвайте бутона за избор на скорост. Можете да избирате между 0, 150, 300 и 600 об/мин. Скорост 0 съответства на режим точка.

Самонивелира ли се лазерът ?

Да, GRL 300 HV е оборудван със система за самонивелиране с диапазон на нивелиране ±5°. Ако устройството е наклонено повече, лазерът мига и се чува предупредителен сигнал.

Какъв тип батерии да използвам ?

Използвайте алкални или презареждащи се NiMH батерии тип AA. Поставете батериите, спазвайки полярността, посочена в отделението.

Как да почистя ротационния лазер ?

Почиствайте лещите с мека суха кърпа. За корпуса използвайте влажна кърпа. Никога не използвайте разтворители или абразивни продукти.

Какво да направя, ако лазерът не се включва ?

Първо проверете батериите: сменете ги, ако е необходимо. Уверете се, че отделението е чисто и контактите не са окислени. Ако проблемът продължава, свържете се със следпродажбеното обслужване на Bosch.

Може ли лазерът да се използва на открито ?

Да, благодарение на степента на защита IP54, той е устойчив на прах и водни пръски. Въпреки това, прякото излагане на слънце може да намали видимостта на лъча; препоръчва се използване на детектор.

Как да използвам режим на наклон ?

Активирайте режим на наклон, като изключите самонивелирането чрез превключвателя. След това наклонете устройството ръчно според желания наклон. Използвайте нивопоказателите, за да проверите ъгъла.

Къде мога да намеря резервни части ?

Резервните части и аксесоари (статив, детектор и др.) са налични при оторизирани дилъри на Bosch или директно на сайта на Bosch Professional.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GRL 300 HV Professional BOSCH

Български ...... Страница 297

Srpski....Strana 312

Slovensko....Stran 325

Hrvatski ...... Stranica 339

Указания за безопасна работа

Ротационен лазер

За да работите безопасно и сигурно с измервателния уред, трябва да прочетете и да спазвате стриктно всички указания. Никога не допускайте предупре- дителните табелки на измервателния уред да станат нечетими. СЪХРАНЯВАЙТЕ ТЕЗИ УКА- ЗАНИЯ НА СИГУРНО МЯСТО.

▶ Внимание – ако бъдат използвани различни от приведените тук приспособления за обслужване или настройване или ако се изпълняват други процедури, това може да Ви изложи на опасно облаъчване.
▶ Не използвайте очилата за наблюдаване на лазерния лъч като предпазни работни очила. Тези очила служат за по-доброто наблюдаване на лазерния лъч, те не предпазват от него.
▶ Не използвайте очилата за наблюдаване на лазерния лъч като слънчеви очила или докато участвате в уличното движение.

Очилата за наблюдаване на лазерния лъч не осигуряват защита от ултравиолетовите лъчи и ограничават възприемането на цветовете.

Допускайте измервателният уред да бъде ремонтиран само от квалифицирани техници и само с използване на оригинални резервни части. С това се гарантира запазването на функциите, осигуряващи безопасността на измервателния уред.
▶ Не работете с измервателния уред в среда с повишена опасност от експлозии, в която има леснозапалими течности, газове или прахове. В измервателния уред могат да възникнат искри, които да възпламенят праха или парите.
▶ Не отваряйте акумулаторната батерия. Съществува опасност от късо съединение.

Предпазвайте акумулаторната батерия от прегряване, също напр. и от продължително въздействие на пряка слънчева светлина, от огън, от овлажняване и намокряне. Съществува опасност от експлозия.

Когато не използвате акумулаторната батерия, я предпазвайте от допир с кламери, монети, ключове, пирони, винтове или други малки метални предмети, които могат да предизвикат късо съединение. Късо съединение между клемите може да предизвика изгаряния или пожар.
▶ При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ако електролит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитът може да предизвика изгаряния на кожата.

Зареждайте акумулаторната батерия само с посочените в това ръководство за експлоатация зарядни устройства. За зарядно устройство, предназначено за работа с определен вид акумулаторни батерии, съществува опасност от възпламеняване, ако бъде използвано за зареждането на други акумулаторни батерии.
▶ Използвайте само оригинални акумулаторни батерии, производство на Бош, с посоченото на табелката на Вашия измервателен инструмент номинално напрежение. При използване на други акумулаторни батерии, напр. т.нар. «съвместими», преработени акумулаторни батерии или чужди продукти съществува опасност от нараняване и материални щети вследствие на експлозия на акумулаторните батерии.

GRL 250 HV

▶ Измервателният уред се доставя с предупредителна табелка на английски език (означен на изображението на измервателния уред на страницата с фигурите с номер 20).

298 | Български

▶ Преди пускане в експлоатация залепете върху английския текст включената в окомплектовката лепенка на Вашия език.
▶ Не насочвайте лазерния лъч към хора или животни; не гледайте срещу лазерния лъч. Този измервателен уред излъчва лазерени лъчи от клас 2 съгласно IEC 60825-1. С него можете да заслепите хора.
▶ Не оставяйте деца без пряк надзор да работят с измервателния уред. Могат неволно да заслепят други хора.

GRL 300 HV/GRL 300 HVG

▶ Измервателният уред се доставя с две предупредителни табелки на английски език (означени на изображението на измервателния уред на страницата с фигурите с номера 20 и 21):

GRL 300 HV:

GRL 300 HVG:

GRL 300 HV/GRL 300 HVG:

▶ Преди пускане в експлоатация залепете върху английския текст самозалепвашите се етикети с текст на Вашия език. Етикетите са включени в окомплектовката на електроинструмента.

He насочвайте лазерния лъч към хора или животни и самите Вие не гледайте срещу лазерния лъч. Този измервателен уред генерира лазерен лъч от лазерен клас 3R съгласно IEC 60825-1. Директното гледане срещу лазерния лъч, – също и от голямо разстояние, – може да увреди очите.
▶ Избягвайте отразяването на лазерния лъч от гладки повърхности като прозорци или огледала. Повреждане на очите е възможно и от отразения лъч.
Измервателният уред трябва да бъде обслужван само от лица, които са запознати с начина на работа с лазерни уреди. Съгласно EN 60825-1 към това между другото спада и познаване на биологичното въздействие на лазерния лъч върху окото и кожата, както и правилното прилагане на защитни средства за избягване на опасностите.
Поставяйте измервателния инструмент винаги така, че лазерните лъчи да преминават на голямо разстояние над или под височината на очите. Така се намалява опасността от увреждане на очите.
▶ Обозначавайте зоната, в която измервателния уред се ползва, с подходящи табелки, указващи наличието на лазерни лъчи. Така предотвратявате навлизането в застрашената зона на външни лица.
He съхранявайте измервателния уред на места, на които той ще е достъпен за необучени лица. Лица, които не познават начина на работа с измервателния уред, могат да се наранят или да наранят други.
▶ При използването на измервателни уреди от лазерен клас 3R съблюдавайте и евентуално приложими национални предписания. Неспазването на тези предписания може да предизвика трудови злополуки.
Осигурявайте контрол или изолирайте зоната, в която се разпространяват лазерните лъчи. Ограничаването на лазерните лъчи в контролирана зона предотвратява увреждане на очите на странични лица.

Зарядно устройство

Прочетете внимателно всички указания. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми.

Предпазвайте зарядното устройство от дъжд и овлажняване.

Проникването на вода в зарядното устройство увеличава опасността от токов удар.

▶ Не зареждайте със зарядното устройство чужди акумулаторни батерии. Зарядното устройство е подходящо за зареждане само на акумулаторните батерии на Бош, които се използват в ротационния лазер. При зареждането на чужди акумулаторни батерии съществува опасност от пожар и експлозии.
▶ Подържайте зарядното устройство чисто. Съществува опасност от възникване на токов удар вследствие на замърсяване на зарядното устройство.
▶ Винаги преди употреба проверявайте зарядното устройство, захранващия кабел и щепсела. Не използвайте зарядното устройство в случай, че откриете повреди. Не отваряйте зарядното устройство, оставете ремонтите да бъдат извършвани само от квалифицирани техници и с оригинални резервни части. Повреди на зарядното устройство, захранващия кабел или щепсела увеличават опасността от токов удар.
▶ Не поставяйте зарядното устройство на леснозапалима повърхност (напр. хартия, текстил и др. п.) или в леснозапалима среда. Съществува опасност от възникване на пожар вследствие на нагряването на устройството по време на зареждане.

▶ При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ако електролит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитът може да предизвика изгаряния на кожата.
▶ Внимавайте деца да не играят със зарядното устройство.
▶ Деца или лица с психически или физически увреждания трябва да ползват зарядното устройство само под надзор или ако са били обучени за работа с него. Доброто обучение предотвратява грешки при работа с уреда и наранявания.

Функционално описание

Моля, отворете разгъващата се страница с изображението на ротационния лазер и зарядното устройство и я оставете така, докато четете ръководството за експлоатация.

Предназначение на уреда

Ротационен лазер

Измервателният уред е предназначен за определяне и проверка на строго хоризонтални строителни линии, вертикали, линии на подравняване и коти.

Измервателният уред е подходящ за работа на открито и в затворени помещения.

300 | Български

Технически данни

Ротационен лазер GRL 250 HV	Professional	GRL 300 HV Professional	GRL 300 HVG Professional
Каталожен номер 3 601 K61 60. 3 601 K61 50. 3 601 K61 70.
Работен диапазон (радиус)1)
– без лазерен приемник, прибл.	30 m	30 m	50 m
– с лазерен приемник, прибл.	125 m	150 m	150 m
Точност на нивелиране1)2)	±0,1 mm/m	±0,1 mm/m	±0,1 mm/m
Диапазон на автоматично нивелиране, типично	±8 % (±5°)	±8 % (±5°)	±8 % (±5°)
Време за автоматично нивелиране, типично	15 s 15 s 15 s
Скорост на въртене	150/300/600 min-1	150/300/600 min-1	150/300/600 min-1
Ъгъл на разходимост прилинеен режим	10/25/50°	10/25/50°	10/25/50°
Работен температурен диапазон	-10 ... +50 °C	-10 ... +50 °C	0 ... +40 °C
Температурен диапазон за съхраняване	-20 ... +70 °C	-20 ... +70 °C	-20 ... +70 °C
Относителна влажност на въздуха, макс.	90 %	90 %	90 %
Клас лазер	2	3R	3
Тип лазер	635 nm, <1 mW	635 nm, <5 mW	532 nm, <5 mW
Ø Лазерен лъч, при изходящия отвор, прибл.1)	5 m m	5 m m	5 m m
Резбови отвор за монтиране към статив (хоризонтален)	5/8"-11	5/8"-11	5/8"-11
Акумулаторни батерии (NiMH)	2 x 1,2 V HR20 (D)(9 Ah)	2 x 1 , 2 V H R 2 0(9Ah)	(D2)x 1,2 V HR20 (D)(9 Ah)
Батерии (алкално-манганови)	2 x 1,5 V LR20 (D)	2 x 1,5 V LR20 (D)	2 x 1,5 V LR20 (D)
Продължителност на работа, прибл.
– Акумулаторни батерии (NiMH)	40 h	30 h	20 h
– Батерии (алкално-манганови)	60 h	50 h	30 h
Маса съгласно EPTA-Procedure 01/2003	1,8 kg	1,8 kg	1,8 kg
Габаритни размери	190 x 180 x 170 mm	190 x 180 x 170 mm	190 x 180 x 170 mm
Вид защита	IP 54 (защитен от проникване на прах и на вода при напръскване)	IP 54 (защитен от проникване на прах и на вода при напръскване)	IP 54 (защитен от проникване на прах и на вода при напръскване)

1) при 20 °C
2) успоредно на осите
Моля, обърнете внимание на каталогния номер на табелката на измервателния уред, търговските наименования могат в някои случаи да бъдат променяни.
За еднозначното идентифициране на Вашия измервателен уред служи серийният номер 19 на табелката му.

Български | 301

Зарядно устройство

Каталожен номер 2 610 A13 782
Номинално напрежение	V~ 100–240
Честота	Hz 50/60
Зарядно напрежение	V= 7,5
Заряден ток	A	1,0
Допустим температурен диапазон на зареждане	°C 0–45
Време за зареждане	h	14
Брой на клетките в акумулаторната батерия		2
Номинално напрежение (Акумулаторни батерии)	V= 2 x 1,2
Маса съгласно EPTA-Procedure 01/2003	kg 0,2
Клас на защита		☐/П

Изобразени елементи

Номерирането на изобразените компоненти се отнася до изображението на ротационния лазер и зарядното устройство на страницата с фигурите.

1 Светодиод шоков датчик
2 Бутон за включване/изключване на антишоковата система
3 Дисплей на системата за автоматично нивелиране
4 Бутон за включване/изключване на ротационния лазер
5 Бутон за ротационен режим и избор на скоростта на въртене
6 Движещ се лазерен лъч
7 Приемна леща за дистанционното управление
8 Отвор за изходящия лазерен лъч
9 Вертикален лъч
10 Въртяща се глава
11 Бутон за линеен режим и избор на дължината на линията
12 Светодиод за степента на зареденост на акумулаторната батерия
13 Пакет акумулаторни батерии*
14 Гнездо за батериите
15 Ръкохватка за застопоряване на гнездото за батерии
16 Ръкохватка за застопоряване на акумулаторната батерия*

17 Куплунг за щекера на зарядното устройство*
18 Резбови отвор 5/8" за монтиране към статив
19 Сериен номер
20 Предупредителна табелка за лазерния лъч
21 Предупредителна табелка на отвора за лазерния лъч (GRL 300 HV/GRL 300 HVG)
22 Зарядно устройство*
23 Щепсел на зарядното устройство*
24 Контактен щекер*
25 Дистанционно управление*
26 Статив*
27 Измервателна летва за строителни лазери*
28 Лазерен приемник*
29 Очила за наблюдаване на лазерния лъч*
30 Приспособление за захващане към стена/модул за подравняване*
31 Застопоряващ винт на стойката за стена*
32 Винт на приспособлението за насочване*
33 Винт с резба 5/8" на приспособлението за захващане към стена*
34 Измервателна плочка с поставка*
35 Измервателна плочка за таван*
36 Kyφαρ

* Изобразените на фигурите или описани в ръко- водството за експлоатация допълнителни при- способления не са включени в окомплектовката.

302 | Български

Монтиране

Захранване на ротационния лазер

За работа с измервателния уред се препоръчва използването на алкално-манганови батерии или на акумулатор-ни батерии.

За отваряне на гнездото на батериите 14 завъртете ръкохватката 15 до позиция 🌐 издърпайте гнездото на батериите навън.

При поставяне на батериите внимавайте за правилната им полярност, изобразена на фигурата на капака на гнездото за батерии.

Винаги заменяйте всички батерии едновременно. Използвайте само батерии от един и същ производител и с еднакъв капацитет.

Затворете гнездото на батериите 14 и завъртете ръкохватката 15 до позиция 🔒

Ако сте поставили батериите неправилно, измервателният уред не може да бъде включен. Поставете батериите с правилната полярност.

▶ Ако продължително време няма да из- ползвате уреда, изваждайте батериите от него. При продължително съхраняване батериите могат да протекат и да се само- разредят.

Преди първото включване заредете акумулаторната батерия 13. Акумулаторната батерия може да бъде заредена само със специално предназначеното зарядно устройство 22.

▶ Внимавайте за напрежението на захранвашата мрежа! Напрежението на захранвашата мрежа трябва да съответства на данните, написани на табелката на зарядното устройство. Зарядни устройства, обозначени с 230 V, могат да бъдат захранвани и с 220 V.

Поставете щепсела 23, подходящ за Вашата захранваща мрежа, на зарядното устройство 22; щепселът трябва да влезне с прещракване.

Вкарайте щекера 24 на зарядното устройство в конектора 17 на акумулаторната батерия.

Включете зарядното устройство в захран- вашата мрежа. Зареждането на празна аку-

мулаторна батерия трае прибл. 14 часа. Зарядното устройство и акумулаторната батерия имат вградена защита срещу презареждане.

Нова или неизползвана продължително време акумулаторна батерия достига пълния си капацитет едва след прибл. 5 цикъла на зареждане и разреждане.

Не зареждайте акумулаторната батерия 13 след всяко използване, в противен случай капацитетът й се намалява значително. Зареждайте акумулаторната батерия само когато светодиодът 12 мига или свети непрекъснато.

Съществено съкратено време на работа на акумулаторните батерии указва, че са изхабени и трябва да бъдат заменени.

Ако пакетът акумулаторни батерии е изтощен, можете да използвате измервателния уред и с помощта на зарядното устройство 22, когато то е включено към захранващата мрежа. Изключете измервателния уред, заредете пакета акумулаторни батерии прибл. 10 минути, след това включете измервателния уред и работете с включеното зарядно устройство.

За смяна на акумулаторната батерия 13 завъртете ръкохватката 16 до позиция 📋 издърпайте акумулаторната батерия 13 навън.

Поставете нова акумулаторна батерия и завъртете ръкохватката 16 до позиция

▶ Ако няма да използвате измервателния уред продължително време, извадете акумулаторната батерия. При продължително съхраняване акумулаторните батерии могат да кородират или да се саморазредят.

Светодиод за степента на зареденост на акумулаторната батерия

От момента, в който светодиодът 12 започне да мига, измервателният уред може да работи със съответната акумулаторна батерия още прибл. 2 часа.

Когато светодиодът 12 започне да свети с непрекъсната червена светлина, не е възможна по-нататьшна работа с измервателния уред.

След прибл. 1 минута измервателният уред се изключва автоматично.

Работа с уреда

Включване на ротационния лазер

▶ Предпазвайте измервателния прибор от овлажняване и директно попадане на слънчеви лъчи.
▶ Не излагайте измервателния уред на екстремни температури или резки температурни промени. Напр. не го оставяйте продължително време в автомобил. При големи температурни разлики оставяйте измервателният уред да се темперира, преди да го включите. При екстремни температури или големи температурни разлики точността на измервателния уред може да се влоши.
- Избягвайте силни удари на измервателния уред; предпазвайте го от падане. След силни механични въздействия върху измервателния уред, преди да продължите работа с него, трябва да извършите проверка на точността му (вижте «Точност на нивелиране на ротационния лазер», страница 305).

Поставяне на измервателния уред в работна позиция

Хоризонтално положение

Вертикално положение

Поставете измервателния уред на стабилна основа в хоризонтално или вертикално положение, монтирайте го на статив 26 или на приспособление за захващане към стена 30 с модул за подравняване.

Поради голямата точност на нивелиране уредът реагира изключително чувствително на вибрации и промяна на положението. Затова внимавайте да го поставите стабилно, за да избегнете прекъсване на работа за допълнително нивелиране.

Включване и изключване

He насочвайте лазерния лъч към хора или животни (особено на височина на очите им); не гледайте срещу лазерния лъч (не го правете дори и от голямо разстояние). Веднага след включване измервателният уред излъчва отвесния лъч 9 и променливия лъч 6.

За включване на измервателния уред натиснете бутона 4. Светодиодите 1, 3 и 12 светват краткотрайно. Веднага след това започва автоматичното самонивелиране на измервателния уред. По време на нивелирането светодиодът мига 3 със зелена светлина, а лазерът мига в точков режим.

Когато светодиодът 3 започне да свети с непрекъсната зелена светлина и се включи непрекъснат лазерен лъч, процесът на автоматично нивелиране е приключил. След приключване на нивелирането измервателният уред се включва автоматично в режим на въртене.

С бутоните за превключване на режимите на работа 5 и 11 можете да смените режима на работа още по време на процеса на автоматично нивелиране (вижте «Режими на работа на ротационния лазер», страница 304). В такъв случай след приключване на нивелирането измервателният уред се включва в избрания режим на работа.

За изключване на измервателния уред натиснете отново бутона 4.

▶ Не оставяйте уреда включен без надзор; след като приключите работа, го изключвайте. Други лица могат да бъдат заслепени от лазерния лъч.

С оглед предпазване на батериите от изтощаване, ако измервателният уред е в продължение на повече от 2 часа извън диапазона на автоматично нивелиране или ако антишоковата система (вижте «Автоматично нивелиране на ротационния лазер», страница 305) се е задействала преди повече от 2 часа, измервателният уред се изключва автоматично. Поставете го в нова позиция и го включете повторно.

Режими на работа на ротационния лазер

Общ преглед

И трите режима на работа могат да бъдат включени както в хоризонтално, така и във вертикално положение на измервателния уред.

Ротационен режим

Режимът на въртене се препоръчва при използване на лазерния приемник. Можете да избирате между различни скорости на въртене.

Линеен режим

В този режим на работа про- менливият лъч се движи в рам- ките на определен ъгъл. Така се подобрява видимостта му в сравнение с ротационния режим. Можете да регулирате въгла на разходимост на лазерния лъч.

Точков режим

В този режим се постига най- добра видимост на лазерния љч. Той служи напр. за лесното пренасяне на коти или за про- верката на линии на подравня- ване.

Ротационен режим (150/300/600 min ^-1 )

След включване измервателният уред автоматично се установява в ротационен режим със средна скорост на въртене.

За смяна на режима от линеен към ротационен натиснете бутона за ротационен режим 5. Ротационният режим се включва със средна скорост на въртене.

За промяна на скоростта на въртене натиснете повторно бутона за ротационен режим 5, докато се установи желаната от Вас скорост на въртене.

При работа с лазерния приемник трябва да установите най-високата скорост на въртене. При работа без лазерен приемник намалете скоростта на въртене, за да подобрите видимостта на лазерния лъч, и използвайте очила за наблюдаване на лазерния лъч 29.

За смяна в линеен или в точков режим натиснете бутона за линеен режим 11. Измервателният уред се включва в линеен режим с наймалкия ъгъл на разходимост.

За смяна на ъгъла на разходимост натиснете отново бутона за линеен режим 11. Ђгълът на разходимост се увеличава с 2 степени, като същевременно с всяка стъпка се увеличава и скоростта на въртене. При натискане на бутона за линеен режим 11 след кратко вибриране измервателният уред се установява в точков режим. Следващото натискане на бутона 11 води отново до избор на линеен режим с наймалкия ъгъл на разходимост.

Упътване: Поради наличието на инертност лазерът може да излиза незначително извън крайните точки на лазерната линия.

За позициониране на лазерната линия, респ. на лазерната точка в равнината на въртене завъртете главата на уреда 10 ръчно до желаната позиция или използвайте дистанционното управление 25.

Завъртане на равнината на въртене при вертикално положение на уреда

При вертикално положение на измервателния уред можете да завъртите лазерната точка, лазерната линия или равнината на въртене около вертикална ос с помощта на дистанционното управление 25. За целта прочетете ръководството за употреба на дистанционното управление Включване на лазерния приемник.

Автоматично нивелиране на ротационния лазер

Общ преглед

При включване измервателният уред автоматично разпознава дали е в хоризонтално или вертикално положение. За смяна между хоризонтално и вертикално положение изключете уреда, поставете го в новото положение и след това го включете отново.

След включване измервателният уред проверява дали е в хоризонтално, респ. вертикално положение и компенсира отклонения в рамките на диапазона за автоматично нивелиране от прибл. 8 % (5°).

Ако при включване или след промяна на положението на измервателния уред той е под наклон, по-голям от 8 %, автоматичното нивелиране не е възможно. В такъв случай върте-нето спира, лазерът започва да мига, а светодиодът за автоматично нивелиране 3 свети с непрекъсната червена светлина. Променете позицията на измервателния уред и изчакайте автоматичното му нивелиране. Ако позицията на измервателния уред не бъде променена, след 2 min се изключва лазерния лъч, а след 2 часа – измервателния уред.

Когато измервателният уред се нивелиран автоматично, той следи постоянно хоризонталното си, респ. вертикално положение. При промяна автоматично се включва повторно нивелиране. За предотвратяване на грешни измервания по време на нивелирането върте-нето се спира, лазерният лъч започва да мига, а светодиодът 3 мига със зелена светлина.

Антишокова система

Измервателният уред има антишокова система, която спира нивелирането по време на промяна на положението, респ. при друсане или вибрации на измервателния уред, с което предотвратява грешки при измерването.

За включване на антишоковата система на- тиснете бутона 2. Светодиодът 1 започва да свети с непрекъсната зелена светлина и след 30 секунди антишоковата система се активира.

Ако при промяна на положението на измервателния уред се излезе извън диапазона на атвоматичното му нивелиране или ако бъдат регистрирани силни вибрации, антишоковата система се задейства: въртенето се спира, лазерният лъч започва да мига, светодиодът за нивелиране 3 изгасва и светодиодът на антишоковата система 1 започва да свети с червена светлина. Текущият режим на работа се запазва.

При задействана антишокова система натиснете бутона 2. Това нулира антишоковата система и процесът на автоматично нивелиране се стартира отново. Когато нивелирането приключи (светодиодът 3 започне да свети с непрекъсната зелена светлина), измервателният уред се включва в запаметения режим на работа. След това проверете височината на лазерния лъч и при необходимост я коригирайте.

Ако при активирана антишокова система тя не бъде нулирана чрез натискане на бутона 2, след 2 min лазерният лъч се изключва, а след 2 часа – съответно измервателният уред.

За изключване на антишоковата система на- тиснете бутона 2 еднократно, респ. при акти- вирана антишокова система (светодиодът 1 мига червено) – два пъти. При изключена антишокова система светодиодът 1 изгасва.

Точност на нивелиране на ротационния лазер

Фактори, влияещи на точността

Най-голямо влияние върху точността има околната температура. Особено силно отклонение на лазерния лъч предизвикват големи температурни разлики от пода нагоре.

Отклоненията стават забележими на разстояния, по-големи от 20 m и на разстояния от порядъка на 100 m могат да станат два до четири пъти по-големи спрямо отклонението на 20 m.

Тъй като температурните разлики са най-силни в близост до пода, при разстояния над 20 m трябва задължително да монтирате измервателния уред на статив. Освен това при възможност винаги поставяйте измервателния уред в средата на работната площ.

Проверка на точността на измервателния уред

Наред с външните влияния отклонения на резултатите могат да предизвикат и причини, свързани с уреда (напр. ако бъде изтърван или претърпи силни удари). Затова винаги преди започване на работа проверявайте точността му.

За проверката се нуждаете от свободна отсечка с дължина от прибл. 20 m на твърда основа между две стени А и В. При хоризонтално положение на измервателния уред трябва да извършите измерване със завъртане спрямо двете оси Х и У (за всяка ос съответно положително и отрицателно) (4 отделни измервания).

– Монтирайте измервателния уред на статив 26 (допълнително приспособление) в хоризонтално положение в близост до стената А или го поставете на твърда равна основа. Включете измервателния уред.

A

B

- Поставете измервателния уред – без да го завъртате – в близост до стената В, включете го и изчакайте да се нивелира.

A

B

– Подравнете лазерния лъч по височина така (с помощта на статива или чрез подлагане), че центърът на петното му върху стената В да съвпада точно с направената преди това маркирана точка П.

A

B

180^irc

20 m

– След приключване на нивелирането насочете лазерния лъч в точков режим към близката стена А. Маркирайте центъра на петното на лазерния лъч на стената (точка I).

A

180^irc

B

- Завъртете измервателния уред на 180°, изчакайте го да се нивелира и маркирайте центъра на петното на лазерния лъч на срещуположната стена В (точка П).

• Завъртете измервателния уред на 180°, без да променяте височината. Изчакайте го да се нивелира и маркирайте центъра на лазерния лъч на стената А (точка Ш). При това внимавайте точка Ш да е по възможност вертикално над, респ. под точка I.
• Разликата във височините d на двете маркирани точки I и III на стената А дава действителното отклонение на измервателния уред спрямо съответната ос.

Повторете процеса на проверка за другите три оси. За целта преди всяка проверка завъртайте измервателния уред на 90°.

На дължина на измерване 2 x 20 m = 40 m максимално допустимото отклонение e: 40 m x ±0,1 mm/m = ±4 mm.

Следователно разликата d между точките I и III при всяко от четирите измервания не трябва да надвишава 4 mm.

Ако при някоя от четирите проверки отклонението е по-голямо, трябва да занесете измервателния уред за проверка в оторизиран сервис за електроинструменти на Бош.

Указания за работа

Kogato маркирате, отбелязвайте винаги само центъра на лазерното петно. Големината на лазерното петно се променя с разстоянието.

Очила за наблюдаване на лазерния лъч (допълнително приспособление)

Очилата за наблюдаване на лазерния лъч фил- трират околната светлина. Така червената светлина на лазерния лъч се възприема по-лесно от окото.

▶ Не използвайте очилата за наблюдане на лазерния лъч като предпазни работни очила. Тези очила служат за по-доброто наблюдане на лазерния лъч, те не предпазват от него.
▶ Не използвайте очилата за наблюдаване на лазерния лъч като слънчеви очила или докато участвате в уличното движение. Очилата за наблюдаване на лазерния лъч не осигуряват защита от ултравиолетовите лъчи и ограничават възприемането на цветовете.

Работа с лазерен приемник (допълнително приспособление)

При неблагоприятни светлинни условия (светла среда, преки слънчеви лъчи) и на големи разстояния използвайте лазерния приемник 28 за по-добро откриване на лазерния лъч.

При работа с лазерния приемник изберете ротационен режим с най-високата скорост на въртене.

За начина на работа с лазерния приемник прочетете и спазвайте указанията в неговото ръководство за експлоатация.

Работа с дистанционното управление (допълнително приспособление)

При натискане на бутоните за управление на лазерния лъч е възможно положението на уреда да бъде неволно променено, така че вър-тенето да бъде спряно за малко. Този ефект се избягва с използване на устройството за дистанционно управление 25.

Сензорите за сигнала на дистанционното управление 7 са разположени от трите страни на измервателния уред, един от тях над дисплея на предната страна.

Работа със статив (допълнително приспособление)

Измервателният уред има резбови отвор 5/8" за монтиране в хоризонтално положение към статив. Поставете отвора на уреда 18 върху статива и го затегнете с винта 5/8" на статива.

При използване на статив 26 с разграфена скала можете да отчитате и настройвате отместването по височина непосредствено.

Работа с приспособлението за захващане към стена и модула за насочване (допълнително приспособление) (вижте фиг. А)

След включване измервателният уред проверява дали е в хоризонтално, респ. вертикално положение и компенсира отклонения в рамките на диапазона за автоматично нивелиране от прибл 30. За целта навийте винта 5/8" 33 на стойката за стена 18 в отвора за монтиране към статив на измервателния уред.

Захващане към стена: захващането към стена се препоръчва напр. при извършване на дейности, за които се изисква височина, по-голяма от максимальната на статив, при работа на нестабилна основа или при липса на статив. За целта захванете приспособлението за захващане към стена 30 с монтиран измервателен уред по възможност перпендикулярно спрямо стената.

За монтиране към стената можете да захванете стойката 30 с винта 31 към летва с максимальна широчина 8 mm, или да я окачите на две куки.

Монтиране на статив: можете да монтирате приспособлението за захващане на стена 30 също и към статив с помощта на резбовия отвор от задната му страна. Този начин на захващане се препоръчва особено ако равнината на въртене трябва да бъде подравнена спрямо дадена линия.

С помощта на приспособлението за насочване можете да изместите монтирания измервателен уред във вертикално направление (при захващане към стена), респ. хоризонтално направление (при монтиране на статив) в диапазон от прибл. 16 см. За целта развийте винта 32 на приспособлението за насочване, изместете измервателния уред до желаната позиция и отново затегнете винта 32.

Работа с плочката за таван (вижте фигур. А)

Плочката за таван 35 може да бъде използвана напр. лесното подравняване по височина на окачени тавани. Захванете плочката за таван с магнитния държач напр. към трегер.

Отразяващата половина на плочката за таван подобрява видимостта на лазерния лъч при неблагоприятни условия, през прозрачната половина лазерният лъч може да бъде наблюдаван и отзад.

Работа с мерителната плочка (допълнително приспособление)

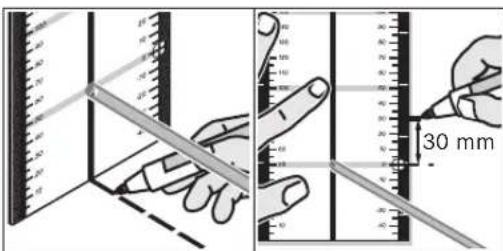

С помощта на мерителната плочка 34 можете да пренесете лазерния маркер на пода, респ. височината на лазерния лъч на стенета.

С помощта на нулевото поле и скалата можете да измерите отклонението спрямо желаната височина и лесно да го нанесете на друго място. С това отпада необходимостта от пре- цизно настройване на измервателния уред на височината, която трябва да нанесете.

Мерителната плочка 34 има отразяващо покритие, което подобрява видимостта на лазерния лъч на голямо разстояние, респ. при силна слънчева светлина. Усилването на яркостта на лазерния лъч може да се забележи само ако наблюдавате мерителната плочка по направление, успоредно на лазерния лъч.

Работа с измервателна летва (допълнително приспособление) (вижте фигура Н)

За проверка на равнинност или за маркирането на наклони се препоръчва използването с ротационния лазер на измервателна летва 27.

В горния край на мерителната лата 27 разграфена относителна скала (±50 cm). Нулевата й височина можете да установите с изместване на долния й край. Така могат да бъдат отчитани непосредствено отклонения от номиналната височина.

Примери

Пренасяне/проверка на коти (вижте фиг. В)

Поставете измервателния уред в хоризонтално положение на стабилна основа или го монтирайте на статив 26 (допълнително приспособление).

Работа със статив: Поставете измервателния уред така, че лазерният лъч да е на желаната височина. Пренесете, респ. проверете висо-чината във втората точка.

Работа без статив: Определете разликата по височина между лазерния лъч и референтната точка с помощта на измервателната плочка 34. Пренесете, респ. проверете височината във втората точка.

Успоредно ориентиране на отвесния лъч/маркиране на прави ъгли (вижте фигур. С)

Ако трябва да бъдат нанасяни прави ъгли или да бъдат разчертавани междинни стени, трябва да насочите вертикалния лъч 9 успоредно, т. е. на равно разстояние от отправна линия (напр. стена).

За целта поставете измервателния уред във вертикално положение и го ориентирайте така, че вертикалният лъч да преминава приблизително успоредно спрямо отправната линия.

За точното позициониране измерете с помощта на плочката 34 непосредствено разстоянието между отвесния лъч и отправната линия и измервателния уред. Измерете разстоянието между отвесния лъч и отправната линия отново на възможно по-голямо разстояние от измервателния уред. Насочете отвесния лъч така, че да е на същото разстояние от отправната линия, на което е при измерването до измервателния уред.

Перпендикулярното рамо спрямо отвесния лъч 9 се указва чрез променливия лазерен лъч 6.

Маркиране на перпендикулярна/вертикална равнина (вижте фиг. D)

За маркирането на перпендикулярна, респ. вертикална равнина поставете измервателния уред вертикално. Ако вертикалната равнина е разположена перпендикулярно на отправна линия (напр. ръб на стена), ориентирайте отвесния лъч 9 успоредно на тази отправна линия.

Перпендикулярът се указва от променливия лазерен лъч 6.

При благоприятни светлинни условия (напр. тъмна работна среда) и на къси разстояния можете да работите и без лазерния приемник. За по-добрата видимост на лазерния лъч из- берете или линеен режим, или точков режим и насочете ръчно въртящата се глава 10 на из- мервателния уред към точката, до която ще мерите.

При неблагоприятни светлинни условия (светла работа среда, пряка слънчева светлина) и на големи разстояния за по-лесното определяне на позицията на лазерния лъч използвайте лазерния приемник. При работа с лазерния приемник изберете ротационен режим с найвисоката скорост на въртене.

Измерване на големи разстояния (вижте фигура G)

При измерване на големи разстояния за определяне на позицията на лазерния лъч трябва да се използва лазерния приемник. За да намалите влиянието на смущаващи фактори, винаги поставяйте измервателния уред на статив приблизително по средата на работната площ.

Работа на открито (вижте фигура Н)

При работа на открито винаги трябва да се използва лазерния приемник.

При работа на нестабилна основа монтирайте измервателния уред на статива 26. Включете антишоковата система, за да предотвратите грешни измервания при промяна в позицията на основата и при силни вибрации.

310 | Български

Преглед на символите

	Лазерен лъч	Въртене на лазера*	зеле-но	чер-вено	зеле-но	чер-вено
Включване на измервателния уред(1 секунда автотест) ●		●	●
Нивелиране (първоначално или допълнително) 2x/s ○ 2x/s
Измервателният уред е нивелиран/готов за работа ●	●	●
Диапазонът на автоматично нивелиране е надхвърлен 2x/s ○		●
Антишоковата система включена ●
Антишоковата система задействана 2x/s ○ 2x/s
Капацитет на батериите за ≤2 часа работа 2 x / s
Батериите са изтощени ○		○
			* при линеен и ротационен режим
			2x/s	Честота на мигане (2 пъти в секунда)
			●	Режим на непрекъсната работа
			○	Функцията е изключена

Поддържане и сервис

Поддържане и почистване

Поддържайте ротационния лазер и зарядното устройство винаги чисти.

Не потапяйте ротационния лазер и зарядното устройство във вода или в други течности.

Избърсвайте замърсяванията с мека, леко навлажнена кърпа. Не използвайте почистващи препарати или разтворители.

На ротационния лазер редовно почиствайте специално повърхностите на изходящите отвори на лазерните лъчи и внимавайте да не остават власинки.

Ако въпреки прецизното производство и внимателно изпитване ротационният лазер и/или зарядното устройство ремонтът трябва да се извърши в оторизиран сервис за електроинструменти на Бош. Не е се опитвайте сами да отваряте ротационния лазер и зарядното устройство.

Винаги, когато се обръщате с въпроси към представители на Бош, посочвайте 10-цифрения каталожен номер, изписан на табелката на ротационния лазер, респ. на зарядното устройство.

Български | 311

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Монтажни чертежи и информация за резервни части можете да намерите също и на

www.bosch-pt.com

Екипът от консултанти на Бош ще Ви помогне с удоволствие при въпроси относно закупуване, приложение и възможности за настройване на различни продукти от производствената гама на Бош и допълнителни приспособления за тях.

Роберт Бош ЕООД – България

Бош Сервиз Център

Гаранционни и извънгаранционни ремонти ул. Сребърна № 3–9

1907 София

Tel.: [phone]

Тел.: [phone]

Teʌ.: [phone]

Ротационният лазер, зарядното устройство, допълнителните приспособления и опаковките трябва да бъдат предавани за вторична преработка на съдържащите се в тях суровини.

Не изхвърляйте ротационния лазер, зарядното устройство и акумулаторните или обикновени батерии при битовите отпадъци!

Само за страни от ЕС:

Съгласно Европейска директива 2002/96/EO относно излязла от употреба електрическа и електронна апаратура и съгласно Европейска директива 2006/66/EO акумулаторни или

обикновени батерии, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини.

Акумулаторни или обикновени батерии:

Ni-MH: никел-металхидрид

Правата за изменения запазени.

312 | Srpski

Uputstva o sigurnosti

Rotacioni laser
