Marka	Bosch
Modelis	GRL 300 HV Professional
Produkta tips	Profesionālais rotējošais lāzera līmenis
Maksimālais darbības attālums	300 m (ar detektoru)
Precizitāte	± 0,1 mm/m
Pašizlīdzināšanas diapazons	± 5°
Rotācijas ātrumi	0, 150, 300, 600 apgr/min
Lāzera klase	2. klase (≤ 1 mW, 635 nm)
Barošanas avots	4 AA baterijas (sārma vai NiMH)
Darbības ilgums	Apmēram 40 stundas (ar sārma baterijām)
Izmēri (G × P × A)	160 × 160 × 180 mm
Svars (bez baterijām)	1,2 kg
Aizsardzības pakāpe	IP54 (aizsargāts pret putekļiem un ūdens šļakatām)
Darbības temperatūra	-10 °C līdz +50 °C
Montāža	Vītne 5/8" statīvam
Galvenās funkcijas	Rotācija, līnija, punkts, slīpuma režīms
Apkope un tīrīšana	Tīrīt ar mitru un mīkstu drānu; neizmantot šķīdinātājus vai agresīvus šķidrumus
Drošības norādījumi	Neskatīties tieši lāzera starā; nepieciešamības gadījumā izmantot aizsargbrilles lāzeram
Rezerves daļas un remontējamība	Piederumi un rezerves daļas pieejamas caur Bosch pēcpārdošanas servisu
Vispārīga informācija	Pašizlīdzinošs rotējošs lāzers būvniecībai un celtniecībai

Bieži uzdotie jautājumi - GRL 300 HV Professional BOSCH

Kā ieslēgt Bosch GRL 300 HV?

Nospiediet ieslēgšanas/izslēgšanas pogu, kas atrodas ierīces sānos. Zaļa indikatora gaisma norāda, ka lāzers ir ieslēgts. Pārliecinieties, ka baterijas ir pareizi ievietotas.

Kāds ir GRL 300 HV maksimālais darbības attālums?

Bez detektora darbības attālums ir aptuveni 50 m. Ar Bosch LR 30 vai LR 60 detektoru tas var sasniegt 300 m.

Kā regulēt rotācijas ātrumu?

Izmantojiet ātruma izvēles pogu. Varat izvēlēties starp 0, 150, 300 un 600 apgr/min. Ātrums 0 atbilst punkta režīmam.

Vai lāzers ir pašizlīdzinošs?

Jā, GRL 300 HV ir aprīkots ar pašizlīdzināšanas sistēmu ar izlīdzināšanas diapazonu ±5°. Ja ierīce tiek sasvērta vairāk, lāzers mirgo un atskan brīdinājuma signāls.

Kāda veida baterijas izmantot?

Izmantojiet sārma vai uzlādējamas NiMH AA tipa baterijas. Ievietojiet baterijas, ievērojot nodalījumā norādīto polaritāti.

Kā tīrīt rotējošo lāzeru?

Tīriet lēcas ar sausu un mīkstu drānu. Korpuss tīrāms ar mitru drānu. Nekad neizmantojiet šķīdinātājus vai abrazīvus produktus.

Ko darīt, ja lāzers neieslēdzas?

Vispirms pārbaudiet baterijas: nomainiet tās, ja nepieciešams. Pārliecinieties, ka nodalījums ir tīrs un kontakti nav oksidējušies. Ja problēma saglabājas, sazinieties ar Bosch pēcpārdošanas servisu.

Vai lāzeru var izmantot ārpus telpām?

Jā, pateicoties IP54 aizsardzības pakāpei, tas ir izturīgs pret putekļiem un ūdens šļakatām. Tomēr tieša saules gaisma var samazināt stara redzamību; tad ieteicams izmantot detektoru.

Kā izmantot slīpuma režīmu?

Aktivizējiet slīpuma režīmu, izslēdzot pašizlīdzināšanu ar pārslēgu. Pēc tam manuāli nolieciet ierīci vēlamajā slīpumā. Izmantojiet līmeņa indikatorus, lai pārbaudītu leņķi.

Kur es varu atrast rezerves daļas?

Rezerves daļas un piederumi (statīvs, detektors utt.) ir pieejami pie Bosch pilnvarotajiem izplatītājiem vai tieši Bosch Professional tīmekļa vietnē.

LIETOŠANAS INSTRUKCIJA GRL 300 HV Professional BOSCH

Latviešu .... Lappuse 366

Lai varētu droši un netraucēti strādāt ar mērinstrumentu, rūpīgi izlasiet un ievērojiet visus šeit sniegtos norādījumus. Sekojiet, lai brīdinošas uzlīmes uz mērinstrumenta būtu labi salasāmas. PĒC IZLASĪŠANAS SAGLABĀJIET ŠOS NORĀDĪJUMUS.

levērībai! Veicot citas, nekā lietošanas pamācībā aprakstītās apkalpošanas vai regulēšanas operācijas vai rīkojoties ar mērinstrumentu lietošanas pamācībā neparedzētā veidā, lietotājs var saņemt veselībai kaitīgu starojuma devu.
▶ Nelietojiet lāzera skatbrilles kā aizsarg-brilles. Lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasargāt no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saulesbrilles un kā aizsargbrilles, vadot satiksmes li-dzeklus. Lāzera skatbrilles nenodrošina piln-vērtīgu redzes aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju.
Nodrošiniet, lai mērinstrumentu remontētu tikai kvalificēts specialists, nomaiņai izmantojot vienīgi originālās rezerves daļas. Tas Įaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu.
Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši škīdrumi, gāzes vai putekļi. Mērinstrumentā var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos.
▶ Neatveriet akumulatoru bateriju. Tas var būt par cēloni īsslēgumam.

Sargājiet akumulatoru bateriju no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā ari no uguns, ūdens un mitruma. Tas var izraisīt sprādzienu.

Ja akumulatoru baterija netiek lietota, nepieļaujiet tās kontaktu saskaršanos ar papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu radīt īsslēgumu starp kontaktiem. Īsslēgums starp akumulatora kontaktiem var būt par cēloni apdegumiem vai izraisīt aizdegšanos.
▶ Nepareizi lietojot akumulatoru, no tä var izplüst škidrais elektrolits. Nepieļaujiet elektrolīta nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavējoties griezieties pie ārsta. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.
Uzlādējiet akumulatoru bateriju tikai ar šajā lietošanas pamācībā norādīto uzlādes ierīci. Uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoru uzlādei, un mēginājums to lietot cita tipa akumulatoru uzlādei var izraisīt aizdegšanos.
Lietojiet tikai Bosch originālās akumulatoru baterijas, kuru spriegums atbilst uz mērinstrumenta markejuma plaksnītes norāditajai sprieguma vērtībai. Lietojot citas akumulatoru baterijas, piemēram, pakaldarinājumus un pārveidotas vai citās firmās ražotas akumulatoru baterijas, tās var eksplodēt, radot savainojumus un materiālo vērtību bojājumus.

GRL 250 HV

▶ Mērinstruments tiek piegādāts kopā ar brīdinošu uzlimi angļu valodā (grafikas lappusē parādītajā mērinstrumenta attēlā tā ir apzīmēta ar numuru 20).

Uzsākot lietošanu, pārlimējiet pāri anglu tekstam kopā ar mērinstrumentu piegādāto bridinošo uzlīmi jūsu valsts valodā.

Latviešu | 367

▶ Nevërsiet lăzera staru citu personu vai măj-dzivnieku virzienă un neskatieties lăzera stară. Šis mërinstruments izstrădă 2. klases lăzera starojumu atbilstoši standartam IEC 60825-1. Ar to var nejauši apžilbinât citas personas.
▶ Neļaujiet bērniem lietot lāzera mērinstrumentu bez uzraudzības. Viņi var nejauši apžilbināt citas personas.

GRL 300 HV/GRL 300 HVG

▶ Mērinstruments tiek piegādāts kopā ar divām brīdinošām uzlimēm anglu valodā (grafikas lappusē parādītajā mērinstrumenta attēlā tās ir apzīmētas ar numuriem 20 un 21).

GRL 300 HV:

GRL 300 HVG:

GRL 300 HV/GRL 300 HVG:

Uzsākot lietošanu, pārlīmējiet pāri anglu tekstam atbilstošas – brīdinošās uzlīmes jūsu valsts valodā. Uzlīmes tiek piegādātas kopā ar mērinstrumentu.

▶ Nevërsiet lâzera staru citu personu vai dzivnieku virzienă un neskatieties lâzera stară. Šis mërinstruments izstrădă 3R klases lâzera starojumu atbilstoši standartam IEC 60825-1. Tiešs skatiens lâzera stară – arî no liela attâluma– var izraisît redzes traucêjumus.
▶ Nepieļaujiet lāzera stara atstarošanos no gludām virsmām, piemēram, no loga vai spoguļa. Arī atstarotais lāzera stars var būt kaitīgs acīm.
Ar mērinstrumentu drikst strādāt tikai personas, kas prot apieties ar lāzera iekārtām. Atbilstoši standarta EN 60825-1 prasībām, mērinstrumenta lietotājam jābūt informētam arī par lāzera starojuma bioloģisko iedarbību uz acīm un ādu un par pareizu aizsardzības līdzekļu izvēli un lietošanu, novēršot lāzera starojuma kaitīgo iedarbību.
Vienmēr novietojiet mērinstrumentu tā, lai lāzera stari izplatītos iespējami lielākā attālumā no acu augstuma virs vai zem tā. Tā tiek nodrošināta acu aizsardzība pret bojājumiem.
▶ lezimējiet telpas daļu, kurā tiek lietots mērinstruments, ar piemērotām brīdinošajām zīmēm par lāzera starojumu. Tā tiek novērsta nepiederošu personu nonākšana vietās ar paaugstinātu bīstamību.
▶ Neuzglabājiet mērinstrumentu vietās, kur tam var pieklūt nepilnvarotas personas.

Personas, kas nav iepazinušas ar mērinstrumenta lietošanu, var nodarīt kaitējumu sev un arī citām personām.

Lietojot mērinstrumentu ar 3R klases lāzeru, ievērojiet nacionālos priekšrakstus un noteikumus. Šo priekšrakstu neievērošana var izraisīt savainojumus.
Parūpējieties, lai telpas daļa lāzera starojuma izplatišanās tuvumā būtu nosegta vai iežogota. Lāzera starojuma ierobežošana kontrolējamā attālumā ľauj novērst acu bojājumus tuvumā esošajām personām.

368 | Latviešu

Akumulatoru uzlādes ierīce

Uzmanigi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Sargājiet uzlādes ierīci no lietus vai mitruma. Uzlādes ierīcē iekļūstot mitrumam, pieaug risks saņemt elektrisko triecienu.

▶ Nelietojiet uzlādes ierīci citās firmās ražotu akumulatoru uzlādei. Uzlādes ierīce ir pie-mērota vienīgi Bosch ražotu akumulatoru bateriju uzlādei, kas paredzētas ievietošanai rotācijas lāzerā. Mēginot uzlādēt citās firmās ražotus akumulatorus, var notikt aizdegšanās vai sprādziens.
▶ Uzturiet uzlādes ierīci tīru. Ja uzlādes ierīce ir netīra, pieaug risks saņemt elektrisko triecienu.
Ik reizi pirms lietošanas pârbaudiet uzlâdes ierici, tâs elektrokabeli un kontaktdakšu. Nelietojiet uzlâdes ierici, ja tâ ir bojāta. Neatveriet uzlâdes ierici saviem spēkiem, bet nodrošiniet, lai tâs remontu veiktu kvalificëts speciālists, nomaiņai izmantojot originālās rezerves daļas. Ja ir bojāta uzlâdes ierīce, tâs elektrokabelis un kontakt-dakša, pieaug risks saņemt elektrisko triecienu.
Uzlādes ierīcei darbojoties, nenovietojiet to uz ugunsnedroša paliktņa (piemēram, uz papīra, tekstilmateriāliem u.t.t.); nedarbiniet uzlādes ierīci ugunsnedrošos apstāklos. Uzlādes ierīces darbības laikā no tās izdalās siltums, palielinot aizdegšanās iespēju.

▶ Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolīts. Nepieļaujiet elektrolīta nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavējoties griezieties pie ārsta. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.
▶ Pieskatiet bērnus un sekojiet, lai viņi nerotalātos ar uzlādes ierīci.
Bērni un personas ar garīgiem vai fiziskiem ierobežojumiem drikst lietot uzlādes ierīci tikai citu personu uzraudzībā vai arī tad, ja tās ir iepazīstinātas ar uzlādes ierīces lietošanu. Rūpīgi iepazīstoties ar izstrādājumu, samazinās nepareizas apiešanās un savainošanās risks.

Funkciju apraksts

Lūdzam atvērt atlokāmo lappusi ar rotācijas lāzera un akumulatoru baterijas attēlu un turēt šo lappusi atvērtu laikā, kamēr tiek lasīta lietošanas pamācība.

Pielietojums

Rotācijas lāzers

Mērinstruments ir paredzēts precīzu horizontālu augstuma līniju, vertikālu līniju, kā arī projekcijas virzienu un punktu iezīmēšanai un pārbaudei.

Mērinstruments ir piemērots lietošanai gan telpās, gan ārpus tām.

Latviešu | 369

Tehniskie parametri

Rotācijas lāzers GRL 250 HV	Professional	GRL 300 HV Professional	GRL 300 HVG Professional
Izstrādājuma numurs	3 601 K61 60.	3 601 K61 50.	3 601 K61 70.
Darbības tālums (rādiuss) 1)
- bez lāzera starojuma uztvērēja, apt.	30 m	30 m	50 m
- ar lāzera starojuma uztvērēju, apt.	125 m	150 m	150 m
Izlīdzināšanas precizitāte 1) 2)	±0,1 mm/m	±0,1 mm/m	±0,1 mm/m
Pašizlīdzināšanās diapazons, tipiskā vērtība	±8 % (±5°)	±8 % (±5°)	±8 % (±5°)
Pašizlīdzināšanās laiks, tipiskā vērtība	15 s 15 s 15 s
Rotācijas ātrums	150/300/600 min. -1	150/300/600 min. -1	150/300/600 min. -1
Izvērses leņķis, darbojoties līnijas režimā	10/25/50°	10/25/50°	10/25/50°
Darba temperatūra	-10 ... +50 °C	-10 ... +50 °C	0 ... +40 °C
Uzglabāšanas temperatūra	-20 ... +70 °C	-20 ... +70 °C	-20 ... +70 °C
Maks. relatīvais gaisa mitrums	90 %	90 %	90 %
Lāzera klase	2	3R	3
Lāzera starojums	635 nm, <1 mW	635 nm, <5 mW	532 nm, <5 mW
Lāzera stara diametrs izvadlūkas tuvumā, apt. 1)	5 m m	5 m m	5 m m
Vītne stiprināšanai uz statīva (horizontālā)	5/8"-11	5/8"-11	5/8"-11
Akumulatori (NiMH)	2 x 1 , 2 V H R 2 0 (D2 x 1,2 V HR20 (D) (9 Ah)	(9 Ah)	2 x 1,2 V HR20 (D) (9 Ah)
Baterijas (sārma-mangāna)	2 x 1 , 5 V L R 2 0 (D2 x 1,5 V LR20 (D)	(9 Ah)	2 x 1,5 V LR20 (D)
Darbības laiks, apt.
- Akumulatori (NiMH)	40 st.	30 st.	20 st.
- Baterijas (sārma-mangāna)	60 st.	50 st.	30 st.
Svars atbilstoši EPTA-Procedure 01/2003	1,8 kg	1,8 kg	1,8 kg
Izmēri	190 x 180 x 170 mm	190 x 180 x 170 mm	190 x 180 x 170 mm
Aizsardzības tips	IP 54 (aizsargāts pret lietu un ūdens šlakatām)	IP 54 (aizsargāts pret lietu un ūdens šlakatām)	IP 54 (aizsargāts pret lietu un ūdens šlakatām)

1) pie 20 °C
2) asu virzienā
Lūdzam vadīties pēc izstrādājuma numura, kas atrodams uz mērinstrumenta marķējuma plāksnītes, jo tā tirdzniecības apzīmējums var mainīties.
Mērinstrumenta viennozimigai identifikācijai kalpo sērijas numurs 19, kas atrodams uz markejuma plaksnites.

370 | Latviešu

Uzlādes ierīce

Izstrādājuma numurs 2 610 A13 782
Nominālais spriegums	V~ 100–240
Frekvence	Hz 50/60
Akumulatora uzlādes spriegums	V= 7,5
Uzlādes strāva	A	1,0
Pieļaujamais uzlādes temperatūras diapazons	°C 0–45
Uzlādes ilgums	st. 14
Akumulatora elementu skaits		2
Nominālais spriegums (Akumulatori)	V= 2 x 1,2
Svars atbilstoši EPTA-Procedure 01/2003	kg 0,2
Elektroaizsardzības klase		/

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst grafiskajā lappusē sniegtajiem rotācijas lāzera un uzlādes ierīces attēliem.

1 Triecienu brīdinājuma indikators
2 Triecienu brīdinājuma taustiņš
3 Automātiskās izlīdzināšanās indikators
4 Rotācijas lāzera ieslēgšanas/izslēgšanas taustiņš
5 Taustiņš pārejai rotācijas režīmā un rotācijas ātruma izvēlei
6 Kustigais lāzera stars
7 Tālvadības signālu uztvērēja lēca
8 Lāzera stara izvadlūka
9 Vertikālais stars
10 Rotācijas galva
11 Taustiņš pārejai līnijas režīmā un līnijas garuma izvēlei
12 Uzlādes pakāpes indikators
13 Akumulatoru baterija*
14 Bateriju nodalijums
15 Bateriju nodalijuma fiksators
16 Akumulatoru baterijas fiksators*
17 Ligzda uzlādes ierīces pievienošanai*

18 5/8" vītne stiprināšanai uz statīva
19 Sērijas numurs
20 Brīdinošā uzlíme
21 Brīdinošā uzlime „Lāzera stara izvadlūka“ (GRL 300 HV/GRL 300 HVG)
22 Uzlādes ierīce*
23 Uzlādes ierīces elektrotīkla kontaktdakša*
24 Uzlādes kontaktspraudnis*
25 Tālvadības pults*
26 Statīvs*
27 Celtniecības lāzera mērlīste*
28 Lāzera starojuma uztvērējs*
29 Lāzera skatbrilles*
30 Turētājs stiprināšanai pie sienas/ierīce izlī-dzināšanai*
31 Turētāja stiprinošā skrūve*
32 Izlīdzināšanas ierīces stiprinošā skrūve*
33 Turētāja 5/8" skrūve*
34 Mērplāksne ar balstu*
35 Griestu mērplāksne*
36 Koferis

* Attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā.

Montāža

Rotācijas lāzera elektrobarošana

Darbs ar baterijäm vai akumulatoriem

Mērinstrumenta darbināšanai ieteicams izman- tot sārma-mangāna baterijas vai akumulatorus.

Lai iznemtu bateriju nodalijumu 14, pagrieziet fiksatoru 15 stāvokli un izvelciet bateriju nodalijumu.

levietojot mērinstrumentā baterijas, ievērojiet pareizu pievienošanas polaritāti, kas parādīta bateriju nodalījumā.

Vienlaicīgi nomainiet visas nolietotās baterijas. Nomaiņai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību.

lebīdiet bateriju nodalījumu 14 un pagrieziet fiksatoru 15 stāvoklī

Ja baterijas ir ievietotas nepareizi, mērinstrumentu nevar ieslēgt. Šādā gadījumā ievietojiet baterijas, ievērojot pareizu polaritāti.

Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstoši uzglabājot mērinstrumentu, tajā ievietotās baterijas var korodēt un izlādēties.

Darbs ar akumulatoru bateriju

Pirms mērinstrumenta lietošanas pirmo reizi uzlādējiet akumulatoru bateriju 13. Akumulatoru bateriju var uzlādēt vienīgi ar šim nolūkam paredzētu uzlādes ierīci 22.

▶ Pievadiet uzlādes ierīcei pareizu barojošo spriegumu! Spriegumam barojošajā elektrotiklā jāatbilst uzlādes ierīces markējuma plāksnītē norādītajai sprieguma vērtībai. Uzlādes ierīces, kas paredzētas 230 V spriegumam, var darboties arī no 220 V elektrotikla.

Pievienojiet Jūsu valstī izmantojamajam elektrotiklam piemērotu kontaktdakšu 23 uzlādes ierīcei 22 un piespiediet kontaktdakšu, līdz tā fiksējas.

Pievienojiet uzlādes ierīces kontaktspraudni 24 akumulatoru baterijas kontaktligzdai 17. Pievienojiet uzlādes ierīci elektrotīkla kontaktligzdai. Pilnīgi iztukšotas akumulatoru baterijas uzlādei nepieciešamas aptuveni 14 stundas. Uzlādes ierīce un akumulatoru baterija ir nodrošinātas pret pārāk ilgu uzlādi.

Jauna vai ilgāku laiku nelietota akumulatoru baterija sasniedz pilnu ietilpību aptuveni pēc 5 uzlādes/izlādes cikliem.

Nemēginiet uzlādēt akumulatoru bateriju 13 ik reizi pēc lietošanas, jo tā samazinās baterijas ietilpība. Uzlādējiet akumulatoru bateriju tikai tad, ja uzlādes pakāpes indikators 12 mirgo vai deg pastāvīgi.

Ja ievērojami samazinās mērinstrumenta darbības laiks starp uzlādēm, tas nozīmē, ka akumulatoru baterija ir nolietojusies un to nepieciešams nomainīt.

Ja akumulatoru baterija ir izlādējusies, mērinstrumentu var darbināt arī no uzlādes ierīces 22 kas pievienota elektrotīklam. Šim nolūkam vispirms izslēdziet mērinstrumentu un laujiet akumulatoru baterijai aptuveni 10 minūtes uzlādēties, tad, neatvienojot uzlādes ierīci no elektrotīkla, ieslēdziet mērinstrumentu un turpiniet darbu.

Lai nomainītu akumulatoru bateriju 13, pagrie- ziet fiksatoru 16 stāvoklī un izvelciet aku- mulatoru bateriju 13.

levietojiet jaunu akumulatoru bateriju un pagrie- ziet fiksatoru 16 stāvokli

Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā akumulatoru bateriju. Ilgstoši uzglabājot mērinstrumentu, tajā ievietotā akumulatoru baterija var korodēt un izlādēties.

Uzlādes pakāpes indikators

Ja uzlādes pakāpes indikators 12 sāk mirgot sarkanā krāsā, mērinstrumentu var lietot vēl aptuveni 2 stundas.

Ja uzlādes pakāpes indikators 12 pastāvīgi iedegas sarkanā krāsā, turpināt darbu ar mērinstrumentu vairs nav iespējams. Aptuveni pēc 1 minūtes mērinstruments automatiski izslēdzas.

Rotācijas lāzera iedarbināšana

▶ Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības.
▶ Nepakļaujiet instrumentu Įoti augstas vai Įoti zemas temperatūras iedarbībai un straujām temperatūras izmainām. Piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašinā. Pie straujām temperatūras izmainām vispirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai pēc tam uzsāciet mērinstrumenta lietošanu. Ekstremālu temperatūras vērtību vai strauju temperatūras izmainu iedarbība uz mērinstrumentu var nelabvēlīgi ietekmēt tā precizitāti.
Nepieļaujiet stipru triecienu iedarbošanos uz mērinstrumentu vai tā krišanu. Ja mērinstruments ir saņēmis stipru triecienu, pirms darba turpināšanas vienmēr jāveic tā precizitātes pārbaude (skatīt sadaļu „Rotācijas lāzera precizitāte“ lappusē 374).

Mērinstrumenta uzstādīšana

Horizontāls stāvoklis

Vertikāls stāvoklis

Novietojiet mērinstrumentu uz stabila pamata horizontālā vai vertikālā stāvoklī vai arī nostipriniet to uz statīva 26 vai uz turētāja stiprināšanai pie sienas/izlīdzināšanas ierīces 30.

Mērinstrumentam piemīt ľoti augsta pašizlīdzināšanās precizitāte, tāpēc tas ir ľoti jūtīgs pret satricinājumiem un stāvokļa izmainām. Tāpēc, lai izvairītos no darba pārtraukumiem mērinstrumenta pašizlīdzināšanās dēļ, nodrošiniet tā atrašanos stabilā stāvoklī.

leslēgšana un izslēgšana

▶ Nevërsiet lâzera staru citu personu vai dzivnieku virzienä (ipaši šo būtnu acu augstumä) un neskatieties lâzera starä (arī no liela attāluma). Tūlīt pēc ieslēgšanas mēr-instruments izstrādā vertikālu staru 9 un kustīgu horizontālu lâzera staru 6.

Lai ieslēgtu mērinstrumentu, īslaicīgi nospiediet tā ieslēgšanas/izslēgšanas taustinų 4. Uz īsu brīdi iedegas indikatori 1, 3 un 12. Tūlit pēc ieslēgšanas mērinstruments uzsāk automatāisku pašizlīdzināšanos. Pašizlīdzināšanās laikā automatāiskās izlīdzināšanās indikators 3 mirgo zaļā krāsā un lāzera stars mirgo punkta režimā.

Pēc pašizlīdzināšanās beigām automātiskās izlīdzināšanās indikators 3 pastāvīgi iedegas zaļā krāsā, un lāzera stars tiek izstarots pastāvīgi. Beidzoties pašizlīdzināšanās operācijai, mēr-instruments automātiski pāriet rotācijas režimā.

Lietojot darba režima izvēles taustiņus 5 un 11, jau pašizlīdzināšanās laikā iespējams izvēlēties darba režimu (skatīt sadaļu „Rotācijas lāzera darba režīmi“ lappusē 373). Šādā gadījumā tūlīt pēc pašizlīdzināšanās beigām mērinstruments pāriet izvēlētajā darba režimā.

Lai izslēgtu mērinstrumentu, vēlreiz nospiediet tā ieslēgšanas/izslēgšanas taustiņu 4.

▶ Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet. Lāzera stars var apžilbināt citas tuvumā esošās personas.

Lai taupītu baterijas, mērinstruments automātiski izslēdzas, ja tā noliece pārsniedz pašizlīdzināšanās diapazonu ilgāk, nekā 2 stundas, vai arī tā triecienu brīdinājuma ierīce ir nostrādājusi ilgāk, nekā 2 stundas (skatīt sadaju „Rotācijas lāzera automatiskā izlīdzināšanās“ lappusē 373). Šādā gadījumā nedaudz izmainiet mērinstrumenta stāvokli un no jauna to ieslēdziet.

Rotācijas lāzera darba režīmi

Pārskats par darba režīmiem

Mērinstruments spēj darboties jebkurā no trim darba režīmiem, atrodoties gan horizontālā, gan arī vertikālā stāvoklī.

Rotācijas režīms

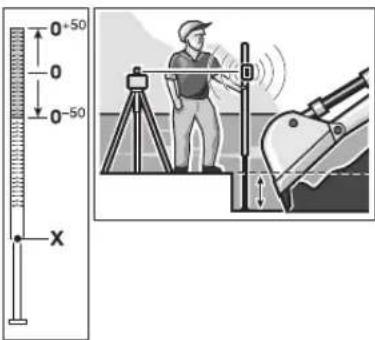

Rotācijas režims ir īpaši ieteicams tad, ja darbam tiek izmantots lāzera starojuma uztvērējs. Lietotājs var izvēlēties dažādas lāzera stara rotācijas ātruma vērtības.

Linijas režims

Šajā režīmā kustīgais lāzera stars pārvietojas noteikta izvērses lenka robežās. Tā rezultātā lāzera stara redzamība ir labāka, nekā rotācijas režīmā. Lietotājs var izvēlēties dažādas lāzera stara izvērses lenka vērtības.

Punkta režims

Šajā režīmā tiek nodrošināta vislabākā lāzera stara redzamība. Tajā iespējams veikt vienkāršākās izlīdzināšanas operācijas, piemēram, augstuma atzīmju pārnešanu vai iezīmēto līniju pārbaudi.

Rotācijas režīms

(150/300/600 min. ^-1 )

Pēc ieslēgšanas mērinstruments pāriet rotācijas režimā un darbojas ar vidēju stara rotācijas ātrumu.

Lai no līnijas režimā pārietu rotācijas režimā, nospiediet taustiņu pārejai rotācijas režimā 5. Pēc pārejas rotācijas režimā lāzera stars pārvietojas ar vidēju ātrumu.

Lai izmainītu lāzera stara rotācijas ātrumu, atkārtoti nospiediet taustiņu pārejai rotācijas režīmā 5, līdz tiek sasniegts vēlamais stara rotācijas ātrums.

Izmantojot darbam lāzera starojuma uztvērēju, jāizvēlas lielākā stara rotācijas ātruma vērtība. Lai uzlabotu lāzera stara redzamību, strādājot bez lāzera starojuma uztvērēja, samaziniet stara rotācijas ātrumu un lietojiet lāzera skatbrilles 29.

Linijas režims un punkta režims (10°/25°/50°, 0°)

Lai pārietu līnijas režimā vai punkta režimā, nospiediet taustiņu pārejai līnijas režimā 11. Pēc pārejas līnijas režimā lāzera stars pārvietojas ar mazāko izvērses lenķi.

Lai izmainītu lāzera stara izvērses lenķi, atkārtoti nospiediet taustiņu pārejai līnijas režīmā 11. Lāzera stara izvērses lenķi var palielināt divās pakāpēs, pie tam atbilstoši katrai izvērses lenķa pakāpei pieaug arī lāzera stara rotācijas ātrums. Trešo reizi nospiežot taustiņu pārejai līnijas režīmā 11, mērinstruments pēc neliela pēcsvārstību perioda pāriet punkta režīmā. Vēlreiz nospiežot taustiņu 11, mērinstruments no jauna pāriet līnijas režīmā, darbojoties ar mazāko izvērses lenķi.

Piezime. Inerces dēl lāzera stara atrašanās vieta līnijas gala punktos var nedaudz dreifēt.

Lai lāzera stara veidoto līniju vai punktu pārvietotu rotācijas plaknes ietvaros, ar roku pagrie-ziet rotācijas galvu 10 vēlamajā stāvoklī vai ari lietojiet tālvadības pulti 25.

Rotācijas plaknes pārvietošana, mērinstrumentam atrodoties vertikālā stāvokli

Mērinstrumentam darbojoties vertikālā stāvoklī, lāzera stara veidoto punktu, līniju vai rotācijas plakni ar tālvadības pults 25 palīdzību var griezt ap vertikālu asi. Sīkāk par to var izlasīt tālvadības pults lietošanas pamācibā.

Rotācijas lāzera automātiskā izlīdzināšanās

Pärskats par darba režimiem

Mērinstruments pēc ieslēgšanas uzsāk paśizlī-dzināšanās operāciju, kuras laikā tas automā-tiski uzmeklē horizontālu vai vertikālu stāvokli. Mainot stāvokli no horizontāla uz vertikālu, izslē-dziet mērinstrumentu, tad izmainiet tā stāvokli un no jauna ieslēdziet.

Pēc ieslēgšanas mērinstruments nosaka sava novietojuma atbilstību horizontālam vai vertikālam stāvoklim un automatiski kompensē iespējamo nolieci pašizlīdzināšanās diapazona robežās, kas ir aptuveni 8 % (5°).

Ja pēc mērinstrumenta ieslēgšanas vai stāvokļa maiņas tā noliece pārsniedz 8 %, pašizlīdzināšanās nav iespējama. Šādā gadījumā lāzera stars pārtrauc rotēt un sāk mirgot, un automatiskās izlīdzināšanās indikators 3 pastāvīgi iedegas sarkanā krāsā. Nedaudz izmainiet mērinstrumenta stāvokli un nogaidiet, līdz beidzas pašizlīdzināšanās process. Ja mērinstrumenta stāvoklis netiek izmainīts, pēc 2 minūtēm automatiski izslēdzas lāzera stars, bet pēc 2 s t u n d ā m – pats mērinstruments.

Ja mērinstruments ir izlīdzinājies, tas pastāvīgi pārbauda, vai atrodas horizontālā vai vertikālā stāvoklī. Ja tiek izmainīts mērinstrumenta stāvoklis, tas automātiski veic pašizlīdzināšanos. Lai izvairītos no mērijumu klūdām, pašizlīdzināšanās laikā lāzera stars pārtrauc rotēt un sāk mirgot, un automatiskās izlīdzināšanās indikators 3 mirgo zaļā krāsā.

Triecienu brīdinājuma funkcija

Mērinstruments ir apgādāts ar triecienu brīdinājuma ierīci, kas iedarbojas mērinstrumenta stāvokļa maiņas, tā satricinājuma vai pamatnes vibrācijas gadījumā, novēršot izlīdzināšanos nepareizā stāvoklī un līdz ar to arī klūdainu augstuma iezīmju rašanos.

Lai ieslēgtu triecienu brīdinājuma funkciju, nospiediet triecienu brīdinājuma taustinu 2. Lidz ar to triecienu brīdinājuma indikators 1 pastāvīgi iedegas zaļā krāsā, un pēc 30 sekundēm aktivizējas triecienu brīdinājuma funkcija.

Ja mērinstrumenta stāvokļa maiņas laikā tā noliece pārsniedz pašizlīdzināšanās diapazona robežas vai tiek registrēts stiprs satricinājums, iedarbojas triecienu brīdinājuma ierīce. Šādā gadījumā lāzera stars pārtrauc rotēt un sāk mirgot, automatīskās izlīdzināšanās indikators 3 izdziest un triecienu brīdinājuma indikators 1 mirgo sarkanā krāsā. Pašreizējais darba režīms tiek fiksēts mērinstrumenta atmiņā.

Ja ir iedarbojusies triecienu brīdinājuma ierīce, nospiediet triecienu brīdinājuma taustiņu 2. Triecienu brīdinājuma funkcija no jauna aktivizējas, un mērinstruments sāk pašizlīdzināšanos. Pēc mēinstrumenta pašizlīdzināšanās (izlīdzināšanās indikators 3 pastāvīgi iedegas zaļā

krāsā) tas pāriet darba režimā, kas ir fiksēts mērinstrumenta atmiņā. Ar atskaites punkta palīdzību pārbaudiet lāzera stara augstumu un vajadzības gadījumā to korigējiet.

Ja trieciju brīdinājuma funkcija pēc iedarbošanās netiek aktivizēta, nospiežot taustinu 2, pēc 2 minūtēm automātiski izslēdzas lāzera stars, bet pēc 2 stundām – pats mērinstruments.

Lai izslēgtu triecienu brīdinājuma funkciju, vienreiz nospiediet triecienu brīdinājuma taustiņu 2 bet tad, ja ir iedarbojusies triecienu brīdinājuma ierīce (triecienu brīdinājuma indikators 1 mirgo sarkanā krāsā), nospiediet to divreiz. Izslēdzot triecienu brīdinājuma funkciju, izdziest triecienu brīdinājuma indikators 1.

Rotācijas lāzera precizitāte

Faktori, kas ietekmė precizitāti

Lāzera stara līmeņa precizitāti visstiprāk ietekmē apkārtējās vides temperatūra. levērojamu stara nolieci izsauc augšupvērstais temperatūras gradients, kas veidojas zemes tuvumā.

Lāzera stara noliece kļūst manāma, ja attālums no mērinstrumenta pārsniedz 20 m, bet 100 m attālumā stara noliece nereti 2–4 reizes pārsniedz nolieci, kas pastāv 20 m attālumā.

Tā kā vislielākais temperatūras gradients ir zemes tuvumā, tad, ja stara garums pārsniedz 20 m, mērinstruments vienmēr jānostiprina uz statīva. Bez tam jäcenšas uzstādīt mērinstrumentu darba virsmas vidū.

Mērinstrumenta precizitātes pārbaude

Bez ārējo faktoru iedarbības lāzera stara nolieci var izraisīt arī citi faktori, kas saistīti ar pašu mērinstrumentu (piemēram, kritiens vai spēcīgs trieciens). Tāpēc ik reizi pirms darba jāpārbauda mērinstrumenta precizitāte.

Precizitātes pārbaudei jāizvēlas brīva telpa ar cietu, līdzenu pamatu un 20 m lielu attālumu starp divām sienām A un B. Kontrolmērijumi veicami, mērinstrumentam atrodoties horizontālā stāvoklī, tie jāveic abos virzienos pa abām (X un Y) asīm (kopā 4 mērijumi).

- Nostipriniet mērinstrumentu horizontalāstāvokli sienas A tuvumā uz statīva 26 (papild-piederums) vai novietojiet to uz cieta, līdzena pamata. leslēdziet mērinstrumentu.

Latviešu | 375

- Pēc pašizlīdzināšanās procesa beigām, mēr instrumentam darbojoties punkta režimā, novirziet lāzera staru uz tuvāko sienu A. Atzīmējiet uz sienas lāzera stara projekcijas apla viduspunktu (punkts I).

- Pagrieziet mērinstrumentu par 180°, nogai-diet, līdz beidzas pašizlīdzināśanās process, un atzīmējiet lāzera stara projicētā apļa viduspunktu uz sienas B (punkts II).

- Nepagriežot mērinstrumentu, novietojiet to sienas B tuvumā, ieslēdziet un nogaidiet, līdz beidzas pašizlīdzināšanās process.

– Regulējot statīva augstumu vai lietojot piemērota biezuma paliktni, paceliet mērinstrumentu tādā augstumā, lai lāzera stara projicētā apļa viduspunkts precīzi sakristu ar iepriekš atzīmēto punktu II uz sienas B.

• Pagrieziet mērinstrumentu par 180°, neiz-mainot tā augstumu. Nogaidiet, līdz mērinstruments izlīdzinās, un tad atzīmējiet lāzera stara projicētā apla viduspunktu uz sienas A (punkts III). Sekojiet, lai punkts III atrastos virs vai zem punkta I un iespējami tuvāk tam.
• Attālums d starp abiem uz sienas A atzīmētajiem punktiem I un III ir vienāds ar lāzera stara nolieci mērinstrumenta asij un virzie-nam, kurā ir veikts mērijums.

Līdzīgā veidā veiciet mērījumus pārējiem trim asu virzieniem. Šim nolūkam pirms katra mērījuma pagrieziet mērinstrumentu par 90°.

Ja mērišanas attālums ir 2 x 20 m = 40 m, maksimālā pieļaujamā stara noliece ir 40 m x ±0,1 mm/m = ±4 mm.

Tas nozimē, ka starpība d starp punktiem T un III katram no četriem mērišanas virzieniem nedrīkst pārsniegt 4 mm.

Ja maksimālā stara noliece kādam no mērišanas virzieniem pārsniedz minēto vērtību, mērinstruments jānogādā pārbaudei firmas Bosch pilnvarotā elektroinstrumentu remonta darbnīcā.

Norādījumi darbam

▶ Objektu markešanu vienmēr veiciet at-bilstoši lāzera stara projekcijas apļa viduspunktam. Lāzera stara veidotā projekcijas apļa izmēri mainās līdz ar attālumu no lāzera.

Läzera skatbrilles (papildpiederums)

Lāzera skatbrillēm piemīt īpašība aizturēt apkārtējo gaismu, kā rezultātā lāzera sarkanā gaisma liekas spilgtāka.

376 | Latviešu

▶ Nelietojiet lāzera skatbrilles kā aizsarg-brilles. Lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasargāt no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saulesbrilles un kā aizsargbrilles, vadot satiksmes li-dzeklus. Lāzera skatbrilles nenodrošina piln-vērtīgu redzes aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izškirtspēju.

Darbs ar lāzera starojuma uztvērēju (papildpiederums)

Lai atvieglotu lāzera stara atklāšanu, strādājot nelabvēligos apgaismojuma apstāklos (piemēram, gaišās telpās vai tiešos saules staros), kā arī lielā attālumā, izmantojiet lāzera starojuma uztvērēju 28.

Strādājot ar lāzera starojuma uztvērēju, darbiniet lāzeru rotācijas režimā ar vislielāko rotācijas ātrumu.

Lai varētu pareizi strādāt ar lāzera starojuma uz- tvērēju, izlasiet tā lietošanas pamācību un ievērojiet tajā sniegtos norādījumus.

Darbs ar tālvadības pulti (papildpiederums)

Nospiežot kādu no mērinstrumenta vadības taustiniem, var tikt traucēts tā izlīdzinājums, kā rezultātā lāzera stara rotācija uz īsu brīdi apstājas, mērinstrumentam uzsākot paśizlīdzināšanās operāciju. No šādas parādības var izvairīties, mērinstrumenta vadībai izmantojot tālvadības pulti 25.

Tālvadības signālu uztveršanas lēcas 7 ir izvietotas trijās mērinstrumenta pusēs, tai skaitā arī virs vadības panela mērinstrumenta priekšpusē.

Darbs ar statīvu (papildpiederums)

Mērinstruments ir apgādāts ar 5/8" vītni, ar kuras palīdzību tas ir nostiprināms uz statīva horizontālā stāvokli. Novietojiet mērinstrumentu uz statīva tā, lai tā vītne 18 atrastos pret statīva 5/8" skrūvi, un ar to stingri pieskrūvējiet mērinstrumentu pie statīva.

Izmantojot statīvu 26 kura centrālais stienis ir apgādāts ar milimetru skalu, lāzera stara augstu-mu var iestādit tieši.

Darbs ar turētāju stiprināšanai pie sienas/izlīdzināšanas ierīci (papildpiederums) (attēls A)

Mērinstrumentu var nostiprināt arī uz turētāja stiprināšanai pie sienas/izlīdzināšanas ierīces 30. Šim nolūkam ieskrūvējiet sienas turētāja 5/8" skrūvi 33 mērinstrumenta stiprinājuma vītnē 18.

Stiprināšana pie sienas: mērinstrumentu ieteicams stiprināt pie sienas gadījumos, kad vēla-mais lāzera stara augstums pārsniedz statīva augstumu, kā arī tad, ja darba vietā ir nestabils pamats, uz kura nevar uzstādīt statīvu. Šim nolū-kam iespējami taisni piestipriniet pie sienas tu-rētāju 30 ar uz tā nostiprinātu mērinstrumentu.

Lai mērinstrumentu piestiprinātu pie sienas, turētāju stiprināšanai pie sienas 30 var ar stiprinošo skrūvi 31 pieskrūvēt pie listes, kuras platums nepārsniedz 8 mm, vai arī uzākēt uz diviem ākiem.

Stiprināšana uz statīva: turētāju stiprināšanai pie sienas 30 var nostiprināt arī uz statīva, izmantojot vītni tā mugurpusē. Šāds stiprinājuma veids ir īpaši ieteicams gadījumos, kad lāzera stara veidotā rotācijas plakne jāizlīdzina pēc atskaites līnijas.

Izlīdzināšanas ierīce ľauj nostiprināto mērinstrumentu pārbīdīt aptuveni par 16 cm vertikālā virzienā (stiprinot pie sienas) vai horizontālā virzienā (stiprinot uz statīva). Šim nolūkam atskrūvējiet izlīdzināšanas ierīces skrūvi 32, pārvietojiet mērinstrumentu vēlamajā stāvokli un no jauna stingri pieskrūvējiet skrūvi 32.

Darbs ar griestu mērplāksni (attēls A)

Griestu mērplāksni 35 var lietot vienkāršākajām izlīdzināšanas operācijām, piemēram, augstuma izlīdzināšanai, ierīkojot piekārtos griestus. Ar magnētiskā turētāja palīdzību nostipriniet griestu mērplāksni uz kādas nesošas virsmas.

Griestu mērplāksnes atstarojošā puse uzlabo lāzera stara redzamību nelabvēligos apgaismojuma apstāklos, bet caur tās caurspīdīgo pusi lāzera stars ir izškirams arī no mugurpuses.

Darbs ar mērpläksni (papildpiederums)

Lietojot mērplāksni 34, ar mērinstrumenta palī-dzību var izdarīt atzīmes uz grīdas vai ari pārnest tās uz sienas lāzera stara augstumā.

Izmantojot kvadrātisko nulllauku un skalu, iespē-jams izmērīt un atzīmēt attālumu no lāzera stara līdz vēlamajam augstumam, ko pēc tam var pār-nest un atzīmēt citās mērka vietās. Šādi nav nepieciešama mērinstrumenta augstuma pre-cīza iestādīšana atbilstoši markešanas augstumam.

Lai uzlabotu lāzera stara redzamību lielā attā-lumā vai spilgtā saules gaismā, mērplāksnes 34 virsma ir pārklāta ar gaismu atstarojošu slāni. Lāzera stara redzamība uzlabojas tad, ja novēro-tājs raugās uz mērplāksni paralēli staram.

Darbs ar mērlīsti (papildpiederums) (attēls H)

Pārbaudot līmeņus vai iezīmējot slīpumu, ieteicams izmantot mērlīsti 27 kopā ar lāzera starojuma uztvērēju.

Mērlīstes 27 augšējā daļā ir izveidota relatīvas mērīšanas skala (±50 cm). Šīs skalas nulles iedaļas augstumu var izvēlēties, izvelkot vajadzīgajā garumā mērlīstes balstu. Tas ľauj tieši nolasīt starpību starp vēlamo un esošo augstuma vērtību.

Darba operāciju piemēri

Augusta iezimēšana un pārbaude (attēls B)

Novietojiet mērinstrumentu horizontālā stāvoklī uz cieta, līdzena pamata vai nostipriniet to uz statīva 26 (papildpiederums).

Strādājot ar statīvu: iestādiet lāzera staru vēlamajā augstumā. Tad pārnesiet šo augstumu uz mērka vietu.

Strādājot bez statīva: ar mērplāksnes 34 palīdzību nosakiet augstuma starpību starp lāzera staru un augstuma atzīmi atskaites punktā. Tad pārnesiet izmērīto augstuma starpību uz mērka vietu vai arī pārbaudiet augstuma atzīmes pareizību.

Vertikālā stara paralēlā izlidzināšana un taisna lenka iezimēšana (attēls C)

Ja nepieciešams iezīmēt taisnu lenki vai škērs-sienu novietojumu, vertikālais lāzera stars 9 jāizīdzina tā, lai tas būtu paralēls atskaites līnijai (piemēram, sienai), t.i., lai tas atrastos vienādā attālumā no šīs līnijas.

Šim nolūkam novietojiet mērinstrumentu vertikālā stāvoklī un izlīdziniet lāzera staru tā, lai tas būtu aptuveni paralēls atskaites līnijai.

Lai panāktu precīzu lāzera stara izlīdzinājumu, ar mērplāksnes 34 palīdzību izmēriet attālumu starp vertikālo staru un atskaites līniju mērinstrumenta tiešā tuvumā. Tad izmēriet attālumu starp vertikālo staru un atskaites līniju pēc iespējas tālāk no mērinstrumenta. Pārvietojiet vertikālo staru tā, lai tas atrastos vienādā attālumā no atskaites līnijas gan mērinstrumenta tiešā tuvumā, gan ari maksimālā attālumā no tā. Taisno leŋki veido vertikālais stars 9 un kustīgais lāzera stars 6.

Perpendikulāras vai vertikālas plaknes iezimēšana (attēls D)

Lai iezīmētu perpendikulāru vai vertikālu plakni, novietojiet mērinstrumentu vertikālā stāvoklī. Ja vertikālajai plaknei jāveido taisns leŋkis attiecībā pret kādu atskaites līniju (piemēram, sienu), izlīdziniet vertikālo staru 9 attiecībā pret šo atskaites līniju.

lezīmējiet perpendikulāro plakni ar kustīgā lāzera stara 6 palīdzību.

378 | Latviešu

Darbs bez lāzera starojuma uztvērēja (attēls E)

Labvėligos apgaismojuma apstāklos (piemēram, tumšas telpās) vai nelielā attālumā var strādāt, neizmantojot lāzera starojuma uztvērēju. Lai uzlabotu lāzera stara redzamību, izvēlieties līnijas darba režimu vai arī izvēlieties punkta darba režimu un ar roku grieziet mērinstrumenta rotācijas galvu 10, līdz lāzera stars pārvietojas uz mērka vietu.

Darbs ar lāzera starojuma uztvērēju (attēls F)

Lai atvieglotu lāzera stara atklāšanu, strādājot nelabvēlīgos apgaismojuma apstākļos (piemēram, gaišās telpās vai tiešos saules staros), kā arī lielā attālumā, izmantojiet lāzera starojuma uztvērēju. Strādājot ar lāzera starojuma uztvērēju, darbiniet lāzeru rotācijas režimā ar vislielāko rotācijas ātrumu.

Mērišana lielā attālumā (attēls G)

Lai atvieglotu lāzera stara atklāšanu lielā attā-lumā, izmantojiet lāzera starojuma uztvērēju. Lai samazinātu traucējošo faktoru ietekmi, mēr-instrumentam vienmēr jāatrodas darba virsmas vidū un jābūt nostiprinātam uz statīva.

Darbs ārpus telpām (attēls H)

Strādājot ārpus telpām, vienmēr jālieto lāzera starojuma uztvērējs.

Strādājot vietās ar nedrošu vai nestabilu pamatu, nostipriniet mērinstrumentu uz statīva 26. Lai novērstu pamata pārvietošanās vai satricinājumu ietekmi uz mērījumu rezultātiem, aktivizējiet mērinstrumenta triecienu brīdinājuma funkciju.

Pärskats par indikācijas elementiem

	Lāzera stars	Lāzera stara rotācija*	zaļš	sar- kans	zaļš	sar- kans
Mērinstrumenta ieslēgšana (1 s ilga pašpārbaude) ●	●		●
Sākotnējā vai turpmākā pašizlīdzināšanās 2x/s ○ 2x/s
Mērinstruments ir izlīdzināts/gatavs darbam ●	●	●
Ir pārsniegts pašizlīdzināšanās diapazons 2x/s ○			●
Ir aktivizēta triecienu brīdinājuma funkcija ●
Ir iedarbojusies triecienu brīdinājuma funkcija 2x/s ○ 2x/s
Baterijas spriegums ≤2 s t u n d u i l g a m darbam2x/s
Baterija ir tukša	○	○				●
	* līnijas un rotācijas režimā
	2x/s	Mirgošanas frekvence (divreiz sekundē)
	●	Funkcija darbojas pastāvīgi
	○	Funkcija ir apturēta

2 610 A14 633 | (29.9.10) Bosch Power Tools

Apkalpošana un apkope

Apkalpošana un tirišana

Uzturiet rotācijas lāzeru un uzlādes ierīci tīru.

Neiegremdējiet rotācijas lāzeru un uzlādes ierīciūdenī vai citos škidrumos.

Apslaukiet izstrādājumu korpusu ar mitru, mīkstu lupatiņu. Nelietojiet izstrādājumu apkopei kīmiski aktivus tīrīšanas līdzekļus vai organiskos šķīdinātājus.

Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūkas virsmas un sekojiet, lai uz tām neveidotos nosēdumi.

Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, rotācijas lāzers un uzlādes ierīce tomēr sabojājas, nepieciešamais remonts jāveic firmas Bosch pilnvarotā elektroinstrumentu remonta darbnīcā. Nemēginiet atvērt rotācijas lāzeru un uzlādes ierīci saviem spēkiem.

Pieprasot konsultācijas un pasūtot rezerves dajas, lūdzam noteikti uzrādīt desmitzīmju pasūtījuma numuru, kas norādīts uz rotācijas lāzera un uzlādes ierīces markējuma plāksnītes.

Tehniskā apkalpošana un konsultācijas klientiem

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām var atrast arī interneta vietnē:

www.bosch-pt.com

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautāju-miem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV-1021 Rīga

Tālr.: + 371 67 14 62 62

Telefakss: + 371 67 14 62 63

E-pasts: [e-mail]

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotais rotācijas lāzers un uzlādes ierīce, kā arī šo izstrādājumu piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietoto rotācijas lāzeru, uzlādes ierīci un akumulatorus vai baterijas sadzīves atkritumu tvertnē!

Tikai ES valstim

Atbilstoši Eiropas Savienības direktīvai 2002/96/EK par nolietotajām elektriskajām un elektroniskajām iericēm, lietošanai nederīgie mērinstrumenti un uzlādes ierīces, kā arī, atbilstoši direktīvai

2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atseviški un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Akumulatori un baterijas

Ni-MH: nikela-metālhidrida akumulatori

Tiesības uz izmaiņām tiek saglabātas.

380 | Lietuviškai

Saugos nuorodos

Rotacinis lazerinis nivelyras
