Marca	Bosch
Model	GRL 300 HV Professional
Tip de produs	Nivel laser rotativ profesional
Rază maximă	300 m (cu detector)
Precizie	± 0,1 mm/m
Domeniul de autonivelare	± 5°
Viteze de rotație	0, 150, 300, 600 rot/min
Clasă laser	Clasa 2 (≤ 1 mW, 635 nm)
Sursă de alimentare	4 baterii AA (alcaline sau NiMH)
Autonomie	Aproximativ 40 de ore (cu baterii alcaline)
Dimensiuni (L × l × h)	160 × 160 × 180 mm
Greutate (fără baterii)	1,2 kg
Grad de protecție	IP54 (protejat împotriva prafului și a stropilor de apă)
Temperatură de funcționare	-10 °C până la +50 °C
Montare	Filet 5/8" pentru trepied
Funcții principale	Rotație, linie, punct, mod pantă
Întreținere și curățare	Curățați cu o cârpă umedă și moale; nu utilizați solvenți sau lichide agresive
Instrucțiuni de siguranță	Nu priviți direct în fasciculul laser; utilizați ochelari de protecție laser dacă este necesar
Piese de schimb și reparabilitate	Accesorii și piese de schimb disponibile prin serviciul post-vânzare Bosch
Informații generale	Laser rotativ autonivelant pentru construcții și inginerie civilă

Întrebări frecvente - GRL 300 HV Professional BOSCH

Cum se aprinde Bosch GRL 300 HV?

Apăsați butonul de pornire/oprire situat pe partea laterală a aparatului. Un indicator verde arată că laserul este aprins. Asigurați-vă că bateriile sunt instalate corect.

Care este raza maximă a GRL 300 HV?

Fără detector, raza este de aproximativ 50 m. Cu detectorul Bosch LR 30 sau LR 60, poate atinge 300 m.

Cum se reglează viteza de rotație?

Utilizați butonul de selectare a vitezelor. Puteți alege între 0, 150, 300 și 600 rot/min. Viteza 0 corespunde modului punct.

Laserul este autonivelant?

Da, GRL 300 HV este echipat cu un sistem de autonivelare cu un domeniu de nivelare de ±5°. Dacă aparatul este înclinat dincolo de aceasta, laserul clipește și se aude un semnal de avertizare.

Ce tip de baterii se utilizează?

Utilizați baterii alcaline sau reîncărcabile NiMH de tip AA. Introduceți bateriile respectând polaritatea indicată în compartiment.

Cum se curăță laserul rotativ?

Curățați lentilele cu o cârpă moale și uscată. Pentru carcasă, folosiți o cârpă umedă. Nu utilizați niciodată solvenți sau produse abrazive.

Ce faceți dacă laserul nu se aprinde?

Verificați mai întâi bateriile: înlocuiți-le dacă este necesar. Asigurați-vă că compartimentul este curat și că contactele nu sunt oxidate. Dacă problema persistă, contactați serviciul post-vânzare Bosch.

Poate fi utilizat laserul în exterior?

Da, datorită gradului de protecție IP54, este rezistent la praf și la stropi de apă. Cu toate acestea, expunerea directă la soare poate reduce vizibilitatea fasciculului; în acest caz, se recomandă utilizarea detectorului.

Cum se utilizează modul pantă?

Activați modul pantă dezactivând autonivelarea prin comutator. Apoi înclinați manual aparatul conform pantei dorite. Utilizați indicatoarele de nivel pentru a verifica unghiul.

Unde pot găsi piese de schimb?

Piesele de schimb și accesoriile (trepied, detector, etc.) sunt disponibile la dealerii autorizați Bosch sau direct pe site-ul Bosch Professional.

MANUAL DE UTILIZARE GRL 300 HV Professional BOSCH

Română....Pagina 282

Instrucțiuni privind siguranța și protecția muncii

Nivelă laser rotativă

Pentru a putea lucra nepericulos și sigur cu aparatul de măsură, trebuie să citiți și să respectați toate instrucțiunile. Nu disrugeti niciodată plăcuțele de avertizare ale aparatului de măsură, făcându-le de nerecunoscut. PĂSTRAȚI ÎN CONDIȚII BUNE PREZENTELE INSTRUCTIUNI.

• Atenție – în cazul în care se folosesc alte dispositive de comandă sau de ajustare decât cele indicate în prezenta sau dacă se execută alte proceduri, acest lucru poate duce la o expunere periculoasă la radiații.
  Nu folosiți ochelarii pentru laser drept ochelari de protecție. Ochelarii pentru laser servesc la mai buna recunoaștere a razei laser, dar nu vă protejează totuși împotriva radiatiei laser.
  Nu folosiți ochelarii pentru laser drept ochelari de soare sau în traficul rutier. Ochelarii pentru laser nu vă oferă protecție totală împotriva razelor ultraviolete și vă diminuează gradul de percepție a culorilor.
  Nu permiteți repararea aparatului de măsură decât de către personal de specialitate corespunzător calificat și numai cu piese de schimb originale. Numai în acest mod poate fi garantată siguranța de exploatare a aparatului de măsură.
  Nu lucrați cu aparatul de măsură în mediu cu pericol de explozie în care se află lichide, gaze sau pulberi inflamabile. În aparatul de măsură se pot produce scântei care să aprindă praful sau vaporii.
  ▶ Nu deschideți acumulatorul. Există pericol de scurtcircuit.

Protejați acumulatorul împotriva căldurii, de exemplu și împotriva expunerii îndelungate la radiații solare, a focului, apei și umezelii. Există pericol de explozie.

Feriți acumulatorul nefolosit de contactul cu agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici care ar putea cauza o şuntare a contactelor. Un scurtcircuit între contactele acumulatorului poate duce la arsuri sau provoca incendii.
În caz de utilizare greşită, din accumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental clătiți bine cu apă. Dacă lichidul vă intră în ochi, consultați și un medic. Lichidul scurs din accumulator poate duce la iritații ale pielii sau la arsuri.
Încărcați acumulatorul numai cu încărcătorul indicat în prezentele instrucțiuni de folosire. Pentru un încărcător adecvat unui anumit tip de acumulatori, există pericol de incendiu în cazul în care este folosit și la încărcarea altor acumulatori.
▶ Folosiți numai accumulatori originali Bosch având tensiunea specificată pe plăcuța indicatoare a tipului aparatului dumn eavoastră de măsură. În cazul utilizării altor acumulatori, de exemplu a unor produse contrafăcute, a unor acumulatori modificati sau a unor produse de fabricație străină, există pericolul de rănire cât și de pagube materiale cauzate de explozia acumulatorilor.

GRL 250 HV

Aparatul de măsură se livrează cu o plăcuță de avertizare în limba engleză (în schița aparatului de măsură de la pagina grafică marcată cu numărul 20).

Înainte de prima punere în funcțiune, lipiți deasupra textului în limba engleză al plăcuței de avertizare, eticheta în limba țării dumneavoastră, din setul de livrare.

Română | 283

Nu îndreptați raza laser asupra persoanelor sau animalelor și nu priviți nici dumneavastră spre aceasta. Aparatul de măsură generează raze laser din clasa laser 2 conform IEC 60825-1. Acestea pot provoca orbirea persoanelor.
Nu permiteți copiilor să folosească ne-supravegheati aparatul de măsură cu laser. Ei pot provoca în mod accidental orbirea persoanelor.

GRL 300 HV/GRL 300 HVG

Aparatul de măsură se livrează cu două plăcuțe de avertizare în limba engleză (în schița aparatului de măsură de la pagina grafică marcate cu numărul 20 și 21):

GRL 300 HV:

GRL 300 HVG:

GRL 300 HV/GRL 300 HVG:

Înainte de prima punere în funcțiune, lipiți deasupra textului în limba engleză al plăcuțelor de avertizare, etichete autocolante corespunzătoare în limba țării dumneavoastră. Primiti aceste etichete autocolante de avertizare împreună cu aparatul de măsură.

Nu îndreptați raza laser asupra persoanelor sau animalelor și nu priviți nici dumneavoastră spre raza laser. Acest aparat de măsură emite radiație laser din clasa laser 3R conform IEC 60825-1. Privirea directă spre raza laser, – chiar de la o distanță mai mare de –, poate dăuna ochiului.
Feriți-vă privirea de razele laser reflectate de suprafețe netede precum ferestre și oglinzi. Chiar și raza laser reflectată poate provoca leziuni oculare.
Aparatul de măsurare ar trebui folosit numai de persoane familiarizate cu manevrarea aparatelor cu laser. Conform EN 60825-1 aceasta presupune printre altele, cunoșterea efectului biologic al laserului asupra ochiului și a pielii cât și utilizarea corectă a protecției împotriva laserului pentru evitarea pericolelor.
▶ Poziționați întotdeauna aparatul de măsură astfel încât razele laser să aibă o traiectorie situată mult sub sau deasupra nivelului ochilor. Astfel veți avea siguranța că ochii nu vă vor fi afectați.
▶ Marcați sectorul în care va fi utilizat aparatul de măsură cu plăcuțe corespunzătoare de avertizare laser. Astfel veți evita pătrunderea persoanelor aflate în preajmă în sectorul periculos.
Nu depozitați aparatul de măsură în locuri accesibile persoanelor neautorizate.

Persoanele nefamiliarizate cu operarea aparatului de măsură se pot răni pe sine cât și pe alții.

La utilizarea unui aparat de măsură din clasa laser 3R respectați prescripțiile naționale din domeniu. Nerespectarea acestor prescripții poate duce la răniri.
Asigurați-vă că sectorul de radiație laser este supravegheat sau ecranat. Prin limitarea radiației laser la sectoare controlate se vor evita vătămările ochilor persoanelor aflate în preajmă.

284 | Română

Încărcător

Citiți toate indicatiile de avertizare și instrucțiunile. Nerespectarea indicatiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

Feriți încărcătorul de ploaie sau umerzeală. Pătrunderea apei în încărcător mărește riscul de electrocutare.

Nu încărcați cu încărcătorul acumulatori de fabricație străină. Încărcătorul este destinat exclusiv încărcării acumulatorului Bosch introdus în nivela cu laser. La încărcarea acumulatorilor de fabricație străină există pericol de incendiu și de explozie.
Păstrați încărcătorul curat. Prin murdărire crește pericolul de electrocutare.
Înainte de utilizare controlați întotdeauna încărcătorul, cablul și ștecherul. Nu folosiți încărcătorul, în cazul în care constatați deteriorarea acestuia. Nu deschideți singuri încărcătorul și nu permiteți repararea acestuia decât de către personal de specialitate și numai cu piese de schimb originale. Încărcătoarele, cablurile și ștecherele deteriorate măresc riscul de electrocutare.
Nu folosiți încărcătorul pe un substrat inflamabil (de ex. hârtie, textile etc.) resp. în mediu cu pericol de explozie. Din cauza încălzirii care se produce în timpul încărcării există pericol de incendiu.

În caz de utilizare greşită, din accumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental clătiți bine cu apă. Dacă lichidul vă intră în ochi, consultați și un medic. Lichidul scurs din accumulator poate duce la iritații ale pielii sau la arsuri.
Supravegheați copii și asigurați-vă că aceștia nu se joacă cu încărcătorul.
Copiii și persoanele cu un handicap mental sau fizic pot utiliza încărcătorul numai sub supraveghere sau dacă au fost instruiți cu privire la utilizarea acestuia. Instruirea atentă diminuează riscul de manevrare greșită și vătămări corporale.

Descrierea funcționării

Vă rugăm să desfășurați pagina pliantă cu ilustrațiile nivelei laser rotative și ale încărcătorului și să o lăsați desfășurată cât timp citiți instrucțiunile de folosire.

Utilizare conform destinației

Nivelă laser rotativă

Aparatul de măsură este destinat determinării și verificării liniilor de nivelare perfect orizontale, liniilor verticale, aliniamentelor și direcției normalei.

Aparatul de măsură este adecvat utilizării în mediul interior și exterior.

Română | 285

Date tehnice

Nivelă laser rotativă GRL 250 HV		GRL 300 HV	GRL 300 HVG
	Professional	Professional	Professional
Număr de identificare 3 601 K61 60. 3 601 K61 50. 3 601 K61 70.
Domeniul de lucru (rază)1)
- fără receptor laser aprox.	30 m	30 m	50 m
- cu receptor laser aprox.	125 m	150 m	150 m
Precizie de nivelare1) 2)	±0,1 mm/m	±0,1 mm/m	±0,1 mm/m
Domeniu normal deautonivelare	±8 % (±5°)	±8 % (±5°)	±8 % (±5°)
Timp normal de nivelare	15 s 15 s 15 s
Viteză de rotație	150/300/600 rot./min	150/300/600 rot./min	150/300/600 rot./min
Unghi de deschidere înmodul liniar	10/25/50°	10/25/50°	10/25/50°
Temperatură de lucru	-10 ... +50 °C	-10 ... +50 °C	0 ... +40 °C
Temperatură de depozitare	-20 ... +70 °C	-20 ... +70 °C	-20 ... +70 °C
Umiditate relativă maximă a aerului	90 %	90 %	90 %
Clasa laser	2	3R	3
Tip laser	635 nm, <1 mW	635 nm, <5 mW	532 nm, <5 mW
Ø Raza laser la orificiul de ieșire aprox.1)	5 m m	5 m m	5 m m
Prindere stativ (orizontal)	5/8"-11 5/8"-11 5/8"-11
Acumulatori (Ni-metal)	2 x 1,2 V HR20 (D)(9 Ah)	2 x 1, 2 V H R2 0 (D)2 x 1,2 V HR20 (D)(9 Ah)	(9 Ah)
Baterii (alcaline cu mangan)	2 x 1,5 V LR20 (D)	2 x 1, 5 V L R 2 0 (D)2 x 1,5 V LR20 (D)	(9 Ah)
Durată de funcționare aprox.
- Acumulatori (Ni-metal)	40 h	30 h	20 h
- Baterii (alcaline cu mangan)	60 h	50 h	30 h
Greutate conformEPTA-Procedure 01/2003	1,8 kg	1,8 kg	1,8 kg
Dimensiuni	190 x 180 x 170 mm	190 x 180 x 170 mm	190 x 180 x 170 mm
Tip de protecție	IP 54 (protejatîmpotriva prafului și a stropilor de apă)	IP 54 (protejatîmpotriva prafului și a stropilor de apă)	IP 54 (protejatîmpotriva prafului și a stropilor de apă)

1) 20^irc C
2) de-a lungul axelor
Vă rugăm să luați în considerare numărul de identificare de pe plăcuța indicatoare a tipului aparatului dumneavoastră de măsură, denumirile comerciale ale diferitelor aparate de măsură pot varia.
Numărul de serie 19 de pe plăcuța indicatoare a tipului servește la identificarea aparatului dumneavoastră de măsură.

286 | Română

Încărcător

Număr de identificare 2 610 A13 782
Tensiune nominală	V~ 100–240
Frecvență	Hz 50/60
Tensiune de încărcare accumulator	V= 7,5
Curent de încărcare	A	1,0
Domeniu admis al temperaturilor de încărcare	°C 0–45
Timp de încărcare	h	14
Număr celule de accumulator		2
Tensiune nominală (Accumulator)	V= 2 x 1,2
Greutate conform EPTA-Procedure 01/2003	kg 0,2
Clasa de protectie		☐/II

Elemente componente

Numerotarea componentelor illustrate se referă la ilustrațiile nivelei laser rotative de la paginile grafice.

1 Indicator de avertizare asupra şocurilor
2 Tastă de avertizare asupra şocurilor
3 Indicator nivelare automată
4 Tastă pornit-oprit nivelă cu laser
5 Tastă pentru modul rotativ și selectarea vitezei de rotație
6 Rază laser variabilă
7 Lentilă receptoare pentru telecomandă
8 Orificiu de ieşire radiatie laser
9 Rază verticală
10 Cap rotativ
11 Tastă pentru modul liniar și selectarea lungimii liniei
12 Indicator nivel de încărcare
13 Acumulator*
14 Compartiment baterii
15 Dispozitiv de blocare compartiment baterie
16 Dispozitiv de blocare accumulator*
17 Priză pentru conectorul de încărcare*

18 Prindere stativ 5/8"
19 Număr de serie
20 Plăcuță de avertizare laser
21 Plăcuță de avertizare orificiu de ieșire radiatie laser (GRL 300 HV/GRL 300 HVG)
22 Încărcător*
23 Conector de la rețea încărcător*
24 Conector de încărcare*
25 Telecomandă*
26 Stativ*
27 Miră nivelă cu laser*
28 Receptor laser*
29 Ochelari optici pentru laser*
30 Suport de perete/unitate de aliniere*
31 Šurub de fixare al suportului de perete*
32 Šurub pe unitatea de aliniere*
33 Šurub de 5/8" pe suportul de perete*
34 Placă de măsurare cu picior*
35 Placă de planșeu*
36 Valiză

Montare

Alimentarea cu energie a nivelei cu laser

Functionare cu baterii/acumulatori

Pentru buna funcționare a aparatului de măsură se recomandă utilizarea bateriilor alcaline cu mangan sau a accumulatorilor.

Pentru a deschide compartimentul de baterii 14 întoarceți dispozitiviul de blocare 15 aducândul în poziția și trageți afară compartimetul de baterii.

La introducerea bateriilor aveți grijă să respec- tați polaritatea acestora, conform schiței din compartimentul de baterii.

Înlocuți întotdeauna toate bateriile în același timp. Folosiți numai baterii de aceeași fabricație și capacitate.

Închideți compartimentul de baterii 14 și întoar-ceți dispozitiviul de blocare 15 aducându-l în poziția.

În cazul în care ați introdus greșit bateriile, aparatul de măsură nu poate fi conectat. Introduceți bateriile cu poloritatea corectă.

Extrageți bateriile din aparatul de măsură în cazul în care nu-l veți folosi un timp mai îndelungat. În caz de depozitare mai îndelungată bateriile se pot coroda și autodescărca.

Functionare cu accumulator

Înainte de prima punere în funcțiune încărcați acumulatorul 13. Acumulatorul poate fi încărcat numai cu încărcătorul 22 prevăzut în acest scop.

▶ Respectați tensiunea de alimentare! Tensiunea sursei de curent trebuie să coincidă cu datele de pe plăcuța indicatoare a tipului încărcătorului. Încărcătoarele inscriptionate cu 230 V pot funcționa și la 220 V.

Introduceți conectorul de la rețea 23 corespun- zător rețelei dumneavoastră de curent electric în încărcătorul 22 și lăsați-l să se înclicheteze.

Introduceți conectorul de încărcare 24 al încărcătorului în mufa 17 acumulatorului. Racordați încărcătorul la rețeaua de curent. Încărcarea unui acumulator complet descărcat necesită aprox. 14 h. Încărcătorul și acumulatorul sunt protejați împotriva supraîncărcării.

Un accumulator nou sau care nu a fost utilizat un timp mai îndelungat atinge capacitatea nominală numai după 5 cicluri de încărcare-descărcare.

Nu încărcați acumulatorul 13 după fiecare utilizare, alfel capacitatea sa se va diminua. Încărcați acumulatorul numai când indicatorul nivelului de încărcare 12 clipește sau luminează continuu.

Un timp de funcționare considerabil mai scăzut după încărcare indică faptul că accumulatorii s-au uzat și trebuie înlocuți.

Chiar dacă acumulatorii sunt în întregime descărcați puteți utiliza totuși instrumentul de măsurare racordându-l la încărcătorul 22 pe care l-ați introdus în prealabil în priza de curent. Deconectați instrumentul de măsurare, încărcați acumulatorii timp de aprox. 10 min. și reconectați apoi instrumentul de măsurare racordat la încărcător.

Pentru schimbarea accumulatorului 13 întoarceți dispozitiviul de blocare 16 aducându-l în poziția și scoateți afară accumulatorul 13.

Introduceți un accumulator nou și întoarceți dispozitiviul de blocare 16 aducându-l în poziția

Extrageți acumulatorul din aparatul de măsură dacă nu-l veți folosi un timp mai îndelungat. În caz de depozitare mai îndelungată acumulatorii se pot coroda sau autodescărca.

Indicator al nivelului de încărcare

După ce indicatorul nivelului de încărcare 12 începe să lumineze intermitent roșu, aparatul de măsură mai poate fi folosit încă 2 h.

Dacă indicatorul nivelului de încărcare 12 luminează continuu roșu, nu mai sunt posibile măsurători. Aparatul de măsură se deconectează automat după 1 min.

288 | Română

Functionare

Punerea în funcțiune a nivelei cu laser

▶ Feriți aparatul de măsură de umezeală și de expunere directă la radiații solare.
Nu expuneți aparatul de măsură unor temperaturi sau unor variații extreme de temperatură. De ex. nu-l lăsați prea mult timp în autoturism. În cazul unor variații mai mari de temperatură lăsați mai întâi aparatul să se acomodeze înainte de a-l pune în funcțiune. Temperaturile sau variațiile extreme de temperatură pot afecta precizia aparatului de măsură.
Evitați loviturile puternice sau căderile aparatului de măsură. După expunerea la impacturi exterioare puternice, înainte de a continua lucrul, ar trebui întotdeauna să efectuați o verificare a preciziei aparatului de măsură (vezi „Precizia de nivelare a nivelei cu laser“, pagina 290).

Amplasarea aparatului de măsură

Pozitie orizontală

Pozitie verticală

Aşezati instrumentul de măsurare pe un postament stabil în poziție orizontală sau verticală, montați-l pe un stativ 26 sau pe suportul de perete 30 cu unitate de aliniere.

Datorită înaltei precizii de nivelare aparatul de măsură rectionează foarte sensibil la trepidații și schimbări de poziție. De aceea asigurați-i o poziție stabilă, pentru a evita întreruperea funcționării din cauza renivelărilor.

Conectare/deconectare

Nu îndreptați raza laser asupra persoanelor sau animalelor (mai ales în niciun caz la nivelul ochilor acestora), și nu priviți nici dumneavastră raza laser (nici chiar de la o depărtare mai mare). Imediat după conectare, aparatul de măsură emite o rază de verticalizare 9 și raza laser variabilă 6.

Pentru conectarea aparatului de măsură apăsați tasta pornit-oprit 4. Indicatoarele 1, 3 și 12 se aprind pentru scurt timp. Aparatul de măsură începe imediat nivelarea automată. În timpul nivelării indicatorul de nivelare 3 luminează verde intermitent iar laserul clipește în modul punctiform.

Aparatul de măsura este nivelat, imediat ce indicatorul de nivelare 3 emite o lumină continuă verde iar laserul luminează continuu. După încheierea nivelării aparatul de măsură începe să funcționeze automat în modul rotativ.

Cu tastele modurilor de funcționare 5 și 11 puteți stabili modul de funcționare încă din timpul nivelării (vezi „Modurile de funcționare ale nivelei cu laser“, pagina 288). În acest caz, după încheierea nivelării, aparatul de măsură începe să funcționeze în modul de funcționare selectat.

Pentru deconectarea aparatului de măsură apăsați din nou tasta pornit-oprit 4.

Nu lăsați nesupraveghiat aparatul de măsură pornit și deconectați-l după utilizare. Alte persoane ar putea fi orbite de raza laser.

Pentru menajarea bateriilor, aparatul de măsură se deconectează automat atunci când se află de peste două ore în afara domeniului de autonivelare, sau când avertizarea asupra șocurilor este declanșată de peste 2 ore (vezi „Nivelarea automată a nivelei cu laser“, pagina 289). Repoziționați aparatul de măsură și conectați-l din nou.

Modurile de funcționare ale nivelei cu laser

Prezentare generală

Toate cele trei moduri de functionare sunt posi- bile cu aparatul de măsură în poziție orizontală și verticală.

Modul rotativ

Modul rotativ este recomandabil în special atunci când se utilizează receptorul laser. Puteti selecta diferite viteze de rotație.

Modul liniar

În acest mod de funcționare raza laser variabilă se deplasează întrun unghi de deschidere limitat. Din acest motiv vizibilitatea razei laser este mai ridicată decât în modul rotativ. Puteți selecta diferite unghiuri de deschidere.

Modul punctiform

În acest mod de funcționare se atinge cea mai bună vizibilitate a razei laser variabile. Aceasta servește de ex. la transferarea simplă a înălțimilor sau la verificarea aliniamentelor.

Modul rotativ (150/300/600 rot./min)

După conectare, aparatul de măsură se află în modul rotativ, cu viteză de rotație medie.

Pentru a comuta din modul liniar în modul rotativ apăsați tasta pentru modul rotativ 5. Modul rotativ pornește cu viteză de rotație medie.

Pentru a modifica viteza de rotație apăsați din nou tasta pentru modul rotativ 5, până când va fi atinsă viteza dorită.

În timpul lucrului cu receptorul laser trebuie să selectați viteza de rotație maximă. Atunci când lucrați fără receptor laser, pentru o mai bună vizibilitate a razei laser, trebuie să reduceți viteza de rotație și să folosiți ochelarii optici pentru laser 29.

Modul linear, modul punctiform (10°/25°/50°, 0°)

Pentru a comuta în modul liniar resp. punctiform, apăsați tasta pentru modul liniar 11. Aparatul de măsură comută în modul liniar, cu unghi de deschidere minim.

Pentru a modifica unghiul de deschidere apăsați tasta pentru modul liniar 11. Unghiul de deschi- dere se mărește în două trepte, concomitent cu fiecare treaptă se mărește și viteza de rotație. La a treia apăsare a tastei pentru modul liniar 11 după o scurtă oscilare, aparatul de măsură comută în modul punctiform. O nouă apăsare a tastei 11 produce revenirea în modul liniar, cu un unghi de deschidere minim.

Indicație: Din cauza inertiei, laserul poate oscila puțin în afara capetelor liniei laser.

Pentru poziționarea liniei laser resp. a punctului laser în interiorul planului de rotație, răsuciți manual capul rotativ 10 aducându-l în poziția dorită sau folosiți telecomanda 25.

Rotirea planului de rotație în cazul poziției verticale

În cazul poziției verticale a aparatului de măsură puteți roti punctul laser, linia laser sau planul de rotație în jurul axei verticale, cu ajutorul telecomenzii 25. Respectați în acest sens instrucțiunile de folosire ale telecomenzii.

Nivelarea automată a nivelei cu laser

Prezentare generală

După conectare, aparatul de măsură recunoaște automat poziția orizontală respectiv verticală. Pentru a comuta între poziția orizontală și verticală, deconectați aparatul de măsură, poziționați-l din nou și reconectați-l.

După conectare, aparatul de măsură verifică poziția orizontală resp. verticală și compensează automat denivelările într-un domeniu de autonivelare de aprox. 8 % (5°).

Dacă după conectare sau după o modificare a poziției, aparatul de măsură este înclinat într-o parte cu peste 8 %, nivelarea nu mai este posibilă. În acest caz rotorul se oprește, laserul clipește și indicatorul de nivelare 3 luminează continuu roșu. Repoziționați aparatul de măsură și așteptați să se niveleze. Fără repoziționare, laserul se va deconecta automat după 2 min iar aparatul de măsură după 2 h.

După nivelare, aparatul de măsură verifică în continuu poziția orizontală respectiv verticală. În cazul modificărilor de poziție, nivelarea se face automat. Pentru evitarea măsurătorilor eronate, în timpul procesului de nivelare rotorul se oprește, laserul clipește iar indicatorul de nivelare 3 luminează intermitent verde.

Aparatul de măsură este prevăzut cu o funcție de avertizare asupra șocurilor, care, în cazul modificărilor de poziție resp. al trepidațiilor aparatului de măsură sau al vibrațiilor substratu-lui, împiedică nivelarea la înălțimea modificată, evitându-se prin aceasta erorile de înălțime.

Pentru activarea avertizării asupra şocurilor apăsați tasta de avertizare asupra şocurilor 2. Indicatorul de avertizare asupra şocurilor 1 luminează continuu verde, iar după 30 s se activează funcția de avertizare asupra şocurilor.

Dacă în cazul modificării poziției aparatului de măsură se depășește nivelul preciziei de nivelare sau dacă se înregistrează o trepidație, se declanșează avertizarea asupra șocurilor: Rotația se oprește, laserul clipește, indicatorul de nivelare 3 se stinge și indicatorul de avertizare asupra șocurilor 1 luminează intermitent roșu. Este memorat modul de funcționare curent.

Când avertizarea asupra şocurilor este declanşată, apăsați tasta de avertizare asupra şocurilor 2. Funcția de avertizare asupra şocurilor se restartează iar aparatul de măsură începe nivelarea. După ce aparatul de măsură este nivelat (indicatorul de nivelare 3 luminează continuu verde), el începe să funcționeze în modul de funcționare memorat. Verificați acum înălțimea razei laser față de un punct de referință iar dacă este necesar corectați înălțimea.

În cazul în care, când avertizarea asupra şocuri- lor este declanşată, funcția nu se restartează după apăsarea tastei 2, laserul se deconectează automat după 2 min iar aparatul de măsură după 2 h.

Pentru dezactivarea funcției de avertizare asupra şocurilor apăsați tasta de avertizare asupra şocurilor 2 o dată resp. de două ori, dacă avertizarea asupra şocurilor este declanșată (indicatorul de avertizare asupra şocurilor 1 luminează intermitent roșu). După ce avertizarea asupra şocurilor este dezactivată indicatorul de avertizare asupra şocurilor 1 se stinge.

Precizia de nivelare a nivelei cu laser

Influente asupra preciziei

Cea mai mai mare influență o exercită temperatura ambiantă. În special diferențele de temperatură care pleacă de la nivelul solului și se propagă în sus pot devia raza laser.

Abaterile devin importante începând de la tronsoane de măsurare de aprox. 20 m iar la 100 m abaterile pot crește de 2 până la 4 ori față de cele înregistrate la 20 m.

Deoarece stratificarea temperaturilor este maximă în apropierea solului, începând cu un tronson de măsurare de 20 m, ar trebui să lucrați întotdeauna cu aparatul de măsură montat pe un stativ. În afară de aceasta, pe cât posibil, așezați aparatul de măsură în mijlocul suprafetei de lucru.

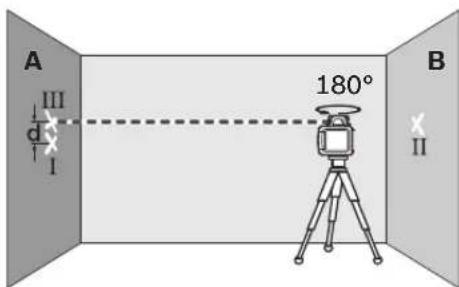

Verificarea preciziei aparatului de măsură

În afara influențelor exterioare, și influențe specifice aparatului (ca de ex. căderi sau șocuri puternice) ar putea provoca abateri. De aceea, întotdeauna înainte de a începe lucrul verificați precizia aparatului de măsură.

Pentru verificare aveți nevoie de un tronson liber de măsurare de 20 m pe teren stabil, între doi pereți A și B. Cu instrumentul de măsurare în poziție orizontală trebuie să executați o măsurătoare cu răsturnare pe ambele axe X și Y (de fiecare dată pozitiv și negativ), (4 proceduri complete de măsurare).

- Montați instrumentul de măsurare în poziție orizontală aproape de peretele A, pe un stativ 26 (accesoriu) sau așezați-l pe un postament stabil, plan. Conectați instrumentul de măsurare.

Română | 291

- După terminarea nivelării îndreptați raza laser în modul punctiform asupra peretelui apropiat A. Marcați mijlocul punctului razei laser pe perete (punct 1).

• Rotiți aparatul de măsură la 180°, lăsați-l să se niveleze și marcați mijlocul punctului razei laser pe peretele opus B (punct II).
• Amplasați aparatul de măsură – fără a-l roti – aproape de peretele B, conectați-l și lăsați-l să se niveleze.

- Aliniați astfel nivelul de înălțime a aparatului de măsură (cu ajutorul stativului sau înălțându-l dedesubt), încât mijlocul punctului razei să atingă peretele B exact în punctul II marcat anterior.

• Întoarceți aparatul de măsură la 180°, fără a i modifica înălțimea. Lăsați-l să se niveleze și marcați punctul din mijlocul razei laser pe peretele A (punct III). Aveți grijă ca punctul III să fie așezat pe cât posibil perpendicular deasupra resp. sub punctul 1.
• Diferența d dintre cele două puncte I și III marcate pe peretele A reprezintă abaterea efectivă a instrumentului de măsurare pentru axa măsurată.

Repetați procedura de măsurare pentru celelalte trei axe. Înainte de a începe procedura de măsurare rotiți de fiecare dată instrumentul de măsurare la 90°.

Pe tronsonul de măsurare de 2 x 20 m = 40 m abaterea maximă admisă este de: 40 m x ±0,1 mm/m = ±4 mm.

În consecință diferența d dintre punctele 1 și III poate fi în cazul fiecăruia din cele patru proceduri de măsurare de maximum 4 mm.

În cazul în care instrumentul de măsurare depășește abaterea maximă admisă la una din cele patru proceduri de măsurare, trimiteți-l pentru verificare la un centru de asistență tehnică post-vânzări Bosch.

Instrucțiuni de lucru

▶ Pentru marcare folosiți întotdeauna numai mijlocul punctului laser. Mărimea punctului laser se modifică în funcție de distanță.

Ochelari optici pentru laser (accesoriu)

Ochelarii optici pentru laser filtrează lumina ambientă. În acest mod lumina roșie a laserului pare mai puternică pentru ochi.

Nu folosiți ochelarii pentru laser drept ochelari de protecție. Ochelarii pentru laser servesc la mai buna recunoaștere a razei laser, dar nu vă protejează totuși împotriva radiatiei laser.
Nu folositi ochelarii pentru laser drept ochelari de soare sau în traficul rutier.

Ochelarii pentru laser nu vă oferă protectie totală împotriva razelor ultraviolete și vă diminuează gradul de perceție a culorilor.

Lucrul cu receptor laser (accesoriu)

În cazul condițiilor nefavorabile de luminozitate (lumină ambientă puternică, radiație solară directă) și la distanțe mai mari, pentru mai buna localizare a razei laser se recomandă utilizarea receptorului laser 28.

În timpul lucrului cu receptorul laser selectați modul rotativ cu viteza de rotație maximă

Pentru a lucra cu receptorul laser citiți și respectați prezentele instrucțiuni de utilizare.

Prin apăsarea tastelor funcționale este posibilă ieșirea din nivelare a aparatului de măsură, astfel încât rotirea să fie oprită pentru scurt timp. Acest efect poate fi evitat prin folosirea telecomenzii 25.

Lentilele receptoare 7 pentru telecomandă se află pe cele trei laturi ale aparatului de măsură, printre altele deasupra butoanelor de deservire de pe partea anterioară.

Utilizarea stativului (accesoriu)

Aparatul de măsură este prevăzut cu un orificiu de prindere stativ de 5/8" pentru modul de lucru orizontal pe un stativ. Puneți aparatul de măsură cu orificiul de prindere pentru stativ 18 pe filetul de 5/8" al stativului și înșurubați-l strâns cu şurubul de fixare al stativului.

La un stativ 26 cu scală gradată pe tija teles- copică puteți regla direct adaosul de înălțime.

Utilizarea suportului de perete și a unității de aliniere (accesoriu) (vezi figura A)

Puteți monta aparatul de măsură și pe suportul de perete cu unitate de aliniere 30. Înșurubați în acest scop șurubul de 5/8" 33 al suportului de perete în gaura de prindere pentru stativ 18 de pe aparatul de măsură.

Montaj pe perete: Montajul pe perete se recomandă de exemplu, în cazul lucrărilor care se execută la un nivel care depășește înălțimea maximă extinsă a stativului, sau în cazul în care se lucrează pe un teren instabil, fără stativ. Fixați suportul de perete 30 cu aparatul de măsură premontat, pe cât posibil perpendicular pe un perete.

La montajul pe perete puteți fixa prin înșurubare suportul de perete 30 cu un șurub de fixare 31 pe o șipcă lată de maximum 8 mm, sau îl puteți agăța de două cârlige.

Montaj pe un stativ: Puteți fixa la fel de bine prin înșurubare pe un stativ, suportul de perete 30 în orificiul de prindere pentru stativ de pe partea posterioară a aparatului de măsură. Acest mod de fixare se recomandă în special în cazul lucrărilor la care planul de rotație trebuie aliniat în raport cu o linie de reper.

Cu ajutorul unității de aliniere puteți deplasa aparatul de măsură deja montat, vertical (la montajul pe perete) resp. orizontal (în cazul montării pe un stativ) într-un domeniu de aprox. 16 cm. Pentru aceasta, slăbiți șurubul 32 de pe unitatea de aliniere, deplasați aparatul de măsură aducându-l în poziția dorită și strângeți din nou bine șurubul 32.

Română | 293

Lucrul cu placa de măsurare magnetică atașabilă pe de planșeu (vezi figura A)

Placa de măsurare magnetiă atașabilă pe plan- șeu 35 poate fi folosită de ex. la nivelarea simplă a tavanelor suspendate. Fixați placa de măsu- rare cu suportul magnetic de ex. pe o grindă.

Jumătatea reflectorizantă a plăcii de măsurare îmbunătățește vizibilitatea razei laser în condiții nefavorabile de vizibilitate, iar prin jumătatea treansparentă raza laser poate fi identificată și din partea posterioară.

Utilizarea plăcii de măsurare (accesoriu)

Cu placa de măsurare 34 puteți transfera marcajul de laser pe sol respectiv cota de laser pe un perete.

Cu ajutorul câmpului zero și al scalei puteți măsura și marca în alt amplasament decalajul față de cota dorită. Astfel nu mai este necesară reglarea precisă a aparatului de măsură la cota care trebuie transferată.

Placa de măsurare 34 este prevăzută cu un strat reflectorizant care îmbunătățește vizibilitatea razei laser la o distanță mai mare respectiv în caz de radiații solare puternice. Creșterea luminozității poate fi observată numai dacă priviți paralel cu raza laser pe placa de măsurare.

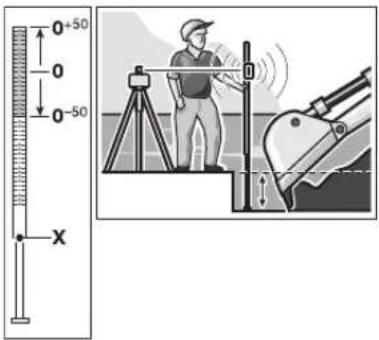

Utilizarea mirei (accesoriu) (vezi figura H)

Pentru verificarea planității sau trasarea pantelor se recomandă utilizarea mirei 27 împreună cu receptorul laser.

În partea de sus a mirei 27 este inscriptionată o scală gradată pentru înălțimi relative (±50 cm). Puteți seta înălțimea zero a acesteia în partea de jos a mirei, la dispozitivul de extindere. Astfel veți putea citi direct abaterile de la înălțimea de referință.

Exemple de lucru

Transferarea/verificarea înălțimilor (vezi figura B)

Aşezați instrumentul de măsurare în poziție orizontală pe un postament stabil sau montați-l pe un stativ 26 (accesoriu).

Lucrul cu stativ: Aliniați raza laser la înălțimea dorită. Transferați resp. verificați înălțimea în locul vizat.

Lucrul fără stativ: Determinați diferența de înălțime dintre raza laser și înălțimea punctului de referință cu ajutorul plăcii de măsurare 34.

Transferați resp. verificați diferența de înălțime măsurată, în locul vizat.

294 | Română

Alinierea paralelă a razei de verticalizare/trasarea de unghiuri drepte (vezi figura C)

Dacă trebuie marcate unghiuri drepte sau dacă urmează a fi aliniați pereți despărțitori, este necesar să aliniați astfel raza de verticalizare 9, încât să devină paralelă cu o linie de reper (de ex. un perete).

În acest scop așezați instrumentul de măsurare în poziție verticală și poziționați-l astfel încât raza de verticalizare să aibă o traiectorie aproximativ paralelă cu linia de reper.

Pentru poziționarea exactă măsurăți distanța dintre raza de verticalizare și linia de reper direct la aparatul de măsură cu ajutorul plăcii de măsurare 34. Măsurăți din nou distanța dintre raza de verticalizare și linia de reper la o depărțare cât mai mare posibilă de aparatul de măsură. Orientați astfel raza de verticalizare încât aceasta să se afle la aceeași distanță față de linia de reper ca la măsurarea efectuată direct la aparatul de măsură.

Unghiul drept la raza de verticalizare 9 este indicat prin raza laser variabilă 6.

Indicarea planului perpendicular/vertical (vezi figura D)

Pentru indicarea unui plan perpendicular resp. vertical așezați aparatul în poziție verticală. Dacă planul vertical trebuie să facă un unghi drept cu o linie de reper (de ex. peretele), atunci aliniati raza verticală 9 la această linie de reper.

Linia perpendiculară este indicată de raza laser variabilă 6.

Lucrul fără receptor laser (vezi figura E)

În cazul condițiilor favorabile de vizibilitate (mediu ambiant întunecat) și la distanțe scurte, puteți lucra fără receptor laser. Pentru o mai bună vizibilitate a razei laser selectați fie modul liniar fie modul punctiform și întoarceți manual capul rotativ 10 spre locul vizat.

Lucrul cu receptor laser (vezi figura F)

În cazul condițiilor nefavorabile de vizibilitate (mediu ambiant luminos, radiatii solare directe) și la distanțe mai mari, pentru mai buna localizare a razei laser, folosiți receptorul laser.

Pentru lucrul cu receptorul laser selectați modul rotativ și viteza de rotație maximă.

Măsurare la distanțe mari (vezi figura G)

Pentru măsurarea la distanțe mari trebuie folosit receptorul laser în scopul localizării razei laser. Pentru a reduce influențele perturba-toare, trebuie să amplasați întotdeauna aparatul de măsură în mijlocul suprafeței de lucru.

Lucrul în mediu exterior (vezi figura H)

În mediul exterior trebuie să se folosească întot-deauna receptorul laser.

Pentru lucrul pe un teren nesigur montați aparatul de măsură pe stativul 26. Activați funcția de avertizare asupra şocurilor, pentru a evita măsurătorile greșite în caz de alunecări de teren sau mișcări telurice.

Română | 295

Interpretări corelate ale indicatoarelor

	Raza laser	Rotatia laserului*	verde roşu verde roşu
Conectare aparat de măsură (1 s autotest) ●			●		●
Nivelare sau renivelare 2x/s ○ 2x/s
Instrumentul de măsurare nivelat/gata de functionare ●	●	●
Depășire domeniu de autonivelare 2x/s ○			●
Avertizarea asupra șocurilor activată ●
Avertizarea asupra șocurilor declanșată 2x/s ○ 2x/s
Tensiunea bateriei pentru funcționare ≤2 h					2 x / s
Baterie descărcată ○	○		●
		* în modul liniar și rotativ
		2x/s	Frecvență de clipire (de două ori pe secundă)
		●	Functionare continuă
		○	Funcție oprită

Întreținere și service

Întreținere și curățare

Păstrați întotdeauna curate nivela laser rotativă și încărcătorul.

Nu cufundați în apă sau în alte lichide nivel a laser rotativă și încărcătorul.

Ştergeți-I de murdărie cu o lavetă umedă, moale. Nu folositi detergenti sau solventi.

Curățați regulat nivel cu laser, în special zonele din jurul orificiului de ieșire al laserului și aveți grijă să nu lăsați scame.

Dacă, în ciuda procedeelor riguroase de fabricație și control nivela laser rotativă sau încărcătorul se va defecta totuși, reparația va fi executată numai la un centru autorizat de asistență tehnică și service post-vânzări pentru scule electrice Bosch. Nu deschideți singuri nivela laser rotativă și încărcătorul.

În caz de reclamații și comenzi de piese de schimb vă rugăm să specificați neapărat numărul de identificare compus din 10 cifre conform plăcuței indicatoare a tipului nivelei laser rotative resp. al încărcătorului.

296 | Română

Serviciu de asistență tehnică post- vânzări și consultanță clienti

Serviciul nostru de asistență tehnică post-vânzări răspunde întrebărilor dumneavoastră privind întreținerea și repararea produsului dumneavoastră cât și privitor la piesele de schimb. Desene descompuse ale ansamblelor cât și informații privind piesele de schimb găsiți și la: www.bosch-pt.com

Echipa de consultanță clienti Bosch răspunde cu plăcere la întrebările privind cumpărarea, utilizarea și reglarea produselor și accesoriior lor.

România

Robert Bosch SRL

Tel. Consultanță tehnică: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-romania.ro

Eliminare

Nivela laser rotativă, încărcătorul, accesoriiile și ambalajele trebuie direcționate către o stație de reciclare ecologică.

Nu aruncați nivela laser rotativă, încărcătorul și accumulatorii/bateriile în gunoiul menajer!

Numai pentru țările UE:

Conform Directivei Europene 2002/96/CE, aparatele de măsură și încărcătoarele scoase din uz, precum și, conform Directivei Europene 2006/66/CE acumulatorii/bateriile defecte sau consu-

mate trebuie colectate separat și direcționate către o stație de reciclare ecologică.

Accumulatori/baterii:

Ni-MH: Nichel-metal

Sub rezerva modificărilor.
