Mærke	Bosch
Model	GRL 300 HV Professional
Produkttype	Professionel roterende laser
Maksimal rækkevidde	300 m (med detektor)
Præcision	± 0,1 mm/m
Selvnivelleringsområde	± 5°
Rotationshastigheder	0, 150, 300, 600 omdr./min
Laserklasse	Klasse 2 (≤ 1 mW, 635 nm)
Strømkilde	4 AA-batterier (alkaliske eller NiMH)
Batteritid	Ca. 40 timer (med alkaliske batterier)
Mål (L × B × H)	160 × 160 × 180 mm
Vægt (uden batterier)	1,2 kg
Beskyttelsesklasse	IP54 (beskyttet mod støv og vandstænk)
Driftstemperatur	-10 °C til +50 °C
Montering	5/8" gevind til stativ
Hovedfunktioner	Rotation, linje, punkt, hældningstilstand
Vedligeholdelse og rengøring	Rengør med en fugtig, blød klud; brug ikke opløsningsmidler eller aggressive væsker
Sikkerhedsinstruktioner	Se ikke direkte ind i laserstrålen; brug laserbeskyttelsesbriller om nødvendigt
Reservedele og reparationsmuligheder	Tilbehør og reservedele fås via Bosch kundeservice
Generelle oplysninger	Selvnivellerende roterende laser til byggeri og anlæg

Ofte stillede spørgsmål - GRL 300 HV Professional BOSCH

Hvordan tænder jeg Bosch GRL 300 HV?

Tryk på tænd/sluk-knappen på siden af apparatet. Et grønt lys indikerer, at laseren er tændt. Sørg for, at batterierne er korrekt isat.

Hvad er den maksimale rækkevidde for GRL 300 HV?

Uden detektor er rækkevidden ca. 50 m. Med Bosch LR 30 eller LR 60 detektor kan den nå 300 m.

Hvordan justeres rotationshastigheden?

Brug hastighedsvælgerknappen. Du kan vælge mellem 0, 150, 300 og 600 omdr./min. Hastighed 0 svarer til punktfunktion.

Er laseren selvnivellerende?

Ja, GRL 300 HV er udstyret med et selvnivelleringssystem med et nivelleringsområde på ±5°. Hvis apparatet hældes ud over dette, blinker laseren og et advarselssignal lyder.

Hvilken type batterier skal jeg bruge?

Brug alkaliske eller genopladelige NiMH-batterier af typen AA. Isæt batterierne i overensstemmelse med polernes retning i batterirummet.

Hvordan rengør jeg den roterende laser?

Rengør linserne med en blød, tør klud. Til huset bruges en fugtig klud. Brug aldrig opløsningsmidler eller slibende midler.

Hvad gør jeg, hvis laseren ikke tænder?

Kontroller først batterierne: udskift dem om nødvendigt. Sørg for, at batterirummet er rent, og at kontakterne ikke er oxiderede. Hvis problemet fortsætter, kontakt Bosch kundeservice.

Kan laseren bruges udendørs?

Ja, takket være beskyttelsesklasse IP54 er den modstandsdygtig over for støv og vandstænk. Dog kan direkte sollys reducere strålens synlighed; brug af detektor anbefales derfor.

Hvordan bruger jeg hældningstilstanden?

Aktivér hældningstilstanden ved at deaktivere selvnivellering via kontakten. Hæld derefter apparatet manuelt i den ønskede hældning. Brug niveauindikatorerne til at kontrollere vinklen.

Hvor kan jeg finde reservedele?

Reservedele og tilbehør (stativ, detektor osv.) fås hos autoriserede Bosch-forhandlere eller direkte på Bosch Professional hjemmeside.

BRUGSANVISNING GRL 300 HV Professional BOSCH

Sikkerhedsinstrukser

Rotationslaser

Alle instruktioner skal læses og følges, for at man kan arbejde fareløst og sikkert med måleværktøjet. Advarselsskilte på måleværktøjet må aldrig gøres ukendelige. DISSE INSTRUKSER B∅R OPBEVARES TIL SENERE BRUG.

Forsigtig – hvis der bruges betjenings- eller justeringsudstyr eller hvis der udføres processer, der afviger fra de her angivne, kan dette føre til alvorlig strålingseksposition.
Anvend ikke de specielle laserbriller som beskyttelsesbriller. Laserbrillerne anvendes til bedre at kunne se laserstrålen, de beskytter dog ikke mod laserstråler.
Anvend ikke de specielle laserbriller som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver.
Sørg for, at måleværktøjet kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres det, at måleværktøjet bliver ved med at være sikkert.
Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. I måleværktøjet kan der opstå gnister, der antænder støv eller dampe.
- Åbn ikke akku-pakken. Fare for kortslutning.

Beskyt akkupakken mod varme (f.eks. også mod varige solstråler, brand, vand og fugtighed). Fare for eksplosion.

Ikke benyttede akku-pakker må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte

kontakterne. En kortslutning mellem akku- kontakterne øger risikoen for personskader i form af forbrændinger.

Hvis akku'en anvendes forkert, kan der slippe væske ud af akku'en. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger.
Oplad kun akku-pakken med det ladeaggregat, der er angivet i denne betjeningsvejledning. Et ladeaggregat, der er egnet til en bestemt type akkuer, må ikke benyttes med andre akkuer – brandfare.
Anvend kun originale akkupakker fra Bosch, der skal have den spænding, der er angivet måleværktøjets typeskilt. Bruges andre akkupakker som f.eks. efterligninger, istandsatte akkupakker eller fremmede fabrikater er der fare for kvæstelser samt tingskader, da akkupakkerne kan eksplodere.

GRL 250 HV

Måleværktøjet leveres med et advarselsskilt på engelsk (på den grafiske illustration over måleværktøjet har det nummer 20).

• Klæb den medleverede etiket på dit sprog oven på advarselsskiltets tekst, før måleværktøjet tages i brug første gang.
  Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen. Dette måleværktøj udsender laserstråler fra laserklasse 2 iht. IEC 60825-1. Derved kan du komme til at blænde personer.
  Sørg for, at børn ikke kan komme i kontakt med lasermåleværktøjet. Du kan utilsigtet komme til at blænde personer.

114 | Dansk

GRL 300 HV/GRL 300 HVG

Måleværktøjet leveres med to advarselsskilte på engelsk (på den grafiske illustration over måleværktøjet har det nummer 20 og 21):

GRL 300 HV:

GRL 300 HVG:

GRL 300 HV/GRL 300 HVG:

Klæb de passende etiketter på dit sprog oven på advarselsskiltenes tekst (egelsk), før værktøjet tages i brug første gang. Etiketterne fås sammen med måleværktøjet.
Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen. Dette måleværktøj fremstiller laserstråler fra laserklasse 3R iht. IEC 60825-1. Et direkte blik ind i laserstrålen – også fra stor afstand – kan ødelægge øjet.
▶ Undgå refleksioner fra laserstrålen på glatte overflader som f.eks. vinduer eller spejle. Også den reflekterede laserstråle kan beskadige øjnene.

Måleværktøjet må kun betjenes af personer, der er fortrolige med at håndtere laserapparater. Iht. EN 60825-1 skal man bl.a. have kendskab til, hvordan laseren virker biologisk på øjne og hud, og vide, hvordan laserbeskyttelsen bruges rigtigt for at afværge farer.
- Opstil altid måleværktøjet på en sådan måde, at laserstrålerne forløber langt over eller under øjenhøjden. Således sikres det, at øjnene ikke beskadiges.
Marker det område, hvor måleværktøjet bruges, med egnede laser-advarselsskilte. Således undgår du, at udenforstående personer betræder det farlige område.
- Opbevar ikke måleværktøjet et sted, som ubeføjede personer har adgang til. Personer, der ikke er fortrolig med betjeningen af måleværktøjet, kan skade sig selv eller andre.
Følg mulige nationale forskrifter, hvis der bruges et måleværktøj fra laserklasse 3R. En manglende overholdelse af disse forskrifter kan føre til kvæstelser.
Sørg for, at laserstrålens område er bevogtet eller afskærmet. En begrænsning af laserstrålerne til kontrollerede områder undgår øjenskader på udenforstående personer.

Akku-ladeaggregat

Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Ladeaggregatet må ikke udsættes for regn eller fugtighed. Indtrængning af vand i ladeaggregatet øger risikoen for elektrisk stød.

▶ Oplad ikke fremmede akkuer med ladeaggregatet. Ladeaggregatet er kun egnet til at lade akkupakken fra Bosch, der er sat ind i rotationslaseren. Ladning af fremmede akkuer er forbundet med brand- og eksplosionsfare.
▶ Renhold ladeaggregatet. Snavs øger faren for elektrisk stød.
- Kontrollér ladeaggregat, kabel og stik før brug. Anvend ikke ladeaggregatet, hvis det er beskadiget. Forsøg ikke at åbne ladeaggregatet og sørg for at det repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Beskadigede ladeaggregater, kabler og stik øger risikoen for elektrisk stød.
Anvend ikke ladeaggregatet på let brændbar undergrund (f.eks. papir, tekstiler osv.) eller i brændbare omgivelser. Pas på! Ladeaggregatet bliver varmt under opladningen. Brandfare!
Hvis akku'en anvendes forkert, kan der slippe væske ud af akku'en. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger.
▶ Sørg for, at børn er under opsyn og sikre, at børn ikke spiller med ladeaggregatet.
Børn og personer med mentale eller fysiske skavankermå kun bruge ladeaggregatet under opsyn eller hvis de er blevet instrueret i at bruge dette. En omhyggelig instruktion forringer forkert betjening og kvæstelser.

Funktionsbeskrivelse

Klap venligst foldesiden med illustration af rotationslaser og ladeaggregat ud og lad denne side være foldet ud, mens du læser betjeningsvejledningen.

Beregnet anvendelse

Rotationslaser

Måleværktøjet er beregnet til at måle og kontrollere nøjagtigt vandrette højderids, lodrette linier, flugtlinier og lodpunkter.

Måleværktøjet er egnet til brug indendørs og udendørs.

116 | Dansk

Tekniske data

Rotationslaser GRL 250 HV	Professional	GRL 300 HV Professional	GRL 300 HVG Professional
Typenummer 3 601 K61 60. 3 601 K61 50. 3 601 K61 70.
Arbejdsområde (radius)1)- uden lasermodtager ca.- med lasermodtager ca.	30 m125 m	30 m150 m	50 m150 m
Nivelleringsnøjagtighed1) 2)	±0,1 mm/m	±0,1 mm/m	±0,1 mm/m
Selvnivelleringsområde typisk	±8 % (±5°)	±8 % (±5°)	±8 % (±5°)
Nivelleringstid typisk	15 s 15 s 15 s
Rotationshastighed	150/300/600 min-1	150/300/600 min-1	150/300/600 min-1
Åbningsvinkel ved linjedrift	10/25/50°	10/25/50° 10/25/50°
Driftstemperatur	-10 ... +50 °C	-10 ... +50 °C	0 ... +40 °C
Opbevaringstemperatur	-20 ... +70 °C	-20 ... +70 °C	-20 ... +70 °C
Relativ luftfugtighed max.	90 %	90 %	90 %
Laserklasse	2	3R	3
Lasertype	635 nm, <1 mW	635 nm, <5 mW	532 nm, <5 mW
∅ Laserstråle ved udgangsåbning ca.1)	5 m m	5 m m	5 m m
Stativholder (vandret)	5/8"-11	5/8"-11	5/8"-11
Akkuer (NiMH)	2 x 1 , 2 V HR 2 0 (D 2 x 1,2 V HR20 (D) (9 Ah)	(9 Ah)	2 x 1,2 V HR20 (D) (9 Ah)
Batterier (alkali-mangan)	2 x 1 , 5 V LR 2 0 (D 2 x 1,5 V LR20 (D)	(9 Ah)	2 x 1,5 V LR20 (D)
Driftstid ca.- Akkuer (NiMH)	40 h	30 h	20 h
- Batterier (alkali-mangan)	60 h	50 h	30 h
Vægt svarer til EPTA-Procedure 01/2003	1,8 kg	1,8 kg	1,8 kg
Mål	190 x 180 x 170 mm	190 x 180 x 170 mm	190 x 180 x 170 mm
Tæthedsgrad	IP 54 (støv- og sprøj-tevandsbeskyttet)	IP 54 (støv- og sprøj-tevandsbeskyttet)	IP 54 (støv- og sprøj-tevandsbeskyttet)

1) ved 20 °C
2) langs med aksen
Vær opmærksom på dit måleværktøjs typenummer (på typeskiltet), handelsbetegnelserne for de enkelte måleværktøjer kan variere.
Dit måleværktøj identificeres entydigt vha. serienummeret 19 på typeskiltet.

Dansk | 117

Ladeaggregat

Typenummer 2 610 A13 782
Nominel spænding	V~ 100–240
Frekvens	Hz 50/60
Akku-opladningsspænding	V= 7,5
Ladestrøm	A	1,0
Tilladt temperaturområde for opladning	°C 0–45
Ladetid	h	14
Antal akkuceller		2
Nominel spænding (Akkuer)	V= 2 x 1,2
Vægt svarer til EPTA-Procedure 01/2003	kg 0,2
Beskyttelsesklasse		☐/II

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af rotationslaser og la-deaggregat på grafiksiderne.

1 Indikator chockadvarsel
2 Taste chockadvarsel
3 Lampe nivelleringsautomatik
4 Tænd-sluk-taste rotationslaser
5 Taste til rotationsdrift og valg af rotationshastighed
6 Variabel laserstråle
7 Modtagerlinse til fjernbetjening
8 Åbning til laserstråle
9 Lodstråle

10 Rotationshoved

11 Taste til linjedrift og valg af linjelængde

12 Visning ladetilstand

13 Akku-pack*

14 Batterirum

15 Fastlåsning af batterirum

22 Ladeaggregat*
23 Ladeaggregatets netstik*
24 Ladestik*
25 Fjernbetjening*
26 Stativ*
27 Baulaser-måleplade*
28 Lasermodtager*
29 Specielle laserbriller*
30 Vægholder/justeringsenhed*
31 Fastgørelsesskrue til vægholder*
32 Skrue på justeringsenhed*
33 5/8"-skrue på vægholder*
34 Måleplade med fod*
35 Loftsmåleplade*
36 Koffer

* Tilbehør, som er illustreret eller beskrevet i betjeningsvejledningen, hører ikke til standard-leveringen.

Bosch Power Tools 2 610 A14 633 | (29.9.10)

118 | Dansk

Montering

Energiforsyning rotationslaser

Drift med batterier/akkuer

Det anbefales, at måleværktøjet drives med Alkali-Mangan-batterier eller akkuer.

Batterirummet åbnes 14 ved at dreje fastlåsningen 15 i position og trække batterirummet ud.

Kontrollér at batteripolerne vender rigtigt, när batterierne lægges i (se billede på batterirum).

Skift altid alle batterier på en gang. Batterierne skal stamme fra den samme fabrikant og have den samme kapacitet.

Luk batterirummet 14 og drej fastlåsningen 15 i position 🔒.

Sættes batterierne forkert i, kan måleværktøjet ikke tændes. Sæt batterierne i, så polerne vender rigtigt.

Tag batterierne ud af måleværktøjet, hvis måleværktøjet ikke skal bruges i længere tid. Batterierne kan korrodere og aflade sig selv, hvis de bliver siddende i måleværktøjet i længere tid.

Brug med akku-pakke

Oplad akku-pakken 13 før første ibrugtagning. Akku-pakken kan udelukkende oplades med det særlige ladeaggregat 22.

- Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på ladeaggregatets typeskilt. Ladeaggregater til 230 V kan også tilsluttes 220 V.

Anbring det til strømnettet passende netstik 23 i ladeaggregatet 22 og tryk det rigtigt fast.

Anbring ladeaggregatets ladestik 24 i bøsningen 17 på akku-pakken. Tilslut ladeaggregatet til strømnettet. Opladning af den tomme akku-pakke har brug for ca. 14 h. Ladeaggregat og akku-pakke er sikre mod overladning.

En ny akku-pakke eller en akku-oakke, der ikke har været brugt i længere tid, yder først fuld kapacitet efter ca. 5 opladninger og afladninger.

Oplad ikke akku-pakken 13 efter hver brug, da dens kapacitet ellers forringes. Oplad kun akku-pakken, när ladetilstandsindikatoren 12 blinker eller lyser konstant.

Forkortes driftstiden væsentligt efter opladningen, er det tegn på, at akku-pack er slidt op og skal udskiftes.

Er akku-pack tom, kan måleværktøjet også bruges med ladeaggregatet 22, hvis dette er sluttet til strømnettet. Sluk for måleværktøjet, oplad akku-pack i ca. 10 min og sluk så igen for måleværktøjet med tilsluttet ladeaggregat.

Akku-pakken skiftes 13 ved at dreje fastlåsningen 16 i position 📋 og trække akku-pakken 13 ud.

Sæt en ny akku-pakke i og drej fastlåsningen 16 i position

Tag akku-pakken ud af måleværktøjet, hvis måleværktøjet ikke skal bruges i længere tid. Akkuer kan korrodere eller aflade sig selv, hvis de lagres i længere tid.

Visning ladetilstand

Blinker ladetilstandsvisningen 12 rød, kan måleværktøjet bruges i endnu 2 h.

Lyser ladetilstandsvisningen 12 rød hele tiden, kan målinger ikke mere gennemføres. Måleværktøjet slukker automatisk efter 1 min.

Drift

Ibrugtagnig rotationslaser

• Beskyt måleværktøjet mod fugtighed og direkte solstråler.
  Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingninger. Lad det f.eks. ikke ligge i bilen i længere tid. Sørg altid for, at måleværtøjet er tempereret ved større temperatursvingninger, før det tages i brug. Ved ekstreme temperaturer eller temperatursvingninger kan måleværktøjets præcision forringes.
  Undgå at udsætte måleværktøjet for voldsomme stød eller fald. Hvis måleværktøjet udsættes for stærke, udvendige påvirkninger, skal du altid gennemføre en nøjagtighedskontrol, før der arbejdes videre med det (se „Nivelleringsnøjagtighed rotationslaser“, side 121).

Måleværktøj opstilles

Vandret

Lodret

Stil måleværktøjet vandret eller lodret på et stabilt underlag, montér det på et stativ 26 eller på vægholderen 30 med justeringsenhed.

På grund af den høje nivelleringspræcision reagerer måleværktøjet meget stærkt på vibrationer og ændrede positioner. Sørg derfor for, at måleværktøjet positioneres stabilt for at undgå driftsafbrydelser, fordi værktøjet skal efternivelleres.

Tænd/sluk

Ret ikke laserstrålen mod personer eller dyr (især ikke i disses øjenhøjde) og ret ikke blikket ind i laserstrålen (heller ikke fra stor afstand). Så snart måleværktøjet tændes, udsender det straks en lodret lodstråle 9 og en variabel laserstråle 6.

Måleværktøjet tændes ved at trykke på startstop-tasten 4. Indikatorerne 1, 3 og 12 lyser kort. Måleværktøjet går straks i gang med den automatiske nivellering. Under nivelleringen blinker nivelleringsvisningen 3 grøn, og laseren blinker i punktdrift.

Måleværktøjet er nivelleret, så snart nivelleringsvisningen 3 lyser grøn hele tiden, og laseren lyser konstant. Når nivelleringen er færdig, starter måleværktøjet automatisk i rotationsdrift.

Med driftsform-tasterne 5 og 11 kan du fastlægge driftsformen allerede under nivelleringen (se „Driftsformer rotationslaser“, side 119). I dette tilfælde starter måleværktøjet i den valgte driftsform, så snart nivelleringen er færdig.

Måleværktøjet slukkes ved at trykke på startstop-tasten 4 en gang til.

Sørg for, at måleværktøjet altid er under opsyn og sluk for måleværktøjet efter brug. Andre personer kan blive blændet af laserstrålen.

Måleværktøjet slukkes automatisk for at beskytte batterierne, når det befinder sig uden for selvni- velleringsområdet i mere end 2 h eller chockad- varslen har været udløst i mere end 2 h (se „Nivelleringsautomatik rotationslaser“, side 120). Positioner måleværktøjet på ny og tænd det igen.

Alle tre funktioner er mulige, både når måleværktøjet står vandret og lodret.

Rotationsdrift

Rotationsdriften kan især anbefales, när lasermodtageren bruges. Der kan vælges mellem forskellige rotationshastigheder.

Linjefunktion

I denne driftsform bevæger den variable laserstråle sig i en begrænset åbningsvinkel. Derved er laserstrålen mere synlig end i rotationsfunktionen. Du kan vælge mellem forskellige åbningsvinkler.

Punktdrift

I denne driftsform ses den variable laserstråle tydeligst. Den benyttes f.eks. til nem overførsel af højder eller til kontrol af lige linjer.

Rotationsdrift (150/300/600 min ^-1 )

Hver gang måleværktøjet tændes, befinder det sig i rotationsdrift med gennemsnitlig rotations-hastighed.

Rotationshastighede ændres ved at trykke på ta- sten til rotationsdrift 5 igen, indtil den ønskede hastighed er nået.

Når der arbejdes med lasermodtageren, skal du vælge den højeste rotationshastighed. Arbejdes uden lasermodtager, reducer da rotationshastigheden for at forbedre udsynet og brug laserbeskyttelsesbriller 29.

Der skiftes til linjedrift hhv. punktdrift ved at trykke på tasten til linjedrift 11. Måleværktøjet skifter til linjedrift med den mindste åbningsvinkel.

Åbningsvinklen ændres ved at trykke på tasten til linjedrift 11. Åbningsvinklen forstørres i to trin, samtidigt øges rotationshastigheden ved hvert trin. Tredje gang der trykkes på tasten til linjedrift 11 skifter måleværktøjet efter kort eftersvingning til punktdrift. Med et fornyet tryk på tasten 11 føres tilbage til linjedriften med den mindste åbningsvinkel.

Bemærk: Trægheden gør, at laseren svinger en smule ud over laserlinjens endepunkter.

Laserlinjen hhv. laserpunktet positioneres i rotationsniveauet ved at dreje rotationshovedet 10 manuelt i den ønskede position eller bruge fjernbetjeningen 25.

Rotationsniveau drejes ved lodret position

Findes måleværktøjet i lodret position, kan du dreje laserpunkt, laserlinje eller rotationsniveau omkring den lodret aksel vha. fjernbetjeningen 25. Læs overhold driftsvejledningen til fjernbetjeningen.

Nivelleringsautomatik rotationslaser

Oversigt

Når måleværktøjet tændes, erkender det automatisk vandret og lodret position. Der skiftes mellem vandret og lodret position ved at slukke for måleværktøjet, positionere det påny og tænde for det igen.

Når måleværktøjet er blevet tændt, kontrollerer det den vandrette eller lodrette position og ud- ligner automatisk ujævnheder inden for selvni- velleringsområdet på ca. 8 % (5°).

Står måleværktøjet mere end 8 % skævt efter det er blevet tændt eller efter en ændring af positionen, er nivellering ikke mere mulig. I dette tilfælde stoppes rotoren, laseren blinker, og nivelleringsvisningen 3 lyser rød hele tiden. Positioner måleværktøjet på ny og vent på nivelleringen. Uden nypositionering slukkes laseren efter 2 min og måleværktøjet automatisk efter 2 h.

Når måleværktøjet er nivelleret, kontrollerer det den vandrette eller lodrette position hele tiden. Ændres positionen, efternivelleres automatisk. For at undgå fejlmålinger stopper rotoren under nivelleringen, laseren blinker, og nivelleringsvisningen 3 blinker grøn.

Måleværktøjet er udstyret med en chockadvarselsfunktion, der forhindrer nivellering på ændret højde og dermed højdefejl, hvis positionen ændres hhv. måleværktøjet udsættes for rystelser eller undergrunden udsættes for vibrationer.

Chockadvarslen tændes ved at trykke på tasten chockadvarsel 2. Chockadvarselsvisningen 1 lyser grøn hele tiden, og efter 30 s aktiveres chockadvarslen.

Overskrides nivelleringsnøjagtighedens område, fordi måleværktøjets position ændres, eller registreres en stærk rystelse, udløses chockadvarslen: Rotationen stoppes, laseren blinker, nivelleringsvisningen 3 slukker, og chockadvarselsvisningen 1 blinker rød. Den aktuelle driftsform gemmes.

Tryk ved udløst chockadvarsel på tasten chockadvarsel 2. Chockadvarselsfunktionen startes på ny, og måleværktøjet starter nivelleringen. Så snart måleværktøjet er nivelleret (nivelleringsvisning 3 lyser grøn hele tiden), starter det i den gemte driftsform. Kontroller nu laserstrålens højde i et referencepunkt, og korriger i givet fald højden.

Startes funktionen ikke på ny ved at trykke på ta- sten 2, mens chockadvarslen er udløst, slukker laseren automatisk efter 2 min og måleværktø- jet efter 2 h.

Funktionen chockadvarsel slukkes ved at trykke på tasten chockadvarsel 2 en gang hhv. to gange, hvis chockadvarslen er udløst (chockadvarselsvisning 1 blinker rød). Er chockadvarslen slukket, slukker chockadvarselsvisningen 1.

Dansk | 121

Nivelleringsnøjagtighed rotationslaser

Påvirkning af målenøjagtighed

Laserens målenøjagtighed påvirkes fremfor alt af omgivelsestemperaturen. Især temperaturforskelle der forløber fra gulvet og opad kan distrahere laserstrålen.

Afvigelserne er af betydning efter en målestrækning på ca. 20 m og kan op til 100 m komme til at udgøre to til fire gange så meget af den afvigelsen, der kan konstateres ved 20 m.

Da temperaturlaget er størst i nærheden af jorden/gulvet, bør måleværktøjet altid være monteret på et stativ fra en målestrækning på 20 m. Stil desuden så vidt muligt måleværktøjet i midten af arbejdsfladen.

Måleværktøjets nøjagtighedskontrol

Udover eksterne påvirkninger kan også værktøjsspecifikke påvirkninger (som f.eks. styrt eller kraftige stød) føre til afvigelser. Kontrollér derfor måleværktøjets nøjagtighed, før arbejdet startes.

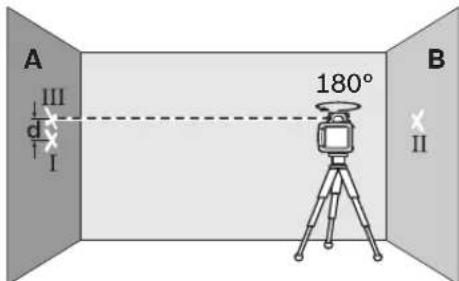

Til kontrol har du brug for en fri målestrækning på 20 m på fast grund mellem to vægge A og B. Du skal – når måleværktøjet står vandret – gen- nemføre en omslagsmåling via de to akser X og Y (positiv og negativ) (4 komplette målinger).

- Montér måleværktøjet vandret på et stativ i nærheden af væg A 26 (tilbehør) eller stil det på en fast, lige undergrund. Tænd for måleværktøjet.

- Ret laserstrålen i punktdrift på den nære væg A, når nivelleringen er færdig. Markér laserstrålens punktmidte på væggen (punkt I).

- Drej måleværktøjet 180°, lad det indnivellere og markér laserstrålens punktmidte på den modsatliggende væg B (punkt II).

- Placér måleværktøjet - uden at dreje det - i nærheden af væg B, tænd for det og lad det indnivellere.

- Indstil måleværktøjet i højden på en sådan måde (ved hjælp af stativet eller i givet fald ved at lægge noget ind under), at laserstrålens punktmidte nøjagtigt rammer det tidligere markerede punkt II på væggen B.

- Drej måleværktøjet 180°, uden at højden ændres. Lad det nivellere og marker laserstrålens punktmidte på væggen A (punkt III). Sørg for, at punktet III ligger så lodret som muligt over hhv. under punktet I.

- Forskellen d mellem de to markerede punkter I og III på væggen A er måleværktøjets faktiske afvigelse for den målte akse.

Gentag målingen for de tre andre akser. Drej måleværktøjet før hver måling 90°.

På målestrækningen 2 x 20 m = 40 m er den max. tilladte afvigelse:

40 m x ±0,1 mm/m = ±4 mm.

Differencen d mellem punkterne I og III må som følge heraf max. være 4 mm ved hver enkel af de fire måleprocesser.

Skulle måleværktøjet overskride den max. afvigelse under en af de fire målinger, bør det kontrolleres på et autoriseret Bosch værksted.

Arbejdsvejledning

Brug altid kun midten af laserpunktet til at markere. Laserpunktets størrelse ændrer sig med afstanden.

Specielle laserbriller (tilbehør)

De specielle laserbriller bortfiltrerer omgivelseslyset. Derved fremkommer laserens røde lys noget lysere for øjet.

Anvend ikke de specielle laserbriller som beskyttelsesbriller. Laserbrillerne anvendes til bedre at kunne se laserstrålen, de beskytter dog ikke mod laserstråler.
Anvend ikke de specielle laserbriller som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver.

Arbejde med lasermodtager (tilbehør)

Under ugunstige lysforhold (lyse omgivelser, direkte solstråler) og inden for store afstande bruges lasermodtageren for bedre at kunne finde laserstrålen 28.

Vælg rotationsdrift med max. rotationshastighed til arbejde med lasermodtageren.

Læs og følg driftsvejledningen til lasermodtageren, før den tages i brug.

Arbejde med fjernbetjeningen (tilbehør)

Når der trykkes på betjeningstasterne, kan måleværktøjet bringes ud af nivelleringen, så rotationen stopper et kort øjeblik. Denne effekt undgås ved at bruge fjernbetjeningen 25.

Modtagerlinser 7 til fjernbetjeningen findes på tre sider af måleværktøjet bl.a. over betjeningsfeltet på forsiden.

Arbejde med stativet (tilbehør)

Måleværktøjet er udstyret med en 5/8"-stativholder til vandret drift på et stativ. Anbring måleværktøjets stativholder 18 på stativets 5/8"-gevind og skru det fast med stativets stilleskrue.

Har stativet 26 en målskala med udtræk, kan du indstille højdeforskydningen direkte.

Arbejde med vægholder og justeringsenhed (tilbehør) (se Fig. A)

Du kan også montere måleværktøjet på vægholderen med justeringsenhed 30. Skru 5/8"-skru-en 33 til vægholderen ind i stativholderen 18 på måleværktøjet.

Montering på en væg: Montering på en væg anbefales f.eks., hvis der skal udføres arbejde, der ligger over stativers udtrækshøjde, eller hvis der skal udføres arbejde på ustabil undergrund og uden stativ. Fastgør vægholderen 30 med monteret måleværktøj så lodret som muligt på en væg.

Til montering på en væg kan du skrue vægholderen 30 fast på en liste med en bredde på maks. 8 mm med fastgørelsesskruen 31 eller fastgøre den vha. to kroge.

Montering på et stativ: Du kan også skrue vægholderen 30 med stativholderen på bagsiden af et stativ. Denne fastgørelse anbefales især til arbejde, hvor rotationsniveauet skal justeres på en referencelinje.

Ved hjælp af justeringsenheden kan du forskyde det monterede måleværktøj lodret (ved montering på væg) eller vandret (ved montering på et stativ) i et område på ca. 16 cm. Løsne skruen 32 på justeringsenheden, forskyd måleværktøjet i den ønskede position og spænd skruen 32 igen.

Arbejde med loftsmålepladen (se Fig. A)

Loftsmålepladen 35 kan f.eks. bruges til nem højdeindstilling af nedhængte lofter. Fastgør loftsmålepladen med magnetholderen f.eks. til en holder.

Den reflekterende halvdel af loftsmålepladen gør det nemmere at se laserstrålen under ufor- delagtige betingelser, gennem den gennemsigtige halvdel erkendes laserstrålen også ud fra bagsiden.

Dansk | 123

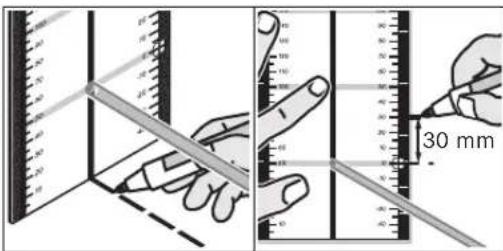

Arbejde med målepladen (tilbehør)

Ved hjælp af målepladen 34 kan du overføre lasermarkeringen på gulvet/jorden og laserhøjden på en væg.

Med nulfeltet og skalaen kan du måle forskydningen til den ønskede højde og overføre den til et andet sted. Dermed bortfalder den nøjagtige indstilling af måleværktøjet til den højde, der skal overføres.

Målepladen 34 har en refleksbelægning, som gør det nemmre at se laserstrålen ved større afstsand eller hvis solen er meget stærk. Lysstyrkeforstærkningen kan kun erkendes, hvis du retter blikket mod målepladen parallelt med laserstrålen.

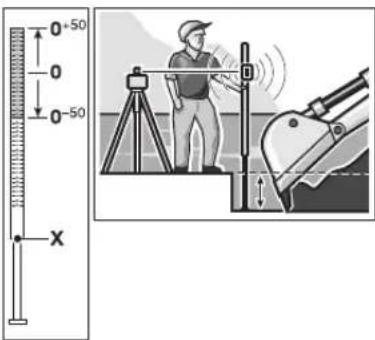

Arbejde med målepladen (tilbehør) (se Fig. H)

Til kontrol af hvor jævn undergrunden er eller til overførsel af skrånende terræn/hældninger anbefales det at bruge målepladen 27 sammen med lasermodtageren.

På målepladen 27 ses foroven en relativ måleskala (±50 cm). Dennes nulhøjde kan du indstille forneden på udtrækket. Dermed kan afvigelser fra den indstillede højde aflæses direkte.

Eksempler på arbejde

Højder overføres/kontrolleres (se Fig. B)

Stil måleværktøjet vandret på et fast underlag eller montér det på et stativ 26 (tilbehør).

Arbejde med stativ: Indstil laserstrålen på den ønskede højde. Overfør hhv. kontroller højden på målstedet.

Arbejde uden stativ: Find frem til højdenforskellen mellem laserstråle og højde på referencepunktet vha. målepladen 34. Overfør hhv. kontroller den målte højdeforskel på målstedet.

Lodstråle indstilles parallelt/højre vinkler opmærkes (se Fig. C)

Skal lige vinkler opmærkes eller mellemvægge justeres, skal du indstille lodstrålen 9 parallelt, dvs. i samme afstand til en referencelinje (f.eks. væg).

Opstil måleværktøjet lodret og positionér det på en sådan måde, at lodstrålen forløber ca. parallelt med referencelinjen.

Mål afstanden mellem lodstråle og referencelinje direkte på måleværktøjet ved hjælp af målepladen 34, så du er sikker på, at positioneringen er nøjagtig. Mål afstanden mellem lodstråle og referencelinje påny i en så stor afstand som muligt fra måleværktøjet. Indstil lodstrålen på en sådan måde, at den har den samme afstand til referencelinjen som ved måling direkte på måleværktøjet.

Den højre vinkel til lodstrålen 9 vises med den variable laserstråle 6.

Lodret/vertikalt niveau vises (se Fig. D)

Anbring måleværktøjet vertikalt for at vise et lodret hhv. vertikalt niveau. Skal det vertikale niveau forløbe i en ret vinkel til en referencelinje (f.eks. væg), indstilles lodstrålen 9 i denne referencelinje.

Den lodrette linje vises med den variable laserstråle 6.

124 | Dansk

Arbejde uden lasermodtager (se Fig. E)

Under gunstige lysforhold (mørk omgivelse) og inden for korte afstande kan du arbejde uden lasermodtager. For bedre at kunne se laserstrålen vælges enten linjedrift eller du vælger punktdrift og drejer rotationshovedet 10 manuelt hen til målstedet.

Arbejde med lasermodtager (se Fig. F)

Under ugunstige lysforhold (lyse omgivelser, direkte solstråler) og inden for store afstande bruges lasermodtageren for bedre at kunne finde laserstrålen. Vælg rotationsdrift med max. rotationshastighed til arbejbede med lasermodtageren.

Måling inden for store afstande (se Fig. G)

Til måling inden for store afstande skal lasermodtageren bruges til at finde laserstrålen. For at reducere fejlpåvirkninger bør du altid stille måleværktøjet midt på arbejdsfladen og på et stativ.

Arbejde i det udvendige område (se Fig. H)

I det udvendige område bør lasermodtageren altid bruges.

Monter måleværktøjet på stativet til arbejde på usikker undergrund 26. Aktiver chockadvarselsfunktionen for at undgå fejlmålinger, hvis undergrunden/jorden/gulvet skulle bevæge sig eller måleværktøjet udsættes for vibrationer.

Oversigt over indikatorer

	Laserstråle	Laserens rotation*	grøn rød grøn rød
Måleværktøj tændes (1 s selvtest) ●		●	●
Ind- eller efternivellering 2x/s ○ 2x/s
Måleværktøj indnivelleret/klar til drift ●	●	●
Selvnivelleringsområde overskredet 2x/s ○		●
Chockadvarsel aktiveret ●
Chockadvarsel udløst 2x/s ○ 2x/s
Batterispænding for ≤2 h drift			2x/s
Batteri tom	○	○	●
	* ved linje- og rotationsdrift
	2x/s	Blinkfrekvens (to gange på et sekund)
	●	Kontinuerlig drift
	○	Funktion stoppet

Dyp ikke rotationslaseren og ladeaggregatet i vand eller andre væsker.

Tør snavs af værktøjet med en fugtig, blød klud. Anvend ikke rengørings- eller opløsningsmidler.

Rengør især fladerne ved laserens udgangsåbning på rotationslaseren med regelmæssige mellemrum og fjern fnug.

Skulle rotationslaser eller ladeaggregat trods omhyggelig fabrikation og kontrol alligevel holde op med at fungere, skal reparationen udføres af et autoriseret servicecenter for Bosch el-værktøj. Åbn ikke selv rotationslaseren og ladeaggregatet.

Det 10-cifrede typenummer på rotationslaserens og ladeaggregatets typeskilt skal altid angives ved forespørgsler og bestilling af reservedele.

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør.

Dansk

Rotationslaser, ladeaggregat, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke rotationslaser, ladeaggregat og akkuer/batterier ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2002/96/EF skal kasseret måleværktøj samt ladeaggregater og iht. det europæiske direktiv 2006/66/EF skal defekte eller nedslidte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Akkuer/batterier:

Ni-MH: Nikkel-metalhydrid

Ret til ændringer forbeholdes.

126 | Svenska

Säkerhetsanvisningar

Rotationslaser

Funktionsbeskrivning

Laserbriller (tilbehør)

Til arbeid med lasermottakeren må du lese og følge denne driftsinstruksen.

Arbeid med fjernkontrollen (tilbehør)

Den rette vinkelen til loddestrålen 9 anvises med den variable laserstrålen 6.

Kundeservice og kunderådgivning
