Marka	Bosch
Model	GRL 300 HV Professional
Typ produktu	Profesjonalny laser rotacyjny
Maksymalny zasięg	300 m (z detektorem)
Dokładność	± 0,1 mm/m
Zakres samopoziomowania	± 5°
Prędkości obrotowe	0, 150, 300, 600 obr/min
Klasa lasera	Klasa 2 (≤ 1 mW, 635 nm)
Źródło zasilania	4 baterie AA (alkaliczne lub NiMH)
Czas pracy	Około 40 godzin (z bateriami alkalicznymi)
Wymiary (dł. × szer. × wys.)	160 × 160 × 180 mm
Waga (bez baterii)	1,2 kg
Stopień ochrony	IP54 (chroniony przed pyłem i rozpryskami wody)
Temperatura pracy	-10 °C do +50 °C
Montaż	Gwint 5/8" do statywu
Główne funkcje	Obrót, linia, punkt, tryb nachylenia
Konserwacja i czyszczenie	Czyścić wilgotną, miękką ściereczką; nie używać rozpuszczalników ani agresywnych płynów
Instrukcje bezpieczeństwa	Nie patrzeć bezpośrednio w wiązkę lasera; w razie potrzeby używać okularów ochronnych
Części zamienne i naprawialność	Akcesoria i części zamienne dostępne za pośrednictwem serwisu Bosch
Informacje ogólne	Samopoziomujący laser rotacyjny do budownictwa i inżynierii lądowej

Często zadawane pytania - GRL 300 HV Professional BOSCH

Jak włączyć Bosch GRL 300 HV?

Naciśnij przycisk włączania/wyłączania umieszczony z boku urządzenia. Zielona dioda sygnalizuje, że laser jest włączony. Upewnij się, że baterie są prawidłowo zainstalowane.

Jaki jest maksymalny zasięg GRL 300 HV?

Bez detektora zasięg wynosi około 50 m. Z detektorem Bosch LR 30 lub LR 60 może osiągnąć 300 m.

Jak ustawić prędkość obrotową?

Użyj przycisku wyboru prędkości. Możesz wybrać pomiędzy 0, 150, 300 a 600 obr/min. Prędkość 0 odpowiada trybowi punktu.

Czy laser jest samopoziomujący?

Tak, GRL 300 HV jest wyposażony w system samopoziomowania z zakresem poziomowania ±5°. Jeśli urządzenie zostanie przechylone poza ten zakres, laser miga i rozlega się sygnał ostrzegawczy.

Jakiego typu baterii użyć?

Użyj baterii alkalicznych lub akumulatorków NiMH typu AA. Włóż baterie zgodnie z oznaczeniami biegunowości w komorze.

Jak wyczyścić laser rotacyjny?

Czyść soczewki suchą, miękką ściereczką. Do obudowy używaj wilgotnej ściereczki. Nigdy nie używaj rozpuszczalników ani środków ściernych.

Co zrobić, jeśli laser nie włącza się?

Najpierw sprawdź baterie: wymień je w razie potrzeby. Upewnij się, że komora jest czysta, a styki nie są utlenione. Jeśli problem nadal występuje, skontaktuj się z serwisem Bosch.

Czy laser może być używany na zewnątrz?

Tak, dzięki stopniowi ochrony IP54 jest odporny na kurz i rozpryski wody. Jednak bezpośrednie światło słoneczne może zmniejszyć widoczność wiązki; wtedy zaleca się użycie detektora.

Jak używać trybu nachylenia?

Aktywuj tryb nachylenia, wyłączając samopoziomowanie przełącznikiem. Następnie ręcznie przechyl urządzenie pod żądanym kątem. Użyj wskaźników poziomu, aby sprawdzić kąt.

Gdzie mogę znaleźć części zamienne?

Części zamienne i akcesoria (statyw, detektor itp.) są dostępne u autoryzowanych dystrybutorów Bosch lub bezpośrednio na stronie Bosch Professional.

INSTRUKCJA OBSŁUGI GRL 300 HV Professional BOSCH

pl instrukcja oryginalna

Wskazówki bezpieczeństwa

Laser rotacyjny

Aby móc efektywnie i bezpiecznie pracować przy użyciu urządzenia pomiarowego, należy przeczytać wszystkie wskazówki i stosować się do nich. Należy dbać o czytelność tabliczek ostrzegawczych, znajdujących się na urządzeniu pomiarowym. PROSIMY ZACHOWAĆ I STARANNIE PRZECHOWYWAĆ NINIEJSZE WSKAZÓWKI.

Uwaga – użycie innych, niż podane w niniejszej instrukcji, elementów obsługowych i regulacyjnych, oraz zastosowanie innych metod postępowania, może prowadzić do niebezpiecznej ekspozycji na promieniowanie laserowe.
▶ Nie należy używać okularów do pracy z laserem jako okularów ochronnych. Okulary do pracy z laserem służą do lepszej identyfikacji plamki lub linii lasera, a nie do ochrony przed promieniowaniem laserowym.
▶ Nie należy stosować okularów do pracy z laserem jako okularów słonecznych, ani używać ich w ruchu drogowym. Okulary do pracy z laserem nie zapewniają całkowitej ochrony przed promieniowaniem UV i utrudniają rozróżnianie kolorów.

Napraw urządzenia pomiarowego powinien dokonywać jedynie wykwalifikowany personel, przy użyciu oryginalnych części zamiennych. Tylko w ten sposób można zapewnić bezpieczną eksploatację przyrządu.

▶ Nie należy stosować tego urządzenia pomiarowego w otoczeniu zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub pyły. W urządzeniu pomiarowym może dojść do utworzenia iskier, które mogą spowodować zapłon pyłów lub oparów.

▶ Nie wolno otwierać pakietu akumulatorów. Istnieje niebezpieczeństwo zwarcia.

Pakiet akumulatorów należy chronić przed wysokimi temperaturami, np. stałym nasłonecznieniem, przed ogniem, przed wodą i wilgocią. Istnieje zagrożenie wybuchem.

Nieużywany pakiet akumulatorów należy przechowywać z dala od spinaczy, monet, kluczy, gwoździ, śrub oraz innych drobnych przedmiotów metalowych, które mogłyby spowodować zwarcie styków akumulatora. Zwarcie styków akumulatora może spowodować oparzenia lub doprowadzić do pożaru.
Przy niewłaściwym użyciu możliwe jest wydostanie się elektrolitu z akumulatora. Należy unikać kontaktu z nim, a w przypadku niezamierzonego zetknięcia się z elektrolitem, należy umyć dane miejsce ciała wodą. Jeżeli ciecz dostała się do oczu, należy dodatkowo skonsultować się z le k a r z e m . Elektrolit może doprowadzić do podrażnienia skóry lub spowodować oparzenia.
Pakiet akumulatorów wolno ładować wyłącznie za pomocą wymienionej w instrukcji obsługi ładowarki. Ładowanie akumulatorów innych, niż przewidziane dla danej ładowarki, może spowodować zagrożenie pożarowe.
Stosować należy wyłącznie oryginalne pa- kiety akumulatorów firmy Bosch, o napięciu podanym na tabliczce znamionowej urządzenia pomiarowego. Użycie innych akumulatorów, np. podróżek, przeróbek lub akumulatorów innych producentów może stać się przy- czyną obrażeń ciała lub powstania szkód ma- terialnych poprzez eksplodujące akumulatory.

GRL 250 HV

W zakres dostawy urządzenia pomiarowego wchodzi tabliczka ostrzegawcza z napisem w języku angielskim (na schemacie urządzenia znajdującym się na stronie graficznej oznaczona jest ona numerem 20).

Zaleca się jeszcze przed wprowadzeniem urządzenia do eksploatacji zakleić angielski tekst tabliczki wchodzącą w zakres dostawy etykietą w języku polskim.

Polski | 195

▶ Nie wolno kierować wiązki laserowej w stronę osób lub zwierząt, jak również wpatrywać się w wiązkę. Niniejsze urządzenie pomiarowe emituje promieniowanie laserowe klasy 2 zgodnie z normą IEC 60825-1. Może ono spowodować oślepienie innych osób.
▶ Nie wolno udostępniać laserowego urządzenia pomiarowego do użytkowania dzieciom. Mogą one nieumyślnie oślepić siebie lub inne osoby.

GRL 300 HV/GRL 300 HVG

W zakres dostawy urządzenia pomiarowego wchodzą dwie tabliczki ostrzegawcze z napisem w języku angielskim (na schemacie urządzenia znajdującym się na stronie graficznej oznaczone są one numerami 20 i 21):

GRL 300 HV:

GRL 300 HVG:

GRL 300 HV/GRL 300 HVG:

Zaleca się jeszcze przed wprowadzeniem urządzenia do eksploatacji nakleić na angielski tekst na tabliczkach załączone w dostawie etykietki w języku polskim. Etykietki dostarczane są wraz z urządzeniem pomiarowym.

▶ Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, nie wolno również samemu wpatrywać się w wiązkę. Niniejsze urządzenie pomiarowe emituje promieniowanie laserowe klasy 3R zgodnie z IEC 60825-1. Bezpośrednie patrzenie w wiązkę – także z większej odległości – jest niebezpieczne dla oczu.
Należy unikać odbicia wiązki laserowej na gładkich powierzchniach, takich jak okna lub lustra. Także odbite promienie laserowe mogą być szkodliwe dla oczu.
Dostęp do urządzenia pomiarowego powinny mieć tylko osoby przeszkolone w zakresie bezpiecznej obsługi urządzeń laserowych. Zgodnie z normą EN 60825-1 należy do tego m.in. znajomość biologicznego wpływu lasera na oczy i skórę, jak również właściwe użycie środków ochronnych w celu uniknięcia niebezpieczeństwa.
Urządzenie pomiarowe należy zawsze ustawiać tak, aby promienie lasera padały zacznie wyżej lub znacznie niżej linii wzroku. W ten sposób można zapobiec uszkodzeniu wzroku.
Zakres, w którym stosowane jest urządzenie pomiarowe należy oznakować odpowiednimi tabliczkami ostrzegawczymi oznaczającymi pracę z urządzeniami laserowymi. W ten sposób można zapobiec wkraczaniu osób postronnych w zagrożoną strefę.
▶ Nie wolno przechowywać urządzenia pomiarowego w miejscach, do których dostęp mają niepowołane osoby. Osoby, nie orientujące się w obsłudze urządzenia pomiarowego, mogą zaszkodzić sobie i innym.
Podczas pracy z urządzeniem pomiarowym o klasie laserowej 3R należy stosować się do ewentualnych przepisów krajowych. W wyniku niestosowania się do tych przepisów może dojść do obrażeń.
Należy dbać, aby zakres promieniowania laserowego był nadzorowany lub osłaniany. Ograniczenie promieni lasera do kontrolowanych zakresów pozwala uniknąć uszkodzenia wzroku u osób postronnych.

196 | Polski

Ładowarka akumulatorowa

Należy przeczytać wszystkie wska- zówki i przepisy. Błędy w przestrze- ganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Chronić ładowarkę przed deszczem i wil g o c ią. Przedostanie się wody do ładowarki zwiększa ryzyko porażenia prądem.

▶ Nie wolno używać ładowarki do ładowania

akumulatorow innego producenta. Łado-

warka przystosowana jest do ładowania

umieszczonego w laserze rotacyjnym pakietu

akumulatorów firmy Bosch, ładowanie aku-

akumulatorów finny Bosch. Eadowanie aku wukstony innego produzte mois specić

mulatorów Innego producenta może grozic

pożarem lub wybuchem.

▶ Ładowarkę należy utrzymywać w czystości.

Zabrudzenie może stać się przyczyna

porażenia elektrycznego.

Przed użyciem każdorazowo sprawdzić stan

tadowarki, przewodu i wtyku. Nie używać

ładowarki w przypadku stwierdzenia.

tadowarki w przypadku stwierdzenna

uszkodzeń. Nie otwierac samodzielnie łado-

warki. Naprawa powinna zostać przeprowa-

dzona wyłącznie przez wykwalifikowany

personel serwisu przy użyciu oryginalnych

personer serwisu przy uzyciu orygmanych cześci zomiennych. Uzkodzone kodewerki

części zamiennych. Uszkodzone ładowarki,

przewody i wtyki zwiększają ryzyko porażenia

elektrycznego.

▶ Nie korzystać z ładowarki umieszczonej na

łatwopalnym podłożu (np. papier, tekstylia

itp.) ani w sasiedztwie łatwopalnych sub-

stancii. Ze względu na wzrost temperatury

stancji: Ze względu na wzrost temperatury

ładowarki podczas procesu ładowania

istnieje niebezpieczeństwo pożaru.

Przy niewłaściwym użyciu możliwe jest

wydostanie się elektrolitu z akumulatora.

Należy unikać kontaktu z nim, a w przypad-

ku niezamierzonego zetknięcia sie

z elektrolitem, należy umyó dane miejsce

z elektroftem, należy umlyc dane miejsce

ciała woda. Jeżeli ciecz dostafa się do oczu,

należy dodatkowo skonsultować się

zlekarzem. Elektrolit może doprowadzić do

podrażnienia skóry lub snowodować

oparzenia.

Dzieci powinny znajdować się pod nadzorem, a ładowarka zabezpieczona w taki sposób, żeby dzieci nie mogły się nią bawić.

Dzieci i osoby z emocjonalnymi lub psychicznymi problemami mogą obsługiwać ładowarkę wyłącznie pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub wówczas, gdy otrzymały od takiej osoby instrukcje dotyczące posługiwania się tym urządzeniem. Dzięki szczegółowemu poinstruowaniu można zredukować ryzyko niewłaściwego zastosowania lub doznania obrażeń.

Opis funkcjonowania

Prosze otworzyć rozkładana strone przedsta-

wiajaca rvsunki lasera rotacyjnego i ładowarki i pozostawić ia rozłożona podczas czytania

instrukcji eksploatacji.

Użycie zgodne z przeznaczeniem

Laser rotacyjny

Urządzenie pomiarowe przeznaczone jest do wyznaczenia i sprawdzenia punktów wysokości, do dokładnej niwelacji powierzchni, do wyznaczania linii pionu lub linii odniesień i przenoszenia punktów prostopadłych.

Urządzenie pomiarowe dostosowane jest do

pracy wewnątrz pomieszczeń i na zewnątrz.

Polski | 197

Dane techniczne

Laser rotacyjny GRL 250 HV	Professional	GRL 300 HV Professional	GRL 300 HVG Professional
Numer katalogowy 3 601 K61 60. 3 601 K61 50. 3 601 K61 70.
Zakres roboczy (promień)1)- bez odbiornika laserowego ok.- z odbiornikiem laserowym ok.	30 m125 m	30 m150 m	50 m150 m
Dokładność niwelacji1) 2)	±0,1 mm/m	±0,1 mm/m	±0,1 mm/m
Zakres samoniwelacji typowy	±8 % (±5°)	±8 % (±5°)	±8 % (±5°)
Czas niwelacji typowy	15 s 15 s 15 s
Prędkość obrotowa	150/300/600 min-1	150/300/600 min-1	150/300/600 min-1
Kąt rozwarcia w trybie liniowym	10/25/50°	10/25/50°	10/25/50°
Temperatura pracy	-10 ... +50 °C	-10 ... +50 °C	0 ... +40 °C
Temperatura przechowywania	-20 ... +70 °C	-20 ... +70 °C	-20 ... +70 °C
Relatywna wilgotność powietrza maks.	90 % 90 % 90 %
Klasa lasera	2	3R	3
Typ lasera	635 nm, <1 mW	635 nm, <5 mW	532 nm, <5 mW
∅ wiązki lasera przy wyjściu ok. 1)	5 m m	5 m m	5 m m
Przyłącze do statywu (w poziomie)	5/8"-11	5/8"-11	5/8"-11
Akumulatory (NiMH)	2 x 1,2 V HR20 (D)(9 Ah)	2 x 1 , 2 V H R 2 0(9 Ah)	(D2)x 1,2 V HR20 (D)(9 Ah)
Baterie (Al-Mn)	2 x 1,5 V LR20 (D)	2 x 1,5 V LR20 (D)	2 x 1,5 V LR20 (D)
Czas pracy ok.- Akumulatory (NiMH)- Baterie (Al-Mn)	40 h60 h	30 h50 h	20 h30 h
Ciężar odpowiednio do EPTA-Procedure 01/2003	1,8 kg	1,8 kg	1,8 kg
Wymiary	190 x 180 x 170 mm	190 x 180 x 170 mm	190 x 180 x 170 mm
Stopień ochrony	IP 54 (ochrona przed pyłem irozbryzgami wody)	IP 54 (ochrona przed pyłem irozbryzgami wody)	IP 54 (ochrona przed pyłem irozbryzgami wody)

1) przy 20 °C
2) wzdłuż osi

Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego narzędzia pomiarowego, poszczególne nazwy handlowe pojedynczych narzędzi pomiarowych mogą się różnić.

Do jednoznacznej identyfikacji narzędzia pomiarowego służy numer serii 19, znajdujący się na tabliczce znamionowej.

198 | Polski

Ładowarka

Numer katalogowy 2 610 A13 782
Napięcie znamionowe	V~ 100–240
Częstotliwość	Hz 50/60
Napięcie ładowania akumulatorów	V= 7,5
Prąd ładowania	A (amper) 1,0
Dopuszczalny zakres temperatur ładowania	°C 0–45
Czas ładowania	h	14
Liczba ogniw akumulatora		2
Napięcie znamionowe (Akumulatory)	V= 2 x 1,2
Ciężar odpowiednio do EPTA-Procedure 01/2003	kg 0,2
Klasa ochrony		☐/II

Przedstawione graficznie komponenty

Numeracja zilustrowanych elementów odnosi się do przedstawionych na stronach graficznych szkiców lasera rotacyjnego i ładowarki.

1 Wskaźnik zabezpieczenia przed wstrząsami
2 Przycisk zabezpieczenia przed wstrząsami
3 Wskaźnik funkcji automatycznej niwelacji
4 Włącznik/wyłącznik lasera rotacyjnego
5 Przycisk dla trybu rotacyjnego i wyboru prędkości obrotowej
6 Zmienna wiązka laserowa
7 Soczewka odbioru sygnału pilota
8 Otwór wyjściowy wiązki laserowej
9 Wiązka pionowa
10 Głowica rotacyjna
11 Przycisk dla liniowego trybu pracy i wyboru długości linii
12 Wskaźnik stopnia naładowania akumulatora
13 Baterie*
14 Wnęka na baterie
15 Blokada wnęki na baterie
16 Blokada pakietu akumulatorów*
17 Gniazdo ładowarki*

18 Przyłącze do statywu 5/8"
19 Numer serii
20 Tabliczka ostrzegawcza lasera
21 Tabliczka ostrzegawcza otworu wyjściowego wiązki laserowej (GRL 300 HV/GRL 300 HVG)
22 Ładowarka*
23 Wtyczka ładowarki*
24 Wtyk ładowarki*
25 Pilot zdalnego sterowania*
26 Statyw*
27 Łata miernicza lasera budowlanego*
28 Odbiornik lasera*
29 Okulary do pracy z laserem*
30 Uchwyt ścienny z regulacją wysokości*
31 Śruba mocująca uchwytu ściennego*
32 Śruba na przymiarze*
33 Śruba 5/8" na uchwycie ściennym*
34 Łata pomiarowa ze stopką*
35 Płytka pomiarowa do stropów*
36 Walizka

* Przedstawiony na rysunkach lub opisany osprzęt nie wchodzi w skład wyposażenia standardowego.

Montaż

Zasilanie lasera rotacyjnego

Praca z bateriami/akumulatorami

Zaleca się eksploatację urządzenia pomiarowego przy użyciu baterii alkalicznomanganowych lub akumulatorów.

Aby otworzyć wnękę na baterię 14, należy przekręcić blokadę 15, ustawiając ją w pozycji a następnie wyłąć wnękę na baterię.

Wymieniając baterię należy zwrócić uwagę na zachowanie prawidłowej biegunowości zgodnie ze schematem umieszczonym wewnątrz wnęki.

Należy wymieniać wszystkie baterie równocześnie. Stosować tylko baterie, pochodzące od tego samego producenta i o jednakowej pojemności.

Zamknąć wnękę na baterie 14 i przekręcić blokade 15, ustawiając ją w pozycji

Jeżeli baterie zostały niewłaściwie umieszczone we wnęce, urządzenia pomiarowego nie da się włączyć. Przy wkładaniu baterii należy zwrócić uwagę na zachowanie prawidłowej biegunowości.

▶ Jeżeli urządzenie jest przez dłuższy czas nieużywane, należy wyjąć z niego baterie. Mogą one przy dłuższym nieużywaniu ulec korozji i się rozładować.

Praca z pakietem akumulatorów

Pakiet akumulatorów 13 należy naładować przed przystąpieniem do eksploatacji urządzenia. Pakiet akumulatorów można ładować wyłącznie w przewidzianej do tego celu ładowarce 22.

Zwrócić uwagę na napięcie w sieci! Napięcie źródła prądu musi zgodzać się z danymi na tabliczce znamionowej ładowarki. Ładowarki o napięciu 230 V można podłączyć do sieci 220 V.

Włożyć pasującą do sieci wtyczkę 23 do ładowarki 22, a następnie spowodować jej zablokowanie.

Włożyć wtyk ładowarki 24 do gniazdka 17 przy pakiecie akumulatorów. Podłączyć ładowarkę do sieci elektrycznej. Naładowanie pustego pakietu akumulatorów trwa ok. 14 h. Ładowarka i pakiet akumulatorów są zabezpieczone przed przeładowaniem.

Nowy lub przez dłuższy okres czasu nieużywany pakiet akumulatorów charakteryzuje się swoją pełną wydajnością dopiero po ok. 5 cyklach ładowania i rozładowywania.

Nie należy ładować pakietu akumulatorów 13 po każdym użyciu, gdyż zmniejszy się w ten sposób jego pojemność. Pakiet akumulatorów należy ładować dopiero wtedy, gdy wskaźnika naładowania 12 miga lub świeci się światłem ciągłym.

Wyraźnie skrócony czas eksploatacji po dokona- nym procesie ładowania świadczy o tym, że aku- mulator jest zużyty i powinien zostać wymien- niony.

Jeżeli akumulator jest rozładowany, urządzenie pomiarowe może być eksploatowane przy użyciu ładowarki 22, podłączonej do sieci. W tym celu należy wyłączyć urządzenie, ładować akumulator ok. 10 min., a następnie włączyć ponownie urządzenie pomiarowe przy podłączonej ładowarce.

Aby wymienić pakiet akumulatorów 13, należy przekręcić blokadę 16, ustawiając ją w pozycji 2, a następnie wyjąć pakiet akumulatorów 13.

Wstawić nowy pakiet akumulatorów i obrócić blokadę 16, ustawiając ją w pozycji

Jeżeli urządzenie pomiarowe nie będzie przez dłuższy czas używane, należy wyjąć z niego pakiet akumulatorów. Akumulatory nieużywane przez dłuższy okres czasu mogą ulec korozji lub samorozładowaniu.

Wskaźnik stopnia naładowania akumulatora

Jeżeli wskaźnik stopnia naładowania akumulatora 12 zaczyna migać na czerwono, urządzenie pomiarowe może być jeszcze używane przez ok. 2 h.

Jeżeli wskaźnik stopnia naładowania akumulatora 12 świeci się czerwonym światłem ciągłym, dalsze pomiary nie są już możliwe. Urządzenie pomiarowe wyłącza się automatycznie po ok. 1 min.

200 | Polski

Praca urządzenia

Rozpoczęcie użytkowania lasera rotacyjnego

Urządzenie pomiarowe należy chronić przed wilgocią i bezpośrednim napromieniowaniem słonecznym.
Narzędzie należy chronić przed ekstremalnie wysokimi lub niskimi temperaturami, a także przed wahaniami temperatury. Nie należy go na przykład pozostawiać na dłuższy okres czasu w samochodzie. W przypadku, gdy urządzenie pomiarowe poddane było większym wahaniom temperatury, należy przed użyciem odczekać, aż powróci ono do normalnej temperatury. Ekstremalnie wysokie lub niskie temperatury, a także silne wahania temperatury mogą mieć negatywny wpływ na precyzję pomiaru.
Należy unikać silnych uderzeń lub upuszczenia narzędzia pomiarowego. W przypadku silnego oddziaływania na urządzenie pomiarowe, należy przed dalszą pracą przeprowadzić kontrolę dokładności (zob. „Dokładność niwelacyjna lasera rotacyjnego“, str. 202).

Ustawienie urządzenia pomiarowego

Pozycja pozioma

Pozycja pionowa

Urządzenie pomiarowe należy ustawić na stabilnej podstawie w pozycji pionowej lub poziomej, zamontować na statywie 26 albo na uchwycie ściennym 30 z mechanizmem precyzyjnej regulacji urządzenia.

Ze względu swoją na swoją wysoką precyzję niwelowania, urządzenie pomiarowe jest bardzo wrażliwe na wstrząsy i zmiany pozycji. Dlatego, by uniknąć przerw w eksploatacji, spowodowanych koniecznością powtórnego niwelowania, należy ustawiać je w stabilnej pozycji.

Włączanie/wyłączanie

▶ Wiązki laserowej nie wolno kierować w stronę osób i zwierząt (w szczególności na wysokości oczu), jak również samemu wpatrywać się w wiązkę (nawet zachowując znaczną odległość). Natychmiast po włączeniu urządzenia pomiarowego wysyłana jest jedna pionowa wiązka lasera 9 i jedna zmienna pozioma wiązka 6.

Aby włączyć urządzenie pomiarowe, należy nacisnąć włącznik/wyłącznik 4. Wskaźniki 1, 3 i 12 zapalają się na krótki okres czasu. Urządzenie pomiarowe rozpoczyna automatyczną samoniwelację. Podczas procesu poziomowania wskaźnik automatycznej niwelacji 3 miga zielonym światłem, a laser pozostaje w trybie punktowym.

O zakończeniu niwelacji urządzenia pomiarowego świadczy świejący się stałym zielonym światłem wskaźnik niwelacji 3, a także świejący się stałym światłem laser. Po zakończeniu automatycznej niwelacji, urządzenie pomiarowe startuje automatycznie w trybie rotacyjnym.

Za pomocą przycisków wyboru trybu pracy 5 i 11 można już w czasie wstępnego poziomowania wybrać pożądany tryb pracy (zob. „Tryby pracy lasera rotacyjnego“, str. 201). W tym wypadku urządzenie pomiarowe włącza się, po zakończeniu poziomowania, w wybranym trybie pracy.

Aby wyłączyć urządzenie pomiarowe, należy ponownie nacisnąć włącznik/wyłącznik 4.

▶ Nie wolno zostawiać włączonego urządzenia pomiarowego bez nadzoru, a po zakończeniu użytkowania należy je wyłącając.

Wiązka lasera może spowodować oślepienie osób postronnych.

Urządzenie pomiarowe wyłącza się automatycznie, by chronić baterie, jeżeli znajduje się ono dłużej niż 2 godziny poza zakresem samopoziomowania lub gdy praca urządzenia została automatycznie przerwana (np. na wskutek potrącenia) i urządzenie pozostaje w tym stanie dłużej niż 2 godziny (zob. „Funkcja automatycznej niwelacji lasera rotacyjnego“, str. 201). Pozycja urządzenie pomiarowego musi zostać na nowo ustalona, a urządzenie ponownie włączone.

Tryby pracy lasera rotacyjnego

Zestawienie

Wszystkie trzy tryby pracy są możliwe zarówno przy poziomym jak i pionowym ustawieniu urządzenia pomiarowego.

Tryb rotacyjny

Tryb rotacyjny jest szczególnie zalecany w przypadku zastosowania odbiornika laserowego. Możliwy jest wybór między różnymi prędkościami rotacyjnymi.

Tryb liniowy

W tym trybie pracy zmienna wiązka lasera porusza się w ograniczonym kącie rozwarcia promieni lasera. Widoczność wiązki jest przez to lepsza (w porównaniu z trybem rotacyjnym). Możliwy jest wybór między różnymi kątami rozwarcia.

Tryb punktowy

W tym trybie pracy osiągana jest najlepsza widoczność wiązki lasera. Służy on np. do prostego przenoszenia wysokości lub do kontroli ustawienia w jednej osi (linii).

Tryb rotacyjny (150/300/600 min ^-1 )

Po każdym włączeniu, urządzenie pomiarowe znajduje się w trybie rotacyjnym ze średnią prędkością rotacyjną.

Aby przejść z trybu liniowego do rotacyjnego, należy nacisnąć przycisk trybu rotacyjnego 5. Tryb rotacyjny startuje ze średnią prędkością rotacyjną.

Aby zmienić prędkość rotacyjną, należy wciskać przycisk trybu rotacyjnego 5, aż do osiągnięcia pożądanej prędkości.

Do pracy z użyciem odbiornika laserowego, należy wybrać najszybszą prędkość rotacyjną Pracując bez odbiornika, należy – w celu lepszej widoczności wiązki lasera – zredukować prędkość obrotową, lub użyć okularów obserwacyjnych 29.

Tryb liniowy, tryb punktowy (10°/25°/50°, 0°)

Aby przejść do trybu liniowego lub punktowego, należy nacisnąć przycisk trybu liniowego 11. Urządzenie pomiarowe przestawia się na tryb liniowy z najmniejszym kątem rozwarcia promieni lasera.

Aby zmienić kąt rozwarcia, należy wcisnąć przycisk trybu liniowego 11. Kąt rozwarcia zwiększa po dwa stopnie. Równocześnie przy każdym kolejnym stopniu zwiększa się prędkość rotacyjna Po trzecim naciśnięciu przycisku 11, urządzenie pomiarowe przechodzi do trybu punktowego. Ponowne naciśnięcie przycisku 11 powoduje, że urządzenie pomiarowe powraca do trybu liniowego z najmniejszym kątem rozwarcia.

Wskazówka: Pod wpływem inercji, laser może nieznacznie wykraczać poza punkty końcowe linii lasera.

Aby ustalić położenie linii lasera lub plamki lasera w ramach płaszczyzny rotacyjnej, należy ręcznie obrócić głowicę rotacyjną 10, ustawiając ją w pożądanej pozycji, lub użyć do tego celu pilota 25.

Obracanie płaszczyzny rotacyjnej w pionie

Przy pionowym ustawieniu urządzenia pomiarowego można plamkę, linię lasera lub płaszczyznę rotacyjną obrócić dookoła pionowej osi, używając do tego celu pilota 25 Aby dokonać tej operacji, należy kierować się wskazówkami zawartymi w instrukcji obsługi pilota.

Funkcja automatycznej niwelacji lasera rotacyjnego

Zestawienie

Dzięki funkcji automatycznej niwelacji urządzenie pomiarowe natychmiast po włączeniu rozpoznaje samoczynnie pozycję, w jakiej się znajduje (pion lub poziom). Aby przejść z pozycji poziomej do pionowej (lub odwrotnie), należy wyłączyć urządzenie, ustawić je w pożądanej pozycji i ponownie włączyć.

Po włączeniu urządzenia pomiarowego sprawdza ono swoją pozycję (w pionie lub poziomie) i wyrównuje nierówności w zakresie samopoziomowania ok. 8 % (5°) w sposób automatyczny.

Jeżeli urządzenie pomiarowe przechylone jest po włączeniu lub po zmianie położenia o więcej jak 8 %, nie dochodzi do wypoziomowania. W tym wypadku wirnik jest zatrzymywany, laser miga, a wskaźnik 3 pali się ciągłym światłem czerwonym. Należy ustawić urządzenie pomiarowe na nowo i poczekać na niwelację. Bez ponownego ustawienia urządzenia pomiarowego laser wyłączy się po 2 minutach, a urządzenie po 2 godzinach w sposób automatyczny.

Wypoziomowaniu, urządzenie pomiarowe kontroluje stale swoją pozycję – poziom lub pion. W przypadku zmian położenia, urządzenie dokonuje automatycznej samoniwelacji. Aby uniknąć błędnych pomiarów, podczas procesu poziomowania, wirnik jest zatrzymywany, laser miga, a w s k a ż n i k 3 pali się ciągłym zielonym świat

Podczas uruchomionej funkcji zabezpieczenia przed wstrząsami należy wcisnąć przycisk 2. Funkcja zabezpieczenia przed wstrząsami jest uruchamiana na nowo, a urządzenie pomiarowe rozpoczyna poziomowanie. Natychmiast po wypoziomowaniu urządzenia pomiarowego (wskaźnik niwelacji 3 pali się ciągłym zielonym światłem), urządzenie rozpoczyna pracę w uprzednio zapamiętanym trybie. Następnie należy skontrolować wzgl. skórygować wysokość wiązki lasera.

Jeżeli po zadziałaniu zabezpieczenia przed wstrząsami, funkcja ta nie zostanie zastartowana na nowo poprzez wciśnięcie przycisku 2, laser wyłączy się po 2 minutach, a urządzenie pomiarowe po 2 godzinach w sposób automatyczny.

Aby wyłączyć funkcję zabezpieczenia przed wstrząsami należy jednorazowo wcisnąć przycisk 2, lub – po zadziałaniu zabezpieczenia (wskaźnik 1 miga na czerwono) – dwukrotnie. Emzy wyłączonej funkcji zabezpieczenia przed wstrząsami, wskaźnik 1 gaśnie.

Zabezpieczenie przed wstrząsami

Urządzenie pomiarowe zaopatrzone jest w zabezpieczenie przed wstrząsami, które powo- duje, że w przypadku zmian położenia, wstrzą- sów lub drgań urządzenia pomiarowego, niemożliwe jest wypoziomowanie przy zmienionej wysokości, co ma na celu zapobiegnięcie błędom pomiaru wysokości.

Aby włączyć funkcję zabezpieczenia przed wstrząsami, należy nacisnąć włącznik/wyłącznik 2. Wskaźnik 1 pali się ciągłym zielonym światłem, a po upływie 30 sekund następuje aktywacja zabezpieczenia przed wstrząsami.

Jeżeli w przypadku zmiany położenia urządzenia pomiarowego przekroczony zostanie zakres dokładności niwelacyjnej lub jeśli zarejestrowany zostanie silny wstrząs, uruchamia się zabezpieczenie przed wstrząsami. Wirnik jest zatrzymywany, laser miga, wskaźnik niwelacji 3 gaśnie, a wskaźnik 1 miga na czerwono. Aktualny tryb pracy jest zapamiętywany.

Dokładność niwelacyjna lasera rotacyjnego

Wpływy na dokładność niwelacji

Największy wpływ wywiera temperatura oto- czenia. W szczególności różnice temperatur, biegnące od ziemi ku górze mogą odchylić wiązkę lasera.

Istotne są już odchylenia, występujące przy pomiarze odcinków mierniczych dłuższych niż 20 m. Przy 100 m wartość odchylenia może przekraczać dwukrotnie, a nawet czterokrotnie wartość osiągniętą przy 20 m.

Ponieważ warstwowy rozkład temperatury jest największy w pobliżu podłoża, urządzenie pomiarowe powinno być – w przypadku odcinka mierniczego większego niż 20 m – zamontowane zawsze na statywie. Oprócz tego należy starać się ustawić urządzenie pomiarowe w miarę możliwości pośrodku płaszczyzny roboczej.

Kontrola dokładności pomiaru urządzenia

Oprócz czynników zewnętrznych także i czynniki specyficzne dla danego urządzenia (np. upadki lub silne uderzenia) mogą być przyczyną zakłóceń w pomiarach. Dlatego za każdym razem przed przystąpieniem do pracy należy skontrolować dokładność urządzenia pomiarowego.

Do przeprowadzenia kontroli potrzebny jest swobodny odcinek mierniczy o długości 20 m o stabilnym podłożu między dwoma ścianami A i B. N a l e ź y w t y m c e l u - urządzenie musi znajdować się w pozycji poziomej -, przeprowadzić pomiar z obrotem dookoła obu osi X i Y (w kierunku dodatnim i ujemnym każdej z osi - Ur w sumie 4 kompletne pomiary).

– Urządzenie pomiarowe należy zamontować w pozycji poziomej w pobliżu ściany A na statywie 26 (osprzęt) lub ustawić je na stabilnym, równym podłożu. Włączyć urządzenie pomiarowe.

- Po zakończeniu niwelowania należy skierować wiązkę lasera w trybie punktowym na ścianę A (znajdującą się bliżej). Zaznaczyć środek punktu wiązki lasera na ścianie (punkt I).

- Obrócić urządzenie pomiarowe o 180°, wypoziomować i zaznaczyć środek punktu wiązki na przeciwległej ścianie B (punkt II).

- Przestawić urządzenie pomiarowe (nie obra- cając go) w pobliżu ściany B, włączyć i rozpo- cząć niwelację.

- Urządzenie pomiarowe należy ustawić na takiej wysokości (za pomocą statywu lub podkładek), by środek punktu wiązki lasera trafiał dokładnie w środek punktu II na ścianie B.

- Przekręcić urządzenie pomiarowe o 180°, nie zmieniając wysokości. Rozpocząć niwelację i zaznaczyć środek punktu wiązki lasera na ścianie A (punkt III). Należy przy tym zwrócić uwagę, by punkt III znajdował się możliwe dokładnie ponad lub poniżej punktu I.

- Z różnicy d między oboma zaznaczonymi punktami I i III na ścianie A wyniknie rzeczywiste odchylenie urządzenia pomiarowego dla pomierzonej osi.

Pomiar powtórzyć dla pozostałych trzech osi. Urządzenie pomiarowe należy w tym celu obrócić przed rozpoczęciem każdego z pomiarów za każdym razem o 90°.

204 | Polski

Na odcinku pomiarowym wynoszącym 2 x 20 m = 40 m odchylenie nie może przekraczać:

40 m x ±0,1 mm/m = ±4 mm.

Różnica d między punktami I i III może więc – w przypadku każdego z czterech pomiarów – wynosić maksymalnie 4 mm.

Jeżeli w jednym z czterech pomiarów dopuszczalna wartość odchylenia została przekroczona, należy zwrócić się do punktu serwisowego firmy Bosch.

Wskazówki dotyczące pracy

Do zaznaczania należy używać zawsze tylko środka punktu lasera. Wielkość punktu laserowego zmienia się w zależności od odległości.

Okulary do pracy z laserem (osprzęt)

Okulary do pracy z laserem odfiltrowywują światło zewnętrzne. Dzięki temu czerwone światło lasera jest znacznie uwydatnione.

▶ Nie należy używać okularów do pracy z laserem jako okularów ochronnych. Okulary do pracy z laserem służą do lepszej identyfikacji płamki lub linii lasera, a nie do ochrony przed promieniowaniem laserowym.

▶ Nie należy stosować okularów do pracy z laserem jako okularów słonecznych, ani używać ich w ruchu drogowym. Okulary do pracy z laserem nie zapewniają całkowitej ochrony przed promieniowaniem UV i utrudniają rozróżnianie kolorów.

Praca z odbiornikiem (osprzęt)

W przypadku niekorzystnych warunków oświetleniowych (jasne pomieszczenie, bezpośrednie działanie promieni słonecznych), a także przy większych odległościach, należy stosować odbiornik laserowy 28, który ułatwii odnalezienie wiązki lasera.

Do pracy z odbiornikiem laserowym należy wybrać tryb rotacyjny z najszybszą prędkością rotacyjną.

Do pracy z użyciem odbiornika laserowego, należy przeczytać i zastosować jego instrukcję eksploatacji.

Praca z pilotem zdalnego sterowania (osprzęt)

Naciskanie przycisków obsługi może zakłócić niwelację urządzenia pomiarowego i doprowadzić do krótkotrwałego zatrzymania rotacji. Efektu tego można uniknąć stosując pilot zdalnego sterowania 25.

Soczewki odbioru 7 sygnału pilota znajdują się po trzech stronach urządzenia pomiarowego, m. in. w przedniej jego części, powyżej panelu sterowania.

Praca ze statywem (osprzęt)

Urządzenie pomiarowe zaopatrzone jest w przyłącza do statywu 5/8" do pracy w poziomie na statywie. Urządzenie pomiarowe wraz z wbudowanym przyłączem 18 przykręcić do statywu, który jest wyposażony w gwint przyłączeniowy 5/8" i zamocować je za pomocą śruby ustawczej na statywie.

W przypadku statywu 26 z podziałką na mechanizmie dźwigniowym można bezpośrednio nastawić przesunięcie wysokościowe.

Praca z uchwytem ściennym i regulacja wysokości (osprzęt) (zob. rys. A)

Urządzenie pomiarowe można zamontować też w uchwycie ściennym z przymiarem 30. W tym celu należy przykręcić śrubę 5/8" 33 uchwytu ściennego do przyłącza statywu 18, znajdującego się na urządzeniu pomiarowym.

Montaż na ścianie – montaż na ścianie zaleca się na przykład wtedy, gdy pomiary dokonywane mają być na poziomie wyższym niż sięga statyw, względnie w przypadku prac bez statywu i na niestabilnym podłożu. W tym celu należy zamocować uchwyt ścienny 30 z zamontowanym do niego urządzeniem pomiarowym na ścianie, starając się o możliwe pionową jego pozycję.

Aby zamocować urządzenie pomiarowe na ścianie uchwyt ścienny 30 można zamocować za pomocą śruby mocującej 31 na listwie o maksymalnej szerokości 8 mm, lub zawiesić go na haku.

Montaż na statywie – uchwyt ścienny 30 można również umocować na statywie za pomocą przyłącza do statywu umieszczonego z tyłu. Ten rodzaj zamocowania zaleca się szczególnie w przypadku prac, przy których płaszczyzna rotacyjna ma być skierowana na linię odniesienia.

Za pomocą przymiaru można przesunąć zamontowane urządzenie pomiarowe w linii pionowej (w przypadku montażu na ścianie) lub w linii poziomej (w przypadku montażu na statywie) o ok. 16 cm. W tym celu należy poluzować śrubę 32 na przymiarze, przesunąć urządzenie pomiarowe ustawiając je w wymaganej pozycji, i ponownie mocno dokręcić śrubę 32.

Praca z łatą mierniczą do stropów (zob. rys. A)

Łata miernicza do stropów 35 może na przykład służyć do prostego wyznaczania wysokości w przypadku podwieszanych sufitów. Zamoco- wać łatę mierniczą za pomocą uchwytu mag- netycznego na przykład na wsporniku.

Lustrzana połowa łaty mierniczej podwyższa widoczność wiązki lasera w przypadku niekorzystnych warunków oświetleniowych. Przezroczysta połowa umożliwia rozpoznanie wiązki lasera także od tyłu.

Praca z płytką pomiarową (osprzęt)

Za pomocą płytki pomiarowej 34 można prze- nieść znacznik lasera na podłoże względnie jego wysokość na ścianę.

Płytka pomiarowa 34 pokryta jest warstwa odblaskową, co zapewnia lepszą widoczność promienia lasera przy większej odległości bądź przy silnym świetle słonecznym. Zwiększona widoczność promienia jest zauważalna, tylko gdy się patrzy na płytkę równolegle do emitowanej wiązki lasera.

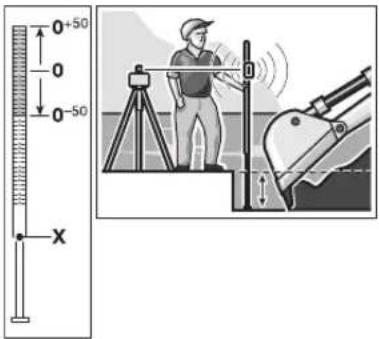

Praca z łatą mierniczą (osprzęt) (zob. rys. H)

Do kontroli poziomu lub do wyznaczania spadków zaleca się zastosowanie łaty mierniczej 27 wraz z odbiornikiem laserowym.

U góry łaty mierniczej 27 naniesiona jest relatymna skala (±50 cm). Jej wysokość zerową można wybrać wstępnie u dołu. W ten sposób można w sposób bezpośredni odczytać odchylenia od wysokości zadanej.

Za pomocą pola zerowego i podziałki można dokonać pomiaru przesunięcia do pożądanej wysokości i nanieść je na innym miejscu. Pozwala to uniknąć precyzyjnego nastawiania urządzenia na wysokość, która ma zostać przeniesiona.

206 | Polski

Przykłady zastosowania

Przenoszenie/kontrola punktów wysokości- wych (zob. rys. B)

Ustawić urządzenie pomiarowe poziomo na stabilnym podłożu lub zamontować na statywie 26 (osprzęt).

Praca ze statywem: Nakierować wiązkę lasera na pożadana wysokość. Przenieść lub skontrolować wysokość w miejscu docelowym.

Praca bez statywu: Ustalić różnicę wysokości między wiązką lasera (w trybie punktowym lub liniowym) a linią wysokości w punkcie odniesienia za pomocą płytki pomiarowej 34. Przenieść lub skontrolować wysokość pomierzoną różnicę wysokości w miejscu docelowym.

Równoległe ustawienie wiązki piono- wej/wyznaczanie kątów prostych (zob. rys. C)

Do wyznaczania kątów prostych lub do ustawiania ścianek działowych, należy pionową wiązkę lasera 9 ustawić równolegle, tzn. w równych odstępach do jakiejs linii odniesienia (np. ściany).

W tym celu należy ustawić urządzenie pomiarowe w pozycji pionowej i pozycjonować je w ten sposób, by pionowa wiązka przebiegała mniej więcej równolegle do linii odniesienia.

Dla dokładnego pozycjonowania należy zmierzyć – bezpośrednio na urządzeniu pomiarowym – odstęp między wiązką pionową i linią odniesienia za pomocą płytki pomiarowej 34. Ponownie zmierzyć odstęp między wiązką pionową i linią odniesienia, zachowując możliwie największą odległość od urządzenia pomiarowego. Wiązkę pionową ustawić tak, by znajdowała się ona w tej samej odległości do linii odniesienia, co przy pomiarze bezpośrednio na urządzeniu pomiarowym.

Kąt prosty do wiązki pionowej 9 ukazywany jest za pomocą wiązki zmiennej 6.

Projekcja płaszczyzn pionowych (zob. rys. D)

Aby dokonać projekcji płaszczyzny pionowej, należy ustawić urządzenie pomiarowe w pozycji pionowej. Jeżeli powierzchnia ma przebiegać pod kątem prostym do jakiejś linii odniesienia (np. ściany), należy orientować wiązkę pionową 9 wg tej linii odniesienia.

Płaszczyzna pozioma ukazywany jest za pomocą wiązki zmiennej 6.

Praca bez odbiornika (zob. rys. E)

W przypadku korzystnych warunków oświetleniowych (ciemne pomieszczenie), a także w przypadku krótkich odległości, możliwa jest praca bez odbiornika laserowego. Dla lepszej widoczności wiązki lasera należy wybrać albo tryb liniowy, albo tryb punktowy i przekręcić przy tym ręcznie głowicę rotacyjną 10, kierując ją do miejsca docelowego.

Praca z odbiornikiem (zob. rys. F)

W przypadku niekorzystnych warunków oświetleniowych (jasne pomieszczenie, bezpośrednie działanie promieni słonecznych), a także przy większych odległościach, należy stosować odbiornik laserowy (aby łatwiej odnaleźć wiązkę lasera). Do pracy z odbiornikiem laserowym należy wybrać tryb rotacyjny z najszybszą prędkością rotacyjną.

Przeprowadzanie pomiarów przy większych odległościach (zob. rys. G)

Podczas pomiarów przy większych odległościach należy stosować odbiornik laserowy (aby łatwiej odnaleźć wiązkę lasera). Aby zmniejszyć zakłócenia, urządzenie pomiarowe należy ustawiać zawsze pośrodku płaszczyzny roboczej lub na statywie.

Praca na zewnątrz (zob. rys. H)

Podczas pomiarów dokonywanych na zewnątrz należy zawsze stosować odbiornik laserowy.

Podczas prac na niestabilnym podłożu, urządzenie pomiarowe należy montować na statywie 26. Należy też dokonać aktywacji zabezpieczenia przed wstrząsami, aby uniknąć błędnych pomiarów, spowodowanych osunięciem się podłoża lub wstrząsem urządzenia pomiarowego.

Polski | 207

Zestawienie wskaźników

	Wiązka lasera	Rotacja lasera*	zielo-ny	czer-wony	zielo-ny	czer-wony
Włączenie urządzenia pomiarowego(1 sek. autotest) ●	●		●
Niwelacja wstępna i korekta niwelacji 2x/s ○ 2x/s
Zakończona wstępna niwelacja/urządzenegotowe do eksploatacji ●	●	●
Przekroczenie zakresu samoczynnejniwelacji 2x/s ○	●
Zabezpieczenie przed wstrząsami aktywne ●
Zadziałało zabezpieczenie przedwstrząsami 2x/s ○ 2x/s
Napięcie baterii na ≤ 2 h pracy 2 x / s
Baterie rozładowane ○	○		●
		* w trybie liniowym i rotacyjnym
		2x/s	Częstotliwość migania (dwa razy na sekundę)
		●	Tryb pracy ciągłej
		○	Funkcja zatrzymana

Konserwacja i serwis

Konserwacja i czyszczenie

Laser rotacyjny i ładowarkę należy stale utrzymywać w czystości.

Nie wolno zanurzać lasera rotacyjnego i ładowarki w wodzie lub w innych substancjach płynnych.

Zanieczyszczenia należy usuwać za pomocą wilgotnej, miękkiej ściereczki. Nie używać żadnych środków czyszczących ani zawierających rozpuszczalnik.

W przypadku lasera rotacyjnego należy regularnie czyścić płaszczyzny przy otworze wylotowym wiązki laserowej, a szczególnie usuwać kłączki kurzu.

Jeśli laser rotacyjny lub ładowarka, mimo dokładnej i wszechstronnej kontroli produkcyjnej, uległyby kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi firmy Bosch. Nie wolno samemu otwierać lasera rotacyjnego ani ładowarki.

Przy wszystkich zapytaniach, zgłoszeniach i zamówieniach części zamiennych konieczne jest podanie dziesięciocyfrowego numeru katalogo- ego, podanego na tabliczce znamionowej lasera rotacyjnego względnie ładowarki.

208 | Polski

Obsługa klienta oraz doradztwo techniczne

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem:

www.bosch-pt.com

Zespół doradztwa technicznego firmy Bosch służy pomocą w razie pytań związanych z zakupem produktu, jego zastosowaniem oraz regulacją urządzeń i osprzętu.

Polska

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: [phone]

Faks: [phone]

E-Mail: [e-mail]

Infolinia Działu Elektronarzędzi:

[phone]

(w cenie połączenia lokalnego)

E-Mail: [e-mail]

www.bosch.pl

Usuwanie odpadów

Laser rotacyjny, ładowarkę, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska.

Nie należy wyrzucać lasera rotacyjnego, ładowarki i akumulatorów/baterii do odpadów domowych!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną 2002/96/WE, niezdatne do użytku urządzenia pomiarowe i ładowarki, a zgodnie z europejską wytyczną 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, nale-

ży zbierać osobno i doprowadzić do ponownego przetworzenia zgodnego z zasadami ochrony środowiska.

Akumulatory/Baterie:

Ni-MH: Niklowo-metalowo-wodorowy

Zastrzega się prawo dokonywania zmian.

Česky | 209
