RC3 Pro - Caméra auto Navitel - Бесплатное руководство пользователя

Тип	Видеорегистратор (DVR) с передней, салонной и задней камерами
Бренд	Navitel
Модель	RC3 Pro
Процессор	Mstar 8629Q
Дисплей	3.16 дюйма, 820x320 пикселей, сенсорный экран
Датчик основной камеры	GC4653
Разрешение основной камеры	1920 x 1080 (Full HD)
Угол обзора основной камеры	135°
Датчик салонной камеры	F37
Разрешение салонной камеры	1920 x 1080
Угол обзора салонной камеры	110°
Инфракрасная подсветка (салон)	Да
Датчик задней камеры	GC2053
Разрешение задней камеры	1920 x 1080
Угол обзора задней камеры	106°
Формат записи	TS
Циклическая запись	Да (с возможностью выбора длительности)
G-сенсор	Да (автоматическая блокировка видео при ударе)
Режим парковки	Да (1/2/5 кадров/с, требуется Navitel Smart Box Max)
GPS	Встроенный GPS с оповещениями о скорости и камерах
Wi-Fi	Да (для подключения к приложению)
Поддержка карт памяти	MicroSD до 128 ГБ (класс U3 и выше)
Разъем питания	Mini-USB (5V)
Батарея	Суперконденсатор 1.5 Ф
Комплектация	Основная камера, салонная камера, задняя камера, автомобильное зарядное устройство, крепление на лобовое стекло, кабели
Рабочая температура	от -10°C до 60°C

Часто задаваемые вопросы - RC3 Pro Navitel

Как установить карту памяти в Navitel RC3 Pro?

Вставьте высокоскоростную карту microSD (класс U3 и выше, 8-128 ГБ) в слот. Отформатируйте карту в устройстве через меню > Форматировать SD-карту, чтобы избежать ошибок данных.

Как подключить Navitel RC3 Pro к смартфону?

Загрузите приложение Navitel DVR Center (QR-код в меню). Включите Wi-Fi в настройках видеорегистратора, затем подключите телефон к Wi-Fi сети видеорегистратора (пароль можно изменить в меню). Откройте приложение для управления и просмотра записей.

Как работает функция режима парковки?

Режим парковки записывает с частотой 1, 2 или 5 кадров/с со всех трех камер. Для постоянного питания требуется Navitel Smart Box Max, чтобы избежать разрядки аккумулятора.

Что делать, если GPS не показывает сигнал?

Слабый сигнал GPS может быть вызван плохой погодой или препятствиями. Убедитесь, что устройство имеет четкий обзор неба. Если проблема не исчезает, проверьте показания спидометра автомобиля для справки.

Как чистить объектив камеры?

Выключите устройство. Используйте мягкую сухую ткань, чтобы аккуратно протереть объектив. Не используйте химикаты или моющие средства.

Как сбросить настройки Navitel RC3 Pro?

Если устройство не реагирует, нажмите кнопку Сброс (находится на устройстве) с помощью скрепки или аналогичного предмета.

Может ли Navitel RC3 Pro записывать звук?

Да, вы можете включить или отключить запись звука в меню настроек в разделе Запись звука.

Какой тип блока питания требуется?

Используйте только оригинальное автомобильное зарядное устройство (5V). Подключайте его к порту mini-USB. Использование других адаптеров может повредить устройство.

Как работает циклическая запись?

Видео сохраняются в виде файлов выбранной длительности. Когда карта памяти заполняется, сначала перезаписываются самые старые незащищенные файлы.

Задняя камера водонепроницаема?

Нет, задняя камера не является водонепроницаемой. Ее следует устанавливать внутри заднего стекла автомобиля.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RC3 Pro Navitel

Уважаемый покупатель!

Благодарим Вас за приобретение продукта компании NAVITEL®.

NAVITEL RC3 PRO – многофункциональный видеорегистратор с высоким качеством видео- и фотоъемки, а также множеством дополнительных функций, описанных в данном Руководстве пользователя. Внимательно прочитайте руководство перед использованием устройства и сохраните его для будущего использования.

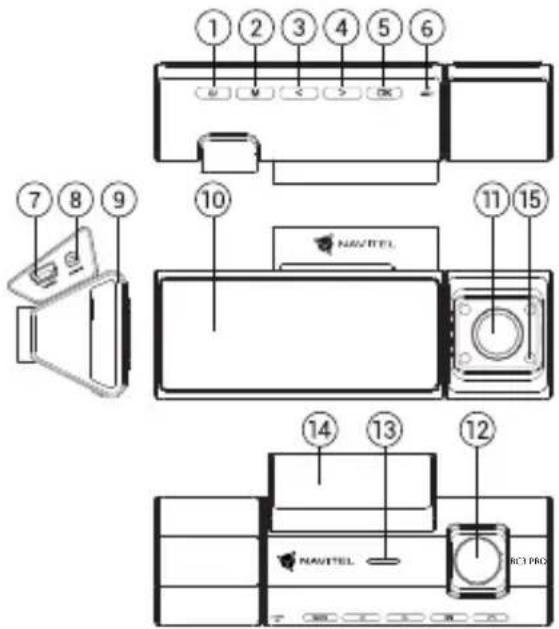

Внешний вид

1. Кнопка Вкл. / Выкл.
2. Кнопка Меню
3. Кнопка Влево
4. Кнопка Вправо
5. Кнопка ОК
6. Сброс
7. Разъем питания
8. Разъем для подключения камеры заднего вида

(CAM-IN)

1. Слот для карты памяти micro SD
2. Сенсорный дисплей
3. Внутрисалонная камера
4. Камера
5. Динамик
6. Крепление (на 3М скотче)
7. Инфракрасный прожектор

Комплектация

• Видеорегистратор NAVITEL RC3 PRO
• Крепление (на 3М скотче)
- Камера заднего вида
• Автомобильное зарядное устройство 12/24 В

• Картридер
• Салфетка из микрофибры
• Руководство пользователя
• Гарантийный талон
- Подарочный ваучер

Спецификация

Основная камера	Сенсор камеры GC4653
	Разрешение видео 1920x1080
	Угол обзора 135°
Внутрисалонная камера	Сенсор камеры F37
	Разрешение видео	1920x1080
	Угол обзора 110°
	Инфракрасный прожектор	Есть
Задняя камера	Сенсор камеры GC2053
	Разрешение видео	1920x1080
	Угол обзора 106°
Процессор MSTAR 8629Q
Дисплей 3,16", 820x320, сенсорный

Формат видео TS
Объем microSD-карты до 128 Г6
Разъем питания mini-USB
CAM-IN micro-jack (2,5 мм)
Аккумулятор Суперконденсатор 1,5 Ф
Питание 5 В, 2,5 А
Wi-Fi Есть
GPS-оповещения камеры / опасности / скорость
Языки	английский,венгерский,испанский,итальянский,немецкий,польский,румынский,русский,словацкий,украинский,французский,чешский

Примечание: комплектация, внешний вид, технические характеристики, не изменяющие общей функциональности устройства, могут быть изменены производителем без предварительного уведомления.

Установка

1. Вставьте microSD-карту в соответствующий слот видеорегистратора. Используйте высокоскоростную (Class U3 и выше) карту емкостью 8-128 Гбайт.

• Во избежание повреждения устройства и/или карты памяти, не вставляйте и не извлекайте её во время работы устройства.
• До начала записи требуется обязательно отформатировать карту памяти в видеорегистраторе.

Это необходимо, чтобы избежать ошибок чтения и записи данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.

1. Закрепите видеорегистратор на лобовом стекле при помощи крепления.
2. Подключите ЗУ к гнезду прикуривателя.
3. Подключите 3У к разъему питания видеорегистратора.
4. Отрегулируйте положение видеорегистратора.
5. Включите питание, убедитесь что устройство установлено правильно. Если устройство установлено правильно, загорится индикатор. Устройство включится и начнет видеозапись.

Меры предосторожности

• Встроенный источник питания предназначен только для записи аварийного события в режиме парковки и корректного выключения устройства при отключении питания; для полноценной работы устройства в любом из режимов требуется постоянное подключение питания.
• Используйте только оригинальный адаптер ЗУ. Использование другого адаптера может негативно повлиять на встроенный источник питания устройства. Используйте только одобренные производителем аксессуары.
• Допустимая температура внешней среды в режиме эксплуатации: от -10 до 60 °C. Температура хранения: от -20 до 80 °C. Относительная влажность: от 5% до 90% без конденсата (25 °C).
• Избегайте контакта с источниками огня во избежание взрыва или пожара.
• Не подвергайте устройство сильному механическому воздействию.
• Избегайте контакта устройства с источниками электромагнитного излучения.
• Следите за тем, чтобы объектив был чистым. Не используйте химические или моющие средства для чистки устройства; всегда выключайте устройство перед чисткой.
• Строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.
• Не разбирайте устройство самостоятельно. В случае его неисправности обратитесь в сервисный центр.

Кнопки

Кнопка Функции
	Нажмите и удерживайте 2 секунды для включения устройства.Нажмите и удерживайте 3 секунды для выключения устройства.Нажмите кратко, что бы включить / выключить дисплей.
M	Нажмите, чтобы перейти в Меню.
	В Меню нажмите, чтобы выбрать предыдущий/следующий пункт меню.
	В режиме Записи видео нажмите для начала записи.В режиме Записи видео нажмите для того, что бы остановить записи.В режиме Запись видео нажмите кратко, чтобы заблокировать файл (защищенный файл не может быть удален или перезаписан).В Меню нажмите, чтобы выбрать пункт меню.
Сброс Если устройство не отвечает, нажмите для сброса.

Сенсорные элементы управления

Нажатие на экран активирует сенсорные элементы управления, которые будут отображаться на экране устройства.

Кнопка Функции
[86x7]	Нажмите, чтобы перейти в Меню.
[к3хн]	Нажмите, чтобы заблокировать файл (защищенный файл не может быть удален или перезаписан).
[4424]	Переключение между режимами отображения информации с камер на экране.

Функции устройства

Форматирование карты памяти	Форматирование карты памяти в видеорегистраторе строго необходимо для корректной работы устройства. Форматирование карты требуется выполнять перед началом использования карты памяти, а также при возникновении ошибок записи и чтения данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.
Запись видео	При подключении к источнику питания устройство включится и начнет запись автоматически. Нажмите ОК, чтобы остановить запись. Нажмите ОК еще раз для записи нового видео. Каждое видео автоматически сохраняется.
Циклическая запись	Эта функция позволяет сохранять видеозапись отдельными фрагментами, длительность которых можно настроить в Меню. Если на карте закончится место, незаблокированные файлы будут перезаписаны в том порядке, в котором они были созданы.
Запись аудио Записывайте видео со звуком или без.
Штамп Введите штамп даты, который будет добавлен к видеозаписям.
Выключать дисплей	Устройство может автоматически выключать экран для снижения энергопотребления. В меню настроек можно выбрать временной интервал автоматического отключения экрана.
Датчик удара В случае столкновения устройство автоматически защитит текущую запись.
Режим парковки*	В этом режиме доступна запись видео с частотой 1, 2, 5 кадров в секунду. Запись ведется со всех трех камер устройства одновременно.
GPS локация	Устройство поддерживает работу встроенного чипа и GPS-антенны, он может отображать долготу, широту и другую информацию о вашем текущем местоположении. Нажмите GPS Status, чтобы проверить данные GPS.
Мобильное приложение	Вы можете просматривать и делиться медиафайлами с вашего регистратора на своем мобильном телефоне с помощью специального приложения. Приложение подключается через сеть Wi-Fi и должно быть предварительно установлено на вашем мобильном телефоне.
Доп. превышение	Допустимое превышение лимита скорости, установленного на участке дороги.В общих настройках установите допустимое нештрафуемое превышение скорости в диапазоне от -5 до +25 км/ч с шагом 5 км/ч. При превышении заданного скоростного порога, вы услышите звуковое оповещение.

*Важно: Режим доступен только при подключении к устройству постоянного питания через устройство, исключающее чрезмерный разряд аккумулятора - NAVITEL SMART BOX MAX.

Примечание: Внутрисалонная камера устройства специально оптимизирована для непрерывной съемки в сложных условиях низкого освещения внутри салона автомобиля. Рекомендуем сохранять предоставленный режим «автоматическое черно-белое изображение». Запись будет производится с автоматическим включением/выключением инфракрасного прожектора в черно-белом режиме. Если включить режим "автоматическое переключение цветной записи на черно-белую", то при включении/выключении инфракрасного прожектора подсветки в переходных режимах работы возможно незначительное искажение некоторых цветов, не влияющее существенно на общее восприятие записываемого изображения. Видимое в ряде ситуаций красное свечение светодиодов инфракрасного прожектора является нормальным и требуется для обеспечения более качественной съемки видео в сложных условиях освещения.

Установка приложения Navitel DVR Center

1. Скачайте и установите Navitel DVR Center на смартфон или планшет, следуйте инструкциям к вашему мобильному устройству. Вы сможете скачать приложение, просканировав QR-код.
2. Включите Wi-Fi в Меню видеорегистратора (Wi-Fi настройки) и в настройках вашего мобильного устройства.
3. Запустите приложение. Выберите ваш видеорегистратор в списке. Данные видеорегистратора указаны в Меню (Wi-Fi Navitel).
4. Подключите ваше мобильное устройство к видеорегистратору через Wi-Fi соединение. При необходимости используйте пароль. Его можно изменить в Меню (Пароль Wi-Fi).
5. С помощью Navitel DVR Center вы можете обновлять прошивку видеорегистратора и управлять функциями видеорегистратора в меню Настройки.

С помощью камеры заднего вида вы можете получить изображение высокого разрешения позади вашего автомобиля для безопасной парковки или записи во время движения. Современная технология двойной записи позволяет сохранять изображение как впереди, так и позади автомобиля для регистрации любой непредвиденной ситуации.

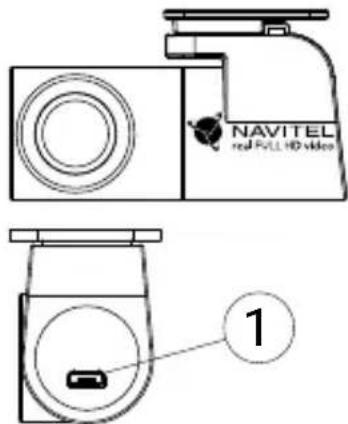

Установка камеры заднего вида

1. Установите камеру на заднее стекло внутри автомобиля и отрегулируйте угол обзора.
2. Проложите провод по салону.
3. Подключите провод в разъем камеры заднего вида.

Примечание. Настоятельно рекомендуется работы по установке камеры проводить квалифицированным персоналом, имеющим необходимые навыки. Для прокладки кабеля могут потребоваться специальные инструменты или приспособления. Убедитесь в безопасности этих работ.

Камера не является водонепроницаемой.

1. Разъем для видеокабеля

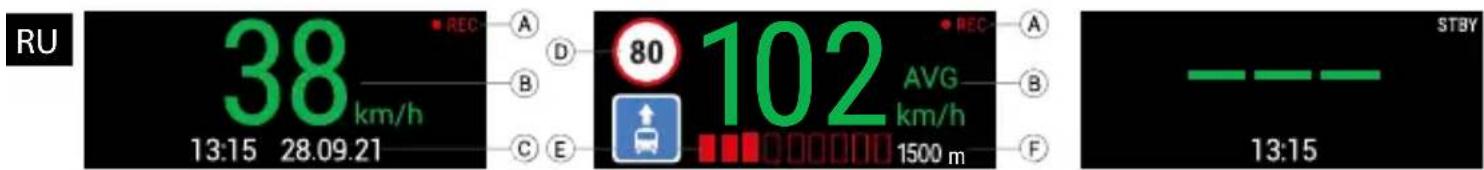

Цифровой спидометр и Камеры

Функция Цифровой спидометр служит для отображения скорости, рассчитанной по GPS-сигналу, и времени [1]. Режимы:

• Скорость – постоянно отображается текущая скорость [В],
• Скорость и время – отображаются текущие скорость [В] и время [С].

Функция Камеры служит для оповещения о камерах и опасностях (далее – Камеры). При включении функции Камеры на экране отображается скорость и время. При приближении к Камере отображается [2]:

• текущая скорость [В],
• пиктограммы Камер [D],
  • прогресс-бар нахождения в зоне действия Камеры [E],
  • расстояние до Камеры (0-450 м) [F].

Вся информация отображается на черном фоне.

В режиме Записи видео (REC) на экране отображается ● REC или ● [A].

Если автомобиль неподвижен, на экране отображается скорость 0.

Если нет точного GPS-сигнала, на экране отображается -- - [3].

Примечание. Слабый GPS-сигнал может быть вызван плохими погодными условиями и другими внешними факторами. Ориентируйтесь на показание спидометра автомобиля.

[1] [2] [3]

Правила хранения, перевозки, реализации и утилизации

• Хранение и транспортировка устройства должны производиться в сухом помещении. Устройство требует бережного обращения, оберегайте его от воздействия пыли, грязи, ударов, влаги, огня и т.д.
  • Реализация устройства должна производиться в соответствии с действующим законодательством РФ.
• После окончания срока службы устройство подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законодательством.

Информация о мерах, которые следует принять при обнаружении неисправности оборудования

В случае обнаружения неисправности устройства обратитесь в авторизованный сервисный центр: 125190, Москва, Ленинградский проспект, д. 80, корп. 16, e-mail: [e-mail]

Полный список сервисных центров доступен на сайте www.navitel.ru.

Тип устройства: Видеорегистратор. Модель товара: NAVITEL RC3 PRO. Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика]. Тел.: [phone].

Сделано в Китае компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Shenzhen Roverstar Technology Co., Ltd [Шенжень Роверстар Технологжи Ко., Лтд]. Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: [phone].

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-СЗ.РА01.В.82317/21, срок действия: до 20.05.2026. Выдана согласно требованиям ТР ТС 020/2011 органом по сертификации Общества с ограниченной ответственностью «Механик ТМ» 21.05.2021.

Дата производства: указана в серийном номере на корпусе устройства в формате RC3PГГГГММ00000.

год месяц
