| Produkta veids | Priekšējā, iekšējā un aizmugures kamera (DVR) |
| Zīmols | Navitel |
| Modelis | RC3 Pro |
| Procesors | Mstar 8629Q |
| Displejs | 3.16 collas, 820x320 pikseļi, skārienekrāns |
| Galvenās kameras sensors | GC4653 |
| Galvenās kameras izšķirtspēja | 1920 x 1080 (Full HD) |
| Galvenās kameras skata leņķis | 135° |
| Iekšējās kameras sensors | F37 |
| Iekšējās kameras izšķirtspēja | 1920 x 1080 |
| Iekšējās kameras skata leņķis | 110° |
| Infrasarkanā apgaismojums (iekšēja) | Jā |
| Aizmugures kameras sensors | GC2053 |
| Aizmugures kameras izšķirtspēja | 1920 x 1080 |
| Aizmugures kameras skata leņķis | 106° |
| Ieraksta formāts | TS |
| Cikla ierakstīšana | Jā (izvēlams ilgums) |
| G-sensors | Jā (automātiski bloķē video trieciena gadījumā) |
| Stāvēšanas novērošana | Jā (1/2/5 kadri/s, nepieciešams Navitel Smart Box Max) |
| GPS | Iebūvēts GPS ar ātruma un kameru brīdinājumiem |
| Wi-Fi | Jā (savienojumam ar lietotni) |
| Atmiņas kartes atbalsts | MicroSD līdz 128 GB (U3 klase vai augstāka) |
| Strāvas savienotājs | Mini-USB (5V) |
| Akumulators | Superkondensators 1.5 F |
| Iepakojuma saturs | Galvenā kamera, iekšējā kamera, aizmugures kamera, auto lādētājs, vējstikla stiprinājums, kabeļi |
| Darba temperatūra | -10°C līdz 60°C |
Bieži uzdotie jautājumi - RC3 Pro Navitel
Lietotāju jautājumi par RC3 Pro Navitel
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Caméra auto PDF formātā bez maksas! Atrodiet savu rokasgrāmatu RC3 Pro - Navitel un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. RC3 Pro zīmola Navitel.
LIETOŠANAS INSTRUKCIJA RC3 Pro Navitel
- Lejupielādējiet un instalējiet Navitel DVR Center savā mobilajā tālrunī vai planšetdatorā, izpildiet mobilās ierīces instrukcijas. Lietojumprogrammu varat lejupielādēt, skenējot QR kodu, izmantojot savu mobilo tālrunī, DVR izvēlnē (Lietotnes QR kods).
- leslëdziet Wi-Fi DVR izvëlne (Wi-Fi) un mobiläs ierīces iestatījumos.
- Palaidiet lietotni. Sarakstā izvēlieties savu DVR. Informācija par DVR ir atrodama DVR izvēlnē (Wi-Fi Navitel).
- Savienojiet mobilo ierici ar DVR, izmantojot Wi-Fi. Ja nepieciešams, izmantojiet paroli. To var mainit DVR izvělnē (Wi-Fi parole).
- Izmantojot Navitel DVR centru, jüs varat:
- atjaunināt DVR programmaparatūru;
- kontrolët DVR funkcijas izvëlnë lestatijumi: konfigurët stävëšanas režimu, trieciena sensoru, video režimu un formatët SD karti;
- saglabājiet, skatiet, dzēsiet un nosūtiet videoklipus un fotoattēlus, kā arī skatieties DVR video reāllaikā mobilās ierīces ekrānā.
Paldies, ka iegādājāties šo NAVITEL* produktu.
NAVITEL RC3 PRO ir daudzfunkcionâls augstas izšķirtspējas digitālais videoierakstītājs (DVI) ar daudzām funkcijām un iespējām, kuras ir aprakstītas šajā lietotāja rokasgrāmatā. Lūdzu, pirms ierīces lietošanas rūpīgi izlasiet rokasgrāmatu un saglabājiet to turpmākām atsaucēm.

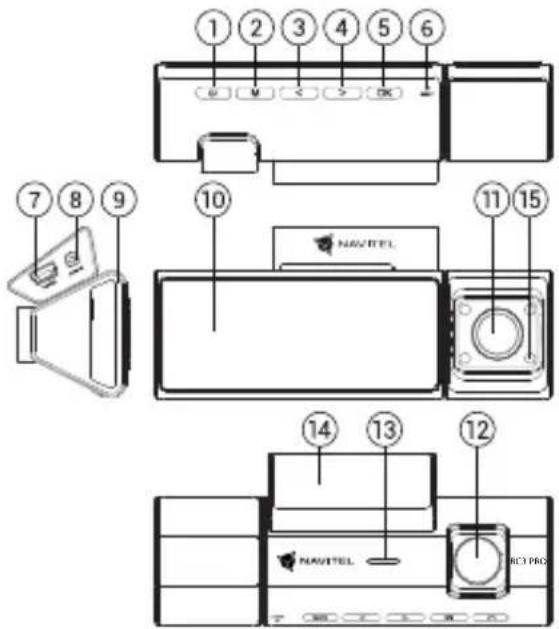

lerīces izkārtojums
- leslēgšanas poga
- Izvělne
- Pa kreisi
- Pa labi
- OK
- Atiestatīšanas poga
-
Strāvas savienotājs
-
Aizmugures kameras ports (CAM-IN)
- Micro SD kartes slots
- Displejs
- Salonā ievietota kamera
- Kamera
- Skalrunis
- Stiprinājuma vieta
- Infrasarkanā gaisma
Komplektācija
• DVR NAVITEL RC3 PRO
- Stiprinājuma vieta
- Aizmugures kamera
- Automašinas
ādētājs 12/24 V
- Karšu lasītājs
• Mikroškiedras audums
• Lietotāja rokasgrāmata
• Garantijas kartina
• Dāvanu karte
Specifikācijas
| Pamatkamera | Kameras sensors GC4653 |
| Video izšķirtspēja 1920x1080, 30 fps | |
| Apskates lenķis 135° | |
| Salonā ievietotakamera | Kameras sensors F37 |
| Video izšķirtspēja 1920x1080 | |
| Apskates lenķis 110° | |
| Infrasarkanā gaisma Jā | |
| Atpakalskatakamera | Kameras sensors GC2053 |
| Video izšķirtspēja 1920x1080 | |
| Apskates lenķis 106° | |
| Procesors Mstar 8629Q | |
| Displejs 3,16", 820x320, cementa | |
| Video formāts TS | |
| MicroSD-kartes apjoms līdz 128 GB | |
| Strāvas savienotājs mini-USB | |
| CAM-IN micro-jack (2,5 mm) | |
| Akumulators Superkondensators 1,5 F | |
| Barošana 5 V, 2,5A | |
| Wi-Fi Jā | |
| GPS brīdinājumi | kameras/briesmas/ātrums |
| Valodas | angļu, Čehu, franču, itāliešu, krievu, poļu, rumāņu, slovāku, spāņu, ukraiņu, ungāru, vācu |
Piezīme: šīs specifikācijas var mainīties jauninājumu rezultātā.
Uzstādīšana
- Ielieciet microSD karti DVI. izmantojiet ätru SD karti (desmit vai augstäka klase) ar 8-128 GB ietilpību.
- Lai izvairitos no DVR un/vai SD-kartes darbības traucējumiem, DVR darbības laikā neievietojiet un neizņemiet SD-karti.
-
Pirms microSD kartes lietošanas formatēt to DVR ierīcē, lai novērstu datu klūdas. Lai formatētu SD karti, Izvēlnes režimā izvēlēties Formatēt SD karti un apstiprināt.
-
Piestipriniet ierici pie vējstikla, izmantojot kronšteinu.
- Pievienojiet automobila lādētāju pie piepīpētāja ligzdas.
- Pievienojiet micro-USB saskarni automobila lādētājam, izmantojot lādētāja pagarinātāju.
- Pielāgojiet kameras pozīciju un pārliecinieties.
- leslëdziet barošanu un pârbaudiet, vai ierīce ir uzstādīta pareizi. Ja ierīce būs uzstādīta pareizi, spīdēs indikatora gaismina.
Piesardzības pasākumi
- Izmantojiet tikai originālo lādētāja adapteri. Cita adaptera izmantošana var negatīvi ietekmēt ierīces bateriju. Izmantojiet tikai tos piederumus, ko apstiprinājis ražotājs.
- Pieļaujamā apkārtējās vides temperatūra darbošanās laikā no -10 līdz 60 °C. Glabāšanas temperatūra no -20 līdz 80 °C. Relatīvais mitrums: no 5% līdz 90% bez kondensācijas (25 °C).
- Turiet ierīci attālu no uguns avotiem, lai izvairītos no sprādziena vai ugunsgrēka.
• Nepaklaujiet ierici fiziskam triecienam. - Nepievienojiet ierici elektromagnētiskas radiācijas avotiem.
- Pieraugiet, lai lēca būtu tīra. Produkta tīrīšanai neizmantojiet kīmiskas vielas vai tīrīšanas līdzekļus, pirms tīrīšanas vienmēr to izslēdziet.
• Rūpīgi ievērojiet ierīces lietošanas regionā spēkā esošos likumus un normatīvos aktus. Šo ierīci nedrīkst izmantot pretlikumīgos nolūkos. - Nelabojiet un neizjauciet ierici paši. Ja notikusi klūme, sazinieties ar apkalpošanas centra darbiniekiem.
Pogas
| Poga Funkcijas | |
 | Nospiediet un paturiet 2 sekundes, lai ieslēgtu ierīci.Nospiediet un paturiet 3 sekundes, lai izslēgtu ierīci.Paspauskite, kad jjungtumėte ekraną. |
| M | Nospiediet, lai pieklūtu Izvēlnei. |
 | Nospiediet Izvēlnē, lai izvēlētos iepriekšējo / nākamo izvēlnes elementu. |
 | Nospiediet lerakstīšanas režimā, lai sāktu ierakstīšanu.Nospiediet lerakstīšanas režimā, lai pārtrauktu ierakstīšanu.Īsi nospiediet ierakstīšanas režimā, lai aizvērtu failu (blokētos failus nevar izdzēst vai pārrakstīt).Nospiediet Izvēlnē, lai izvēlētos Izvēlnes elementu. |
| Atiestatīšanas poga Ja ierīce nereagē, nospiediet, lai atiestatītu to. | |
Pieskāriena vadīklas
Pieskaroties ekrānam, tiks aktivizētas skārienvadības ierīces, kas tiks parādītas ierīces ekrānā.
| Poga Funkcijas | |
 | Nospiediet, lai pieklūtu Izvēlnei. |
 | Īsi nospiediet ierakstīšanas režīmā, lai aizvērtu failu (blokētos failus nevar izdzēst vai pārrakstīt). |
 | Pārslēgšanās starp kameru informācijas parādīšanas režīmiem ekrānā. |
lerīces funkcijas
| Formatēt SD karti | MicroSD kartes formatēšana DVR ierīcē ir nepieciešama ierīces pareizai darbībai. Pirms microSD kartes lietošanas vai datu klūdas gadījumā formatēt microSD karti. Lai formatētu SD karti, Izvēlnes režimā izvēlēties Formatēt SD karti un apstiprināt. |
| Ierakstīšanas | Pievienojiet ierīci ārējam barošanas avotam, un tā automātiski sāks ierakstīt. Nospiediet OK, lai pārtrauktuierakstīšanu. Nospiediet OK vēlreiz, lai ierakstītu jaunu video. Visi video automātiski tiek saglabāti. |
| Nepārtrauktā ierakstīšana | Šī funkcija ħauj saglabāt videoklipu kā failu kopumu, kas norādīts ilguma izvēlnē (duration menu). Ja atmiņas karte būs pilna, visas neaizsargātās datnes tiks pārrakstītas tādā secībā, kādā tās tika izveidotas. |
| Audio ierakstīšana lerakstiet video ar vai bez skaņas. | |
| Zīmogs Šī funkcija ħauj pievienot ierakstam datuma zīmogu. | |
| Izslēgt displeju | Ierīce var automātiski izslēgt ekrānu, lai taupītu energiju. Laika intervālu var iestatīt ekrānsaudzētāja izvēlnē. |
| G sensors Transportīldzeklim ar kaut ko saduroties, DVI automātiski slēgs konkrēto video. | |
| Uzraudzība* | Šajā režīmā video ierakstīšana ir pieejama ar ātrumu 1 kadri/s, 2 kadri/s vai 5 kadri/s. Ieraksts tiek veikts no visām trim ierīces kamerām vienlaicīgi. |
| GPS lokācija | Šī ierīce atbalsta iebūvētu GPS mikroshēmu komplektu un GPS antenu, tā spēj rādīt garuma, platuma grā dus un citu informāciju pa jūsu pašreizējo atrašanās vietu. Lai pārbaudītu GPS datus, nospiediet GPS Statuss. Izvēlnē GPS Zīmogs nospiediet leslēgts, lai pievienotu failiem GPS informāciju. |
| APP atbalsts | Jūs varat apskatīt ar DVR uzņemtos video un foto attēlus, kā arī kopīgot tos ar draugiem savā viedtāl runī ar speciālas lietotnes palīdzību. Šī lietotne nodrošina savienojumu ar Wi-Fi tīkla starpniecību, un tā jāuzstāda jūsu viedtālrunī. |
| Leistinas perviršis | Pasirinkite greičio viršijimo leidimą, esantį diapazone nuo -5 iki +25 km / h, 5 km / h žingsniais. Jei viršysite nustatytą nebaudžiamą ribą, išgirsite garsinį pranešimą. |
*Svarigi: režims ir pieejams tikai tad, ja DVR ir pievienots pastāvīgai strāvai, izmantojot ierīci, kas novērš pārmērīgu akumulatora izlādi - NAVITEL SMART BOX MAX.
Piezime. Ierices iekšejā kamera ir īpaši optimizēta nepārtrauktai uzņemšanai sarežģitos vāja apgaismojuma apstākļos transportlīdzekļa iekšpusė. Mēs iesakām saglabāt iepriekš iestatīto režīmu “automātisks melnbalts attēls”. Ierakstīšana tiks veikta ar automātisku ieslēgtu/izslēgtu infrasarkano staru apgaismotāju melnbaltā režīmā. Ja ieslēgsiet režīmu “automātiska krāsu ierakstīšanas pārslēgšana uz melnbaltu attēlu”, tad, ieslēdzot/izslēdzot infrasarkano apgaismotāju pārejošos darbības režīmos, iespējami nelieli dažu krāsu izkroplojumi, kas būtiski neietekmē kopējo ierakstītā attēla uztveri. Dažās situācijās redzamais infrasarkanā apgaismojuma LED diodes sarkanais mirdzums ir normāla parādība, un tas ir nepieciešams, lai nodrošinātu labāku video uzņemšanu vājā apgaismojumā.
Navitel DVR Center lietotnes uzstādīšana
Ar aizmugures kameras palīdzību var uzņemt augstas izšķirtspējas attēlu aiz automobila aizmugurējas daļas, lai droši varētu novietot automobili stāvviēta, vai veiktu ierakstu braukšanas laikā. Mūsdienu dubultās ierakstīšanas tehnoloģija ľauj saglabāt ierakstus gan no automobila priekšpuses, gan aizmugures, lai palīdzētu risināt dažādas neparedzētas situācijas.

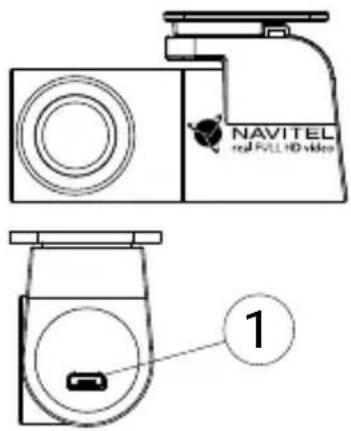

Aizmugures kameras uzstādīšana
- Uzstādit kameru uz aizmugurējā loga automašinas iekspusē un noregulējiet skata lenķi.
- Izvelciet vadu caur salonu.
- Pievienojiet vadu pie aizmugures kameras porta.
Piezime. Łoti ieteicams, lai kameras uzstādišanas darbus veiktu kvalificēts personāls ar nepieciešamajām prasmēm. Kabeļu vilkšanai var būt nepieciešami speciāli instrumenti vai piederumu. Šie darbi noteikti jāpaveic droši.
Aizmugures kamera nav üdenszturīga.
- Video kabeli ports

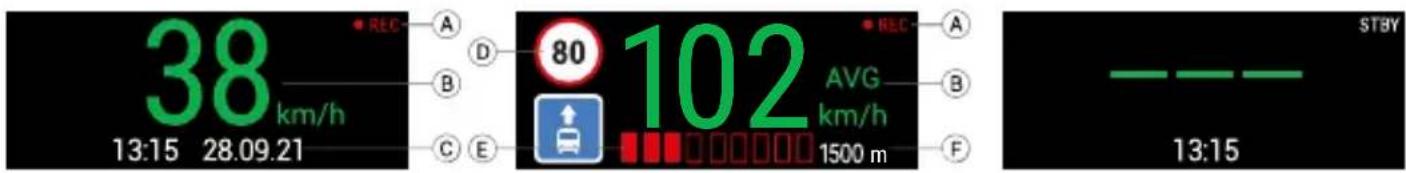

Digitālais spidometrs un kameras
Digitālā spidometra funkcija tiek izmantota, lai parādītu ātrumu, ko aprēķina ar GPS signālu un laiku [1]. Režimi:
- Ātrums – pašreizējais ātrums [B] tiek nepārtraukti parādīts,
- Ātrums un laiks – tiek parādīts pašreizējais ātrums [B] un laiks [C].
Kameras funkcija tiek izmantota, lai paziņotu par kamerām un apdraudējumiem (turpmāk - fotokameras). leslēdzot Kameras funkciju, ekrānā tiek parādīts ātrums un laiks. Tuvojoties kamerai, tiek parādīts [2]:
• pašreizējais ātrums [B],
- Kameras ikonas [D],
• progesa josla atrodas kameras [E] apgabalã,
- attālums līdz kamerai (0-450 m) [F].
Visa informācija tiek rādīta melnā fonā.
lerakstīšanas (REC) režimā ekrānā parādās ● REC vai ● [A].
Ja automašina stāv, ekrānā tiek parādīts ātrums 0.
Ja nav precīza GPS signāla, ekrānā tiek parādīts -- - [3].
Piezime. Vāju GPS signālu var izraisīt slikti laika apstākļi un citi ārējie faktori. Koncentreējieties uz transportlīdzekļa spidometra rādījumu.
[1] [2] [3]
