Тип продукту	Відеореєстратор (DVR) з передньою, внутрішньою та задньою камерами
Бренд	Navitel
Модель	RC3 Pro
Процесор	Mstar 8629Q
Дисплей	3.16 дюйма, 820x320 пікселів, сенсорний
Датчик основної камери	GC4653
Роздільна здатність основної камери	1920 x 1080 (Full HD)
Кут огляду основної камери	135°
Датчик внутрішньої камери	F37
Роздільна здатність внутрішньої камери	1920 x 1080
Кут огляду внутрішньої камери	110°
Інфрачервоне підсвічування (внутрішнє)	Так
Датчик задньої камери	GC2053
Роздільна здатність задньої камери	1920 x 1080
Кут огляду задньої камери	106°
Формат запису	TS
Циклічний запис	Так (вибір тривалості)
G-сенсор	Так (автоматично блокує відео при ударі)
Паркувальний монітор	Так (1/2/5 кадрів/с, потребує Navitel Smart Box Max)
GPS	Вбудований GPS з попередженнями про швидкість та камери
Wi-Fi	Так (для підключення до додатку)
Підтримка карт пам'яті	MicroSD до 128 ГБ (клас U3 або вище)
Роз'єм живлення	Mini-USB (5V)
Акумулятор	Суперконденсатор 1.5 Ф
Комплектація	Основна камера, внутрішня камера, задня камера, автомобільний зарядний пристрій, кріплення на лобове скло, кабелі
Робоча температура	-10°C до 60°C

Часті запитання - RC3 Pro Navitel

Як встановити карту пам'яті в Navitel RC3 Pro?

Вставте швидкісну карту microSD (клас U3 або вище, 8-128 ГБ) у слот. Відформатуйте карту в пристрої через Меню > Форматувати SD-карту, щоб уникнути помилок даних.

Як підключити Navitel RC3 Pro до смартфона?

Завантажте додаток Navitel DVR Center (QR-код у меню). Увімкніть Wi-Fi у налаштуваннях реєстратора, потім підключіть телефон до мережі Wi-Fi реєстратора (пароль можна змінити в меню). Відкрийте додаток, щоб керувати та переглядати відео.

Як працює функція паркувального монітора?

Паркувальний монітор записує з частотою 1, 2 або 5 кадрів/с з усіх трьох камер. Для запобігання розрядженню акумулятора потрібне постійне живлення через Navitel Smart Box Max.

Що робити, якщо GPS не показує сигнал?

Слабкий сигнал GPS може бути через погану погоду або перешкоди. Переконайтеся, що пристрій має чіткий огляд неба. Якщо проблема не зникає, перевірте спідометр автомобіля для довідки.

Як почистити об'єктив камери?

Вимкніть пристрій. Використовуйте м'яку суху тканину, щоб обережно протерти об'єктив. Не використовуйте хімікати або миючі засоби.

Як скинути налаштування Navitel RC3 Pro?

Якщо пристрій не реагує, натисніть кнопку Reset (знаходиться на пристрої) за допомогою скріпки або подібного предмета.

Чи може Navitel RC3 Pro записувати аудіо?

Так, ви можете увімкнути або вимкнути запис аудіо в меню налаштувань у пункті Запис аудіо.

Який тип блоку живлення потрібен?

Використовуйте лише оригінальний автомобільний зарядний пристрій (5 В). Підключіть його до порту mini-USB. Використання інших адаптерів може пошкодити пристрій.

Як працює циклічний запис?

Відео зберігаються як файли вибраної тривалості. Коли карта пам'яті заповнюється, найстаріші незахищені файли перезаписуються першими.

Чи є задня камера водонепроникною?

Ні, задня камера не є водонепроникною. Її слід встановлювати всередині заднього скла автомобіля.

ПОСІБНИК КОРИСТУВАЧА RC3 Pro Navitel

Дякуємо Вам за придбання продукту компанії NAVITEL®.

NAVITEL RC3 PRO - багатофункціональний відеореєстратор з високою якістю відео- та фотозйомки, а також великою кількістю додаткових функцій, описаних в даному Посібнику користувача. Уважно прочитайте посібник перед використанням пристрою та зберігайте для подальшого використання.

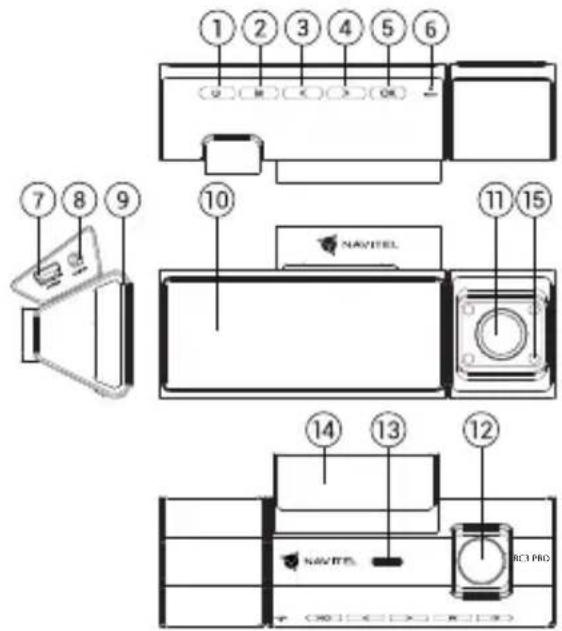

Зовнішній вигляд пристрою

1. Увімк. / Вимк.

(CAM-IN)

1. Кнопка Режим

2. Слот micro SD

3. Вліво

4. Дисплей

5. Вправо

6. Камера в салоні

7. OK

8. Камера

9. Скидання

10. Динамік

11. Po3'€M mini-USB

12. Кріплення

13. Роз'єм для задньої камери

14. Інфрачервоне світло

Комплектація

• Відеореєстратор NAVITEL RC3 PRO

• Картрідер

- Кріплення

- Серветки

- Камера заднього виду

- Посібник користувача

• Автомобільний зарядний пристрій 12/24 V

• Гарантійний талон

- Подарунковий ваучер

Специфікація

Основнакамера	Сенсор камери GC4653
	Роздільна здатність відео 1920x1080, 30 fps
	Кут огляду 135°
Камера в салоні	Сенсор камери GC4653
	Роздільна здатність відео 1920x1080
	Кут огляду 110°
	Інфрачервоне світло Є
Камера заднього виду	Сенсор камери GC2053
	Роздільна здатність відео 1920x1080
	Кут огляду 106°
Процесор Mstar 8629Q
Дисплей 3,16", 820x320 сенсорний
Формат відео TS

Обсяг microSD-карти до 128 Гбайт
USB mini-USB
CAM-IN micro-jack (2,5 мм)
Акумулятор Суперкапакітор 1,5 Ф
Живлення 5 В 2,5 А
Wi-Fi €
Мови	англійська,іспанська,італійська,німецька,польська,румунська,російська,словацька,угорська,українська,французька,чеська

Установка

1. Встановіть microSD-карту у відповідний слот відеореєстратора. Використовуйте високошвидкісну (Class U3 і вище) карту ємністю 8-128 Гбайт.

• Щоб уникнути пошкодження пристрою та/або карти пам'яті, не вставляйте і не виймайте її під час роботи пристрою.

• До початку запису потрібно обов'язково відформатувати карту пам'яті в відеореєстраторі. Це необхідно, щоб уникнути помилок читання і запису даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.

• Закріпіть пристрій на лобовому склі за допомогою утримувача.

• Підключіть зарядний пристрій (ЗП) до гнізда прикурювача.
• Підключіть ЗП до пристрою через роз'єм micro-USB.
• Переконайтеся, що камера розташована правильно.
• Увімкніть живлення, переконайтеся, що пристрій встановлено правильно. Якщо пристрій встановлено правильно, загориться індикатор.

Запобіжні заходи

• Використовуйте тільки оригінальний адаптер 3П. Використання іншого адаптера може негативно вплинути на аккумулятор пристрою. Використовуйте тільки рекомендовані виробником аксесуари.
• Допустима температура зовнішнього середовища в режимі експлуатації: від -10 до 60 °C. Температура зберігання: від -20 до 80 °C. Відносна вологість: від 5% до 90% без конденсату (25 °C).
• Не піддавайте пристрій сильному механічному впливу.
• Уникайте контакту пристрою з джерелами електромагнітного випромінювання.
• Уникайте контакту пристрою з джерелами вогню, щоб уникнути вибуху або пожежі.
• Слідкуйте за чистотою об'єктива. Не використовуйте для чищення виробу хімічні речовини або мийні засоби; завжди вимикайте пристрій перед чищенням.
  • Чітко дотримуйтесь законів і регулюючих актів регіону використання пристрою. Цей пристрій не може використовуватися у незаконних цілях.
• Не розбирайте і не ремонтуйте пристрій самостійно. У разі його несправності зверніться до сервісного центру.

Кнопки

Кнопка Функції
	Натисніть і утримуйте 2 секунди для увімкнення пристрою.Натисніть і утримуйте 3 секунди для вимкнення пристрою.Натисніть, щоб увімкнути дисплей.
М	Натисніть, щоб перейти в Меню пристрою.
[НАХС]	У Меню, натисніть, щоб вибрати попередній / наступний пункт меню.
[с78Y]	У режимі Відеозапис, натисніть для початку запису.У режимі Відеозапис, натисніть, щоб зупинити запис.У режимі Відеозапис (REC), натисніть, щоб заблокувати файл (захищені файли не можуть бути видалені або перезаписані).У Меню, натисніть, щоб вибрати пункт меню.
Скидання Якщо пристрій не відповідає, натисніть для скидання.

Сенсорне керування

Натискання на екран активує сенсорні елементи керування, які відображатимуться на екрані пристрою.

Кнопка Функції
	Натисніть, щоб перейти в Меню пристрою.
[С6АУ]	У режимі Відеозапис (REC), натисніть, щоб заблокувати файл (захищені файли не можуть бути видалені або перезаписані).
[5А68]	Перемикання між режимами відображення інформації з камер на екрані.

Функції пристрою

Форматування карти пам'яті	Форматування карти пам'яті в відеореєстраторі необхідно для коректної роботи пристрою. Форматування карти потрібно виконувати перед початком використання карти пам'яті, а також при виникненні помилок запису і читання даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.
Відеозапис	При підключенні до джерела живлення пристрій увімкнеться і розпочне запис автоматично (при цьому почне блимати синій індикатор). Щоб зупинити запис натисніть ОК. Для запису нового відео натисніть ОК ще раз. Кожне відео автоматично зберігається.
Циклічний запис	Ця функція дозволяє зберігати відеозапис окремими фрагментами, тривалість яких можна налаштувати в Меню. Якщо на карті закінчиться місце, незахищені файли будуть перезаписані у тому порядку, у якому вони були створені.
Запис аудіо Ця функція дозволяє зробити запис відео зі звуком або без звуку.
Штамп Ця функція додає до відеозапису дату і/або логотип пристрою.
Вимкнути дисплей	Пристрій може автоматично вимикати екран для зниження енергоспоживання. У меню налаштувань можна вибрати часовий інтервал автоматичного вимкнення екрану.
Датчик удару У разі зіткнення, пристрій автоматично захистить поточний запис.
Режим парковки*	У цьому режимі запис відео доступно з частотою 1, 2, 5 кадрів за секунду. Запис ведеться з усіх трьох камер пристрою одночасно.
GPS локація	Пристрій підтримує роботу вбудованого чіпа і GPS-антени, він може відображати довготу, широту і іншу інформацію про ваше поточне місцезнаходження. Натисніть GPS Status, щоб перевірити дані GPS. Натисніть «Увімкнути» в меню «Штамп GPS», щоб додати інформацію GPS до ваших файлів.
Мобільний додаток	Ви можете переглядати і ділитися медіафайлами з вашого реєстратора на своєму мобільному пристрої за допомогою спеціального додатку. Додаток підключається через мережу Wi-Fi і має бути попередньо встановленим на вашому мобільному пристрої.
Допуст. перев.	Виберіть дозвіл на перевищення швидкості в налаштуваннях в діапазоні від -5 до + 25 км/год з кроком 5 км/ч. якщо ви перевищите встановлений поріг без штрафу, ви почуєте звукове повідомлення.

*Важливо: Режим доступний лише тоді, коли відеореєстратор підключений до постійного живлення через пристрій, який запобігає надмірному розрядженню акумулятора - NAVITEL SMART BOX MAX.

Примітка: Внутрішня камера пристрою спеціально оптимізована для безперервної зйомки в складних умовах недостатнього освітлення всередині автомобіля. Рекомендуємо зберегти попередньо встановлений режим «автоматичне чорно-біле зображення». Запис буде виконуватися за допомогою автоматичного ввімкнення / вимкнення інфрачервоного підсвічувача в чорно-білому режимі. Якщо ввімкнути режим «автоматичне перемикання кольорового запису на чорно-білий», то при ввімкненні / вимкненні інфрачервоного опромінювача в перехідних режимах роботи можливі незначні спотворення деяких кольорів, що суттєво не впливає на загальне сприйняття записаного зображення. Червоне світіння світлодіодів 14-світла, яке видно в деяких ситуаціях, є нормальним явищем і необхідне для забезпечення кращої зйомки відеозаписів в складних умовах освітлення.

Установка Navitel DVR Center App

1. Скачайте і встановіть Navitel DVR Center на смартфон або планшет, дотримуйтесь інструкцій до вашого мобільного пристрою. Ви зможете завантажити додаток, просканувавши QR-код в Меню відеореєстратора (QR-код ПО).
2. Увімкніть Wi-Fi в Меню відеореєстратора (Wi-Fi настройки) і в налаштуваннях вашого мобільного пристрою.
3. Відкрийте програму. Виберіть ваш відеореєстратор в списку. Дані відеореєстратора вказані в Меню (Wi-Fi Navitel).
4. Підключіть ваш мобільний пристрій до відеореєстратора через Wi-Fi з'єднання. При необхідності використовуйте пароль. Його можна змінити в Меню (Пароль Wi-Fi).
5. За допомогою Navitel DVR Center ви можете:
6. оновлювати прошивку відеореєстратора; управляти функціями відеореєстратора в меню Налаштування: налаштовувати режим парковки, датчик удару, режим відео і форматувати SD карту; переглядати, зберігати, видаляти і ділитися відео і фото, а також дивитися відео з реєстратора на екрані мобільного пристрою в режимі реального часу..

Камера заднього виду

За допомогою задньої камери ви можете отримати зображення високої роздільної здатності позаду вашего автомобіля для безпечного паркування або запису під час руху. Сучасна технологія подвійного запису дозволяє зберігати зображення як попереду, так і позаду автомобіля для реєстрації будь-якої непередбаченої ситуації.

Установка камери заднього виду

1. Встановіть камеру на заднє скло всередині автомобіля і відрегулюйте кут огляду.
2. Прокладіть кабель по салону.
3. Приєднайте кабель до роз'єму камери заднього виду.

Примітка: Наполегливо рекомендується роботи по установці камери проводити кваліфікованим персоналом, що має необхідні навички. Для прокладки кабелю можуть знадобитися спеціальні інструменти або пристосування. Переконайтеся в безпеці цих робіт.

Камера не є водонепроникною.

1. Роз'єм для відеозв'язку

Правила зберігання, перевезення, реалізації та утилізації

• Зберігання та транспортування пристрою повинні проводитися в сухому приміщенні. Пристрій потребує дбайливого поводження, оберігайте його від впливу пилу, бруду, ударів, вологи, вогню і т.д.
• Реалізація пристрою повинна проводитися відповідно до чинного законодавства України.
• Після закінчення терміну служби пристрій належить здати на утилізацію до відповідного пункту прийому електричного та електронного обладнання для подальшої переробки та утилізації відповідно до законодавства.

Тип пристрою: Відеореєстратор.

Найменування товару: NAVITEL RC3 PRO.

Виробник: NAVITEL s.r.o.

Адреса виробника: U Habrovky 247/11, 140 00, Praha 4, Czech Republic. Тел.: [phone].

Виготовлено в Китаї Компанією NAVITEL s.r.o. на заводі Shenzhen Roverstar Technology Co., Ltd.

Імпортер в Україну: ТОВ «НАВІТЕЛ УКРАЇНА», 02183, м. Київ, вулиця М. Кибальчича, буд. 13А.
