Produkttyp	Dashcam (DVR) mit Front-, Innen- und Rückkamera
Marke	Navitel
Modell	RC3 Pro
Prozessor	Mstar 8629Q
Display	3,16 Zoll, 820x320 Pixel, Touchscreen
Hauptkamera-Sensor	GC4653
Hauptkamera-Auflösung	1920 x 1080 (Full HD)
Hauptkamera-Blickwinkel	135°
Innenkamera-Sensor	F37
Innenkamera-Auflösung	1920 x 1080
Innenkamera-Blickwinkel	110°
Infrarot-Beleuchtung (Innen)	Ja
Rückkamera-Sensor	GC2053
Rückkamera-Auflösung	1920 x 1080
Rückkamera-Blickwinkel	106°
Aufnahmeformat	TS
Endlose Aufnahme	Ja (wählbare Dauer)
G-Sensor	Ja (sperrt Video bei Aufprall automatisch)
Parküberwachung	Ja (1/2/5 fps, erfordert Navitel Smart Box Max)
GPS	Integriertes GPS mit Geschwindigkeits- und Kamerawarnungen
Wi-Fi	Ja (für App-Verbindung)
Speicherkartenunterstützung	MicroSD bis 128 GB (Klasse U3 oder höher)
Stromanschluss	Mini-USB (5V)
Akku	Superkondensator 1,5 F
Lieferumfang	Hauptkamera, Innenkamera, Rückkamera, Autoladegerät, Windschutzscheibenhalterung, Kabel
Betriebstemperatur	-10°C bis 60°C

Häufig gestellte Fragen - RC3 Pro Navitel

Wie installiere ich die Speicherkarte im Navitel RC3 Pro?

Legen Sie eine schnelle microSD-Karte (Klasse U3 oder höher, 8-128 GB) in den Steckplatz ein. Formatieren Sie die Karte im Gerät über Menü > SD-Karte formatieren, um Datenfehler zu vermeiden.

Wie verbinde ich den Navitel RC3 Pro mit meinem Smartphone?

Laden Sie die Navitel DVR Center App herunter (QR-Code im Menü). Schalten Sie Wi-Fi in den DVR-Einstellungen ein, verbinden Sie dann Ihr Telefon mit dem Wi-Fi-Netzwerk des DVR (Passwort kann im Menü geändert werden). Öffnen Sie die App, um Aufnahmen zu steuern und anzusehen.

Wie funktioniert die Parküberwachung?

Die Parküberwachung zeichnet mit 1, 2 oder 5 fps von allen drei Kameras auf. Sie benötigt dauerhafte Stromversorgung über die Navitel Smart Box Max, um die Batterie nicht zu entladen.

Was soll ich tun, wenn das GPS kein Signal anzeigt?

Ein schwaches GPS-Signal kann auf schlechtes Wetter oder Hindernisse zurückzuführen sein. Stellen Sie sicher, dass das Gerät freie Sicht zum Himmel hat. Wenn das Problem weiterhin besteht, überprüfen Sie den Tacho Ihres Fahrzeugs als Referenz.

Wie reinige ich die Kameralinse?

Schalten Sie das Gerät aus. Verwenden Sie ein weiches, trockenes Tuch, um die Linse vorsichtig zu wischen. Verwenden Sie keine Chemikalien oder Reinigungsmittel.

Wie setze ich den Navitel RC3 Pro zurück?

Wenn das Gerät nicht reagiert, drücken Sie die Reset-Taste (am Gerät) mit einer Büroklammer oder einem ähnlichen Gegenstand.

Kann der Navitel RC3 Pro Audio aufnehmen?

Ja, Sie können die Audioaufnahme im Einstellungsmenü unter Audio aufnehmen aktivieren oder deaktivieren.

Welche Art von Stromversorgung wird benötigt?

Verwenden Sie nur das originale Autoladegerät (5V). Schließen Sie es an den Mini-USB-Anschluss an. Die Verwendung anderer Adapter kann das Gerät beschädigen.

Wie funktioniert die Endlosschleifenaufnahme?

Videos werden als Dateien mit wählbarer Dauer gespeichert. Wenn die Speicherkarte voll ist, werden die ältesten ungeschützten Dateien zuerst überschrieben.

Ist die Rückkamera wasserdicht?

Nein, die Rückkamera ist nicht wasserdicht. Sie sollte im Inneren der Heckscheibe des Autos installiert werden.

BEDIENUNGSANLEITUNG RC3 Pro Navitel

Sehr geehrter Kunde!

Vielen Dank für den Kauf dieses NAVITEL®- Produktes.

Der NAVITEL RC3 PRO ist ein multifunktionaler HD-DVR mit vielen Funktionen und Eigenschaften, die in diesem Benutzerhandbuch beschrieben sind. Bitte lesen Sie das Handbuch vor Gebrauch des Gerätes sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

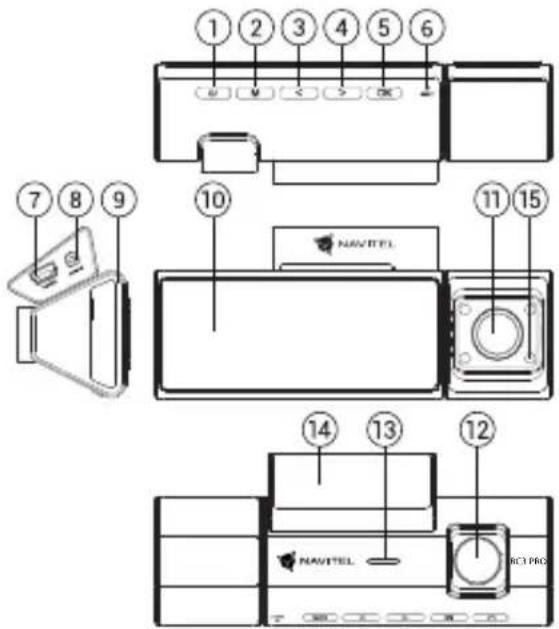

Anordnung des Geräts

1. Ausschalter
2. Menü Taste
3. Links
4. Rechts
5. OK
6. Reset
7. Stecker
8. Rückfahrkamera- Anschluss (CAM-IN)
9. Einschub für microSD Karte
10. Bildschirm
11. Innenkammer
12. Kamera
13. Lautsprecher
14. Halter
15. Infrarotstrahler

VerpackungsInhalt

• DVR NAVITEL RC3 PRO
• Windschutzscheiben halterung
- Rückfahrkamera
• Kfz-Ladegerät 12/24 V

• Kartenleser
• Mikrofaserstoff
  • Benutzerhandbuch
  • Garantiekarte
• Geschenkgutschein

Spezifikationen

Hauptkamera	Kamerasensor GC4653
	Videoauflösung 1920x	1080
	Blickwinkel 135°
Innenkammer	Kamerasensor F37
	Videoauflösung 1920x	1080
	Blickwinkel 110°
	Infrarotstrahler Ja
Rückfahrkamera	Kamerasensor GC2053
	Videoauflösung 1920x	1080
	Blickwinkel 106°
Prozessor Mstar 8629Q
Bildschirm 3,16", 820x3		20, Empfindliche
Aufnahmeformat TS

MicroSD Kartenkapazität Max.	128 GB
Stecker mini-USB
CAM-IN micro-jack (2,5 mm)
Batterie Superkondensator 1,5 F
Speisung 5 V, 2,5 A
Wi-Fi	Ja
GPS-Alarm	Kameras / Warnungen / Geschwindigkeit
Sprache	Englisch, Französisch, Deutsch, Italienisch, Polnisch, Rumänisch, Russisch, Slowakisch, Spanisch, Tschechisch, Ungarisch, Ukrainisch

Bemerkung: in Folge von Aktualisierungen kann sich diese Spezifikation ändern.

Installation

DE

1. Legen Sie eine microSD-Karte in den DVR. verwenden Sie eine Hochgeschwindigkeits-microSD-Karte (mindestens Class U3), die Kapazität sollte 8-128 GB betragen.

• Um Fehlfunktionen des digitalen DVR und / oder der SD-Karte zu vermeiden, müßen Sie die SD-Karte während des DVR-Betriebs weder einlegen noch entnehmen.

• Bevor Sie eine microSD-Karte verwenden, formatieren Sie diese im DVR, um Datenfehler zu vermeiden. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.

• Befestigen Sie das Gerät an der Frontscheibe mittels des Halters.

• Schließen Sie das Ladegerät an der Steckdose des Zigarettenanzünders an.
• Schließen Sie die micro-USB-Schnittstelle am Ladegerät mittels des Verlängerungskabels des Ladegeräts an.
• Passen Sie die Position der Kamera an.
• Schalten Sie das Gerät ein; kontrollieren Sie, ob das Gerät richtig installiert ist. Wenn das Gerät richtig installiert ist, wird die Kontrollleuchte.

Hinweise

• Verwenden Sie unseren speziellen Adapter; die Verwendung eines anderen Adapters kann einen unwiederbringlichen Schaden am Gerät verursachen. Verwenden Sie nur Zubehör, das vom Hersteller zugelassen wurde.
• Zulässige Umgebungstemperatur im Betriebsmodus: -10°C bis 60°C. Lagerungstemperatur: -20°C bis 80°C. Relative Luft-feuchtigkeit: 5% bis 90% ohne Kondensation (25 °C).
• Halten Sie das Gerät von Feuerquellen fern, um Explosionen oder Brand zu vermeiden.
• Setzen Sie das Gerät keinen physikalischen Einwirkungen aus.
• Vermeiden Sie, das Gerät mit elektromagnetischen Strahlungsquellen in Kontakt zu bringen.
• Halten Sie das Objektiv sauber. Verwenden Sie keine Chemikalien oder Reinigungsmittel bei der Reinigung des Produkts. Schalten Sie das Gerät vor dem Reinigen immer aus.
• Halten Sie gründlich die entsprechenden innerstaatlichen Rechtsvorschriften ein. Dieses Produkt darf nicht für ungesetzliche Zwecke verwendet warden.
• Sie dürfen das Gerät nicht selbst reparieren oder zerlegen. Wenden Sie sich im Falle eines Gerätefehlers an das Servicecenter.

Tasten

Taste Funktion
	Drücken und Halten Sie ihn mindestens 2 Sekunden, wenn Sie das Gerät einschalten möchten.Drücken und Halten Sie ihn mindestens 3 Sekunden, wenn Sie das Gerät ausschalten möchten.Drücken Sie , um das Display einzuschalten.
M	Drücken, um auf das Einstellungsmenü aufzurufen.
	Im Menü drücken, um den nächsten / vorherigen Menüpunkt.
OK	Im modus Record drücken, um die Aufnahme zu starten.Im modus Record drücken, um die Aufnahme zu stoppen.Im modus Record kurz drücken, um eine Datei zu sperren (geschützte Dateien können nicht gelöscht oder überschrieben werden).
Reset Wenn das Gerät nicht reagiert, drücken um zurückzusetzen.

Touch-Steuerung

Durch Antippen des Bildschirms werden die Berührungssteuerungen aktiviert, die auf dem Gerätebildschirm angezeigt werden.

Taste Funktion
	Drücken, um auf das Einstellungsmenü aufzurufen.
	Im modus Record kurz drücken, um eine Datei zu sperren (geschützte Dateien können nicht gelöscht oder überschrieben werden).
	Umschalten zwischen den Modi zum Anzeigen von Informationen von Kameras auf dem Bildschirm.

Funktionen des Geräts

SD-Karte formatieren	Eeine microSD-Karte in einem DVR zu formatieren ist für die korrekte Arbeit des Gerätes erforderlich. Befor Sie eine mictoSD-Karte verwenden oder bei Datenfehlern, formatieren Sie die microSD-Karte. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.
Record	Schließen Sie das Gerät an eine externe Stromversorgung an und die Aufnahme wird automatisch gestartet. Drücken Sie die OK-Taste, um die Aufnahme zu beenden. Drücken Sie erneut OK, um ein weiteres Video aufzunehmen. Jedes Video wird automatisch gespeichert.
Loop-Aufnahme	Mit dieser Funktion können Sie ein Video als eine Reihe von Dateien speichern, die im Menü für die Dauer angegeben sind (duration menu). Wenn die Speicherkarte voll ist, werden alle ungeschützten Dateien in der Reihen folge überschrieben, in welcher sie erstellt wurden.
Tonaufnahme Nehmen	Sie das Video mit oder ohne Ton auf.
Stempel	Diese Funktion fügt dem Datensatz einen Datumsstempel oder das Logo des Gerätes hinzu. Klicken Sie auf OK, um den Stempeltyp auszuwählen oder die Funktion auszuschalten.
Bildschirm ausschalten	Das Gerät kann automatisch den Bildschirm abschalten, damit der Energieverbrauch verringert wird; das Off-Screen Zeitintervall lässt sich im Menü Regelmässige Off-Screen einstellen.
G-sensor Wenn das Fahrzeug von etwas getroffen wird, sperrt der DVR automatisch das aktuelle Video.
Parkmonitor*	In diesem Modus ist die Videoaufnahme mit 1 fps, 2 fps oder 5 fps verfügbar. Die Aufnahme erfolgt gleichzeitig von allen drei Kameras des Geräts.
GPS-Ortung	Das Gerät unterstützt den eingebauten GPS-Chipsatz und die GPS-Antenne und kann Längengrad, Breit engrad und andere Informationen Ihren aktuellen Standort betreffend anzeigen. Drücken Sie den GPS Status, um die GPS-Daten zu überprüfen. Drücken Sie im GPS-Stempelmenü auf On (Ein), um GPS-Infor mationen über Ihre Dateien hinzuzufügen.
APP-Unterstützung	Sie können Ihre in DVR aufgenommenen Videos und Fotos über eine spezielle Applikation auf Ihrem Mo biltelefon anzeigen und teilen. Die Applikation verbindet sich über ein WiFi-Netzwerk und sollte auf Ihrem Mobiltelefon installiert sein.
Zulässiger Überschuss	Wählen Sie in den Einstellungen im Bereich von -5 bis +25 km / h in Schritten von 5 km / h eine Überdrehzahlberechtigung aus. Wenn Sie den festgelegten Schwellenwert ohne Geldstrafe überschreiten, hören Sie eine akustische Benachrichtigung.

*Wichtig: Der Modus ist nur verfügbar, wenn der DVR über ein Gerät, das eine übermäßige Batterieentladung verhindert, an eine konstante Stromversorgung angeschlossen ist - NAVITEL SMART BOX MAX.

Hinweis: Die Innenraumkamera des Geräts ist speziell für Serienaufnahmen bei schwierigen Schwachlichtbedingungen im Fahrzeuginneren optimiert. Wir empfehlen, den voreingestellten Modus "automatisches Schwarz-Weiß-Bild" beizubehalten. Die Aufnahme erfolgt mit automatischem Ein- und Ausschalten des Infrarot-Strahlers im Schwarz-Weiß-Modus. Wenn Sie den Modus "automatische Umschaltung der Farbaufnahme auf Schwarz-Weiß-Bild" einschalten, kann es beim Ein-/Ausschalten des Infrarot-Strahlers in den Übergangsmodi zu einer leichten Verzerrung einiger Farben kommen, was die Gesamtwahrnehmung des aufgenommenen Bildes nicht wesentlich beeinträchtigt. Das in manchen Situationen sichtbare rote Glühen der LEDs des IR-Lichts ist normal und wird benötigt, um bessere Videoaufnahmen bei schwierigen Lichtverhältnissen zu gewährleisten.

Installation der Navitel DVR Center applikation

DE

1. Laden Sie das Navitel DVR Center herunter und installieren Sie es auf Ihrem Handy oder Tablet. Befolgen Sie dazu die Anweisungen auf Ihrem Mobilgerät. Sie können die Anwendung herunterladen, indem Sie den QR-Code im DVR-Menü (App QR Code) mit Ihrem Handy scannen.
2. Schalten Sie ein Wi-Fi im DVR-Menü (Wi-Fi) und in den Einstellungen Ihres Mobilgeräts ein.
3. Führen Sie die App aus. Wählen Sie Ihren DVR in der Liste. Die Informationen zum DVR finden Sie im DVR-Menü (Wi-Fi Navitel).
4. Verbinden Sie Ihr Mobilgerät über WLAN mit dem DVR. Verwenden Sie gegebenenfalls das Passwort. Sie können es im DVR-Menü (Wi-Fi-Passwort) ändern.
5. Mit dem Navitel DVR Center können Sie:

- Aktualisieren Sie die Firmware des DVR.

• Steuern Sie die DVR-Funktionen im Menü Einstellungen: Konfigurieren Sie den Parkmodus, den Aufprallsensor und den Videomodus und formatieren Sie Ihre SD-Karte.
• Speichern, Anzeigen, Löschen und Senden von Videos und Fotos sowie Anzeigen von DVR-Videos in Echtzeit auf dem Bildschirm des Mobilgeräts.

Mithilfe der Rückfahrkamera können Sie ein hochauflösendes Bild hinter Ihrem Auto für ein sicheres Parken oder Aufnehmen während der Fahrt erhalten. Dank der modernen Doppelaufnahmetechnik können Aufnahmen vor und hinter dem Fahrzeug gespeichert werden, um unvorhergesehene Situationen festzuhalten.

Installation der Rückfahrkamera

1. Installieren Sie die Kamera an der Heckscheibe im Auto und stellen Sie den Betrachtungswinkel ein.
2. Führen Sie das Kabel durch die Kabine.
3. Schließen Sie das Kabel an den Anschluss der Rückfahrkamera an.

Hinweis. Es wird dringend empfohlen, dass Arbeiten verbunden mit der Installation der Kamera durch qualifiziertes Personal mit den erforderlichen Qualifikationen durchgeführt werden. Die Kabelführung kann Spezialwerkzeuge oder Zubehör erfordern. Stellen Sie sicher, dass diese Arbeiten sicher durchgeführt werden.

Rückfahrkamera ist nicht wasserdicht.

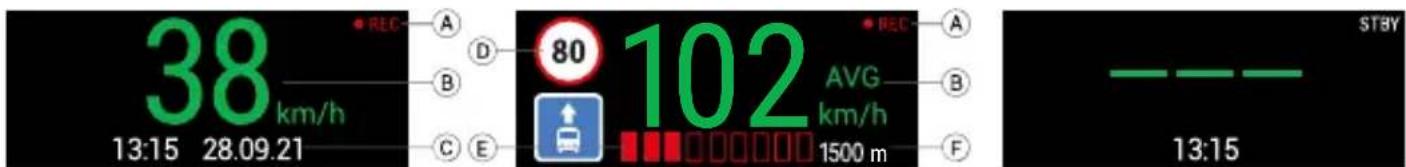

Digitale Geschwindigkeit & Kamera Info

DE

Die digitale Geschwindigkeitsfunktion dient zur Anzeige der mit Hilfe des GPS-Signals berechneten Zeit und Fahrzeuggeschwindigkeit [1]. Modi:

- Geschwindigkeit – aktuelle Geschwindigkeit wird konstant angezeigt [B],

- Geschwindigkeit + Zeit – aktuelle Geschwindigkeit [B] und Zeit [C] werden angezeigt.

Die Kamera-Info-Funktion informiert den Fahrer auf dem Weg über Kameras und Warnungen (im Folgenden: Kameras). Wenn Sie die Kamera-Info einschalten, werden die aktuelle Geschwindigkeit und Uhrzeit angezeigt. Bei Annäherung an die nächste Kamera werden folgende Informationen angezeigt [2]:

- aktuelle Geschwindigkeit [B],

- Kamerasymbol [D],

- dynamischer Fortschrittsbalken zur Anzeige der Annäherung an die nächste Kamera [E],

• Entfernung zur Kamera [F].

Alle Informationen werden auf einem schwarzen Bildschirm angezeigt.

Im modus Record (REC) wird ●REC oder ● angezeigt [A].

Wenn das Fahrzeug noch steht, wird 0 angezeigt.

Wenn kein GPS-Signal vorhanden ist, wird --- [3] angezeigt.

Hinweis. Ein schwaches GPS-Signal kann durch schlechte Wetterbedingungen und andere externe Faktoren verursacht werden. Bitte konsultieren Sie unser Fahrzeugpeedometer.

[1] [2] [3]
