RC3 Pro - Caméra auto Navitel - Tasuta kasutusjuhend

Toote tüüp	Esikaamera (DVR) koos esi-, salongi- ja tagakaameratega
Bränd	Navitel
Mudel	RC3 Pro
Protsessor	Mstar 8629Q
Ekraan	3.16 tolli, 820x320 pikslit, puuteekraan
Peakaamera andur	GC4653
Peakaamera eraldusvõime	1920 x 1080 (Full HD)
Peakaamera vaatenurk	135°
Salongikaamera andur	F37
Salongikaamera eraldusvõime	1920 x 1080
Salongikaamera vaatenurk	110°
Infrapunavalgustus (salongis)	Jah
Tagakaamera andur	GC2053
Tagakaamera eraldusvõime	1920 x 1080
Tagakaamera vaatenurk	106°
Salvestusvorming	TS
Tsükliline salvestus	Jah (valitav kestus)
G-andur	Jah (lukustab video automaatselt põrke korral)
Parkimisjälgimine	Jah (1/2/5 kaadrit sekundis, nõuab Navitel Smart Box Max)
GPS	Sisseehitatud GPS kiiruse ja kaamerahoiatusega
Wi-Fi	Jah (rakendusega ühendamiseks)
Mälukaardi tugi	MicroSD kuni 128 GB (Class U3 või parem)
Toitepistik	Mini-USB (5V)
Aku	Superkondensaator 1,5 F
Pakendi sisu	Peakaamera, salongikaamera, tagakaamera, autolaadija, esiklaasi kinnitus, kaablid
Töötemperatuur	-10°C kuni 60°C

Korduma kippuvad küsimused - RC3 Pro Navitel

Kuidas paigaldada mälukaart Navitel RC3 Pro-sse?

Sisestage kiire microSD-kaart (Class U3 või parem, 8-128 GB) pesasse. Vormindage kaart seadme sees, valides Menüü > Vorminda SD-kaart, et vältida andmevigu.

Kuidas ühendada Navitel RC3 Pro nutitelefoniga?

Laadige alla Navitel DVR Center rakendus (QR-kood menüüs). Lülitage DVR-i seadetes Wi-Fi sisse, seejärel ühendage oma telefon DVR-i Wi-Fi võrguga (parooli saab menüüs muuta). Avage rakendus juhtimiseks ja videote vaatamiseks.

Kuidas parkimisjälgimise funktsioon töötab?

Parkimisjälgimine salvestab 1, 2 või 5 kaadrit sekundis kõigist kolmest kaamerast. See vajab pidevat toidet Navitel Smart Box Max kaudu, et vältida aku tühjenemist.

Mida teha, kui GPS ei näita signaali?

Nõrk GPS-signaal võib tuleneda halvast ilmast või takistustest. Veenduge, et seadmel oleks selge vaade taevasse. Kui probleem püsib, kontrollige viiteks auto spidomeetrit.

Kuidas puhastada kaamera objektiivi?

Lülitage seade välja. Kasutage pehmet kuiva lappi objektiivi õrnaks pühkimiseks. Ärge kasutage kemikaale ega puhastusvahendeid.

Kuidas lähtestada Navitel RC3 Pro?

Kui seade ei reageeri, vajutage Lähtesta nuppu (asub seadmel) paperclip'i või sarnase esemega.

Kas Navitel RC3 Pro salvestab heli?

Jah, saate helisalvestuse sisse või välja lülitada seadete menüüs valikuga Salvesta heli.

Millist toiteallikat on vaja?

Kasutage ainult originaalset autolaadijat (5V). Ühendage see mini-USB pessa. Muude adapterite kasutamine võib seadet kahjustada.

Kuidas tsükliline salvestus töötab?

Videod salvestatakse valitava pikkusega failidena. Kui mälukaart on täis, kirjutatakse vanimad kaitsmata failid esimesena üle.

Kas tagakaamera on veekindel?

Ei, tagakaamera ei ole veekindel. See tuleb paigaldada auto tagumise akna sisse.

KASUTUSJUHEND RC3 Pro Navitel

NAVITEL RC3 PRO on multifunktionsionalne peeneralduslik DVR, millel on mitmeid funktsioone ja omadusi, mida on kirjeldatud käesolevas kasutusjuhendis. Palun lugege juhend enne seadme kasutamist hoolikalt läbi ning hoidke see alles.

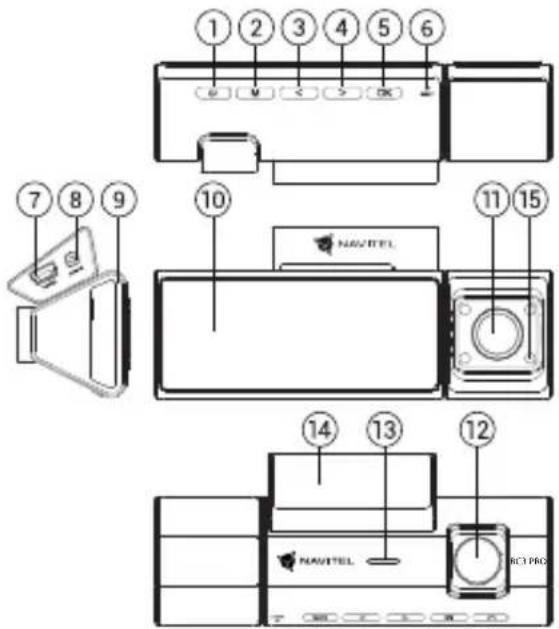

Seadme skeem

1. Toide
2. Menüü
3. Vasak
4. Parem
5. OK
6. Reset

7. Toitepistik

8. Tagumise kaamera port (CAM-IN)

9. MicroSD-kaardi ava
10. Ekraan
11. Sisekamber
12. Kaamera
13. Kōneleja
14. Auto esiklaasihoidik
15. Infrared light

Pakendi sisu

• Mikrokiust riie
- Kasutusjuhend
• Garantiikaart
• Vautšer

Spetsifikatsioonid

Peakaamera	Kaamera sensor GC4653
	Video eraldusvõime 1920x1080
	Vaatenurk 135°
Sisekamber	Kaamera sensor F37
	Video eraldusvõime	1920x1080
	Infrared light Jah
	Vaatenurk 110°
Tagakaamera	Kaamera sensor GC2053
	Video eraldusvõime 1920x1080
	Vaatenurk 106°
Protsessor Mstar 8629Q
Kuvar 3,16", 820x320, puuteekraan
Salvestusvorming TS
MicroSD kaardi maht Max. 128 GB

Toitepistik mini-USB
CAM-IN micro-jack (2,5 mm)
Aku Superkondensator 1,5 F
Võimsus 5 V
Wi-Fi	Jah
GPS-hoiatus	kaamerad / hoiatused / kiirus
Keel	hispaania,inglise,itaalia,poola,prantsuse,rumeenia,saksa,slovaki,tšehhi,ukraina,ungari,vene

Märkus: seoses uuendustega võivad spetsifikatsioonid muutuda.

Paigaldamine

1. Asetage microSD kaart DVRi. Kasutage kiiret SD-kaart (vähemalt klass U3); maht peaks olema vahemikus 8-128 GB.

• DVR-i ja / või SD-kaardi talitlushäirete vältimiseks ärge paigaldage ja eemaldage SD-kaarti DVR-operatsiooni ajal.
- Tähelepanu! Enne microSD-kaardi kasutamist vormindage see DVR-seadmel, et vältida andmete vigu. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.

1. Kinnitage seade hoidja abil esiklaasile.
2. Ühendage autolaadija sigaretisüütajasse.
3. Ühendage micro-USB-liides laadija pikendusjuhtme abil autolaadijasse.
4. Kohandage kaamera positsiooni.
5. Lülitage seade sisse; kontrollige, kas seade on korrektselt paigaldatud. Kui seade on korrektselt, põleb indikaator.

Ettevaatusabinõud

• Kasutage ainult laadija originaaladapterit. Muu adapteri kasutamine võib mõjutada seadme akut negatiivselt. Kasutage vaid tootja poolt heaks kiidetud tarvikuid.
• Töörežiimil lubatud ümbritseva öhukeskkonna temperatuur: -10 °C...60°C. Hoiustamistemperatuur: -20°C...80°C. Suhteline öhuniiskus: 5–90% ilma kondensatsioonita (25 °C).
• Plahvatuse või tulekahju vältimiseks hoidke seadet tuleallikatest eemal.
• Hoidke seadet füüsiliste möjutuste eest.
• Vältige seadme kokkupuutumist elektromagnetilise kiirguse allikatega.
• Hoidke lääts puhtana. Seadme puhastamiseks ärge kasutage kemikaale ega mis tahes pesuaineid; enne puhastamist lülitage seade alati välja.
• Järgige seadme kasutamise osas kehtivaid oma riigi seaduseid ja eeskirju. Seadme kasutamine ebaseaduslikel eesmärkidel on keelatud.
• Ärge võtke kodus seadet osadeks lahti ega parandage seda ise. Seadme rikke korral pöörduge klienditeeninduskeskuse poole.

Nupud

Nupp Funktsioonid
	Seadme sisse lülitamiseks vajutage all.Seadme välja lülitamiseks vajutage ja hoidke nuppu 3 sekundit all.Vajutage ekraani sisselülitamiseks.
M	Vajutage, et avada režiimi menüü.
	Menüüs vajutage, et valida järgmine / eelmine menüüvalik.
	Salvestamise režiimis vajutage selleks, et alustada salvestust.Salvestamise režiimis vajutage selleks, et peatada salvestust.Salvestamise režiimis vajutage faili lukustamiseks (lukustatud faile ei ole võimalik kustutada või üle kirjutada).Menüüs vajutage selleks, et valida menüüvalik.
Reset Kui seade e	reageeri, vajutage lähtestamiseks seda nuppu.

Puutetundlikud juhtnupud

Ekraani puudutamine aktiveerib puutetundlikud juhtnupud, mis kuvatakse seadme ekraanil.

Nupp Funktsioonid
	Vajutage, et avada režiimi menüü.
	Salvestamise režiimis vajutage faili lukustamiseks (lukustatud faile ei ole võimalik kustutada või üle kirjutada).
	Kaamerate teabe ekraanil kuvamise režiimide vahel vahetamine.

Seadme funktsioonid

SD-kaardi vormindamine	MicroSD-kaardi vormindamine DVR-iga on vajalik selleks, et seade korralikult toimiks. Vormindage microSD-kaart enne microSD-kaardi või andmevea kasutamist. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.
Salvestamise	Ühendage seade välise toiteallikaga, misjärel seade alustab automaatset salvestamist. Salvestamise peatamiseks vajutage OK nuppu. Uue video salvestamiseks vajutage OK. Iga video salvestatakse automaatselt.
Loop-salvestamine	See funktsioon võimaldab teil salvestada video failide kogumina, mis on määratud kestuse menüüs (duration menu). Kui mälukaart on täis, kirjutatakse köik kaitsmata failid üle nende salvestamise järjestuses.
Heli salvestamine Video	salvestamine heliga või ilma.
Tempel (Stamp) See funktsioon lisab salvestisele ajatempli. Templi funktsiooni väljalülitamiseks vajutage OK.
Lülitage ekraan välja	Seade võib energiatarbimise vähendamiseks ekraani automaatselt välja lülitada; ajaintervalli saab seadistada ekraanisäästja menüüst.
G-sensor Kui söiduk	saab milleltki löögi, lukustab DVR käesoleva video automaatselt.
Parkimismonitor*	Selles režiimis on videosalvestus saadaval kiirusega 1 kaadrit sekundis, 2 kaadrit sekundis või 5 kaadrit sekundis. Salvestamine toimub seadme köigist kolmest kaamerast korraga.
GPS asukoht	Seade toetab sisseehitatud GPS kiipseadet ja GPS antenni, see näitab teie asukoha koordinaate ja annab muud teavet. Vajutage „GPS Status“, et kontrollida GPSi andmeid. Vajutage „On“, GPSi menüüs (GPS Stamp), et lisada oma failidele GPSi andmed.
Rakenduse tugi	DVRiga tehtud videoid ja pilte on võimalik jagada mobiiltelefonis läbi spetsiaalse rakenduse. Rakendus ühendub Wi-Fi võrgu kaudu ning see tuleks mobiiltelefoni paigaldada.
Lubatud ületamine	Valige seadetes kiirusevahemikus -5 kuni +25 km / h sammuga 5 km / h kiiruseületamise luba. Kui ületate määratud mittetrahvitud läve, kuulete helisignaali.

*Tähtis: režlim on saadaval ainult siis, kui DVR on ühendatud pideva toitega seadme kaudu, mis hoiab ära aku liigse tühjenemise – NAVITEL SMART BOX MAX.

Märkus: Seadme sisekaamera on spetsiaalselt optimeeritud pidevaks pildistamiseks rasketes hämarates tingimustes söiduki sees. Soovitame hoida eelseadistatud režiimi "automaatne mustvalge pilt". Salvestamine toimub automaatse sisse/välja lülitatud infrapunavalgustiga mustvalge režiimis. Kui lülitate sisse režiimi "automaatne värvilise salvestuse lülitamine mustvalgeks", siis infrapunavalgusti sisse/välja lülitamisel mööduvatel töörežiimidel on võimalik mönede värvide kerge moonutamine, mis ei mõjuta oluliselt salvestatud pildi üldist tajumist. Infrapunase valguse LED-ide punane helendus, mis on mõnes olukorras nähtav, on normaalne ja vajalik, et tagada parem videopildistamine keerulistes valgustingimustes.

Navitel DVR Center rakenduse paigaldamine

1. Laadige alla ja installige Navitel DVR Center oma mobiiltelefoni või tahvelarvutisse, järgige oma mobiilseadme juhiseid. Rakenduse saate alla laadida skannides QR-koodi oma mobiiltelefoni abil DVR-i menüüst (rakenduse QR-kood).
2. Lülitage WiFi sisse DVR-i menüüs (Wi-Fi) ja mobiilseadme seadetes.
3. Käivitage rakendus. Valige loendist oma DVR. DVR-i teave on DVR-i menüüs (Wi-Fi Navitel).
4. Ühendage oma mobiilne seade DVR-iga Wi-Fi kaudu. Vajadusel kasutage parooli. Saate seda muuta DVR-i menüüs (WiFi parool).
5. Naviteli DVR keskuse abil saate:

• värskendage DVR-i püsivara;
- DVR-funktsioonide juhtimine menüüs Seaded: parkimisrežiimi, löögisensori, videorežiimi konfigureerimine ja SD-kaardi vormindamine;
- salvestage, vaadake, kustutage ja saatke videoid ja fotosid ning vaadake DVR-i videoid reaalajas mobiilseadme ekraanil.

Tagumise kaamera abil on võimalik saada peeneralduslik vaade auto taha, et tagada turvaline parkimine või salvestada toimuvat sõitmise ajal. Kaasaegne topeltsalvestuse tehnoloogia võimaldab salvestada nii auto eest kui tagant juhuks, kui toimub mõni ettenägematu sündmus.

Tagumise kaamera paigaldamine

1. Paigaldage kaamera auto aknale tagumisele aknale ja reguleerige pildistamisnurka.
2. Tömmake kaabel läbi salongi.
3. Ühendage kaabel tagumise kaamera porti.

Märkus. On väga soovitatav, et kaamera paigaldab ja vastavate oskustega kvalifitseeritud spetsialist. Kaabli vedamiseks vöib olla vaja spetsiaalseid tööriistu vöi paigaldisi. Oluline on tagada, et tööd oleksid tehtud turvaliselt.

Kaamera pole veekindel.

1. Videokaabli port

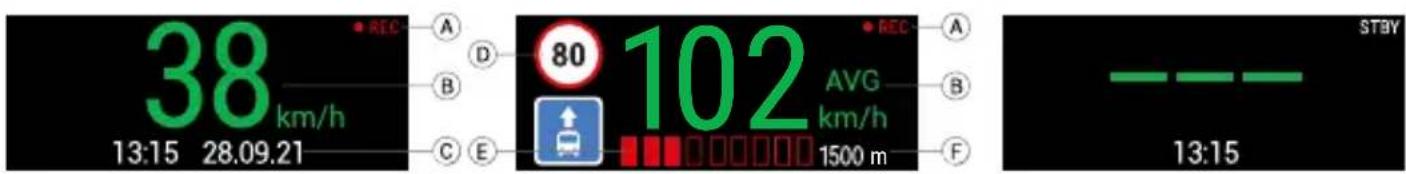

Digitaalne kiirus ja kaamera info

Digitaalkiiruse funktsiooni kasutatakse GPS-signaali abil arvutatud aja ja sõiduki kiiruse kuvamiseks [1]. Režiimid:

• Kiirus –voolukiirus kuvatakse pidevalt [B],
• Kiirus + aeg - kuvatakse kiirus [B] ja aeg [C].
  Kaamera info funktsioon teavitab juhti kaameratest ja hoiatustest (edaspidi kaamerad) mööda teed. Kaamera info sisselülitamisel kuvatakse hetke kiirus ja aeg. Lähimale kaamerale lähenedes kuvatakse järgmine teave [2]:
  • praegune kiirus [B],
• kaamera ikoon [D],
• dünaamiline edenemisriba, mis näitab lähima kaamera lähenemist [E],
• kaugus kaamerast [F].

Kogu teave kuvatakse mustal ekraanil.

Salvestusrežiimis (REC) kuvatakse ● REC või ● [A].

Kui söiduk on veel, kuvatakse 0.

Märge. Nörk GPS-signaal võib olla tingitud halbadest ilmastikutingimustest ja muudest välistest teguritest. Öppematerjalide kiirusmöõtur.
