Vaizdo registratorius (DVR) su priekine, vidine ir galine kameromis
Prekės ženklas	Navitel
Modelis	RC3 Pro
Procesorius	Mstar 8629Q
Ekranas	3,16 colio, 820x320 pikselių, jutiklinis ekranas
Priekinės kameros jutiklis	GC4653
Priekinės kameros raiška	1920 x 1080 (Full HD)
Priekinės kameros žiūrėjimo kampas	135°
Vidinės kameros jutiklis	F37
Vidinės kameros raiška	1920 x 1080
Vidinės kameros žiūrėjimo kampas	110°
Infraudoninis apšvietimas (viduje)	Taip
Galinės kameros jutiklis	GC2053
Galinės kameros raiška	1920 x 1080
Galinės kameros žiūrėjimo kampas	106°
Įrašymo formatas	TS
Ciklinis įrašymas	Taip (pasirenkama trukmė)
G jutiklis	Taip (automatiškai užrakina vaizdo įrašą smūgio metu)
Stovėjimo monitorius	Taip (1/2/5 kadrų per sekundę, reikia Navitel Smart Box Max)
GPS	Integruotas GPS su greičio ir kamerų perspėjimais
Wi-Fi	Taip (programėlės ryšiui)
Atminties kortelės palaikymas	MicroSD iki 128 GB (Class U3 arba aukštesnė)
Maitinimo jungtis	Mini-USB (5V)
Baterija	Superkondensatorius 1,5 F
Komplektacijos turinys	Pagrindinė kamera, vidinė kamera, galinė kamera, automobilinis kroviklis, laikiklis ant priekinio stiklo, kabeliai
Darbinė temperatūra	-10°C iki 60°C

Dažnai užduodami klausimai - RC3 Pro Navitel

Kaip įdiegti atminties kortelę į Navitel RC3 Pro?

Įdėkite didelės spartos microSD atminties kortelę (Class U3 arba aukštesnė, 8-128 GB) į lizdą. Suformatuokite kortelę įrenginyje: Meniu > Format SD korta, kad išvengtumėte duomenų klaidų.

Kaip prisijungti prie išmaniojo telefono su Navitel RC3 Pro?

Atsisiųskite programėlę Navitel DVR Center (QR kodas meniu). Įjunkite Wi-Fi DVR nustatymuose, tada prijunkite telefoną prie DVR Wi-Fi tinklo (slaptažodį galima pakeisti meniu). Atidarykite programėlę valdyti ir peržiūrėti įrašus.

Kaip veikia stovėjimo monitoriaus funkcija?

Stovėjimo monitorius įrašo 1, 2 arba 5 kadrų per sekundę greičiu iš visų trijų kamerų. Jis reikalauja nuolatinio maitinimo per Navitel Smart Box Max, kad neišsikrautų baterija.

Ką daryti, jei GPS nerodo signalo?

Silpnas GPS signalas gali būti dėl blogo oro ar kliūčių. Įsitikinkite, kad įrenginys turi aiškų matymą į dangų. Jei problema išlieka, patikrinkite automobilio spidometrą kaip nuorodą.

Kaip valyti fotoaparato objektyvą?

Išjunkite įrenginį. Minkšta, sausa šluoste švelniai nuvalykite objektyvą. Nenaudokite chemikalų ar valiklių.

Kaip atkurti gamyklinius nustatymus Navitel RC3 Pro?

Jei įrenginys nereaguoja, popieriaus sąvaržėle ar panašiu daiktu paspauskite Reset mygtuką (yra ant įrenginio).

Ar Navitel RC3 Pro gali įrašyti garsą?

Taip, galite įjungti arba išjungti garso įrašymą nustatymų meniu po Record Audio.

Kokio tipo maitinimo šaltinis reikalingas?

Naudokite tik originalų automobilinį kroviklį (5V). Prijunkite prie mini-USB prievado. Naudojant kitus adapterius gali būti sugadintas įrenginys.

Kaip veikia ciklinis įrašymas?

Vaizdo įrašai išsaugomi kaip pasirenkamos trukmės failai. Kai atminties kortelė pilna, seniausi neapsaugoti failai perrašomi pirmiausia.

Ar galinė kamera yra vandeniui atspari?

Ne, galinė kamera nėra vandeniui atspari. Ji turi būti sumontuota automobilio galiniame lange viduje.

NAUDOJIMO INSTRUKCIJA RC3 Pro Navitel

NAVITEL RC3 PRO yra daugiafunkcis didelės raiškos DVR įrenginys su daugybe funkcijų ir savybių, aprašytų šioje naudotojo instrukcijoje. Prieš naudodami įrenginį, atidžiai perskaitykite instrukciją ir ją išsaugokite, jei reikėtų peržiūrėti ateityje.

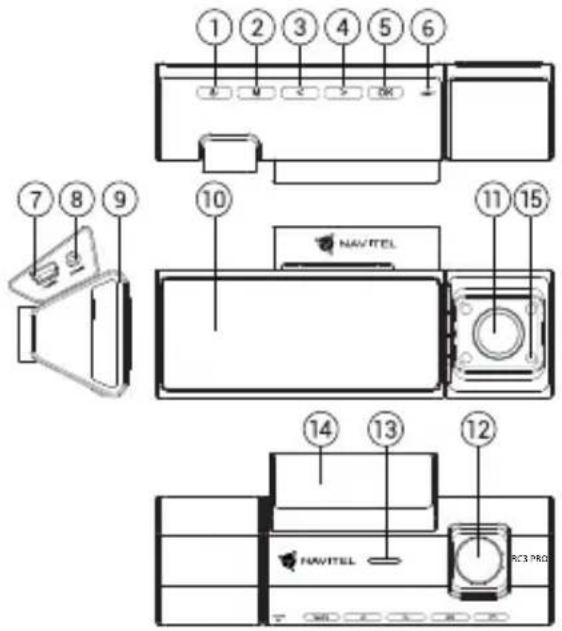

Irenginio išdėstymas

1. Galia
2. Micro SD kortelès lizdas
3. Meniu 10. Ekranas
4. Kairè 11. Salono kamera
5. Dešinė 12. Kamera
6. Gerai 13. Garsiakalbis
7. Atkurti 14. Atramos jungtis
8. Maitinimo jungtis 15. Infraraudonuju spindulių prožektorius
9. Galinio vaizdo

kameros prievadas (CAM-IN)

Pakuotės turinys

• DVR NAVITEL RC3 PRO
- Atramos jungtis
- Galinio vaízdo kamera
• Automobilis jkrovikli 12/24 V
• Kortelių skaitytuvas
- Mikropluošto audinys
- Vartotojo vadovas
• Garantiné kortelé
• Dovanų kuponas

Specifikacijos

Pagrindinėkamera	Kameros jutiklis GC4653
	Vaizdo raiška 1920x1080, 30 fps
	Rodymo kampas 135°
Salono kamera	Kameros jutiklis F37
	Vaizdo raiška 1920x1080
	Infraraudonųjų spindulių prožektorius	Yra
	Rodymo kampas 110°
Galinio vaizdokamera	Kameros jutiklis GC2053
	Vaizdo raiška 1920x1080
	Rodymo kampas 106°
Procesorius Mstar 8629Q
Ekranas 3,16", 820x320, jutiklinis
Įrašymo formatas TS

MicroSD kortelės talpa Maks.	128 GB
Maitinimo jungtis mini-USB
CAM-IN micro-jack (2,5 mm)
Baterija Superkondensatorius 1,5 F
Galia 5 V, 2,5 A
Wi-Fi Yra
GPS įspėjimas	kameros / įspėjimai / greitis
Kalba	anglų,čekų,ispanų,italų,lenkų,prancūzų,rumunų,rusų,slovakų,ukrainiečių,vengrų,vokiečių

Pastaba: specifikacijos gali keistis atlikus atnaujinimus.

Montavimas

1. Idėkite microSD kortelę i DVR. Naudokite didelės spartos SD kortelę (U3 ar aukštesnės klasės); 8-128 GB galingumo.

• Kad išvengtumėte DVR ir (arba) SD kortelės veikimo sutrikimų, DVR veikimo metu nejdėkite ir neišimkite SD kortelės.

• Prieš naudodami „microSD“ kortelę, formatuokite ją DVR (skaitmeninio vaizdo įrašytuvo) viduje, siekiant išvengti duomenų klaidų. Norėdami suformatuoti SD kortelę meniu režimu, pasirinkite SD kortelės formatavimą (Format SD-card) ir patvirtinkite.

• Irenginj pritvirtinkite prie priekinio stiklo, naudodami laikiklj.

• Automobilinj ikroviklj prijunkite prie cigarečių degiklio lizdo.
• Micro-USB sasaja prijunkite prie automobilinio ikroviklio, naudodami ikroviklio ilginamaji laidą.Nustatykite kameros padėtį.
• Paleiskite variklj; patikrinkite, ar jrenginys yra tinkamai sumontuotas. Tinkamai sumontavus jrenginj, šviečia indikatoriaus lemputė.

LT

Atsargumo priemonės

• Naudokite originalų įkroviklio adapterį. Priešingu atveju, galite sugadinti įrenginio bateriją. Naudokite tik gamintojo patvirtintus priedus.
• Leidžiama darbinė temperatūra: nuo -10 iki 60 °C. Laikymo temperatūra: nuo -20 iki 80 °C. Santykinė drėgme: nuo 5% iki 90% be kondensato (25 °C).
• Laikykite prietaisą toliau nuo ugnies šaltinių, siekiant išvengti gaisro ar sprogimo.
• Saugokite prietaisą nuo fizinio poveikio.
• Saugokite prietaisą nuo sąlyčio su elektromagnetinės radiacijos šaltiniais.
  • Stebėkite, kad objektyvas būtų švarus. Nenaudokite chemikalu ar valiklių prietaisui valyti; išjunkite prietaisą prieš ji valydami.
  • Griežtai laikykitės regiono, kuriame įrenginys yra naudojamas, įstatymų ir tesės aktų. Šis įrenginys negali būti naudojamas neteisėtais tikslais.
• Neardykite ir netaisykite prietaiso patys. Gedimo atveju susisiekite su klientų aptarnavimo centru.

Mygtukai

Mygtukas Funkcijos
	Palaikykite nuspaudę mygtuką 2 sekundes, kad jjungtumėte.Palaikykite nuspaudę mygtuką 3 sekundes, kad išjungtumėtejrenginį.Paspauskite, kad jjungtumėte ekraną.
M	Meniu paspauskite mygtuką, kad išeitumėte iš pasirinkto meniu.
	Meniu paspauskite mygtuką, kad pasirinktumėte kitą / ankstesnį meniu punktą.
OK	Įrašymo režimu paspauskite mygtuką, kad pradėtumėte įrašymą.Įrašymo režimu paspauskite mygtuką, kad sustabdyti įrašymą.Paspauskite trumpai mygtuką Įrašymo režimu , kad užrakintumėte failą (užrakintų failų negalima pašalinti ar perrašyti).Meniu paspauskite mygtuką, kad pasirinktumėte meniu punktą.
Atkurti Jei įrenginys nereaguoja, paspauskite mygtuką, kad iš naujo paleistumėte įrenginį.

Jutikliniai valdikliai

Bakstelėjus ekraną suaktyvinami jutikliniai valdikliai, kurie bus rodomi įrenginio ekrane.

Mygtukas Funkcijos
	Meniu paspauskite mygtuką, kad išeitumėte iš pasirinkto meniu.
[6460]	Paspauskite trumpai mygtuką Įrašymo režimu , kad užrakintumėte failą (užrakintų failų negalima pašalinti ar perrašyti).
[K682]	Informacijos iš kamerų rodymo ekrane režimų perjungimas.

lrenginio funkcijos

SD kortelės formatavimas	MicroSD kortelės formatavimas DVR (skaitmeninio vaizdo įrašytuve) yra būtinas teisingam prietaiso veikimui. Prieš naudojant microSD kortelę arba duomenų klaidos atveju suformatuokite microSD kortelę. Norėdami suformatuoti SD kortelę meniu režimu, pasirinkite SD kortelės formatavimą (Format SD-card) ir patvirtinkite.
Įrašymo	Įrenginį prijungus prie išorinio maitinimo šaltinio, automatiškai įsijungia įrašymas. Paspauskite mygtuką Gerai, kad sustabdytumėte įrašymą. Dar kartą paspauskite Gerai, kad įrašytumėte kitą vaizdo įrašą. Visi vaizdo įrašai išsaugomi automatiškai.
Ciklinis įrašymas	Ši funkcija leidžia įrašyti vaizdo įrašą kaip rinkmenų rinkinį, pateiktą trukmės meniu (duration menu). Jei atminties kortelė užpildyta, visi neapsaugoti failai bus perrašyti toki ta tvarka, kokia jie buvo sukurti.
Garso įrašymas Vaizdo	įrašymas su arba be garso.
Žyma Ši funkcija	eidžia pridėti įrašo datos žymą.
Išjungti ekraną	Įrenginys gali automatiškai išjungti ekraną, kad būtų sumažintas energijos suvartojimas; laiko intervalą galima nustatyti ekrano užsklandos meniu.
G-jutiklis Transporto	priemonei į kažką atsitrenkus, DVR automatiškai užrakins dabartinį vaizdo įrašą.
Parkavimo*	Šiuo režimu galima filmuoti 1 kadru per sekundę, 2 kadru per sekundę arba 5 kadru per sekundę greičiu. Įrašymas atliekamas iš visų trijų įrenginio kamerų vienu metu.
GPS vieta	Įrenginys palaiko įmontuotą GPS mikroschemą ir GPS anteną, kurių dėka, rodomos jūsų esamos vietos il guma, platuma ir kita informacija. Norėdami peržiūrėti GPS duomenis, paspauskite GPS būseną. Norėda mi įtraukti GPS informaciją į savo failus, GPS žymos meniu paspauskite On (Ijungta).
APP palaikymas	DVR padarytus vaizdo įrašus ir nuotraukas galite peržiūrėti ir jais dalintis naudodamiesi specialia pro gramėle. Programėlė prisijungia naudodama Wi-Fi tinklą ir turi būti įdiegta mobiliajame telefone.
Atļautais pārsniegums	lestatījumos diapazonā no -5 līdz +25 km / h atlasiet atļauju pārsniegt ātrumu ar ātrumu 5 km / h. Ja jūs pārsniedzat noteikto slieksni, par kuru nav uzlikts naudas sods, dzirdėsit skaņu paziņojumu.

*Svarbu: režimas galimas tik tada, kai DVR yra prijungtas prie nuolatinio maitinimo per jrengini, kuris apsaugo nuo per didelio akumuliatoriaus išsikrovimo – NAVITEL SMART BOX MAX.

Pastaba: Irenginio vidaus kamera yra specialiai optimizuota nepertraukiamam fotografavimui sudėtingomis prasto apšvietimo sąlygomis transporto priemonės viduje. Rekomenduojame palikti iš anksto nustatytą režimą "automatinis juodai baltas vaizdas". Irašymas bus atliekamas automatiškai jungiant / išjungiant infraraudonųjų spindulių šviestuvą juodai balto vaizdo režimu. Jei jungsite režimą "automatinis spalvoto vaizdo įrašymo perjungimas į juodai baltą", tuomet jungiant / išjungiant infraraudonųjų spindulių apšvietėją pereinamaisiais režimais galimas nedidelis kai kurių spalvų iškraipymas, kuris neturi didelės įtakos bendram įrašyto vaizdo suvokimui. Kai kuriose situacijose matomas raudonas infraraudonųjų spindulių šviesos diodų švytėjimas yra normalus reiškinys ir reikalingas siekiant užtikrinti geresnį vaizdo filmavimą esant sudėtingoms apšvietimo sąlygoms.

Navitel DVR Center programèlès diegimas

Galinio vaizdo kamera

Galinio vaizdo kameros dėka, rodomas didelės skiriamosios gebos vaizdas automobilio gale, kuris užtikrina saugų automobilio parkavimą arba įrašymą važiuojant. Moderni dvigubo įrašymo technologija leidžia išsaugoti įrašymą tiek automobilio priekyje, tiek jo gale, kad būtų galima nustatyti bet kokią nenumatytą situaciją.

Galinio vaizdo kameros montavimas

1. Sumontuokite kamerą ant galinio lango automobilio viduje ir sureguliuokite žiūrėjimo kampa.

2. Išveskite laidą per saloną.

3. Prijunkite laidą prie galinio vaizdo kameros prievado.

Pastaba. Primygtinai rekomenduojama, kad kameros montavimo darbus atliktų reikiamų įgūdžių turintys kvalifikuoti asmenys. Laidų tiesimui gali reikėti specialių įrankių ar priedų. Būtina užtikrinti, kad šie darbai būtų atliekami saugiai.

Galinio vaizdo kameros néra atsparus vandeniui.

1. Vaizdo kabelis lizdas

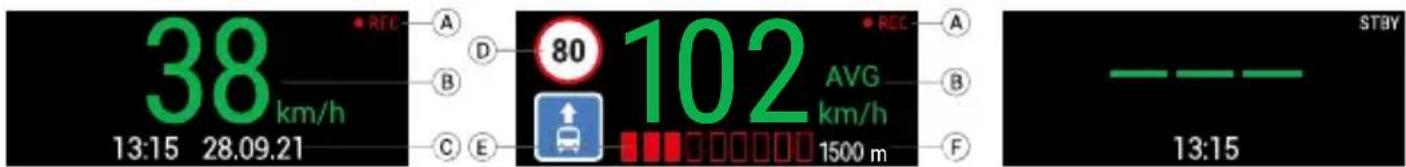

Skaitmeninio greičio ir kameros informacija

Skaitmeninio greičio funkcija naudojama rodyti laiką ir transporto priemonės greitį, apskaičiuotą naudojant GPS signalą [1]. Režimai:

• Greitis – srovés greitis rodomas nuolat [B],
• Greitis ir laikas – rodomas srovės greitis [B] ir laikas [C].
  Fotoaparato informacijos funkcija informuoja vairuotoją apie kameras ir įspėjimus (toliau - fotoaparatai). Ijungus Fotoaparato informacija, rodomas dabartinis greitis ir laikas. Artėjant artimiausiam fotoaparatui, rodoma tokia informacija [2]:
• srovès greitis [B],
• kameros piktograma [D],
• dinaminė pažangos juosta, rodanti artėjimą prie artimiausios kameros [E],
• atstumas iki fotoaparato [F].

Visa informacija rodoma juodame ekrane.

Jrašymo režimu (REC) rodomi ● REC arba ● [A].

Jei transporto priemonė yra, rodoma 0.

Jei nêra GPS signalo, rodomas --- [3].

Pastaba. Silpnas GPS signalas gali atsirasti dėl blogų oro sąlygų ir kitų išorinių veiksnių. ľgaliotojo žiniasklaidos greičio matuoklis.

[1] [2] [3]

levads

Cienītais klient!

1. Atsisiųskite ir įdiekite „Navitel DVR Center” į savo mobilųjį telefoną ar planšetinį kompiuterį, vykdykite savo mobiliojo prietaiso instrukcijas. Programą galite atsisiųsti nuskaitydami QR kodą „DVR“ meniu (programos QR kodas) naudodami savo mobilųjį telefoną.
2. Ijunkite „Wi-Fi“ DVR meniu („Wi-Fi“) ir mobiliojo jrenginio nustatymuose.
3. 1. Paleiskite programą. Sąraše pasirinkite savo DVR. Informacija apie DVR yra DVR meniu („Wi-Fi Navitel“).
4. Prijunkite savo mobiluji jrenginj prie DVR per „Wi-Fi“. Jei reikia, naudokite slaptažodj. Tai galite pakeisti DVR meniu („Wi-Fi“ slaptažodis).
5. Naudodamiesi „Navitel“ DVR centru galite:
6. atnaujinti DVR programine-aparatine jranga;
7. valdyti DVR funkcijas meniu „Nustatymai“: sukonfigūruoti stovėjimo režimą, smūgio jutiklj, vaizdo režimą ir suformatuoti SD kortele;
8. išsaugokite, peržiūrėkite, ištrinkite ir siųskite vaizdo įrašus ir nuotraukas, taip pat žiūrėkite DVR vaizdo įrašus realiuoju laiku mobiliojo įrenginio ekrane.
